Тестеры напряжения бесконтактного типа
Индикаторная отвертка бесконтактного типа тоже работает от батарейки, но элемент питания стоит более мощный — мини-батарейка типа 23A на 12 В. Внешне определить устройство просто — жало не металлическое, а пластиковое.
Отличие бесконтактных тестерных отверток в том, что для определения наличия напряжения, нет необходимости прикасаться к токоведущим частям металлическим щупом. Напряжение «находится» по наводкам. То есть данный вид — это только индикатор, который позволяет определить наличие напряжения. Для того чтобы можно было находить разные источники напряжения, обычно имеют несколько режимов работы по чувствительности.
Отвертка-пробник бесконтактного типа имеет пластиковый щуп
По возможностям они такие же, как описанные выше. С той лишь разницей, что необязательно добиваться контакта с токонесущей частью или с изоляцией провода. Бесконтактная индикаторная отвертка может находиться в нескольких сантиметрах от объекта и при этом сигнализировать о наличии напряжения. В этом случае «светодиод моргает», включается звуковая сигнализация (пищит). Когда нужны бесконтактные тестеры напряжения? Когда надо определить, есть ли в кабель-канале провод под напряжением или нет. Если вы прокладывали проводку сами, то наверняка и так знаете, где что идет (лучше, конечно, иметь схему). Если же проводка вам досталась «в наследство» или вам ее сделали специалисты, а схему не оставили, при помощи этого приборчика можно определить, стоит ли вскрывать кабель канал или нет.
И это еще не все функции. Например, бесконтактный тестер может найти металлический предмет (проводов без напряжения или арматуры) в стене. Правда, порог чувствительности у них совсем небольшой, и лучше воспользоваться специальным прибором — детектором скрытой проводки. Так что это не слишком нужное дополнение. Хотя, есть, наверное, модели, которые могут отыскать глубоко проложенную проводку. Но комбинированные устройства, обычно, обладают меньшей точностью. Так что стоит ли доплачивать за эту функцию — решать вам.
Тестеры напряжения бесконтактного типа
Индикаторная отвертка бесконтактного типа тоже работает от батарейки, но элемент питания стоит более мощный — мини-батарейка типа 23A на 12 В. Внешне определить устройство просто — жало не металлическое, а пластиковое.
Отличие бесконтактных тестерных отверток в том, что для определения наличия напряжения, нет необходимости прикасаться к токоведущим частям металлическим щупом. Напряжение «находится» по наводкам. То есть данный вид — это только индикатор, который позволяет определить наличие напряжения. Для того чтобы можно было находить разные источники напряжения, обычно имеют несколько режимов работы по чувствительности.
Отвертка-пробник бесконтактного типа имеет пластиковый щуп
По возможностям они такие же, как описанные выше. С той лишь разницей, что необязательно добиваться контакта с токонесущей частью или с изоляцией провода. Бесконтактная индикаторная отвертка может находиться в нескольких сантиметрах от объекта и при этом сигнализировать о наличии напряжения. В этом случае «светодиод моргает», включается звуковая сигнализация (пищит). Когда нужны бесконтактные тестеры напряжения? Когда надо определить, есть ли в кабель-канале провод под напряжением или нет. Если вы прокладывали проводку сами, то наверняка и так знаете, где что идет (лучше, конечно, иметь схему). Если же проводка вам досталась «в наследство» или вам ее сделали специалисты, а схему не оставили, при помощи этого приборчика можно определить, стоит ли вскрывать кабель канал или нет.
И это еще не все функции. Например, бесконтактный тестер может найти металлический предмет (проводов без напряжения или арматуры) в стене. Правда, порог чувствительности у них совсем небольшой, и лучше воспользоваться специальным прибором — детектором скрытой проводки. Так что это не слишком нужное дополнение. Хотя, есть, наверное, модели, которые могут отыскать глубоко проложенную проводку. Но комбинированные устройства, обычно, обладают меньшей точностью. Так что стоит ли доплачивать за эту функцию — решать вам.
Правила применения индикаторов напряжения
При работе с подобного рода инструментами существует ряд правил, которые необходимо знать, чтобы все делать правильно.
Здесь необходимо придерживаться таких рекомендаций:
соблюдение правил безопасной работы с электросетями. Это означает, что все манипуляции с индикаторной отверткой следует проводить при выключенных пакетных выключателях;
Выключенные выключатели в электрощитке.
помните, что электрический ток всегда течет через проводник по пути наименьшего сопротивления (от плюса к минусу);
- для оценки сложных электроприборов подобный индикаторный измеритель любого типа не подходит. С ее помощью можно проверить исправность электроцепей приборов;
- в домах и квартирах имеется стандартная сеть с чистотой в 50Гц и напряжением в 220В;
- при работе с такой отверткой необходимо знать, что на фазу (+) всегда приходит напряжение, ноль – ведет на трансформатор (-), а третий провод – заземление (например, в розетке).
При пользовании сигнальной отверткой в различных работах обязательно следует придерживаться вышеперечисленных правил. В противном случае вы можете получить совершенно противоположный результат.
Как пользоваться индикаторной отверткой
Рассмотрим наиболее распространенные ситуации.
Проверка наличия напряжения в сети или выявление фазы
Здесь все просто: при прикосновении к фазному контакту загорится световой индикатор. При использовании обычной индикаторной отвертки главное – не забыть прикоснуться к контакту на торце ее рукоятки.
Выявление фазы с помощью индикаторной отвертки без элемента питания
Выявление электроприбора с пробоем на корпус
В этом случае нужно, не выключая электроприборы, поднести жало индикаторной отвертки к усику заземления одной из розеток. Если световая индикация сработает, пробой есть. Далее все электроприборы необходимо отключить от сети, а затем, включая поочередно, повторить проверку. Тот прибор, при подключении которого срабатывает световая индикация, и является искомым.
Проверка работоспособности удлинителя
Для такой проверки удлинитель нужно отключить от сети. После этого закоротить цепь, вставив в гнезда одной из розеток удлинителя перемычку из провода. Затем необходимо взяться пальцами за один электрод вилки, а к другому прикоснуться индикаторной отверткой. Если световая индикация сработает, удлинитель работоспособен. Следует уточнить, что для проверки этого вида обычная индикаторная отвертка без элемента питания не подойдет.
Поиск обрыва скрытой проводки
Наиболее точно с этой задачей справится электронная индикаторная отвертка, но можно использовать и аналог попроще с элементом питания. Для поиска обрыва нужно провести жалом инструмента по линии залегания провода. В месте, в котором перестанет работать световая или звуковая индикация, находится обрыв.
Имея индикаторную отвертку с элементом питания, можно поступить по-другому. Для этого нужно отключить питание, коснуться рукой одной жилы провода, а ко второй прижать жало отвертки. Если световой индикатор сработает, обрыва нет. Этот способ очень простой, но точного месторасположения обрыва с его помощью обнаружить не удастся.
Специфические работы, требующие навыков
Невзирая на всю технологическую простоту индикаторной отвёртки, этот инструмент способен решать довольно сложные технические задачи. К большому сожалению, даже самое современное приспособление с батарейкой не может выполнять задачи самостоятельно. В обязательном порядке, пользователь обязан правильно употребить инструмент.
Среди многочисленных видов поломок электроприборов и проводников, имеются такие, которые требуют не только присутствия хорошего инструмента, но и сноровки человека
В качестве примера можно рассмотреть случай обрыва удлинителя, где важно не просто проверить провод, но и устранить повреждение. Важно понимать, что такую работу может выполнить самый обыкновенный человек, если будет действовать по следующему алгоритму:
- Удлинитель следует отключить от сети и других электроприборов. Только после этого следует зачистить концы провода.
- Провод необходимо вставит в розетку удлинителя таким образом, чтобы контакты были закорочены.
- Один контакт необходимо держать в руке, а ко второму прикоснуться жалом отвёртки. Так следует проверять целостность провода. Если имеются повреждения, индикатор не будет подавать сигнал.
Кстати говоря, аналогичным принципом можно проверять любые обрывы проводника. Не исключением является и поиски обрыва в цепи такой проводки, которая вмонтирована в стену. Индикаторной отвёрткой необходимо просто проводить по стене тем маршрутом, которым проложена проводка. Если в каком-то из мест индикация становится гораздо меньшей или вообще пропадает, значит, здесь имеется обрыв.
Такая простота, с которой можно проверять целостность проводки, достигается тем, что современные индикаторные отвёртки способны реагировать на электромагнитное поле, излучаемое проводкой
Важно не забыть отключить источник питания перед тем, как пользователь приступит к снятию изоляции с того места провода, где произошёл обрыв
Разновидности индикаторных отверток и их особенности

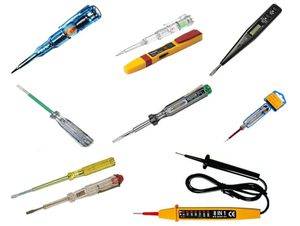

Современные индикаторные отвертки подразделяются в зависимости от типа конструкции и принципа действия. Благодаря широкому ассортименту приборов пользователи могут выбрать надежный и функциональный инструмент в зависимости от финансовых возможностей, личных предпочтений (для домашнего или профессионального использования).
Виды популярных среди пользователей индикаторных отверток:
Стандартный прибор с неоновым световым элементом – простое устройство контактного типа. Лампочка, встроенная в пробник, начинает светиться при прохождении тока через кончик отвертки и резистор сопротивления. Замыкание цепи осуществляется путем нажатия пальцем «пятачка» (контактной пластинки на торце ручки). Свечение свидетельствует о наличии фазы на проверяемом источнике питания (провода, выключателя, розетки или другого электротехнического прибора). Недостатком данной модели считается достаточно высокий порог индикации – устройство не функционирует при напряжении ниже 60В. Обычная отвертка индикаторного типа работает без использования батареек, предназначена только для выявления фазы-ноль, обрывы в цепи с ее помощью обнаружить невозможно.
Устройства со светодиодным светящимся элементом аналогичны по принципу работы с моделью с неоновой лампочкой, однако отличаются более низким порогом индикации (менее 60B). Тестер работает от автономного источника питания (батареек). С помощью многофункционального прибора, оснащенного биполярным транзистором, можно:
- определять фазы;
- выявлять обрывы в сети и места повреждений в контактах;
- определять полярность различных источников постоянного тока;
- бесконтактным методом выявлять месторасположение кабеля в стене (под штукатуркой);
- проверять целостность плавких предохранителей и проводников.
Электронный прибор с жидкокристаллическим либо простым дисплеем часто используют в качестве мини мультиметра. Универсальная отвертка-индикатор имеет звуковой сигнал и компактные размеры. На рукоятке электронного прибора расположены:
- дисплей;
- функциональные кнопки;
- указатель индикатора напряжения;
- маркировка от производителя.
Усовершенствованные модели оснащаются индуктивным щупом (жалом). Для потребителей, которые не знают, как пользоваться отверткой-индикатором с жк дисплеем существуют специальные инструкции по эксплуатации.
Электронный тестер имеет следующие варианты применения:
- определение уровня напряжения;
- тестирование на целостность различных проводников, линий электропередач, силовых сетей;
- выявление «земля/фаза»;
- проверка полярности;
- определение электромагнитного и микроволнового излучения.
Помимо вышеперечисленных функций данную отвертку-индикатор успешно применяют как детектор поиска, который позволяет обнаружить скрытую электропроводку. Модель с ЖК дисплеем отличается многофункциональностью и высокой стоимостью.
Основные виды проверки
В зависимости от типа и функциональности индикаторной отвертки, проводят контактную и бесконтактную проверку техники, оборудования, электрической сети.
Контактный способ
- При проверке патрона необходимо проявить аккуратность, чтобы не закоротить контакты цоколя, которые расположены очень близко друг от друга. Фаза приходит на внутренний контакт, а не на резьбу, в противном случае, может происходить утечка на корпус осветительного прибора.
- Если лампочки в люстре загораются неправильно или не все, то следует проверить подсоединение выключателя. Если на нулевой клемме загорается индикатор, это значит, что фаза попадает на нуль выключателя, проходя через лампочку люстры. В этом случае необходимо исправить ошибку монтажа.
- Проверка на утечку напряжения проводится, когда покалывает, щиплет руку от прикосновения к технике. Электрический прибор подключают к сети, запускают его работу и прикладывают к корпусу тестер. Утечка на корпус происходит, если индикатор загорается в пол канала. Индикатор будет загораться в полную силу, если есть прямой контакт фазного провода с корпусом устройства. В этих случаях технику следует отремонтировать или заменить.
Поиск обрыва
Бывает, что при подключении прибора через удлинитель, он не работает, чтобы исключить поломку механизма, нужно проверить его на возможный обрыв.
Индикаторная отвертка берется за жало, торец рукоятки (пяточку) прикладывают к изоляции удлинителя, включенного в исправную розетку. Диод загорается, пробник ведут по всей длине провода. В том месте, где лампочка тухнет, возник перелом кабеля.
Когда с первой проверки не найден обрыв, необходимо выдернуть из розетки вилку удлинителя, перевернуть, затем воткнуть снова, повторить тестирование. Если действия не выявили неисправность удлинителя — проблема в приборе.
Скрытая электропроводка
Концы, замурованного в стену провода, прикладывают к «пяточке» и щупу отвертки. Если индикатор подает сигнал, обрыва в проводке нет, если провод поврежден, диод не загорится. Провод можно нарастить, если невозможно дотянуться пробником от одного конца до другого. Перед наращиванием дополнительную проводку проверить по аналогии.
Тестер напряжения 12-220В с ЖК дисплеем, инструкция по применению
ТЕСТЕР НАПРЯЖЕНИЯ (ЖКД) 12-220 В
- Жидкокристаллический дисплей
- Светодиодный индикатор
ПРИМЕНЕНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Проверка напряжения переменного и постоянного тока по шкале ЖК-дисплея: 12, 36, 55, 110, 220 В.
Проверка провода на наличие разрыва в проводнике 0-50 Мом.
Обнаружение микроволнового и электромагнитного излучения 50-500Гц.
Входной ток менее 0,25 mА, максимально до 250 В.
Нормальная работа (индикация) при температуре от -10 до +50°С.
Прибор имеет соответствие по допуску DIN VDE 0680 Teil 6/04.77 и евростандарту СЕ.
ПРАВИЛА ПРИ РАБОТЕ С ТЕСТЕРОМ:
ВНИМАНИЕ! Работа в электросети опасна для жизни. Соблюдайте правила безопасности и требования по защите от короткого замыкания и от попадания под действие электрического тока
Не используйте тестер на большем напряжении, чем установлено.
Только лезвие щупа служит для тестирования открытых токонесущих частей. Во всех других случаях работа не должна проводиться без их надёжной изоляции.
Не применять тестер во влажной среде, избегать попадания воды.
Не работать с неисправным тестером.
Действие статического электричества (при трении пластикового корпуса) может вызвать недостоверную индикацию прибора.
Не менять и не вносить никаких изменений в конструкцию тестера.
Перед работой с электросетью проконсультируйтесь с квалифицированным специалистом.
МЕТОДЫ РАБОТЫ С ПРОБНИКОМ:
Контактный метод: установите щуп в соприкосновение с проводником и прикоснитесь к кнопке-сенсору (Direct test) прибора. Показатели на дисплее в порядке возрастания показывают значение электрического напряжения в проводнике.
Бесконтактный метод: прижмите пальцем нижнюю кнопку-сенсор (Inductance Break-point test) и приблизьте к изолированному проводнику. Наличие слабой индуктивности, вызванной электротоком в проводнике, будет показано на дисплее значком «молния».
Для проверки состояния и полярности аккумуляторов и батареек производите тестирование, установив щуп в соприкосновение с полюсом проверки батарейки и прикасаясь пальцем к кнопке-сенсору (Direct test) на корпус пробника. Другой рукой необходимо замкнуть цепь батарейки на противоположном её полюсе.
Сигнализирующий значок «молния» информирует о работоспособности батарейки.
Полярность: индикатор загорается на положительном (+) полюсе и не горит на отрицательном.
Источник
Принцип действия отвёртки — пробника
Многоцелевой и понятный каждому инструмент для безопасной работы в электросетях необходимо иметь любому хозяину. Применяя его можно без опаски заниматься ремонтом и монтажом проводки, устранять неисправности домашней техники. Конструкция прибора несложная и не содержит значительного числа комплектующих. Основу такого приспособления составляют:

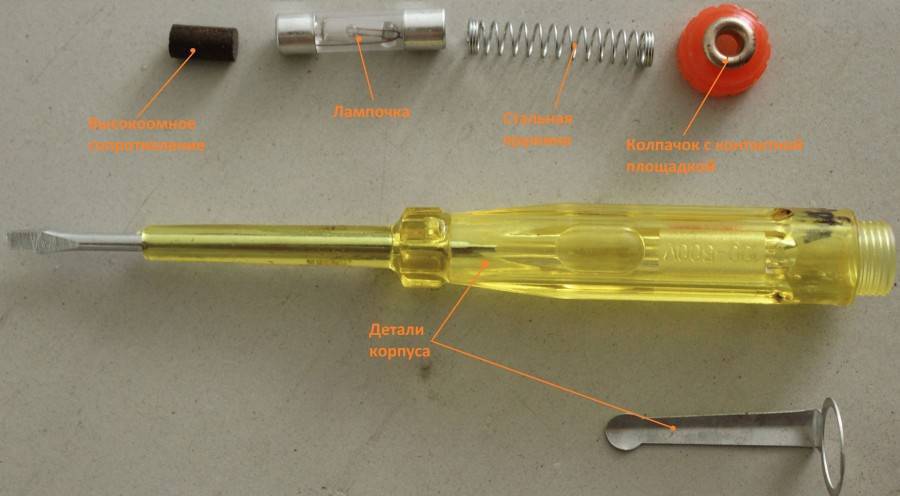

Диэлектрическая трубка с металлическим наконечником.
- Сопротивление с большим номиналом.
- Лампа для отображения сигнала.
- Фиксатор с пружиной.
- Пластиночный контакт.
Эксплуатация отвёртки — индикатора напряжения базируется на протекании тока от жала пробника к земле через такую электрическую цепочку: сопротивление — лампа — контакт тестера — человеческое тело. При наличии напряжения световое отображение сработает. Резистор с большим сопротивлением понижает размер потенциала до неопасной для мастера.
- Простые отвертки-индикаторы с неоновой лампочкой. Состоят из металлического щупа (жало), пластикового корпуса, резистора высокого сопротивления, неонового светового элемента и контактной металлической пластинки, помещенной на головке. Устройство индикаторной отвертки простейшее. Она определяет только фазный провод, а также наличие напряжения. Положительные стороны таких устройств – их простота в использовании, отсутствие батарейки, надежность. Как пользоваться индикаторной отверткой? Все очень просто. Нужно лишь прикоснуться жалом к оголенному проводу или отверстию розетки, а пальцем дотронуться до пластинки на рукоятке. Если в цепи есть напряжение, ток потечет через жало, резистор, лампочку (заставив ее светиться) тело человека, которое станет частью цепи при прикосновении пальца к контакту на рукоятке. Если убрать палец с контакта, лампочка погаснет. При отсутствии напряжения, или повреждении проводки, отвертка-тестер светиться не будет.
- Отвертки-индикаторы с батарейками и светодиодными элементами. Внешне данные устройства похожи на предыдущие устройства с небольшим отличием: найти фазовый провод, можно не прикасаясь к контактной пластинке на торце отвертки. Кроме того, таким прибором можно прозвонить электрическую проводку на наличие разрывов. Для этого контактом-жалом дотрагиваются до одного конца цепи, до другого конца цепи дотрагиваются рукой и притрагиваются пальцем к контакту на головке тестера. Если цепь исправна, светодиодный элемент начнет светиться. Индикаторная отвертка с батарейкой стоит чуть дороже обычной.
Продвинутые отвертки-индикаторы. Приборы с большим количеством функций и более сложной начинкой, но отличающиеся все тем же принципом работы индикаторной отвертки. Они позволяют не только определить фазу или прозвонить провода, но и подходят для бесконтактного обнаружения скрытой проводки под небольшим слоем отделочного материала. Благодаря высокой чувствительности устройств, удается определять фазу через один изоляционный слой изоляции, не повреждая его. Стоят они недорого, точны, просты и понятны в эксплуатации. Например, отличным выбором для домашних работ по электрике, станет индикаторная отвертка Safeline MS-18. Это устройство позволит легко определять наличие переменного напряжения до 250В контактным способом (может обнаружить фазный и нулевой провод). Можно ее использовать и для и бесконтактного способа обнаружения скрытой проводки (до 600 В). Она способна найти место разрыва провода бесконтактным способом, прозвонить цепь, а также установить полярность у батареи или аккумулятора (до 36 В). При таком количестве функций модель стоит недорого (в среднем 250 рублей). Для выбора режимов проверки (контактный/бесконтактный) отвертка-индикатор снабжена переключателем. Подобные устройства станут универсальными «обнаружителями» обрывов провода под слоем отделочного материала. В их схеме есть как световой, так и звуковой индикатор. При необходимости многофункциональная индикаторная отвертка может настраиваться под конкретные виды работ.
Как проверить повреждение проводов, скрытых в стене? Для этого используется индикаторная электронная отвертка. Включив ее и установив переключатель на бесконтактный режим работы, нужно медленно вести жалом тестерной отвертки по стене вдоль маршрута, по которому проходят провода от распределительной коробки к выключателю или розетке. В месте, где кабель поврежден, индикаторная лампочка потухнет.
Стоимость большинства моделей индикаторных отверток небольшая. Функционал вполне достаточен для проверки электрических цепей в быту.
Параметры выбора
Как пользоваться индикаторной отверткой и что она может, вы уже знаете. Теперь надо узнать, как выбрать подходящую модель. Даже самая сложная индикаторная отвертка стоит не более 12-15$ (это европейских производителей, «китайцы» раза в три дешевле). Обычную можно купить вообще рублей за 20 (порядка 25 центов). Несмотря на это, выбирать ее тоже надо с умом. В хозяйстве лучше всего иметь две модели: обычную — как детектор фазы, и со светодиодом контактного типа — для прозвонки и определения целостности проводов. Более «навороченные» модели требуют постоянной практики, иначе вы просто забудете что и как делать. А читать каждый раз мануал — не самый лучший вариант.
Внешне очень похожи, но функциональность может сильно отличаться
Даже если вы определились с типом индикаторной отвертки, которую ходите приобрести, надо выбирать ее по определенным параметрам:
Для какого напряжения.
- Если измерения надо проводить для однофазной сети, диапазон измерений должен быть 70-250 В или 100-250 В.
- Для трехфазных сетей есть модели, которые могут измерять напряжение до 400 В.
- Для низковольтных тоже свои модели — 12-24-36 В.
Длина индикаторной отвертки. По размерам они могут быть в двух вариантах: около 12 см и 18-19 см. Первыми удобно работать там, где мало места. Например, в электрошкафу. Вторыми удобнее «доставать» находящиеся вдалеке контакты или провода.
Вот, собственно, и все параметры. Выбор не так уж и сложен. Главное — не забывайте: перед тем как пользоваться индикаторной отверткой, обязательно проверять ее работоспособность и соблюдайте правили электробезопасности при работе.
Как работать индикаторной отверткой, правила ее стандартного использования и способы ее различного применения вы узнаете из данной статьи.
Обычная отвертка индикатор представляет собой изолированную прозрачную рукоять, через которую пропущен стержень с жалом отвертки на конце.
В корпусе рукоятки находится резистор сопротивления, понижающий силу тока до минимальной, безопасной для человека величины.
За ним идет непосредственно индикаторная лампа, прижимная токопроводящая пружина и контактная пластина.
Принцип работы простейшей индикаторной отвертки заключается в прохождении тока через жало и элемент индикации с последующим его уходом через тело мастера, которое является заземлением.
В этом случае человек пальцем замыкает цепь, за счет чего и происходит загорание лампочки.
Такая отвертка устроена максимально просто, но и сфера ее применения ограничена.
Таким инструментом можно лишь определить фазу и ноль, да и то последний — методом исключения.
Более широким функционалом обладают варианты со встроенными элементами питания.
Они позволяют определять наличие тока в проводнике, не касаясь его жалом.
Для поиска скрытой электропроводки отвертка детектор со встроенным элементом питания также подходит.
Как известно, проводник, находящийся под напряжением, излучает электромагнитное поле.
Именно это поле и улавливает детектор, но точность поиска оставляет желать лучшего.
Как пользоваться индикаторной отверткой: техника безопасности
Электричество – источник повышенной опасности. В соответствии с нормами нельзя считать безопасным помещение, в котором есть хотя бы один выключатель или розетка. Отсюда следует, что при пользовании электроприборами или инструментами, применяемыми для ремонта или обслуживания токопроводящих элементов, нужно строго соблюдать определенные требования.
Первое, что необходимо знать при выявлении наличия тока в жилах, – это как проверить индикаторную отвертку. Для того чтобы убедиться в исправности устройства, потребуется одновременно коснуться пластины на рукоятке и жала. Светодиодная лампа должна загореться. Это тест для моделей с батарейками. Проверить простейшую отвертку можно, дотронувшись жалом до токонесущих частей под напряжением и рукой до металлической пластины на рукоятке.
Во избежание воздействия тока в ходе пользования индикатором категорически запрещается браться рукой ниже рукоятки.
Чтобы избежать воздействия тока, запрещается браться рукой ниже рукоятки отвертки
Не стоит применять инструмент в качестве отвертки. Пластмассовая часть может повредиться, вследствие чего устройство придет в негодность.
При выполнении таких действий, как проверка розетки индикаторной отверткой, установление ноля и фазы, определение наличия напряжения в сети до 1 кВт, ограничений для использования прибора не существует. Если же этот показатель превышает данный уровень (больше 1 кВт), обязательно нужно применять при работе с индикатором диэлектрические перчатки.
Электричество – источник, обеспечивающий комфортную жизнедеятельность посредством работы различных бытовых механизмов. Пища, свет, горячая вода, массажеры, фены и т. д. не смогут функционировать без электропитания. Устранить многие дефекты и поломки можно с помощью индикатора. Какой вариант устройства выбрать – решение индивидуальное, зависящее от потребностей и наличия определенного опыта.
Меры безопасности при использовании
При работе с индикаторными отвертками различных видов и моделей в обязательном порядке соблюдают следующие меры безопасности:
- Перед началом работы индикатор тщательно осматривают на предмет повреждений его корпуса;
- В простых контактных индикаторах жало обязательно очищают обезжиривателем – пленка загрязнения на поверхности жала может препятствовать прохождению по нему тока, тем самым увеличивая риск ошибки при определении наличия напряжения на том или ином участке электрической цепи;
- Используя отвертку не как тестер напряжения, а как приспособление для откручивания различных винтов, к ней не прикладывают больших усилий – это может стать причиной повреждения корпуса, жала, что приведет к поломке индикатора и некорректным его показаниям.
- Пользоваться индикаторной отверткой возможно только при ее исправности: целостности корпуса, внутреннего сопротивления, транзистора, работоспособности батареек.
- В моделях, работающих от батареек, проверка работоспособности элементов питания обязательна.
Неработающие отвертки для проверки электричества, как правило, ремонту не поддаются – взамен им специалисты советуют покупать новые и рабочие. Использование неисправных устройств, даже после их самостоятельного ремонта, чревато серьезными последствиями: поражением электрическим током, некорректными и неправильными результатами проверок.
Разновидности отверток
Данный принцип находится в основе работы всех отверток-тестеров. Однако их варианты и количество технического исполнения сегодня очень велики:
- Простые пробники — это отвертки со стандартным составом рабочих элементов, которые были описаны ранее и полым пластиковым корпусом. Для индикации, как правило, применяются неоновые лампы, а нулевой фазой является непосредственно человек, касающийся контактной пластины. Сфера использования и функциональность отвертки немного ограничены тем фактом, что изделие не работает при напряжении в сети менее 60 В. Определить контактную жилу, проверить фазу при помощи отвертки можно, но вот отыскать обрыв в цепи — вряд ли получится.
- Тестеры со светодиодами. Данные устройства чуть отличаются от вышеописанных своей конструкцией и, естественно, функционалом. Применение светодиода в роли элемента индикации дает возможность проверять работу цепей с напряжением менее 60 В. Соответственно, при помощи этого прибора можно проверять внутренние схемы электрооборудования, определять целостность предохранителей, проводов, обрывы. В пробниках этого типа часто применяется биполярный транзистор и автономный источник питания, благодаря им появляется возможность бесконтактной проверки.
- Универсальные отвертки-тестеры имеют наиболее широкие возможности: «прозвон» сетей на короткое замыкание, бесконтактное и контактное тестирование, звуковая и световая индикация, определение обрывов цепи. Помимо этого, у них довольно низкий порог реагирования, засчет чего эти отвертки могут применяться в настройке и ремонте цепей переменного и постоянного тока в транспорте, бытовых условиях, электронных устройствах и т. д. Основной недостаток — наличие своего источника питания. Если сядет батарея, то тестер будет совершенно бесполезным.
отличие между устройствами небольшое
Как использовать простой тестер
фазную жилу
Из-за высокого порога реагирования эти устройства не подходят для более точного «прозванивания»
Необходимо обратить внимание, что щуп индикатора обязательно должен прикладываться только к одному из жильных проводов кабеля или контактов, так как недопустимо замыкание между собой фазы и нуля
Применение индикатора со светодиодом
наличие напряжения
Для этого необходимо только поднести «пятку» к проверяемому объекту — часть конструкции, куда прикладывается палец во время контактной проверки. Причем часто достаточно не прикладывать контакт к проводу, а только поднести к нему — чувствительности устройства достаточно, чтобы загорелся светодиод. При поиске фазы в розетках необходимо действовать так же, как было описано в примере с простым тестером.
Принцип работы универсальных тестеров
Универсальные тестеры по принципу применения и действия мало чем отличаются от вышеописанных до этого приборов. Однако они меньше всего напоминают классическую отвертку, а больше похожи на электронный градусник. Самые продвинутые устройства оборудованы цифровым табло, где показывается величина напряжения. Эта функция довольно полезна, однако поднимает стоимость изделия до такой величины, что отличной альтернативой за эти деньги будет полноценный мультиметр.
Кроме табло все универсальные тестеры имеют контактную площадку для зануления пальцем цепи и тумблер переключения режимов работы. На тумблере находятся такие режимы:
- H — бесконтактный высокочувствительный режим. Требуется для поиска трасс скрытой электрической проводки.
- L — бесконтактный режим. В этом случае индикатор подает звуковой или световой сигнал во время реакции на электрическое поле (подносится контактная часть к проверяемому объекту).
- О — контактный режим. Работает, как и у простых устройств: палец — на контактную площадку, щуп — на токопроводящий элемент.
Сказать точно о том, какая модель универсального тестера лучше, почти невозможно — все будет зависеть от сферы применения и требований.
Принцип работы
Конструкция отвертки-тестера включает в себя резистор и металлическое жало. Последнее необходимо для подачи на инструмент электричества с тестируемого провода, а резистор преобразует до безопасных величин параметры тока. В цепи в роли индикационного элемента после резистора находится светодиод или неоновая лампочка, которая соединена на торце рукоятки с токопроводящим пятачком.
Принцип работы прост. Жало отвертки (щуп) нужно приложить к запитанному контакту, а на рукоятке к пятачку прикладывается палец. Получается замкнутая цепь палец-светодиод-резистор, по которой прохождение преобразованного тока приводит к свечению неоновой лампочки.
