Как правильно подключить выключатель света?

Ошибки, допускаемые даже профессионалами

К сожалению, даже будучи профессионалом с имением в руках точно просчитанного проекта, вы нередко допускаете ошибки. Поэтому рассмотрим их, как помощь для электромонтажных работ. Предупрежден, значит, вооружен.

  1. Электрики часто делают неправильный выбор кабельной конструкции. Вместо медных приобретают алюминиевые с недостаточным количеством жил для конкретного варианта работ.
  2. Отсутствие достоверного расчета параметров проводников. Нередко такая ошибка приводит к скорейшему выходу из строя проводки.
  3. Неправильное соединение проводов. Чаще всего это случается из-за невнимательного изучения инструкции.
  4. Подключение выключателя на нейтраль. Как известно контакт любого выключателя должен соединяться с фазным проводником светильника.
  5. Ошибочный выбор защитных устройств: автоматических выключателей и УЗО.
  6. Разводка проводки диагональным способом. установлено, что допустимо только использование горизонтальной или вертикальной прокладки кабелей.
  7. Неправильно выбран способ соединения проводников, состоящих из множества жил.

Подключение точечных светильников

При необходимости использования в квартире осветителей точечного типа исходят из возможности подводки к ним либо стандартного сетевого напряжения 220 вольт, либо пониженных до безопасного уровня 12-ти Вольт.

Конкретная схема подключения точечных светильников выбирается с учетом типа используемых осветителей, рассчитанных на соответствующее напряжение.

Перед тем как подключить точечные светильники – следует обратить внимание на то, что порядок их коммутации не отличается от стандартного способа

Подключение с блоком питания

При установке точечных светильников или светодиодных лент в схему дополнительно вводится трансформатор, понижающий напряжение с 220-ти до 12-ти Вольт. Сейчас эти устройства называются блоками питания, выпускаемые на различные напряжения и мощность нагрузки.

Схема подключения группы точечных светильников с одним понижающим трансформатором:

Схема подключения группы точечных светильников с трансформатором на каждый осветитель:

Обычно для подключения точечных светильников выбирается электронный преобразователь (он же блок питания), выгодно отличающийся от других приборов следующими достоинствами:

  • Малые размеры и небольшой вес.
  • Встроенной защиты от короткого замыкания.
  • Плавное нарастание напряжения при включении, продлевающее срок службы лампочек.
  • Возможность регулировки и поддержания стабильного питания.

К тому же эти устройства отличаются предельно низким уровнем шума, создаваемого при работе вспомогательного оборудования.

Предлагаем Вам посмотреть обучающее видео на тему: «Как правильно произвести монтаж точечных светильников».

Иные схемы

Иногда возникает надобность в подключении 3 лампочек к двухклавишному выключателю. При этом схема предусматривает, что от одной клавиши будет запитываться две лампы, а от другой – третья.

Здесь особенность заключается не только в том, чтобы все соединить в распределительной коробке, нужно еще правильно подключить лампочки.

В целом схема подключения трех ламп не отличается от вышеописанной (все соединения в распределительной коробке – такие же, как и при подключении двух ламп к двухклавишному рубильнику).

Единственное, одну из создаваемых ветвей придется разделить между двумя лампами.

То есть, к каждому из двух патронов придется подвести фазную и нулевую жилу. Как это сделать – показано на схеме.

Та же особенность относится и к схеме подключения двух ламп к одноклавишному прерывателю.

То есть, вся особенность создания ветки сводится к тому, чтобы сделать подвод фазы и ноля к двум патронам.

Не обязательно, чтобы ламп, подключаемых к одной клавише — одна или две. Ниже представлены несколько схем подключений, подразумевающих наличие 3-5 ламп.

Первая из них – с одноклавишным рубильником:

Вторая схема – с двухклавишным выключателем и большим количеством ламп:

Здесь читайте: Как правильно проводить монтаж электропроводки.

Как видно – все схемы между собой сходны, поэтому правильно сделать подключения освещения не должно составить труда. Но главное при этом – соблюдение правил техники безопасности.

Двухклавишный выключатель и его подключение, схема и фото

В комнате с несколькими осветительными приборами или с люстрой на несколько лампочек просто не обойтись без двухклавишного выключателя, который позволяет определенным образом регулировать уровень освещения: к каждой клавише можно подключить одну или несколько лампочек. Мы рассмотрим схемы подключения двухклавишных выключателей на две и более лампочек.

К тому же, это более компактное решение, чем установка нескольких обычных выключателей. Нажимая на одну клавишу, включаем одну лампочку (светильник) либо обусловленную группу лампочек (светильников); вторая клавиша «отвечает» за другие лампы или светильники; нажатием на обе клавиши включается все освещение. Как видите, все просто.

Однако установка двойного выключателя может вызвать вполне понятное затруднение. Точнее, его подключение к сети. Поэтому сейчас разберем весь процесс более подробно.

Принцип работы выключателя с двумя клавишами прост: фазовый провод, находящийся под напряжением, посредством замыкания клемм подключается поочередно или одновременно к обоим проводам, ведущим к потребителям электроэнергии, обеспечивая описанный выше результат. К клеммам подготовленные (оголенные на достаточную длину) концы проводов присоединяются при помощи винтов или специальных зажимов.

Приступаем к работе монтажа выключателя на 2 клавишы

Подключение электроприборов, в том числе и выключателей, должно производиться в условиях хорошего дневного освещения и обязательно при предварительно обесточенной сети.

Обращаем ваше внимание: сначала обязательно отключите напряжение в сети!

Кроме того, необходимые инструменты – крестовая и плоская отвертки, плоскогубцы – должны быть с изолированными рукоятками. Еще вам потребуется острый нож и качественная изолента.

Предварительно нужно нарисовать схему проводки и подключения и проложить проводку, после чего можно приниматься за сами выключатели.

Прокладывают проводку открытым (поверх стены) способом в специальных гофротрубах или закрытым способом (внутренняя проводка) в специально проделанных в стене канавках, которые затем заштукатуриваются. Соединения проводов производятся в специальных распределительных коробках.

Непосредственно к выключателю должны выходить три провода:

— один входящий, фазовый, на который подается напряжение – он определяется при помощи специальной отвертки-пробника, для чего нужно включить электричество, а после того, как фазовый провод будет определен и помечен удобным способом, сеть снова нужно обесточить;

— два исходящих, ведущих к потребителям (патронам лампочек в светильниках).

Подключение

Хорошо зачистите от изоляции концы проводов, примерно на 1 см. Если провода многожильные – отпрессуйте оголенную часть специальным обжимником.

Внимательно осмотрите клеммник: входная клемма возле отверстия, куда вставляется провод, отмечена либо стрелочкой, либо латинской буквой «L». Если входная клемма маркирована буквой, то выходные, в свою очередь – стрелочками.

Подключите выходные провода к соответствующим клеммам – как правило, вставленный в отверстие конец провода поджимается винтом при помощи отвертки. На данном этапе можно решить, какие светильники (лампочки) какой клавишей будут включаться/выключаться, подсоединив к правой и левой клеммам соответствующие провода.

Далее таким же образом подключаем во входное отверстие фазовый провод и вставляем выключатель на место в специальный подрозетник, равномерно поджимая правый и левый винты боковых упоров. Затем устанавливаем на место клавиши и проверяем работу собранной схемы.

Двухклавишный выключатель с подсветкой

Двухклавишные выключатели с диммерами (подсветкой) очень удобны для поиска в темном помещении, особенно, если выключатель находится не сразу возле двери, а в другом месте комнаты. Чтобы подсветка срабатывала на выключение, достаточно один из двух проводков, ведущий от вмонтированных в клавиши индикаторов сверху, подсоединить к фазовому контакту, а идущий снизу – к одному из выходящих к потребителям контактов. Как видите, в этом вопросе тоже ничего сложного нет.

Следуя нашим инструкциям и соблюдая предельную внимательность, вы сможете произвести подключение нескольких осветительных приборов и прочих электрических устройств через двухклавишный выключатель.

Как проложить провода

Запас провода оставляется в коробке распределения. Он обычно составляет от десяти до пятнадцати сантиметров.

  • Теперь осуществляется прокладка провода на участке – распределительная коробка – осветительное устройство. Следующим будет провод, который предназначен для питания коробки распределения.
  • Он идет по направлению от автомата-выключателя. Завершающим этапом идет проведение провода для подведения питания к автомату.

В случае наличия на месте питающего провода, обязательно необходимо определить, находится ли он под напряжением. В таком случае потребуется его полное обесточивание. Затем опять провести проверку при помощи указателя на напряжение.

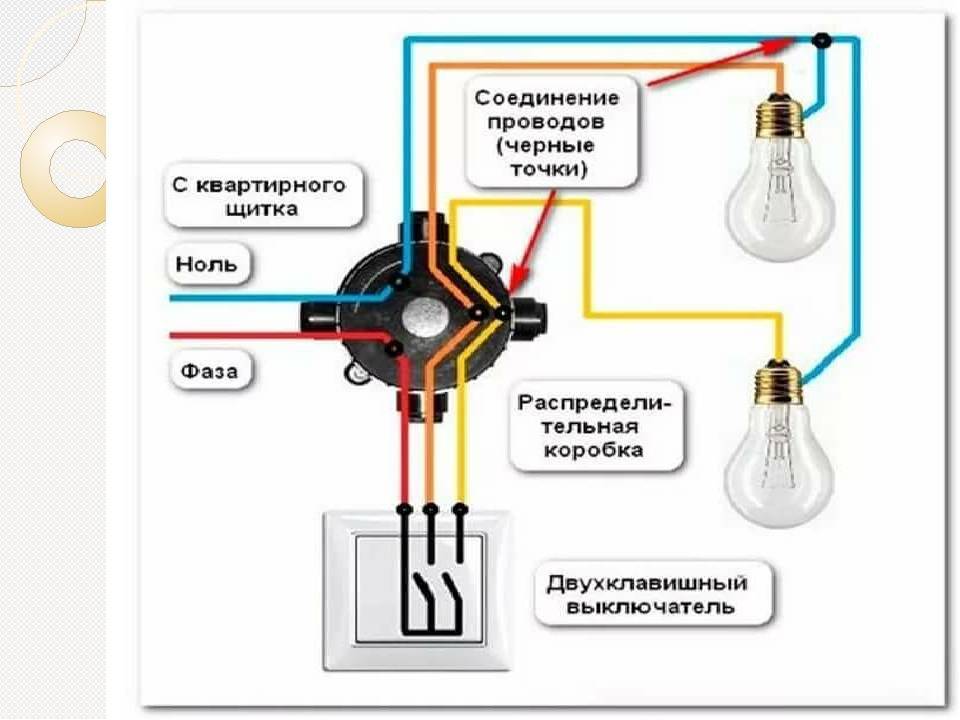

Подключение двухклавишного выключателя

Следующей будет схема, в которой задействован двухклавишный выключатель.

Особенностью его конструкции является наличие двух выходных выводов, каждый из которых может соединиться с входным (фазным) выводом независимо друг от друга.

Это позволяет создать две отдельные ветки из одного вводного провода, для управления питанием которых предусмотрена своя клавиша рубильника.

Обычно двухклавишный выключатель применяется для питания двух ламп, но бывают ситуации, когда запитать нужно только один осветительный элемент, то есть создать одну ветку.

В таком случае подключение не отличается от описанной выше. Единственное, следует определиться какая клавиша будет рабочей и к ее выходному выводу подключить фазную жилу.

При таком соединении вторая клавиша будет отключена.

Как найти скрытую проводку в стене квартиры прибором и без

Теперь рассмотрим особенности подключения двух лампочек к такому прерывателю. То есть, по сути, создаем из одного фазной жилы две ветки.

Разница от описанной выше схемы сводится к тому, что у нас будет два вывода из коробки (каждый на свою лампу).

То есть, в распределительную коробку должно входить 4 провода – вводной, два выводных и от выключателя.

Еще важный момент – от прерывателя к распределительной коробке придется прокладывать трехжильный провод.

Одна из жил будет подключаться к входному выводу выключателя, а две других — к выходным.

Далее остается все правильно соединить. Здесь для удобства тоже следует использовать цвета оплеток.

К примеру, третьим цветом в трехжильном кабеле будет зеленый.

Соединение делается так:

  • Нулевой провод (синий) от ввода соединяем с двумя выводными соответствующего цвета (должна получиться скрутка, состоящая из трех жил);
  • Вводной фазный провод (коричневый) соединяем с таким же по цвету, ведущим на выключатель;
  • Две остальных жилы кабеля, ведущего на выключатель, нужно соединить с фазными жилами выводов. То есть, синюю нужно соединить с коричневой одной ветки, а зеленую – с коричневой другой ветви.

Читайте по теме: Соединения проводки, как правильно скручивать провода.

Все это более наглядно представлено на схеме.

После соединения все скрутки следует заизолировать и только после этого проверять работоспособность.

Важно знать: Беспроводные выключатели значительно упрощают подключение плафонов с одной лампочкой или большие люстры

Подключение выключателя с подсветкой

У многих потребителей нередко возникает вопрос. Почему через подсветку не загораются лампы освещения? Ответ на него довольно прост. Все дело в том, что для того чтобы загорелась неоновая лампа достаточно небольшого напряжения и силы тока. А вот для полноценной работы лампы накаливания такого напряжения и силы тока будет недостаточно.

С целью понижения напряжения в схеме подсветки используется токоограничивающий резистор.

Схема подсветки выключателя работает по следующему принципу.

Когда контакты выключателя находятся в разомкнутом состоянии, ток от фазы протекает по следующей схеме. В начале, он идет через сопротивление, потом через неонку, а после нее направляется на нить лампы накаливания и на ноль.

Так как сопротивление нити осветительной лампы накаливания по сравнению с сопротивлением подсветки выключателя намного меньше, то все напряжение в 220В направленно на неонку и соединённое с ней последовательно сопротивление, поэтому неоновая лампочка и светится.

После того как контакты выключателя замыкаются, происходит замыкание цепи питания лампочки и сопротивление и неонка отключаются от общей схемы и гаснет. Электрический ток, как известно еще из школьной программы по физике, всегда идет по цепи с наименьшим сопротивлением (закон Ома).

В данном случае эта цепь питания осветительной ламы, сопротивления которой практически равно нулю, а сопротивление схемы подсветки достаточно велико, а напряжение тока, который по-прежнему идет через неоновую лампочку очень маленькое и его не хватает, чтобы она зажглась.

Кстати необходимо заметить, что в том случае если лампа отсутствует или вышла из строя подсветка работать, не будет, из-за того, что цепь питания будет оборванна.

Для того чтобы, лучше разобраться в принципе работы выключателей с подсветкой не лишнем будет повторить школьный курс физики. Вернее ту его часть, где изучается закон Ома, и подробно описаны все нюансы параллельного и последовательного соединение проводников.

Установка выключателя с подсветкой

Установить и подключить выключатель с подсветкой очень просто. Его можно устанавливать на место снятых обыкновенных выключателей, при этом проводки, идущие от лампочки подсветки, подключаются параллельно к контактам выключателя одновременно с силовыми проводами.

Если вы решили установить у себя дома выключатель с подсветкой, то перед этим необходимо определиться, с какими видами осветительных ламп вы его будете использовать. Дело в том, что данное устройство плохо сочетается с некоторыми из них.

Например, совместно с лампами накаливания или галогенными лампами, выключатель с подсветкой работает идеально. А вот применять такие выключатели вместе с люминесцентными или светодиодными лампами, которые оснащены пускорегулирующим устройством не рекомендуется. В противном случае они после выключение выключателя будут мерцать или продолжать светится.

Похожие материалы на сайте:

Как перенести розетку Что такое диммер Расположение выключателей

Разновидности

Несмотря на всю элементарность, рассматриваемый выключатель света на одну клавишу имеет несколько разновидностей в зависимости от конструктивного исполнения.

  1. Наружной установки. Подключение такого выключателя света с одной клавишей выполняют в случае, когда электрическая проводка выполняется по стенам (в гибких гофрированных, пластиковых либо металлических трубах; в специальных коробах; пластиковых кабельных каналах либо в открытом исполнении). Такой вид проводки чаще всего используют там, где невозможно скрыть её в стене. Например, для подключения лампочки в дачном деревянном домике, в сараях, гаражах и других хозяйственных постройках. Открытая проводка и выключатель наружного исполнения выглядят менее эстетично, но их главным достоинством является предельная простота монтажа и установки.
  2. Внутренней установки. Такие аппараты ставят, когда схема подключения одноклавишного выключателя подразумевает использование скрытой проводки (под штукатуркой либо внутри каркасных стен). В этом случае для того, чтобы установить выключатель света, в стене предварительно монтируют подрозетник (они бывают специальными для гипсокартонных и бетонных стен). Все эти работы чреваты большим количеством грязи и пыли, поэтому монтаж скрытой проводки и установку внутренних выключателей, как правило, совмещают с общим ремонтом помещения.

Возьмите на заметку! При необходимости выключатель наружной установки можно использовать в качестве временного варианта, чтобы не затеваться с масштабным ремонтом электропроводки и избежать лишних финансовых затрат.

Если устанавливать светильник вам необходимо в помещении, где высокая степень влажности и не исключена вероятность попадания воды, то нет лучшего варианта, как подключить лампочку освещения через влагозащищённый выключатель. Чаще всего такой вариант применяется для бассейнов, бань, саун, автомоек. Герметичный корпус аппарата в сочетании с качественными уплотнениями защитит также и от пыли. Поэтому через влагозащищённые выключатели могут смело подключаться приборы освещения в мастерских и на строительных площадках с высоким содержанием пыли и грязи.

Что ещё хотелось бы отметить, так это внешнее разнообразие выключателей на современном рынке электротоваров. Можно подобрать классический или какой-то интересный необычный дизайн, абсолютно любой цвет. Поэтому перед тем, как подключить в комнате выключатель, хорошенько обдумайте будущий внешний вид помещения, чтобы даже такая мелочь, как коммутационный аппарат, гармонировала с общим интерьером.

Как подключить выключатель света

Для того чтобы правильно смонтировать коммутационное устройство необходимо знать, как собрана схема подключения выключателя. Электрику следует разбираться в цветовом обозначении проводов:

  • Желто-зеленый всегда подключается к заземлению;
  • Синий или голубой подсоединяют к нулевому проводу;
  • Красный, коричневый или любой другой цвет обозначает фазный провод.

Есть правило, при монтаже проводки на электровыключатель приходит фазный провод.

Это правило действует для всех приборов, одно, двух, трех и т. д. клавиш. Начинать надо разметки мест, где будут устанавливаться приборы. Высота установки выключателей для индивидуального жилья не регламентируется.

Высота выключателя выбирается из условий удобства эксплуатации. Ранее стандартом было предусмотрено — высота розеток 500-600 мм, и выключателей 1500-1600 мм.

Сейчас таких ограничений не существует, но раньше существовали негласные законы установки. Какие? — узнайте тут. После того как место установки определено, перфоратором со специальной коронкой готовят место под пластиковую коробку.

Штроборезом прорезают штробы для монтажа проводов. Остается произвести монтаж проводов и установить приборы, например, выключатель одноклавишный для скрытой проводки.

Подключение неправильным кабелем

Как это не странно, но до сих пор многие прокладывают
линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об
обратном.

Мало того, выбирают сечение этого провода какое попало,
от 0,5мм2 до 1,0мм2.

Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.

Поэтому запомните раз и навсегда – кабель для подключения
освещения в квартирах должен быть:

трехжильным

сечением не менее 1,5мм2

марок ВВГнг-Ls или NYM

Многие спросят, зачем нам трехжильный кабель, если все
светильники в квартире будут пластиковыми и подключать там провод заземления
попросту некуда?

В ПУЭ и на этот счет имеется соответствующий пунктик
7.1.70

Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п.7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.

Некоторые электрики советуют незадействованный третий
заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы
и ноля. Примерно следующим образом.

В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.

Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.

И применение трех жил здесь обязательно.

Что ещё может вызвать вопросы

Помимо стандартной схемы для подключения выключателей, могут использоваться и другие. Выключатель с одной кнопкой может управлять как одной лампочкой в люстре, так и целым комплексом освещения, но для этого существует свой принцип коммутации.

Подключаем выключатель с одной клавишей на две лампочки

Однокнопочный выключатель для двух и более лампочек подключают через фазу

Обратите внимание на схему внизу

Ни в коем случае не спаивайте провода, возможно, их нужно будет корректировать в дальнейшем

Нулевой проводник и фаза выходят из основного щитка и приходят к распределительному коробу, откуда ноль соединяется с нулём светильника, а фаза отправляется на выключатель. От него фаза уходит к фазе светильника. Организовав надёжное соединение, светильник будет исправно работать, в противном случае вы спровоцируете короткое замыкание. Все лампочки в данном случае соединяются последовательно.

Выключатель и розетка от одного короба-распределителя: особенности соединения

Подключение выключателя и розетки между собой возможно при использовании одного распределительного короба. Например, если вам необходимо сделать розетку в спальне, где есть только свет и выключатель к нему, нужно использовать следующую схему.

Блок из розетки и выключателя и отдельные устройства подключаются по разной схеме

Двухжильный кабель приходит в коробку, где производится вся коммутация. Сюда же заводим проводники от светильника, розетки и выключателя. От электрощита фаза соединяется с фазой розетки и входным контактом выключателя. Для этого используются специальные клеммы зажима. Далее от выходного контакта переключателя выходит проводник, подключающийся к контакту светильника. Ноль светильника коммутируется с нулём розетки и электрического щита в распределительном коробе.

Таким образом, вы получаете надёжные соединения всех возможных схем подключения одноклавишных выключателей: с подсветкой и без, на две лампы или одну. Уважаемые читатели, если у вас есть вопросы по одному из способов подключения, обращайтесь к нам через комментарии под статьёй. Мы обязательно свяжемся с вами в ближайшее время.

Пошаговое руководство по установке ДВ

Перед началом работ следует повторить правила техники безопасности, приобрести все необходимые устройства и провода, а также подготовить инструмент для монтажа приборов и соединения проводов.

Потребуются штроборез, дрель и перфоратор, если возникнет необходимость в прокладке новой проводки. Рабочие перчатки, защитная одежда и очки (маска) в процессе выполнения «грязных» работ лишними не будут.

Монтаж защитного устройства в электрощитке

Существует вероятность того, что на щитке уже установлен отдельный автомат для одной группы освещения. Но это возможно только в том случае, если дом новый или недавно проводился капитальный ремонт. Раньше не принято было розеточные и осветительные группы объединять в отдельные контуры.


Отдельные осветительные линии для комнат дают больше возможностей во время установки новых светильников или в процессе ремонтных работ: можно полностью отключить свет в одной комнате без ущерба для остальных помещений

Настоятельно рекомендуем для работ по установке автомата вызвать квалифицированного электрика, так как самостоятельные манипуляции с защитным оборудованием в щитке запрещены.

Все работы, в дальнейшем связанные с электропроводкой, необходимо начинать именно от общеквартирного электрического щита или шкафа, в частности, с отключения автомата интересующего контура (в нашем случае – осветительного).

Варианты проводки: скрытая и наружная

В городских квартирах и современных коттеджах применяется скрытая проводка, так как она дает больше возможности для отделки, к тому же безопасно замаскирована за слоем изоляции в стене.

В деревянных домах реализуют открытый тип проводки, потому что прокладка проводов внутри бревен сложна и затратна – каждый кабель необходимо поместить внутрь металлической трубы.


Для наружного исполнения производят провода в специальной оплетке и фурнитуру – керамические ролики. Особой популярностью пользуются коллекции в стиле ретро с поворотными выключателями и скрученными проводами

Чтобы организовать электросеть в обычной квартире, необходимо в стенах проштробить канавки во всем распределительным коробкам, розеткам и выключателям.

Штробы, согласно ПУЭ, должны проходить строго горизонтально (на высоте не менее 2 м от пола) или вертикально.

На этом же этапе устанавливаем распаячную коробку и подрозетник, фиксируя гипсом. Штробление – наиболее длительный, трудоемкий и тяжелый этап.

После него обязательна уборка помещения: необходимо вынести мусор, пропылесосить и вымыть пол. Частицы пыли не должны попасть в распредкоробку или внутрь механизма выключателя, то есть в места соединения проводов.

Соединение проводов в распредкоробке

Распределительную коробку устанавливают непосредственно над выключателем или в другом месте, удобном для обслуживания. Ее нельзя прятать под облицовку на стене, так как в любой момент может потребоваться вмешательство.

На фото показано, как производить скрутку проводов. Это самый простой, но не самый безопасный метод соединения проводов. Сейчас существуют более продвинутые способы, например, с помощью клеммников – удобных самозажимных устройств. Пайку и сварку применяют крайне редко.

Подключение и установка выключателя

Для самостоятельного подключения и монтажа двухклавишного выключателя потребуются отвертки, плоскогубцы, круглогубцы, нож, кусачки, уровень.

Руки лучше защитить перчатками для электроработ с защитным изоляционным слоем. Кроме того, пригодится индикаторная отвертка или тестер.

Это был своего рода подготовительный этап. После зачистки жил можно приступать к подключению проводов к выключателю.

Модели выключателей и провода могут быть разными, но схема подключения остается одинаковой. Соединение в распредкоробке может отличаться только добавлением земли от входящего питания и таких же заземляющих проводов – от светильников.

Как видите, работ по установке ДВ много, и даже если вам всего-навсего необходимо заменить и переподключить устройство, можно сэкономить, сделав все самостоятельно. Вызов электрика обойдется от 200 до 500 рублей (стоимость только замены выключателя).
