Особенности монтажа
Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.
Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер
В натяжные потолки
Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.
Подготовлено к установке натяжных потолков
Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.
В потолки из гипсокартона
Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.
Если необходима установка преобразователя
Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.
Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.
Последовательность работ в фото формате
Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.
Самостоятельная установка точечной иллюминации на потолке
Рассмотрим последовательность разводки электропровода и последующее подключение точечных светильников своими руками на примере навесных потолков из ГКЛ. Работа разделяется на три этапа, один из которых осуществляется до сборки каркаса, другой – по завершении монтажа гипсокартона, третий – после окончания финишной отделки.
Первый этап заключается в разводке электропровода и фиксации его к потолочному перекрытию. Перед разводкой должно быть определено точное место расположения каждого светильника, для чего делаются пометки на перекрытии
Важно расположить источники света так, чтобы они не совпадали с расположением несущих деталей каркаса потолка (подвесами, профилем, поперечными перегородками), поэтому вначале делается чертеж потолочной обрешетки, а затем схема расположения «точек»
Самостоятельная установка светильников
Для разводки питания для элементов потолочной иллюминации лучше использовать провод с медной жилой сечением 0,75 мм (вполне достаточно для маломощных лампочек). При наличии заземления понадобится трехжильный электрокабель, если это не предусмотрено, – двухжильный провод. Кабелей заводится на потолок столько, сколько предполагается автономных зон освещения. Провод ведется по кратчайшему пути от места расположения одной «точки» к другой.
Над расположением каждого светильника делается петля такой длины, чтобы с кабелем было удобно работать под плоскостью будущего потолка (20-25 см). Провод фиксируется к перекрытию произвольно изготовленными пластинами, желательно из непроводящего ток материала (удобно крепить фрагментами пластикового перфорированного уголка, что используется при отделке откосов или арок). Кабель желательно прокладывать в гофрированном полимерном кабель-канале, который защищает провод от случайных повреждений и облегчает его возможную замену при наличии готовой потолочной конструкции.
Второй этап самый простой и предусматривает изготовление отверстий в гипсокартоне в местах будущей установки точечных светильников. Для этого используется дрель (шуруповерт) с насадкой «коронка». Диаметр насадки подбирается чуть больше, чем наружная окружность светильника, заходящая при установке за плоскость ГКЛ (там, где закреплены пружинные фиксаторы). Проделав отверстие, с помощью проволочного крюка обнаруживается и извлекается петля кабеля. Присоединять лампочки еще рано, но провод желательно найти, чтобы удостовериться в правильности расположения отверстия.
Третий этап предусматривает подключение ламп, установку корпусов светильников и соединение питающих проводов с электрической бытовой сетью. Понятно, что сначала нужно присоединить все лампочки и только потом подавать на них питание.
Как происходит соединение проводов? В комплекте с корпусами светильников идут патроны к лампочкам. Если речь идет о светодиодных лампах, то это небольшой пластиковый патрон с двумя отходящими проводками и двумя прорезями в корпусе для присоединения самой лампочки. Резьбовые патроны сейчас применяются редко. Что нужно сделать?
- Через отверстие вынимается проводная петля и разрезается посредине. Все четыре жилы зачищаются на 6-8 мм.
- Для соединения проводов удобно использовать клеммные колодки. С одной стороны вставляются и фиксируются винтами пары разрезанных и зачищенных проводов (красный с красным, синий с синим в разные клеммы), с другой – жилы проводков, идущих от патрона. Дополнительно изолировать клеммную колодку изолентой нужды нет.
- Устанавливается корпус светильника, для чего кверху отгибаются пружинные зажимы, и изделие аккуратно вводится в отверстие. Отпущенные зажимы надежно притягивают светильник к гипсокартонной основе.
- Лампочка присоединяется к патрону (в прорези вводятся два стержня на лампе) устанавливается в гнездо на корпусе и фиксируется пружинным кольцом, что помещается в специальную круговую борозду на внутренней поверхности светильника.
Осталось подключить все предусмотренные схемой «точки», электропитание и наслаждаться собственноручно созданной иллюминацией.
Способы крепления светильников к натяжному потолку
Потолочное покрытие представляет собой тонкое эластичное полотно из ткани или ПВХ, даже под небольшой нагрузкой оно провисает, а от значительной может порваться. Поэтому крепление светильников к натяжному потолку напрямую не делают.
Чтобы встроить фонарь, до монтажа полотна устанавливают закладную. Это специальная пластиковая площадка, которая крепится к черновому перекрытию и находится на одном уровне с багетом. После натягивания потолка закладные располагаются за полотном. К ним и крепят осветительные приборы.
Пластиковые площадки бывают разного диаметра, круглой или квадратной формы и подбираются в зависимости от размера и модели светильника. Выпускают два типа закладных платформ:
- Фиксированного размера. Производятся только круглой формы. В продаже имеется несколько моделей с разным внутренним диаметром: 55, 60, 70, 75, 80, 85, 90 и 112 мм. С обратной стороны кольца имеют отверстия под саморезы для удобного крепления подвесов. Это более дешевый вариант, но такие платформы приобретаются только после покупки светильников, когда известен диаметр корпуса.
- Универсальные. Представляют собой площадки из соединенных колец разного диаметра, которые легко подогнать под светильник любого размера. Подобные платформы удобнее тем, что их можно закупить заранее. При установке кольца вырезаются в соответствии с размером светильника. Универсальные закладные производятся круглой и квадратной формы и продаются в нескольких типоразмерах с шагом 5 или 10 мм. Круглые: 50-100, 55-105, 60-110, 65-115, 125-155, 165-225, 235-305 мм. Квадратные: 50-90, 90-140, 150-200 мм. С обратной стороны платформ так же имеются отверстия под саморезы.
Для крепления используют перфоленту или гибкие металлические подвесы. Это полосы из оцинкованной стали с перфорацией. Ленты сгибаются для придания нужной формы. Через отверстия их прикручивают к закладным и черновому перекрытию. К платформе подвесы крепят саморезами «клопами» (3,5х9,5 мм).
Иногда для монтажа светильников используют регулируемые стойки. Конструкция состоит из двух металлических направляющих и П-образной планки с меняющейся высотой, к которым крепится платформа. Верхняя часть стойки прикручивается к перекрытию. Но такие изделия стоят дороже, а монтировать их неудобно из-за необходимости регулировать высоту с помощью гаечного ключа. Гораздо проще немного согнуть металлические подвесы, к тому же это можно сделать даже после натяжки полотна.
Как установить споты своими руками
Установить осветительные приборы в подвесной потолок очень просто.
Шаг 1. Вам нужно пробросить электрические провода к тем местам, где будут размещены светильники. И это нужно сделать еще до монтажа потолка.
Шаг 2. После завершения этого этапа займитесь отверстиями под споты. Прорежьте их в потолке. Лучше всего использовать для этого круговую пилу. Затем присоедините провода и вставьте осветительные приборы, для этого сожмите фиксаторы и сведите их к верху. Когда вы поместите их в отверстия, фиксаторы следует разжать. Так светильник будет надежно зафиксирован на месте.
Установка точечных светильников в подвесной потолок
Шаг 3. Вкрутите лампы накаливания. С галогенными лампами нужно работать не так, как со стандартными лампами накаливания. Сначала установите втычные разъемы, а потом вставьте лампы в светильники. Для фиксации используйте стопорные колечки, производители дополняют ими каждый комплект осветительных приборов.
Шаг 4. Не забывайте о защите, работайте в перчатках из ткани. К стеклу галогенных ламп не рекомендуется прикасаться голыми руками, ведь изделия могут преждевременно потерять работоспособность.
Как сделать разметку
Поскольку все точечные споты вам придется внутрь, неудивительно, что угол освещения помещения будет ограничен. Около светильника он достигает 30 градусов, а затем, на небольшом расстоянии, свет рассеивается. Чтобы не было теней, а комната была залита ярким светом, располагайте осветительные приборы таким образом, чтобы потоки света пересекались. Эта хитрость позволит добиться того, что помещение будет освещено равномерно. Например, в комнате потолки стандартной высоты, тогда от края стены следует отступать на 60 сантиметров. Споты размещайте друг от друга на расстоянии 1 м.
Популярные варианты расположения точечных светильников
Перед началом работ нанесите метки. Их легко сделать, используя отрезки изоляционной ленты. Отрежьте две небольшие полоски и наклейте их крест-накрест в том месте, где собираетесь установить светильник. Повторите действие, количество наклеек должно соответствовать количеству светильников.
Когда вы сделаете разметку, посмотрите на расположение меток. Это нужно сделать после того, как крестики будут равномерно распределены по потолку. Возьмите рулетку и измерьте расстояние между соседними метками. Сделайте коррекцию, если это необходимо.
Не помещайте светильники в места стыка двух панелей. Когда разметка будет завершена, можно переходить к следующему этапу.
Разметка потолка под светильники
Как сделать отверстия под споты
Для того чтобы сделать отверстия, приготовьте следующие инструменты.
- Приобретите электрическую дрель. Если ее нет, используйте обычный шуруповерт.
- Приготовьте коронку. она должна быть по дереву. Ориентируйтесь на диаметр спотов, обычно он равен 6,8 сантиметрам.
Коронку вставьте в электроприбор, вырежьте с ее помощью отверстия. Если коронки нет, то круги будет сделать тяжелее. В этом случае купите сверло по дереву или металлу. Также понадобится канцелярский нож.
Коронка для гипсокартона
Нарисуйте круг требуемого диаметра. Он должен быть чуть меньше диаметра наружной части осветительного прибора, тогда светильник не провалится внутрь. Просверлите отверстие, используя тонкое сверло. Канцелярским ножом удалите заусенцы на поверхности материала. Когда все отверстия будут готовы, можно переходить к следующему этапу.
Конструкция приборов и разновидности
Основная область применения точечных светильников — подвесные и накладные системы, включая гипсокартонные плиты, в которых предусмотрено определенное расстояние между черновым потолком и новой конструкцией. Эта пустая полость используется для размещения задней части устройств, проводов и других электротехнических элементов. Светильники могут крепиться к потолку и стенам. Нередко их используют для декорирования шкафов, осуществления подсветки открывающейся дверцы.
Любой точечный светильник состоит из нескольких основных элементов:
- корпус устройства с лапками, дополненными пружинами и использующимися для крепления патрона;
- отражатель, позволяющий задавать направление светового потока;
- декоративная панель, крепящаяся снаружи;
- источник света.
Осветительные приборы делятся на два основных типа: накладные и встраиваемые. Для фиксации первых используются специальные клипсы, что упрощает монтаж точечных светильников на горизонтальные и вертикальные поверхности. Главное отличие связано с тем, что декорированная панель находится не на одном уровне с потолком или стеной, а частично выступает от него. Это массивные приборы, которые не подходят для малогабаритных комнат.
Встроенные точечные изделия помещают в заранее проделанные отверстия. Они полностью в них утопают и не выступают за пределы потолка, стены или корпуса мебели.
Все без исключения светильники классифицируются по типу используемых источников света и бывают:
- галогенные;
- люминесцентные;
- светодиодные.
В зависимости от выбора источника света изменяются эксплуатационные характеристики прибора.
Галогенные лампы экологически безопасны, имеют более продолжительный срок эксплуатации по сравнению с обычными с нитью накала. Свет получается ярким, приближенным к естественному, поэтому подходит для чтения, выполнения работы и отдыха. С другой стороны, главными недостатками называют высокое энергопотребление и неустойчивость к перепадам напряжения.
Люминесцентные лампочки позволяют уменьшить затраты на энергосбережение так же, как и светодиодные. Стоимость последних выше, но они характеризуются большей долговечностью. По сравнению с лампами накаливания люминесцентные источники затрачивают меньше электроэнергии (приблизительно на 80 %)
При эксплуатации ламп помните, что внутри колбы содержится небольшое количество ртути, поэтому нужно проявлять осторожность
Подсоединение китайской люстры
Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.
Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.
Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).
После проверки начинаете группировать провода, как описано выше.
Это интересно: Как подключить однофазный электродвигатель на 220 вольт — рассмотрим досконально
Какой тип светильника выбрать?
В точечный светильник можно установить любой тип лампы – светодиодную, галогенную, лампу накаливания. Рассмотрим каждый тип подробней.
Потолочные светильники с галогенными лампами можно использовать в подвесных системах с небольшой высотой. Это безусловное преимущество, ведь такое освещение можно использовать практически во всех конструкциях. Галогенки дают интенсивный яркий свет, что весьма ценно, но зато замена их не так проста – сначала нужно снять фиксирующее кольцо, и только тогда можно перейти к замене.
При правильной установке, такой светильник будет служить раза в 2-3 дольше, чем обычный, еще и экономия электроэнергии при этом немалая.
Точечный светильник может быть оснащен и лампой накаливания. Это конечно редкость в таком типе освещения, но изредка встречается. Использовать такое устройство можно только при высоких потолках, потому что лампы накаливания сильно нагреваются. Подключение и замена таких ламп предельно проста и всем хорошо известна, но и срок ее службы совсем небольшой.
Светодиодные светильники – самый оптимальный выбор на данный момент. Светодиоды, использующиеся в данном устройстве, имеют массу преимуществ:
- максимально экономны – меньше всего потребляют электроэнергии
- долговечны– имеют самый долгий срок службы
- обеспечивают яркий, интенсивный свет.
- компактны – могут использоваться тогда, когда расстояние между базовым и декоративным потолком небольшое.
- не нагреваются при работе – поэтому не будут повреждать материалы потолочной конструкции.
Есть светодиодные лампы разного оттенка, потому подобрать освещение, максимально гармонирующее с вашим интерьером – не проблема. Установка их имеет некоторые особенности, однако, без серьезных трудностей.
Что такое точечный светильник
Стандартный светильник используется повсеместно и представляет собой конструкцию, состоящую из следующих элементов:
- корпус;
- провода;
- патрон (может быть электрическим);
- фиксаторы (2 шт.).
Возможно усложнение конструкции, в этом случает она дополняется шарнирами. С их помощью выполняется регулировка, изменяется направление освещения. Сами по себе светильники – источники, свет из которых исходит направленно.
Промышленность предлагает потребителям разные лампы накаливания, многие из них предназначены специально для отдельных спотов. Каждая лампа состоит из колбы приплюснутой формы, где находится специальный отражатель. В продаже есть и галогенные изделия, такие лампы имеют дополнительный стеклянный корпус.
Устройство и выбор точечных светильников
Светильники, в которые вкручивают галогенные лампы, имеют меньший размер. Если сравнить с обычными изделиями, то такие приборы освещения меньше в два раза. Галогенные лампы служат в два-три раза дольше простых.
Предприятия выпускают и светодиодные лампы, они великолепно заменяют все названные выше. Такие лампы имеют мощные светодиоды, которые заменяют обычную вольфрамовую нить. Изделия энергоэффективны, а по длительности службы не имеют себе равных. Специалисты говорят, что будущее именно за такими источниками света.
Таблица. Соответствие светодиодных лам и ламп накаливания.
Светодиодные лампы, Вт
Соответствие лампе накаливания, Вт
Даже самая красивая люстра не убережет потолок от появления теней. Все дело в том, что свет, исходя от одного источника, неодинаково освещает центр и углы комнаты. Установив точечные светильники, которые еще называют спотами, вы создадите равномерное освещение, подчеркнете достоинства интерьера.
При использовании одного источника света, на потолке появляются тени, а само помещение освещается неравномерно
Частые ошибки при подключении
Основные ошибки связаны с подключением к двойному выключателю. Наиболее распространены три из них.
Как устроена нормальная схема подключения люстры, например двух или трехрожковой? Есть фаза, которая приходит в соединительную коробку.
Далее она опускается на входной контакт двухклавишника. После чего разделяется, и уже двумя другими проводами возвращается в распайку и идет на потолок к светильнику.
При этом ноль приходит только в коробку и сразу же идет на люстру, не спускаясь к выключателю.
Вот тут то и кроется первая ошибка. Многие по незнанию или перепутав маркировку, спускают вниз к выключателю как фазу, так и ноль.
Заводят на клеммы, после чего начинают включать клавишу, а у них выбивает автомат.
Запомните, ноль никогда не должен заходить в выключатель, а только фаза. Нулевая жила сразу должна уходить на потолок.
Вторая ошибка опять связана с нолем. Перепутав два провода, можно завести через выключатель ноль, а не фазу.
Может быть даже и работать у вас будет все исправно, однако напряжение при этом будет постоянно присутствовать на светильнике. Это чревато ударом тока, когда вы захотите поменять лампочки.
Выключив клавишу, вы разорвете нулевую жилу, а фаза по прежнему будет напрямую заходить на рожковые патроны люстры.
Чем еще опасно такое подключение? Через нити накала лампочки, фаза будет приходить на клеммные зажимы самого выключателя. Если вы снимите с него крышку, и начнете проверять индикаторной отверткой свечение на контактах, то сильно удивитесь.
У вас даже в выключенном состоянии клавиш, индикатор будет светиться и показывать присутствие напряжения, как на одной, так и на другой клемме.
Более того, если сделать подобный замер под потолком на люстре, то и там обнаружите наличие напряжения на всех трех проводах, кроме заземляющего.
Чтобы этот эффект исчез, достаточно выкрутить из плафонов сами лампочки.
Третья ошибка возникает при подключении фазной питающей жилы на выключателе, не к основному общему контакту, а к одному из отходящих. В этом случае у вас будет светиться только половина люстры.
При нажатии второй клавиши и отжатой первой, лампочки гореть не будут. Кстати, иногда такое неправильное подключение можно выявить заранее, по исчезновению работоспособности подсветки выключателя.
Если диодная подсветка перестала работать, задумайтесь, может быть вы уже что-то сделали не так.
А если вы вешаете и монтируете люстру не изначально на чистый потолок, а уже меняете существующую, и вдруг у вас возникли проблемы после ее подключения, с чего начинать поиск неисправности?
Прежде всего, снимайте защитные декоративные накладки с выключателя, и индикатором проверяйте, приходит ли фаза и куда именно. Перед этим предварительно не забудьте выкрутить все лампочки в светильнике, из-за причин изложенных выше.
При нормально собранной схеме, фаза должна приходить на общий контакт. Если это не так, меняйте его местами.
А если фазы вообще нет, то ищите проблему в распайке. Скорее всего, вы пустили вниз к выключателю нулевой провод.
Кстати, вы можете изначально собрать всю схему без ошибок и замечаний, а через какое-то время, к своему удивлению обнаружить, что через выключатель идет ноль, а не фаза. Что за мистика подумаете вы?
Никакой магии электричества здесь нет. Скорее всего, в вашей многоэтажке, посторонние электрики занимались ремонтом общей проводки. Либо вам заменили счетчик, и при данной работе, изначально еще в “голове” перепутали фазу и ноль.
Увы, и такое зачастую бывает и никто от этого не застрахован.
Источники – https://cable.ru, Кабель.РФ
Светодиодные точечные светильники
В магазинах, торгующих осветительными приборами, представлен широкий ассортимент встраиваемых точеных светильников, рассчитанных на работу с разными типами ламп. Форма, цвет и размер также могут значительно отличаться, но установка всегда выполняется по одной технологии.

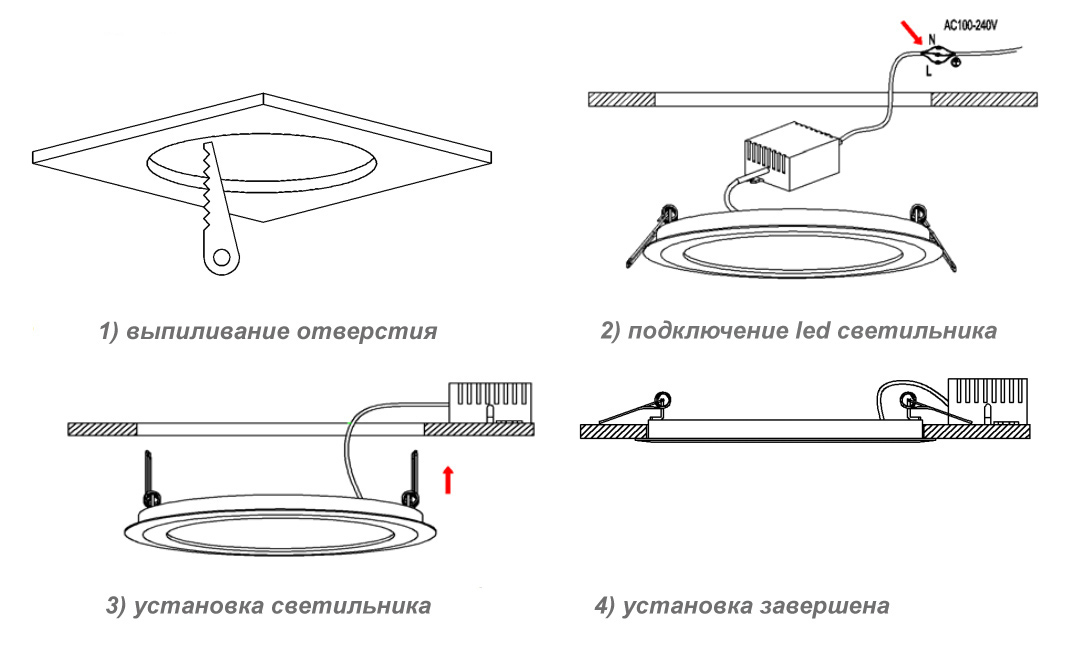

Предлагаю рассмотреть стандартный способ монтажа данного типа осветительных приборов. В качестве примера будут использоваться точечные светильники
для гипсокартонных потолков марки СВЕТОКОМПЛЕКТ, оснащенные цоколем G5.3.
Необходимо уточнить, что используемые лампы с цоколем G 5.3 в могут быть разных типов: люминесцентные, галогенные или светодиодные. В последнее время популярностью пользуются именно светодиодные лампы, обладающие рядом преимуществ:
- – свет от лампы направлен в одном направлении (нет обратного свечения) – важный фактор при установке в подвесные и натяжные потолки ;
- – компактность, установочная высота лампы обычно не превышает 50 мм;
- – высокие показатели светового потока;
- – экономичность, светодиодная лампа мощностью всего в 4 Вт, по показателям светового потока сравнима со стандартной 60-ти ваттной лампой накаливания. Лампы идеально подходят для практической реализации концепции энергосбережения, которая с каждым днем становится все более актуальной;
- – низкое тепловыделение в сравнении с галогенными лампами;
- – отсутствует эффект мерцания, характерный для компактных люминесцентных ламп;
- – современные светодиодные светильники можно использовать не только для подсветки определенных зон в комнате, но и в качестве основного источника освещения;
Справедливости ради можно заметить, что галогенные лампы обладают более широким спектром светового излучения, но эта характеристика не играет особой роли при выборе источника освещения.
Подключение светильников к двойному выключателю
Под двойным выключателем понимается прибор особой конструкции, в котором вместо одного перекидного контакта встроены сразу два.
Перед тем как подключить двойной выключатель – потребуется обратить внимание на следующую деталь. В этом случае принцип подсоединения и порядок проведения операций остается тем же, что был рассмотрен в предыдущем разделе. Отличие состоит лишь в количестве подключаемых к верхним клеммам проводов
При проведении коммутаций нужно учесть следующие моменты:
Отличие состоит лишь в количестве подключаемых к верхним клеммам проводов. При проведении коммутаций нужно учесть следующие моменты:
- Фазный провод должен располагаться снизу и подводиться к двойному выключателю со стороны нижней клеммы.
- На корпусе типового прибора – двойного выключателя сверху имеются два контакта.
- К каждому из них подсоединяется провод от отдельной группы осветителей (лампочек).
После того как удалось подключить двухклавишный выключатель – с его помощью можно будет включать либо одну группу осветителей, либо другую. При необходимости, нажав сразу на обе клавиши, можно зажечь все лампы одновременно.
Этапы установки точечных светильников
Процесс подключения сводится к последовательному выполнению следующих этапов:
Этапы подключения точечного светильника.
- проектирование и разметка;
- прокладка и протяжка кабелей в места монтажа;
- выполнение отверстий и подключение;
- тестирование подключений.
Подобная подробная разбивка на этапы связана с тем, что часть работ должна быть выполнена при формировании потолочного покрытия.
Планирование мест расположения светильников производят до того, как произвести обшивку его отделочным материалом, то есть в процессе монтажа каркаса.
Проектирование приобретает особый смысл при наличии нескольких уровней у потолка. В этом случае необходимо предусмотреть прокладку проводки в места крепления светильников на каждом из уровней, учитывая распределение светового потока. Светильники, которые расположены в пределах одного уровня, должны собой образовывать один единый контур.
При планировании количества точечных светильников, которые обеспечат требуемую освещенность пространства, необходимо учесть, что расстояние от стены до них должно составлять не более 60 см, а расстояние между центрами – 25-30 см. При этом светильник от каркаса должен отстоять не менее чем на 30 см. Если светильник расположить ближе к каркасу, то установка его на конечном этапе может быть затруднена.
Устройство светильника.
Наличие и расположение остальных осветительных приборов в помещении оказывает влияние на окончательное количество светильников. Точечный светильник может быть оснащен механизмом поворота, с помощью которого направление потока света может быть изменено. Поэтому они могут быть отведены при использовании нескольких светильников одновременно.
Проводка прокладывается на этапе установки каркаса. Она укладывается в специальные короба или закрепляется на нем таким образом, чтобы при выполнении отверстий под споты ее достать не составило труда. Если с выбором мест для установки точечных светильников в процессе монтажа каркаса не представляется возможным, то можно проложить кабель только к 1 светильнику. А каждый следующий точечный светильник присоединять к предыдущему, протягивая провод уже в смонтированном потолочном покрытии. Но такой способ прокладки проводки несколько нарушает технику безопасности, так как провода остаются лежать непосредственно на поверхности подвесного потолка.
Кабель при прокладке по каркасу или в защитных коробах можно использовать с 2 или 3 жилами. Петля для крепления каждого точечного светильника оставляется величиной в 10-15 см. Она прикрепляется к каркасу недалеко от места размещения точечного светильника при помощи пластиковой стяжки. Но крепление не должно быть плотным, чтобы не вызывать затруднений при ее демонтаже при окончательном подключении.
Просверливание отверстий под каждый точечный светильник осуществляется по окончании выполнения монтажа потолка. Правильное проектирование мест размещения спотов позволяет избежать их расположения на металлических элементах каркаса. Кроме того, если точечный светильник располагается на стыке между обшивочными листами, то его следует перенести или перераспределить листы таким образом, чтобы стык был перенесен на требуемое расстояние.

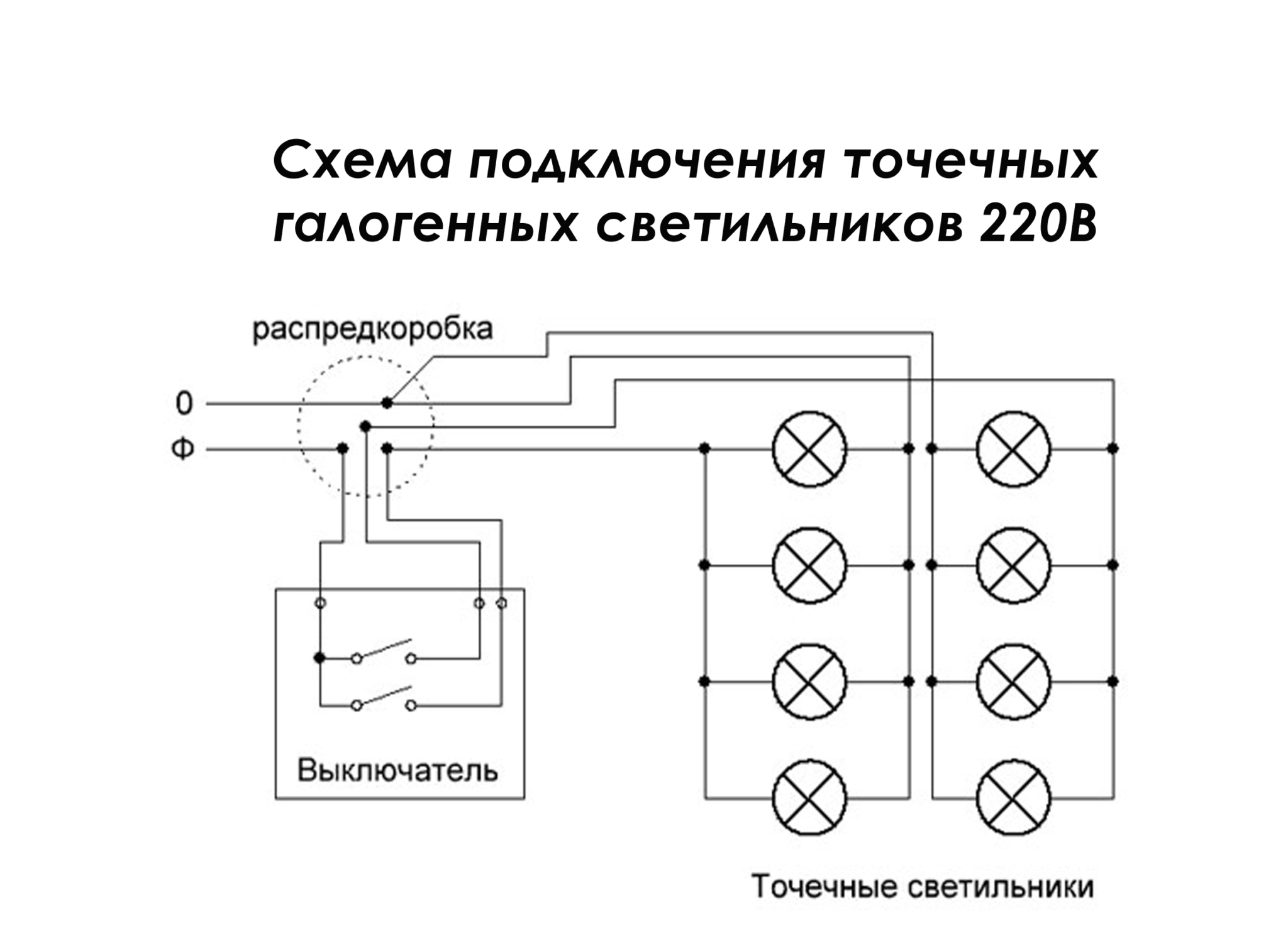

Схема подключения нескольких групп светильников.
Отверстия просверливаются дрелью со специальной насадкой – кольцевой пилой, центральное сверло которой устанавливается в центр расположения светильника. Образуется идеально ровный круг, что позволяет избежать ненужных зазоров. Диаметр такой пилы должен быть меньше соответствующего внешнего размера светильника на 3-4 мм, но больше на 3-4 мм, чем внутренние размеры.
После того как все отверстия просверлены, необходимо достать петлю провода, которая была оставлена для крепления спота. Если такие петли не были выполнены или проводка под каждый точечный светильник не подведена, то необходимо протянуть кабель к ним. Протягивание провода необходимо начинать с крайнего светильника, постепенно перемещаясь далее по линии их монтажа. Это можно сделать при помощи крюка, который изготавливается из прочной проволоки.
