Как правильно подключить провод СИП к модульному автомату

Как выбрать СИП под вводной автомат?

Подключение СИП (силового интегрального пускателя) к вводному автомату является важной составляющей электромонтажных работ. Чтобы выполнить данную задачу правильно, необходимо правильно выбрать СИП под вводной автомат

В этом разделе мы рассмотрим основные критерии выбора.

1. Номинальный ток СИП

Один из основных критериев выбора СИП под вводной автомат — это номинальный ток, который должен соответствовать номинальному току вводного автомата. Номинальный ток СИП должен быть равным или несколько больше номинального тока вводного автомата.

2. Управление и защита

В зависимости от конкретных требований и задач управления и защиты, необходимо выбирать СИП с соответствующими функциональными возможностями. Например, СИП может иметь встроенную защиту от короткого замыкания, перегрузки, пониженного и повышенного напряжения.

3. Напряжение управления

Необходимо выбирать СИП с напряжением управления, которое совпадает с напряжением системы, к которой он подключается. Например, если в вашей системе используется напряжение 220 В, то необходимо выбирать СИП с напряжением управления 220 В.

4. Размеры и монтаж

При выборе СИП под вводной автомат также следует учитывать его размеры и возможность монтажа в заданном пространстве. Некоторые СИП имеют компактный дизайн и могут быть легко установлены на DIN-рейку.

5. Надежность и качество

Покупая СИП, обратите внимание на его производителя и качество изготовления. Надежные и качественные СИП обеспечивают долговечную работу и надежную защиту электрической системы

Учитывая все эти критерии, вы сможете выбрать подходящий СИП под вводной автомат и выполнить правильное подключение в соответствии с требованиями и нормами электробезопасности.

Схема ввода электричества

Завести электричество в дом можно двумя способами:

• Через стену.
• Через фундамент.

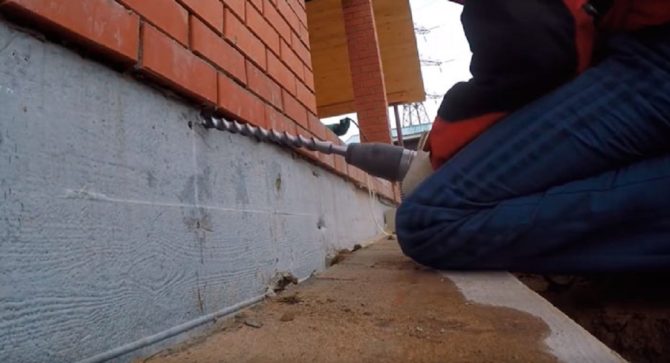

При первом варианте в стене делается отверстие, в которое закладывается труба. Однако радиус загиба не должен быть равен 90°. Наоборот, он должен быть плавным, иначе кабель повредит сам себя.

В стену закладывают металлическую гильзу, причём она должна быть обработана для предотвращения повреждения кабеля.

Завод кабеля в дом через фундамент опасен тем, что со временем земля обязательно просядет, а значит, фундамент передавит кабель. Поэтому ввод через стену предпочтителен.

Схема электропроводки и компоновка распределительного щитка для каждого домовладения будут разными. Однако есть правила, обязательные для выполнения.

Придерживаются таких принципов:

1. Электроэнергия сначала приходит на рубильник или автоматический выключатель. Это позволяет обесточить всю электропроводку.
2. За вводным автоматом или рубильником размещают электрический счётчик.
3. После электросчётчика устанавливают общий автоматический выключатель.

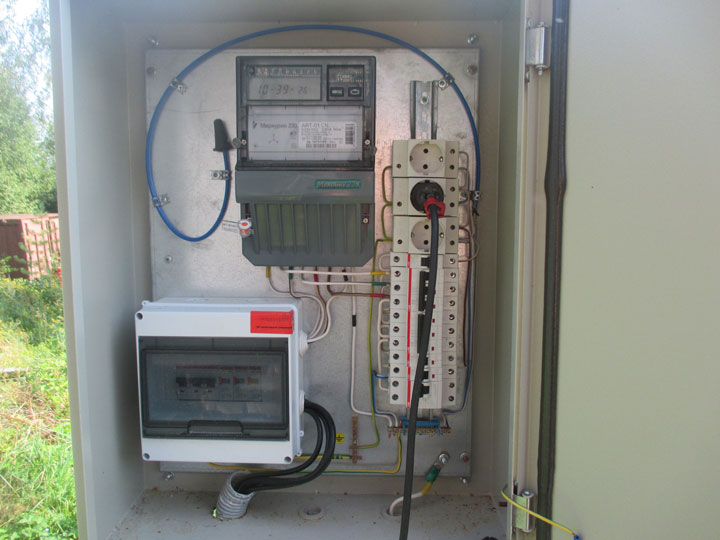

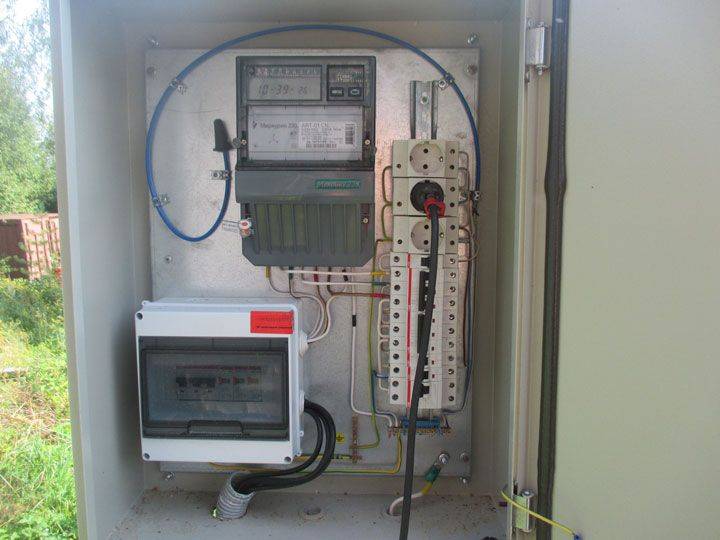

Электрический щит можно выполнить двойным. Первый щиток с электросчётчиком, вводными автоматами будет установлен на улице. Это позволит контролёрам энергосбытовой компании снимать показания счётчиков, не беспокоя жильцов дома. Кроме того, счётчик и вводной автомат должны быть опломбированы. Но пломбируют не сам автомат. Его устанавливают в боксе с проушинами для пломбировки, как изображено на фото.

После уличного щитка электроэнергия приходит в дом, где установлен ещё один распредщит. В таком щитке будут находиться защитные аппараты линий, питающих освещение, и разные электроприборы.

Заключение

При работе в электроустановках необходимо знать и соблюдать Правила охраны труда в действующих электроустановках. Разумеется, производить работы в таких электроустановках должен квалифицированный персонал. Любое отступление от правил может привести к трагическим последствиям.

Предыдущая
ЭлектрикаИзмерения напряжения в розетке 220В тестером
Следующая
ЭлектрикаКак подключить розетки и по какой схеме их соединять

Спасибо, помогло!Не помогло

Как выбрать автомат?

Перед тем, как начинать монтаж защитных автоматических выключателей, нужно выбрать их, а также разобраться в тонкостях подсоединения. Люди, которые хотят узнать, как подключить автоматический выключатель, задаются различными вопросами. Например, до или после счетчика подключаются автоматы в распределительном щите? Должен ли ставиться автомат ввода? Эти и другие нюансы подключения интересуют пользователей.

Основные параметры автоматических выключателей

К характеристикам защитных автоматов относятся:

• Номинальная величина тока (в Амперах).
• Рабочее напряжение электросети (в Вольтах).
• Максимальный ток короткого замыкания.
• Предельная коммутационная способность.
• Число полюсов.

Предельная коммутационная способность характеризуется максимально допустимой величиной, при которой выключатель способен работать. ПКС бытовых устройств может составлять 4,5, 6 или 10 кА.

Причиной возникновения перегрузки становится подключение к электросети устройств с чрезмерно высокой суммарной мощностью, что приводит к превышению допустимой температуры контактных соединений и кабелей.

Учитывая это, нужно устанавливать в цепь пакетник, величина тока отключения которого не меньше расчетной, а лучше – если несколько превышает ее. Чтобы определить расчетный ток, нужно суммировать мощность приборов, которые предполагается подключить к цепи (для каждого из них этот показатель имеется в паспорте). Полученное число нужно разделить на 220 (стандартная величина напряжения в бытовой сети). Полученный результат и будет величиной тока перегрузки. Следует также учитывать, что он не должен превышать номинал тока, который способен выдержать провод.

Величина тока отключения при КЗ – это показатель, при котором защитный автомат отключается. Расчет тока КЗ производится при проектировании линии по формулам и справочным таблицам, а также с использованием специальной аппаратуры. Исходя из полученной величины, определяется тип защиты. На небольших объектах и в бытовых сетях используются автоматы типа B или C.

Ввод в дом проводом СИП

Возможно кому-то не известна аббревиатура СИП расшифровывается, как — самонесущий изолированный провод. Его придумали на замену обычным алюминиевым проводам, которые иногда тырят сборщики металлолома. По сути это обычный витой алюминиевый провод, но теперь он в находится в изоляции, которую необходимо удалять и поэтому СИП кабеля стали не интересны сборщикам металла.

Для осуществления ввода в дом проводом СИП мы приобрели в магазине следующие элементы арматуры для СИП и остальные элементы коммутации:

1. Провод СИП 2х16 длинной — 12 метров;
2. Анкерный зажим для СИП кабеля 4х16 — 2 штуки;
3. Зажимы прокалывающие ответвительные — 2 штуки;
4. Оцинкованный уголок с отверстиями — 1 штука;
5. Герметичная коробка с DIN рейкой — 1 штука;
6. ПВХ гофра с креплениями — 20 метров;
7. Двужильный медный кабель АВВГ 2х10 — 15 метров.
8. Автоматический выключатель EKF ВА47-73 — 2 штуки.

С нашей стороны: на фронтоне дома был установлен уголок при помощи болтового соединения, к которому был закреплен анкерный клиновой зажим для СИП.

Монтаж СИП на фронтоне дома

Анкерный зажим СИП

Так как кабель СИП имеет полиэтиленовую изоляцию, согласно ПУЭ, его нельзя заводить в дом!

Исходя из вышесказанного, чтобы осуществить дальнейшее подключение электричества в дом был использован алюминиевый кабель АВГ сечением 10 мм2, который был предварительно затянут в гофру ПВХ.

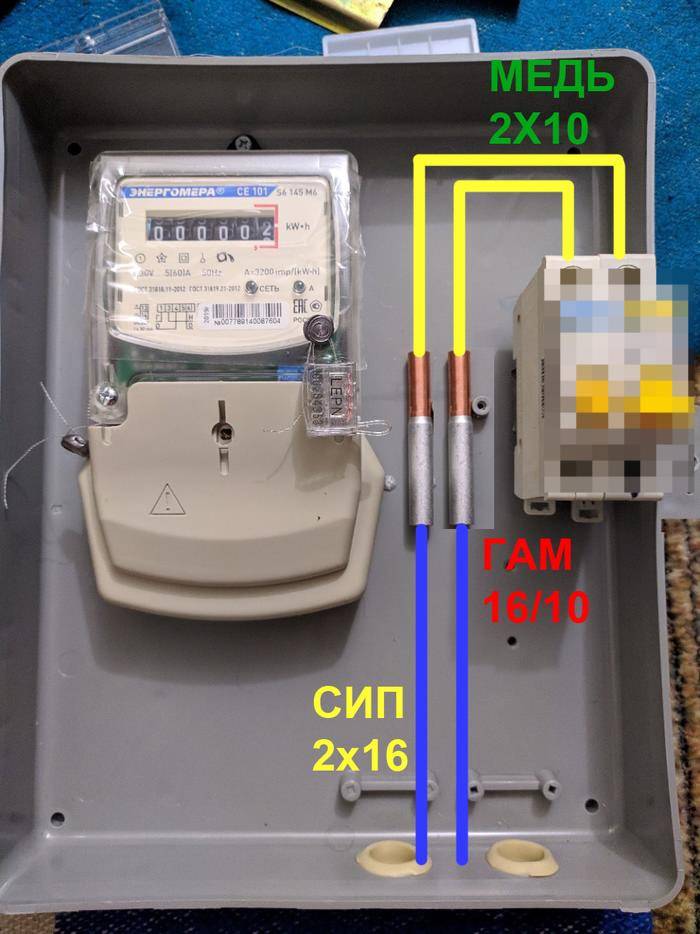

Для соединения провода СИП и кабеля АВВГ можно было использовать соединители типа орех. Но так как кабель будет проходить через дом, для его защиты был установлен автоматический выключатель который и осуществил соединение между этими проводниками.

Автомат на ввод в дом

Со стороны дачного кооператива: электрик забрался на столб, закрепил на металлическом хомуте ещё один анкерный зажим. Затем в этом зажиме, при помощи клина, он закрепил провод СИП. А при помощи ответвительных зажимов с прокалыванием изоляции СИП подключил наш провод к магистральной линии

Монтаж СИП на столбе

Зажим прокалывающий ответвительный для СИП

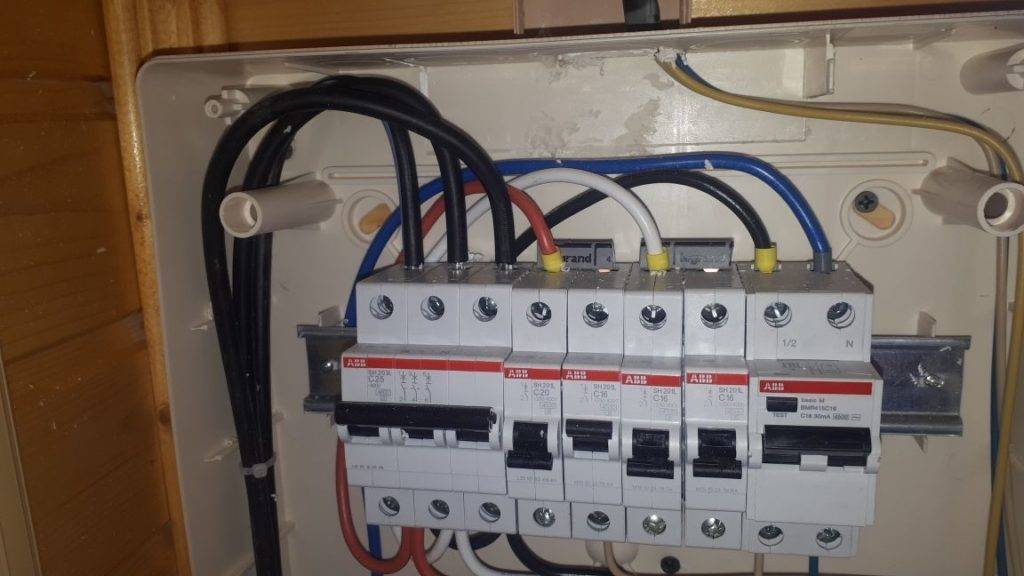

Непосредственное подключение в обычный автомат

Данное подключение имеет право на жизнь и большинство электриков именно таким образом его и выполняют. Контакты автоматов луженные и допускают подключение как медных так и алюминиевых проводников. Вот например официальный ответ от компании АВВ на возможность подключения алюминиевых проводов к их оборудованию, а конкретно к модульным автоматам. Правда стоит отметить, что речь идет не именно про СИП, а просто алюминиевый провод (взято отсюда).

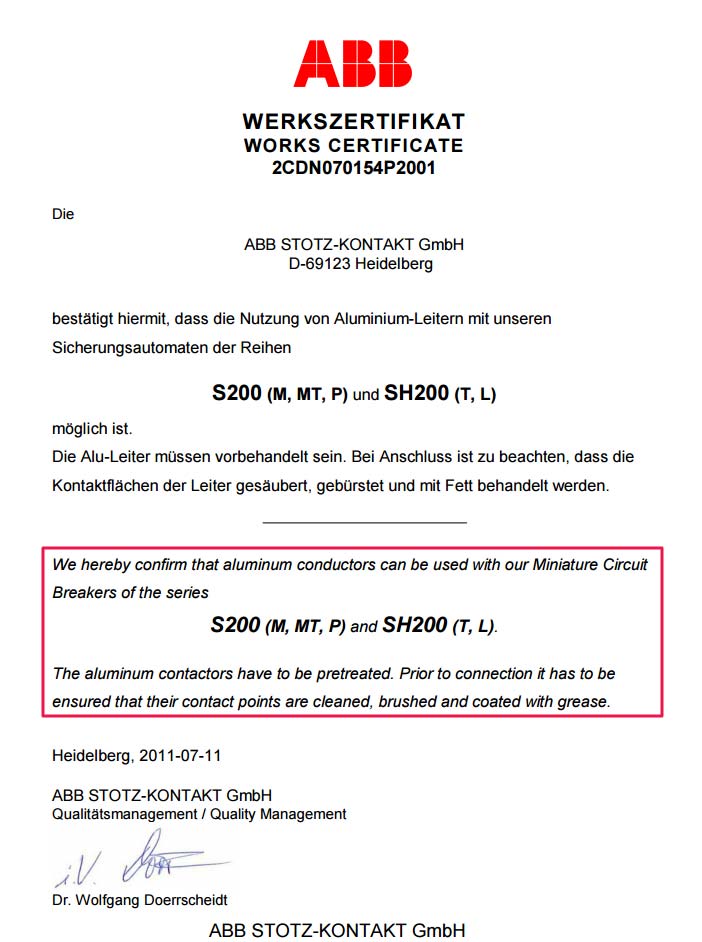

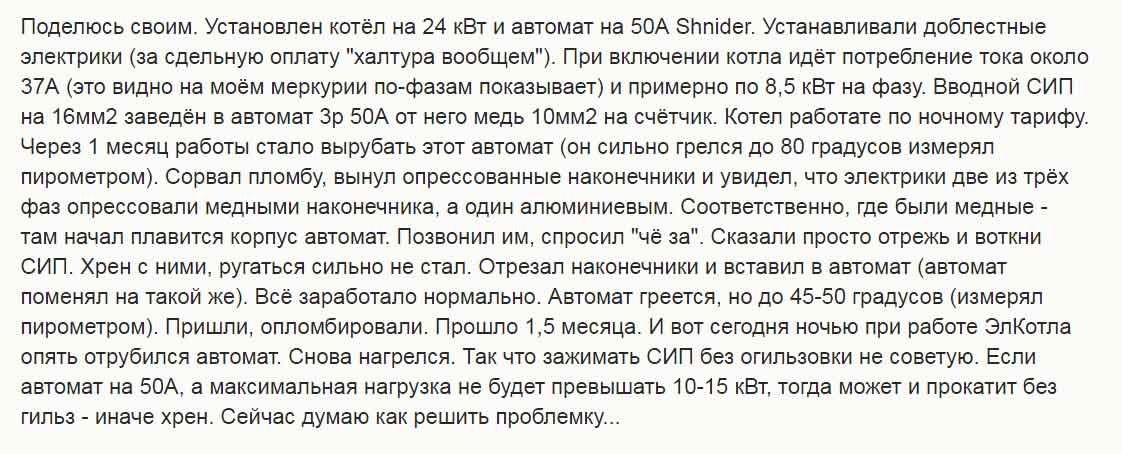

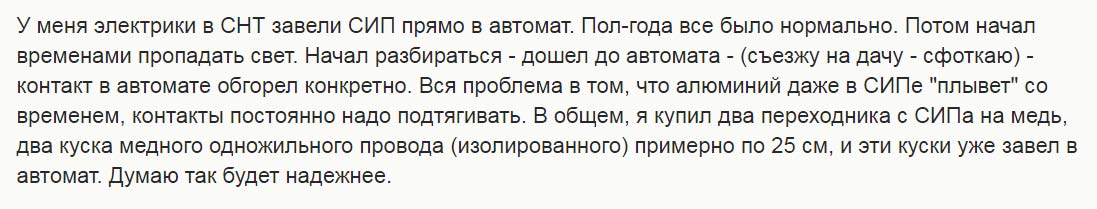

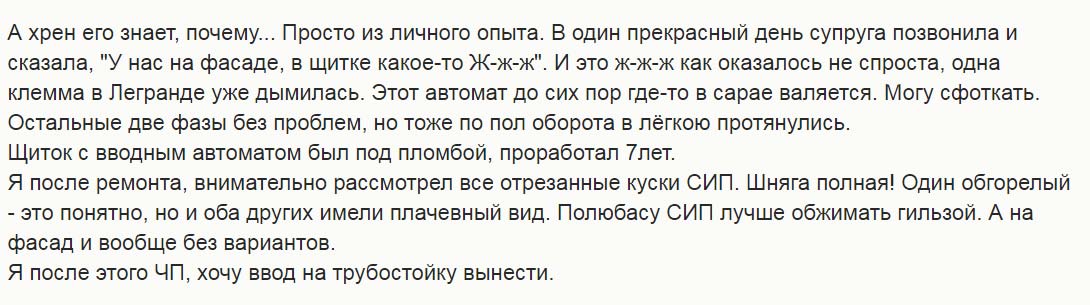

Многие уже выполнили такое подключение и в дальнейшем столкнулись со следующим (отзывы с forumhouse.ru):

Из-за многожильной структуры провода СИП, при его зажатии в обычном контакте автомата, не все жилы задействуются, а используется лишь малая площадь контакта от возможной.

Ниже фото реального СИП после его зажатия в автомате, обратите внимание на всего лишь две жилы зажатые контактной поверхностью (вдобавок еще и передавленные из-за несоблюдения усилия зажатия). Вследствие этого через пару тройку лет контакт начинает греться и подгорать, изоляция СИП плавится. Вследствие этого через пару тройку лет контакт начинает греться и подгорать, изоляция СИП плавится

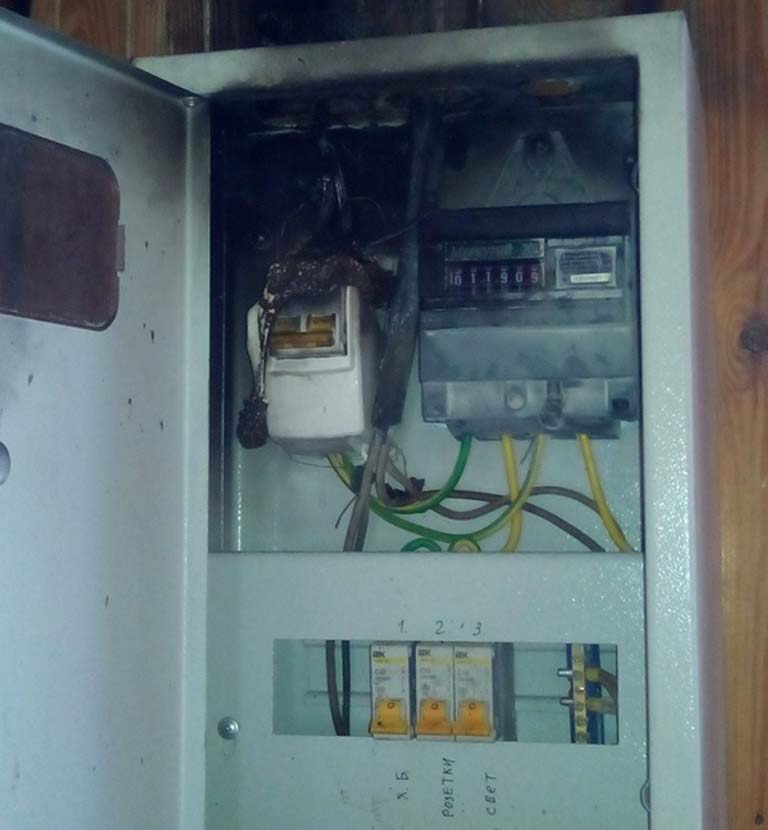

Вследствие этого через пару тройку лет контакт начинает греться и подгорать, изоляция СИП плавится.

Уже всего лишь через год, винт такого контакта можно будет спокойно довернуть минимум на четверть оборота. Если этого не делать в конечном итоге напрочь выгорает сам автоматический выключатель, а далее требуется его замена.

Хорошо если СИП у вас с запасом, так как подгоревший участок приходится выкусывать, зачищать и заводить заново. Проблему можно частично решить если периодически, хотя бы пару раз в год подтягивать контакт на автомате. Но это не всегда возможно.

Так энергоснабжающие организации заставляют пломбировать либо весь шкаф учета с автоматом и счетчиком, либо на автомат одевается защитная крышка, которая тоже оказывается под пломбой. И соответственно доступа у вас к контактам выключателя уже не будет.

Еще один минус — если у вас вдруг СИП оказался сечением не 16мм2, а 35 или все 50мм2 (другого просто не было в наличии), то в модульные автоматы до 40А он попросту не влезет. Большинство из них, как правило рассчитаны на сечение вводных проводников максимум до 25мм2.

Выбор кабеля соответствующего типа

Для правильного подключения сип кабеля к автомату необходимо выбрать кабель, соответствующий типу автомата и его требованиям.

В первую очередь следует обратить внимание на следующие характеристики кабеля:

Тип подключения — необходимо учитывать тип сип кабеля и его совместимость с автоматом.
Количество проводов — сип кабель может иметь разное количество проводов, поэтому важно выбрать кабель с соответствующим числом проводов для подключения.
Длина кабеля — следует учесть необходимую длину кабеля для подключения, чтобы избежать его излишнего изгиба или натяжения.
Материал проводников — проводники кабеля могут быть выполнены из различных материалов, например, меди или алюминия, и выбор зависит от требований качества сигнала и электрических характеристик.

При выборе кабеля также стоит обратить внимание на его бренд и качество, так как некачественный кабель может привести к нестабильной работе сип автомата. Оптимальным вариантом является использование кабеля, рекомендованного производителем автомата, так как он будет точно соответствовать его требованиям и гарантировать надежную работу

Оптимальным вариантом является использование кабеля, рекомендованного производителем автомата, так как он будет точно соответствовать его требованиям и гарантировать надежную работу.

Технология монтажа

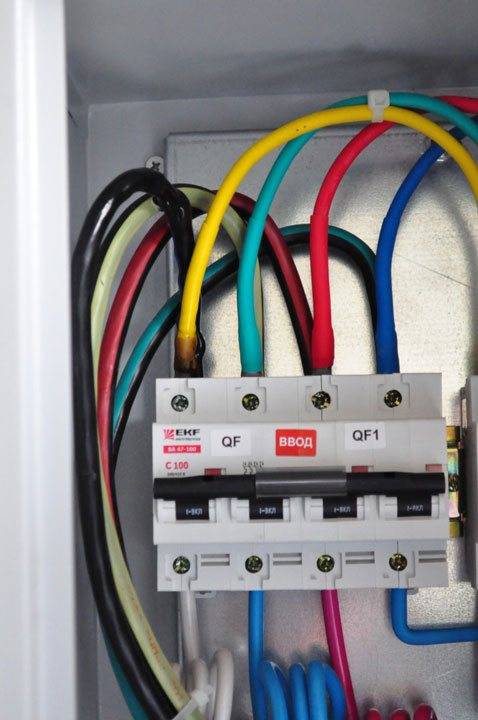

Итак, из всех перечисленных способов наиболее оптимальным является подключение СИП к вводному автомату в щитке. Такой вариант монтажа рассматривается на видео ниже:

Чтобы подключить самонесущий изолированный провод к автоматическому выключателю, его необходимо предварительно обжать. Как это выглядит, можете просмотреть на видео-обзоре:

Если же под рукой нет штыревых наконечников, есть еще один вариант, не самый надежный, но все же ему есть место быть. Интересное решение, как подключить СИП к автомату предоставлено в этом видео примере:

Теперь вы знаете, как может быть выполнено подключение СИП к дому. Надеемся, предоставленные фото и видео примеры монтажных работ были для вас полезными и интересными!

Наверняка вы не знаете:

Непосредственное подключение в обычный автомат

Данное подключение имеет право на жизнь и большинство электриков именно таким образом его и выполняют. Контакты автоматов луженные и допускают подключение как медных так и алюминиевых проводников. Вот например официальный ответ от компании АВВ на возможность подключения алюминиевых проводов к их оборудованию, а конкретно к модульным автоматам. Правда стоит отметить, что речь идет не именно про СИП, а просто алюминиевый провод (взято отсюда).

Многие уже выполнили такое подключение и в дальнейшем столкнулись со следующим (отзывы с forumhouse.ru):

Из-за многожильной структуры провода СИП, при его зажатии в обычном контакте автомата, не все жилы задействуются, а используется лишь малая площадь контакта от возможной.

Ниже фото реального СИП после его зажатия в автомате, обратите внимание на всего лишь две жилы зажатые контактной поверхностью (вдобавок еще и передавленные из-за несоблюдения усилия зажатия).

Вследствие этого через пару тройку лет контакт начинает греться и подгорать, изоляция СИП плавится.

Уже всего лишь через год, винт такого контакта можно будет спокойно довернуть минимум на четверть оборота. Если этого не делать в конечном итоге напрочь выгорает сам автоматический выключатель, а далее требуется его замена.

Хорошо если СИП у вас с запасом, так как подгоревший участок приходится выкусывать, зачищать и заводить заново. Проблему можно частично решить если периодически, хотя бы пару раз в год подтягивать контакт на автомате. Но это не всегда возможно.

Так энергоснабжающие организации заставляют пломбировать либо весь шкаф учета с автоматом и счетчиком, либо на автомат одевается защитная крышка, которая тоже оказывается под пломбой. И соответственно доступа у вас к контактам выключателя уже не будет.

Еще один минус — если у вас вдруг СИП оказался сечением не 16мм2, а 35 или все 50мм2 (другого просто не было в наличии), то в модульные автоматы до 40А он попросту не влезет. Большинство из них, как правило рассчитаны на сечение вводных проводников максимум до 25мм2.

Подключение СИП к автомату через клеммы

А что делать если все автоматы и СИП уже закуплены, а заниматься кустарными переделками соединительных гильз нет ни времени, ни желания? При этом хочется добиться нормального контакта с использованием заводских материалов.

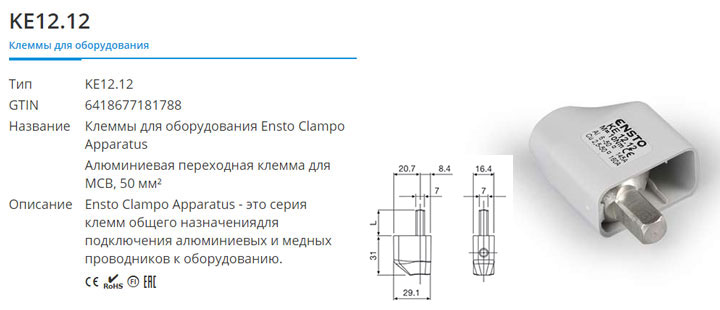

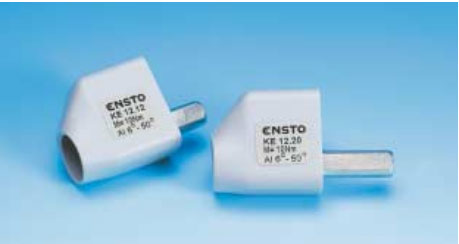

В этом случае возможен вариант с использованием специальных переходных контактных клемм. Приобрести их можно в тех же местах, где закупался СИП. Вот одна из подобных клемм от фирмы Ensto. Называется она — клемма для оборудования KE 12.12.

На контактных поверхностях клеммы есть кромки, которые проникают через оксидный слой, способный образоваться на проводнике при длительной эксплуатации.

Есть еще КЕ 12.20.

Последняя цифра — это длина штырькового контакта в миллиметрах 12мм и 20мм соответственно. Последние, удлиненного размера, можно использовать в автоматах или УЗО с глубоким посадочным местом под жилу провода.

Плюсы применения подобных клемм:

• заводское исполнение
• надежный переход с алюминия на медь
• может применяться как с алюминиевым вводным проводом так и с медным
• моножильный штыревой контакт
• изолирование контакта чехлом из негорючего полиамида

• трудно достать в магазинах, в основном под заказ
• в любом случае это еще один дополнительный переходной контакт до автомата
• затяжка многожильного провода происходит торцом винта

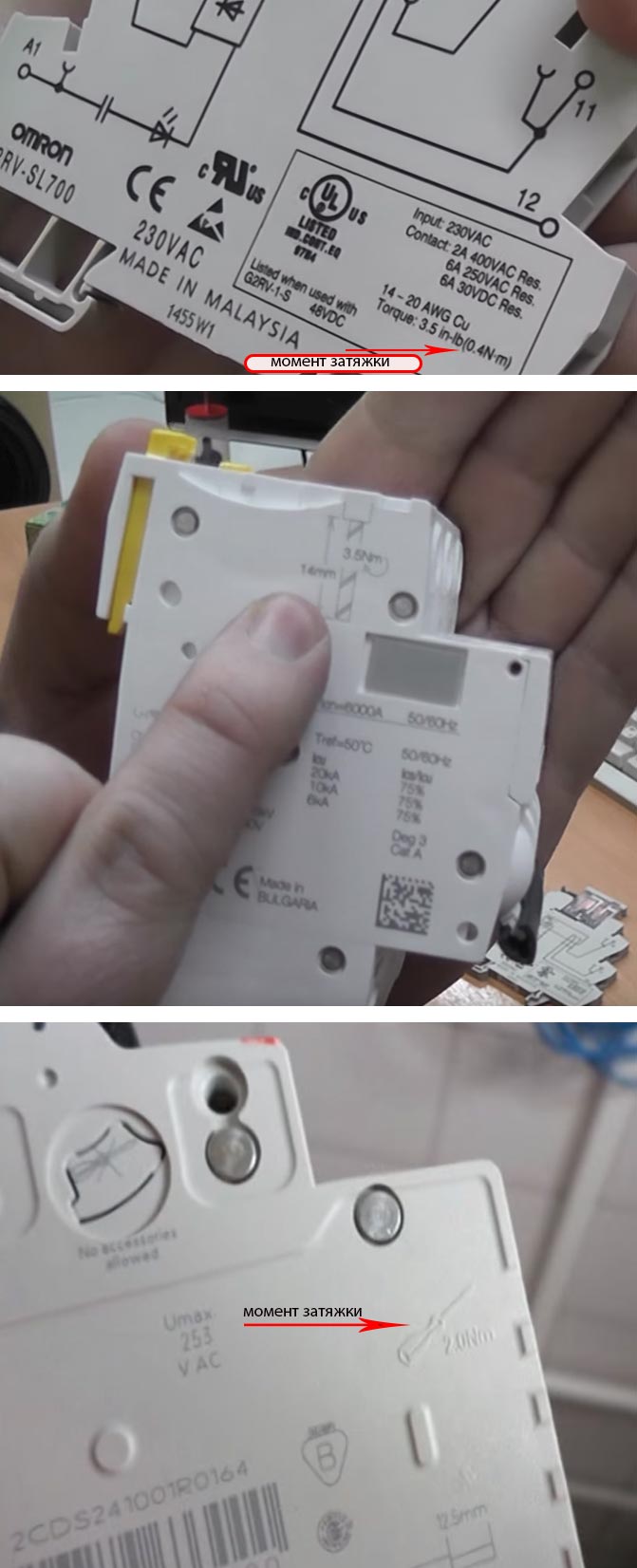

Еще один положительный момент использования данных клемм заключается в усилии затяжки контакта. Так например в обычном контакте автомата, согласно рекомендаций прописанных в документации, или указанном непосредственного на корпусе, максимальный момент затяжки должен быть в пределах 3,5Нм.

Если это медь, то данного усилия вполне будет достаточно. А если это алюминий? Уверенности на 100% уже быть не может. Захотите затянуть потуже, можете сорвать винты или деформировать сам автомат. В общем ничего хорошего.

А в клеммах ENSTO KE 12.12 максимальный момент затяжки в месте подключения алюминиевого проводника составляет 10Нм! Почти в три раза больший. Достигается это за счет использования винтов под шестигранник, вместо обычных под отвертку. Ну а штыревой луженный контакт, уже спокойно можно затягивать в автомате.

Подводя итог можно сделать вывод, что выбор способа подключения СИП к автомату зависит в основном от двух факторов:

• на каком этапе монтажных работ вы находитесь
• доступности тех или иных комплектующих в близлежащих магазинах

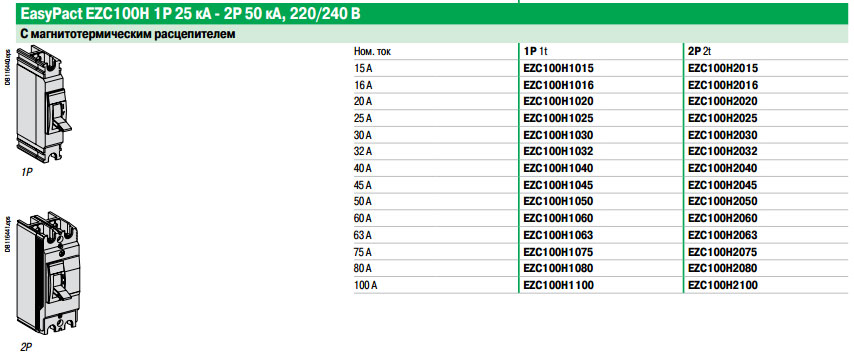

то придется не скупиться и изначально закупить вместо модульного, автоматический выключатель в литом корпусе

Самонесущий изолированный провод (СИП) от столба к дому обычно прокладывают воздушным способом: он дешевый, достаточно надежный. Монтажные работы можно выполнять самостоятельно в части прокладки кабеля до столба. Даже если вы профессиональный электрик, то самому на столб лезть не надо. Только работники Энергонадзора могут подключать кабель к магистрали.

Выполняя подключение согласно правил вы снимаете с себя ответственность за все действия в ходе подключения. Если вы решитесь самостоятельно монтировать, то вся ответственность (штраф, как минимум) и убытки ложатся на вас.

Подключение СИП к автомату через клеммы

А что делать если все автоматы и СИП уже закуплены, а заниматься кустарными переделками соединительных гильз нет ни времени, ни желания? При этом хочется добиться нормального контакта с использованием заводских материалов.

В этом случае возможен вариант с использованием специальных переходных контактных клемм. Приобрести их можно в тех же местах, где закупался СИП. Вот одна из подобных клемм от фирмы Ensto. Называется она — клемма для оборудования KE 12.12.

На контактных поверхностях клеммы есть кромки, которые проникают через оксидный слой, способный образоваться на проводнике при длительной эксплуатации.

Есть еще КЕ 12.20.

Последняя цифра — это длина штырькового контакта в миллиметрах 12мм и 20мм соответственно. Последние, удлиненного размера, можно использовать в автоматах или УЗО с глубоким посадочным местом под жилу провода.

Плюсы применения подобных клемм:

• заводское исполнение
• надежный переход с алюминия на медь
• может применяться как с алюминиевым вводным проводом так и с медным
• моножильный штыревой контакт
• изолирование контакта чехлом из негорючего полиамида

Минусы:

• трудно достать в магазинах, в основном под заказ
• в любом случае это еще один дополнительный переходной контакт до автомата
• затяжка многожильного провода происходит торцом винта

Еще один положительный момент использования данных клемм заключается в усилии затяжки контакта. Так например в обычном контакте автомата, согласно рекомендаций прописанных в документации, или указанном непосредственного на корпусе, максимальный момент затяжки должен быть в пределах 3,5Нм.

Если это медь, то данного усилия вполне будет достаточно. А если это алюминий? Уверенности на 100% уже быть не может. Захотите затянуть потуже, можете сорвать винты или деформировать сам автомат. В общем ничего хорошего.

А в клеммах ENSTO KE 12.12 максимальный момент затяжки в месте подключения алюминиевого проводника составляет 10Нм! Почти в три раза больший. Достигается это за счет использования винтов под шестигранник, вместо обычных под отвертку. Ну а штыревой луженный контакт, уже спокойно можно затягивать в автомате.

Подводя итог можно сделать вывод, что выбор способа подключения СИП к автомату зависит в основном от двух факторов:

• на каком этапе монтажных работ вы находитесь
• доступности тех или иных комплектующих в близлежащих магазинах

то придется не скупиться и изначально закупить вместо модульного, автоматический выключатель в литом корпусе

После чего опрессовывайте СИП заводскими алюмомедными наконечниками и затягивайте со спокойной совестью на долгие года.

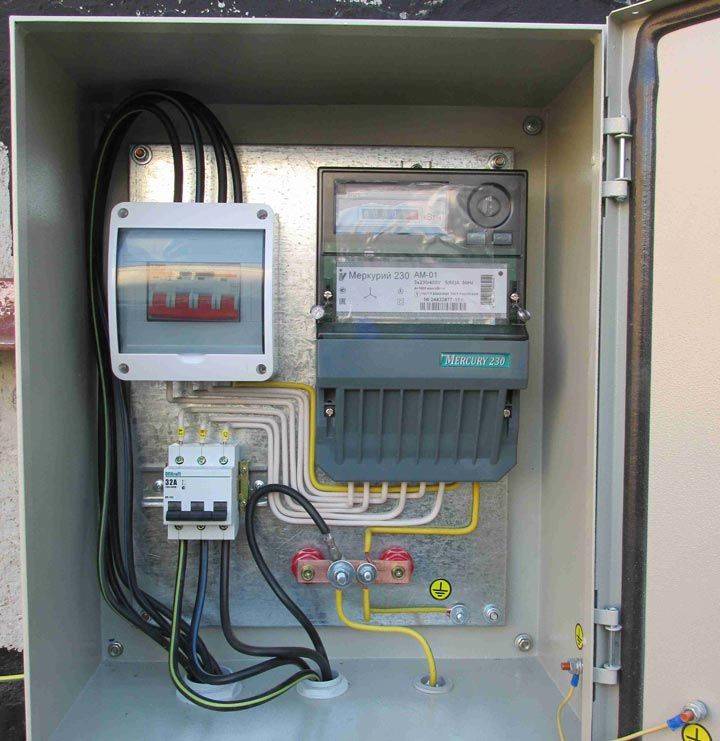

Вводной щиток

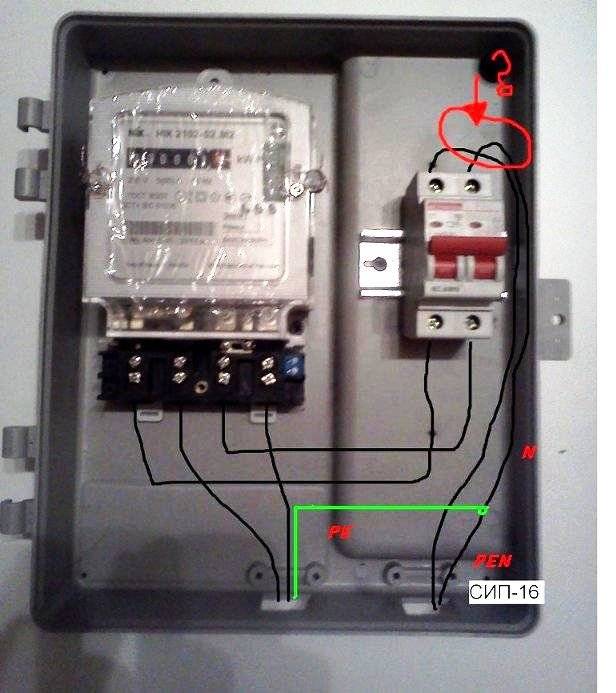

Теперь осталось собрать вводной щиток, смотрим:

Монтаж счетчика электроэнергии в вводном щитке

Так наш вводной автомат, который защищает вводной кабель находится на фронтоне и чтобы при отличении электричества каждый раз не бегать на второй этаж было принято решение установить ещё один автомат в щитке.

Монтаж вводного автомата на DIN рейку

По схеме приведенной выше подключаем счетчик электроэнергии к автоматическому выключателю

Подключение фазы счетчик а к автомату

Подключение нуля счетчик а к автомату

Подключение выхода нуля со счетчика на нулевую шину

На DIN рейку устанавливаем автоматический выключатель для защиты розетки и подключаем выход фазы и счетчика Э нергомера СЕ 102

Подключение выхода фазного провода от счетчика

Теперь все закрываем защитными пластинами из комплекта вводного щитка

Вводной щиток в сборе

Источник

Непосредственное подключение СИП в обычный автомат

Такое подключение осуществляют без проведения каких-либо действий с проводом или наконечниками. Электромонтажники пользуются тем, что у автоматов луженые контакты, что позволяет задействовать и медные, и алюминиевые проводники. В данном способе проблема заключается в том, что могут быть задействованы не все жилы. При этом еще и площадь контакта используется очень небольшая, намного меньше от потенциально возможной. Также в такой ситуации жилы могут быть передавлены, так как не соблюдаются усилия зажатия. И все это приводит к повышенному риску возгорания проводника из-за медленного, но постоянного плавления изоляции.

Избежать проблем с перегоревшими контактами можно периодическим подтягиванием контакта на автомате. Либо, когда есть определенный запас провода, подплавившийся участок убирают время от времени с заведением в щиток зачищенного конца провода. Но такие действия не всегда возможны, ведь зачастую на автомате и счетчике ставится пломба от энергосетей, из-за чего нет прямого доступа к контактам выключателя. Либо используется провод сечением 35 или даже большее мм2, а в большинство автоматов можно завести проводники сечением не более 25 квадратных миллиметров.

Что по этому поводу говорится в Правилах устройства электроустановок

• Прокладываемый кабель не должен испытывать нагрузок натяжения, передавливания.
• В местах перехода (муфты, прокалывающие соединения и прочее) должна быть организована изоляция, свойства которой соответствуют характеристикам основного провода.
• Все точки отвода и соединения должны быть доступны для осмотра и ремонта без механического вмешательства в конструкцию здания.
• Все соединения жил проводов и кабелей производиться в соответствии с ПУЭ: опрессовка, сварка, пайка или обжим.
• В случае, когда кабель по фасаду прокладывается с применением труб, гибких рукавов, замкнутых коробов — предусматривается возможность оперативной замены проводки.
• Конструктивные элементы, изоляция, точки перехода, должны выбираться исходя из среды применения: погодные условия, воздействие ультрафиолетовых лучей, температурный режим.
• Металлические части конструкции должны иметь защиту от коррозии.
• Длина кабеля, прокладываемого по стене здания, рассчитывается с учетом температурных зазоров на сжатие — растяжение. Перемещение провода под влиянием температуры не должно создавать условий для механических усилий тяжения.
• В местах соединения, разветвления, переходов, предусматривается слабина (запас кабеля на случай перекоммутации или ремонта).

Подключение СИП к автомату через клеммы

А что делать если все автоматы и СИП уже закуплены, а заниматься кустарными переделками соединительных гильз нет ни времени, ни желания? При этом хочется добиться нормального контакта с использованием заводских материалов.

В этом случае возможен вариант с использованием специальных переходных контактных клемм. Приобрести их можно в тех же местах, где закупался СИП. Вот одна из подобных клемм от фирмы Ensto. Называется она — клемма для оборудования KE 12.12.

На контактных поверхностях клеммы есть кромки, которые проникают через оксидный слой, способный образоваться на проводнике при длительной эксплуатации.

Есть еще КЕ 12.20.

Последняя цифра — это длина штырькового контакта в миллиметрах 12мм и 20мм соответственно. Последние, удлиненного размера, можно использовать в автоматах или УЗО с глубоким посадочным местом под жилу провода.

Плюсы применения подобных клемм:

• заводское исполнение
• надежный переход с алюминия на медь
• может применяться как с алюминиевым вводным проводом так и с медным
• моножильный штыревой контакт
• изолирование контакта чехлом из негорючего полиамида

Минусы:

• трудно достать в магазинах, в основном под заказ
• в любом случае это еще один дополнительный переходной контакт до автомата
• затяжка многожильного провода происходит торцом винта

Еще один положительный момент использования данных клемм заключается в усилии затяжки контакта. Так например в обычном контакте автомата, согласно рекомендаций прописанных в документации, или указанном непосредственного на корпусе, максимальный момент затяжки должен быть в пределах 3,5Нм.

Если это медь, то данного усилия вполне будет достаточно. А если это алюминий? Уверенности на 100% уже быть не может. Захотите затянуть потуже, можете сорвать винты или деформировать сам автомат. В общем ничего хорошего.

А в клеммах ENSTO KE 12.12 максимальный момент затяжки в месте подключения алюминиевого проводника составляет 10Нм!

Подводя итог можно сделать вывод, что выбор способа подключения СИП к автомату зависит в основном от двух факторов:

• на каком этапе монтажных работ вы находитесь
• доступности тех или иных комплектующих в близлежащих магазинах

Ну а ежили хотите чтобы все было по фэншую и по ГОСТам

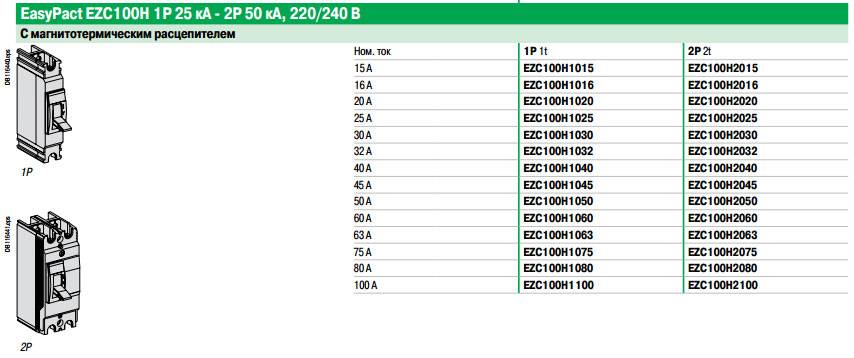

то придется не скупиться и изначально закупить вместо модульного, автоматический выключатель в литом корпусе

После чего опрессовывайте СИП заводскими алюмомедными наконечниками и затягивайте со спокойной совестью на долгие года.

Установка СИП

Для того, чтобы правильно подключить СИП к вводному автомату, необходимо выполнить следующие шаги:

1. Проверьте наличие всех необходимых инструментов и материалов для установки СИП.
2. Очистите рабочую поверхность от старого покрытия и пыли, чтобы обеспечить прочное скрепление СИП с поверхностью.
3. При необходимости установите защитные пленки на оконные и дверные проемы, чтобы защитить их от случайного загрязнения или повреждения.
4. Установите первый лист СИП на вводной автомат, прикрепив его к стене с помощью специальных крепежных элементов (гвозди, винты и др.).
5. Продолжайте устанавливать последующие листы СИП, следя за тем, чтобы они плотно примыкали друг к другу и к рамкам.
6. Проверьте правильность установки СИП и исправьте все недочеты, например, неровности или стыки.
7. Закрепите СИП дополнительными креплениями (шурупы, гвозди) для обеспечения максимальной прочности конструкции.
8. При необходимости, установите дополнительные элементы системы СИП, такие как двери, окна, вентиляционные отверстия и др.
9. Проверьте, что все элементы системы СИП установлены и работают корректно.

Выбор и расчет вводного автомата

Для защиты вводного кабеля нам необходимо выбрать автомат на ввод в дом, который выбирается по номинальному току протекающему по нему при включении потребителей.
Для того чтобы определить номинальный ток вводного автомата, необходимо подсчитать суммарную мощность всех потребителей в доме.
Мы составили такую таблицу, где указано название и мощность потребителя

Электроприбор	Мощность, Вт
LCD телевизор	200
Холодильник	600
Бойлер	2000
Утюг	1500
Электрочайник	1800
Микроволновая печь	1000
Компьютер	500
Освещение	800
Насос скважинный	1000
Кондиционер	400
Всего	9800

Но так как потребители не могут включаться все одновременно, то для расчетов применяется коэффициент спроса, который равен 0,7 при количеств приемников в помещении от 5 до 200.

По формуле определяем расчетную суммарную активную мощность потребителей:

Расчет активной мощности всех потребителей

Далее необходимо рассчитать полную суммарную мощность потребителей в доме по следующей формуле:

Расчет полной мощности всех потребителей

где cos фи — это коэффициент мощности, для жилых помещений лежит в пределах 0,96 — 0,98.

Теперь определим расчетный ток для однофазной сети по следующей формуле

Расчет номинального тока

где Uном — номинальное напряжение однофазной сети равное 220 В

Теперь исходя из расчетного тока выбираем номинал вводного автомата. Для внутреннего электроснабжения квартир и домов применяются модульные автоматические выключатели стандартных номиналов:

6, 10, 16, 25, 32, 40, 50, 63 А

Номинальный ток автомата должен быть равным или ближайшим большим из стандартного ряда.

Правильное подключение СИП: переходим на медь

Способов перехода с СИП на медь несколько. Для начала попробуем подключить алюминиевые провода СИП к медным проводам, которые можно завести на клеммы счетчика непосредственно. Потом — как предписывает ПУЭ, через автомат. Другие способы, а также философию провода СИП я рассмотрел в предыдущих частях статьи ( ищите на канале СамЭлектрик.ру )

Сжим типа “Орех“. Это самое лучшее соединение любых проводов (по сечению, материалу и гибкости) с точки зрения надежности, простоты монтажа (нужна только отвертка) и цены. Я писал о нём неоднократно, например в статье Какие контакты я использую, их плюсы и минусы и Как я установил себе реле напряжения .

К несчастью, этот способ – не самый лучший с точки зрения возможности незаконных “утечек”, поэтому его не любят проверяющие органы. Кроме того, Орехи плохо реагируют на влажность, и устанавливать их под открытым небом не рекомендую – через несколько лет они могут банально заржаветь. Даже в уличном щите учета их тоже может ждать такая участь, ведь туда так или иначе попадает влага и образуется конденсат. Конечно, если вы не установите в щите учета печку с термостатом, как это сделал мой читатель .

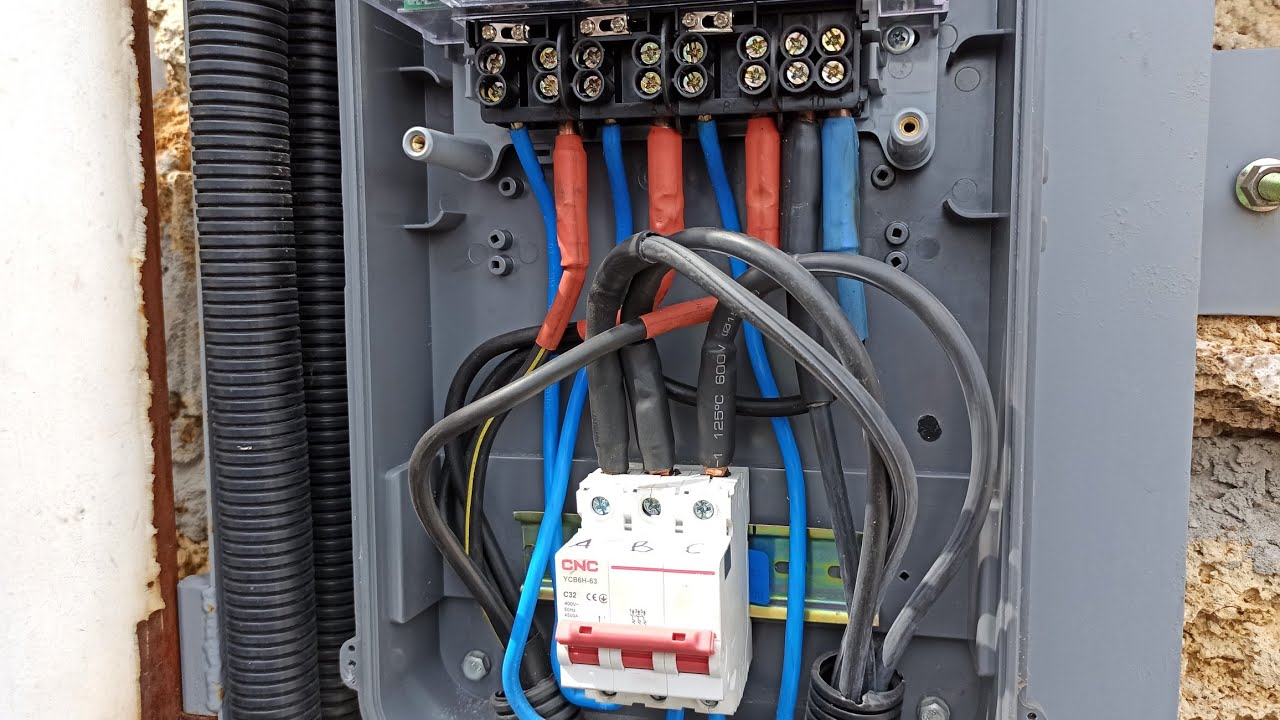

Распределительные блоки РБДп, которые я считаю эволюцией Орехов. Их плюсы – они могут быть смонтированы на ДИН-рейку, соединение не нужно разбирать ради монтажа/демонтажа одного провода (каждый провод – на один персональный винт), количество проводов на одном блоке легко сделать больше двух (у ореха, чтобы скрутить 3 и более проводов, надо постараться). Я рекомендовал РБДп в статье про грузинскую электрику :

На фото СИП проходит, а нам нужно, чтобы зачищенный фазный конец зажимался и оставался в блоке. Плюсы такого способа – для подключения не нужно никаких инструментов, кроме отвертки и гаечного ключа. Жила прекрасно зажимается полукруглой планкой. Ещё плюс – с РБДп можно завести провод не только в счетчик, но и ещё куда-нибудь, если позволяет система учета электроэнергии (напомню, мы куражимся ДО счетчика!) Минус – блок не предназначен для пломбирования.

При подключении ввода к СИП профессионалы часто применяют специальные прокалывающие зажимы . Их можно использовать для перехода с СИП на медь на фасаде дома, или прямо на магистральной линии.

Данные зажимы не предназначены для повторного использования. Нужно иметь некоторый опыт и качественный зажим, чтобы сделать хорошее соединение. Как конкретно это делается, смотрите обучающие видео.

Вот, что получается:

Один мой коллега делал такое соединение на линии, и недокрутил болт. Результате контакт оказался плохим. К несчастью, это оказался нейтральный провод… Поэтому, если вы не уверены, такой зажим лучше использовать для ответвления СИП от магистрали (например, с СИП сечения 35 на 16 мм2), а переход на медь на фасаде или в щите сделать другими способами.

Пожалуй, лучший способ для перехода на медь – снова гильзы ГАМ 16/10 (алюмомедные под опрессовку), о которых я говорил в предыдущих разделах. Принцип я описывал выше. Нужно использовать пресс-клещи, контактную проводящую пасту КПП или кварцевазелиновую пасту.

В итоге мы получаем качественное соединение алюминия с однопроволочной либо многопроволочной медью. Как правило, используются гибкая многопроволочная жила, которая оконцовывается обычным способом, через НШВИ. Можно ли таким же образом использовать однопроволочную жилу типа ПВ-1? Да. Плюс – её не нужно обжимать. Минус – монтаж получается не таким эстетичным.

В итоге, данный способ позволяет подключить к счетчику уже не алюминиевый, а гибкий или жесткий медный провод, который имеет гораздо лучшие свойства по сравнению с алюминиевым.
