Индикация
Конечно же, как и любые другие современные счетчики, «Энергомера 101» оснащены индикацией. Хорошие отзывы потребителей они заслужили еще и поэтому. Ведь пользоваться прибором при наличии оповещающих о его текущем состоянии светодиодов гораздо удобнее.
У счетчиков S6 и S10 индикаторов два, а у модели R5 — один. У приборов, поставляемых в корпусах S6 и S10, имеется три вида оповещения:
- светодиод «Сеть», показывающий подается на прибор напряжение или нет;
- «Робар», включающийся при обратной мощности и отсутствии нагрузки;
- «3200 imp/(kW•h)» — постоянно светится при отсутствии нагрузки и периодически гаснет при ее наличии.
В моделях R5 предусмотрена индикация вида «3200 imp/(kW•h)».
https://youtube.com/watch?v=WvuuoOTCb5w
https://youtube.com/watch?v=yQv-StszEaE
Особенности установки счетчика
Заявка на подключение электросчетчика
При знакомстве с различными моделями линейки Энергомера подключение счетчика к электросети рассматривается особо. Это связано с тем, что от правильности выполнения этой процедуры зависит не только корректность начисления платы за потребленную энергию, но и работоспособность самого счетчика.
Приступать к подключению прибора допускается лишь после того, как оформлены все обязательные для этой процедуры разрешительные документы.
Инструкция по монтажу прибору выглядит следующим образом:
- Представители «Энергосбыта» высылают в адрес потребителя техническую документацию с указанием разновидности электросчетчика. В ней же прописываются номинал автомата защиты, а также сечение подводящих проводов и способ крепления (на стенке щитка или на DIN-рейку).
- Местный электрик или специалист от провайдера устанавливает счетчик по месту и проводит его пробное включение в сеть.
- Этот же человек опломбирует прибор, после чего составляется акт сдачи и запуска его в эксплуатацию.
Заключительный документ подписывается с одной стороны представителем «Энергосбыта», а с другой – потребителем электроэнергии.
Описание прибора
По принципу действия Энергомера се 101 – электронный прибор, у которого измеряемые напряжение и ток перемножаются при использовании сигма-дельта модуляции. Затем сигнал преобразуется в величину, которая пропорциональна мощности.
Сигнал имеет импульсный характер, а суммируются импульсы счетным устройством электромеханического типа либо микроконтроллером. Результат выводится на вращающиеся барабаны или на жидкокристаллический экран. Токовых цепей может быть одна или две. В случае наличия двух – фиксируется наибольший ток.
Счетчик Энергомера ce101 относится к современным приборам, имеющим возможности для подключения счетчика к системам АСКУЭ (автоматизированного учета) или для проверочных операций. Приборы с ЖКИ обладают памятью, не зависящей от наличия питания, которая позволяет сохранять измеренные значения при отключениях от питающей сети, и жидкокристаллическим дисплеем с выводимой информацией. Если дисплей повреждается, то данные можно считать после подключения исправного экрана.
Счетчик Энергомера се 101 с ЖК-дисплеем
Подключение к системам автоматизированного учета осуществляется при помощи специальных выводов на фронтальной части корпуса, закрытых крышкой из пластмассы.
Световые индикаторы
Счетчик се 101 оснащен световыми индикаторами. На некоторых приборах два светодиода: «Сеть» и «А». Загорание одного из них, с надписью «Сеть», свидетельствует о том, что прибор подсоединен к питающей сети. Второй мигает при подключении нагрузки.
Другие модификации устройства имеют один светодиод «3200 impkW*h», работающий в двух режимах:
- при отсутствии нагрузки он горит ровным светом;
- когда появляется нагрузка светодиод начинает мигать, частота мигания пропорциональна нагрузочному току.
На некоторых моделях есть индикатор «Робр». Его загорание говорит об отсчете обратной мощности.
Если светодиод «Сеть» не горит, могут быть две причины:
- Из-за неправильного подсоединения счетчика Энергомера се 101. Следует свериться со схемой и проверить надежность подключаемых контактов;
- Неисправность в приборе или в самом светодиоде. Устройство необходимо отправить в ремонт.
Когда индикатор «Сеть» горит, а счетный механизм не работает, устройство также подлежит отправке в ремонт.
Светящийся светодиод электросчетчика
Внутри корпуса имеются:
- измерительный модуль в виде печатной платы, который преобразовывает мощность в импульсный сигнал;
- один либо два токовых датчика (трансформаторы тока, шунты).
Особенности индикационного табло
Счетное устройство разработано в нескольких видах и обладает особенностями:
- Если прибор имеет индекс М6, то для считывания выводятся шесть цифр, М7 – 7 цифр, без индекса – ЖК-дисплей с семью цифрами;
- Последняя цифра отделена запятой, на механических табло имеет красную окантовку;
- Барабанный механизм обладает стопорами, препятствующими обратному отсчету;
- Счетчик Энергомера с ЖК-дисплеем защищен от воздействия внешних электромагнитных полей.

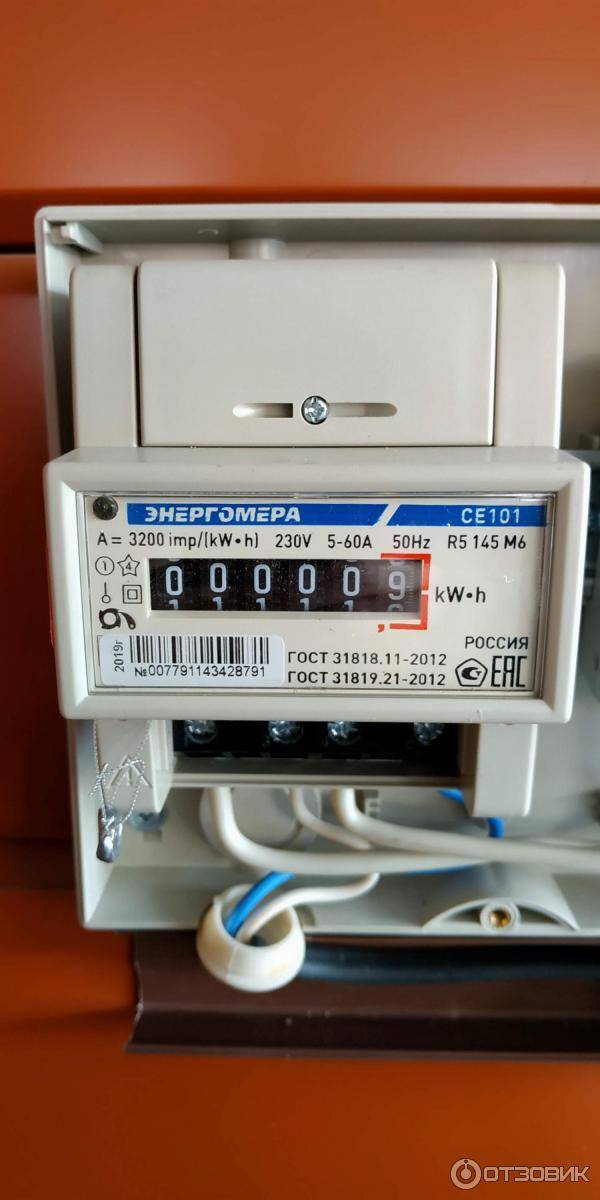

Показания шестиразрядного электросчетчика
Важно! Если требуется работа электросчетчика Энергомера се 101 в условиях низких температур, то более надежен прибор с механическим счетным устройством. Заявленные пределы рабочих температур для него шире (от -40°С до + 70°С). Несмотря на то, что для устройства с ЖК-экраном указанные пределы начинаются с -30°С, практический опыт показывает, что лучше их применять в помещениях с отоплением
Несмотря на то, что для устройства с ЖК-экраном указанные пределы начинаются с -30°С, практический опыт показывает, что лучше их применять в помещениях с отоплением.

Счетчик электрической энергии однофазный серия СЕ101 Энергомера
- Каталог товаров
- Перфораторы
- Дрели
- Шуруповерты
Главная / Каталог / Счетчики электрической энергии / Счетчик электрической энергии однофазный серия СЕ101
Ассортимент:
Артикул: CE101R5145
На заказ
Артикул: CE101-5
На заказ
Технические характеристики
Счётчики электроэнергии однофазные СE101. Предназначены для измерения и учета активной электроэнергии в однофазных двухпроводных цепях переменного тока, по одному тарифу, автономно или в составе информационно-измерительных систем в качестве датчика приращения энергии.
Область применения
В бытовом и муниципальном секторе: в жилых и общественных зданиях, мобильных сооружениях, коттеджах, гаражах.В производственном секторе: на предприятиях мелкомоторного производства, торговли и сферы обслуживания.
Отличительные особенности
• Повышенная защита от хищений. • Наличие шунта в качестве измерителя тока. • Малое собственное энергопотребление. • Стандартный оптический телеметрический импульсный выход. • Световой индикатор работы.
• Устойчивость к климатическим, механическим и электромагнитным воздействиям.
-
Характеристики надежности
• Средняя работа до отказа не менее 160000 часов. • Межповерочный интервал –16 лет. • Средний срок службы – 30 лет.
• Гарантийный срок эксплуатации –5 лет.
..
Соответствуют стандартам:
ГОСТ Р 52320-2005 (МЭК62052-11:2003), ГОСТ Р 52322-2005 (МЭК62053-21:2003)
Число тарифов:
1
Класс точности:
1,0
Частота измерительной сети, Гц:
50±2,5
Номинальное напряжение, В:
230
Базовый (максимальный) ток, А:
5(60)
Крепление:
на Din-рейку
Масса, кг:
0,5
Размер, мм:
110x89x72,5
Число фаз:
1
Тип:
электронный жидкокристаллический индикатор
Диапазон рабочих температур, °С:
-30 – +70
..
Соответствуют стандартам:
ГОСТ Р 52320-2005 (МЭК62052-11:2003), ГОСТ Р 52322-2005 (МЭК62053-21:2003)
Число тарифов:
1
Класс точности:
1,0
Частота измерительной сети, Гц:
50±2,5
Номинальное напряжение, В:
230
Базовый (максимальный) ток, А:
5(60)
Крепление:
на монтажную панель
Масса, кг:
0,5
Размер, мм:
170x115x53
Число фаз:
1
Тип:
электронный жидкокристаллический индикатор
Тип:
электронный жидкокристаллический индикатор
Сертификат соответствия СЕ 101
- Счетчики электрической энергии: удобные формы учета и контроля для каждого потребителя.
- Сегодня потребитель имеет возможность выбирать различные модификации и модели электросчетчиков. Большим спросом пользуются компактные малогабаритные электронные приборы. Установка и замена электросчетчиков может производиться как государством, так и самими потребителями. В процессе периодического контроля представители энергокомпании снимают показания с приборов и инспектируют их работоспособность
товаров на сумму0,00 pуб.
+7(495)Многоканальный
8(800)Звонок по России бесплатный
«Жидкокристаллический дисплей или механика»
Жидкокристаллический дисплей
Жидкокристаллический дисплей (ЖК-дисплей) является одним из наиболее популярных типов дисплеев, используемых в современных электросчетчиках. Он представляет собой тонкий и легкий экран, состоящий из молекул жидкого кристалла, заключенных между двумя пластинами. Жк-дисплей обладает следующими преимуществами:
- Яркость и контрастность: ЖК-дисплей отличается высокой яркостью и контрастностью, что делает его легко читаемым даже при ярком солнечном свете.
- Энергоэффективность: Жк-дисплей потребляет меньше энергии по сравнению с механическим дисплеем, что позволяет снизить энергозатраты на электросчетчик в целом.
- Гибкость и компактность: ЖК-дисплей может быть изготовлен в различных формах и размерах, что позволяет его установку на разных типах электросчетчиков. Он также легко интегрируется с другими электронными компонентами.
Механический дисплей
Механический дисплей — это классический тип дисплея, который работает на основе механических принципов. Он состоит из циферблата и стрелки, которая указывает текущее значение потребляемой энергии. Механический дисплей обладает следующими особенностями:
- Долговечность и надежность: Механический дисплей не требует питания и не подвержен выходу из строя при возникновении скачков напряжения или сетевых сбоев.
- Простота и понятность: Механический дисплей прост в использовании и понятен для большинства людей. Он отображает текущие показания прямо на приборе, что удобно для мониторинга энергопотребления.
- Отсутствие электромагнитных помех: Механический дисплей не подвержен электромагнитным помехам, которые могут влиять на работу электронных компонентов, включая ЖК-дисплей.
| Тип дисплея | Преимущества |
|---|---|
| Жидкокристаллический дисплей | Яркость и контрастность; Энергоэффективность; Гибкость и компактность |
| Механический дисплей | Долговечность и надежность; Простота и понятность; Отсутствие электромагнитных помех |
В итоге, выбор между жидкокристаллическим и механическим дисплеем зависит от ваших предпочтений и требований. ЖК-дисплей обладает более современным и функциональным дизайном, в то время как механический дисплей может быть более долговечным и надежным. Определитесь, что важнее для вас, и выберите подходящий тип дисплея для вашего электросчетчика.
Срок эксплуатации
Прибор характеризуется выносливостью, способен работать 160 000 часов без остановок. Промежуток во времени между проверками составляет около 16 лет. Гарантия, предоставленная производителем – до 5 лет. Средняя статистика эксплуатации Энергомера в быту достигает 30 лет.
Разборка электроприбора производится легко. Винты, скрепляющие корпус легко выкручиваются, пломба, крышка снимается. Шкала пластмассовая. Внутри 3 главных узла: плата (контактная), счетный механизм (на алюминиевом каркасе), контактная группа. Плата содержит маркировку, логотип, кодовая наклейка. Световая индикация красного цвета. Оси шестеренок, роликов – пластмассовые.
Разновидности данного счётчика
Данная модель выпускается в 6-ти модификациях, имеющих некоторые различия.
236 АRT-01 PQRS
Отличается классом точности 1 и 2 соответственно для активной и реактивной разновидности электроэнергии. Нормальный и предельный электроток – 5 и 60 А, передаточное отношение по основному и поверочному выходам – 500 имп/кВт и 32000 имп/кВар. Буква Р свидетельствует о мощностном профиле, Q – о журнале показателей электротока, R – о наличии интерфейса RS-485, S – о его внутреннем питании.
236 АRT-02 PQRS
Комплектация и величина погрешности аналогичны. Отличается величина предельного тока (100 А) и передаточные отношения (250 и 16000).
236 АRT-01 PQL, 236 АRT-02 PQL 236, АRT-03 PQL
Технические характеристики идентичны с вышеуказанными модификациями, разница в комплектации – вместо интерфейса RS-485 установлен модем PLC-I.
https://youtube.com/watch?v=OhYBdhziKL8
Описание прибора
По принципу действия Энергомера се 101 – электронный прибор, у которого измеряемые напряжение и ток перемножаются при использовании сигма-дельта модуляции. Затем сигнал преобразуется в величину, которая пропорциональна мощности.
Сигнал имеет импульсный характер, а суммируются импульсы счетным устройством электромеханического типа либо микроконтроллером. Результат выводится на вращающиеся барабаны или на жидкокристаллический экран. Токовых цепей может быть одна или две. В случае наличия двух – фиксируется наибольший ток.
Счетчик Энергомера ce101 относится к современным приборам, имеющим возможности для подключения счетчика к системам АСКУЭ (автоматизированного учета) или для проверочных операций. Приборы с ЖКИ обладают памятью, не зависящей от наличия питания, которая позволяет сохранять измеренные значения при отключениях от питающей сети, и жидкокристаллическим дисплеем с выводимой информацией. Если дисплей повреждается, то данные можно считать после подключения исправного экрана.
Счетчик Энергомера се 101 с ЖК-дисплеем
Подключение к системам автоматизированного учета осуществляется при помощи специальных выводов на фронтальной части корпуса, закрытых крышкой из пластмассы.
Световые индикаторы
Счетчик се 101 оснащен световыми индикаторами. На некоторых приборах два светодиода: «Сеть» и «А». Загорание одного из них, с надписью «Сеть», свидетельствует о том, что прибор подсоединен к питающей сети. Второй мигает при подключении нагрузки.
Другие модификации устройства имеют один светодиод «3200 impkW*h», работающий в двух режимах:
- при отсутствии нагрузки он горит ровным светом;
- когда появляется нагрузка светодиод начинает мигать, частота мигания пропорциональна нагрузочному току.
На некоторых моделях есть индикатор «Робр». Его загорание говорит об отсчете обратной мощности.
Если светодиод «Сеть» не горит, могут быть две причины:
- Из-за неправильного подсоединения счетчика Энергомера се 101. Следует свериться со схемой и проверить надежность подключаемых контактов;
- Неисправность в приборе или в самом светодиоде. Устройство необходимо отправить в ремонт.
Когда индикатор «Сеть» горит, а счетный механизм не работает, устройство также подлежит отправке в ремонт.
Светящийся светодиод электросчетчика
Внутри корпуса имеются:
- измерительный модуль в виде печатной платы, который преобразовывает мощность в импульсный сигнал;
- один либо два токовых датчика (трансформаторы тока, шунты).
Особенности индикационного табло
Счетное устройство разработано в нескольких видах и обладает особенностями:
- Если прибор имеет индекс М6, то для считывания выводятся шесть цифр, М7 – 7 цифр, без индекса – ЖК-дисплей с семью цифрами;
- Последняя цифра отделена запятой, на механических табло имеет красную окантовку;
- Барабанный механизм обладает стопорами, препятствующими обратному отсчету;
- Счетчик Энергомера с ЖК-дисплеем защищен от воздействия внешних электромагнитных полей.
Показания шестиразрядного электросчетчика
Важно! Если требуется работа электросчетчика Энергомера се 101 в условиях низких температур, то более надежен прибор с механическим счетным устройством. Заявленные пределы рабочих температур для него шире (от -40°С до + 70°С). Несмотря на то, что для устройства с ЖК-экраном указанные пределы начинаются с -30°С, практический опыт показывает, что лучше их применять в помещениях с отоплением
Несмотря на то, что для устройства с ЖК-экраном указанные пределы начинаются с -30°С, практический опыт показывает, что лучше их применять в помещениях с отоплением.
Подключение к сети
Подключение счетчика «Энергомера СЕ 101» выполняется вполне доступными методами даже начинающему электрику. По большому счету нужен нож для зачистки проводов, отвертка (средняя, без разницы, плоская или крестообразная), руки. Желателен индикатор фазы, для последующей проверки правильности соединения. Это специальная отвертка с прозрачным корпусом внутри которого лампа. Цена ей 30 рублей, продается в хозяйственных магазинах. Только вот работать индикатором, именно как силовым инструментом, а не использовать только как тестер, крайне нежелательно. Он довольно слабый.
С установленного прибора учета снимается нижняя крышка щитка. Ее держит один центральный болт. Внутри видно четыре клеммы, в каждой из которых два фиксирующих шурупа. Последние при подготовке к подключению выкручиваются до половины (чтобы была возможность снизу клемм провести провод). Сама схема подключения указана в инструкции и не представляет собой ничего сложного:
Единственный вопрос возникает о количестве клемм, а именно почему их визуально четыре, на схеме столько же, а по нумерации как-бы 5. Так вот, вторую видимую (слева на право) нужно считать за «3» в схеме, третью — за «4», четвертую — «5».
Правильная нумерация согласно схеме:
Затем зачищают на 2.5–3 см фазовый провод ввода (не забывая установить на него отключающий автомат и работая без тока). Подготовленный ставят в клемму 1, зажимая вначале верхний конец болтом, следом нижний. Обязательно проверяется крепление кабеля легким качением его в гнезде — он должен плотно сидеть и быть зажат креплениями, в целях предотвращения возникновения воздушной прослойки, в которой на малых расстояниях будет создаваться искра. Далее аналогичным методом присоединяется провод, идущий на нагрузку. Речь идет о внутренней фазе квартирной сети. Ее место в клемме «3» по схеме, или второй визуально. Следом соединяют вводной и выходной ноль (N). Для приходящего используется клемма «4» схемы или третья по счету. Каждый контакт проверяется по несколько раз в целях безопасности. Ну и наконец исходящий ноль на потребителей устанавливается в клемму «5» схемы, или четвертую визуально. Можно вначале полностью подключить вводные кабеля (фазу и ноль, 1 и 4 по схеме или 1 и 3 визуально) и попробовать подать напряжение на них, чтобы оценить работоспособность прибора.
К сожалению, даже если он включится и зажжет индикатор непрерывным светом, что означает отсутствие нагрузки, результат покажет только то, что устройство «живое» и ввод сделан правильно. А вот учет можно проверить только присоединив потребителей. Вторая лампа на «Энергомер СЕ101» начнет периодически вспыхивать и гаснуть, сигнализируя о том, что идет расход энергии. И чем меньше паузы между циклами мигания, тем сильнее потребление тока.
Если все контакты закреплены плотно и корректно, можно закрывать защищающую их крышку и вызывать работников контролирующей расход тока организации, чтобы они сняли первоначальные показания, проверили правильность соединения и опломбировали клеммную коробку.
Особенности установки СЕ 101
Однофазный прибор ce 101 являет собой многотарифную систему, позволяющую работать с ночными и дневными тарифами. Сведения о потреблении энергии выводится на табло. Выписывать числовые показания нужно, следуя алгоритму до цифры с запятой/ точкой. Виды модельного ряда различают по типу корпуса (s6, r5, м6).
Аналогичное описание в числовых значениях – 148, 145. Подключение Энергомера происходит внутри здания. Должны быть выдержаны определенные условия:
- Средняя норма влажности воздуха – от 35 до 98 %.
- Сеть (частота) – 50 Гц.
- Температура воздуха – 40 – 75 градусов.
- Давление (атмосферное) – до 790 миллиметров ртутного столбика.
- Несинусоидальные показатели не должны превышать 13 %.
Понадобятся прочные крепежные винты, пара выключателей (автоматических), рейка, монтажный провод из меди (до 6 мм), стандартный набор инструментов. Прибор устанавливается в несколько этапов:
- Разметка точного места расположения счетчика. Инструкция гласит, что размещение на уровне ниже 1 м 60 см от пола, запрещено.
- Воспользоваться линейкой – уровнем, начать сверлить отверстия для крепления.
- Произвести монтаж устройства.
- Крепление выключателей на поверхность щитка.
- Внутрь конструкции проводятся кабели.
- Установка сальников (уплотняющих) на место ввода кабеля необходимо, когда счетчик монтируют вне помещения.
- Покрытие изоляции убрать от других проводов.
- Промаркировать проводку, собрать электрическую цепь «счетчик – автомат».
- Фаза, нулевой провод должны быть проверен перед процессом соединения входного кабеля.
- Подключение к автоматическому выключателю.
Обзор однофазного электрического счетчика Энергомера СЕ 101
Электросчетчик Энергомера СЕ-101 распространен в однофазных сетях переменного тока для однотарифного учета потребленной электроэнергии.
Счетчик относится к современным приборам, применение и использование которых рекомендовано энергоснабжающими организациями. Имеет сертификат Государственного реестра средств измерений
Описание прибора
Счетчик электроэнергии однофазный рассчитан на включение в сеть переменного тока с напряжением не выше 240 В для измерения активной нагрузки. Номинальный ток нагрузки составляет 5А, а максимальный — 60А для исполнения 145 или 10 и 100А для модели 148.
Счетчик выпускается в 3 вариантах крепления, которые обозначаются дополнительной маркировкой в обозначении приборов:
- S6 или S10 — крепление на щиток 3 винтами;
- R5 — фиксирование на DIN-рейку;
- R5.1 — универсальное крепление.
Измерение тока производится посредством шунта, что исключает возможность электромагнитного воздействия. В дополнение измерительная система и механизм отсчета имеют электромагнитный экран и стопор обратного хода, делающими невозможным хищение электрической энергии или искажение показаний.
Корпус счетчика Энергомера СЕ 101 выполнен из ударопрочного и негорючего пластика.
Особенностью является малое значение стартового тока — 10мА, обеспечивающего высокую чувствительность (отсчет потребляемой мощности начинается со значений 2Вт).
Срок службы электросчетчика составляет не менее 30 лет.
Световые индикаторы
На лицевой панели электрических счетчиков находятся 1 или 2 светодиода. Один из светодиодов, обозначенный как «3200 imp/kW•h» или «1600 imp/kW•h» выполняет 2 функции:
- непрерывное свечение — подключение к сети и отсутствие потребляемой мощности;
- мерцание — пропорционально величине нагрузки.
Данный индикатор имеется во всех моделях электрических счетчиков.
Для моделей CE101 S6 и S10 характерно наличие второго индикатора «Робр», который загорается при наличии обратной мощности.
Индикатор сети и нагрузки при потребляемой мощности ниже порога срабатывания светится с пониженной яркостью. При увеличении нагрузки светодиод начинает включаться ярко на время 30-90 мс с частотой, пропорциональной величине нагрузки.
Подсчитав количество импульсов счетчика за выбранный промежуток времени, можно определить величину потребляемой мощности. Данная функция СЕ 101 удобна при дистанционном контроле и неисправности индикатора.
Особенности индикационного табло
Индикационное табло имеет несколько вариантов исполнения. Каждая из модификаций индикатора отражена в маркировке прибора:
- М6 — шестисегментный;
- М7 — семисегментный;
- отсутствие символа «М» — жидкокристаллический.
Устройства с электронным жидкокристаллическим индикатором более надежны, поскольку в них отсутствуют подвижные элементы, но характеризуются более узким диапазоном допустимой температуры эксплуатации. Это связано с тем, что ЖКИ теряют работоспособность при больших отрицательных значениях температуры.
Механические индикаторные устройства приборов СЕ 101 имеют дополнительный сегмент, показывающий десятые доли киловатт. Данная секция обведена на индикаторе красной каймой и при снятии показаний не учитывается.
Подключение прибора
Перед тем как подключить счетчик, нужно ознакомиться с его документацией и сверить номера устройства на корпусе и в формуляре прибора. Счетчик, приобретенный в магазине, обязательно имеет формуляр и инструкцию по эксплуатации. В инструкции приведены технические параметры данного прибора и схема его подключения.
Выпущенные в разное время приборы могут иметь некоторые различия в подключении, поэтому необходимо пользоваться схемой, которая приведена на внутренней поверхности крышки клеммной колодки.
Схема включения универсальна и подразумевает подсоединение 4 проводников:
- 1- вход фазы (сеть);
- 3 — выход фазы (нагрузка);
- 4 — вход нуля (сеть);
- 5(6) — выход нуля (нагрузка).
Работы по подключению счетчика СЕ 101 можно производить только при отсутствии напряжения сети. Порядок работы следующий:
Подключение прибора
Перед тем как подключить счетчик, нужно ознакомиться с его документацией и сверить номера устройства на корпусе и в формуляре прибора. Счетчик, приобретенный в магазине, обязательно имеет формуляр и инструкцию по эксплуатации. В инструкции приведены технические параметры данного прибора и схема его подключения.
Выпущенные в разное время приборы могут иметь некоторые различия в подключении, поэтому необходимо пользоваться схемой, которая приведена на внутренней поверхности крышки клеммной колодки.
Схема включения универсальна и подразумевает подсоединение 4 проводников:
- 1- вход фазы (сеть);
- 3 — выход фазы (нагрузка);
- 4 — вход нуля (сеть);
- 5(6) — выход нуля (нагрузка).
Работы по подключению счетчика СЕ 101 можно производить только при отсутствии напряжения сети. Порядок работы следующий:
- отключить питание на вводном кабеле;
- установить на распределительный щиток счетчик, вводные и нагрузочные автоматы защиты сети;
- зачистить концы вводного кабеля;
- подать напряжение и определить при помощи индикаторной отвертки фазный провод и пометить его;
- вновь отключить питание;
- зажать вводные провода в клеммах колодки в соответствии со схемой;
- подключить провода нагрузки;
- подать питание;
- проверить наличие напряжения на выходе счетчика;
- подключить нагрузку и убедиться в том, что показания счетчика увеличиваются пропорционально нагрузке.
Устройство и принцип действия силовых трансформаторов
Каждая клемма имеет 2 винта. Длина снимаемой изоляции должна быть такой, чтобы оголенный проводник не выходил за пределы клеммы, и изоляция не попадала под винты.
Сначала затягивают верхний винт, а затем, убедившись, что провод зажат прочно, затягивают нижний.
При использовании многожильного провода необходимо обжать концы специальным наконечником или облудить и пропаять жилы.
Счетчик Энергомера СЕ 101 не будет работать в случае преднамеренного или случайного неправильного подключения.
Современная электропроводка характеризуется наличием 3 проводников, один из которых служит для подключения заземления. Данный провод не используется в схеме включения электрического счетчика. Провод заземления можно определить по желто-зеленому цвету изоляции.
