Как правильно подключить розетку от розетки

Как проверить заземление в розетке?

Для этого понадобится мультиметр и отвертка-тестер. При наличии разноцветных проводов на фазе присутствует черно-коричневая изоляция. Проверку сначала осуществляют тестером, вводя его поочередно в отверстия розетки. Включение индикатора произойдет при касании фазы.

Впоследствии наличие заземления проверяют мультиметром. Центра или верхней части розетки (ее заземление) касаются одним щупом, вводя второй поочередно в ее отверстия.

Отсутствие напряжения между проводниками указывает на следующее:

  • нейтраль-заземление — о находящейся перемычке между ними;
  • фаза-заземление — об отсутствии последнего;
  • фаза-нейтраль — об обрыве последней.

При исправно работающем заземлении во время измерения напряжения между ним и нейтралью показания прибора должны быть отличны от 0, а максимальный результат не должен превышать 90 В.

С помощью мультиметра

  1. Переключите мультиметр в режим измерения переменного напряжения до 1000 В.
  2. Измерьте напряжение между нулем и фазой.
  3. Измерьте напряжение между «землей» и фазой.
  4. Если напряжения п. 2 и 3 лишь незначительно отличаются — «земля» присутствует (здесь мы говорим лишь о её присутствии, а не о её качестве). Если напряжение п.3 отсутствует (прибор ничего не намерил) — заземление не функционирует.

Спомощью тестера из лампы

  1. Подключите пробник к фазе и нейтрали. Лампа должна гореть.
  2. Подключите лампу к фазе и «земле». Если лампа горит с такой же яркостью — заземление присутствует. Если яркость стала меньше — контур заземления в плохом состоянии. Лампа совсем не горит — «земля» отсутствует.

Если вы тщательно закрепили изделие, это еще не гарантирует его исправной работы. Есть случаи, когда при установке неправильно закрепляется фаза, а также контакт защитного характера. Для проверки используем специальную отвертку с индикатором — прикладываем ее к гнезду фазы, а щуп к приводу. Если индикатор активный, значит, заземление есть, монтаж розетки с заземлением можно считать законченным.

Расположение фазы и ноля

Чтобы правильно и безопасно выполнить работы по монтажу розетки с заземлением, важно определить нахождение фазы и ноля. Перед началом поиска нужно отключить автоматы, чтобы обесточить линию или всю квартиру. Далее при помощи специальной отвертки выявляется фаза (лампочка или неоновый индикатор подсвечиваются) и ноль (света нет)

Между ними будет находиться заземляющий провод

Далее при помощи специальной отвертки выявляется фаза (лампочка или неоновый индикатор подсвечиваются) и ноль (света нет). Между ними будет находиться заземляющий провод.

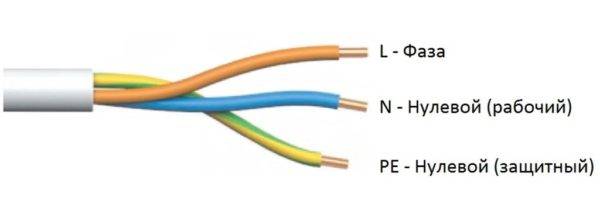

Демонтировав старое устройство, можно выявить расположение фазы и нейтрали по цвету. Не перепутать их нахождение поможет окраска провода:

  • у ноля — синий, сине-белый;
  • у фазы — черный, красный или коричневый;
  • у заземления — желто-зеленый.

Четкого предписания, где будет находиться фаза и ноль, нет — их можно менять местами

Важно правильно закрепить провод «земля» на верхней или центральной клемме, а к двум оставшимся прикреплять фазу и нейтраль в произвольном порядке, чтобы замкнуть контур

Запрещается устанавливать перемычку к клемме заземления от нейтрали — это опасно для жизни из-за риска попадания фазного напряжения на блок розетки!

Способы переноса розетки

Когда возникает необходимость установки розеток на новых местах, прежде всего надо выбрать подходящий способ её выполнения. Далее рассказано о тех вариантах, которые могут иметь место.

Монтаж новой линии

В этом случае предполагается, что из распределительной коробки подводятся провода к месту установки новой розетки. В этой ситуации надёжность осуществления работ будет наибольшей. Однако при этом протяжённость проводов, которые необходимо проложить, окажется значительной.

Иногда в распределительной коробке осуществляют опрессовку проводов. Для подсоединения новых их понадобиться нарастить, но для этого её потребуется отрезать.

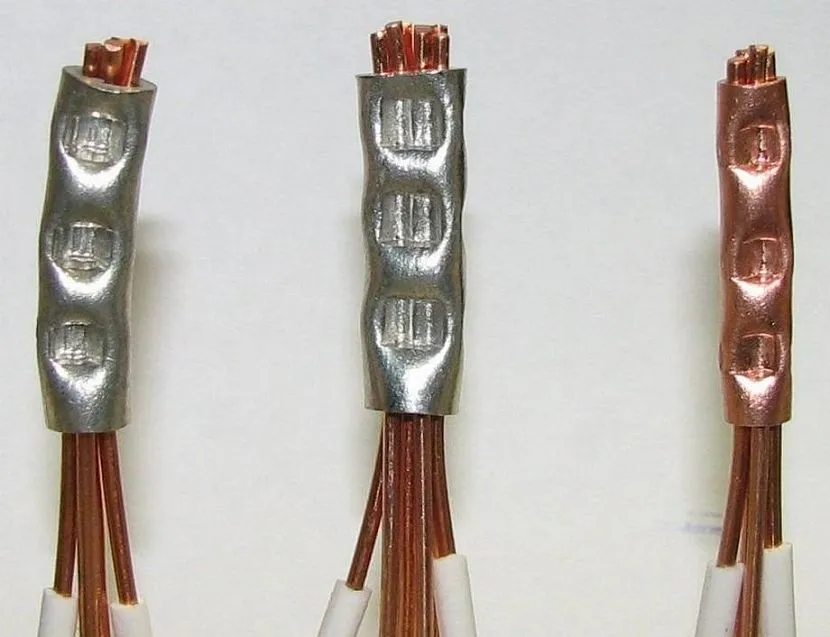

Применение опрессовки проводовИсточник mr-build.ru

Для соединения с новой розеткой от распределительной коробки проводят штробу. Провод при этом закрепляют с помощью алебастра или применяют для этого пластиковые хомуты. Необходимо с обоих концов предусмотреть достаточную протяжённость, которая позволит обеспечить качественное проведение работ.

Наращивание провода

Применение этого способа основана на том, что вместо прежней розетки в углублении делают распределительную коробку. Соединения к монтируемой проводят от неё. Такой способ действий позволит уменьшить объём работ по сравнению с выполнением монтажа новой линии. В дальнейшем прежняя будет закрыта. Поэтому качество подсоединения при наращивании новых проводов должно быть высоким.

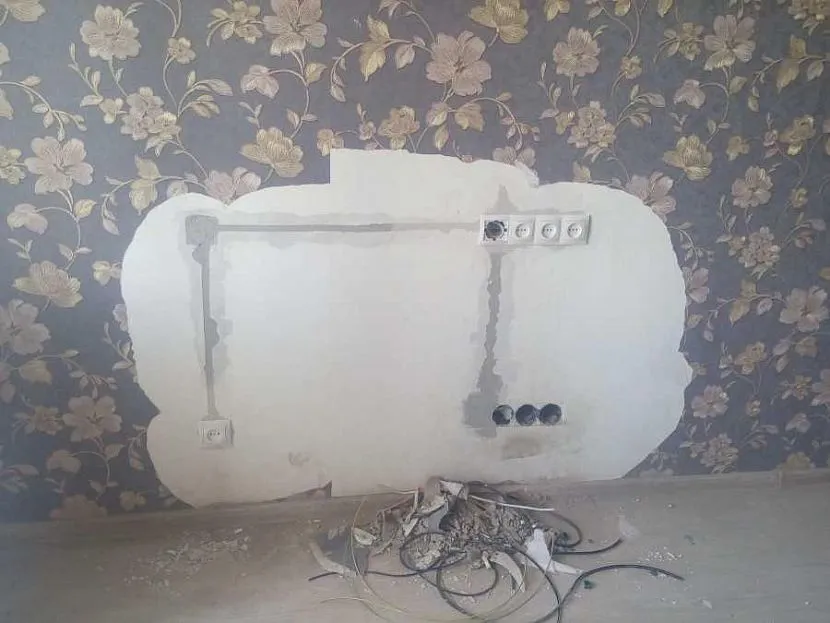

Перенос розеток на новое местоИсточник electrikmaster.ru

Использование шлейфа

В этом случае прежнее устройство сохраняет свою функциональность. К её проводам подсоединяются соединительные отводы, расположенные горизонтально. Они ведут к новой розетке, находящейся на этом же уровне. После проведения процедуры владелец получает ещё одну, работающую рядом с прежней.

Особенности переноса розетки в панельном доме показаны в видео:

Перенос розетки в панельном доме (бетонной стене) своими руками без специального инструмента.

Порядок выполнения работ по установке

Для этого потребуется осуществить следующие действия:

  • На входном щитке надо полностью отключить поступление электроэнергии в квартиру. С помощью индикаторной отвёртки нужно убедиться в отсутствии напряжения на проводах.
  • Выполняется демонтаж прежней розетки.
  • Дальнейшие действия зависят от выбранного способа работ. При непосредственном подключении к распределительному щитку необходимо удалить провод, ведущий к старой розетке или хотя бы отсоединить его, если извлечь его невозможно. Последняя ситуация может иногда возникнуть, например, при проведении работ в панельных многоквартирных домах.
  • Если точка подключения будет располагаться в старой розетке, то выполняют наращивание проводов одним выбранным способом.
  • Для прокладки проводов необходимо наметить линию, вдоль которой будет выполняться штробирование. Далее с помощью перфоратора на этом месте создают углубление.
  • Выполняется монтаж новой розетки. При этом нужно учитывать необходимость подключения заземляющего провода.
  • Далее устанавливается защитная крышка, обеспечивающая безопасное пользование новой розеткой.

Если в старых домах применяется алюминиевая проводка, то при монтаже новых устройств мастер может столкнуться с необходимостью подключение к ней медных. Это безопасно делают при помощи клеммных соединений или аналогичных. Однако такие решения являются временной мерой при первой возможности во время капитального ремонта рекомендуется всю алюминиевую проводку заменить на медную.

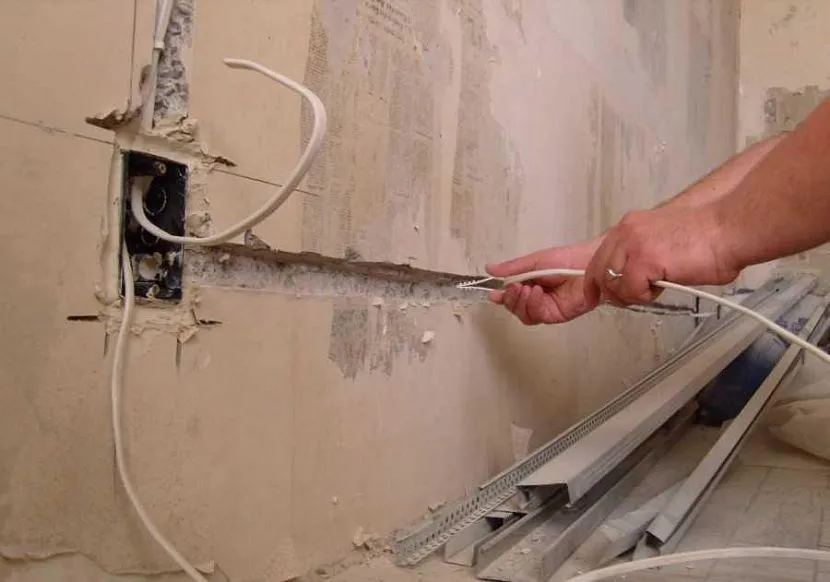

Штробирование и укладка проводаИсточник electrikmaster.ru

При выполнении работ с созданием шлейфа потребуется сделать такие действия:

  • Надо отключить электропитание от прежней розетки. Перед началом работ нужно проверить отсутствие напряжения. Для этого удобно использовать индикаторную отвёртку.
  • Нужно подготовить место, где будет расположена новая розетка. Для неё потребуется сделать штроб.
  • Необходимо отмерить кабель нужной длины для подсоединения.
  • Его подключают к клеммам обеих розеток.
  • Ставят защитную декоративную крышку.
  • Соединительный провод нужно спрятать в сделанный для него штроб или использовать другой способ, который выберет мастер.

После завершения процедуры потребуется провести отделочные работы в помещении.

Как самостоятельно перенести розетку рассказано в видеоролике:

Как перенести розетку самостоятельно

Правильное соединение розеток шлейфом

Все розетки, находящиеся на одной электрической группе имеют одну схему соединения – параллельную. Но «параллелить» розетки можно разными способами: соединять их в распаячных коробках (скрутки, клеммы, пайка) — 1. или же соединять их между собой на клеммах, минуя эти коробки (соединение шлейфом ) — 2 .

Какое соединение розеток выбрать. Соединяя розетки шлейфом можно существенно сэкономить на материале – провода, коробки и, соответственно значительно сократить трудозатраты. Однако в настоящее время в Правилах Устройства Электроустановок (ПУЭ) имеется чёткий и однозначный запрет на разрыв РЕ – проводника («земли»).

В случае, если вы меняете электропроводку у себя в квартире (доме) опасаться особенно нечего – ведь вам не нужно официально вводить объект в эксплуатацию, но согласитесь, лучше спать спокойно, зная, что электропроводка вашего жилья в порядке и соответствует всем нормативным требованиям электробезопасности.

Как правильно сделать соединение розеток шлейфом. не нарушив при этом ПУЭ? Альтернатива есть: на рисунке показан метод такого соединения розеток. Способ достаточно старый, но проверенный, и для надёжности лучше не ограничиваться «земляным» проводом, а оставить неразрывными и токоведущие провода – фазный и нулевой.

При таком соединении розеток нагрузка на клеммы первой розетки, куда «приходит» питание будет ограничиваться лишь мощностью бытовых электроприборов, включенных в неё. Такой способ соединения розеток продляет срок их службы и, самое главное сохраняет РЕ – проводник («землю») неразрывным.

Copyright 2010-2016 При использовании материалов сайта активная ссылка на remont220.ru обязательна

Сайт использует файлы cookie . Продолжая просмотр сайта, вы соглашаетесь с использованием файлов cookie.

Комбинированная электропроводка


Комбинированная электропроводка Этот метод применяется, когда из одной электророзетки нужно подключать еще дополнительные, а сверлить стены нельзя. Порядок монтажа и подсоединения проводов в таком случае следующий:

  • Отключение электричества. Нужно обесточить всю квартиру либо помещение, в котором будут проводиться работы. С помощью тестера нужно убедиться, что напряжения нет.
  • Удаление защитной крышки с основной точки питания.
  • Извлечение розетки путем ослабления удерживающих контактов.
  • Подсоединение проводов к новой точке питания.
  • Далее проверяется, не будет ли ограничитель передавливать провода. Если он мешает кабелям, нужно аккуратно отколоть небольшой кусок с подрозетника или стены под размер провода.
  • Установка розетки на место.
  • Создание отверстия в декоративной крышке для провода.
  • Установка крышки.

Советы и рекомендации

Если в какой-то части жилого или бытового помещения не хватает еще одной розетки, то не обязательно прокладывать дополнительный провод, можно установить двойную розетку или оборудовать целый блок. Новую точку стоит устанавливать только в том случае, если это действительно необходимо. И она должна быть обустроена на некотором значимом расстоянии от первой розетки.

Если вы подбираете кабель для удлинения сети, то он по количеству жил, а также по площади их сечения должен соответствовать уже имеющемуся в сети проводу. Материал сердечника кабеля должен быть также в соответствии. Если у вас медный провод, то брать следует аналогичный из меди. Также и с алюминием.

Для двухфазной сети без заземления, оборудовать заземление самостоятельно можно только по всем правилам. Подключать контур заземления к трубам отопления, газа, воды или канализации категорически запрещается.

Вы должны понимать, что прокладка провода внутрь стен испортит существующий ремонт и это более трудоемкое занятие. Укладка дополнительного провода в кабель-канал проста в реализации. Так вы всегда сможете произвести демонтаж всей системы, если в этом появится необходимость. При этом саму новую сеть, организованную таким образом, эксплуатировать безопасно.

Особенности совмещенных изделий

Спаренные модули подходят для установки на поверхностях из дерева, камня, гипсокартона и бетона. Они отличаются эстетичным видом, эргономичностью и укладываются с минимальным количеством монтажных каналов.

Модели могут встраиваться в стену или находится на ее поверхности. Они подходят для использования внутри помещения или оснащаются влагостойким корпусом для монтажа на улице. Специальная крышка исключает доступ влаги и пыли внутрь корпуса и к контактам. Такое решение актуально, если сблокированной модификацией оснащается ванная комната.

Как выбрать розетку с выключателем

При подборе подходящего устройства стоит обратить внимание на несколько факторов:

  • совместимость с техническими характеристиками и особенностями электролинии;
  • соответствие дизайну помещения;
  • функциональность по мощности подключаемого оборудования;
  • количество кнопок и розеток в одном блоке;
  • особенности монтажа.

Производители выпускают несколько моделей:

  • двойной вариант – состоит из выключателя и незаземленной розетки;
  • внутренний блок с выключателем и заземленной розеткой, клавиша бывает со световым индикатором;
  • приспособления для наружной установки – розетка и клавиша скрываются под крышкой с защитой класса IP 54.

В продаже имеются варианты с различной комбинацией клавиш, выключателей, розеточных групп. Внешняя часть корпуса может сниматься – тройной прибор подходит для системы розетка + выключатель + слот или USB-порт.

Средняя стоимость простого устройства – 200 руб. Образец для европроводки с двумя кнопками стоит примерно 300 руб. и подходит для общей мощности техники в 3,5 кВт. Влагозащищенные модификации обойдутся в сумму около 450 руб., а силовой блок на три розетки и выключатель-одноклавишник – в 1000 руб.

Процесс установки

Перед работами, связанными с электричеством, питание отключается

Подготовительные работы

  1. Разбирают розетку, открутив крышку.
  2. Подрозетник также снимают, получают доступ к клеммам, к которым крепят провода.
  3. При наружном способе установки на бетонную стену нужно заранее просверлить в местах расположения креплений отверстия для подрозетника, чтобы иметь возможность воспользоваться пластиковыми дюбелями. Для деревянной основы подойдут саморезы.
  4. Скрытый способ осложнён высверливанием отверстия под подрозеточную коробку. Для этого используют зубило с молотком, ударную дрель, перфоратор с корончатым сверлом по бетону.
    • Сверлом вырезается круглое отверстие, другими инструментами доводится паз до нужного размера.
    • Перфоратором или дрелью делается канавка, закладывается провод, который прячется под штукатурку.

Подсоединение кабеля

  1. С устройства снимают крышку, обнажив внутреннюю часть, где расположены клеммы. Убирают гибкую изоляцию, скрывающую три части провода: фазу, землю и ноль. Разводят в стороны для удобства монтажа. При работе со скрытой проводкой оставляют 20-сантиметровый запас.
  2. Зачищают все три провода от изоляции примерно на один сантиметр аккуратно, не повреждая жилу.
  3. Формируют петли, расплющивают пассатижами, чтобы обеспечить оптимальный контакт.
  4. Затем, протянув под винтами, прижимают к клеммам с усилием для лучшей фиксации оголённых контактов.
  5. Придерживаются цветовой маркировки: жёлтый проводок соответствует заземлению, два остальных — фаза и ноль.
  6. Прибор собирают, прикрутив внутреннюю часть к рабочей части.

Подключение кабеля

  1. Кабель зачищается, формируются две петли, расплющиваются, надёжно фиксируются клеммами.
  2. Провода заводят согласно цветовой маркировке.
  3. Затем прикручивают корпус на место.

На нашем сайте в также можете узнать об особенностях установки розеток с USB и Wi-Fi.

Необходимые инструменты

Рассмотрим ситуацию, когда мы планируем установить еще одну дополнительную розетку и запитаем ее от уже имеющейся линии. В этом случае перед началом работ нам необходимы инструменты и материалы. Вам потребуется:

  • любая линейка или строительная рулетка;
  • уровень и маркер;
  • дрель со специальной насадкой или просто со сверлами;
  • пассатижи и отвертка;
  • прибор или отвертка с индикацией.

В строительной части нужны (для внутренней прокладки кабеля):

  • узкий шпатель;
  • грунтовка;
  • емкость для замешивания грунтовки.

Под материалами следует понимать:

  • сама новая розетка в комплекте с рамкой;
  • подрозетник;
  • провод на нужную длину;
  • труба для укладки кабеля в стене;
  • изоляционная лента или другой изоляционный материал для кабеля.

Если у вас есть все это, то можно приступать к установке новой розетки.

Как подключить розетку. Как правильно подключить розетку от розетки

Есть разнообразные способы и устройства, чтобы от одной розетки запитать два или больше прибора – например, тройники и сетевые фильтры. Если же становится ясно, что в определенном месте всегда будут включены несколько устройств, то гораздо удобнее и практичнее сделать подключение розетки от розетки. Правда при этом надо учитывать ряд нюансов, которые будут влиять их нормальную и продолжительную работу.

Плюсы и минусы такого способа подключения

Преимущество одно и оно всегда на виду – удобство использования, ведь не надо больше возиться с переносками, спотыкаться о провода или переживать, что тройник расшатает контакты розетки и выпадет из нее.

Для того, чтобы в полной мере оценить возможные недостатки, надо разобрать устройство и посмотреть какой к нему подключен провод – чаще всего это проводка сечением на 1,5 или 2,5 квадратных миллиметра. Такой кабель свободно выдержит подключение одного бытового устройства мощностью около 2 кВт и с некоторой натяжкой пару таких приборов. Спасает розетки и провода то, что несколько мощных устройств в одну из них подключают достаточно редко – в основном это одно устройство на 1-2 кВт и несколько послабее.

Перед тем, как провести розетку или несколько от уже существующей, обязательно надо учитывать, что каждая последующая из них это соединения проводов, что является дополнительным сопротивлением электрическому току. Даже если подключить одно мощное устройство, но в последнюю розетку, то есть вероятность нагрева предыдущих контактов. Природа же электрического тока такова, что он оказывает на проводку вибрационное воздействие, вследствие чего контакты со временем неизбежно ослабляются. По правилам, на предприятиях все электроконтакты должны проходить ежегодную проверку и подтягивание болтовых соединений.

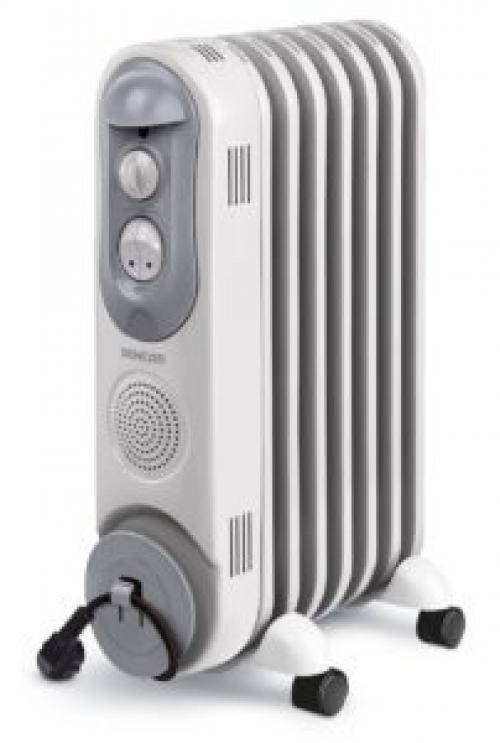

С другой стороны, в жилых комнатах самое мощное устройство это обычно электрический обогреватель – если он не кустарный, с неизвестно как сделанными контактами, то две последовательно подключенных розетки и их проводка его свободно выдерживают.

Третий вопрос это кухня – именно там обычно собраны самые мощные устройства, в плане потребления электричества: посудомойка, микроволновка, электропечка, духовой шкаф, электрочайник, тостер и прочие, которые «кушают» от 1,5 кВт. «Вешать» их на один провод категорически не рекомендуется, разве что это будут самые слабые из них, например, микроволновка в паре с чайником или тостером.

Выбор способа монтажа проводки

Все способы провести розетку от розетки сводятся к тому, как они будут закреплены – внутри стены, снаружи или из внутренней части «родительской» точки провода будут выводиться наружу. Все остальные рабочие моменты решаются во всех случаях одинаково:

  • Толщина проводов. Здесь все просто – они не должны быть тоньше, чем те, что подходят к «главной» розетке. В противном случае, при подключении достаточно мощного потребителя к «дочерней» розетке контакты будут греться – рано или поздно оплавится изоляция проводов, пластиковая крышка или то и другое вместе.
  • Дизайн. С точки зрения функционала особых ограничений тут нет – одних устроит «лишь бы работало», а другие подберут «чтобы было красиво и сочеталось друг с другом и с обоями»
  • Порядок подключения контактов. На бытовых устройствах их может быть два или три. Если два, то это фаза и ноль – какой провод куда подключать не имеет значения, главное, чтобы они были «посажены» на разные между собой контакты. Когда используется три провода, то это фаза ноль и заземление – его розеточный контакт обычно торчит из корпуса устройства, когда с него снимешь крышку. На контакте надо найти крепежный болт и прикрутить туда заземляющий провод.
  • Заземление. Тут все зависит от его наличия – если оно есть в первой розетке, то настоятельно рекомендуется провести заземляющий провод и в следующие точки. При этом надо учитывать требования ПУЭ – кабель должен быть по возможности цельным с отдельными выводами к каждой точке.

Комбинированная электропроводка


Комбинированная электропроводка Этот метод применяется, когда из одной электророзетки нужно подключать еще дополнительные, а сверлить стены нельзя. Порядок монтажа и подсоединения проводов в таком случае следующий:

  • Отключение электричества. Нужно обесточить всю квартиру либо помещение, в котором будут проводиться работы. С помощью тестера нужно убедиться, что напряжения нет.
  • Удаление защитной крышки с основной точки питания.
  • Извлечение розетки путем ослабления удерживающих контактов.
  • Подсоединение проводов к новой точке питания.
  • Далее проверяется, не будет ли ограничитель передавливать провода. Если он мешает кабелям, нужно аккуратно отколоть небольшой кусок с подрозетника или стены под размер провода.
  • Установка розетки на место.
  • Создание отверстия в декоративной крышке для провода.
  • Установка крышки.

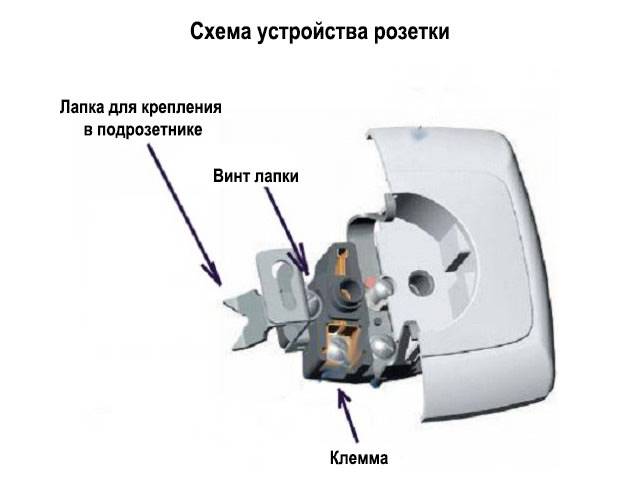

Устройство розетки

Основные узлы розетки – колодка в сборе, с тыльной стороны защищенная подрозетником, с наружной – декоративной коробкой с закрепленным винтом. Коробка в большинстве случаев состоит из лицевой панели и рамки. Подрозетник применяется лишь для тех розеток, которые будут устанавливаться на стену, а не в углубление. В состав колодки входят:

  • корпус;
  • фазный и нулевой контакты, в которые и включается вилка;
  • клеммы для подсоединения проводов электросети;
  • заземляющий контакт;
  • подвижные или жестко закрепленные лапки для крепления в коробке или на плоской поверхности.

Заземление предусмотрено не для всех розеток, в самых простых устройствах его нет. При завинчивании винтов подвижные лапки разводятся в стороны, закрепляясь на стенках пластиковых коробок. Лапки с двойным язычком надежнее держат соединение, так как они острее и глубже проникают в пластик.

Если клеммы, к которым подсоединяется провод электросети, винтовые, перед использованием их следует смазать, для чего применяется холодный припой.

Плюсы и минусы способа подключения

Если говорить о преимуществах и недостатках такого способа установки дополнительной розетки, то можно выделить сначала минусы:

  • невозможность подключения нескольких приборов с большой мощностью на одну линию. Это особенно актуально для розеток на кухне, где часто используются достаточно мощные приборы;
  • необходимость проводить работы и удлинять проводку с подключением ее на существующую линию;
  • необходимость делать отверстие для подрозетника и прокладывать кабель в стене, при внутренней укладке проводов.

Положительная сторона – это наличие еще одной или нескольких розеток, а значит помещением становится пользоваться гораздо удобней. В некоторых ситуациях это позволяет избавиться от использования переноски, а также упрощает эксплуатацию приборов.

Подключение розетки, коммутируемой через выключатель

Самым простым вариантом как подключать розетку, объединённую в одном корпусе с одноклавишным выключателем, является соединение всех проводов электросети и устройств согласно схеме в распределительном коробе. При этом существует чёткая последовательность проведения таких работ.

  1. Подготавливается в стене отверстие под подрозетник, если блок внутренний или просто подбирается подходящее место в случае с внешним прибором. Накладные спаренные конструкции совмещённых электрических блоков чаше всего устанавливают в помещениях с открытой проводкой – обычно это деревянные постройки.
  2. В распределительной коробке, должно быть 6 входящих жил электропроводки, по паре от розетки, выключателя и распределительного щитка. При этом каждая пара делиться на фазную и нулевую жилки. В некоторых домах существует дополнительный провод заземления.
  3. В первую очередь определяется фаза, идущая от распределительного щитка и обесточивается помещение.
  4. Далее, фазный провод основной электросети нужно подключать к проводу выключателя. Для этого зачищенные концы соответствующих жил скручиваются и изолируются изолентой.
  5. Нулевая жилка сети соединяется с проводом, идущим от розетки.
  6. Оставшиеся два свободных конца от совмещённого блока скручиваются между собой и изолируются.
  7. Благодаря такой схеме подключения получится, что фаза розетки будет коммутироваться через выключатель. Особенно это эффективно если розетка используется редко или через неё нужно подключать приборы, которые необходимо постоянно включать и выключать.

Такая совмещённая в одном корпусе система функционирует достаточно просто. Когда выключатель включён на розетку через коммутатор подаётся фаза. Такая схема эффективна, например, если нужно через удлинитель подключить освещение в подсобном помещении, а выключать его при помощи одноклавишного выключателя.
