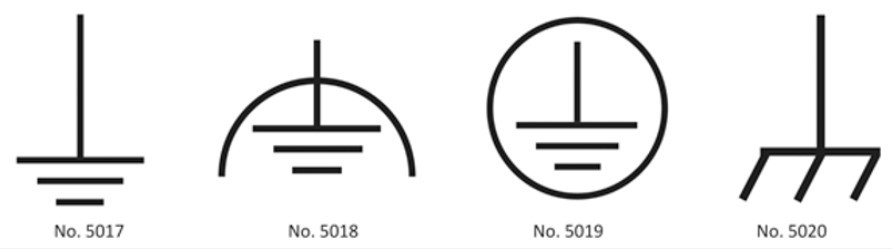

Варианты графического изображения
Для обозначения знака заземления существует несколько способов графического изображения. Каждый вариант имеет свои особенности и размеры, которые должны быть оговариваемы при выборе типа оборудования.
1. Знак заземления с кабелем
Один из наиболее распространенных вариантов графического обозначения заземления – это знак заземления с кабелем. В этом случае заземление графически изображается в виде вертикальной линии, внизу которой находится горизонтальная линия, представляющая кабель.
2. Знак заземления без кабеля
Еще один вариант графического обозначения заземления – это знак заземления без кабеля. В этом случае заземление графически изображается только вертикальной линией, без горизонтальной линии, представляющей кабель.
3. Знак заземления с дополнительными символами
Также существуют варианты графического обозначения заземления, в которых знак заземления дополняется дополнительными символами. Например, может быть добавлен символ молнии или земли. Эти символы служат для уточнения смысла знака заземления.
Рекомендуется выбирать вариант графического обозначения заземления с учетом особенностей и требований конкретной ситуации. Размеры и способы изображения заземления должны быть оговорены при выборе типа оборудования.
Способы нанесение знака на оборудование
Принято считать, что все места подключения оборудования к заземляющему контуру должны иметь оговоренное ГОСТом условное обозначение. В большинстве случаев знак наносится на оборудование на заводе-изготовителе и имеет рельефную поверхность. Знаки, нанесённые на заводе, могут иметь как выпуклую, так и вдавленную структуру. Чаще такие знаки отливаются вместе с металлическим или пластмассовым корпусом оборудования, реже выпрессовываются.
При любом из этих вариантов, знаки подлежат дополнительной окраске, дабы более наглядно выделяться на корпусе. Сейчас популярно наклеивание знака заземления с помощью специальных клейких составов, или липкой ленты, это достаточно простой способ. Применение клеящихся символов заземления не противоречит ГОСТ, и может быть выполнено уже после транспортировки, к тому же такие знаки легко обновлять и заменять.
Государственный Стандарт 21130-75 чётко оговаривает параметры наносимого обозначения заземления на металлические или пластмассовые корпуса методом литья.
Размеры знака заземления, выполняемого методом литья
Подробная расшифровка размеров приводится в таблице.
Типовые размеры для вышеприведённого знака
Этот способ нанесения маркировки получил широкую популярность ещё с конца XIX века и активно применяется на современном оборудовании, имеющем как большие, так и малые габариты. Аналогично должен выглядеть знак соединения с заземляющим контуром, выполненный методом штамповки цветного или чёрного металла. Данный способ удобен для производителя, значок наносится в процессе изготовления корпуса, что позволяет избежать дополнительных манипуляций.
Нанесение условного обозначения заземления ударным способом на корпус электрооборудования чаще также выполняется на заводе-изготовителе, но и не исключено его применение непосредственно по месту установки изделия.
Чаще ударным способом наносят маркировку на малогабаритном оборудовании, корпуса которого изготовлены из чёрного или цветного металла.
Требования ГОСТ 21130-75 для «ударных» символов заземления несколько иные, чем для знаков, выполненных литьём. Основные размеры таких знаков изображены на рисунке ниже.
Знак присоединения к «земле», выполняемый ударным способом
Типовые размеры для вышеприведённого знака
Размеры в Таблицах указаны в миллиметрах.
В обоих случаях окружность вокруг знака заземления, имеющая диаметр D, окрашивается в цвет, отличный от основного цвета изделия, как правило, это жёлтый или чёрный цвет.
В настоящее время для обозначения мест соединения с контуром защитного заземления, соответствующий знак может наноситься методом наклеивания. Это либо отпечатывание знака на клейкой бумаге, либо нанесение символа на ламинированный картон с последующим его наклеиванием на оборудование.
Знак, нанесённый на клейкое основание
Размеры такого значка должны также соответствовать ГОСТ и быть пропорциональны оборудованию. Применение такого вида знаков имеет ряд преимуществ, главное из которых – лёгкость нанесения и простота обновления изношенных знаков даже в труднодоступных местах и на изделиях с небольшими габаритами. Технология изготовления символов заземления на клейкой основе предусматривает применение высококачественных клеёв и ламинита, что позволяет их использовать на оборудовании, подверженном действию вибрации и влаги.
Какие места обозначаются знаком заземления
Как известно основным назначением заземления является обеспечение электробезопасности. А основным назначением знака заземления указать на конкретное место, где оборудование соединено с заземляющим контуром.
Где же принято наносить символы указывающие связь оборудования с «землей»? Прежде всего, это места соединения защитных проводников с главными заземляющими шинами, возле клемм или шпилек подключения защитного проводника.
Друзья давайте разберемся, где устанавливаются знаки заземления в электроустановках, согласно правил и ГОСТ.
Первый нормативный документ, в котором сказано про нанесение знака заземления ГОСТ Р 51778-2001 «Щитки распределительные для производственных и общественных зданий» В пункте 6.4.6 данного документа сказано что знак заземления должен наноситься возле заземляющего зажима, а также возле зажима куда подключается нулевой защитный проводник — PE.
Следующий нормативный документ — ГОСТ 12.2.007.0-75 ИЗДЕЛИЯ ЭЛЕКТРОТЕХНИЧЕСКИЕ. Общие требования безопасности. В пункте 3.3.5 сказано, что возле места присоединения заземляющего проводника должен наноситься любым способом нестираемый (подразумевается во время эксплуатации) знак заземления. Кстати в этом же пункте сказано, что место для подключения заземляющего проводника должно быть зачищено от коррозии, а подключаемая площадка (гильза) не иметь поверхностной окраски.
Насчет зачистки от коррозии считаю очень важным замечанием. Я сам лично долго искал, где прописано данное действие.
Идем дальше — ПБ 08-624-03 «Правила безопасности в нефтяной и газовой промышленности». В пункте 1.5.14 сказано что символ «заземления» должен быть изображен в том месте, где металлические части оборудования соединяются с защитным проводником PE.
Ну и конечно не забываем про наше родное ПУЭ. В пунктах 1.7.118 и 1.7.119 которого также оговорено про нанесение опознавательных знаков заземления.
Символы электрических схем автомобилей
Символы электрических схем автомобилей, показанные в табл. «Схематические символы по EN 60617«, представляют собой подборку стандартизированных символов, подходящих для автомобильной электрики. Но, за редким исключением, они соответствуют стандартам Международной электротехнической комиссии (IEC).
Таблица схематических символов электрических схем автомобилей по EN 60617
Европейский стандарт «Графические символы для схем» EN 60617 соответствует международному стандарту IEC 617. Он издан в трех официальных версиях (английской, французской и немецкой). Стандарт содержит элементы символов, указательные символы и, самое главное, символы электрических схем для следующих областей:
- Общие области применения часть 2;
- Проводники и соединительные устройства часть 3;
- Пассивные компоненты часть 4;
- Полупроводники и электронные лампы часть 5;
- Производство и преобразование электроэнергии часть 6;
- Коммутационная и контрольная аппаратура и защитные устройства часть 7;
- Измерительные приборы, лампы и сигнальные устройства часть 8;
- Телекоммуникационное передающее, коммутационное и периферийное оборудование часть 9;
- Телекоммуникации, передающее оборудование часть 10;
- Архитектурные и топографические монтажные схемы часть 11;
- Двоичные элементы часть 12;
- Аналоговые элементы часть 13.
Требования к символам электрических схем
Символы электрических схем-это мельчайшие элементы для упрощенного графического представления электрического устройства или его части. Символы электрических схем показывают принцип работы устройства и функциональные связи технического порядка. Символы электрических схем не учитывают форму и размеры устройства, и положение соединений на нем. Обособленное представление на принципиальной схеме возможно лишь абстрактно.
Символы электрических схем должны обладать следующими свойствами: они должны легко запоминаться, быть легко понятными, несложными в графическом отображении и логично вписываться в классификационную группу.
Символы электрических схем состоят из элементов и указательных символов. Вот несколько примеров указательных символов: буквы, цифры, символы, математические знаки и символы, символы единиц измерения и характеристические кривые.
Если электрическая схема становится слишком детальной из-за представления внутренних схем устройства (рис. а, «Электрическая схема и схематический символ генератора с регулятором» ) или если не все детали цепи нужны для идентификации функции устройства, то электрическую схему для этого особого устройства можно заменить одним символом (без внутренней схемы) (рис. Ь, «Электрическая схема и схематический символ генератора с регулятором» ).
В случае интегральных схем, обеспечивающих высокую степень экономии пространства (это синонимично высокому уровню интеграции функций в компоненте) предпочтительно упрощенное изображение схемы.
Изображение символов электрических схем
Символы схем отображаются без эффекта физического количества, т.е. в обесточенном и механически не активированном состоянии. Рабочее состояние символа схемы, отличающееся от этого стандартного изображения (базового состояния), обозначается двойной стрелкой (рис. «Рабочее состояние схематического символа отличное от базового» ).
Символы схем и соединительные линии (электрические провода и механические соединения) имеют одинаковую ширину линии.
Во избежание ненужных изгибов и пересечений соединительных линий, можно поворачивать символы схем с шагом 90° или отображать их в зеркально отраженном виде, при условии, что их значение от этого не изменится. Направление непрерывных линий можно выбирать произвольно. Исключениями являются символы схем для резисторов (там символы соединения разрешаются только на узких сторонах) и соединения для электромеханических приводов (где символы соединения разрешаются только на широких сторонах, рис. «Оконечные нагрузки» ).
Соединения могут изображаться и с точкой, и без точки. Если в месте пересечения нет точки, значит нет электрического соединения. Точки соединения на устройствах большей частью не отображаются специфически. Точка соединения, штекер, гнездо или резьбовые соединения обозначаются символами схем лишь в точках, необходимых для монтажа и снятия. Другие места соединения стандартно обозначаются точками.
Контактные элементы с общим приводом обозначаются на монтажной схеме таким образом, чтобы при активации они следовали направлению движения, установленному механическим соединением (- — -) (Рис. «Механические связи у многопозиционного выключателя» ).
место расположения, размеры и обозначение на схемах
Все распределительные щиты и другие разновидности модульного электрооборудования имеют на корпусе знак заземления. С помощью этого обозначения помечается место соединения основной части корпуса выбранного электрооборудования с элементами заземления. Благодаря заземляющему кабелю обеспечивается безопасность при использовании электрооборудования на промышленном производстве.
Место расположения на оборудовании
В зависимости от типа электрического оборудования ГОСТом нормируется вариант маркировки и то место на корпусе, где должно находиться обозначение соединения с «землей»:
- Значок заземления возле зажима/клипсы на щитке. Согласно пункту 6.4.6 ГОСТа Р 51778 от 2001 года, обозначение должно быть расположено у зажима. Дополнительно знаком помечается место подключения нулевого защитного проводника PE.
- Знак «заземлено» рядом с соединением металлических частей корпуса и проводника PE. Вариант обусловлен требованиями правил безопасности 08-624-03. На корпусе может быть приклеена наклейка или выгравирован соответствующий символ прямо в металле.
Важно! Знак заземления наносится на поверхность электрического щита любым нестираемым способом. Само место соединения заземляющего кабеля и щитка зачищается от коррозии, а на подключаемой площадке удаляется часть краски
Варианты нанесения маркировки на электрооборудование
Чаще всего символьное или буквенное обозначение наносится на щитки или ПЭУ непосредственно на заводе-изготовителе. Место обозначения имеет выпуклую или вдавленную рельефную поверхность. На новых технологических линиях у щитков значок «заземлено» отливается прямо при изготовлении металлического или пластмассового корпуса.
Вне зависимости от того, есть рельефная маркировка или нет, символ заземления дополнительно окрашивается для визуального выделения на поверхности корпуса.
Для старых электроприборов на производстве обычно просто используют наклейку знака заземления, которая клеится на специальный клейкий состав или при помощи липкой ленты. В результате удается быстро пометить все щитки и значительно сэкономить денежные расходы. Стоит отметить, что применение символа заземления в виде наклейки не противоречит действующему ГОСТу.
Как обозначается заземление на схемах и чертежах
При проектировании электрических схем на производственной линии помечаются не только конструктивные элементы, коммутационные аппараты и оборудования для управления, но и места расположения заземляющего контура.
Нормативный документ, в котором указаны все особенности обозначения знака на схемах, — ГОСТ 2.721 от 1974 года. Обозначение бесшумного и защитного варианта знаков заземления в чертежах
Важно! Для выбора правильного символа необходимо уделить особое внимание характеристикам оборудования, которое нужно заземлить. В зависимости от типа заземления дополнительно к значку проставляют буквенные символы (N, PE, PEN)
Размеры знака заземления по ГОСТ 21130-75
В указанном ГОСТе прописаны не только размеры, но и методы нанесения знака на оборудовании завода-изготовителя щитков и другого электрооборудования. Регламентируются 4 типа исполнения обозначения:
- Метод штамповки.
- Литье в стальном корпусе.
- Ударный метод.
- Прессовальный способ в пластмассовых корпусах.
В пункте 3.1 вышеуказанного ГОСТа прописана возможность выполнения знаков с помощью аппликации, нанесением краской, фотохимическим способом. Единственное жесткое требование — их размер:
При литье или прессовании на корпусе
| 5 | 3,6 | 10 | 0,7 | 2,5 | 0,35 |
| 8 | 6,0 | 16 | 1,2 | 4,0 | 0,6 |
| 10 | 7,0 | 20 | 1,4 | 5,0 | 0,7 |
| 14 | 9,0 | 25 | 1,8 | 5,5 | 0,9 |
| 22 | 15,0 | 40 | 3,0 | 9,0 | 1,5 |
| 28 | 17,5 | 45 | 3,5 | 8,5 | 1,75 |
| 30 | 20,0 | 50 | 4,0 | 10,0 | 2,0 |
| 50 | 35,0 | 90 | 7,0 | 20,0 | 3,5 |
При изготовлении с помощью ударного способа
| 14 | 8 | 6,0 | 1,2 | 2,5 | 0,6 |
| 18 | 10 | 7,0 | 1,4 | 5,0 | 0,7 |
| 25 | 14 | 9,0 | 1,8 | 5,5 | 0,9 |
Важно! По цвету окружность знака должна заметно отличаться от внешней поверхности корпуса оборудования. Фон принято окрашивать в желтый цвет, а рельеф по контуру выполняется в черных или темно-серых оттенках
Заключение
Если необходимо быстро обновить значки на производстве, лучше всего воспользоваться наклейками, которые прослужат 1–2 года, после чего их просто заменяют новыми.
В случае строительства нового промышленного помещения и заказа новых электрических приборов и оборудования предварительно уточните наличие обозначения «заземлено» прямо на корпусе.
Размеры знака заземления по ГОСТ 21130-75
В указанном ГОСТе прописаны не только размеры, но и методы нанесения знака на оборудовании завода-изготовителя щитков и другого электрооборудования. Регламентируются 4 типа исполнения обозначения:
В пункте 3.1 вышеуказанного ГОСТа прописана возможность выполнения знаков с помощью аппликации, нанесением краской, фотохимическим способом. Единственное жесткое требование — их размер:
При литье или прессовании на корпусе
| H | H1 | D* | b | h | r |
|---|---|---|---|---|---|
| 5 | 3,6 | 10 | 0,7 | 2,5 | 0,35 |
| 8 | 6,0 | 16 | 1,2 | 4,0 | 0,6 |
| 10 | 7,0 | 20 | 1,4 | 5,0 | 0,7 |
| 14 | 9,0 | 25 | 1,8 | 5,5 | 0,9 |
| 22 | 15,0 | 40 | 3,0 | 9,0 | 1,5 |
| 28 | 17,5 | 45 | 3,5 | 8,5 | 1,75 |
| 30 | 20,0 | 50 | 4,0 | 10,0 | 2,0 |
| 50 | 35,0 | 90 | 7,0 | 20,0 | 3,5 |
При изготовлении с помощью ударного способа
| D | H | H1 | b | h | r |
|---|---|---|---|---|---|
| 14 | 8 | 6,0 | 1,2 | 2,5 | 0,6 |
| 18 | 10 | 7,0 | 1,4 | 5,0 | 0,7 |
| 25 | 14 | 9,0 | 1,8 | 5,5 | 0,9 |
Обозначение L в электрике
« L » – Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).
Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников “L1”, “L2” и “L3”.
По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007), действующим в России, цвета фазных проводов – коричневый или черный . Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.
Размеры
Согласно требованиям ГОСТ 21130-75 параметры изображения символа отличаются в зависимости от способа его нанесения на корпус электроустановки. Например, минимальный диаметр знака изготовленного при помощи литья или штамповки составляет 10 мм, а для изготовленного ударным способом, этот параметр составит 14 мм. Один из самых часто используемых размеров знака безопасности заземление составляет 30 х 30 мм. Более подробно с размерами значка заземления можно ознакомиться в п. 3.1 вышеуказанного ГОСТа.
Конструкция и размеры знаков заземления, выполняемых методами литья в металле (в том числе цветном) и прессования в плас width=»768″ height=»370″ Размеры знаков заземления, выполняемых методами литья
Конструкция и размеры знаков заземления, выполняемых ударным способом
Размеры знаков заземления, выполняемых ударным способом
Лучшим способом обновить знаки на предприятии является приобретение наклеек. Знак заземления на наклейках может быть в формате «вектор» или в виде картинки. Срок службы стикеров составляет до 2 лет, а их замена не представляет никакой сложности. Также можно скачать трафарет знака заземления и нанести обозначения краской. При проектировании заземляющего контура и установке нового оборудования лучше заранее уточнить наличие значков «Заземлено» на их корпусах.
Классификация изделий
Плакаты и знаки предупреждают об опасности, связанной с приближением к оборудованию, которое находится под напряжением. Плакаты безопасности также могут указывать рабочее место.
По характеру применения плакаты электробезопасности делятся на переносными и стационарными (постоянными).
Классификации плакатов и знаков:
- Запрещающие,
- Предупреждающие,
- Предписывающие,
- Указывающие.
Все знаки и их размеры, более подробно о каждом виде знаке написано ниже в статье
Запрещающие
Предназначены для запрета коммутации с аппаратами(включение или отключения), нужны что бы на электрооборудование по ошибке никто не подал напряжения. Надписи выполняются буквами красного цвета на белом фоне и с красной рамкой, или наоборот белые буквы на красном фоне.
Размеры прямоугольных плакатов(ширина×высота): 200х100 или 100х50 мм.
Запрещающие плакаты
Предупреждающие
Предназначены для предупреждения о приближении на расстояние опасное для жизни к находящимся под напряжением токоведущим частям или деталям. Знаки применяются в электроустановках до 1000 В и выше.
Надписи выполняются буквами красного цвета на белом фоне и с красной рамкой, или жёлтый треугольник с чёрной рамкой и молнией, либо же чёрная краска, которую наносят на ЖБТ опоры, ограждения или плиты.
Размеры прямоугольных знаков: 300х150. Размеры сторон треугольника обычно 300х300х300, но если знак используется в помещение или наклеен на оборудование то его размеры сторон могут быть: 25, 40, 50, 80, 100, 150 мм.
Предупреждающие знаки
Предписывающие
Служат для указания мест работы и для безопасного подхода к рабочему месту. Надписи и рамки выполняются буквами сине-белой цветовой гаммой.
Размеры квадратных знаков: 100х100 или 250х250 мм, 200х200 и 80х80 мм.
Предписывающие знаки
Указывающие
Указывает, что определенный участок электроустановки заземлен и о недопустимости подачи на электрооборудование напряжения, а также для указания местонахождения различных объектов и устройств. Есть только один указывающий плакат с синей надписью “ЗАЗЕМЛЕНО” на синем фоне. Размеры плаката: 200х100 или 100х50 мм Ширина белой каёмки должны быть 5-13мм.
Указывающий знак
Особенности изображения
Основным документом, регламентирующим обозначение заземления, является ГОСТ 21130-75. В нем оговариваются места нанесения и особенности изображения в зависимости от типа оборудования, а также его размеры.
Согласно требованиям ГОСТ данное изображение наносится на корпус электрооборудования рядом с местом присоединения заземляющего кабеля к прибору. Дополнительно изображение должно быть нанесено рядом с клеммой для присоединения нулевого защитного провода (РЕ). Также символ заземления должен быть изображен внутри электрического щита, к которому подключаются электроустановки или электропроводка.
Обозначение заземления на оборудовании может быть нанесено при помощи краски, выполнено в виде наклейки, выгравировано на корпусе или изготовлено любым другим способом, обеспечивающим его сохранение в процессе эксплуатации изделия. То есть изображение должно быть нестираемым и расположенным так, чтобы избежать его повреждения или замазывания.
Кроме обозначения контактов на электроустановках рекомендуется обозначать и места расположения заземляющих контуров.
Дополнительно рядом с ним могут быть изображены буквенные обозначения, обозначающие тип заземления.
Графические
ГОСТ и стандарты условных графических обозначений
Электрические розетки на схемах и чертежах обозначаются проектировщиками согласно ГОСТ 21.614-88 «Графическое изображение на планах проводок и электрооборудования». Данный документ был разработан ещё во времена Советского Союза. В 2015 году он был обновлён до ГОСТ 21.210-2014.
Розетки согласно новому ГОСТу обозначаются на схемах в виде полукруга. А за основу графического обозначения было взято упрощённое изображение первых розеток и выключателей, которые появились более века назад и стали применяться в быту.
Далее на сайте https://elektriksovety.ru/ будет рассказано о том, как на схемах обозначаются розетки разного типа, с заземлением и без него, интернет розетки и т. д.
Обозначение розеток и выключателей на чертежах и схемах
Обозначение розеток и другого электрооборудования наносится на электрические схемы, с помощью которых осуществляются монтажные работы. Каждый элемент системы энергообеспечения имеет обозначение, позволяющее его идентифицировать.
Порядок указания условных знаков на схемах регламентируется ГОСТ . Данный норматив издан относительно недавно. Новый ГОСТ сменил старый советский стандарт. Согласно новым правилам, указатели на схемах должны совпадать с регламентированными.
Включение в схему другого оборудования должно отвечать требованиям ГОСТ . Этот документ устанавливает нормы для указателей общего использования. Порядок организации схемы вводно-распределительных устройств также регулируется ГОСТ
Обозначения выполняются в виде графических символов, которыми являются простейшие геометрические объекты, в том числе квадраты, прямоугольники, окружности, линии и точки. В определенных сочетаниях эти графические элементы указывают на те или иные составные части электрических приборов, машин и приспособлений, используемых в электротехнике. Кроме того, символы отображают принципы управления системой.
Указатели на схемах
Ниже представлено графическое обозначение, которое принято использовать на рабочих чертежах.
Фурнитуру принято классифицировать по нескольким признакам:
- степень защищенности;
- способ монтажа;
- количество полюсов.
По причине разных способов классификации среди условных знаков для разъемов на чертежах имеются отличия.
Указатели на чертежах для открытого монтажа
Обозначения розеток на чертеже, представленном ниже, указывают на следующие характеристики.
- сдвоенность, однополюсность и заземление;
- сдвоенность, однополюсность и отсутствие заземляющего контакта;
- одинарность, однополюсность и наличие защитного контакта;
- силовая розетка с тремя полюсами и защитой.
Указатели для скрытой установки
На картинке внизу показаны такие розетки:
- одиночные с одним полюсом и заземлением;
- спаренные с одним полюсом;
- силовые с тремя полюсами;
- одиночные с одним полюсом и без защитного контакта.
Условные знаки для влагозащищенных розеток
На чертежах используют такие условные обозначения защищенных от влаги розеток:
- одинарные с одним полюсом;
- одинарные с одним полюсом и заземлительным устройством.
Указатели блока розеток и выключателя
Чтобы сэкономить пространство, а также упростить компоновку электротехнических устройств, их нередко размещают в едином блоке. В частности, такая схема позволяет сэкономить на штроблении. Рядом могут находиться одна или несколько розеток, а также выключатель.
На рисунке внизу показана розетка и выключатель с одной клавишей.
Указатели выключателей с одной и двумя клавишами
На картинке внизу показаны такие выключатели:
- внешние;
- накладные;
- внутренние;
- встраиваемые.
Ниже представлена таблица, в которой показаны условные указатели фурнитуры.
В таблице показан широкий спектр возможных устройств. Однако промышленность выпускает все новые образцы, поэтому часто случается так, что новая фурнитура уже появилась, а условные знаки для нее все еще отсутствуют.
0,00 / 0
220.guru
Обозначение розеток на схемах: с заземлением, RJ 45, с крышками
Выше было сказано, что розетки на схемах и чертежах обозначаются в виде полукруга. Однако чтобы сократить место на чертеже, были придуманы условные линии, количество которых указывает на количество полюсов розетки.
Так, например, одна розетка на схеме обозначена в виде полукруга и одной вертикальной линии, выходящей сверху. Две розетки обозначаются на схеме в виде полукруга и двух параллельных линий, отходящих от него.
Соответственно трёхполюсная розетка на схемах обозначена также в виде полукруга, но уже с тремя линиями. Если нужно обозначить большее количество розеток чем три, то чертится полукруг, а рядом с ним указывается количество розеток в виде «х» или «хБ».
Как обозначаются на чертежах розетки с заземлением
Обычная электрическая розетка не имеет третьего контакта, который предназначен для подключения контура заземления. Однако подключение некоторых «опасных» в эксплуатации приборов требует наличия розетки с заземлением.
На схемах такая розетка обозначается особым образом. При этом клемма заземления указывается отдельно от полюсов розетки, она не входит в их число.
Если розетка с заземлением, то рядом с полукругом на схеме указывается горизонтальная чёрточка, которая расположена между полукругом и вертикальными линиями, указывающими на количество полюсов.
Обозначение открытых и скрытых розеток на схемах
Изначально все розетки предназначались для открытого монтажа электропроводки. На схемах открытые розетки обозначаются в виде полукруга и вертикальных линий, которые уходят вверх от него.
Однако со временем в эксплуатацию стали вводиться розетки для скрытого монтажа, поэтому их нужно было также как-то обозначить на схеме. Поэтому была добавлена к уже существующему графическому изображению вертикальная полоса внутри полукруга, которая делит его пополам.
Именно такое имеют обозначение розетки на схемах, которые предназначены для скрытой установки.
Влагозащищённые розетки и розетки RJ 45 на чертежах
Влагозащищённые розетки используются там, где присутствуют особые условия эксплуатации. Чаще всего это повышенная влажность. Такие розетки допускаются для наружной установки, а на схемах они обозначены в виде полностью закрашенного полукруга.
Интернет розетка (RJ 45) применяется для создания интернет сети. Согласно ГОСТ интернет розетки на схемах помечены буквой «К», они имеют графическое изображение в виде равностороннего треугольника, который опирается на горизонтальную линию.
Также это может быть графическое обозначение в виде квадрата и с RJ 45 рисунком и красной точкой в правом верхнем углу.
Размеры
Размеры знаков заземления оговариваются в соответствии с типом оборудования, кабеля и другими особенностями установки.
Варианты обозначений знаков заземления могут быть представлены разными способами, но общепринятые размеры рекомендуется соблюдать для удобства восприятия и понимания.
Основные размеры знаков заземления могут варьироваться, но основными способами изображения графического знака являются:
- Изображение знака заземления в виде треугольника с горизонтальной линией, обозначающей заземлено;
- Изображение знака заземления в виде горизонтальной линии с вертикальной линией, обозначающей заземление.
Варианты размеров знаков заземления могут быть представлены в таблице:
| Размер знака | Высота треугольника (мм) | Длина линии (мм) |
|---|---|---|
| Малый | 150 | 200 |
| Средний | 300 | 400 |
| Большой | 600 | 800 |
Для удобства восприятия и понимания знаков заземления рекомендуется выбирать размеры в зависимости от типа оборудования и условий установки.
Конструкция контура
Составные части
Заземляющий контур
Уже упоминавшееся ранее сопротивление заземления (Rз) контура – основной параметр, контролируемый на всех этапах его эксплуатации и определяющий эффективность его применения. Эта величина должна быть настолько малой, чтобы обеспечить свободный путь аварийному току, стремящемуся стечь в землю.
Обратите внимание! Важнейшим фактором, оказывающим решающее влияние на величину сопротивления заземления, является качество и состояние грунта в месте обустройства ЗУ. Исходя из этого, рассматриваемое ЗУ или заземляющий контур ЗК (что для нашего случая – одно и то же) должны иметь конструкцию, удовлетворяющую следующим требованиям:. Исходя из этого, рассматриваемое ЗУ или заземляющий контур ЗК (что для нашего случая – одно и то же) должны иметь конструкцию, удовлетворяющую следующим требованиям:
Исходя из этого, рассматриваемое ЗУ или заземляющий контур ЗК (что для нашего случая – одно и то же) должны иметь конструкцию, удовлетворяющую следующим требованиям:
- В её составе необходимо предусмотреть набор металлических прутьев или штырей длиной не менее 2-х метров и диаметром от 10-ти до 25-ти миллиметров;
- Они соединяются между собой (обязательно на сварку) пластинами из того же металла в конструкцию определённой формы, образуя так называемый «заземлитель»;
- Кроме того, в комплект устройства входит подводящая медная шина (её ещё называют электротехнической) с сечением, определяемым типом защищаемого оборудования и величиной токов стекания (смотрите таблицу на рисунке ниже).
Таблица сечений шин
Эти составляющие устройства необходимы для соединения элементов защищаемого оборудования со спуском (медной шиной).
Различие по месту устройства
Согласно положениям ПУЭ, защитный контур может иметь как наружное, так и внутреннее исполнение, причём к каждому из них предъявляются особые требования. Последними устанавливается не только допустимое сопротивление контура заземления, но и оговариваются условия измерения этого параметра в каждом частном случае (снаружи и внутри объекта).
При разделении систем заземления по их местонахождению следует помнить о том, что лишь для наружных конструкций корректен вопрос о том, как нормируется сопротивление заземлителя, поскольку внутри помещения он обычно отсутствует. Для внутренних конструкций характерна разводка по всему периметру помещений электротехнических шин, к которым посредством гибких медных проводников подсоединяются заземляемые части оборудования и приборов.
Для элементов конструкций, заземлённых снаружи объекта, вводится понятие сопротивления повторного заземления, появившееся вследствие особенной организации защиты на подстанции. Дело в том, что при формировании нулевого защитного или совмещённого с ним рабочего проводника на питающей станции нейтральная точка оборудования (понижающего трансформатора, в частности) уже заземляется один раз.
Поэтому когда на ответном конце того же провода (обычно это PEN или PE шина, выводимая непосредственно на щиток потребителя) делается ещё одно местное заземление, его с полным основанием можно назвать повторным. Организация этого вида защиты показана на рисунке ниже.
Повторное заземление
Важно! Наличие местного или повторного заземления позволяет подстраховаться на случай повреждения защитного нулевого провода PEN (PE – в системе электропитания TN-C-S). Такая неисправность в технической литературе обычно встречается под наименованием «отгорание нуля». Такая неисправность в технической литературе обычно встречается под наименованием «отгорание нуля»
Такая неисправность в технической литературе обычно встречается под наименованием «отгорание нуля».
Заключение
Если необходимо быстро обновить значки на производстве, лучше всего воспользоваться наклейками, которые прослужат 1–2 года, после чего их просто заменяют новыми.
В случае строительства нового промышленного помещения и заказа новых электрических приборов и оборудования предварительно уточните наличие обозначения «заземлено» прямо на корпусе.
Любое электрооборудование, независимо от его типа и функционального назначения должно быть заземлено. Это делается путем соединения какой-либо точки сети, электроустановки или оборудования с заземляющим контуром здания, что обеспечивает безопасность работы электроустановок и предотвращение поражения людей электрическим током. Места подключения заземляющего кабеля к корпусу должны обозначаться знаком безопасности «Заземление».
