Подключение греющего кабеля: детальные инструкции по монтажу саморегулирующейся системы обогрева

В какой зоне устанавливают

Любой участок обледенения нужно оборудовать нагревательным кабелем. В желобах водостоков требуется мощность не менее 300 Вт из расчета одного квадратного метра.

Для нагрева водосточных труб, монтируют одновременно 2 штуки мощностью 20 Вт на кв. метр.

Нагрев ендовой кровли обеспечит мощность в пределах 250-300 Вт, на один квадратный метр. Монтаж осуществляется вверху и внизу.

Карнизы кровли, сделаный в виде «змейки», обогревается кабелем, проложенным по самому краю.

Таблица 1 (для металлических трубопроводов).

Таблица 2 (для пластиковых трубопроводов).

Важно:

• Крестиком отмечены области, где не рекомендуется навивать кабель, так как его можно повредить.
• Трубопровод обязательно нужно делать теплоизолированным.
• В таблицах указана длина, который необходимо уложить на 1 м трубы. В тех случаях, когда требуется навить, в скобках приведен шаг укладки в метрах.
• Для тех диаметров труб, где значения расхода не указаны, необходимо использовать теплоизоляцию большей толщины.
• Расчет длин нагревательного (греющего) кабеля справедлив для теплоизоляции теплопроводностью не более 0,05 Вт/(м*К).

Пример 2. Обогрев полов

Расчет кабельного обогрева

Общая схема обогрева пола

Кроме защиты труб от мороза нагревательные кабели используются и для устройства систем обогрева полов. В отличие от пленочного теплого пола кабель удобен в первую очередь тем, что плотность его укладки можно регулировать.

Эффективность обогрева пола уложенным в стяжку кабелем обеспечивается его правильной раскладкой. При этом необходимо ориентироваться на потребляемую мощность помещения:

Помещение	Необходимая удельная мощность для обогрева, Вт/м2
Открытая площадка	180 и выше
Балкон/лоджия	140
Спальня	120
Детская	120
Гостиная	100
Кухня	100
Прихожая	100
Санузел	130

Пример мощности разных моделей нагревательных проводов

Расчеты проводим так:

1. Вычисляем нужную длину кабеля. Для этого умножаем полезную площадь помещения на удельную потребляемую мощность и делим на погонную мощность самого кабеля (указывается производителем).
2. Определяем шаг укладки. При этом площадь помещения умножаем на 100 и делим на дину кабеля в метрах, рассчитанную ранее. Получаем оптимальное расстояние между витками нагревательного проводника в сантиметрах.

Оптимальное значение шага — от 6 до 15 см. В этом случае прогрев получается и интенсивным, и достаточно равномерным (мы не чувствуем разницы между температурой разных участков пола).

При слишком редкой укладке кабеля разница температур будет существенной — это заметно на фотографии, сделанной телевизором

Если по расчетам шаг получается более 15 см, то можно пойти двумя путями:

1. Увеличить длину кабеля. Если мы возьмем проводник той же мощности, то получим запас по производительности. Если же при увеличении блины мы купим меньший кабель — нагрев останется на том же уровне, но есть шанс сэкономить.
2. Увеличить толщину стяжки. За счёт более толстого слоя цемента поверх проводников прогреваться пол будет медленнее. Зато равномерность напольного обогрева возрастет.

Толстая стяжка позволяет равномернее распределять тепло

При использовании матов все совсем просто: просто подбираем изделия с подходящей удельной мощностью

Принимая во внимание, что на рынке в основном представлены модели 120–160 Вт/м2, проблем быть не должно

Технология монтажа кабельного теплого пола

Если вы все рассчитали, то нам остается разобраться, как правильно смонтировать сам пол.

Схемы подключения разных типов нагревателей к терморегулятору

Монтаж

На карнизе кабель укладывают зигзагом и фиксируют специальными клипсами, приклеенными к кровельному покрытию. Для обогрева водосточного желоба нагреватель кладут внутрь и крепят специальными пластиковыми зажимами, удерживающимися одним концом за край лотка.

Участок, пропущенный в водосточную трубу, крепят в верхней ее части. Если в строении несколько этажей, нагреватель крепят к стальной проволоке, иначе он оборвется под собственным весом. На дорожке, крыльце или полу в доме кабель раскладывают зигзагом, фиксируют клипсами с дюбелями и заливают стяжкой. На трубопроводах кабельный нагреватель размещают снаружи или внутри.

При внешнем обогреве линию укладывают поверх трубы одним из следующих способов:

• в виде одного или нескольких прямых отрезков под трубой;
• под трубой зигзагообразно;
• наматывают на трубу спиралью с равным шагом.

Кабель крепят пластиковыми хомутами или стекловолоконной самоклейкой, затем утепляют трубу теплоизолятором в виде гибких матов или скорлуп. Некоторые производители указывают конкретный материал теплоизолятора и при несоблюдении этого пункта инструкции отказывают в гарантийном обслуживании.

При использовании жестких утеплителей, например, пенополистирола, место прохода кабеля сквозь утеплитель герметизируют специальными втулками. Поверх утеплителя наматывают алюминиевый скотч — защита от механических повреждений. Если поверхность утепляемой трубы шероховатая, перед монтажом кнагревателя на нее рекомендуется намотать алюминиевый скотч.

Внутренний обогрев применяется на коротких участках трубопровода диаметром более 40 мм — при отсутствии доступа снаружи. Используется специальная разновидность кабеля — в изоляции из пищевого пластика.

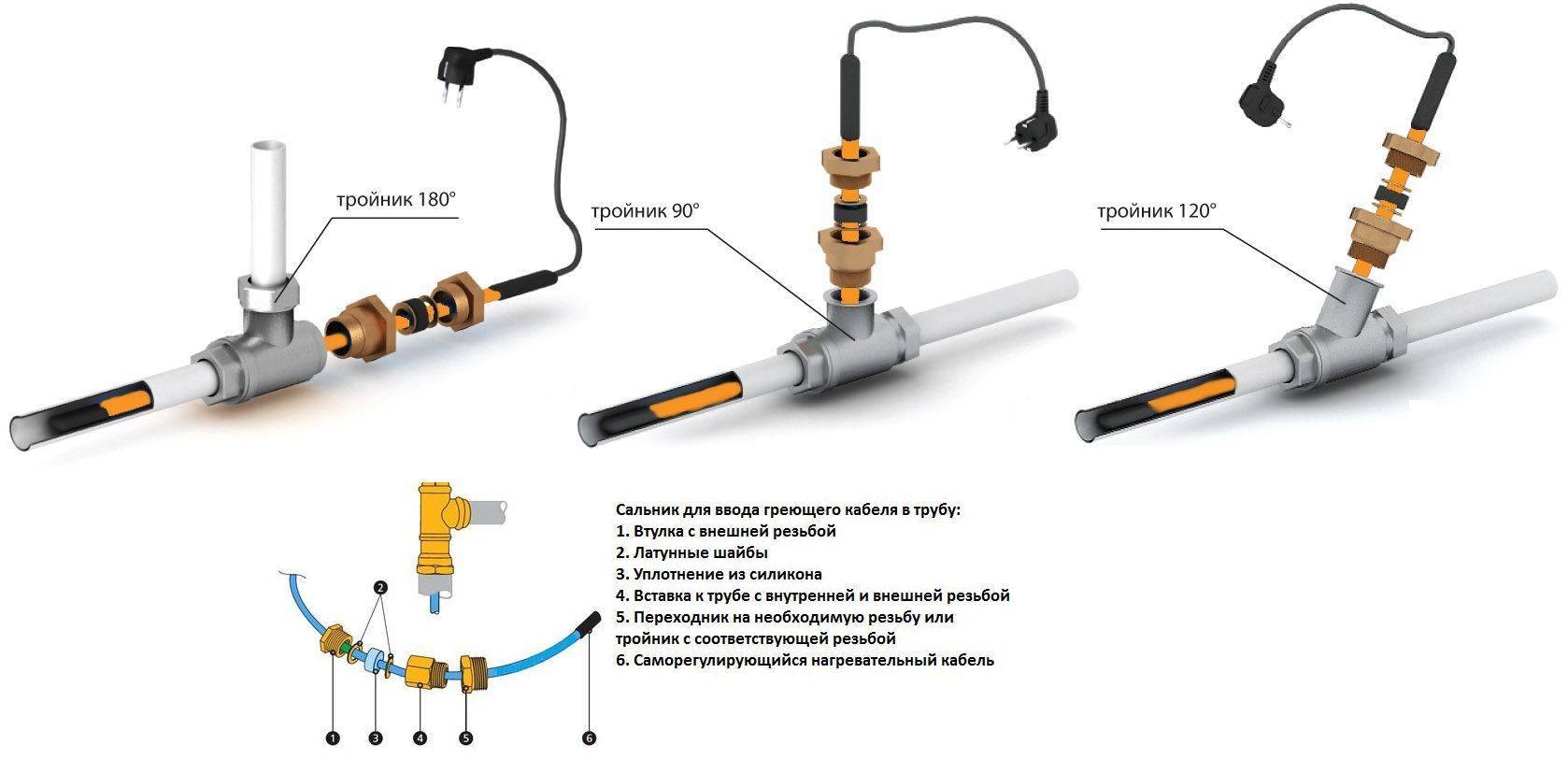

Для ввода нагревателя в трубопровод врезают тройник. Кабель пропускают сквозь отверстие в заглушке, снабженное уплотнительными кольцами. После монтажа трубу также утепляют.

Рекомендуется соединить греющий кабель с проводом электросети до монтажа в трубу. Осуществлять подключение после сборки будет сложнее.

Расположение внутри трубы

Этот метод размещения греющего кабеля является достаточно эффективным. Проводник контактирует непосредственно с жидкостью и в случае замерзания не будет необходимости вначале разогревать трубу, которая впоследствии будет топить лед. Зная составляющие кабеля, можно переходить к практическим действиям:

• Определитесь, где у вас будет смонтирован терморегулятор. Начать лучше с него, это упростит дальнейшие замеры. Для его установки применяется специальный бокс с Din-рейкой. Подведите к нему питание. Если вы укладываете несколько метров греющего элемента, тогда на проводку будет достаточно кабеля с сечением 0,5 мм 2 . Если вы планируете прокладывать большие объемы, тогда произведите расчёты исходя из того, что на каждые 2 кВт необходимо будет увеличить сечение подающего кабеля на 1 мм 2 .
• Отрежьте необходимый метраж кабеля.
• Аккуратно надрежьте верхний слой изоляции. Не переусердствуйте, чтобы не зацепить заземляющую оплетку. Чтобы определиться, какую ее часть необходимо снять, замеряйте расстояние, которое вам необходимо для подключения токопроводящих жил к терморегулятору.
• Соберите оплетку в одну жилу, оденьте на нее изолирующий кембрик или замотайте изолентой, закрепите медный наконечник.
• Снимите внутренний слой изоляции.
• Разделите токопроводящие жилы, заизолируйте каждую и оденьте соединительные наконечники.
• Теперь необходимо заизолировать конец, который будет помещен в трубу. Сделайте прямой надрез. И снимите приблизительно 10 мм изоляции.
• Отрежьте экранирующую жилу.
• Чтобы кабель не закоротил, сделайте одну токопроводящую жилу на 5 мм короче другой.
• Оденьте термоусадочную трубку, но так, чтобы она не налезла на внешний слой изоляции. Прогрейте феном.
• Установите пластиковый или резиновый наконечник, который идет в комплекте.
• Сверху на наконечник наденьте кусок термоусадочной трубки, которая больше по диаметру и прогрейте ее феном.
• Теперь через тройник, проденьте кабель и разместите его внутри трубы, чтобы зафиксировать его воспользуйтесь набором с фитингами.
• Подключите кабель к терморегулятору и радуйтесь результату.

Первые 6 шагов будут повторяться при любом виде установки.

Виды и строение нагревательного кабеля

На сегодняшний день потребительский рынок предлагает несколько разновидностей обогревающих проводок. По конструктивному исполнению они делятся на следующие виды:

Каждый вид отличается между собой не только строением, но и эксплуатационными качествами.

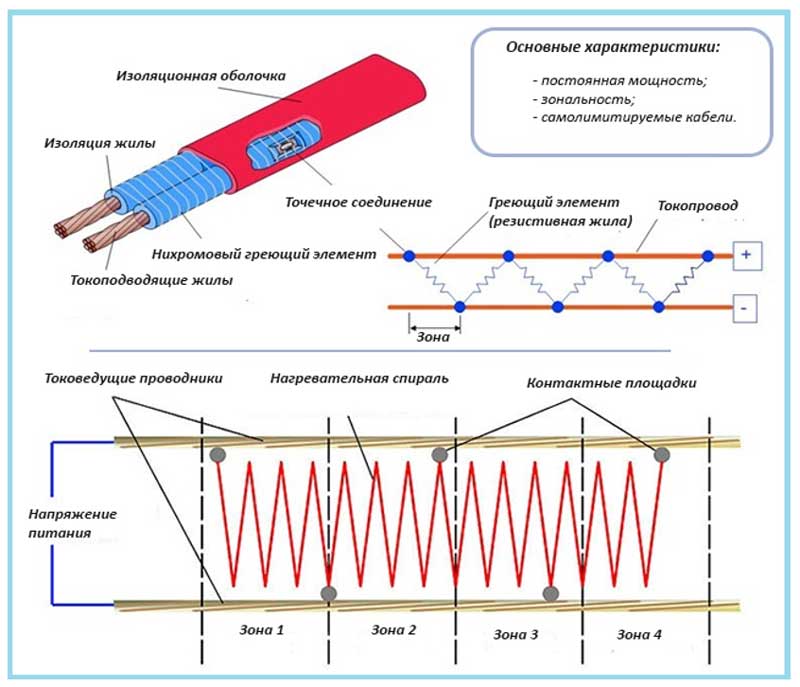

Резистивные проводники

Эти изделия считаются самыми дешевыми на потребительском рынке. Объясняется это тем, что данные проводки имеют более простую конструкцию. Строение этих кабелей состоит из одной или двух медных жил, которые защищены изоляционной и термостойкой оболочкой. Характерной чертой резистивных проводов заключается в том, что они всегда выделяют одну температуру тепла. Следовательно, в независимости от окружающей среды и наружной температуры, эти изделия для обогрева труб будут работать на всю мощность, что приведет к необоснованным переплатам по электроэнергии.

Саморегулирующий кабель

Саморегулирующий кабель имеет более сложную конструкцию, чем резистивные проводки. Данное изделие устроено в виде матрицы, которая изготовлена из гибкого полупроводникового материала. Эластичная матрица находится между двумя лужеными жилами, которые защищены изолирующей оплеткой и внешней оболочкой.

Принцип работы данного изделия заключается в том, что он самостоятельно регулирует температуру тепла на определенных участках трубопровода. Помимо этого, если наружная окружающая температура повышается, саморегулирующийся греющий провод меняет свою мощность, тем самым потребляя меньшее количество электроэнергии.

Разновидности нагревательного кабеля

Пищевой и не пищевой — 3 отличия

Саморегулирующиеся кабеля подразделяются на пищевые, которые можно закладывать непосредственно в трубу, и не пищевые, накладываемые поверх.

Чем они отличаются между собой конструктивно? Во-первых, размером.

Пищевые при достаточно схожих характеристиках, имеют меньшее сечение, дабы не занимать полезную площадь внутри водопровода. Сравните, самые распространенные габариты у наружных 7*14мм, 7*15мм,  и у внутренних – 5*7мм.

Ошибка №4 Не угадаете с размером, и такой кабель реально может уменьшить напор воды.

При этом не забывайте про концевую муфту, которая имеет сечение в 1,5-2 раза большее, чем сам провод.

Второе отличие – обязательное наличие экрана. У наружных его может и не быть.

Ну и третье, самое главное – материал внешней изоляции.

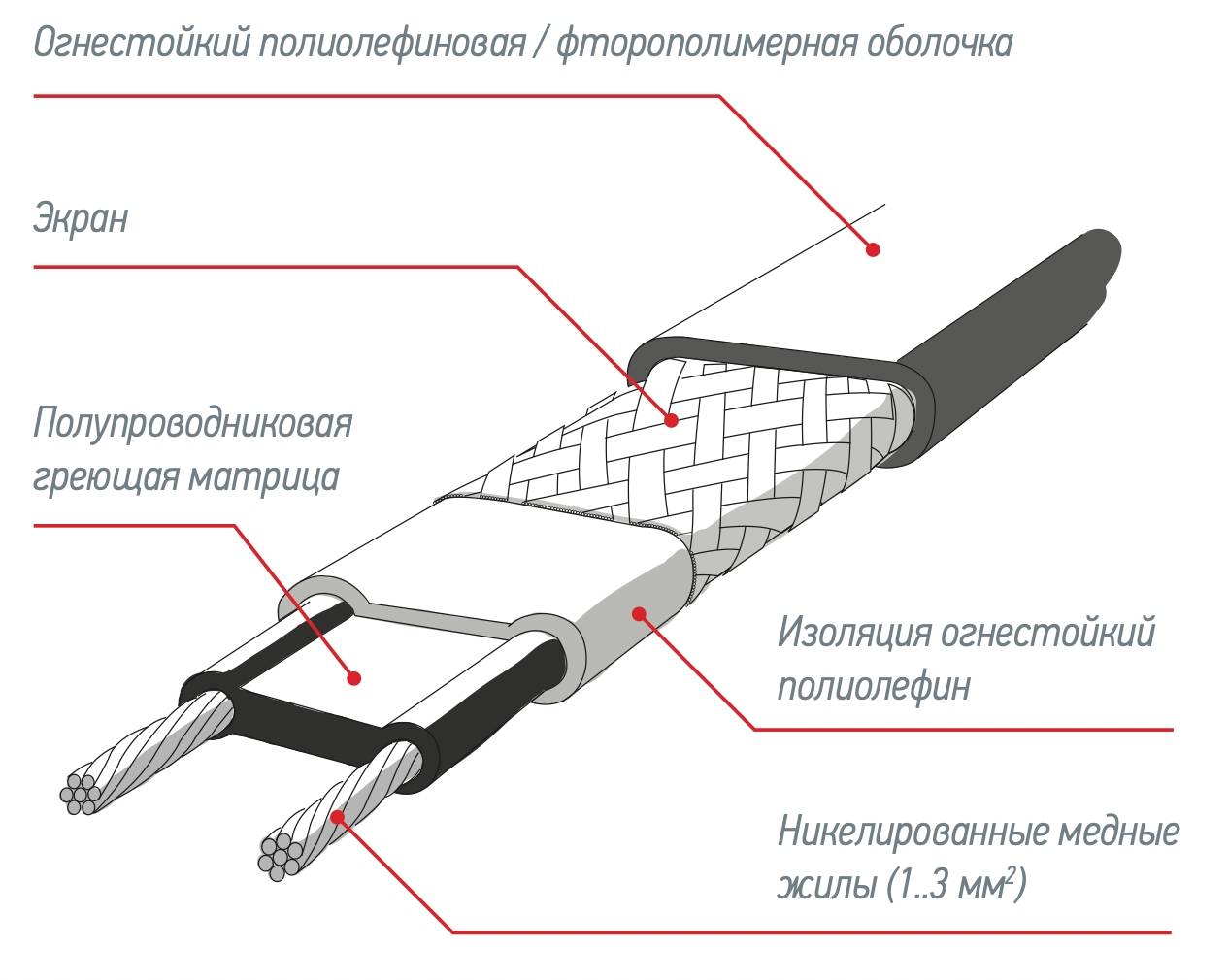

Вот, например, пищевой вариант.

Снаружи мы имеем:

фторполимерную оболочку

Эта оболочка химически инертна к агрессивной среде и не разлагается внутри водопровода.

Далее идут:

бронированный, защитный экран или оплетка

Ошибка №5 Без такого заземляющего экрана кабель внутри трубы использовать нельзя.

слой изоляции

две медные жилы с полимером между ними

У не пищевой модели оболочка состоит из полиолефина устойчивого к ультрафиолету.

Инструкция по монтажу саморегулирующегося кабеля

Используют 2 способа:

1. скрытая установка — такой вариант применяется для нагрева коммуникаций под землей;
2. открытый монтаж — для обогрева труб, расположенных на поверхности земли.

Кабель прокладывают на участках трубопровода, где отсутствует запорная арматура, т. к. при этом снижается риск повреждения провода. Монтаж выполняется в теплое время года. Перед началом работ прекращается подача жидкости через трубопровод.

Прокладка внутри трубы

Инструкция по монтажу кабеля с использованием первого из способов:

1. Конец кабеля защищается термоусадочной пленкой. Благодаря этому повышается надежность токопроводящих жил.
2. На провод насаживается сальник.
3. Кабель проталкивают в трубу.
4. Выполняется подключение вилки ко второму концу провода. При этом используется метод пайки. Затем данный участок защищают с помощью соединительной муфты.
5. Фиксируется сальник.
6. Выполняется измерение сопротивления. Иногда на этапе проверки обнаруживается короткое замыкание при подаче напряжения, в этом случае кабель извлекают и осматривают на предмет наличия повреждений.
7. Проверяется герметичность трубопровода, для чего выполняется пробная подача воды.
8. Трубу защищают с помощью теплоизоляции от потерь тепла.

Прокладка снаружи трубы

Если в инструкции, прилагающейся к системе обогрева, есть указание на необходимость установки того или иного утеплителя, нужно следовать ему.

Когда планируется использовать открытый метод монтажа, рассматривают другую схему подключения:

1. Учитывая, что провод, предназначенный для такой задачи, характеризуется эластичностью, его используют еще и для предупреждения обледенения запорной арматуры.
2. Применяют разные способы монтажа: витковой, прямой. Второй менее эффективен, т. к. обогревает малую часть поверхности коммуникаций, но зато расход материала в этом случае снижается. Более действенным считается витковой вариант, однако затраты многократно увеличатся при его использовании, т. к. провод наматывается по наружной стороне плотными витками. Допустимо комбинировать эти способы: сначала укладывают кабель вдоль коммуникаций, затем наматывают его витками.
3. Провод фиксируют скотчем по всей длине.
4. Для снижения теплопотерь коммуникации закрывают фольгированным или рулонным утеплителем.

Нюансы подбора резистивного кабеля

Определитесь с задачами, местом и способом монтажа кабеля

Обратите внимание на следующие советы:

• При монтаже греющего кабеля избегайте пересекание кабеля, это может вызвать его перегрев и выход из строя всей секции.
• Не следует применять греющий кабель, предназначенный для систем теплого пола в системах антиобледенения, поскольку у таких кабелей отсутствует должная изоляция.
• Заранее продумайте, что будет располагаться на обогреваемом пространстве, так как недостаточное теплоотведение приводит к перегреву кабеля. (Этого можно избежать, если использовать более дорогой зональный кабель).

Рекомендуем резистивный кабель:

Греющий кабель постоянного нагрева используется для обогрева трубопроводов, проложенных на одной глубине и нуждающихся в равномерной температуре нагрева. Применяется для обогрева трубопроводов, канализации, водопроводов, пола и кровель.

В зимнее время года кровля, карнизы, водопроводные, канализационные и водосточные трубы, да и многие другие коммуникационные элементы, склонны замерзать. Проблема заключается в том, что когда температура воздуха опускается ниже нуля, вода снаружи и внутри многих труб быстро замерзает. Образующийся лед мешает функционированию коммуникаций, а лед на крышах и карнизах — отдельная, всем известная и весьма острая проблема. Все эти проблемы помогает решить саморегулирующийся греющий кабель.

В конструкции саморегулирующегося подогревающего кабеля имеются две проводящие жилы из меди крупного сечения, они расположены вдоль кабеля по его краям, через них на греющие элементы кабеля подается питание. Между жилами по всей длине кабеля находятся поперечные проводники (собственно греющие элементы), присоединенные к жилам. Получается, что все поперечные проводники соединены друг с другом параллельно и параллельно получают питание. Данная матрица элементов служит саморегулирующимся нагревателем кабеля.

Вся конструкция параллельных нагревателей, с питающими их медными проводами по бокам, обернута слоем термозащитного материала. Сверху размещен экран по типу оплетки, он при монтаже заземляется и предохраняет кабель от электромагнитных воздействий извне. Наружное покрытие кабеля — механически изолирующая защита.

Функционирование греющего саморегулирующегося кабеля базируется на элементарном свойстве всех обычных проводников. При прохождении тока через любой проводник, он разогревается, так как выделяется джоулево тепло. При этом сопротивление проводника возрастает, следовательно при неизменном питающем напряжении ток уменьшается, соответственно уменьшается и потребляемая проводником мощность.

Тот участок греющего кабеля, который закреплен на более разогретом месте, обладает большим сопротивлением, и через его элементы течет меньший ток, кабель нагревается меньше, и место где он установлен подогревается меньше. А в тех местах где температура ниже — в более холодных местах — участок кабеля отличается меньшим сопротивлением (большей проводимостью), ток через этот участок течет больший, кабель разогревается сильнее, и греет это место более интенсивно.

В результате, уложив кабель например на карнизе или трубе, и включив его, сначала получаем полную мощность разогрева, а по мере прогрева — потребляемая кабелем мощность постепенно снижается.

Мощность на метр длины греющего кабеля может составлять всего 5-10 Вт, тогда как самые мощные модели достигают 150 Вт мощности на метр. Это не очень большая мощность, позволяющая держать кабель включенным постоянно на протяжении всего морозного периода

При этом важно помнить, что ресурс греющего материала ограничен, и лучше сразу установить термостат, чтобы кабель не был включен, когда в этом нет необходимости, то есть когда температура воздуха стала выше нуля

Плюсы и минусы кабельного обогрева

Системы кабельного обогрева стали настоящим спасением для владельцев частных домов и коттеджей. Если раньше подобное решение было доступно лишь для крупных промышленных объектов, то в последние годы рынок пополнили самые разные предложения, да и круг производителей существенно расширился.

Более того, вариантов использования греющих систем довольно много. Самые популярные среди которых – трубы водопровода, канализации, водосточные системы, крыши домов, ступеньки, небольшие площадки различного назначения и прочее.

Галерея изображений

Фото из

Водопровод – пожалуй самый популярный объект для обогрева кабелем среди простых потребителей. Способов использования греющей системы всего два – снаружи или изнутри трубы. С монтажом под силу справиться самостоятельно, тщательно изучив инструкции, поставляемые в комплекте с кабелем

Крыша дома – тоже довольно популярный объект, особенно среди владельцев частных коттеджей и домов постоянного проживания. Чтобы владельца не накрыла лавина снега, упавшая внезапно с крыши, или громадные сосульки не свалились бы на голову в самый неожиданный момент, домовладельцы оборудуют крышу греющим кабелем

Мороз преподносит самые неожиданные сюрпризы и не всегда они приятные – так, заледеневшая водосточная система в числе последних. Чтобы такая проблема не нарисовалась, заранее монтируют кабельную греющую систему

Небольшие участки рядом с домом часто оснащают кабельным обогревом. Среди последних ступеньки, тропинка к дому, площадка перед гаражом или беседкой и прочие места, часто используемые домочадцами и регулярно покрывающиеся льдом

Наружный обогрев водопроводной трубы

Обогрев водосточной системы

Обогрев площадки у гаража

Подобный тип обогрева препятствует образованию льда, который может стать причиной поломки водопроводной сети и обернуться крупными тратами.

Кроме того, греющий кабель обладает еще и такими плюсами:

• доступная стоимость;
• широкий ассортимент от различных производителей, включая наборы для монтажа во взрывоопасных зонах;
• высокая эффективность систем;
• низкое энергопотребление;
• простота эксплуатации;
• наличие готовых комплектов с инструкцией для самостоятельного подключения;
• длительный срок службы.

Что же касается недостатков, то самый большой у греющего кабеля – его энергозависимость. Ведь для работы системы обогрева ей требуется постоянное электропитание.

Также пользователи отмечают, что без навыков самостоятельный монтаж может вызвать некоторые сложности. Да и вопрос стоимости не совсем однозначный – продукция именитых производителей совсем недешевая.

Правда специалисты советуют не экономить на качественном кабеле, ведь он монтируется не на один десяток лет. К примеру, срок службы кабельных систем Raychem составляет 50 лет.

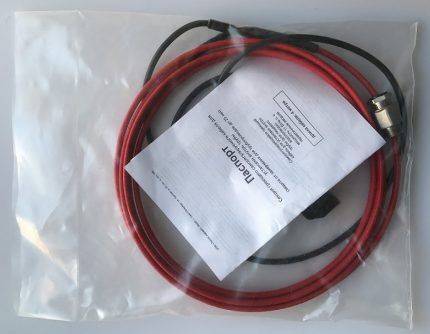

На фото изображен готовый комплект для монтажа внутрь трубопровода. Все минусы такого кабеля, кроме энергозависимости, совсем незначительные, особенно, в сравнении с пользой, которую приносит использование греющих кабельных систем

Советы по монтажу и обслуживанию

Чтобы эксплуатация греющей системы не доставляла хлопот, желательно при монтаже выполнить все действия, рекомендуемые производителем. Хорошо не забыть про стикеры – на обогреваемый участок поместить/приклеить извещения об обогреве.

В будущем, особенно при необходимости ремонта, такая предусмотрительность окажется весьма кстати. Также стоит проводить регулярный осмотр трубопровода, а при обнаружении проблем с греющим кабелем или его повреждении, следует правильно выполнить ремонт.

Для чего удалить поврежденный кусок, а вместо него на этом участке присоединить новый, неповрежденный. Чинить поврежденный участок не стоит – правильным решением станет замена.

Опытные монтажники советуют использовать металлический скотч для устранения шероховатых участков трубы, где предстоит монтировать греющий кабель.

Еще один полезный совет касается экономии: не стоит экономить, покупая дешевый китайский кабель-подделку – доставать трубы из земли и менять греющую систему в морозные дни обойдется в несколько раз дороже покупки качественной системы от проверенного производителя.

Лучше сразу купить надежный кабель и прочие компоненты с долголетней гарантией от добросовестного производителя, кроме того, желательно рассмотреть один из альтернативных вариантов обогрева труб в качестве дублирующего дополнения.

Монтаж греющего, саморегулирующегося кабеля для обогрева труб

Чтобы спасти трубы от замерзания их нужно обязательно подогревать. Для этого используется очень простой и сравнительно дешевый способ. Вдоль них прокладывается нагревательный кабель. Таким методом можно обогреть:

• Канализационные трубы.
• Водопровод с технической и питьевой водой.

На рынке можно встретить очень много видов. Однако самыми оптимальными свойствами обладает саморегулирующийся. Для его работы не требуется монтаж дополнительного терморегулятора. Он хорошо прогревает даже особо холодные отрезки трубы. Так как подключить греющий кабель не сложно, можно не вызывать специалиста, а всю работы выполнить своими руками.

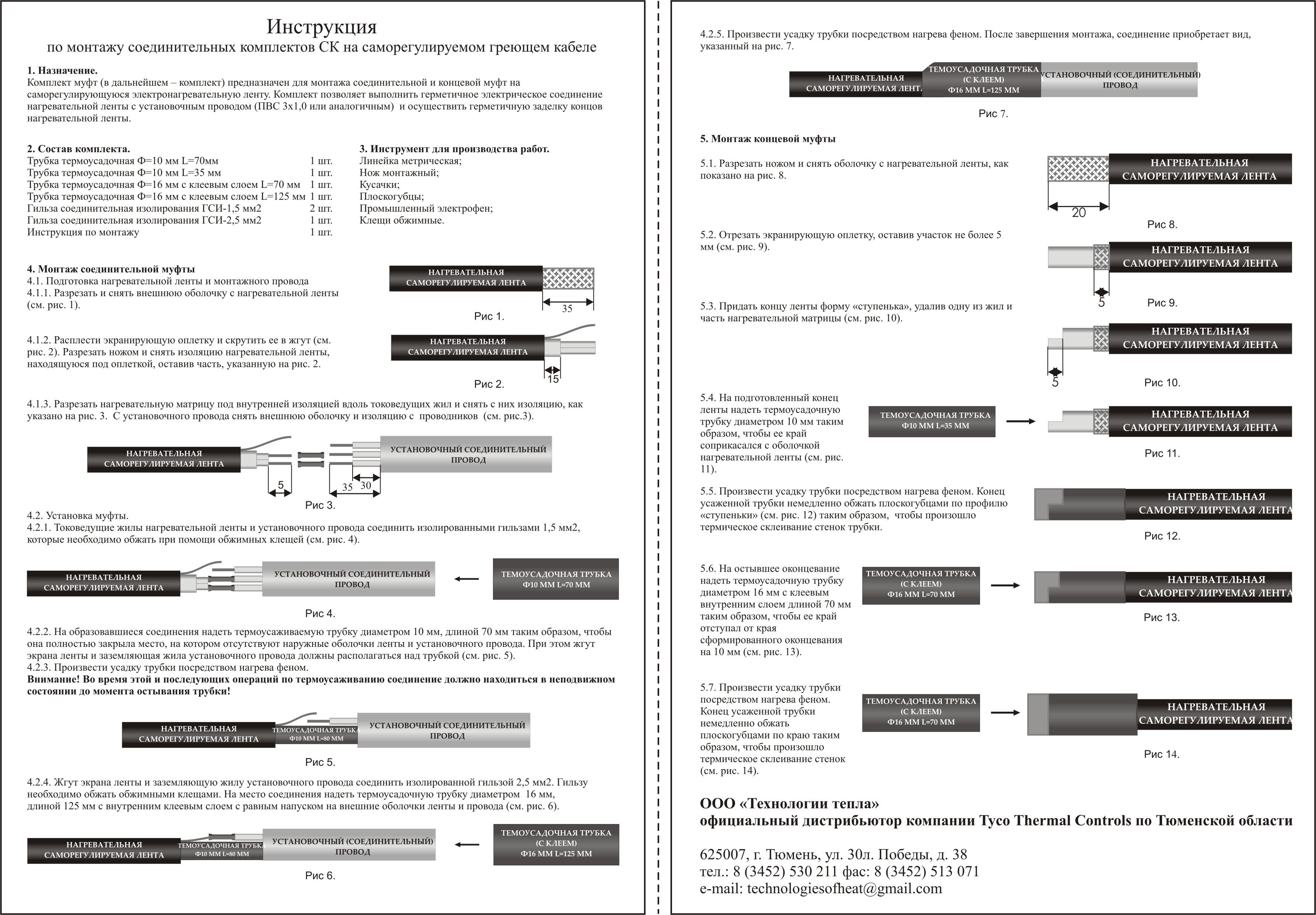

Как подключить кабель?

• В термотрубу продевается кабель, после чего с одной его стороны снимается 5 см верхнего слоя и 1 см алюминиевого. Появившиеся провода очищаются от изоляционного слоя и разделяются.
• Берутся трубы немного меньшего размера и одеваются на каждый провод. Их концы нагревают и зачищают до 6 мм, объединяют, после чего зажимают в железной трубке.
• С кабеля питания снимается верхняя оболочка до 8 см и раскручивается на части. Один провод оставляют длинным для заземления, все остальные обрезают на 3 см. Все проводки зачищают до 6 мм.
• Питающие и греющие провода вставляют в железную втулку, установленную в термотрубе, после чего нагревают и сильно зажимают.
• С помощью термоустойчивой ленты изолируют места соединения.
• Потом используют трубу, шире по размеру, которой закрывают соединение.

Способы монтажа

Приятным бонусом этого проводника является то, что нет необходимости изготавливать отрезки определенной длины или укорачивать его только по нанесенным меткам. Все намного проще – где откусили, там и хорошо. Различают несколько способов монтажа:

• внутри трубы;
• снаружи сверху или снизу, а также витками.

Перед сборкой важно убедиться, что в наличии есть все составляющие, которые нам понадобятся: кабель, терморегулятор, который будет производить автоматическое отключение при достижении заданной температуры, комплект изоляции и термоусадочной трубки, комплект из фитингов для внутренней установки

Коротко о главном

В первую очередь, важно правильно выбрать кабель для обогрева трубопроводов

Различают саморегулирующий и резистивный виды кабеля, которые используются для водопровода

При выборе кабеля обращают внимание на число жил, тип сечения, термостойкость, длину, наличие оплетки и другие характеристики

Для водопровода обычно применяют двухжильный или зональный провод.

Из способов установки провода, лучше отдать предпочтение наружному. Крепить кабель внутри трубы следует только в том случае, когда нет возможности провести монтаж снаружи. В целом, внутренний и внешний монтаж технологии практически не отличаются между собой, но второй способ минимизирует риск образования засоров, а также увеличит срок эксплуатации проводки.

Прочитать позже

Thermo SVK 20

Фото:https://market.yandex.ru

Кабель укладывается в стяжку толщиной от 3 до 5 миллиметров. Его главной особенностью является устойчивость к наиболее сложным условиям эксплуатации. Модель защищена от воздействия влаги, отрицательных температур, ультрафиолетовых лучей, быстрого износа и других факторов. Мощность 165 Вт, диаметр жилы 6,7 мм. Для управления работой системы владелец может использовать терморегулятор. Проводник заземления изготовлен из луженой меди и не окисляется в течение всего срока эксплуатации. Это гарантирует высокий уровень электробезопасности.

Греющий кабель Thermo SVK-20 500Вт

Заземляющая оплетка

Если кабель уложен по пластиковой трубе без каких-либо металлических вентилей или хомутов, то многие заземляющий проводник даже не подключают.

С неподключенной “землей” греющий кабель работает без проблем. Оплетка в этом случае выполняет только функцию дополнительной механической защиты.

Есть даже недорогие саморегулирующиеся кабели, которые не имеют оплетки в своей конструкции изначально.

Ошибка №7 Если же труба металлическая или обогрев встроен внутрь водопровода, то без заземления использовать такой обогрев ни в коем случае нельзя.

Как мы уже говорили ранее, заземляющий провод на силовом кабеле должен быть самым длинным. Это необходимо, чтобы соединительные гильзы не оказались расположены на одном уровне.

В этом случае муфта получится через чур толстой. Одеваете на заземление усадку, а саму жилу вставляете в еще одну гильзу.

С обратной стороны в нее запускаете скрученную в косичку оплетку.

Ошибка №8 При этом не оставляйте большого запаса и не нужных колец, которые в последствии не дадут плотно “ужаться” самой верхней термоусадке.

Обжимаете место стыка кримпером. Термоусадка сверху выполняет роль механической защиты.

Герметизация соединения здесь не столь важна. В самом конце сдвигаете внешнюю муфту и изолируете все три гильзы и само соединение.

Ошибка №9 Здесь самое главное нагревать муфту начиная с середины, постепенно передвигая фен к краям, а не наоборот.

Внутри не должно образоваться воздушных прослоек или пузырей. А на концах термотрубки должны появиться капли клея.

Чтобы муфта надежно приклеилась и сидела “как влитая”, рекомендуется перед ее установкой немного зашкурить места на внешней оболочке кабеля.

Дополнительно, пока муфта еще горячая, по краям ее можно поджать пассатижами.

Но это при условии, что кабель у вас не круглого сечения.
