Создание проекта подключения электричества
Для обеспечения электрического питания дома – первым нужно создать проект. Если хозяин дома не желает тратиться на проектирование, то со временем он столкнётся с трудностями административного порядка, что больше всего опасно, если произойдут проблемы с пожарной и электрической безопасностью имеющейся в собственности электрической установки.
Для подведения электроэнергии к дому, следует помнить о том, что:
- всякая энергетическая установка должна быть согласована с местными электросетями, энергонадзором или с управленческой организацией, занимающейся использованием электросетей в данной местности;
- чтобы получить разрешение на подключение мощности, нужно провести исследование предпроектное, а затем и сам проект;
- за неверное подсоединение к электросети, к собственнику жилья могут прийти штрафы.
Принципы подключение ЭЭ к строящемуся дому на земельном участке
При подключении однофазных линий электропередач следует использовать бронзовые или алюминиевые электрические кабели.
Основным условием для прокладки электропроводки здесь является то, что все электрические кабели должны быть надлежащим образом изолированы. Проводка ни в коем случае не должна быть повреждена.
Первым шагом является размещение двух кабелей под кронштейном ручья; один из них является первой фазой, а другой кабель — нейтралью.
Отверстия в стене необходимо заделать цементом или бетоном. Только после этого кабели можно подключать к устройству, контролирующему потребление энергии
Здесь важно соблюдать дизайн

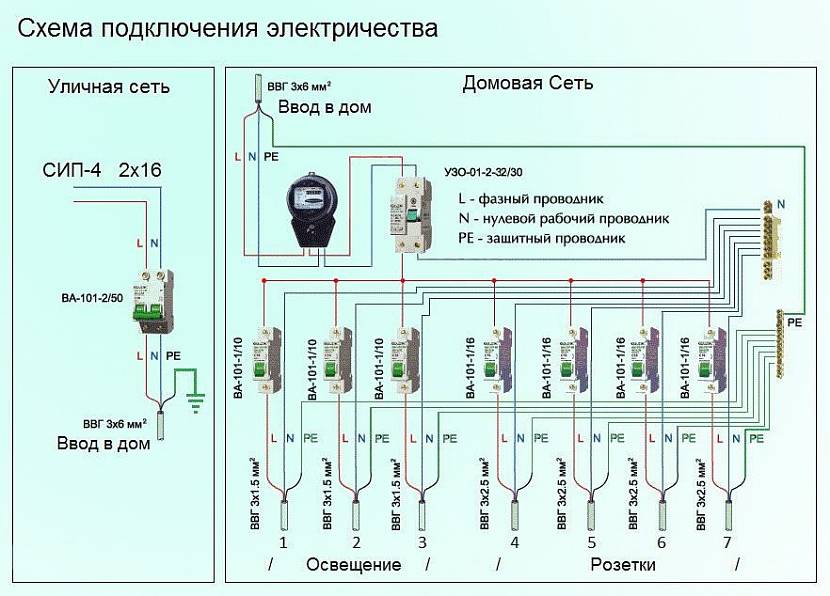

Пример составления схемы электропроводки в частном доме
Схему будущей электропроводки составляют на основе плана частного дома. Она состоит из двух частей, электрической и монтажной. Основные элементы набрасываются схематично, «для себя».
Электрическая схема. Схема электропроводки в частном доме показывает способ включения в цепь энергопотребителей и их количество.
Пример электрической схемы проводки в загородном домеИсточник assz.ru
Монтажная схема. Определяет места монтажа устройств. Эти данные помогут подсчитать количество необходимых кабелей и дополнительных расходных материалов.
К основным элементам сети относят провода, розетки, выключатели, счетчики, предохранители и реле, распределительные коробки, кроме того:
- точку ввода внешнего силового кабеля;
- УЗО;
- точки подключения бытовых приборов высокой мощности;
- потолочные и настенные осветительные приборы.
Началом электроснабжения дома является электрощит. К нему извне подводится питающий провод (чаще по воздушной линии), подающий однофазный или трехфазный ток.
Основы техники безопасности
Проводка является основной причиной пожаров в частном доме
По этой причине самое важное при монтаже проводки в частном доме и самостоятельных работах с электричеством – соблюдение техники безопасности. Остановимся на основных принципах, которые необходимо соблюдать в работе:
Необходимо составить проект энергоснабжения и план сети, учитывающий подключение всех бытовых приборов, разводку, тип используемых проводов, способ их прокладки и многое другое.
Важно правильно подобрать место для щита-распределителя. Оно должно быть недалеко от входа, в помещении должна выдерживаться температура выше нуля
Необходимо продумать подключение устройства защитного отключения (УЗО), способ заземления, другие приспособления, помогающие защитить проводку.
Перед началом работ с проводкой отключите электропитание и оставьте записку-предупреждение коллегам или соседям, чтобы они не включили неожиданно электричество.
Прежде чем начинать работы, следует обязательно проверить с помощью индикаторной контакты и проводящие поверхности на наличие в них напряжения.
Следует разделить линии для осветительных приборов и розеток. У высокомощных приоров должны быть собственные линии.
Розетки и выключатели должны располагаться в местах, доступных для пользователя.
Высота размещения розеток – не выше 1 м от уровня пола, для профилактики короткого замыкания в случае затопления комнаты. На каждое жилое или техническое помещение существуют рекомендуемые нормы по количеству розеток, но в итоге их количество зависит от имеющихся электроприборов. Розетки в туалете не устанавливают, на кухне должно выдерживаться расстояние в 50 см от плит.
Провода в частных домах укладываются открытым или скрытым способом, в штробах. Штробы при скрытом способе нельзя делать в несущих стенах, чтобы не навредить цельности конструкции. Провода рекомендуют прятать в специальную гофру, чтобы впоследствии иметь возможность их заменить или ремонтировать.
Провода нельзя размещать слишком близко к карнизу, чтобы он не был поврежден при монтаже.
Открывающаяся дверь не должна закрывать доступ к составляющим сети.
Для разводки проводов используют распределительные короба. Соединение проводов осуществляется путем спаивания или прессовки, а после соединения они обязательно должны быть заизолированы. Медный и алюминиевый провода соединять запрещено.
Металлические конструкции должны располагаться так, чтобы не соприкасаться друг с другом.
Важно соблюдать правила техники безопасности не только при монтаже электрики своими руками в частном доме, но и в процессе эксплуатации
Сколько стоит провести электричество в частный дом
Подключение от столба, расположенного недалеко от дома, наиболее дешево, поскольку делается быстро, без дополнительного оборудования и больших трудозатрат.
Для того чтобы определить, сколько стоит подключение электричества к частному дому, нужно иметь следующую информацию:
- Расстояние от места подключения до дома. Можно обойтись минимальной суммой в 550 рублей (2016 г.), если при подключении в городе это расстояние не более 300 м, в сельской местности ‑ не более 500 м.
- Регион, в котором производится подключение. Например, подключение в Москве или Казани стоит дороже, чем в небольших городах или в селах.
- Тип подключения. Если подключение делается впервые, то стоить оно будет дороже, чем повторное подключение уже существующей схемы.
- Напряжение подключения. Стоимость подключения к линии 0,4 кВт ниже, чем к линии 6-10 кВт.
При определенных условиях самым недорогим будет подключение дома от опоры, находящейся на границе участка. Цена подключение электричества к дому от столба будет зависеть от:
- заявленной мощности подключения;
- расстояния от столба подключения до дома.
На стоимость в данном случае будут влиять регламенты, по которым выбран алюминиевый или медный провод с сечением, необходимым для заявленной мощности.
Правила присоединения объекта к электросетям
Согласования проекта подключения объекта к электрическим сетям выполняется после представления в РЭС схемы расположения электроприборов и инженерного оборудования, с указанием общей потребляемой мощности. Этот план необходим для правильного расчета необходимого сечения жил провода, подводящего электрическую энергию к дому, даче или участку, а также для подбора электрооборудования. Схема дает возможность получить разрешительный документ на присоединение объекта к ЛЭП.
Схема будет необходима для подбора сечения жил кабеля электрической проводки и параметров приборов и электротехнического оборудования. А также ее наличие обязательно для получения разрешения на подключения к близлежащей ЛЭП. При расчете показателей потребляемой энергии, лучше всего сделать определенный запас по мощности, что позволит в дальнейшем подключать дополнительную технику. Конечным этапом всех этих процедур является заключение договора с подразделением РЭС на присоединение к основной ЛЭП. Неотъемлемой частью договора являются технические условия.
После проведения работ сотрудниками РЭС по технологическому присоединению объекта к линии подачи электроэнергии, представитель компании оформляет акт, который является основанием для заключения договора на снабжение электрической энергией. Подключение могут осуществлять только работники РЭС, в противном случае может быть наложен крупный штраф. Для дач, входящих в состав садовых товариществ, подключение осуществляет штатный электрик объединения.
Выбор кабеля для введения в дом электричества
Подбирая кабель для заведения электричества в дом следует учесть аспекты:
Отталкиваться от условий применения. Когда имеются риски частых потопов, тогда нужен входящий кабель, разработанный для влажных сред: с обвёрткой из силанольно пошитого ПЭ;
для заведения энергии в домик по воздуху оптимально взять провод СИП
Ведь изоляция этого провода сформирована из свет стабилизированного сшитого полиэтилена, потому такой провод имеет высокую устойчивость к ультрафиолету, что немаловажно при использовании в условиях улицы;
при прокладывании линий под грунтом нужно применить бронированные кабеля. Броня выступает предохраняющим фактором от механического вреда.
При подборе кабелей нужно основываться на следующих параметрах:
- Норматив: кабель для электрической проводки ВВГнг(А)-LS производится по ТУ, соответствующими ГОСТу.
- Сертифицированные изделия. Кабеля повышенной пожарной безопасности нг, нужно обязательно сертифицировать.
- Структура кабеля. Сделанный по стандарту электрокабель должен обладать кругловатой фигурой и наполнением.
- Маркирование на кабеле. Должны находиться такие надписи: марка, название производящей компании, год производства.
- Репутация производящей компании.
Подключение. Этапы
- Подача заявления на подсоединение в ближайшую, электрическую компанию.
- Получение и знакомство с документацией и ТУ от электросетевой организации.
- Заключение договора.
- Выполнение работ с обеих сторон, прописанные в технических условиях. Заказчик на своем участке, организация за его пределами.
- Происходит подключение электроэнергии и подача напряжения на энергопотребляющие устройства.
- Подписание договора.
Для начала следует узнать о наличии электрической сети неподалеку, с нужной вам мощностью, а так же выяснить расстояние от дома до них
На этом пункте стоит зациклить внимание. Ведь именно это расстояние решающий фактор для установки сроков и цен при подключении электроэнергии
Вы имеете право запросить информацию о местонахождении сети. Эта услуга предоставляется абсолютно бесплатно.
Как выбрать провода и кабели
Электрика в частном доме требует особой тщательности в подборе составляющих и последующем монтаже. Сеть в частном доме лучше создавать с помощью кабелей, а не проводов: их изоляция надежней. Для внутренней разводки потребуется обязательное заземление.
По материалу жилы в электрокабелях производят из алюминия или меди. Алюминий дешевле, но не так надежен, как медь, и более жесткий, поэтому используется намного реже
Важно учесть, что его не используют для прокладки электросети в деревянных домах. Медные проще сгибать и укладывать в короба и штробы, а сам материал характеризуется износостойкостью, высокой токо- и теплопроводностью
Такой провод способен выдерживать большие по сравнению с алюминиевым нагрузки.
Сечение жил кабеля определяют с учетом того, какая планируется на него нагрузка. Для этого используют таблицу. Двухжильные провода используют для освещения, трехжильные – для розеток, имеющих заземление.
Кабели покрыты оболочкой. Материал оболочки и требования к ней имеют значение только для электроснабжения частного дома из дерева. Для деревянных построек обязательно используют двойную (ВВГ) и тройную (NYM) оболочку, ПВГ с дополнительным обозначением «нг», что значит «не поддерживает горение».
В домах, построенных из пожаробезопасных материалов, изоляция в проводах может быть любая. Единственным требованием в таком случае будет ее целостность. Трещины или повреждения делают кабель непригодным для работы. Более надежным вариантом будет кабель с усиленной защитой. Такой материал удачно берут для электропроводки в помещениях с повышенной влажностью.
Для каждой группы потребителей существует свое оптимальное сечение:
- розеточная группа: 2-2,5 мм²;
- осветительные приборы: 1,3-1,5 мм²;
- электроприборы с большой мощностью: от 4 мм².
С наибольшим сечение будет вводной кабель, идущий от столба к электрическому щиту. Если последний находится снаружи, толщина кабеля должна составлять не менее 10-16 мм².
Длина кабеля рассчитывается следующим образом: делают замеры участков с прямыми линиями и добавляют по обе стороны еще по 10-15 см. Если достаточно ориентировочной величины , площадь помещения умножают на два.
Правовое регулирование
При направлении питания на территорию собственного участка необходимо руководствоваться действующим законодательством РФ. Итак, среди основных правил, которые необходимо учитывать:
- Федеральный закон от 26 марта 2003 г. № 35-ФЗ «Об электроэнергетике» определяет основные вопросы. Закон касается условий доступа к электрическим сетям, присоединения к ним;
- Постановлением Правительства РФ от 27 декабря 2004 г. № 861 установлены правила подключения новых абонентов к электрическим сетям.
Также необходимо руководствоваться техническими нормами и стандартами, определяющими конкретные условия подключения в каждом отдельном случае.
Правила присоединения объекта к электросетям
Согласования проекта подключения объекта к электрическим сетям выполняется после представления в РЭС схемы расположения электроприборов и инженерного оборудования, с указанием общей потребляемой мощности. Этот план необходим для правильного расчета необходимого сечения жил провода, подводящего электрическую энергию к дому, даче или участку, а также для подбора электрооборудования. Схема дает возможность получить разрешительный документ на присоединение объекта к ЛЭП.
Схема будет необходима для подбора сечения жил кабеля электрической проводки и параметров приборов и электротехнического оборудования. А также ее наличие обязательно для получения разрешения на подключения к близлежащей ЛЭП. При расчете показателей потребляемой энергии, лучше всего сделать определенный запас по мощности, что позволит в дальнейшем подключать дополнительную технику. Конечным этапом всех этих процедур является заключение договора с подразделением РЭС на присоединение к основной ЛЭП. Неотъемлемой частью договора являются технические условия.
После проведения работ сотрудниками РЭС по технологическому присоединению объекта к линии подачи электроэнергии, представитель компании оформляет акт, который является основанием для заключения договора на снабжение электрической энергией. Подключение могут осуществлять только работники РЭС, в противном случае может быть наложен крупный штраф. Для дач, входящих в состав садовых товариществ, подключение осуществляет штатный электрик объединения.

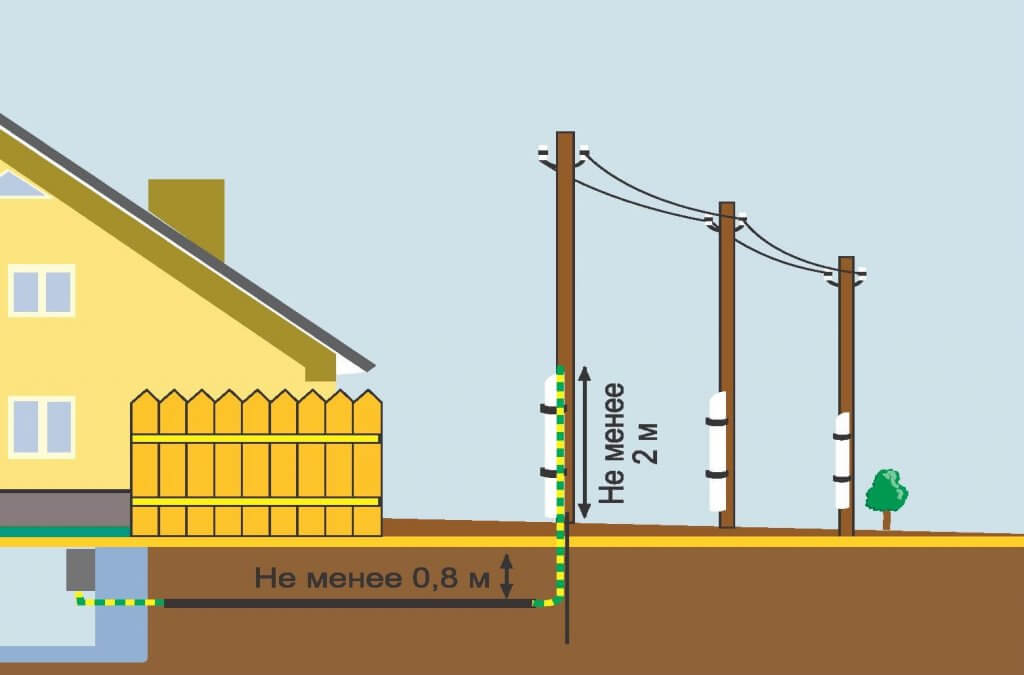

Подключение к опоре ВЛЭП по воздуху и под землёй
Чтобы делать электропроводку, дача должна быть подключена к электросети. Практически во всех случаях на улице проходит воздушная линия электропередач. Подключение к ней возможно либо по воздуху, либо под землёй. Теперь поговорим о том, как сделать правильный ввод в дом и подключение к воздушке, а также какой провод использовать.

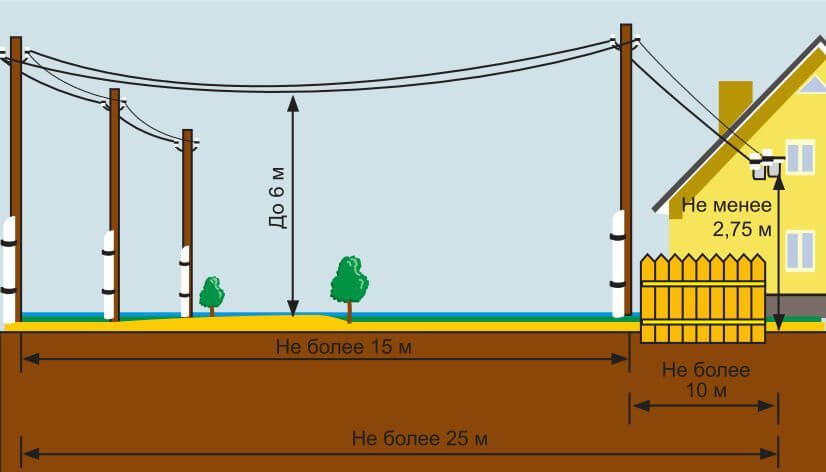

Для прокладки кабеля от опоры до дома по воздуху используется провод СИП. Для прокладки под землёй используют либо обычный кабель типа ВВГ и его прокладывают в ПНД трубе, либо в земле без трубы прокладывают бронированный кабель типа ВБбШв.
При прокладке по воздуху делается ответвление от воздушной линии с помощью кабельных зажимов (ЗОИ, ЗОРЗБ, ЗПА, Z 206 и множество других), закрепленных натяжной арматурой. Далее кабель натягивают на трубостойке без промежуточных опор, если длина линии менее 25 метров и с ними, если длина превышает 25 метров (подробнее в Главе 2.4 ПУЭ, см. пункт 2.4.12.).
От трубостойки, закрепленной на фасаде или крыше дома, СИП ведут вдоль фасада в гофре из ПВХ, если это не солнечная сторона. А если же сторона солнечная, то ПВХ-гофра не подходит – она разрушается под воздействием ультрафиолета, используйте черную гофру из полиэтилена или металлическую.
Кроме трубостойки СИП может быть натянут с помощью натяжной арматуры (другое название — анкерные зажимы) закрепленной на фасаде.
Переход с СИП на ВВГ-нг-ls или другой медный кабель выполняется на фасаде дачи во влагозащищенной распределительной коробке, с помощью тех-же ответвительных зажимов «орешков».
Всегда от кабеля СИП и дальше в дом прокладывается медь. Кроме прокладки провода от столба до фасада дачи также встречается, когда щит учета устанавливают на опоре или во дворе на трубостойке, в общем требования для ответвления аналогичны. Возле трубостойки или в другом месте нужно разместить заземлитель, желательно как можно ближе к вводному щиту.
Пакет документов для подключения электричества
Для подключения электрических сетей к строению или участку необходимо составить и подать заявление соответствующей формы в организацию, которая обеспечивает электроснабжение данной территории и получить от нее документ, разрешающий подключение к электрическим сетям. Весь процесс электрификации объекта представлен на нижеследующей картинке.
К заявке в энергоснабжающую компанию прилагается следующий комплект документации:
- копии кодов идентификации и гражданского паспорта владельца объекта;
- комплект копий документов, подтверждающих регистрацию собственности.
В некоторых энергоснабжающих копаниях, помимо вышеперечисленных документов, могут затребовать проект электрификации объекта, с детальным планом размещения электроприборов, оборудования и их технические характеристики по мощности. При подключении электричества к участку необходимо приложить к заявлению разрешение на проведение строительных и монтажных работ на нем. Иногда, управляющие компании требуют дополнить заявку оригинальными договорами и актами, подтверждающими достоверность копий.
После принятия положительного решения, подразделение районной электрической сети (РЭС) обязано за 1 месяц разработать ТУ на подключение электричества к частному дому или участку, которые владельцу необходимо выполнить в срок до 2 лет. В технических условиях указывается какой тип кабеля или проводов необходимо использовать — для трех фаз или одной. Только при неукоснительном выполнении всех требований технических условий, возможно присоединение объекта к электрическим сетям. После выполнения всех пунктов ТУ, разрабатывается проект присоединения.
Нормы безопасности
Для исключения аварийных ситуаций необходимо снабдить электрическую сеть защитными автоматами, заземляющей жилой.
Защитное заземление
Многие дачные домики снабжены 4-проводной электрической сетью. Это значит, что заземляющий и нулевой кабели совмещены. При его обрыве на корпусе щитка появляется напряжение. Автомат не отключается ввиду сохранения прежней силы тока. Дополнительный заземляющий контур исключает такие ситуации. Для обустройства системы используют готовые штыревые модули. Их заглубляют в грунт любого типа.
УЗО
Установка прибора защищает человека от электротравм, имущество — от пожара. УЗО срабатывает при утечке тока, возникающей при повреждении оплетки кабелей или обрыве нулевой жилы. Прибор устанавливают на вводе. Номинал УЗО выбирают с учетом предполагаемой утечки оборудования, применяемого на даче. Полученное число увеличивают втрое. Производители предлагают УЗО на 10, 30, 100 или 300 мА.
Автоматы защиты
Для защиты компонентов сети от перегрузки применяют защитные устройства. На каждую группу потребителей устанавливают отдельный автомат. Устройства выбирают с учетом предполагаемой мощности. Отдельными автоматами снабжаются системы освещения.
Рычаги давления
Для того чтобы отстоять себя, необходимо знать:
- По нормам нашего времени электростанция обязана провести электрическую линию не дальше чем на 25 метров от участка заявителя.
- Порядок подсоединения к сетям сетевой организации регламентируются Правилами технологического присоединения энергопринимающих устройств. Это прописано Правительством Российской Федерации. Постановление № 861 от 27 декабря 2004 года;
- Так как электросетевые организации относятся к монополии, они имеют защиту перед законом от конкурентов.
- Данные компании регламентированы. Если они будут отклоняться от законных обязательств, то на компанию могут наложить штраф.
Как подключить электричество к частному дому
Подключение электричества к дому во многом аналогично подключению электричества к земельному участку. Перед тем, как подключить к электричеству дом, нужно подготовить и подать в электросети заявление с пакетом документов. Набор документов аналогичен, порядок и сроки рассмотрения тоже.
Однако, подключить электричество к дому часто оказывается сложнее из-за недостаточной выделяемой мощности. Государство гарантировано выделяет на частное домостроение мощности 15 кВт. Часто этого мало, и владельцы обращаются с запросами в районную энергетическую комиссию за специальными техническими условиями. Если мощности в районе ограничены, то наверняка будет дан отказ, оспорить который невозможно. Поэтому до приобретения участка под застройку нужно уточнить возможность получения дополнительных мощностей электроэнергии, и только после этого покупать участок. В противном случае при недостатке мощности застройщик, не сможет эксплуатировать электрооборудование, на которое рассчитывал изначально.
Шаг 1 — купить оборудование
По выданным техническим условиям нужно будет приобрести в специализированном магазине указанное там оборудование:
- счетчик
- автомат
- рубильник
- бокс для наружной установки
Бокс устанавливается на стену дома или опору, коммутация должна соответствовать требованиям ПУЭ и ТУ. Провода от бокса нужно провести к распределительному щиту в доме.
Шаг 2 — выбрать кабель
Ввод электричества в дом предусматривает несколько вариантов:
- «Уличный» кабель СИП (самонесущий изолированный провод из алюминия). Этот вариант специалисты категорически не рекомендуют ‑ работать с жестким проводом неудобно.
- «Домашний» кабель ВВГ нг сечением 6 или 10 кв. мм. В месте ввода электрического кабеля в дом делается разрыв ‑ внешний кабель СИП переходит во внутренний ВВГ нг. Специалисты электросетей нередко возражают против разрывов, объясняя это возможностью хищения.
Компромиссом может быть монтаж в точке разрыва перед вводом в дом дополнительного автомата двух- или четырехполосного (по количеству фаз). Автомат монтируется в отдельном опломбированном боксе. СИП идет от источника до автомата, а далее подключается ВВГ нг в гофротрубе.
Трубостойка для ввода электричества обязательна для выполнения технических условий энергоснабжающей организации. Она представляет собой полую трубу для подвода кабеля от места подключения. Если кабель подводится под землей, то трубостойка вкапывается в грунт или монтируется на подготовленном основании. Она представляет собой приемное устройство с металлическим ящиком, в котором установлен электросчетчик и вводные автоматы. Если кабель подводится по воздуху, трубостойка (труба без ящика) монтируется на крыше дома. Место монтажа и способы крепления указываются в проекте.
Шаг 3 — вызвать специалистов для подключения
Специалисты электросбыта выполняют следующие работы:
- подключение электричества к дому от столба;
- опломбирование счетчика с составление акта о подключении.
Какой проект выбрать?
Создание проектной документации предполагает разработку типового или индивидуального плана. В первую очередь будущему потребителю показывают существующие типовые проекты электроснабжения дома. Но стандартные схемы не всегда удовлетворяют клиента, так как из-за особенностей дома может потребоваться полная перестройка внутренней сети. Поэтому такие проекты электроснабжения предназначены в основном для типовых застроек.
Специалисты компании «Электрика Москвы» рекомендуют составлять индивидуальный план по электроснабжению, который будет соответствовать особенностям архитектуры и критериям клиентов. В индивидуальном проекте предусматриваются схемы размещения проводки, учитывается месторасположение электрощита, рассчитывается оптимальное сечение провода, устанавливаются розетки и выключатели в соответствии с требованиями заказчика. При этом незначительная разница в цене индивидуального и типового проектирования полностью оправдывается удобством и качеством исполнения.
Вывод
Чтобы повысить надежность, на щите потребители разбиваются на группы (подключение группами точек):
- Осветительные приборы.
- Розеточные гнезда.
- Силовые элементы (бойлер, электроплита, стиральная машина).
- Хозяйственные группы (подвал, гараж).
Допускается разбивка потребителей по комнатам или этажам. В таком случае каждая группа нуждается в индивидуальных устройствах защиты (автоматы, УЗО). В каждой комнате имеется осветительная и розеточная группа, на кухне их больше (теплый пол и электроплиту подключают как отдельную группу). Для мощной бытовой техники и ламп-узлов цепи в ванной предусматривается заземление (подключение через кабель с дополнительной жилой «земля»).
