Как своими силами подключить питающий кабель
Если у вас есть навыки в проведении электромонтажа и вы хотите самостоятельно подключить электричество к духовому шкафу, то существует несколько важных моментов, о которых вам необходимо знать.
Перед подключением необходимо правильно подготовиться. Проверьте, соответствует ли ваш газовый шкаф требованиям электросети. Убедитесь, что шкаф подготовлен для подключения и имеет необходимые разъемы.
Выбор питающего кабеля играет важную роль. Учтите, что для подключения духового шкафа к электросети рекомендуется использовать кабель сечением не менее 2,5 мм². Это обеспечит надежное и безопасное электропитание шкафа.
Советы по выбору автомата
Для обычной розетки можно использовать автомат на 16 Ампер, однако, для газового шкафа рекомендуется установить автомат на 20 Ампер, чтобы обеспечить надежную и стабильную работу.
Подключать кабель к электросети необходимо с осторожностью и соблюдая все правила безопасности. Если вы не уверены в своих навыках, лучше обратиться к профессионалам.
Не забудьте про вентиляцию
При подключении духового шкафа к электричеству также важно предусмотреть вентиляцию для отвода тепла, которое вырабатывает шкаф в процессе работы.
Подключать духовой шкаф к электричеству своими силами можно, но при этом необходимо быть внимательным и осторожным
Важно знать все особенности подключения, правильно выбрать кабель и автомат, а также соблюдать все необходимые установленные нормы и правила безопасности
Правила подключения и техника безопасности
Если в квартире или доме есть напряжение 220 В, то подключение к электросети не составит проблемы. По типу проводки необходимо подобрать соответствующий вид, марку или сечение провода, который будет подавать электроэнергию. Независимо от того, как выполнена проводка (наружным или скрытым способом), необходимо определить основной проводник электропитания. Кабель с сечением 2,5 мм² надо заменить кабелем с сечением 4 мм², т.к. производители выпускают духовые шкафы, которые имеют мощность не меньше 3,5 кВт.
Ветка, обеспечивающая электроэнергией технику, должна иметь собственный выключатель. Мощность рассчитывается с учетом потребляемой духовым шкафом силы тока (автомат на 16 А или 20 А). Если с духовкой используется и варочная панель, то автомат подбирается в зависимости от мощности всей техники.
Заземление является важным этапом подсоединения устройства к электросети, т.к. от этого зависит безопасность человека, который будет пользоваться такой техникой. Если в квартире нет заземления, то его необходимо сделать самостоятельно. Для этого следует протянуть дополнительный провод в общую щитовую, которая находится в подъезде, и подсоединить ее к любому металлическому элементу.

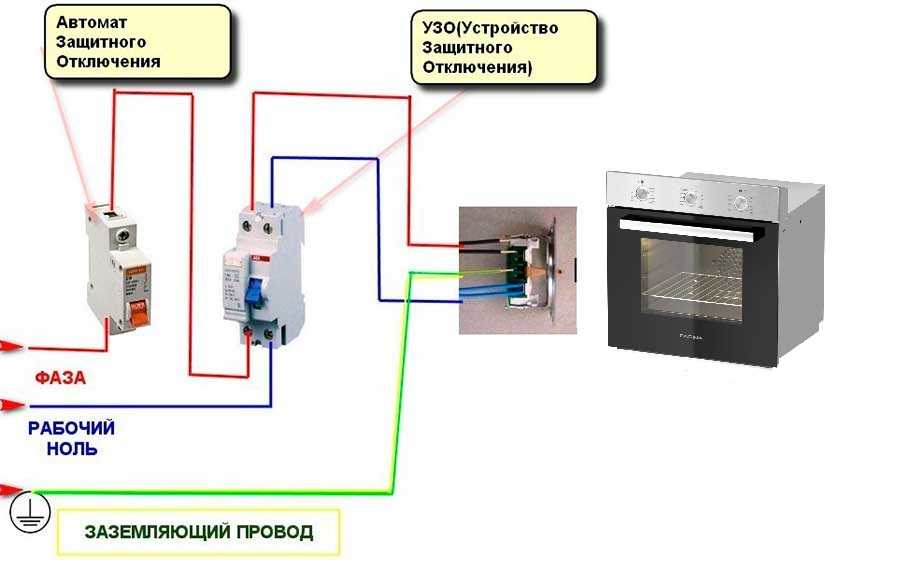

Подключение духовки.
Также необходимо подсоединить к кабелю шкафа вилку. В трехжильном кабеле желтая жила будет служить «землей», и она подсоединяется к клемме заземления. Другие 2 жилы прикручиваются к 2 клеммам и тщательно обжимаются.
Последний этап — это проверка работы шкафа и его запуск вхолостую. Для этого включают духовой шкаф, проверяют индикацию и нагрев. Если все элементы нагрева работают, устройство включают на полную мощность, устанавливая температуру 160 °С. При этом выжигается вся смазка внутри устройства, которую нанесли на заводе-изготовителе.
Правила техники безопасности
С электрической проводкой следует обращаться осторожно, так же как и с подключением духовки. Перед проведением всех работ необходимо убедиться, что жилое помещение обесточено. Поскольку электрический шкаф потребляет много электроэнергии, под него проводится дополнительная ветка из целого провода с несколькими жилами сечением 4 мм²
Поскольку электрический шкаф потребляет много электроэнергии, под него проводится дополнительная ветка из целого провода с несколькими жилами сечением 4 мм².
Токопроводящая жила подключается только к отдельному автомату, чтобы к нему можно было подключить при необходимости варочную панель. Автомат подбирается в зависимости от степени нагрузки, которая будет на него возлагаться, и к полученной цифре добавляется 10%.
Требования к проводке
Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы. Во внимание принимают следующие факторы:
Во внимание принимают следующие факторы:
- Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт). В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
- Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
- Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.
- Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.
- Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.
- Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.
Розетка для духового шкафа и варочной панели
Проводка
В домах старой застройки (советский период), если проводка не менялась, то она алюминиевая, с сечением жил 1.5 мм², без заземляющего провода. По некоторым таблицам соотношений считается, что этого достаточно для 4.4–5 кВт, но на практике для таких мощных приборов как духовка этого хватит для 3.5 кВт и не больше. Придется либо менять линию, либо подбирать устройство меньшей производительности (до 3.5 кВт и 16 А), иначе возникает риск перегрева проводов, возгорания.
Часто правила нарушаются и, например, на алюминиевую линию 1.5 мм² «вешают» устройства и на 5 кВт, и они работают года без негативных последствий, но это риск и гарантии от перегрева жил нет. Перед тем как установить встраиваемый духовой электрошкаф, желательно изучить несколько вариантов таблиц соотношений мощности и сечения проводки. Подбирают среднее значение (в большинстве случаев этого достаточно) или с запасом.
Подключить духовой шкаф к электросети надо с учетом правил по проводке:
- мощность потребителей суммируется, поэтому желательно выделить отдельную линию с одной розеткой на электродуховку. Впрочем, если сечение жил позволяет, то допускается и больше потребителей, но надо учитывать, что при перегрузке, КЗ, пробое, обесточатся все приборы. А также дифференциальные значения тока для отключения разные для отдельных устройств, поэтому возможна некорректная работа защиты,
- автоматика защитного отключения — УЗО, дифавтомат — крайне желательная. Но если нет заземления (проводка двухжильная), то она обязательная. Без защиты при пробое, нарушении изоляции пользователь рискует получить удар током с фатальными последствиями, а при скачке напряжения повышен риск выхода прибора из строя,
- надо подбирать не только сечение жил, но и параметры розеток под величину тока, иначе они будут нагреваться, возникнет риск их возгорания.
Подключение варочной панели к электрической сети своими руками
Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.
Подключение варочной панели к однофазной электрической сети
Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.
- Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
- К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.
- Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
- Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
- Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.
Подключение варочной панели к трехфазной электрической сети
Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.
- Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
- Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
- Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
- Закрепляем кабель на корпусе варочной панели скобой-фиксатором.
Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству
Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи
Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными
Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи. Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными.
Подключение панели без вилки
Если выступающая на несколько сантиметров розетка вас не устраивает и вы хотите все аккуратно спрятать в подрозетник или распаечную коробку, то сделать это можно двумя способами:
через гильзы ГМЛ
через монтажную коробку КлК-5С
Во-первых определимся с проводами. На многих моделях из панели уже выходит подключенный кабель, но имеет он 4 жилы. А у вас в подрозетнике только три. Как быть?
Дело в том, что такие варочные поверхности одновременно рассчитаны как на однофазное 220В подключение, так и на двухфазное 380В. При этом одна половина конфорок будет работать от одной фазы 220V, а другая от второй.
Некоторые считают, что вторая фаза используется только для питания управления. Это не так. Мощность распределяется равномерно по обоим фазам. Чтобы все это дело подключить на привычные 220 Вольт просто убираете одну жилу в сторону и изолируйте ее.
Остается ноль (обычно синий провод), заземление (желтозеленый) и фаза (коричневый, черный или другой расцветки).
Можно объединить два фазных провода в один через наконечник. Например во многих панелях Bosch , где кабель идет не съемный, так изначально и сделано.
Встречается вариант и с 5-ти жильным кабелем. Такие панели обычно большой мощности от 7 квт и выше. Они изначально рассчитаны на 380В. Чтобы их подключить к сети 220В нужно соединить попарно по две жилы.
Например черный и коричневый провода пустить на фазу, а синий и серый на ноль. Земля желто-зеленый остается одиночным.
Как подключить духовку
Довольно часто аппараты – и Электролюкс и Самсунг, не имеют в комплектации вилки, а только питающий кабель. Какая нужна для него розетка и штепсель определяет мощность аппарата, а как подключить – проводка на кухне. На фото – подключение кабеля.
- В первую очередь необходимо установить, что параметры сети в квартире соответствуют требованиям прибора. Инструкция содержит таблицу заводских значений, где указываются все требования, в том числе и какая нужна вилка.
- Штепсель, выдерживающий нагрузку, закрепляют на питающий кабель. Подключение вилки к духовому шкафу Самсунг, Bosch или Электролюкс производится одинаково. Как правило, провода маркируются разными цветами. Если провода одинаковые, фазу устанавливают с помощью индикаторной отвертки.
- Духовой шкаф монтируют в нишу таким образом, чтобы между задней стенкой и стеной сохранялся зазор в 30 мм, между полом и корпусом – в 85 мм. Нужно следить за тем, чтобы между прибором и стеной не оказались газовые трубы. Прибор заметно нагревается во время готовки, а газовые трубы по условиям эксплуатации исключают теплоизоляцию.
Как подключить модель без кабеля
Некоторые аппараты, отличающиеся высокой мощностью, поступают в продажу без вилки и питающего кабеля. Считается, что прямо подключение к проводке экономичнее и надежнее, поскольку исключает лишние контакты. Если же такой метод кажется небезопасным или слишком непривычным, можно подключить вилку к духовому шкафу. Какая нужна для аппарата, нужно уточнить в инструкции.
- Устанавливают евро-розетку – на 16 или 32 А.
- С задней части корпуса снимают защитную крышку. Здесь размещаются три провода: красный, белый и черный. Возможен еще зеленый – заземление.
- Цветные провода соединяют с разъемами клемм, цвета шнура должны совпадать с оттенком проводов разъема: черный и красный означают переменный ток, зеленый и белый – заземление.
- К разъему провода прикручивают винтами и оборачивают участки стыковки изолирующей лентой.
- Затем устанавливают защитный щиток на корпус и подключают аппарат.
- Размещают духовку с учетом тех же требований: зазор вокруг корпуса, отсутствие газовых труб.
Модель с варочной поверхностью подключается таким же образом. На фото – духовой шкаф без вилки.
Шаг 3: Подготовка к подключению вилки
Шаг 3.1: Отключите устройство
Перед подключением вилки к духовому шкафу важно отключить устройство от электрической сети. Это необходимо, чтобы избежать поражения током и повреждения кухонной техники
Важно! Никогда не проводите работы с подключением вилки, если устройство не отключено от сети
Шаг 3.2: Проверьте область подключения
Прежде чем подсоединять вилку, необходимо проверить область подключения на духовом шкафу. Убедитесь, что вы можете легко достичь места подключения проводов.
Важно! Никогда не применяйте насилие или силу при подключении вилки к духовому шкафу. Это может привести к повреждению кухонной техники и/или проводов
Шаг 3.3: Подготовьте инструменты
Для подсоединения вилки необходимы некоторые инструменты, которые могут включать: шнур, ножницы, плоскогубцы, отвертки и кусачки. Подготовьте эти инструменты заранее.
- Шнур предназначен для соединения проводов с вилкой.
- Ножницы нужны для обрезания излишков проводов.
- Плоскогубцы используются для сгибания и крепления контактных зажимов.
- Отвертки используются для крепления элементов на духовом шкафу, если это необходимо.
- Кусачки нужны для обрезания изоляции проводов.
Шаг 5: Закрепление вилки на духовом шкафу
После того, как провода были правильно подключены к вилке, необходимо закрепить вилку на духовом шкафу
Это важно сделать, чтобы вилка не выскользнула из розетки и не повредила провода
Для закрепления вилки на духовом шкафу используйте крепежные скобы, которые должны быть комплекте с духовым шкафом. Если их нет, то можно использовать саморезы или другие крепежные элементы, которые подойдут по размеру и прочности.
Как закрепить вилку на духовом шкафу самостоятельно:
- Выберите место, где будет располагаться вилка на духовом шкафу. Обычно это близко к розетке или в удобном для подключения месте.
- Приложите вилку к выбранному месту и отметьте места, где нужно закрепить скобы или другие крепежные элементы.
- Сверьте отметки с реальными местами креплений на духовом шкафу, чтобы все было правильно и точно.
- Закрепите скобы или крепежные элементы на местах отметок, используя инструменты, которые у вас есть под рукой.
- Приложите вилку к месту крепления и закрепите ее на скобы или крепежные элементы, плотно затянув все крепления.
Проверьте, что вилка крепко закреплена и не имеет подвижности. При необходимости повторите закрепление путем изменения расположения скоб или крепежных элементов.
Шаг 1: Изучение инструкции к духовому шкафу
Перед тем, как приступать к подключению вилки, очень важно ознакомиться с инструкцией, которая прилагается к духовому шкафу. В ней вы найдете информацию о том, какие параметры электропитания подходят для данной модели, а также о том, какие правила необходимо соблюдать при подключении
В инструкции вы можете найти информацию об ограничениях по мощности и току, которые необходимы для безопасной работы духового шкафа. Обязательно ознакомьтесь с этой информацией, чтобы не нанести непоправимого вреда вашему оборудованию или даже своему здоровью.
Также в инструкции вы найдете подробную схему подключения, где указано, какие провода следует использовать для соединения сети и духового шкафа
Не забудьте обращать внимание на цветовую маркировку проводов и соблюдать все требования безопасности, чтобы минимизировать риск возникновения аварийных ситуаций
Как своими силами подключить питающий кабель
Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.
Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут
При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)
Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля
В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.
Там мы увидим соединение для каждой жилы кабеля.
Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил
Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам
Точно так же с нулем и землей – сугубо по цветам.
Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:
В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).
Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:
Или так:
Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.
Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.
При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.
При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.
Выбор места для розетки
Если собрались делать подключение духового шкафа через розетку, установленную на выделенной линии, сразу возникает вопрос: где она должна быть установлена. Тут вот в чем проблема. Розетка и вилка в таком случае, ставятся силовые, а вид у них мягко говоря» не очень» и размещать их над рабочей поверхностью неэстетично. Потому ищут скрытый способ установки. Вот тут и возникает проблема: надо найти такое место, чтобы было легко включать/выключать оборудование и чтобы было безопасно (исключить возможность попадания воды, пыли, грязи, механических повреждений). Есть несколько вариантов решения задачи:
Если кухонный гарнитур имеет цоколь, установить ее за духовым шкафом, на несколько сантиметров выше уровня пола. Не самый лучший вариант. Недостатков много. Первый — сложный доступ. Чтобы выключить/включить духовку из сети, придется чуть ли не ложиться на пол, просовывая руку до самой стены. Второй — высокая вероятность загрязнения. На кухне, даже под мебелью, скапливается жир, грязь. Они обязательно будут и на розетке, что ухудшает контакт, снижает электробезопасность.
Установить розетку под духовой шкаф можно на уровне плинтуса
Если между верхней панелью духового шкафа и столешницей остается свободное пространство, его можно использовать для установки розеток. Хороший вариант для оборудования зависимого типа. Оно должно подключаться к одной розетке. Вариант «так себе» с точки зрения доступности подключения — чтобы включить/выключить из сети надо поднять варочную поверхность. Если необходимо подключить независимый духовой шкаф, этот вариант не проходит вообще.
Вариант установки розетки для подключения зависимого
- Установить розетку за духовкой на уровне 50-80 см от пола. В паре с длинным шнуром (не менее 120 см) ее можно будет выдвинуть и выключить. Именно так рекомендует сделать Bosсh. Но, этот вариант более чем спорный. Если учесть, что духовой шкаф фиксируется болтами к боковым стенкам шкафа, отключение от электричества будет тем еще квестом.
Установить розетку в районе соседнего шкафа, выпилив в его задней стенке отверстие. Способ неплохой, доступ нормальный, с безопасностью тоже все неплохо. Единственный минус — рядом не всегда стоят шкафчики. Бывает, что это холодильник или другое оборудование.
Оптимальный вариант — в шкафчике рядом
Пару слов о выборе розетки и вилки. Если ставите автомат на 16 А, имеет смысл поставить электроустановочные устройства с таким же номиналом. Это гарантирует длительную и бесперебойную работу без подгорания контактов и оплавления корпуса.
