Почему срабатывает УЗО – причины неполадок и способы их устранения

Поиск причины отключения

Первым в списке того, что делать, если сработало УЗО, стоит немедленное выяснение причины случившегося. Сложность в том, что спровоцировать отключение способно много факторов, имеющих как масштабный, так и точечный характер.

Поэтому на начальной стадии необходимо внимательно изучить возможные причины, только потом приступить к поиску конкретной проблемы и ее устранению.

Самыми популярными считаются следующие причины срабатывания УЗО:

Неисправная электропроводка, которая вызвала утечку тока. Предпосылкой такого исхода может стать старая, давно не меняемая сеть, некачественный монтаж новой электрической цепи с плохими соединениями или отсутствие полноценного ремонта после случившегося короткого замыкания, вызвавшего оголение проводников, нарушение изоляционных оболочек. Нередко изоляция проводов приходит в негодность после неудачно вбитого в стену гвоздя или сверления дрелью.

Внезапная поломка подключенных приборов, когда шнур, вилка или внутренние части мощной бытовой техники (водонагреватель, холодильник, плита) выходят из строя. Чаще всего причинный источник, почему могло сработать УЗО, кроется в обмотке двигателя или неисправности ТЭНа титана.

Некачественная установка и подключение самого УЗО, поломка устройства также может вызвать некорректную работу агрегата и регулярные беспричинные отключения.

Неподходящее по мощности, номинальной нагрузки или просто некачественное защитное устройство провоцирует «ложные» срабатывания.

Контакт человека с оголенной проводкой. Неправильное размещение защитного аппарата в электрической цепи.

Соединение «заземления» и «нуля» при электромонтажных работах на защищенной линии.

Определенные погодные условия, непосредственно повлиявшие на работу агрегата (слишком низкие температуры, попадание воды из-за дождей, гроза и молнии).

Повышенная влажность в месте размещения, как самого устройства, так и всей электрической сети. Чаще всего после монтажа внутренней проводки с замазыванием рабочих линий прокладки и отверстий для выходных точек шпаклевкой или гипсовым раствором мастера не дожидаются полного высыхания вещества и пускают ток по линии. Подобная торопливость нередко провоцирует утечку тока через незримые трещины в изоляции проводов.

Даже изучив список приведенных проблемных источников, можно сразу «отсеять» точно не подходящие к конкретному случаю ситуации. Однако все равно необходимо провести тщательную проверку линии своими руками или с помощью специалиста.

5 причин почему выбивает УЗО

Когда выбивает не автомат а УЗО, то по моменту и времени отключения, можно косвенно узнать характер повреждения:

1

Причина — повреждение вилки, шнура питания, либо влага на контактах платы управления.

2

Причина – повреждение самой платы, внутренней проводки, либо входного преобразователя или фильтра.

3

Причина – замыкание витков, пробой изоляции двигателя или силовых ключей.

4

Причина – пробит нагревательный элемент.

Причем здесь отключение может быть не сразу. В тэне образуются микротрещины, которые изначально покрыты толстым слоем накипи и раскрываются только после нагрева.

Вода после раскрытия достигает спирали и только затем появляется утечка тока, с последующим срабатыванием защиты. Такой поврежденный тэн можно выявить только прозвонкой, сразу же после отключения защит, пока он еще что называется горячий, с раскрытой трещинкой.

На холодном, даже современный мультиметр будет показывать изоляцию в несколько мегом. Зато нормальный мегомметр в 500В, а не тестер, помогает выявлять подобный дефект сразу же.

5

Причина – где то есть небольшая утечка воды.

Раскручивайте защитные крышки и внимательно осматривайте все места на наличие влаги и конденсата. В том числе все контактные клеммы, термодатчики, реле и т.п.

Как правило, при этом помогает ”генеральная” уборка внутри моющего агрегата, с последующим выявлением места утечки.

Дифференциальный автомат

Довольно часто в электрическом щитке квартиры или частного дома установлен дифавтомат. С причинами, по которым он выбивает, все немного сложнее. Дело в том, что это устройство сочетает в себе два защитных прибора: УЗО и автоматический выключатель. Следовательно, причины, которые приводят к его срабатыванию, более обширны и относятся к различным факторам.

Что приводит к отключению автоматического размыкателя, мы рассмотрели выше. Эти же причины оказывают влияние и на дифавтомат и вызывают его срабатывание. Но, кроме этого, дифференциальный аппарат работает и как УЗО, следовательно, срабатывает на ток утечки, который найти несколько сложнее.

Причины срабатывания

Разберем основные причины срабатывания этого защитного устройства и возможные места образования тока утечки.

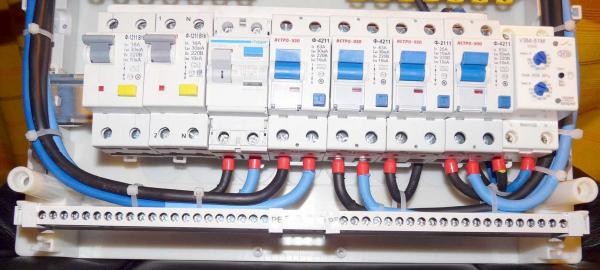

Прежде всего, если сработал дифавтомат, его нужно осмотреть, при необходимости подтянуть контакты

Также при обследовании защитного устройства, обратите внимание на проводку в электрическом щитке. Возможно, фазный провод лежит на металлическом корпусе, который заземлен

Это не вызовет короткое замыкание, но может стать причиной, по которой дифавтомат выбивает

Это не вызовет короткое замыкание, но может стать причиной, по которой дифавтомат выбивает.

Если в электрощитке все нормально, значит, произошла утечка тока в цепи, которую защищает аппарат. Это может произойти в нескольких местах:

Причиной может стать любой электроприбор. При пробитии на корпус, дифавтомат гарантировано отключится: это его одна из основных функций, защищать человека от поражения электротоком.
Возможно, следствием стала старая электропроводка, вернее, ее изношенная изоляция: через микротрещины постепенно возникает утечка тока, на что и реагирует дифавтомат. Если проводка новая, утечка возможна в месте плохого контакта или если стена отсырела, например, вследствие затопления.
Распространенной ошибкой неопытных электриков является замыкание нулевого провода с защитным заземлением. Это делать категорически запрещено, поскольку приводит к срабатыванию защитных устройств типа УЗО или дифференциального аппарата.
Повреждение корпуса или западание кнопки тест также может стать причиной срабатывания устройства. В этом случае необходимо заменить неисправный прибор.
Погодные условия, а именно сильная гроза, часто приводит к тому, что дифавтомат выбивает. Это происходит из-за сильных атмосферных разрядов, которые усиливают естественные утечки тока. В таком случае следует подождать, пока гроза стихнет, а после включить напряжение.
Непрофессиональный монтаж или установка проводки на скорую руку, приводит к тому, что электрическая схема подключения дифференциального аппарата не соблюдена. Это и приводит к тому, что его периодически выбивает без видимых причин.

Исправность прибора нужно периодически проверять. Для этого при снятой нагрузке нажимается кнопка «тест». Исправный дифавтомат должен отключиться. Если устройство не отключается, оно не выполняет защитные функции, и его лучше заменить рабочим прибором.

Способы обнаружения места утечки

Чтобы найти место тока утечки, после того, как сработал дифавтомат, требуется отключить все электроприборы из розеток. После этого включается защитное устройство. Если повторного отключения не происходит, значит, какой-то прибор пробивает на корпус. Обнаружить его можно прозвонив мультиметром.

Если же дифференциальный аппарат выбивает и дальше, следовательно, проблема в проводке. Ревизию электрической цепи лучше всего начать с розеточных групп и распределительных коробок

Особое внимание нужно обращать на места соединений и перекручивания проводов, целостность изоляции и надежность контактов

После проверки всех контактных групп в электрической сети, переходят к следующему этапу. Нужно проверить каждую отдельную линию на предмет утечки тока. Начинать рекомендуется от электрического щита, постепенно продвигаясь вглубь дома или квартиры. Определив линию или распределительную коробку, после которой возникает дифференциальный ток, все скрутки отсоединяют и прозванивают каждый провод.

Таким образом, находится цепь, где повреждена изоляция. При необходимости, меняют проводку или изолируют поврежденный участок. Иногда для этого приходится доставать провод из стены, если проводка скрытая. Но такие случаи довольно редки: если электропроводка совсем старая, ее лучше заменить во время ремонта или при установке дифаппарата.

Основные причины отключения

На самом деле виновников срабатывания очень много и они могут иметь самый разнообразный характер, а соответственно и способ ремонта. Сначала рассмотрим, почему срабатывает УЗО, после чего предоставим к Вашему вниманию инструкцию по самостоятельному ремонту неисправностей.

На сегодняшний день известны следующие причины того, почему изделие выбивает:

В сети действительно произошла утечка тока. Это может быть вызвано тем, что электропроводка старая, т.к. изоляция в любом случае уже рассохлась за время и в некоторых участках провод оголен. Если Вы недавно осуществили замену электропроводки в квартире, то может быть в определенных местах выполнено плохое соединение проводов либо Вы случайно, когда вбивали гвоздь в стену, пробили изоляцию скрытой проводки.
Виновником могут стать электроприборы, которые защищены данным устройством. Тут либо шнур, который подключается к сети, вышел из строя, либо внутренние запчасти «пробиты» (к примеру, обмотка двигателя либо ТЭН водонагревателя).
Неправильная установка защитной автоматики, в результате чего УЗО работает некорректно и периодически срабатывает. Инструкцию по правильному подключению УЗО своими руками мы уже предоставили, поэтому рекомендуем с ней ознакомиться.
Возможно, при покупке защитной автоматики Вы выбрали не те характеристики, и происходит ложное срабатывание. О том, как выбрать УЗО мы подробно рассказывали в соответствующей статье.
Выключатель дифференциального тока (ДВТ, так его еще называют) может выбить из-за прикосновения человека к оголенной токоведущей жиле. Не забывайте, что в этом-то его основное предназначение и заключается.
Неисправность самого механизма может стать одной из причин. К примеру, залипла кнопка «Тест» либо поврежден спусковой механизм, который будет срабатывать при малейшей вибрации.
Часто отключение происходит из-за неправильного размещения ДВТ в линии электропроводке. Просмотрите один из примеров: схему подключения УЗО в однофазной сети. чтобы узнать, в каком месте нужно осуществлять монтаж.
Замыкание земли и нуля при электромонтажных работах может повлечь за собой отключение. Хотя правилами ПУЭ категорически запрещается соединять заземление с нулевым проводником, некоторые электрики пренебрегают запреты и делают все по своему, ссылаясь на то, что такой способ позволит защитить человека от поражения электрическим током (хотя по сути это только увеличивает опасность).
Погодные условия напрямую влияют на работоспособность устройства. К примеру, в сырую погоду, если распределительный щиток установлен на улице, может происходить срабатывание из-за появления сырости во внутреннем механизме. В свою очередь скопление влаги внутри изделия может вызвать ток утечки, в результате чего механизм и среагирует. Тут же следует отметить, что при морозе УЗО может иногда не включаться в опасной ситуации. Это связано с тем, что минусовая температура негативно влияет на микросхемы, которые и выходят из строя. Кстати, при грозе бывают случаи, когда защиту вырубает, что вызвано влиянием молнии, которая усиливает незначительные утечки тока, присутствующие в доме (либо квартире)
Ну и последний нюанс, который тесно связан с предыдущим – повышенная влажность. Если Вы осуществили монтаж скрытой электропроводки. после чего замазали трассу шпаклевкой и решили сразу же проверить качество проделанной работы, может произойти отключение. Это связано с тем, что влажный раствор является хорошим проводником, который может спровоцировать утечку через мельчайшие трещинки в проводке. Подождите, пока раствор полностью схватиться, после чего проверьте еще раз, срабатывает УЗО или нет, т.к. возможно уже рычаг не вырубает.

Обязательно просмотрите видео урок, на котором наглядно показано ошибочное подключение :

Видео обзор неправильного подсоединения устройства

В чем может быть причина срабатывания устройства защитного отключения, мы рассмотрели. Теперь, конечно же, нужно предоставить к Вашему вниманию инструкцию по решению проблемы своими руками.

Проблемы с электрическими коммуникациями

Машинка создает довольно большую нагрузку на сеть при включении и работе, поэтому для ее подключения необходимо использовать отдельную сеть, защищенную УЗО и дифавтоматами. К электропроводке такой сети также предъявляются особые требования

Необходимо использовать ВВГ кабель 3х2,5, при этом неважно какую машинку нужно будет подключить с функцией сушки или без таковой

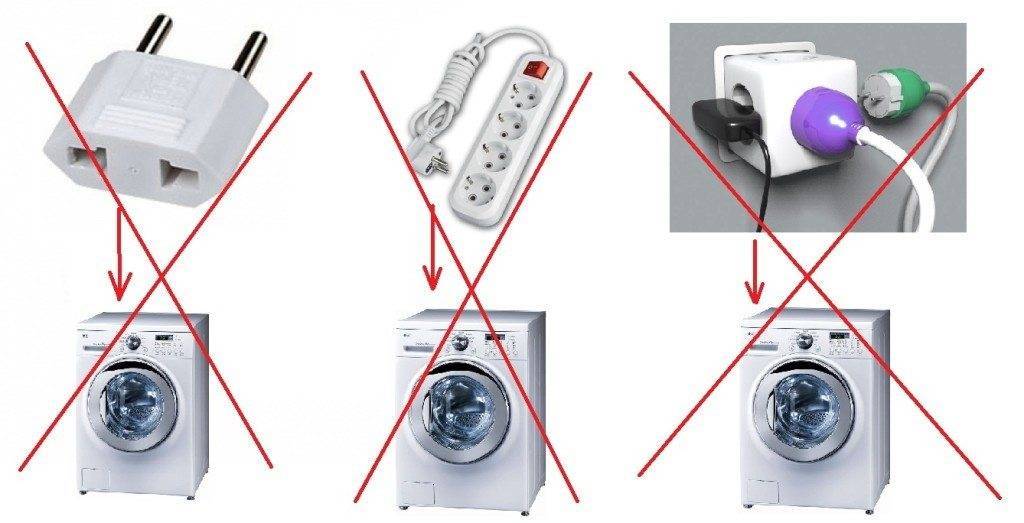

По факту автоматическую стиральную машину подключают как угодно: в общую розетку со всеми кухонными электроприборами, через удлинитель, а иногда даже и через переходник. Это приводит к перегреву и повреждению электропроводки, сетевого провода и оплавлению корпуса розетки, после чего срабатывает защита и сеть обесточивается. Определить проблему с электрическими коммуникациями в ряде случаев несложно, видна потемневшая проводка, оплавленная розетка, чувствуется запах горелой изоляции и пластмассы.

Чтобы проблема не повторялась необходимо:

проложить отдельную сеть, питающую стиральную машину по схемам указанным ниже или по адекватным альтернативным схемам;
использовать розетки с защищенным от влаги корпусом;
использовать устройства защищающие сеть.

Целостность сетевого шнура можно проверить с помощью мультиметра. Для этого нужно демонтировать нижнюю панель стиральной машины автомат, открутить фиксирующие болты и снять сетевой кабель. После этого можно прозвонить жилы провода на предмет определения пробоя. Возможно провод в порядке, но подгорели клеммы, в этом случае их нужно заменить.

Проблемы с сетевым фильтром и контактами кнопок

Если вы, протестировав сетевой шнур, убедились в его исправности, значит, проблема может быть в сетевом фильтре. Устройство именуемое сетевым фильтром — это деталь, к которой подключается сетевой шнур. В определенных случаях производители стиральных машин автомат объединяют сетевой шнур с «бочонком» сетевого фильтра, поэтому менять приходится два элемента сразу. Фильтр неремонтируемая деталь поэтому, если вы, протестив его мультиметром и осмотрев визуально, обнаружили неисправность, нужно готовиться к замене данного элемента.

В редких случаях автомат вышибает из-за слабого соединения контактов провода и сетевого фильтра. От этого соответственно подгорают контакты, как самого фильтра, так и провода. В этом случае не нужно пытаться чистить контакты, их нужно заменить вместе с сетевым фильтром, в противном случае это может вызвать новые перебои и перегрузки в сети.

УЗО может выбивать и по причине неисправных кнопок или кнопки панели управления. Почему это происходит? Главная проблема в том, что контакты кнопок со временем изнашиваются, при нажатии на неисправную кнопку контакт пробивает и от этого возникает перегрузка. Что нужно сделать?

Разобрать стиральную машину сняв блок управления.
Прозвонить мальтиметром контакты кнопки включение/выключение стиральной машины.
Прозвонить мультиметром контакты прочих кнопок и провода идущие к ним.

Это интересно: Выбор кабеля для группы освещения — рассматриваем в общих чертах

Причины выбивания автомата

Итак, переходим к основному вопросу статьи, почему выбивает автомат – каковы причины этой неприятности? Начнем с того, что таких причин пять:

Перегруз в электрической сети.
Неисправность самого автоматического выключателя.
Неисправность одного из бытовых приборов.
Неисправность осветительного прибора.
Короткое замыкание в электропроводке.

Что такое перегруз сети? По сути, это токовая нагрузка, которая превышает номинальную, определенную самим автоматом. К примеру, для розеточных групп чаще всего используются автоматы с номиналом тока или 16 ампер, или 25. Это соответствует или 3,5 кВт выдерживаемой мощности, или 5,5 кВт.

Теперь представьте ситуацию, когда в розеточную группу, к которой подключен автоматический выключатель токовым номиналом 25 ампер, несколько бытовых приборов, суммарная мощность которых превышает номинальную. Например, включается стиральная машинка мощностью 2,5 кВт, кондиционер – 2 кВт, электрический чайник – 1,5 кВт. Суммарная мощность трех приборов будет составлять 6 кВт. То есть, такую нагрузку автомат просто не выдержит и обязательно отключить (разорвет) цепь.

Что делать в этом случае?

Контролировать суммарную мощность подключаемой бытовой техники.
Перераспределять подключение приборов на разные розеточные группы.

Но ни в коем случае нельзя менять сам автомат на большего номинала. Все дело в том, что все будет зависеть от электрических проводов, уложенных в схему проводки в квартире или доме. Если в схеме использовался медный провод сечением 2,5 мм², то в нее устанавливается автомат номиналом 25 ампер, не больше. Если проводка алюминиевая того же сечения, то выключатель на 16 ампер.

Дефект автомата

Насколько высока вероятность того, что за счет неисправности самого прибора, выбивает автомата? Вероятность ничтожно мала, особенно, когда дело касается брендовых моделей. Но она есть. Поэтому единственный способ убедиться, что именно это является причиной выбивания, это провести замену на другой прибор. Или можно в распределительном щите переподключить контур на соседний автоматический выключатель. Если и в этом случае выбивает автомат, то причина совершенно в другом.

И еще один момент. Как и любой прибор, автомат имеет свой срок эксплуатации. Износ различных деталей приводит к снижению технических его характеристик. Это касается и контактов расцепителя, которые отвечают за выбивание за счет повышения токовой нагрузки.

Неисправности бытовой техники

Бытовая техника сама может стать причиной выбивания автомата. Как это можно проверить?

Вытаскиваете из розеток все подключенные приборы.
Если в таком положении автомат не выбило, то начинаете подключать каждый прибор по отдельности.
Как только автомат отключился, значит, включенный в розетку бытовой прибор неисправен. Его придется ремонтировать или заменять новым.

Некоторая техника подключена к питанию не через розетки, а, так сказать, напрямую. К примеру, кондиционеры или посудомоечные машины. Проверить их можно лишь единственным способом – отключить от автомата в распределительном щите.

Дефекты осветительных приборов

Иногда случаются такие ситуации, что выбивает автомат, когда включается люстра. Это говорит о том, что в ней есть какая-то неисправность.

Произошло замыкание в цоколе лампочки. Для этого придется вывернуть все лампочки, и затем по одной заново их вкручивать и включать осветительный прибор. Как только автомат отключится, это, значит, найдена та лампочка, в которой пробит цоколь. Ее надо будет просто заменить.
Подгорел контакт между питающим проводом и проводкой внутри люстры. Надо просто провести осмотр контакта, зачистить его и хорошо заизолировать.
Светодиодные люстры в своем составе имеют трансформатор на 12 вольт. Так вот именно он может стать причиной выбивания автомата за счет короткого замыкания внутри. Нужно будет снять люстру и поменять трансформатор.

Дефекты в электропроводке

Здесь две причины:

Плохой контакт в розетке.
Износ изоляции в проводнике.

В первом случае необходимо вскрыть розетку, найти место подгорания, зачистить его и провести правильное подсоединение провода к розетке. Второй случай более сложный. Он обычно касается короткого замыкания, которое происходит внутри схемы электроразводки в квартире или доме. Найти место КЗ без специального аппарата просто невозможно. Не каждый обыватель даже слышал о нем. Этот прибор называется трассоискатель.

Хорошо, если проводка в квартире или доме была сделана открытым способом. Найдя место замыкания, можно легко исправить дефект. Если разводка была скрытая, то придется обнаруженное место КЗ вскрывать (удалять отделку и штукатурку), исправлять изъян, а затем заделывать отверстие, проводя отделочные работы.

Срабатывает УЗО причины

Из примера выше видно, что утечка тока происходит из-за нарушения изоляции изношенных проводов, что особенно часто может встречаться в старых домах. Здесь активация УЗО позволяет избежать даже пожара, который может быть вызван неисправностью электропроводки или другого прибора. Такие нарушения обычно проявляться в виде различных трещин. В подобных случаях необходимо как можно скорее вычислить место, из которого происходит утечка.

Водонагреватель Термекс: выбивает УЗО

Помимо проблем с проводами УЗО активируется из-за пробоя изоляции в бытовой технике. Старые стиральные машины, холодильные и другие старые приборы с большой вероятностью могут вызвать данный инцидент.

В примерно половине всех случаев подстраховаться от неправильной активации УЗО можно, перевернув вилку в розетке.

Стоит знать, что в последнее время согласно требованию РЭСа для дома и квартиры стали использовать УЗО, ток срабатывания которых составляет 100 МА В таких случаях, защита срабатывает, только если УЗО обнаруживает утечку силой более 100 мА. Такие УЗО устанавливаются после прибора учёта, счётчиком. При использовании иных типов может случиться так, что перепад напряжения выбивает узо. Читайте: назначение УЗО.

Холодильник выбивает пробки при включении, причины

При включении холодильника выбивает пробки? Как только начал работать мотор, вы вдруг заметили, что дисплей и лампочки на холодильнике погасли, а в помещении стало непривычно тихо?

Автомат не выбивает просто так, имеет место неисправность, которую нужно устранить. Это могло случиться сразу после включения техники в сеть либо через определенное время. Что стало причиной неполадки, рассмотрим в статье.

Почему при включении холодильника выбивает пробки

Предохранитель УЗО устанавливают специально для сохранения техники, которая потребляет много электроэнергии. Дорогостоящие бытовые приборы должны правильно устанавливаться, а их электроника — получать защиту от скачков напряжения в сети. Поэтому, если при запуске холодильника автомат УЗО выбивает, имеет место неполадка.

Причина необязательно в поломке узлов холодильника. Посмотрите, может у вас случилась подобная ситуация:

Вы подключили новое холодильное оборудование. Всему виной перегрузка сети: старая проводка, неподготовленные электрощитки советского производства оказываются не готовы выдержать напряжение современных приборов. Поэтому нужна замена проводки либо установка новых систем предохранения сети.
Несколько приборов подключены к сети. Вспомните, какой мощности автомат вы устанавливали? Превышение установленной мощности в сети приводит к отключению защиты. Поэтому выключите один из приборов. Вас должна насторожить ситуация, когда пробки выбило при включении мотора-компрессора, хотя ранее такого не случалось.
Сломанные вилки или сетевой шнур — это серьезно. Замкнувшие контакты грозят возможным возгоранием, поэтому рекомендуется обратиться к электрику. Также нужно проверить розетку на исправность.

Защита от перепада напряжения для холодильника — предохранение техники от поломки. Однако если она отключается, замена автомата не поможет. Нужно искать причину такого поведения.

Какие неисправности приводят к отключению электроэнергии

Если вы проверили проводку и сетевой шнур, но поломки не обнаружили, причина может быть в серьезной неисправности узлов холодильника «Норд», «Атлант» или другой марки.
