Подсветка выключателя
Самой главной причиной моргания выключенных светодиодных и энергосберегающих лампочек является наличие подсветки в выключателе. При выключенном выключателе маленький ток все равно продолжает течь по цепи подсветки заряжая фильтрующий конденсатор. Зарядившись, конденсатор пытается запустить схему питания лампы, однако «силы» не хватает и он тут же разряжается, а лампочка кратковременно вспыхивает. Затем все это повторяется снова и снова.
Распространены 6 основных методов избавления мигания выключенных энергосберегающих ламп:
- шунтирование резистором
- шунтирование конденсатором
- подключение подсветки отдельным проводом
- использование проходного выключателя
- демонтаж подсветки внутри выключателя
- включение параллельно светодиодной обычной лампочки
Это интересно: При подключении кабеля к монитору происходит короткое замыкание — изучаем вместе
Почему мигает светодиодная лента во включенном состоянии?
» Прочее »
Вопрос знатокам: Доброго дня! Пожалуйста, дайте совет. От выхода 12в между блоком питания и светодиодной лентой необходимо сделать стандартный выключатель. В выключенном состоянии индикатор включения на блоке питания мигает.
Когда выключатель во включенном состоянии, индикатор горит должным образом и светодиодная лента работает. То есть на блок питания ток подается постоянно, контроль подачи только непосредственно на ленту.
Мигание лампочки индикатора включения на блоке питания это нормально?
Лучшие ответы
поставьте выключатель по входу
может защита? прочитать бы инструкцию к блоку питания, возможно не допускается работа в холостом режиме
(без нагрузки)
первый раз вижу такой режим
Ответы знатоков
конденсатор большой ёмкости
Конденсатор действительно уменьшит мерцание, но и поднимет действующее напряжение, так что осторожнее с такими делами надо.
Правильно ответили: сгладит пульсацию конденсатор, но он же поднимет напряжение до 310в.
Так-то оно и было пиковым 310, только кратковременно, а с конденсатором будет постоянно, и светодиоды будут на перегрузе работать.
Выход:

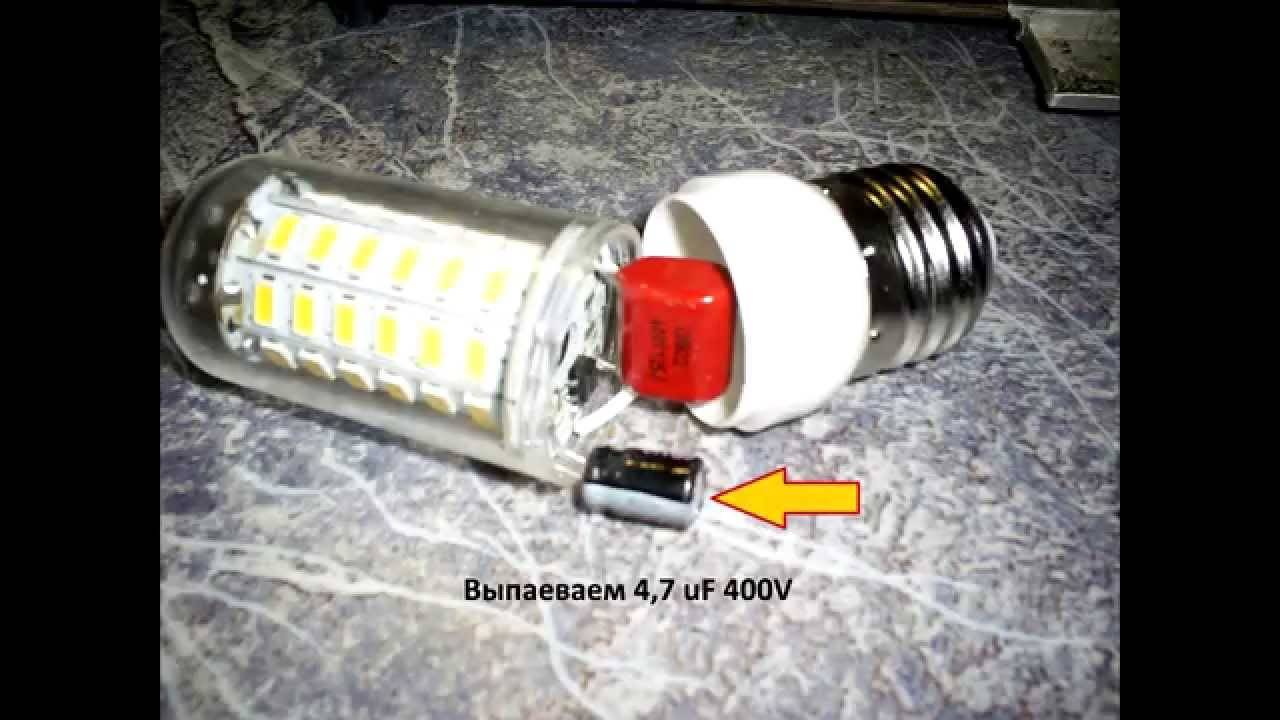

после моста таки добавить электролит (400-450в 10….47 мкф в зав. от длины ленты), но ДО моста последовательно включить или резистор, или неполярный пленочный или бумажный конденсатор, тоже вольт на 400-450, а емкость подобрать так, чтоб на выходе под нагрузкой ( с подключенной лентой) была постоянка 220в .
Точно так я делаю со светодиодными гирляндами (без режимов) , чтоб не мерцали.
светодиод элемент малоинерционный то есть он он будет повторять по светимости ваше питание. после моста у вас 100 герц это конечно много для качественного света. сгладить пульсации как вам подсказали может емкость.
но она должна быть очень приличной для мощной ленты, да и поднимет напряжение как вам уже подсказали, его теоретически можно посадить до 220 вольт на резисторе, но опять же какая мощность ленты ( нужно указывать) резистор может быть очень мощным.
На самом деле лента 220 вольт не пригодна для качественного освещения. много хлопот с ней. вроде без БП но с пульсациями. Да и качественное освещение должно учитывать такой параметр как индекс цветопередачи. у дешёвых лент он очень низкий.
как это соединил последовательно 8 ? и, кстати, может частота 50 …поэтому и режет глаза…
вариант контакт на питании.. . что касаемо производителя. запитать напрямую — и проверить будут мигать или нет
брак, небось ленту покупал не «фирменую»
1. На блоке питания на хватает мощности, или проседает напряжение. Обычно при проектировании делается запас по мощности в 20%, но даже этого бывает не хватает.
Проявляется это не сразу, а по мере нагрева микросхем и электронных элементов. Этим грешат китайские изделия неизвестного производства, на которых мощность завышена.
Фирменные выдерживают заявленные технические характеристики с запасом.
2. При пайке светодиодной ленты иногда используют флюс с кислотой, после припаивания он остается на контактной площадке и медленно разъедает медное основание. Едкий флюс использовать нельзя, или его необходимо тщательно смывать, нейтрализовать другим подходящим составом.
3. При использовании коннекторов контактная площадка может окисляться, особенно во влажных помещениях новостроек, где делали стяжку и красили стены. Сила тока для питания отрезка длиной 5 метров мощностью 75W будет 6,5 Ампер. Для особо мощных на 30 Вт/м., будет 12,5А.
Мигание одного диода приводит к морганию остальных, длиной 1м. 5. Мигание участков по 3 led диода. Светодиоды соединены по 3 штуки последовательно, неисправность одного приводит к миганию двух остальных.
В этом случае можно перепаять неисправный диод или целый модуль из 3 шт.
6. В пульте ДУ села батарейка. Из-за этого может работать через раз. Рекомендую проверять в первую очередь.
Почему светодиодная лампа мерцает при выключенном свете? Устраняем причины
Многие пользователи, установившие в своем жилище новую энергосберегающую (светодиодную) лампу, с удивлением обнаруживают, что она слегка мерцает даже в отключенном состоянии. Этот не совсем привычный и абсолютно непонятный эффект сразу же наводит на мысль о неисправности купленного изделия или проводки.
Важно! Однако в большинстве случаев для беспокойства нет причин – достаточно заменить светодиодный образец обычной лампой накаливания, после чего мерцание сразу же пропадает. Из этого следует вывод, что непонятное мигание после выключения освещения характерно только для светодиодных ламп (фото ниже)
Из этого следует вывод, что непонятное мигание после выключения освещения характерно только для светодиодных ламп (фото ниже).
Как влияет пульсация напряжения на источник света
Свод правил СП 52.13330.2016 (https://docs.cntd.ru/document/456054197) определил коэффициент пульсации для помещений промышленных предприятий (таблица 4.1), а также административных и жилых зданий (таблица 4.2) в пределах от 10 до 20%. Данный коэффициент характеризует частоту мерцания светового потока за определенную единицу времени.
На стабильность светового потока светодиодных устройств влияет качество установленных приборов и род питающего тока (при постоянном токе значение пульсации не превышает 4%).
Для определения наличия мерцания в ленте достаточно направить на неё камеру смартфона и на экране пойдут мерцающие полосы.
Повышенное значение коэффициента пульсации негативно сказывается на здоровье, как взрослых, так и детей. Постоянный эффект мерцания приводит к повышенной утомляемости, рассеянности, плохому сну.
Шунтирование резистором
Бороться с миганием можно зашунтировав схему определенным сопротивлением. Для этого берете резистор сопротивлением 1мОм и мощностью от 0,5 до 2Вт. Для безопасности лучше заизолировать его термоусадкой. Лучшее место подключения для резистора — это распределительная коробка. Подключаете его между нулевым и фазным проводами лампочки (параллельно энергосберегайке). Особенно удобно подключать этот резистор через зажимы Wago.
После этого ваша лампа перестанет моргать.
Если ваша распредкоробка запрятана и к ней нет доступа (хотя это уже является нарушением), или в ней нет свободного места, то резистор можно припаять прямо к фазному и нулевому проводу люстры. После чего запрятать концы в клеммник.
Метод имеет большой минус.
Кроме того, современные электронные счетчики в квартире будут учитывать расход энергии на нагрев сопротивления, и вы в конечном итоге будет платить не только за освещение, но и за эту «модернизацию».
Это интересно: Как определить коэффициент использования электродов заземления
Возможные факторы
Если все-таки с вашей светодиодной лентой случилась беда и все, или часть ее светодиодов начали мигать во включенном состоянии, то не нужно паниковать, возможно, причины не слишком серьезны, и вы сможете самостоятельно, без особых затрат, решить эту проблему. Давайте разберем всевозможные причины, которые помогут понять, почему моргает светодиодная лента. Вот полный перечень факторов, которые могут повлиять.
Неправильный монтаж:
- выключатель с подсветкой;
- перепутана фаза и ноль.
Сама лента:
- выход из строя диода, резистора;
- проблема с токоведущей дорожкой;
- окисление контакта.
Дополнительные элементы:
- блок питания;
- контроллер, диммер;
- пульт управления.
Дальше мы разберем подробнее каждый из них.
Использование выключателя с подсветкой чаще всего вызывает мерцание светодиодной ленты. Это происходит за счет взаимодействия светодиода в выключателе с драйвером самой ленты. Следующей по полярности причиной может стать нарушения правил монтажа выключателя. Даже если в нем нет подсветки, но вы установили его так, что разрыв происходит по нулевому проводу, а не по фазному, как это предусматривают правила, то проблемы гарантированы. Иногда, это касается не только моргания во включенном состоянии, но и легкой подсветки в выключенном. Поэтому, во избежание подобных проблем, внимательно подходите к монтажу электроприборов, и если своих знаний и опыта не хватает, лучше воспользуйтесь услугами мастеров.
Также, причина может крыться в самой ленте. Устройство состоит из печатной платы, на которую напаяны диоды и резисторы. Выход из строя одного элемента может привести к мерцанию определенного участка. Не забываем еще о том, что открытые светодиодные ленты можно использовать только в соответствующих климатических условиях. Например, вы используете открытую ленту во влажном помещении, или слишком близко к плите и на нее попадают брызги раскаленного масла во время жарки. Этого делать ни в коем случае нельзя потому, что это приводит, в частности, к обсуждаемой проблеме и это еще самое безобидное. Но даже если вы правильно подобрали ленту, со временем токоведущие дорожки могут подгореть. Это возможно также из-за слишком большого количества кислотного флюса, используемого при пайке. Следующей весьма распространенной причиной является окисление и прогорание контактов.
Плохой контакт светодиодной ленты — распространенная причина мигания
И отдельное внимание уделим причинам, связанным с дополнительными элементами, обеспечивающими работу светодиодных лент. Например, нехватка мощности блока питания, дающее ленте постоянное напряжение
Это связано с тем, что, к сожалению, часто заявленные характеристики, как ленты, так и блока питания не соответствуют действительности. Проще говоря, лента потребляет больше, чем заявлено, блок питания вырабатывает меньше. Еще мигание может вызвать вышедший из строя контроллер или диммер. И легче всего будет устранить неприятный зрительный эффект, если проблема кроется в севших батарейках от пульта управления.
Контроллер и пульт
Если подсветка спустя продолжительный период времени вообще не запускается или включается “через раз”, не спешите ругать китайских товарищей. Возможно это происходит из-за банальной причины – сели батарейки в пульте дистанционного управления.
Поэтому такую вещь нужно проверять в первую очередь. Чаще всего пульты идут для управления контроллерами RGB.
И если разноцветная лента вдруг начнет сама собой переключаться и менять цвета, проверяйте не пульт, а сам контроллер.
Исправный пульт, не должен производить никаких самостоятельных переключений. Чтобы удостовериться, что он здесь не причем, просто извлеките батарейки.
Еще один способ выявить неисправный контроллер на RGB подсветке, это исключить его из схемы и подавать на ленту по отдельности питание на каждый цвет.
Если по отдельности все цвета работают исправно, а вместе ничего не горит, или моргнет один раз и сразу тухнет, то причина в повреждении RGB контроллера. Меняйте именно его.
Окисление контакта на коннекторах
Не все любят и умеют паять ленту, поэтому соединяют ее другим, более доступным способом – коннекторами.
Однако они имеют один существенный недостаток – окисление контактов. Чаще всего такое происходит в помещениях, где недавно покрасили, побелили стены или заливали стяжку.
То есть там, где наблюдался переизбыток влаги. Сила тока протекающего через коннектор, не редко превышает 10А:
для участка в 5м и мощностью 75Вт – 6,5А
для лент мощность 30Вт на метр – 12,5А
Такое же может произойти из-за недостаточного пятна соприкосновения контактных площадок, что не редко наблюдается в подобных соединителях.
1 of 2
Поэтому рекомендуется тщательно подходить к выбору коннекторов. Какие виды из них наиболее распространены и как выбрать лучший, можно ознакомиться в статье “3 вида коннекторов для соединения светодиодной ленты”.
Светодиодная Лента Мигает – Как устранить Мерцание?
Люди, стремясь украсить жилье или добавить ему практичности, все чаще прибегают к помощи светодиодных лент. Они долго служат – около 25 лет – аккуратно выглядят и экономят энергию. Красиво, компактно и удобно.
Пока в одну прекрасную ночь владелец светодиодов не встанет по делам и включит подсветку, которая внезапно начнет мерцать, как в фильмах ужасов.
Кровь в его жилах похолодеет, а он одним прыжком окажется у ноутбука, вводя в поиске: ”Что делать, если светодиодная лента мигает?”.
Как устроена светодиодная лента?
Чтобы последующая диагностика проблем не казалась процессом неосуществимым, нужно немного разобраться в устройстве электроприбора.Он представляет собой пятиметровую ленту (стандартная длина), с одной стороны которой – клей, закрытый защитной пленкой, а с другой – светодиоды.
При установке защитная пленка с клейкой стороны снимается, и устройство готово к монтажу. Так как основа выполнена из диэлектрика, то есть из почти не проводящего электричество вещества, ленту можно приклеить практически в любом уголке дома, не волнуясь о безопасности.
Под пластиковым защитным слоем ленты со стороны светодиодов скрываются токопроводящие дорожки, сделанные по тому же принципу, что и на печатных платах, а также резисторы, предотвращающие мерцание светодиодной ленты.
В отличие от ламп накаливания, которые, прежде чем включиться на полную яркость, должны нагреться и превратить энергию тепла в свет, светодиоды создают свет непосредственно из тока, пропуская его через себя. То, что светодиоды не греются при работе, подтверждает их безопасность.
Светодиоды обычно сгруппированы по три штуки (по 6-12 при параллельном подключении). Если рассмотреть ленту, через каждые три диода можно встретить изображение пунктира и ножниц. Сделано это для удобства монтажа и починки прибора.
Почему мигает светодиодная лента?
Прежде чем кинуться исправлять проблему, нужно понять, что ее спровоцировало. Не так уж и сложно понять, почему светодиодная лента начала мигать. Но сначала следует присмотреться, происходит это со всей лентой или с ее участком.
Мигает вся поверхность
Если с ума сошли все диоды, вероятнее всего, вождь восстания – блок питания, контроллер, диммер или плохие контакты.Чтобы проверить, виноват ли блок питания в происходящем, придется поискать соседа или знакомого с такой же подсветкой и попросить у него новое устройство.
Если при подсоединении другого блока, светодиоды перестают моргать, проблема ясна – нужна замена старой коробочки новой.Проверять надо правильно! Прежде чем испытать блок питания, необходимо отсоединить от него ленту и контроллер.
Если причиной поломки оказались диммер или контроллер, мерцание прекратится только после замены испорченных деталей. Не истекшая гарантия может помочь: производитель бесплатно починит ленту.Не повезло, если предыдущие причины не подошли.
Самый банальный вариант, который все же рекомендуется рассмотреть в первую очередь, неполадки в пульте ДУ. Если сели батарейки, диоды будут зажигаться через раз.
Мигает участок ленты
Если светодиодная лента мигает частично, приглядеться стоит к другим факторам.Лента почернела в некоторых местах? Там подгорели токоведущие дорожки.
Это не значит, что прибор свое отжил и пора покупать новый – все снова будет светиться, если заменить испорченные участки.Причиной поломки могли стать резистор или диод. Опять-таки, единственным выходом из ситуации является замена участка.
Но в этом проглядывается плюс светодиодной подсветки: не обязательно менять ее полностью.
Причина может таиться в подгоревших контактах, так что, если ничего другого не подходит, взяв на вооружение отвертку, следует проверить каждый контактик. Идентификация проблемы прошла успешно? Отчаяние прочь – замена участка в помощь.
В магазине ленту нужно брать не впритык, а “на вырост”. Тогда леденящее душу ночное мерцание может быть прекращено с помощью 1-2 метров запаса. Иначе придется бежать в магазин.
Устранение проблемы
Когда причина, по которой светодиодная лента мигает при включении, выявлена, пора приступать к устранению неполадок.Как уже говорилось, дорожка со светодиодами разбита на части через каждые три лампочки.
На концах каждой из них находятся контакты, чтобы участки можно было спаять друг с другом.
После определения локализации поломки, нужно удалить поврежденный участок строго по пунктирным линиям и вставить на его место новый.
Причины мерцания светодиодной ленты
Мерцание светодиодной ленты может быть вызвано несколькими причинами. Рассмотрим основные:
- Неправильное подключение. Если светодиодная лента подключена неправильно или кабель плохого качества, это может вызвать мерцание. Убедитесь, что положительный и отрицательный провода правильно подключены и что кабель отличного качества.
- Низкое напряжение или плохое питание. Если напряжение питания ниже номинального, светодиодная лента может мерцать. Убедитесь, что используется подходящий источник питания и что его напряжение соответствует требованиям светодиодной ленты.
- Использование некачественных компонентов. Если светодиодная лента изготовлена из некачественных компонентов, она может мерцать. Подобные компоненты могут быть дешевыми и не иметь достаточной устойчивости.
- Регулировка яркости. Для экономии энергии и улучшения комфорта восприятия может быть установлена регулировка яркости. Однако, если она установлена слишком низкой, это может вызвать мерцание.
- Электромагнитные помехи. Влияние электромагнитных полей или других источников помех может привести к мерцанию светодиодной ленты. В таком случае, изменение расположения или использование экранированных проводов может помочь устранить проблему.
Устранение мерцания светодиодной ленты зависит от конкретных причин, поэтому рекомендуется провести детальный анализ и проверку подключения и компонентов. Если проблема не может быть решена самостоятельно, рекомендуется обратиться к специалистам или производителю светодиодной ленты для получения дополнительной помощи.
Неправильное подключение электропитания
Чтобы исправить неправильное подключение электропитания, важно проверить правильность подключения проводов к светодиодной ленте. Убедитесь, что провода правильно соединены с контактами: плюс к плюсу, минус к минусу
При необходимости переподключите провода
При подключении обратите внимание на цвет проводов, поэтому рекомендуется использовать провода разных цветов для исключения возможной путаницы
Дополнительным шагом для исправления неправильного подключения можно проверить целостность проводов и контактов. Возможно, кабель был поврежден или контакты не обеспечивают надежное соединение. При необходимости, замените поврежденные провода или исправьте проблемные контакты.
Правильное подключение электропитания — первый шаг к нормальной работе светодиодной ленты. Проверьте подключение и проведите необходимые корректировки для устранения проблемы мерцания.
Низкое качество и несоответствие источника света
Несоответствие источника света также может стать причиной мерцания светодиодной ленты. Если питающее устройство, которое обеспечивает подачу тока, имеет неправильные параметры, то это может вызвать мерцание. Например, некачественные драйверы, имеющие низкий коэффициент мощности или работающие с неправильной частотой, могут вызывать мерцание светодиодной ленты.
Для устранения мерцания, необходимо использовать светодиодные ленты высокого качества, изготовленные из надежных компонентов
Также следует обратить внимание на выбор источника питания и драйверов, чтобы они соответствовали требуемым параметрам. При возникновении мерцания, рекомендуется консультироваться с профессионалами, которые помогут выбрать и установить подходящие и надежные компоненты для светодиодной ленты
Почему может моргать светодиодная лента
Если светодиодная лента мигает, это может быть вызвано следующими причинами:
- Некачественная пайка;
- Неисправный блок питания;
- Неисправный светодиод;
- Плохой контакт в коннекторах;
- Неисправный контроллер;
Давайте проанализируем каждый из них
Некачественная пайка
Светодиодную ленту не следует паять с потоком кислоты, так как она может остаться на контактной поверхности и повредить соединение. В этом случае светодиоды будут периодически мигать, а также возможно ослабление ленты за областью склеивания.
Также запрещается паять светодиоды мощным паяльником (более 60 Вт), так как контактные площадки могут отсоединиться и нарушится контакт. Если при возникновении этой ошибки нажать на точку пайки на плате, контакт появляется и диоды светятся постоянно, но если отпустить, свет начинает пульсировать или исчезает.
Чтобы исправить эту ошибку, удалите поврежденную деталь и припаяйте новую.
Блок питания
Во-первых, проблемы могут возникнуть, если мощность источника питания недостаточна. При выборе блока питания необходим запас не менее 30 %. Следует также отметить, что производители часто указывают в технических характеристиках номинальную мощность на 15-20 % выше фактической.
Для выбора источника питания необходимо определить требуемую полосу и длину полосы, затем определить требуемую мощность и умножить полученное значение на коэффициент безопасности. Узнайте об этом подробнее и воспользуйтесь калькулятором мощности в статье «Расчет и выбор источника питания для светодиодных лент».
Во-вторых, проблемы могут возникнуть, если в одной конструкции установлены два одинаковых компонента, произведенных разными компаниями. Если вы используете ленту длиной более 5 метров, все части должны быть абсолютно идентичны. Если необходимо установить два блока питания, они также должны иметь одинаковые технические характеристики и, желательно, быть одной марки. Это обеспечивает одновременную активацию каждого из двух полуканалов при включении и предотвращает смешение цветовых путей (для вариантов RGB).
В-третьих, конденсаторы источника питания могут разбухать и терять свою емкость при длительном использовании. Причиной обычно является длительное использование. В этом случае лучше заменить блок питания.
Неисправный светодиод
Другая причина мигания светодиодной ленты может заключаться в том, что светодиоды не работают. Поскольку они устанавливаются группами по три диода, соединенных последовательно, если перегорает один из них, то перегорает вся группа. Вы можете использовать мультиметр, чтобы определить, какой блок вышел из строя.
Можно заменить вышедший из строя светодиод. Для этого отключите его от сети и установите на его место известное, исправное устройство. Однако правильнее будет заменить весь узел. Отрежьте его и установите на его место новый.
Почему вредна любая пульсация напряжения в источнике света
Большие проблемы из-за изменения светового потока возникают в том случае, если выполняются работы высокой точности.
В отдельных документах СНиП записаны пределы для перепадов освещенности, которые составляют от 12 до 20 %. Такая норма актуальна на производстве, где изготавливают высокоточные изделия или осуществляется сборка малых деталей/узлов. Причины крайне просты: из-за постоянных перепадов глаза человека устают, поэтому рабочий допускает ошибку при сборке, расположив в неправильном порядке элементы и т.п. В итоге получается брак, что ведет к финансовым убыткам предприятия и потере репутации надежного производителя.
Иная картина наблюдается в быту. Простая лампочка накаливания функционирует напрямую от сети переменного тока напряжением 220 В и промышленной частотой 50 Гц. Последний параметр определяет частоту мигания. Пауза между двумя последовательными пульсациями составляет 10 мс – значение настолько мало, что человеческий глаз данный процесс абсолютно не воспринимает. Описанная ситуация сохранится прежней при стабильном напряжении.
В теории это так, но на практике в бытовой электросети наблюдаются заметные перепады напряжения. Можете убедиться в этом самостоятельно, воспользовавшись тестером или обычным фильтром со встроенным конденсатором (вы будете видеть, как мерцает диодный индикатор). Фактическое значение напряжения колеблется в диапазоне от 215 до 240 В. Производители учитывают этот факт, поэтому бытовые электрические приборы рассчитаны на подобную эксплуатацию.
Освещенность напрямую зависит от напряжения, поскольку падение или увеличение данного параметра влияет на нагрев колбы или корпуса (повышение/снижение). Коэффициент пульсации при таких перепадах составляет 11,36 %.
В бытовых сетях наблюдаются более серьезные перепады, когда напряжение уменьшается до 190 В. В таком случае коэффициент пульсации вырастает до 22 %. Данная величина практически удовлетворяет нормам, записанным в СНиП и указанным нами ранее (12-20 %). Все это актуально для обычных ламп накаливания, а в случае со светодиодными изделиями картина будет совершенно иной.
