Модели с диодным мостом
Трансформатор (12 Вольт) данного типа производится на базе селективных триггеров. Показатель порогового сопротивления у моделей в среднем равняется 35 Ом. Для решения проблем с понижением частоты устанавливаются трансиверы. Непосредственно диодные мосты используются с различной проводимостью. Если рассматривать однофазные модификации, то в этом случае резисторы подбираются на две обкладки. Показатель проводимости не превышает 8 мк.
Тетроды у трансформаторов позволяют значительно повысить чувствительность реле. Модификации с усилителями встречаются очень редко. Основной проблемой трансформаторов данного типа является отрицательная полярность. Возникает она вследствие повышения температуры реле. Чтобы исправить ситуацию, многие эксперты рекомендуют использовать триггеры с проводниками.
Ток, протекающий в цепи параллельно соединенных резисторах
Общий ток I протекающий в цепи параллельных резисторов равняется сумме отдельных токов, протекающих во всех параллельных ветвях, причем ток в отдельно взятой ветви не обязательно должен быть равен току в соседних ветвях.
Несмотря на параллельное соединение, к каждому резистору приложено одно и то же напряжение. А поскольку величина сопротивлений в параллельной цепи может быть разной, то и величина протекающего тока через каждый резистор тоже будет отличаться (по определению закона Ома).
Рассмотрим это на примере двух параллельно соединенных резисторов. Ток, который течет через каждый из резисторов ( I1 и I2 ) будет отличаться друг от друга поскольку сопротивления резисторов R1 и R2 не равны. Однако мы знаем, что ток, который поступает в цепь в точке «А» должен выйти из цепи в точке «B» .
Таким образом, протекающий общий ток в цепи можно определить как:
I = I1 + I2
Затем с помощью закона Ома можно вычислить ток, который протекает через каждый резистор:
Ток, протекающий в R1 = U ÷ R1 = 12 ÷ 22 кОм = 0,545 мА
Ток, протекающий в R 2 = U ÷ R2 = 12 ÷ 47 кОм = 0,255 мА
Таким образом, общий ток будет равен:
I = 0,545 мА + 0,255 мА = 0,8 мА
Это также можно проверить, используя закон Ома:
I = U ÷ R = 12 В ÷ 15 кОм = 0,8 мА (то же самое)
где 15кОм — это общее сопротивление двух параллельно соединенных резисторов (22 кОм и 47 кОм)
И в завершении хочется отметить, что большинство современных резисторов маркируются цветными полосками и назначение ее можно узнать здесь.
Поделки своими руками для автолюбителей
Люминесцентные лампы, или по-другому экономки, долгое время успешно использовались во многих домах. Поэтому найти старую, пусть даже и в нерабочем состоянии эконом-лампу в запасниках не проблема.
Хочу поделиться идеей, как переделать блок питания от газоразрядной лампы, усовершенствовать его. Новый, переделанный, блок питания может использоваться, как основа для зарядного устройства, блока питания усилителя, т. е. везде, где есть необходимость источника питания.
Чтобы лучше разобраться в сути переделки, скажу несколько слов о самой газоразрядной лампе, принципе ее работы. Любая газоразрядная лампа, а также обычная экономка, для своей работы требует высокого напряжения, в несколько раз выше, чем напряжение в сети.
В такой лампе предусмотрен встроенный импульсный преобразователь, балласт. Обычно, для этого используют полумостовой автогенераторный преобразователь. Схема такого блока питания простейшая, в ней даже нет дополнительной защиты, кроме предохранителя. Но между тем, такая система надежно работает. Что касается цели запуска, то она строится на базе симметричного диака.
Схема, аналогична принципам электронного трансформатора, одно отличие – используется накопительный дроссель, а не понижающий трансформатор. Так вот, хочу доступно объяснить, как из блока питания эконом лампы получить полноценный импульсный источник питания понижающего типа – это, во-первых. Во-вторых, рассказать, как обеспечивается гальваническая развязка от сети для безопасного использования.
Главное что необходимо сделать – доработать выход при помощи диодного выпрямителя и сглаживающей емкости.
Итак, приступаем к работе:
1. Берем экономку любой мощности, я взял рабочую лампу на 125 Вт. Вскрыл лампу, изъял блок питания. Колба не понадобится, поэтому ее надо утилизировать. 2. Далее сверяемся со схемой балласта. В принципе они одинаковые, но могут быть дополнены какими-нибудь компонентами.
Что мы видим на плате? Массивный дроссель – его то и надо выпаять. Используем для этого паяльник.
3. Для дальнейшей работы нам понадобится блок питания от компьютера (можно нерабочий), точнее, его силовой импульсный трансформатор. Достаем его.
4. Смотрим дальше на плату. Там имеется небольшое колечко – трансформатор обратной связи по току.
Он включает в себя 3 обмотки:
2 обмотки – это задающие,
а третья – обмотка обратной связи, которая содержит всего 1 виток. Подключаем трансформатор, взятый от блока питания ПК. Как это сделать, смотрите на схему.
Объясню подробнее: 1 из выводов сетевой обмотки подсоединяем к обмотке обратной связи.
Со вторым выводом поступаем так: подключаем к точке соединения двух конденсаторов полумоста.
Можно сказать процесс завершен. Нагружаю выходную обмотку трансформатора и убеждаюсь в том, что напряжение присутствует.
Напоследок, несколько советов:
— для начального запуска балласта использовать страховочную лампочку.
— В том случае, когда блок питания требуется малой мощности, возможен более простой принцип устройства: не нужен никакой трансформатор, а вторичную обмотку выполнить на сам дроссель.
— Не лишним будет установление силовых транзисторов на радиаторы. Естественно, что при рабочей нагрузке они нагреваются.
— Вторичная обмотка трансформатора обеспечивает любое напряжение, потребуется лишь его перемотка, но все зависит от целей использования.
Так, когда блок будет использоваться в зарядном устройстве автомобильного аккумулятора, перемотка не потребуется. Если же он делается для выпрямителя, то нужно взять импульсные диоды.
Вот и все, что хотел рассказать сегодня. Замечу, что вариантов переделки блока из эконом лампы множество, это лишь один из них.
Автор; АКА КАСЬЯН
Популярное;
- Зарядное устройство из эконом лампы
- Простой лабораторный блок питания из старого компьютерного блока питания.
- Зарядное устройство из БП от компьютера
- Простой блок питания для гаража
- Как зарядить АКБ авто от блок питания ноутбука, схема
- Преобразователь напряжения с 12 на 220 вольт из блока розжига ксенона.
- Гаражный блок питания для ремонтных работ
- Обогреватель для автомобиля с вентилятором
Разбираем лампу
Итак, берём нерабочую лампочку, находим место стыка стеклянной колбы с пластиковым корпусом. Аккуратно поддеваем половинки отвёрткой, постепенно продвигаясь по «пояску». Обычно эти два элемента соединены пластиковыми защёлками, и если вы собираетесь ещё как-нибудь использовать обе составляющие, не прикладывайте больших усилий — кусок пластика может легко отколоться, и герметичность корпуса лампочки будет нарушена.
Вскрыв корпус, осторожно рассоедините контакты, идущие от балласта к нитям накала в колбе, т.к. они блокируют полноценный доступ к плате. Часто они просто примотаны к штырькам, и если Вы не планируете больше использовать вышедшую из строя колбу, можете смело отрезать соединительные проводки
В результате перед вами должна предстать примерно такая схема
Часто они просто примотаны к штырькам, и если Вы не планируете больше использовать вышедшую из строя колбу, можете смело отрезать соединительные проводки. В результате перед вами должна предстать примерно такая схема.

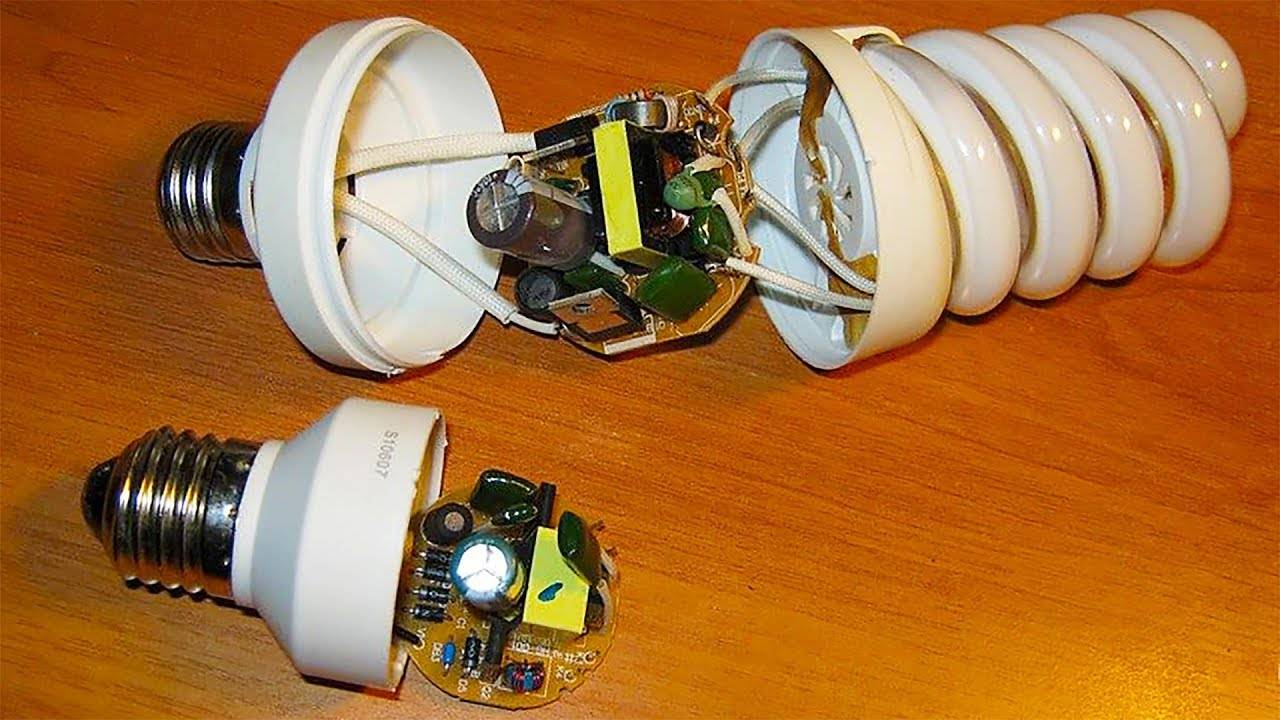

Разборка лампы
Понятно, что конструкции ламп от разных производителей могут отличаться «начинкой». Но общая схема и базовые составляющие элементы имеют много общего. Затем нужно скрупулёзно осмотреть каждую деталь на предмет вздутий, пробоев, убедитесь в надёжности пайки все элементов. Если какая-то из деталей перегорела, это будет сразу видно по характерной копоти на плате. В случаях, когда видимых дефектов не обнаружено, но при этом лампа является нерабочей, воспользуйтесь тестером и «прозвоните» все элементы цепи. Как показывает практика, чаще всего страдают резисторы, конденсаторы, динисторы из-за больших перепадов напряжения, которые с незавидной регулярностью возникают в отечественных сетях. Кроме того частые щёлканья выключателем крайне негативно сказываются на продолжительности работы люминесцентных лампочек. Поэтому чтобы максимально надолго продлить им время эксплуатации, старайтесь как можно реже включать их и выключать. Сэкономленные на электроэнергии копейки в итоге выльются в сотни рублей на замену раньше времени выгоревшей лампочки.
Разобранные лампы
Если в результате первичного осмотра вы выявили подпалины на плате, вздутие деталей, попробуйте заменить вышедшие из строя блоки, взяв их у других нерабочих лампочек-доноров. После установки деталей ещё раз «прозвоните» тестером все составляющие платы. По большому счёту из балласта нерабочей люминесцентной лампочки можно изготовить импульсный блок питания мощностью, соответствующей исходной мощности лампы. Как правило, маломощные блоки питания, не требуют существенных доработок. А вот над блоками большей мощности, конечно, придётся попотеть. Для этого нужно будет немного расширить возможности родного дросселя, снабдив его дополнительной обмоткой. Вы можете регулировать мощность создаваемого блока питания, увеличивая число вторичных витков на дросселе. Хотите узнать, как это следует делать?
Частые ошибки при сборке схемы и подключении выключателя
Неграмотный специалист чаще всего вместо фазы вводит в выключатель ноль. Светильники могут работать, но в выключенном состоянии они будут под напряжением, что опасно при необходимости заменить лампы.
По неопытности заводят в выключатель и фазу, и ноль.
Третья ошибка – присоединение питающего провода на отвод вместо общего контакта. В результате работает только часть люстры.
Случается, что нулевой провод осветительного прибора подключается не к нулю в коробке, а к фазе.
Чтобы избежать ошибок с выключателем, следует внимательно отнестись к проводам. Желательно перед установкой выключателя промаркировать их, чтобы в процессе монтажа соединить одноименные.
Импульсный блок и его назначение
На обоих концах трубки люминесцентной лампы имеются электроды, анод и катод. В результате подачи электропитания компоненты лампы разогреваются. После нагрева происходит выделение электронов, которые сталкиваются со ртутными молекулами. Следствием происходящего становится ультрафиолетовое излучение.
За счет наличия в трубке люминофора осуществляется конвертация люминофора в видимое свечение лампочки. Свет появляется не сразу, а спустя определенный промежуток времени после подключения к электросети. Чем более выработан светильник, тем длительнее интервал.
Работа импульсного блока питания основывается на следующих принципах:
- Преобразование переменного тока из электросети в постоянный. При этом напряжение не меняется (то есть остается 220 В).
- Трансформация постоянного напряжения в прямоугольные импульсы за счет работы широтного импульсного преобразователя. Частота импульсов составляет от 20 до 40 кГц.
- Подача напряжения на светильник посредством дросселя.

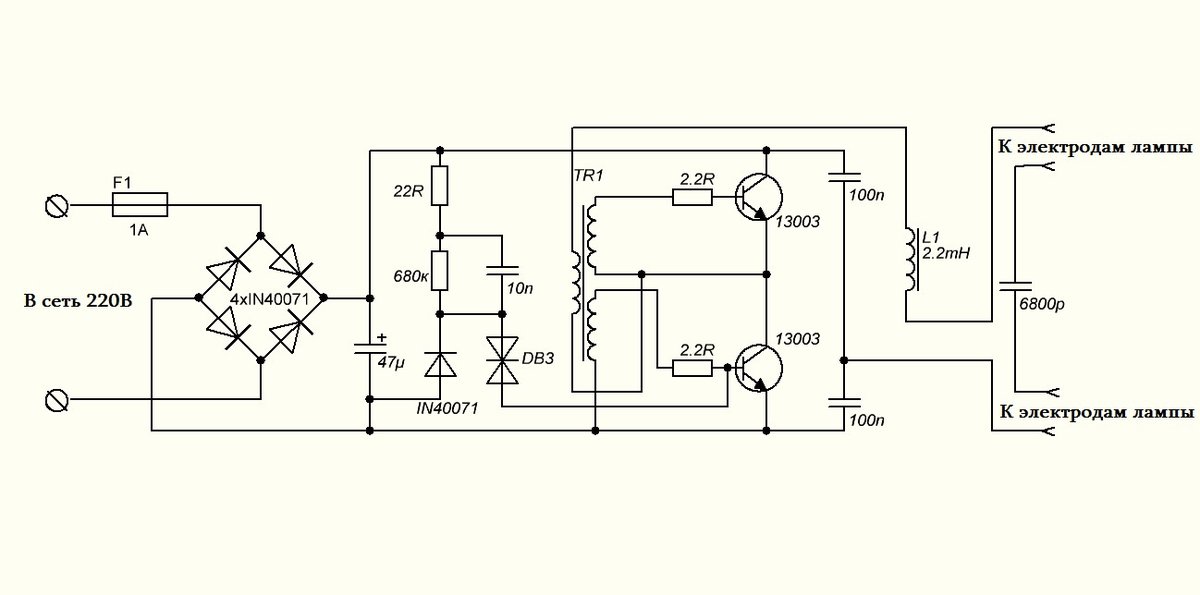

Далее представлена схема функционирования балласта люминесцентной лампочки.
Источник бесперебойного питания (ИБП) состоит из целого ряда компонентов, каждый из которых в схеме имеет свою маркировку:
- R0 — выполняет ограничивающую и предохраняющую роль в блоке питания. Устройство предотвращает и стабилизирует чрезмерный ток, идущий по диодам в момент подключения.
- VD1, VD2, VD3, VD4 — выступают в качестве мостов-выпрямителей.
- L0, C0 — являются фильтрами передачи электрического тока и защищают от перепадов напряжения.
- R1, C1, VD8 и VD2 — представляют собой цепь преобразователей, использующихся при запуске. В качестве зарядки конденсатора C1 используется первый резистор (R1). Как только конденсатор пробивает динистор (VD2), он и транзистор раскрываются, в результате чего начинается автоколебание в схеме. Далее прямоугольный импульс посылается на диодный катод (VD8). Возникает минусовой показатель, перекрывающий второй динистор.
- R2, C11, C8 — облегчают начало работы преобразователей.
- R7, R8 — оптимизируют закрытие транзисторов.
- R6, R5 — образуют границы для электротока на транзисторах.
- R4, R3 — используются в качестве предохранителей при скачках напряжения в транзисторах.
- VD7 VD6 — защищают транзисторы БП от возвратного тока.
- TV1 — является обратным коммуникативным трансформатором.
- L5 — балластный дроссель.
- C4, C6 — выступают как разделительные конденсаторы. Делят все напряжение на две части.
- TV2 — трансформатор импульсного типа.
- VD14, VD15 — импульсные диоды.
- C9, C10 — фильтры-конденсаторы.
Только продуманный подбор отдельных элементов и правильная их установка позволит создать эффективно и надежно работающий блок питания.
Отличия лампы от импульсного блока
Схема лампы-экономки во многом напоминает строение импульсного блока питания. Именно поэтому изготовить импульсный БП несложно. Чтобы переделать устройство, понадобятся перемычка и дополнительный трансформатор, который станет выдавать импульсы. Трансформатор должен иметь выпрямитель.
Чтобы сделать БП более легким, удаляется стеклянная люминесцентная лампочка. Параметр мощности ограничивается наибольшей пропускной способностью транзисторов и размерами охлаждающих элементов. Для повышения мощности необходимо намотать дополнительную обмотку на дроссель.
Как переделать энергосберегающую лампу в блок питания 12 В
При этом напряжение не меняется то есть остается 220 В. Частота импульсов составляет от 20 до 40 кГц. Подача напряжения на светильник посредством дросселя. Далее представлена схема функционирования балласта люминесцентной лампочки. Источник бесперебойного питания ИБП состоит из целого ряда компонентов, каждый из которых в схеме имеет свою маркировку: R0 — выполняет ограничивающую и предохраняющую роль в блоке питания.
Устройство предотвращает и стабилизирует чрезмерный ток, идущий по диодам в момент подключения. L0, C0 — являются фильтрами передачи электрического тока и защищают от перепадов напряжения. В качестве зарядки конденсатора C1 используется первый резистор R1. Как только конденсатор пробивает динистор VD2 , он и транзистор раскрываются, в результате чего начинается автоколебание в схеме. Далее прямоугольный импульс посылается на диодный катод VD8. R7, R8 — оптимизируют закрытие транзисторов.
R6, R5 — образуют границы для электротока на транзисторах. TV1 — является обратным коммуникативным трансформатором. L5 — балластный дроссель. Делят все напряжение на две части. TV2 — трансформатор импульсного типа. VD14, VD15 — импульсные диоды
Обратите внимание! На схеме ниже красным цветом отмечены компоненты, которые нужно удалить при переделывании блока
Точки А-А объединяют перемычкой. Только продуманный подбор отдельных элементов и правильная их установка позволит создать эффективно и надежно работающий блок питания. Отличия лампы от импульсного блока Схема лампы-экономки во многом напоминает строение импульсного блока питания.
Именно поэтому изготовить импульсный БП несложно. Чтобы сделать БП более легким, удаляется стеклянная люминесцентная лампочка. Параметр мощности ограничивается наибольшей пропускной способностью транзисторов и размерами охлаждающих элементов. Переделка блока Прежде чем начинать переделку БП, необходимо выбрать выходную мощность тока.
Если мощность будет находиться в пределах 20-30 Вт, не понадобятся глубокие изменения в схеме. Если же запланирована мощность свыше 50 Вт, модернизация нужна более системная. На выходе из БП будет постоянное напряжение. Получение переменного напряжения на частоте 50 Гц не представляется возможным. Конечный параметр мощности будет больше — примерно 26 Вт, что позволяет учесть возможные перегрузки. Новые компоненты На схеме, представленной далее, показан порядок добавления новых деталей.
Все они обозначены красным цветом. В число новых электронных компонентов входят: диодный мост VD14-VD17; 2 конденсатора C9 и C10; обмотка на балластном дросселе L5 , количество витков которой определяется эмпирически. Стыкуем обмотку с сопротивлением нагрузки мощность от 30 Вт и сопротивление 5-6 Ом. Подключаемся к сети и делаем замер напряжения при нагрузочном сопротивлении.

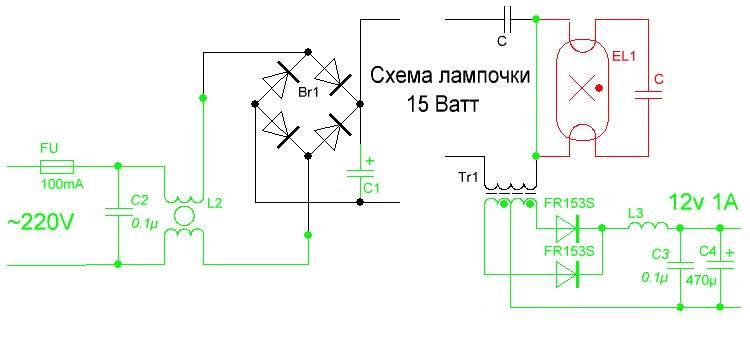

Схема электронного балласта нарисована черным и красным цветом. Красным — выделены колба и конденсатор, подсоединенный к двум нитям накала. Их следует удалить. Зеленым цветом на схеме указаны элементы которые нужно добавить. Конденсатор С1 — следует заменить большей емкости, например, 10-20u 400v. Достаточно нескольких витков. Намотка вторичной обмотки на дроссель Чтобы определить точное количество витков вторичной обмотки, используйте следующую методику: На дроссель наматывается 10 витков, после чего подключается диодный мост.
Схема нагружается резистором 30 Вт с сопротивлением около 5 Ом. При помощи мультиметра замеряется напряжение на резисторе. Полученное напряжение делится на 10 количество витков , тем самым получая напряжение с одного витка.
Это искомое количество витков вторичной обмотки. В схеме могут быть использованы любые диоды, рассчитанные на обратное напряжение выше 25 В и ток 1 А.
Увеличение тока не дает необходимого эффекта, поскольку магнитопровод начинает функционировать в режиме насыщения, уменьшая КПД схемы. Внешний вид импульсного трансформатора Для увеличения мощности БП достаточно подключить вместо стандартного дросселя импульсный трансформатор. Процесс сложнее переделки энергосберегающей лампы, однако все равно его можно осуществить своими руками при наличии знаний в области радиотехники. Трансформатор можно достать из компьютерного блока питания или другого оборудования.
Схема подключения представлена ниже. Схема блока питания из ЭПРА с импульсным трансформатором для повышения мощности Импульсный трансформатор устанавливается на место дросселя. Увеличение мощности резистора и емкости конденсатора завершают изменение стандартной схемы блока питания на основе ЭПРА.
Более мощный ИБП с отдельным трансформатором
Они позволяют определить напряжение и необходимое число витков. Трансформатор дорабатывается, блок снова испытывается, и после этого его можно применить как компактный источник питания, который намного меньше аналога на основе обычного трансформатора 220 В со стальным сердечником.
Чтобы увеличить мощность источника питания, надо применить отдельный трансформатор, сделанный аналогично из дросселя. Его можно извлечь из лампочки большей мощности, сгоревшей полностью вместе с полупроводниковыми изделиями балласта. За основу берется та же схема, которая отличается присоединением дополнительного трансформатора и некоторых других деталей, изображенных красными линиями.
ИБП с дополнительным трансформатором
Выпрямитель, показанный на изображении, содержит меньше диодов по сравнению с выпрямительным мостом. Но для его работы потребуется больше витков вторичной обмотки. Если они не вмещаются в трансформатор, надо применить выпрямительный мост. Более мощный трансформатор делается, например, для галогенок. Кто использовал обычный трансформатор для системы освещения с галогенками, знает, что они питаются достаточно большим по величине током. Поэтому трансформатор получается громоздким.
Если транзисторы разместить на радиаторах, мощность одного блока питания можно заметно увеличить. А по весу и габаритам даже несколько таких ИБП для работы с галогенными светильниками получатся меньше и легче одного трансформатора со стальным сердечником равной им мощности. Другим вариантом использования работоспособных балластов экономок может быть их реконструкция для светодиодной лампы. Переделка энергосберегающей лампы в светодиодную конструкцию очень проста. Лампа отсоединяется, а вместо нее подключается диодный мост.
На выходе моста подключается определенное количество светодиодов. Их можно подключить между собой последовательно
Важно, чтобы ток светодиода равнялся току в КЛЛ. Энергосберегающие лампочки можно назвать ценным полезным ископаемым в эпоху светодиодного освещения
Они могут найти применение даже после завершения своего срока службы. И теперь читатель знает детали этого применения.
Цена: 0,4$ за штуку
Приобрел себе на пробу светодиоды 10 Вт 900лм теплого белого света на AliExpress. Цена в ноябре 2015года составляла 23 рубля за штуку. Заказ пришел в стандартном пакетике, проверил все исправные. Для питания светодиодов в осветительных устройствах применяются специальные блоки — электронные драйверы, представляющие собой преобразователи стабилизирующие ток, а не напряжение на своём выходе. Но так как драйверы для них(заказывал тоже на AliExpreess) были еще в пути решил запитать от балласта от энергосберегающих ламп. У меня было несколько таких неисправных ламп. у которых сгорела нить накала в колбе. Как правило, у таких ламп преобразователь напряжения исправен, и его можно использовать в качестве импульсного блока питания или драйвера светодиода. Разбираем люминисцентную лампу.
Более мощный ИБП с отдельным трансформатором
Они позволяют определить напряжение и необходимое число витков. Трансформатор дорабатывается, блок снова испытывается, и после этого его можно применить как компактный источник питания, который намного меньше аналога на основе обычного трансформатора 220 В со стальным сердечником.
Чтобы увеличить мощность источника питания, надо применить отдельный трансформатор, сделанный аналогично из дросселя. Его можно извлечь из лампочки большей мощности, сгоревшей полностью вместе с полупроводниковыми изделиями балласта. За основу берется та же схема, которая отличается присоединением дополнительного трансформатора и некоторых других деталей, изображенных красными линиями.
Выпрямитель, показанный на изображении, содержит меньше диодов по сравнению с выпрямительным мостом. Но для его работы потребуется больше витков вторичной обмотки. Если они не вмещаются в трансформатор, надо применить выпрямительный мост. Более мощный трансформатор делается, например, для галогенок. Кто использовал обычный трансформатор для системы освещения с галогенками, знает, что они питаются достаточно большим по величине током. Поэтому трансформатор получается громоздким.
Если транзисторы разместить на радиаторах, мощность одного блока питания можно заметно увеличить. А по весу и габаритам даже несколько таких ИБП для работы с галогенными светильниками получатся меньше и легче одного трансформатора со стальным сердечником равной им мощности. Другим вариантом использования работоспособных балластов экономок может быть их реконструкция для светодиодной лампы. Переделка энергосберегающей лампы в светодиодную конструкцию очень проста. Лампа отсоединяется, а вместо нее подключается диодный мост.
На выходе моста подключается определенное количество светодиодов. Их можно подключить между собой последовательно
Важно, чтобы ток светодиода равнялся току в КЛЛ. Энергосберегающие лампочки можно назвать ценным полезным ископаемым в эпоху светодиодного освещения
Они могут найти применение даже после завершения своего срока службы. И теперь читатель знает детали этого применения.
Начинать энергосбережение нужно с самого начала – с установки ламп, которые помогут экономить энергию. Но к сожалению сроки службы таких изделий меньше чем указывают производители на упаковке. Бывают случаи, когда такие лампы служат примерно полгода. Поэтому очень актуален вопрос в наше время по починки и переделки энергосберегающих ламп в светодиодные.
Из всего разнообразия существующих систем освещения использование светодиодных ламп остается самым эффективным, удобным, выгодным и экологически чистым. Поэтому они стают все более популярными в наших современных квартирах.
Заключение
В любом случае способов перехода на более экономичное освещение предостаточно. Светодиодная лампа, изготовленная на основе энергосберегающей, поможет сэкономить ваши деньги, а сам процесс особенно понравится тем, кто обладает развитым техническим мышлением.
Драйвер для светодиода из энергосберегающей лампы легко можно сделать за час, если есть желание.
Если у Вас завалялась старая энергосберегающая лампа, а электронный балласт в ней рабочий, то из него довольно просто можно сделать своими руками драйвер для питания светодиодов. У Вас возникнет вопрос, а как проверить работоспособность балласта? При разборке лампы нужно самой лампы при помощи мультиметра и, если хоть одна из них горелая, то очень велика вероятность того, что балласт находится в рабочем состоянии, а если обе спирали целые, то наверняка есть неисправность в деталях балласта и её нужно устранять.
Если всё валяется в разобранном состоянии, то нужно просто очень внимательно осмотреть все детали балласта и дорожки печатной платы на предмет повреждений. На то, что детали потемневшие не обращайте внимания, просто они работают в очень жёстких температурных условиях. Если всё в порядке, то можно приступать к сборке драйвера для светодиодов. Проверять все детали балласта не имеет смысла, так как Вы затратите очень много времени на выпаивание и проверку деталей. Гораздо быстрее будет собрать схему для питания светодиодов от энергосберегающей лампы и с её помощью проверить работоспособность балласта.
Начинать нужно с припайки перемычек из проводков, как на фотографии и выпаивания дросселя. На дроссель нужно намотать дополнительную обмотку из медного провода.
После того как Вы выпаяли дроссель, его нужно разобрать (разъединить магнитопровод), для того чтобы легко намотать провод
Первым делом осторожно снимаем клейкую ленту с поверхности магнитопровода и отлаживаем её в сторонку, так как она нам ещё понадобится для обратной сборки. Осторожно пробуем руками разъединить половинки магнитопровода (он очень хрупкий и легко ломается, так что не прилагайте больших усилий)
Если не получается, то осматриваем все поверхности и, если есть потёки лака, которые приклеили магнитопровод к катушке, то подрезаем и удаляем их простым канцелярским ножом. Не получилось разъединить? Не беда. Дальше нагреваем магнитопровод в местах соединения при помощи паяльника, строительного фена или простой зажигалки (только осторожнее, не повредите намотанный провод). При нагревании лак размягчается и разъединить магнитопровод будет легче. Получится обязательно.
Дальше на катушку нужно уложить слой электрической изоляции. Провод, который намотан на катушке работает под напряжением сети и, если не изолировать его от будущей обмотки, то велика вероятность проникновения напряжения сети в цепь питания светодиодов, что является угрозой для Вашей жизни. Изоляцию можно взять от старых дросселей, трансформаторов, катушек индуктивности, так же как и провод для намотки дополнительной обмотки. Можно использовать даже бумагу.
Наматываем дополнительную обмотку. Диаметр обмоточного провода нужно подобрать исходя из количества витков, нужных для получения необходимого напряжения и свободного окна в магнитопроводе. Диаметр провода нужен максимально возможный (какой влезет). Чем толще провод, тем большую мощность можно получить. У меня светодиодные сборки 24-36 вольт при токе 280-300 миллиампер и я намотал 30 витков провода диаметром 0.35. Влезло с трудом при плотной намотке, а напряжение получилось 28 вольт. Выходит примерно 1 вольт на виток.
Собираем дроссель и припаиваем его на место. Для питания светодиодов нужен постоянный ток, а у нас получается импульсный. Значит нужен выпрямитель и если Вы не хотите его собирать, то можно взять готовый, например из старого блока питания, как у меня
Обращаю Ваше внимание на то, что получившийся блок питания без нагрузки, в данном случае светодиод, включать нельзя, сгорит
Схема собрана и осталось только испытать.
При замере тока светодиода получилось 290 миллиампер при напряжении 26 вольт. Идеально. Но транзисторы в балласте греются. Конечно не страшно (они к этому привычные), но лучше их заменить на более мощные или поставить на радиаторы, если светодиод будет работать в длительном режиме. Надеюсь теперь Вы сами сможете сделать блок питания из энергосберегающих ламп для светодиода. Получившееся устройство можно применить для переделки старых светильников в светодиодные, если всё сделать аккуратно. Я специально делал всё грубо для наглядности и быстроты исполнения.
Удачи Вам.
