Подсветка монитора: замена старой лампы на светодиодную

Определение контактов соединения инвертора с блоком питания

Теперь нам необходимо определиться с подключением.
Плата инвертора с блоком питания имеет лишь один разъём подключения для коннекта с платой контроллера матрицы. Зная, какие контакты есть на выходе этой платы и платы внешнего инвертора, мы можем соединить их проводами.
Рассматриваем плату монитора ViewSonic с блоком питания и видим там схему контактов разъёма

На картинке выше у нас следующая расшифровка разъёма:

  • два левых контакта +12 отвечают, как видно из обозначения, за подачу плюса;
  • два средних контакта GND отвечают за массу (или минус);
  • правый верхний контакт ON/OFF отвечает за подачу сигнала на включение/выключение монитора;
  • нижний правый контакт BRIG отвечает за управление монитором.

Теперь посмотрим, что у нас есть на выходе с платы внешнего инвертора

Здесь контакты расположены одним рядом и имеют следующее назначение слева направо:

  • два контакта GND – это масса (минус);
  • контакт ADJ – это управление подсветкой;
  • контакт ON/OFF – включение и выключение подсветки;
  • два крайних контакта VCC – соответственно, подача плюса.

В нашем случае мы будем соединять попарно одним проводом контакты плюса и массы, и по одному проводу на включение/выключение платы и на управляющий контакт. В идеале, можно на каждый контакт цеплять отдельный провод.

Если на ваших платах нет схемы с расшифровкой, то вы всегда можете найти даташит (от английского Datasheet, что в дословном переводе обозначает “бумажка с информацией”, то есть “документация”) используемой вами платы. Подчёркиваем, что удобнее и выгоднее искать документацию именно по модели платы, а не по модели монитора, в которой эта самая плата была установлена

Установка led: пошаговая инструкция

Когда вы добрались до неработающей подсветки, то дальнейшие ваши действия по замене ее на светодиодную ленту будут выглядеть так:

  • достаем старые лампы из их «канавок»;
  • перед работой обязательно необходимо проверить ожесточённость питания инвертора, чтобы не получить током;
  • Для этого находим цепь 12 вольт. По цепи обычно размещена парочка электролитических конденсаторов. Далее отслеживаем дорожку, идущую в направлении микросхемы инвертора, и перерезаем ее;

Приклеивание светодиодной ленты

  • в качестве подсветки лучше всего брать светодиодную ленту, имеющую нейтрально-белый тип свечения. По ширине рекомендуется использовать модель с минимальными параметрами. Кроме этого необходимо выбрать ленту по такому параметру, как число светодиодов на один метр изделия. Их должно быть не меньше 120 штук;
  • когда лента была приклеена, выводим от нее провода и поверяем весь девайс на работоспособность. Запитать светодиодную новую подсветку можно от цепи «12 В». В поиске такого выхода нужно внимательно читать выводы на плате. Они обязательно должны быть подписаны. Также на плате можно отыскать перемычки, на которых имеется питание 12 вольт. В них, для питания ленты, нужно будет просто припаять провода от новой подсветки;

Подключение ленты к питанию в мониторе

но здесь появляется проблема, при которой подсветка будет всегда включена. При этом отсутствует возможность регулирования яркости ее свечения;
чтобы изменить эту ситуацию, необходимо найти цепь регулировки яркости подсветки. Вывод «ON» будет включать/выключать подсветку. При наличии включенного освещения матрицы, на этом выходе будет присутствовать примерно 3 вольт. Яркость регулирует вывод «DIM»

Регулировать яркость здесь можно при помощи изменения скважности ШИМ сигнала. Для регулировки яркости необходимо подключить светодиодную ленту с помощью N-канального «полевичка»

На затвор через небольшой резистор (100…200 ом) данной детали подается сигнал с вывода «DIM».

«Полевики» на материнской плате

На этом можно считать установку светодиодной ленты в монитор в замен старых и непригодных уже ламп можно считать завершенной. Но нужно собрать все детали воедино. Помните, что после завершения замены у вас не должны остаться лишние детали. Если они остались – значит, вы что-то не вернули на место.
Когда монитор будет собран, нужно проверить результат свой работы и оценить равномерность подсветки матрицы монитора.

Зачем менять на led?

На сегодняшний день самым современным и продвинутым источников света является светодиодная продукция. Причем наиболее распространение приобрели светодиодные ленты.

Светодиодная лента

В ситуации необходимости заменять старые отработанные лампы в мониторе выбор падает именно на данный тип продукции по следующим причинам:

  • длительный период службы светодиодов. При правильном подключении они способны проработать без видимого снижения яркости свечение почти 10 лет! Таким сроком эксплуатации на данный момент не может похвастаться ни один другой источник света;
  • такие ленты имеют самоклеющуюся основу, можно легко прикрепить на любую поверхность, даже заднюю часть монитора;
  • светодиоды дают яркий световой поток, который хорошо воспринимает зрительный анализатор человека. При длительной работе за монитором со светодиодной подсветкой глаза практически не устают;
  • свечение подсветки может быть абсолютно любым;

Свечение светодиодной ленты

  • светодиодные ленты продаются в катушке по 5 метров. Такой длины вполне хватит для создания эффективной и качественной подсветки монитора;
  • относительная простота подключения изделия в плате электроприбора;
  • низкое потребление электроэнергии при большой модности источника света. Обычно светодиодные ленты работают при напряжении в 12 или 24 В;
  • отсутствие сильного нагревания диодов во время работы. Это очень важный момент, так как именно из-за сильного перегрева происходит выход из строя ламп изначально встроенных в конструкцию монитора. Стоит отметить, что лампы старого образца еще часто выходят из строя из-за частого включения/выключения электроприбора. А вот для светодиодов это не столь важный параметр;
  • устойчивость ленты к механическим и вибрационным воздействиям, что минимизирует риск повреждения подсветки в ходе эксплуатации прибора.

Как видим, замена старых ламп в мониторе на более современную светодиодную ленту даст большое количество положительных моментов при дальнейшем использовать отремонтированного монитора.

Что такое LED подсветка?

Аббревиатура LED расшифровывается Light Emitting Diode, что с английского переводится как диод, излучающий свет. Если говорить именно в контексте индустрии производства телевизионного оборудования, то данное сокращение обозначает тип жидкокристаллической матрицы и подсветки светоизлучающими диодами.

После того, как был представлен новый тип подсветки ЖК мониторов, производители стали заменять в названии моделей аббревиатуру LCD обозначением LED. Разумеется, что телевизоры LG не стали исключением из этого правила.

На самом деле, мотивом для подобных изменений были скорее маркетинговые задачи, нежели реальная необходимость. Дело в том, что LED подсветка матриц не является принципиально новой технологией изготовления экранов телевизионного оборудования. Это просто обновленный способ освещения. Однако тенденция гармонично прижилась, поэтому термин Light Emitting Diode активно используется и сегодня.

Самые обыкновенные матрицы телевизоров основаны на использовании лампы с холодным катодом, по сути это все те же люминесцентные лампы. Что касается моделей LCD и LED, то они характеризуются излучающими свет диодами.

Ни для кого не секрет, что LCD экраны состоят из пикселей с жидкими кристаллами. Положение кристалла в пикселе определяет, пропускает ли ячейка свет. Собственно так и осуществляется свечение экрана.

Качество матрицы экрана определяет огромное количество параметров, в частности: уровень темных оттенков, угол обзора, статическую контрастность, частоту обновления изображения и даже время отклика. Жидкокристаллические матрицы производятся по нескольким технологиям. Перечислим наиболее популярные: TN, IPS, PLS.

Что касается непосредственно подсветки, то она влияет на яркость, передачу цвета, охват, динамическую контрастность. Однако стоит все-таки оценивать параметры в комплексе, учитывая тип матрицы и подсветки.

Таким образом, покупая телевизор с LED подсветкой, пользователь получает:

  • сбалансированную контрастность;
  • насыщенную яркость;
  • высокую четкость картинки;
  • цветовую палитру.

Кроме того, светодиоды потребляют гораздо меньше электроэнергии, примерно на 40%, нежели аналоги. Непосредственно лампы дневного света, которые также используются в сфере производства телевизионного оборудования, содержат ртуть, что негативно сказывается на экологии. В этом плане преимущества ЛЕД очевидны.

Нет смысла спорить, современные ТВ-устройства с подсветкой, состоящей из светодиодов, обеспечивают трансляцию максимально яркого изображения. Появляется динамическая контрастность – регулирование яркости свечения диодов для разных участков монитора. Изображение становится более реалистичным.

Регулирование свечения диодов непосредственно в процессе просмотра ТВ, положительно сказывается и на уровне черного. Когда появляются темные оттенки, уровень подсветки снижается, в результате, экран темнеет.

<?php the_field(‘mos_ads’, 2); ?>

Светодиодная лента для подсветки ТВ

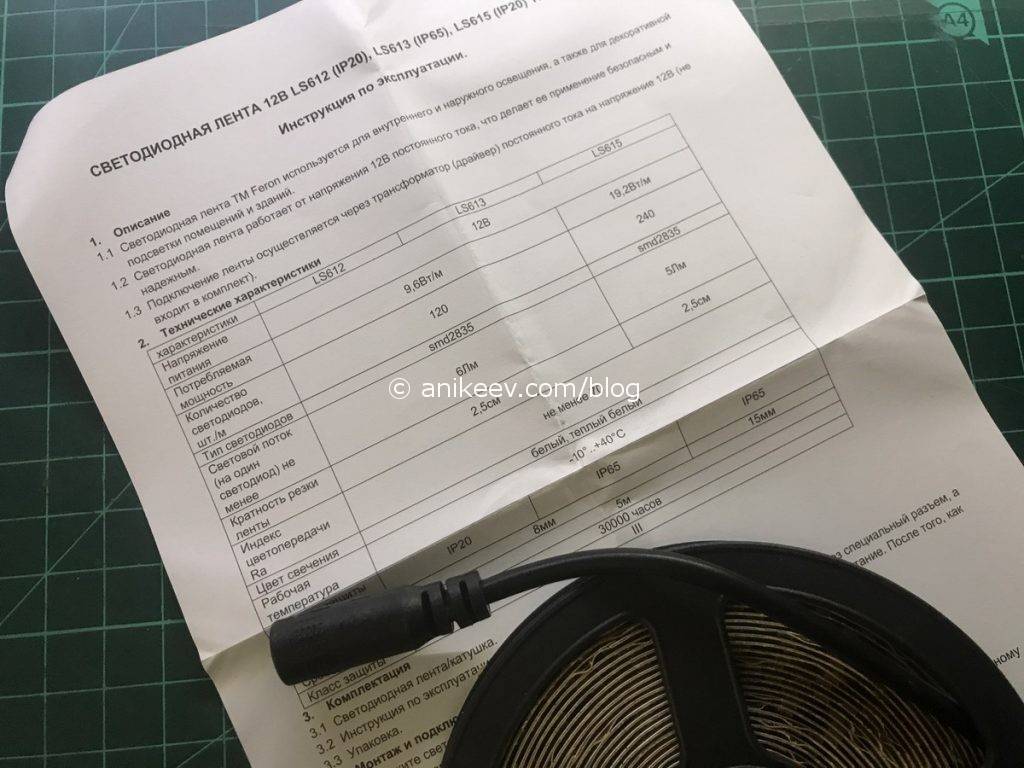

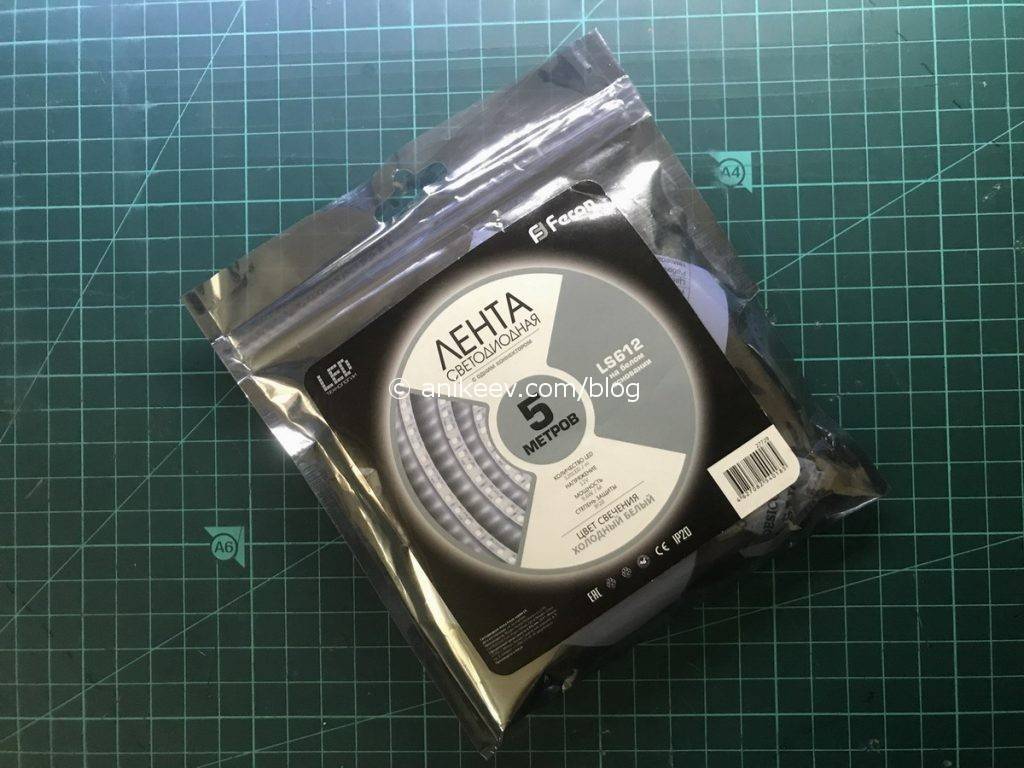

Купил в местном магазине самую обычную светодиодную ленту, не заморачиваясь характеристиками, теплотой цвета и прочими штуками. У меня просто не было вариантов. Точнее, было два: либо лента на 60 светодиодов (три диода на отрезок 5см), либо лента на 120 светодиодов (три диода на 25мм) — это в одном метре. Я выбрал второе: так и зазор между диодами меньше, и ленту по месту можно отрезать точнее.

Подключил все пять метров ленты к источнику питания. Выяснил, что потребление тока не превышает 1А.

Конечно же, лента из магазина будет иметь все сертификаты и параметры, заботливо указанные на инструкции. У ленты даже будет хвост для подключения к источнику питания, он пригодится.

Неисправные конденсаторы

Несколько вздутых электролитических конденсаторов. Типичная и популярная неисправность импульсных блоков питания.

Из-за этого блок питания не запускается.

После замены на такие же новые детали — и блок питания снова работает, а вместе с ним и сам монитор.

Разбираем монитор, и первая мысль – это могут быть неисправные электролиты. И в самом деле, это тоже довольно типичная неисправность, которая связана с высыханием конденсаторов. Их емкости недостаточно для нормальной работы блока питания.

Блок питания 715g2905-1. Визуально у него как будто нет никаких неисправностей. Блок питания может уходить в защиту из-за неисправных ламп, поэтому давайте для начала исключим их неисправность.
Отключите лампы от блока питания, и попробуйте включить монитор. Естественно нужно соблюдать правила безопасности. И не забывайте, что вы все делаете на свой страх и риск.
Кстати, не забудьте записать места подключения ламп. А еще обычно подключение проводов от ламп к плате показаны на самой плате.
Если индикатор монитора по-прежнему мигает и вы слышите писк или подобные шумы, то это скорее всего и есть неисправное электролиты.

Но как же понять, какой именно конденсатор неисправен, если визуально нет вздутий или подтёков? Тут придется подряд их измерять, либо выпаивать каждый и измерять его ESR.

В данном случае понадобилось поменять конденсаторы C922 470мкФ 15В и C923 1000мкФ 16В.
Визуально они целые, без вздутий и повреждений.

Перед пайкой еще раз разрядите все конденсаторы. Менять неисправные можно только на новые, чтобы неисправность снова долго не проявлялась. Желательно на те же самые по параметрам. Главное — это не меньше по рабочему напряжению и емкости.

Проверяем работу.

Причины подобных неисправностей

Что может быть изначальной причиной выхода из строя электролитических конденсаторов?

  • Внешние условия. Перегрев корпуса, разница температур;
  • Высокая частота пульсаций. Далеко не все блоки питания идеально сконструированы. Они могут работать намного хуже при низком или повышенном напряжении в сети 220 В;
  • Выработка срока эксплуатации. Любые детали имеют свой срок эксплуатации. Химические источники электрического тока не рассчитаны на долгий срок эксплуатации, особенно если это касается бытовой техники.

Ограничение тока на светодиоды

Для избежания повторных ремонтов, необходимо проверить ток, который приходит на планки. Он должен быть не больше 250mA. Посмотрев на плату, увидел что два резистора, отвечающих за ток на светодиоды были уже удалены из платы. Это очень хорошо, так как мастера, которые ремонтировали телевизор раннее сделали все как нужно.

на этом месте были резисторы

Измерив ток, он составил всего 150 мА. Это очень хорошо, телевизор можно собирать.

В итоге все получилось.

телевизор в работе

Вот такой ремонт. Снизу приложен весь перечень деталей, которые были использованы в ремонте. Всем спасибо за просмотр и удачи в ремонтах!

Преимущества LED-подсветки

И газоразрядные лампы, и светодиодная подсветка решают одну и ту же задачу. Они образуют задний световой фон для матрицы дисплея телевизора, которая имеет ячейки с управляемой прозрачностью пикселей и их цветового окраса. Однако современное техническое решение на полупроводниковых кристаллах имеет множество преимуществ. Причем это плюсы как для производителей, так и пользователей, повышающие надежность ТВ, его безопасность, долговечность и другие характеристики.

  1. Телевизоры стали тоньше. Проводник, на котором крепятся диоды с линзами, а также рассеивающий фильтр занимают очень малую высоту. В сравнении с прошлым поколением телевизоров с ламповой подсветкой, выигрыш в толщине составляет до 10 см.
  2. Светодиоды прочны и надежны, равнодушны к падениям. Они выдержат удар, если телевизор упадет или будет вибрировать при транспортировке.
  3. Пользователь получает гораздо более яркий экран за ту же стоимость его эксплуатации. Уровень потребления энергии полупроводниковых кристаллов во много раз меньше аналогичного показателя газоразрядных ламп.
  4. Уровень выделения тепла у диодов ничтожен. Использование телевизора становится безопаснее.
  5. У полупроводниковых кристаллов срок службы измеряется сотнями тысяч часов непрерывного свечения без падения интенсивности потока. Телевизор годами будет показывать ту же яркую картинку, что и в первый день после первого включения.

Очевидны выгоды и для здоровья общества. Светодиоды проще утилизировать. В них нет паров ртути, у сервисных мастерских нет необходимости вести строгий учет, ответственное хранение и сдачу вышедших из строя деталей в специальные пункты сбора. В результате пользователь получает низкую цену ремонтов и их высокую скорость.

Кроме этого, нет опасности поражения парами ртути внутри квартиры. Если ребенок вдруг случайно разобьет ЛЕД телевизор, никакой особой проблемы не образуется. Безопасность светодиодной подсветки еще в том, что каждый из ее элементов работает нанизком напряжении, при поломках не возникает дуговых разрядов, образования пламени и других ситуаций, способных привести к значительным негативным последствиям.

Зачем менять на led?

На сегодняшний день самым современным и продвинутым источников света является светодиодная продукция. Причем наиболее распространение приобрели светодиодные ленты.

В ситуации необходимости заменять старые отработанные лампы в мониторе выбор падает именно на данный тип продукции по следующим причинам:

  • длительный период службы светодиодов. При правильном подключении они способны проработать без видимого снижения яркости свечение почти 10 лет! Таким сроком эксплуатации на данный момент не может похвастаться ни один другой источник света;
  • такие ленты имеют самоклеющуюся основу, можно легко прикрепить на любую поверхность, даже заднюю часть монитора;
  • светодиоды дают яркий световой поток, который хорошо воспринимает зрительный анализатор человека. При длительной работе за монитором со светодиодной подсветкой глаза практически не устают;
  • свечение подсветки может быть абсолютно любым;

Обратите внимание! Несмотря на наличие большого выбора лент по типу свечения, для подсветки монитора рекомендуется выбирать более спокойные и нейтральные цвета (например, белый или желтый)

Свечение светодиодной ленты

  • светодиодные ленты продаются в катушке по 5 метров. Такой длины вполне хватит для создания эффективной и качественной подсветки монитора;
  • относительная простота подключения изделия в плате электроприбора;
  • низкое потребление электроэнергии при большой модности источника света. Обычно светодиодные ленты работают при напряжении в 12 или 24 В;
  • отсутствие сильного нагревания диодов во время работы. Это очень важный момент, так как именно из-за сильного перегрева происходит выход из строя ламп изначально встроенных в конструкцию монитора. Стоит отметить, что лампы старого образца еще часто выходят из строя из-за частого включения/выключения электроприбора. А вот для светодиодов это не столь важный параметр;
  • устойчивость ленты к механическим и вибрационным воздействиям, что минимизирует риск повреждения подсветки в ходе эксплуатации прибора.

Как видим, замена старых ламп в мониторе на более современную светодиодную ленту даст большое количество положительных моментов при дальнейшем использовать отремонтированного монитора.

Статичная LED-подсветка

Первыми шагами к покорению технологии Ambilight на китайском рынке стали различные варианты LED лент, которые работают без привязки к происходящему на экране (т.е. по сути являются статичными). Иначе говоря, это некий аналог новогодней гирлянды, которая приклеивается по принципу пластыря к обратной кромке Вашего телевизора, монитора или проекционного экрана.

При выборе LED ленты важно учесть количество и мощность используемых светодиодов, а также расстояние между ними. Также подобные ленты делятся на открытие и влагозащищенные

Последние отличаются чуть более надежным строением, что несколько уменьшает шансы их выхода из строя при транспортировке и монтаже. В комплекте поставки, как правило, присутствует стандартный адаптер питания и пульт для дистанционного управления режимами работы.

Подобный вариант подсветки носит скорее декоративный характер использования и, откровенно говоря, не очень нам интересен, так как имеет мало общего с технологией Ambilight. Но при этом, мы не можем отрицать его огромную популярность среди пользователей, так как он является наиболее дешевым и простым в установке вариантом. На Алиэкспресс его можно приобрести практически даром, здесь или тут.

Инструкция по установке

При установке любой LED-подсветки, самое важное определиться с её длиной. Примерное соотношение будет таковым:

Экран (в дюймах)Длина светодиодной ленты
22″ и менее 1 метр
22″ – 32″ до 2-х метров
32″ – 43″ до 3-х метров
43″ – 60″ до 4-х метров
60″ – 70″ до 5-х метров
70″ – 85″ до 5-7 метров
85″ – 100″ до 7-10 метров
100″ и более около 10 метров

Если не уверенны в том, какой длины лента нужна именно Вам — берите с запасом. Отрезать лишнее при монтаже возможность есть, а вот если светодиодов не хватит, тут уже ничего не поделать.

Сама светодиодная лента крепится на клеевую основу, скрытую под защитной пленкой, таким образом, чтобы в углах находилась контактная линия. При необходимости, по этой же контактной линии можно обрезать излишки, как указано на изображении. Далее к LED ленте подключается блок управления и конечно же блок питания.

Статичная LED-подсветка не требует какой-либо точечной настройки, всё управление осуществляется при помощи ИК-пульта, либо приложения эмулятора. Пользователь может переключить цвет подсветки, настроить порядок цветов и скорость их переключения.

Устройство LCD-дисплея

Прежде, чем выяснить, как производится замена неисправной подсветки, надо разобраться, зачем она нужна в и как устроен ЖК-экран.

Жидкие кристаллы – вещества, имеющие свойство текучести, но расположение молекул в них упорядочено. Молекулы в этих веществах имеют вытянутую или дискообразную форму. Принцип действия LCD-дисплея основан на свойстве молекул ЖК менять пространственную ориентацию под действием приложенного электрического поля. Таким способом можно регулировать поляризацию проходящего через LCD-матрицу света и создавать изображение по принципу смешения цветов RGB.


Устройство лампы с холодным катодом.

Для создания проходящего светового излучения и нужна лампа. В большинстве случаев это флуоресцентные лампы без нитей накала катодов (CCFL). Такой светильник представляет собой герметичный стеклянный баллон, наполненный инертным газом с небольшой примесью ртути. Для работы ему нужен источник напряжения 600..900 вольт (в зависимости от модификации), а для розжига несколько больше – 800..1500 вольт. Для создания равномерного потока по поверхности используется система рассеивателей.


Система создания рассеянного светового потока.

Лампа является самым недолговечным звеном в системе, но поменять ее на исправную самостоятельно не так сложно.

Статика и динамика

Так, со статистической контрастностью экранов, думаю, все понятно. Хочу уточнить, что очень высоких показателей при существующих технологиях изготовления мониторов добиться сложно: лучшие модели OLED матриц демонстрируют средний показатель около 5000:1 к одному.

Правда, стоимость квадратного дюйма таких устройств пока просто заоблачна, что означает нескорое появление огромных ЖК панелей, созданных по этой технологии.

Однако конструкторы и разработчики более традиционных TN, PLS, VA и прочих типов матриц тоже не сидят сложа руки и внедряют всякие ухищрения, чтобы сделать картинку более яркой. Так была придумана технология динамической контрастности.

В чем ее суть: яркость подсветки монитора регулируется от отображаемого цвета. То есть, при показе белых пикселей, интенсивность подсветки включается на полную мощность, а при демонстрации черных пикселей вообще отключается.

Это позволяет добиться еще большего соотношения яркости белых пикселей к черным, не внося принципиальных конструкционных изменений в саму матрицу, но настроив подсветку таким образом, чтобы у зрителя сложилась иллюзия большей контрастности.

Хочу заметить, что с LCD подсветкой это реализовать сложнее, чем с лампами LED, однако тоже возможно. Главная проблема перед инженерами уже в том, чтобы блок управления подсветкой корректно реагировал на малейшие изменения яркости.Первые разработки уже впечатляли, а динамическая контрастность 50000 к 1 в первых моделях таких мониторов считалась очень крутым показателем. Правда, было это лет 5 или 7 назад, так что можно смело считать величину морально устаревшей и вообще седой древностью из разряда черно-белых телевизоров.

При изучении технических параметров монитора, в частности контрастности, может возникнуть вопрос: mega — это сколько? В системе СИ Мега – это десятка в шестой степени, то есть миллион.

Как думаете, насколько совершенен глаз среднестатистического юзера, работающего или коротающего время перед компом или со смартфоном в руках (и так уже в течение энного количества лет)? Имею ввиду, насколько сильно «убито» зрение современных пользователей ПК и действительно ли они ощущают такую разницу?

С уверенностью утверждаю: Mega DCR достаточно, чтобы не ударить в глаз лицом, хвастаясь новым монитором перед друзьями, которые «в теме». 5000000 к 1, 10m к 1 (то есть 10 млн), 20000000 к 1, 80м 1 и уж тем более 100000000 к 1 – это уже результат деятельности не талантливых инженеров, а не менее талантливых маркетологов(не обижайтесь, порознь я уверен вы отличные ребята).

Можно написать что угодно на коробке, если такой монитор будет продаваться лучше, не так ли?

И еще важный момент, о котором обязательно нужно упомянуть. Существует такое явление, как фотосенситивная эпилепсия – это когда человек, не страдающий эпилепсией в принципе, в худшем случае может пережить эпилептический припадок. В лучшем – легкое недомогание или головную боль.Провоцируют такие припадки быстро сменяющиеся кадры с разной интенсивностью освещения. В играх, особенно жанра Action, такие резкие скачки – скорее правило, чем исключение.  Поэтому если у вас есть хотя бы малейшая склонность к фотосенситивной эпилепсии, выбирайте монитор вообще без DCR – как говорится, лучше перебиться, чем потом нести обратно в магазин.
