Цветовая и буквенная идентификация
Защитные проводники должны быть идентифицированы посредством двухцветной желто-зеленой комбинации, согласно ГОСТ 33542-2015 . Буквенно-цифровая идентификация защитного проводника должна быть «PE». Эту идентификацию применяют также для защитного заземляющего проводника.
Комбинация желтого и зеленого цветов предназначена только для идентификации защитного проводника.

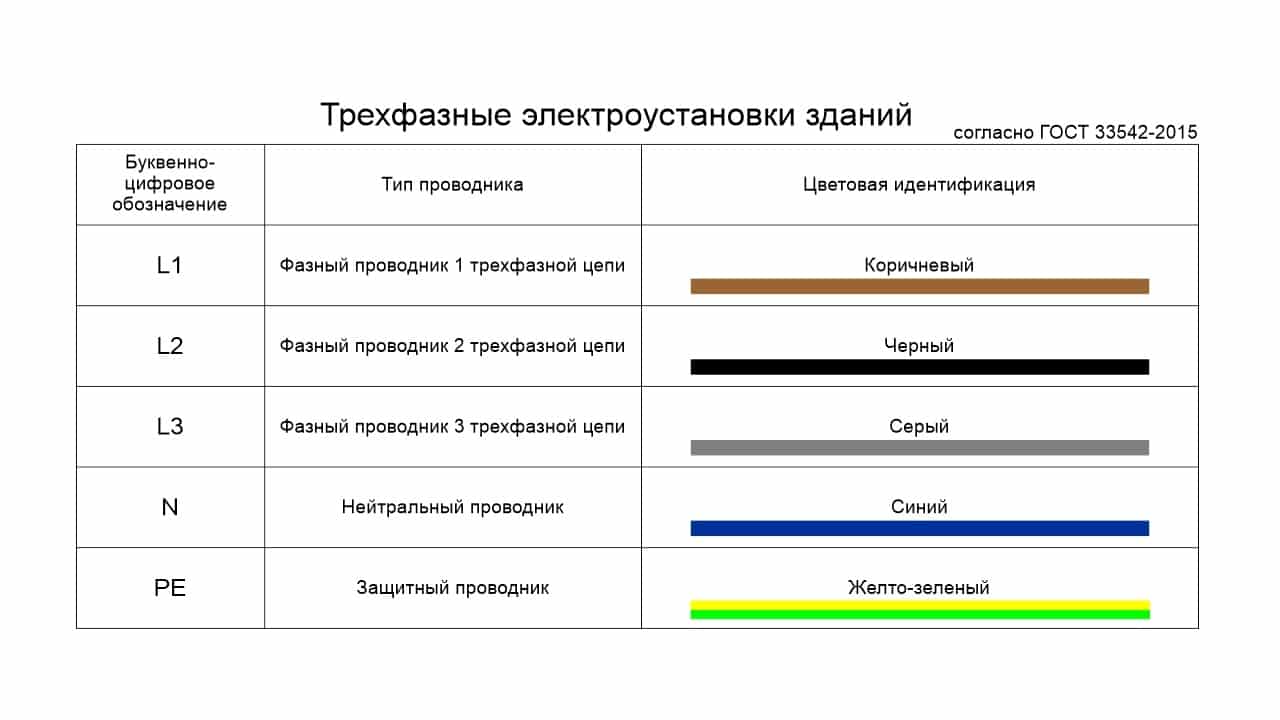

Рис. 7. Буквенно-цифровое обозначение проводников для трехфазных электроустановок зданий
Согласно п. 6.3.2 ГОСТ 33542-2015:
Рис. 8
Идентификация защитного проводникаВажно знать! Согласно п. 6.1 ГОСТ 33542-2015, идентификация посредством цветов или меток не требуется для:
- металлических оболочек или брони кабелей в случае, когда их используют в качестве защитного проводника;
- сторонних проводящих частей, используемых в качестве защитного проводника; открытых проводящих частей, используемых в качестве защитного проводника.
Разделения PEN на PE и N
Прогресс идет вперед в ногу со временем. Говорят, что иногда он опережает свое время, а иногда – безнадежно отстает. Но если прогресс и время – понятия не особо материальные, то техника – вещь весьма ощутимая и не очень изменчивая. «К чему эти метафизические рассуждения в статье про электрические сети?» — возможно, спросите вы. Но они имеют самое непосредственное отношение к предмету обсуждения – как и, главное, зачем разделить PEN проводник на PE и N.
В 1913 году в целях экономии металла и по некоторым другим причинам была предложена система TN-C, то есть схема нейтрали в сетях до 1 кВ, при которой нулевой рабочий N и нулевой защитный PE проводники объединены (Combined) в один общий проводник PEN. Электробезопасность в таких системах осуществляется отключением КЗ предохранителями или автоматами. В СССР (и не только) с такой системой заземления было построено огромное количество жилых, общественных и промышленных зданий. Однако явные недостатки такой системы – опасность эксплуатации электроустановок при обрыве нуля или при замыкании на корпус – привели к необходимости создания и применения других систем заземления.
Итак, здания построены, потенциально опасные сети проложены, а ТНПА (например, ТКП 339-2011, п. 4.3.20) справедливо регламентируют применение более современных и безопасных систем заземления, допускающих использование устройств, повышающих электробезопасность и надежность электроснабжения. Такой системой как раз является TN-S, при которой защитный и рабочий нули разделены (Separated) сразу на подстанции. Как правило, в новостройках применяют именно такую систему. В такой сети возможно применение устройств защитного отключения (УЗО), что является главным преимуществом перед системой TN-C: УЗО или дифавтомат защищает от поражения током человека и электропроводку от перегрузок.
Конечно, проводить реконструкцию каждой подстанции для создания системы TN-S нерационально, однако применять безопасные и надежные системы необходимо. Здесь появился компромисс – заземление по схеме TN-C-S, то есть «среднее арифметическое» между двумя системами, о которых было сказано выше. Такую систему заземления применяют при капремонтах зданий или реконструкции их сетей. От подстанции к зданию подводят четырехжильный кабель и в вводном щите здания — ВРУ (вводном распредустройстве) производят разделение проводника PEN на PE и N, причем придерживаются схемы разделения PEN проводника:
- PEN со стороны кабеля подключаются к главной заземляющей шине (ГЗШ) PE, которая электрически соединена с корпусом шкафа или щита.
- ГЗШ соединяют с нулевой рабочей шиной N, установленной на изоляторах. Эти две шины соединяются между собой перемычкой такого же сечения, как у самих шин.
- К шине PE подключаются проводники PE, идущие к розеткам и электроприемникам, к шине N – рабочие нули розеток и электроприемников.
Часто возникают вопросы про место разделения PEN проводника. Разделение PEN-проводника осуществляют до вводного устройства в здание или дачный дом, то есть до вводного автомата или рубильника. Проводник N, идущий от шины N, подключают к счетчику электроэнергии. Отдельно хочется отметить, что после разделения PEN в направлении от источника энергии к электроприемнику повторное соединение PE и N недопустимо, как недопустимо и использование предохранителей или автоматов в PEN, PE и N-проводниках.
При наличии системы TN-C, TN-S или их комбинаций рекомендуется применять повторное заземление (главным образом состоящее из естественных заземлителей) PE- и PEN-проводников на вводе в здания. И, конечно же, какой бы совершенной ни была система заземления, если не произведена проверка сопротивления заземляющего устройства (ЗУ), нет гарантии, что данная система будет функционировать должным образом. Измерение сопротивлений могут провести специалисты нашей лаборатории электрофизических измерений.
Facebook ()
www.38i.ru
Социальные кнопки для Joomla
Реализация разделения
С учетом наличия на выходе точки разделения двух различных проводников саму процедуру выполняют с помощью двух отдельных шин. Одна из их предназначена для подключения рабочих проводников, вторая обслуживает защитные. Шины в обязательном порядке соединяют между собой перемычкой. Функции перемычки можно возложить на любой провод или жесткую шину, материал и сечение которой совпадают с основными.
Практикуется установка шины N на изоляторах, тогда как шина PE монтируется прямо на корпус ВРУ. Пример монтажа шин показан на рисунке 2.

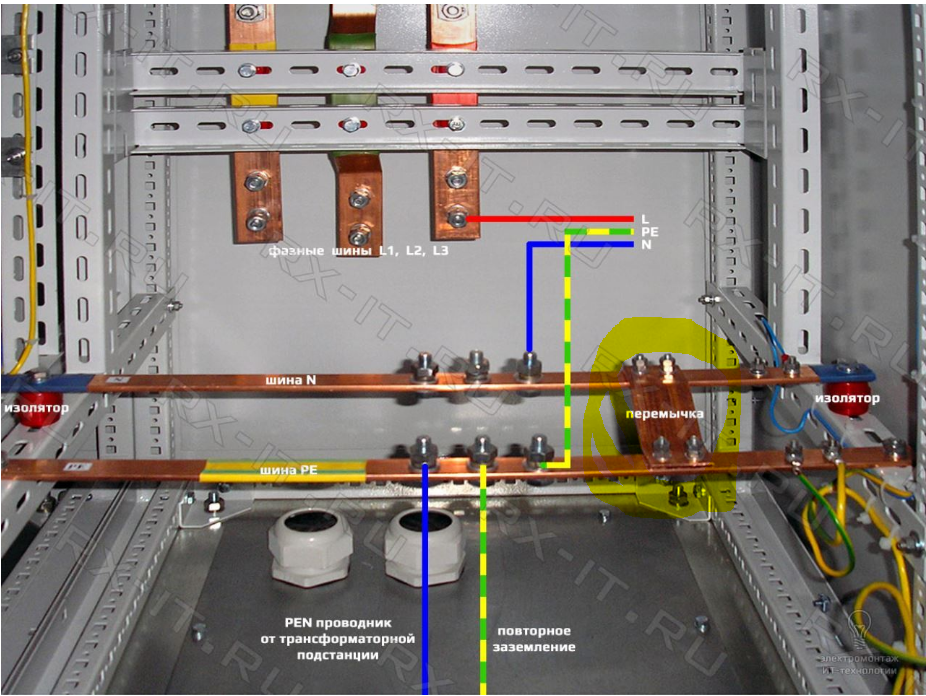

Рисунок 2. Пример монтажа шин N и PN в корпусе ВРУ. Фото взято в качестве иллюстрации с сайта rx-it.ru
Шины в обязательном порядке должны быть снабжены соответствующей маркировкой.
Провода или перемычки на шины, обслуживающие рабочие и защитные проводники, подаются от специальной расщепляющей шины, которая предназначена для подключения PEN-проводника., рисунок 3. При отсутствии в составе этой части проводки автоматического выключателя шина расщепитель не применяется, что позволяет значимо увеличить эксплуатационную надежность проводки уменьшением количества болтовых соединений в ее составе.
Рисунок 3. Реализация перехода с применением трех шин
Их соображений удобства эксплуатации допускается установка нескольких защитных перемычек N-типа.
В области выполнения перехода провода РЕ и PEN целесообразно заземлить еще раз. Для этого привлекаются специально организуемые контуры заземления или же заземлители естественного характера. Данная особенность оговорена ПУЭ в пункте 1.7.61. Параметры заземления этой разновидности действующими нормативами не задаются, но, исходя из здравого смысла и с учетом выполняемых функций, имеет прямой смысл обеспечить минимальное сопротивление. В качестве ориентира можно использовать значение 4 Ом.
Последовательность разделения PEN-проводника «с нуля»
Для того, чтобы понять правильность данной процедуры, необходимо ознакомиться с примером её последовательности. При отсутствии соответствующего образования и допуска до электротехнических работ, выполнять процесс самостоятельно не рекомендуется.
- Перед началом монтажа следует отключить напряжение. Для этого достаточно перевести автоматический выключатель, который является основным, в нижнее положение. После его выключения необходимо проверить с помощью индикаторной отвёртки отсутствие опасного потенциала.
- Можно приступать к монтажу шин. Используют специальные медные или алюминиевые пластины с готовыми отверстиями под болты. Если под рукой таких нет, то их можно изготовить самостоятельно, подойдёт обыкновенная сталь, в которой с помощью дрели и свёрл делают отверстия.
- Шина рабочего ноля крепится к щитку через изоляторы. Это делают в целях безопасности, так как бывают короткие замыкания в распределительных коробках, при которых отгорает ноль и соприкасается с фазой. Автоматический выключатель в данной ситуации не сработает, но нулевая шина будет под напряжением.
- Вторую шину, выполняющую роль заземления, можно крепить сразу к щитку, не используя изоляторы. После закрепления, на рабочую шину и шину заземления необходимо нанести соответствующую маркировку. По стандартам ПУЭ, ноль должен быть помечен синим цветом, а на заземлении установлен специальный знак. Чтобы не тратить время, знаки заземления и ноля можно приобрести в магазине, специализирующимся на электротехнической продукции.
- Между планками необходимо закрепить перемычку. Для этих целей также подойдёт пластина, выполненная из того же материала что и шины.
- На нулевую пластину, посредством болтовых соединений, крепятся только нулевые проводники. Такие провода также должны иметь синюю или голубую маркировку. На защитную шину монтируют провода заземления (с жёлто-зелёной изоляцией). При болтовом соединении следует обязательно использовать шайбы или не будет достигнут требуемый контакт.
Следует помнить, что лучше не выполнять вышеописанную процедуру, не имея знаний и опыта в области электрики или электротехники.
Зачем нужна перемычка между PE и N шинами?
Перемычка необходима, чтобы сработал вводный защитный автомат. При отсутствии перемычки и попадании фазы на корпус оборудования ток уйдет в землю, а не к трансформатору.
Если взять среднее значение сопротивления заземляющей цепочки в 20 Ом – тока утечки будет недостаточно для отключения автоматического выключателя. Цепь будет продолжать функционировать пока не перегорит поврежденный участок или не произойдет полноценное короткое замыкание. Ситуация может привести к удару током, порче оборудования и пожару.
В таком случае поможет УЗО – устройство защитного отключения, но полагаться только на него не стоит, потребуется двухфакторная защита – без нее подключение не примет энергонадзор. УЗО рекомендуется устанавливать в любом случае.
Зачем разделять PEN проводник, если между PE и N шинами ставится перемычка – «физика» процесса
Прямого ответа на этот вопрос в ПУЭ и ГОСТах не дается – есть только рекомендации «как это сделать», а «почему» – не рассматривается, скорее всего, исходя из того предположения что и так должно быть ясно. Поэтому все последующие объяснения надо воспринимать как мнение автора, подкрепленное принципами подключения электропроводки и требованиями ПУЭ.
Главные моменты здесь следующие:
- В любой схеме, где иллюстрируется разделение PEN проводника на PE и N, заземление всегда ставится первым и уже от него идет перемычка к рабочему нолю. Это основное требование, от которого надо отталкиваться при разделении PEN проводника – наоборот не делается никогда и ни при каких условиях.
- Даже отдельно сделанное заземление наиболее эффективно при подключение через автомат УЗО. В противном случае даже если напряжение с корпусом электроприбора Будет уходить в землю всё равно остается риск поражения человека током хотя и значительно меньший.
- Любой провод обладает неким электрическим сопротивлением, соответственно, чем длиннее провод, тем выше его сопротивление электрическому току.
Чтобы понять саму «физику процесса» надо рассмотреть как ведут себя различные схемы подключения при возникновении нештатной ситуации.
Если нет перемычки и автомата УЗО, ноль и заземление не связаны
Фаза попадает на корпус прибора от него уходит на шину заземления из него уходит в землю по которой идет на трансформаторная подстанцию.
Если взять среднее значение сопротивления заземляющего устройства в 20 Ом, ток короткого замыкания не будет достаточно большим для отключения вводного автомата. Соответственно, электрическая цепь будет работать до тех пор, пока не перегорит повреждённый участок (в любом случае в этом месте будет повышенная температура и провод рано или поздно испортится), или же повреждение не разовьется в полноценное короткое замыкание между фазой и нулем.
В лучшем случае здесь человека может ощутимо «пощекотать» током или устройство может испортиться. В худшем, прибор может воспламениться и спровоцировать пожар.
Если есть перемычка между нолем и заземлением, нет автомата УЗО
В таком случае схема работает примерно так же как если бы просто в дом завести PEN проводник, с той лишь разницей, что человек будет более защищен благодаря заземлению
Это будет происходить как раз из-за длины провода – так как в любом случае ВРУ находится на некотором удалении от квартиры или дома, во внимание надо принимать сопротивление провода
При замыкании фазы на корпус прибора, ток утечки пойдет на шину заземления, где у него будет только два выхода: часть его уйдет в землю, а другая вернется по нулевому проводу, спровоцировав отключение вводного квартирного автомата.
То есть, в данном случае перемычка нужна для того чтобы сработал защитный автоматический выключатель.
Если есть перемычки между PE и N, установлен УЗО
Так как у нулевого и заземляющего провода есть определенное сопротивление электрическому току, понятно, что в этом случае УЗО будет срабатывать в штатном режиме. Если появляется замыкание на корпус прибора, ток утечки, в первую очередь, идет по проводу к самому УЗО, а дальше уже уходит на ВРУ жилого дома. Здесь он опять же частично уходит в землю и частично через перемычку возвращаются назад провоцируя выключения вводного автомата, но до этого, скорее всего, дело не дойдет, так как УЗО сработает раньше.
Понятно, что в этом случае перемычка не играет особой роли и является больше лишней перестраховкой на тот почти невероятный случай, если не сработает защитный автомат УЗО.
Если нет перемычки между PE и N, установлен УЗО
Такая схема будет отрабатывать точно так же, как если бы перемычка между заземлением и рабочим нулем присутствовала. Единственное исключение в ней это отсутствие страховки на тот случай, если вдруг УЗО выйдет из строя. Тогда схема будет отрабатывать по первому варианту – вводной автомат может не сработать до тех пор, пока замыкания на корпус прибора не превратится в короткое замыкание между фазой и нулем.
На самом деле, такой вариант событий практически невозможен, потому что по факту такое подключение это уже схема заземления TN-S или даже TT, в которых предусмотрена двухфакторная защита – без нее такое подключение не примет энергонадзор.
https://youtube.com/watch?v=A4LWFA2cXXc
Зачем нужно разделять PEN-проводник
PEN проводник — это совмещённые в одном проводе рабочий и защитный нулевой провод. Системы электроснабжения, применявшиеся ранее и называемые , содержат именно такой проводник, совмещающий ноль и землю. Такая система является потенциально опасной и не обеспечивает условий для защиты от поражающих факторов электрического тока при повреждении PEN. Если указанный проводник каким-то образом окажется в нерабочем состоянии, то электроустановка окажется как без рабочего нулевого проводника, так и без защитного заземления.
В настоящее время системе TN-C пришла на смену более совершенная в отношении электробезопасности система TN-C-S или . Её использование для электроприёмников, подключенных от сети 380/220В, содержится в п. 7.1.13 (см. ). В этом же пункте рекомендуется переключение жилых и общественных зданий при их реконструкции с пониженного напряжения 220/127 В и системы заземления TN-C на напряжение 380/220 В с системой заземления TN-S или TN-C-S.
Если вы живете в старом частном доме или «хрущевке», то есть вероятность, что тип системы заземления вашего жилища именно TN-C. В многоквартирном доме при наличии PEN-проводника (см. рис. 1) его подключение производится поэтажно в общих щитках.
Если происходит разрыв проводника PEN или контакта в щите, и фаза не отключится, а электроустановка квартиры останется под напряжением, в то время, как защитный проводник не будет действовать. Фактически при прикосновении к частям оборудования, находящимся под напряжением, человек попадет под действие электрического тока и защита не сработает.
В частном доме может наблюдаться аналогичное явление при совмещенном PEN-проводнике. Разница в том, что частный дом может не иметь этажных щитов, а иметь один вводной щит.
Для того, чтобы подключить все оборудование, в том числе и защитные контакты в розетках, к системе заземления, необходимо перевести заземление ТN-C на TN-C-S, то есть разделить PEN проводник на два независимых провода PE и N.
Кроме ПУЭ, требование разделения совмещённого проводника PEN на вводе в электроустановки жилых и общественных зданий, торговых предприятий, медицинских учреждений, содержится в (п.312.2.1).
Зачем может понадобиться такое разделение
С необходимостью разделения проводов электрики сталкиваются при реконструкции старых построек. Обычно в них установлена устаревшая система TN-C, которую, в согласии с последними требованиями ПУЭ, необходимо заменить на TN-C-S.
Чаще всего заземление заменяется во время реконструкции проводки. Но многие люди, которых волнует вопрос безопасности своих домашних, предпочитают осуществить замену раньше, не дожидаясь реконструкции.
Чтобы перейти на более современный тип заземления, необходимо выполнить разделение PEN проводника на N и РЕ. При этом сделать это нужно правильно.
Особенности расщепления PEN explorer
Отсоединение PEN-проводника выполняется в соответствии с Кодексом практики (Кодекс по электроустановкам), и вы можете обратиться к разделу 7.1.13 относительно срочности такого соединения. Кроме того, в разделе 7.1.135 Руководства говорится, что PEN-проводник, отсоединенный в любой точке цепи, не должен впоследствии соединяться с нулевым и заземляющим проводником — это недопустимо.
Если PEN-проводник отсоединен, это приводит к появлению двух разных проводников, где нейтральный проводник должен иметь синюю маркировку, а заземляющий проводник — желто-зеленую. Для перемычки между заземлением и нейтралью используйте материал с сечением, по крайней мере, равным сечению распределительных шин, к которым подключаются PE и N проводники.
При разделении проводника PE защитный проводник PE может касаться рамы трансформатора, в то время как шина N или нулевой проводник должны быть помещены в изоляторы. Это означает, что защитный проводник PE должен быть заземлен в отдельной цепи в соответствии с ECT 1.7.61.
Если установлено устройство остаточного тока (УЗО), нейтральный проводник, используемый для подключения этого устройства, не должен ни в какой точке соприкасаться с нейтральным проводником выключателя и счетчика энергии. Этот принцип подключения относится ко всем устройствам в установке.
Точка, где PEN-проводник отсоединяется от земли и нейтрали, находится на входящем автоматическом выключателе, установленном на фидере. В многоквартирных домах он обычно расположен на подстанции или распределительном щите на первом этаже, а в частном секторе крепится к стене дома.
Сечение заземляющего проводника и нулевого проводника PEN должно быть не менее 10 мм2 для меди и 16 мм2 для алюминия. При несоблюдении этих значений разделение строго запрещено.
Какой цели служит разделение PEN проводника
Итак, мы установили, что для разделения кабеля PEN необходимы две ветви PE (земля) и N (нейтраль). Но теперь пришло время выяснить, зачем это нужно делать или что это дает на практике. Если коротко, то этого требуют правила устройства электроустановок, и такой ответ, конечно, будет правильным, но непонятным для подавляющего большинства людей, так как в нем отсутствует конкретика. Давайте исправим ситуацию и более подробно расскажем о PEN-проводнике, о том, что он должен делать и какие есть варианты действий
При напряжении ≈389/220 В при электроснабжении дома в соответствии с правилами устройства электроустановок должна использоваться система TN-S, хотя в некоторых случаях может применяться и система TN-C-S. Как уже упоминалось во введении к этой статье, системы заземления TN-C используются в большинстве многоквартирных и одноквартирных домов, построенных до 2000 года и даже позже, но существуют устаревшие коды, которые небезопасны для нагрузок, создаваемых современными бытовыми приборами. А защита цепи является важным требованием безопасности для людей, живущих или работающих в таком здании, но электрики в настоящее время работают над этой проблемой.
Расшифровка TN-C-S системы
Как и у многих других схем и электротехнических элементов у системы заземления TN-C-S расшифровка названия показывает на её основные особенности:
- 1. Т (лат. terra) — нейтраль питающего трансформатора соединена с контуром заземления подстанции;
- 2. N — нейтраль источника питания соединена с воздушной или кабельной линией электропередач;
- 3. С (англ. combined) — в одном проводе PEN совмещаются проводники PE и N;
- 4. S (англ. separated) — наличие разделённых нулевого N и заземляющего PE проводов.
Присутствие в названии букв С и S указывает на то, что в линии есть как общие, так и разделённые участки.
Достоинства и недостатки
Система заземления TN-C-S имеет преимущество перед другими типами защитных заземлений. Она имеет простую конструкцию, которую легко смонтировать в любом здании. Эта работа имеет намного меньшую стоимость, чем монтаж схемы TN-S. Она обеспечивает достаточно высокую степень защиты от поражения электрическим током, особенно при дополнительном использовании УЗО.
Недостатком этой системы является попадание высокого напряжения на корпус оборудования при повреждении провода PEN на участке между зданием и трансформатором. Для предотвращения таких ситуаций ПУЭ требует устанавливать прокладывать питающие кабеля в лотках, трубах или использовать бронированный кабель. В воздушных линиях электропередач провод PEN периодически заземляется. Расстояние между заземлителями зависит от количества грозовых часов в год.
При соблюдении всех требований система TN-C-S является самой распространённой. Если же какие либо условия выполнить невозможно, то ПУЭ рекомендует использовать заземление типа ТТ.
Похожие материалы на сайте:
- Системы заземления согласно ПУЭ
- Устаревшая система заземления TN-C
Защитные проводники (PE-проводники)
1.7.121. В качестве PE-проводников в электроустановках напряжением до 1 кВ могут использоваться: ¶
1) специально предусмотренные проводники: ¶
- жилы многожильных кабелей;
- изолированные или неизолированные провода в общей оболочке с фазными проводами;
- стационарно проложенные изолированные или неизолированные проводники;
2) открытые проводящие части электроустановок: ¶
- алюминиевые оболочки кабелей;
- стальные трубы электропроводок;
- металлические оболочки и опорные конструкции шинопроводов и комплектных устройств заводского изготовления.
Металлические короба и лотки электропроводок можно использовать в качестве защитных проводников при условии, что конструкцией коробов и лотков предусмотрено такое использование, о чем имеется указание в документации изготовителя, а их расположение исключает возможность механического повреждения; ¶
3) некоторые сторонние проводящие части: ¶
- металлические строительные конструкции зданий и сооружений (фермы, колонны и т.п.);
- арматура железобетонных строительных конструкций зданий при условии выполнения требований 1.7.122;
- металлические конструкции производственного назначения (подкрановые рельсы, галереи, площадки, шахты лифтов, подъемников, элеваторов, обрамления каналов и т.п.).
1.7.122. Использование открытых и сторонних проводящих частей в качестве PE-проводников допускается, если они отвечают требованиям настоящей главы к проводимости и непрерывности электрической цепи. ¶
Сторонние проводящие части могут быть использованы в качестве PE-проводников, если они, кроме того, одновременно отвечают следующим требованиям: ¶
1) непрерывность электрической цепи обеспечивается либо их конструкцией, либо соответствующими соединениями, защищенными от механических, химических и других повреждений; ¶
2) их демонтаж невозможен, если не предусмотрены меры по сохранению непрерывности цепи и ее проводимости. ¶
1.7.123. Не допускается использовать в качестве PE-проводников: ¶
- металлические оболочки изоляционных трубок и трубчатых проводов, несущие тросы при тросовой электропроводке, металлорукава, а также свинцовые оболочки проводов и кабелей;
- трубопроводы газоснабжения и другие трубопроводы горючих и взрывоопасных веществ и смесей, трубы канализации и центрального отопления;
- водопроводные трубы при наличии в них изолирующих вставок.
1.7.124. Нулевые защитные проводники цепей не допускается использовать в качестве нулевых защитных проводников электрооборудования, питающегося по другим цепям, а также использовать открытые проводящие части электрооборудования в качестве нулевых защитных проводников для другого электрооборудования, за исключением оболочек и опорных конструкций шинопроводов и комплектных устройств заводского изготовления, обеспечивающих возможность подключения к ним защитных проводников в нужном месте. ¶
1.7.125. Использование специально предусмотренных защитных проводников для иных целей не допускается. ¶
1.7.126. Наименьшие площади поперечного сечения защитных проводников должны соответствовать табл.1.7.5. ¶
Таблица 1.7.5. Наименьшие сечения защитных проводников. ¶
Сечение фазных проводников, мм 2
Наименьшее сечение защитных проводников, мм 2
S16
16 35
Площади сечений приведены для случая, когда защитные проводники изготовлены из того же материала, что и фазные проводники. Сечения защитных проводников из других материалов должны быть эквивалентны по проводимости приведенным. ¶
Допускается, при необходимости, принимать сечение защитного проводника менее требуемых, если оно рассчитано по формуле (только для времени отключения 5 с): ¶
¶
где S — площадь поперечного сечения защитного проводника, мм 2 ¶
I — ток короткого замыкания, обеспечивающий время отключения поврежденной цепи защитным аппаратом в соответствии с табл.1.7.1 и 1.7.2 или за время не более 5 с в соответствии с 1.7.79, А; ¶
t — время срабатывания защитного аппарата, с; ¶
k — коэффициент, значение которого зависит от материала защитного проводника, его изоляции, начальной и конечной температур. Значение k для защитных проводников в различных условиях приведены в табл.1.7.6-1.7.9. ¶
Таблица 1.7.6.Значение коэффициента k для изолированных защитных проводников, не входящих в кабель, и для неизолированных проводников, касающихся оболочки кабелей(начальная температура проводника принята равной 30 °С) ¶
Ошибки при разделении PEN проводника на PE и N
Самой распространенной ошибкой при раздельной прокладке проводников PE и N является их объединение за точкой разделения. В нормальном состоянии аппаратуры по проводнику РЕ не должен протекать ток, а в результате объединения он начинает работать как рабочий ноль (нейтральный проводник). Как результат – неправильная работа устройств защитного отключения (УЗО). Распространенный вариант ошибки – установка перемычек между нулем и заземляющим контактом (РЕ) розетки. Наиболее тяжелые последствия такого объединения возникают в случае обрыва нулевого проводника до места подключения в розетке.
Вторая ошибка – выполнение раздельных контуров заземления для различных устройств в одном здании. В таком случае на различных концах проводника РЕ возникает разность потенциалов, что приведет к протеканию тока в РЕ проводнике. При обрыве РЕ между устройствами, возможно поражение электрическим током. Еще такое подключение может вызвать сбои в работе цифрового оборудования.
Третья ошибка – использование в качестве заземлителя РЕ проводника арматуры здания или водопроводных труб. Арматура дома не гарантирует надежного контакта с землей, а водопровод может иметь места, поврежденные коррозией или непроводящие пластиковые вставки. Если заземление РЕ выполнено на водопровод в нескольких квартирах, то может возникнуть ситуация как во второй ошибке.
Особенности разделения PEN проводника
В частных домах и в городских квартирах в целях исключения воровства электроэнергии представители контролирующей организации вправе требовать, чтобы провод PEN был протянут до счетчика. И лишь после учетного прибора они разрешают разделять его на защитную шину PE и рабочую N. Такое подключение не противоречит требования ПУЭ, но гораздо естественней смотрится разделение, выполненное до счетчика.
Если сначала сделать разделение, а потом опломбировать вводной автомат, никаких возражений со стороны представителей «Энергосбыта» и инспекторов быть не может.
- Как определить обрыв электропроводки в стене под штукатуркой
- Источники питания для светодиодных светильников — расчет и схемы
- Виды и технические характеристики ответвительных коробок
Зачем гадать и переводить с иностранного буквенное обозначение систем распределения электроэнергии, когда расшифровка приводится в ПУЭ (см. п. 1.7.3). Причём, расшифровка буквы Т разная, зависит от того какая буква Т по счёту в аббревиатуре. Из той же расшифровки можно понять, что защитное заземление проводящих корпусов электрооборудования используется только в системах IT и TT. А это редко используемые системы, особенно система IT. В основном для питания потребителей используют систему TN (TN-C, TN-C-S, TN-S). Это система с глухозаземлённой нейтралью трансформатора, где проводящие электрический ток корпуса электрооборудования электрически присоединяются к глухозаземлённой нейтрали трансформатора, т.е. зануляются (выполняется защитное зануление; см. ПУЭ, п. 1.7.31). Защитное зануление никто ещё не отменял и его определение (что это такое) есть в ПУЭ. Вывод: в системах TN заземление корпусов не используется совсем в виду его бесполезности (при пробое изоляции на корпус не обеспечивает безопасный ток через человека). Основная мера защиты в системах TN это автоматическое отключение питания, которое как раз и обеспечивается защитным занулением. Дополнительная мера защиты – применение УЗО. Поэтому никаких договоров с соседями и устройств заземляющих контуров делать не надо, всё уже сделано как надо. Единственное, что можно сделать, это преобразовать систему TN-C (у кого такая) в систему TN-C-S. Но здесь также используется зануление.
{SOURCE}
Система TN и ее подсистемы, их особенности, достоинства, недостатки
Общая особенность системы TN сводится к тому, что нейтраль источника питания имеет глухое заземление (подключено к заземляющему контуру, установленному рядом с подстанцией).
К этому заземлению и подключаются открытые участки электрической проводки посредством нулевых проводников.
Имеющиеся подсистемы как раз и разделяются по способу подключения этих проводников к заземлению.
TN-C.
Система TN-C – один из самых распространенных видов заземления, который на данный момент является уже устаревшим, но часто встречается в домах старых построек.
Она отличается тем, что проводники N и PЕ (рабочий и защитный), объединены в единый по всей системе – PEN-проводник.
Широкое распространение эта система получила благодаря простоте монтажа и экономичности, поскольку не требует укладки и подключения дополнительных проводов. Это и является ее основными достоинствами.
Но в этой системе не предусмотрено отдельное защитное заземление. То есть, на конечной точке электропроводки жилого дома – розетке, оно отсутствует, что значительно понижает безопасность использования электроприборов в жилье.
Присутствующий же в системе PEN-проводник подводится только к электрощитам – вводному и этажному.
Из-за этих конструктивных особенностей при монтаже новых линий электросетей, а также реконструкции, уже существующих запрещено использовать данную систему.
Для повышения безопасности нередко используется зануление, позволяющее бороться с короткими замыканиями, которые могут возникнуть в сети.
Если замыкание произойдет, зануление обеспечит срабатывание автоматических выключателей для обесточивания электросети дома.
TN-S.
В новых постройках система TN-C уже не применяется, для них более предпочтительна система TN-S.
Она характеризуется тем, что рабочий и защитный нулевой проводники – раздельны по всей системе. То есть, проводка включает в себя отдельно N и PE-проводники.
Эта система отличается обеспечением высокой степени безопасности человека и защиты оборудования и электроприборов, поскольку защитное заземление имеют даже конечные точки электросети.
К тому же, в ней не образовываются высокочастотные помехи, которые могут возникать в первой системе во время использования пылесоса, дрели и прочих электроприборов.
К достоинствам этой системы также относится отсутствие надобности в периодической проверке состояния контура заземления.
При этом стоимость прокладки такой системы очень высокая. Обусловлено это тем, что при монтажных работах необходимо укладывать многожильные кабели.
Для однофазной сети кабель должен содержать 3 жилы (фазная, рабочая нулевая N и защитная PE).
А для трехфазной – кабель нужен уже 5-жильный (3 фазных – А, В, С, а также N и РЕ).
Именно высокая стоимость и является основным недостатком этой системы.
TN-C-S.
Последняя подсистема – TN-C-S объединяет в себе конструктивные особенности двух предыдущих систем.
Основное ее отличие заключается в том, что от подстанции на жилой дом идет PEN-проводник. Но на определенном этапе производится его разделение на рабочий N-проводник и защитный РЕ-проводник.
Обычно разделение делается на вводно-распределительном устройстве (ВРУ), то есть, на входе в дом.
При этом после разделения для PE-проводника делается повторное заземление, путем соединения его с заземляющим контуром дома.
После расщепления к квартирным щиткам уже подводится раздельные нулевые проводники, что позволяет создать защитное заземление на конечных точках сети. То есть, получается, что до ВРУ идет система TN-C, а после него – уже TN-S.
Такая система достаточно перспективная у нас, поскольку позволяет быстро и с небольшими затратами модернизировать систему TN-C, тем самым значительно повысив безопасность при использовании бытовыми электроприборами.
Но есть у нее и один недостаток, который сводится к тому, что в случае повреждения PEN-проводника, проводка полностью лишается заземления, что может привести к поражению электрическим током, поскольку корпусы электроприборов могут оказаться под напряжением.
Заключение
Выражу, конечно, своё личное мнение. Несмотря на то, что такая схема включения счётчика мне самому непривычна, нигде в официальных нормативных документах не отражена, и потому мне не нравится, формально нарушений в ней нет.
Конечно, будет затруднён доступ к осмотру зажима в опечатанном счётчике по сравнению с открытой всем ветрам шине, но глядя правде в глаза, стоит заметить, что пока у щитка не завоняет и свет в доме не заморгает, практически никто ничего не осматривает.
Те же люди (очевидно, отдельные педантичные электрики), которые периодически производят осмотры и протяжки собственного домашнего электрохозяйства, могут просто договориться с поставщиком о переопечатке своего счётчика, если решат произвести его осмотр и протяжку. Конечно, это будет стоить им некоторых денег за вызов, но никаких других препятствий этому нет.
Из всего вышеописанного я для себя делаю своё заключение, что никакого нарушения при разделении PEN после счётчика нет.
