Как сделать печь булерьян своими руками: пошаговый инструктаж по изготовлению

Плюсы и минусы котла

Устройство Булерьяна позволяет использовать его для быстрого прогрева и поддержания температуры в помещениях различного типа.

Печь получила широкое распространение благодаря ряду достоинств:

1. Высокая скорость прогрева помещения. Наличие конвектора, изготовленного из металлических труб, позволяет быстро прогревать воздушные массы. Передача тепла поверхности коллектора осуществляется прямо в топке.
2. Длительное время горения. Котел Булерьян может работать до 12 часов без дополнительной закладки топлива. Это позволяет экономить дрова и не требует постоянного присутствия человека возле печи в процессе эксплуатации.
3. Простота установки. Для монтажа изделия не требуется специализированного образования. При необходимости можно быстро демонтировать печь и перевезти её в другое место.
4. Безопасность. При постоянном перемещении воздушной массы через трубы осуществляется частичное охлаждение их поверхности. Благодаря этому исключается риск получения ожогов при прикосновении к поверхностям Булерьяна.
5. Простота эксплуатации. Чтобы понять, как топить Булерьян, не требуется особых знаний и навыков.
6. Возможность модернизации. При необходимости можно изготовить Булерьян с водяным контуром.

Помимо вышеперечисленных преимущества печь имеет и ряд недостатков:

1. Требования к качеству и типу топлива. Устройство предусматривает использование в качестве топлива дров или стружки. Категорически запрещается закладывать уголь. Высокая температура его горения приведёт к быстрому выходу из строя поверхностей топки.
2. Образование конденсата. Дрова содержат большое количество влаги. При работе печи она испаряется и оседает на внутренних поверхностях дымохода в виде конденсата.
3. Большие размеры изделия. Печь длительного горения Булерьян имеет объемную конструкцию. Это требует наличия свободной площади в помещении.

Булерьян отличается мобильностью. Монтаж демонтаж изделия не представляет сложностей. Для установки не требуется наличие специализированного образования. Выполнить работу сможет человек, имеющий минимальные технические знания.

Для пользования печью не требуется специализированные знания и навыки. Котёл отличается простотой в растапливании и обслуживании.

Растопить Булерьян можно следующим образом:

1. В топку загружают топливо. Сначала используются дрова небольшой толщины. Топливо должно быть сухим, это минимизирует количество образующегося конденсата и позволит быстро разжечь огонь.
2. Дрова поджигают. Заслонки, регулирующие тягу и количество подаваемого воздуха, полностью открывают.
3. После того, как в топке образовались раскаленные угли, через дверцу загружают более толстые дрова. Заслонки устанавливаются в нужное положение, обеспечивающее длительное горение.

После всех вышеперечисленных действий Булерьян будет работать в штатном режиме. Частота закладки дров зависит от интенсивности горения топлива.

В момент разжигания устройства, древесина разгорается, прогреваясь сама, она нагревает трубу дымохода, тем самым, как бы «включая» в печке тягу. При горении дров, сразу начинают выделяться летучие газы. Именно эти газы обеспечивают неизменную температуру сгорания дровишек в топке.

При дальнейшем горении происходит газовыделение тяжелых фракций горючих газов. По-хорошему, эти газы должны сгорать в камере дожига. Но на практике из за влажности дров этих газов слишком много и сгореть они не могут, потому что попросту нет воздуха, а без него нет горения. Нужно покупать сухие дровишки – это первый минус.

Если не использовать сухие дрова, то из первого минуса вытекает второй. Поднимаясь вверх по дымоходу, маслянистые фракции газов прилипают к поверхности трубы. В полости трубы капли конденсата, стекают вниз, формируют своеобразные наросты древесной смолы. Которые, не сгорая, застывают и «преграждают» путь поднимающимся вверх уходящим газам, до тех пор пока не перекроют дымоотвод совсем. Значит второй минус — печь часто засоряется.

Устройство и принцип работы

Эта необычная печка нашла применение во многих областях. Так, ее можно использовать не только для отопления жилых помещений, теплиц, гаражей и мастерских. В европейских странах булерьяном прогревают сауны и бани! Это довольно хороший гибрид старой-доброй буржуйки с дровяной печкой длительного горения. Работа устройства основана на принудительной конвекции. В топку ведет серия изогнутых дугой труб вверху и внизу. В нижних проемах циркулирует холодный воздух, который, проходя через топку, быстро нагревается и выходит через верхние отверстия. Таким образом происходит быстрое прогревание помещения.

Температура, которая образуется в процессе работы булерьяна, настолько высокая, что с легкостью может прогреть даже небольшой двухэтажный дом. Кроме того, есть возможность совместить печь с водяным контуром отопления, получив двойную выгоду – теплый дом и горячую воду. О водяном отоплении булерьяном мы расскажем чуть позже, а пока рассмотрим более подробно устройство печи.

Булерьян способен функционировать в двух режимах. Сначала печка быстро разогревается и равномерно распределяет тепло по комнате, а затем переходит в режим медленного сгорания. На первых порах топливо придется подкладывать весьма часто, но только чтобы как следует разогреть булерьян. Когда это случится, топку можно «кормить» всего лишь дважды в сутки.

Когда дрова полностью сгорают в топочной части, то продукты горения по конвекционным патрубкам перемещаются в отсек вторичного сгорания, где и осуществляется дожигание воздушно-газовой смеси при экстремально высокой температуре. В результате КПД устройства составляет не меньше 80%. Наглядный принцип работы булерьяна можно посмотреть в видео ниже:

Если вы вознамерились собрать булерьян своими руками, должны вас предостеречь – дело это не из простых. Помимо профессиональных навыков сварки вам потребуется масса специального оборудования и вагон терпения. Приготовьтесь к тому, что за один день такую печь не построить, и придется повозиться. Некоторые детали можно заказать в слесарной мастерской, другие – купить в готовом виде.

За основу печи была взята схема конвекционного воздушного котла или попросту калорифера. Широкая дверца топки должна быть полностью герметичной. К ней проходит поддувальный патрубок с дросселем, который регулирует мощность. Иногда рукоятку дросселя оснащают специальной температурной шкалой с ограничительным упором, чтобы печь не перегрелась. При необходимости дроссель можно перекрыть для погашения или пресечения тяги.

Для повышения эффективности и производительности булерьяна необходимо тщательно утеплить дымоход. Чаще всего для этого используют недорогую минеральную вату, укладывая ее слоем толщиной не меньше 3 мм. Также вам потребуется соорудить поддувало для поступления воздуха в топку. Также можно организовать зольник на всякий случай, однако такая печка практически не оставляет отходов. Благодаря двойной задней стенке эффективность работы усиливается. В отдельных моделях можно наблюдать двухслойный корпус.

Как работает печь «булерьян»

Функционирование топочного узла в такой конструкции отдаленно похоже на работу газового котла. Топка состоит из пары камер. В первой камере медленно тлеет топливо, образуя несгоревшие окончательно газы. Они догорают уже в следующей камере, что обеспечивает принудительную подачу воздуха посредством установленных форсунок.

Благодаря «двойному» сжиганию отходов почти не остается, а КПД превышает 80%.

Есть три возможных метода регулировки температуры:

• с помощью шибера (регулятора), установленного на дверке;
• посредством шибера, закрепленного на дымоотводе;
• сочетанием двух предыдущих способов, что позволяет комплексно управлять подачей воздуха.

Как уже отмечалось в начале статьи, одной из особенностей конструкции «булерьяна» можно назвать специальные трубки, утопленные в топочную камеру на две трети своего диаметра. Это и обеспечивает быстрый обогрев помещения.

Такие печи выполняют сразу две функции:

• быстро разогревают воздух до необходимой температуры;
• длительное время поддерживают эту температуру.

Более того, они не сушат воздух и не раскаляются при работе.

Как топится булерьян

Вначале, когда необходимо быстро прогреть помещение, в топку закладывают сухое и быстро горящее топливо, хоть бумагу или картон. С тех пор, как в продаже появились пеллеты, и канадцы, отправляясь в очередной лесозаготовительный вояж, берут с собой 2-3 мешка; на сезон хватает.

Дроссель и шибер полностью открывают, топливо разжигают, дверцу топки закрывают. Горение при этом пламенное, с «буржуечным» КПД в 20-40% (а не 5-7%, как пишут рекламщики булерьянов для сравнения). Из 4-х трубных батарей при этом валит по 4-6 кубов воздуха в минуту, разогретого до 130-140 градусов, и помещение быстро прогревается.

Разгонную закладку топлива дают такую, чтобы оно прогорело до углей за 3-4 мин до окончания прогрева, тут нужен некоторый опыт. Если в дверцу буллера встроено термостойкое стекло, через него следят за горением. Но можно, только неудобно, делать это, просто подглядывая в поддувало.

Как только догорело до углей, на них кладут крупные чурбаки. Чем крупнее, тем лучше. Можно один, лишь бы в топку влез. Можно заложить торфобрикеты или те же пеллеты, они топливо универсальное. Дроссель поддувала теперь прикрывают до нужного положения, или до упора в передвижной ограничитель шкалы мощности. Шибер закрывают до упора, т.е. на 3/4.

Буллер при этом переходит в режим тления с частичным пиролизом и газификацией. Воздух из батарей выходит с температурой 60-70 градусов, а тело печи остывает до 50-55. Даже свалившись ночью на буллер в костюме Адама, заругаешься, но не обожжешься.

Называть буллер печью пиролизной или газогенераторной, как часто делают, неправильно. Соотношение тепла, передаваемого воздуху непосредственно от тлеющей массы топлива и дожигаемых пиролизных газов, непрерывно меняется в процессе сгорания одной закладки при неизменном положении дросселя и шибера.

Особенности топки

Первая – теплопроводность воздуха мала даже сравнительно с его, тоже малой, теплоемкостью. Поэтому «раскочегаривать» буллер нет смысла: воздух не успеет принять лишнее тепло, и ему не останется ничего иного, как вылететь в трубу.

Оптимальная температура в тлеющей массе буллера – 550-650 градусов. Это обеспечивает довольно высокую долговечность печи, сваренной их обычной конструкционной стали толщиной 4-10 мм, в зависимости от мощности. Но пиролиз при такой температуре идет слабо и не до конца, что приводит к некоторым ненужным и неприятным эффектам. Далее мы поговорим о них подробнее.

Если же поднять температуру в топке до 800 градусов и выше, то не только КПД упадет. И сталь корпуса не только прогорит, но и подвергнется термохимической коррозии из-за наличия в дымовых газах углеводородных радикалов и окислов азота. Избежать их образования можно, подавая воздух раздельно в топку и дожигатель, но это будет уже не буллер, а другая печь. Сложная в эксплуатации и способная оказаться опасной.

Именно поэтому производители булерьянов категорически запрещают топить их углем и коксом. Карбон не горит, если остынет ниже 800-900 градусов. А дать больше воздуха, чтобы не погас – не только КПД упадет, но и дорогая печка из спецстали прогорит до дыр за сезон-два. Претензию не примут, случай не гарантийный.

Облагораживание и модернизация

Самодельный Булерьян имеет не привлекательный внешний вид, поэтому может испортить обстановку в помещении собой. Часто для того чтобы исправить эту проблему конструкцию облагораживают и модернизируют, наваривая на скелет дизайнерские детали или различные кованные элементы.

Главное понимать, что очень важна в работе данной системы качественная циркуляция воздуха, поэтому все отверстия должны быть раскрыты:

Если же отопительная система установлена в гараже или теплице, то облагораживать её не обязательно, эстетический вид она не испортит, а эффективность можно потерять, если излишне модернизировать печь.

Разводка тепла по комнатам дома

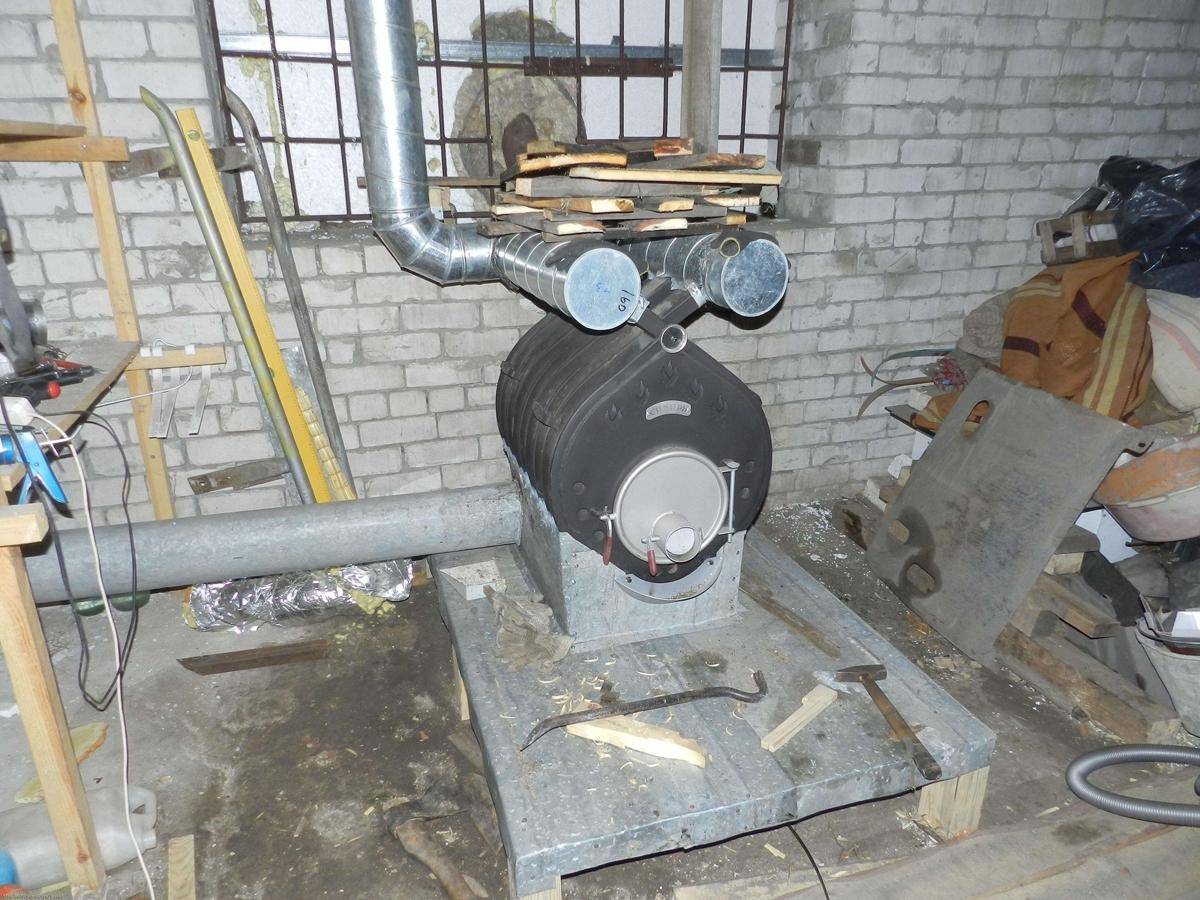

Использование Булерьян в многокомнатных постройках малоэффективно, потому что она не способна обогреть большие площади. Чаще всего подобные системы используют в теплицах, гаражах и сараях. Но некоторые хозяева устанавливают эту печь и на дачах, используя для этого разводку теплого воздуха по нескольким комнатам в доме. В этом случае используется та же система разводки что и при установке камина:

Следует помнить про качество вентиляции в этом случае, лучше всего с установкой разводки теплого воздуха справится специалист в этой сфере.

Улучшение внешнего вида

Безусловно лучшим способом облагораживания и придания эстетического вида печам Булерьян является кирпичная или каменная кладка. Главное это оставить все отверстия открытыми, как для входа холодного, так и для выхода горячего воздуха.

Все каналы печки спрятаны

Украсить интерьер с использованием кирпича и печи можно не встраивая саму конструкцию внутрь кладки, как сделали это в таком решении:

Кирпичная стена

В европейских странах эту печь используют как элемент декора, что можно сделать и в случае с самодельной конструкцией, встроив её, в камин или обложив систему отопления кирпичной кладкой, как на фото ниже:

Булерьян под камин

Переделка буржуйки под жидкое топливо

Бренеран, это переделанная буржуйка, печь с наваренными сверху трубами для нагрева воздуха в помещении. Переделка происходит таким же образом как изготовление Булерьян, которое описывается в этой статье выше.

Установка водяного контура

Для того чтобы повысить эффективность отопительной системы, внутрь твердотопливной печи наваривается водяной конур, который при нагревании воды внутри себя, позволяет обогревать батареи, установленные в помещении. Такая топка очень популярна в сельской местности, так как являются твердотопливными котлами длительного горения. Недостаток таких котлов в том, что трубы внутри которых нагревается водяная жидкость, забирают часть энергии и понижают КПД печи, но если вам нужно обогреть большое количество помещений, то это будет более эффективное решение проблемы чем их обогрев при помощи теплого воздуха.

Для того чтобы правильно установить водяной контур, лучше всего вызвать специалиста или купить готовую систему, в которую затем вмонтировать систему водяного отопления самостоятельно. Так как для правильного функционирования этого вида отопления нужна конструкция, изготовленная с учетом определенных факторов наклона, необходима установка насоса и выхода конденсата, лучше всего установку водяного контура доверить профессионалу.

Но если вы всё же решили выполнить эту систему отопления самостоятельно, то ниже предлагается правильная схема водяного отопительного контура:

Принцип работы булерьяна

Главной особенностью булерьянов является использование системы труб, опоясывающих топочное отделение. Подсасываемый снизу печи холодный воздух проходит через эти трубы, мгновенно нагреваясь до температуры в 100С и более, после чего под действием конвекционных сил выбрасывается вверх. При этом печь способна подобным образом нагревать до нескольких кубометров воздуха в минуту, не используя никаких воздухонагнетательных устройств. А благодаря тому, что нагреваемый воздух не вступает в непосредственный контакт с открытым огнем, его влажность остается на комфортном уровне.

Поэтапное изготовление печи длительного горения

После теоретической части и сбора необходимых материалов, можно переходить к практике. Печь булерьян своими руками собирается в несколько этапов.

Первый из них – подготовка конвекционных труб. С помощью трубогиба им придается нужная форма. Как правило, количество колеблется от 6 до 8 шт. Больше или меньше делать нет смыла – теряется КПД. Из этих изогнутых труб формируется каркас (кто-то использует точечную сварку, а кто-то делает специальную рамку).

Собрав основу из труб, замеряем расстояние между ними и нарезаем из листового металла полосы необходимой ширины. После того как мы их приварим, наверху должно оставаться 1/3 трубы.

Следующий этап – изготовление колосников. Их можно сварить из уголков, арматуры или купить в магазине. Я склоняюсь к последнему варианту – заводской колосник отливается из чугуна, что автоматически повышает срок его эксплуатации (цена редко превышает 500–800 р.). Правда, и он рано или поздно выйдет из строя. Поэтому приварите внутри камеры сгорания для него упоры, это облегчит замену.

Изготовление верхней перегородки. Она монтируется в верхней части печи и отсекает открытое пламя от дымохода. Стенки камеры сгорания сложной формы – закругленные, поэтому лучше сначала изготовить лекало из картона, а, потом, отталкиваясь от него, вырезать металлическую деталь. В перегородке оставляем/прорезаем отверстия (не менее 7% от всей площади). Приваривая её на место, убедитесь в герметичности швов.

Из того же листового металла вырезается круг – задняя стенка печи. В этом случае тоже лучше воспользоваться картонным лекалом. Не забудьте сделать отверстие под патрубок дымохода (диаметр 100 или 120 мм).

Самый сложный этап – изготовление передней стенки и дверцы. Впрочем, стенка вырезается, как и задняя, по лекалу, единственное отличие – отверстие в ней делается не для дымохода, а для дверцы, и оно должно быть выше колосника. Кстати, чем дверца больше, тем крупнее дрова вы сможете закладывать в печь. По периметру этого отверстия наварите металлический бортик/полосу в 1 см – он понадобится для герметичности.

Размеры самой дверцы должны быть чуть больше подготовленного отверстия. К вырезанному металлическому кругу привариваем две полосы высотой примерно 1,5 см (можно воспользоваться кольцами от туб). Расстояние между ними равняется ширине бортика, приваренного к передней стенке. В получившийся паз укладываем асбестовый шнур – уплотнитель.

Изготовление дроссельной заслонки на дверцу. Для этого нам понадобится обрезок трубы длиною в 10 см и диаметром в 2,5 см. Это корпус будущей заслонки. Отступаем от его края на 3–4 см и прорезаем два отверстия (сверху и снизу). В них вставляем металлический стержень, загнутый с одной стороны. Это ручка-ось, на которую будет крепится заслонка. Из листового метала вырезаем круг, его диаметр должен соответствовать внутреннему диаметру корпуса. Вы только что изготовили заслонку. Её нужно приварить к стержню внутри корпуса. После чего всё собранное устройство крепится сваркой к дверце.

В верхней части заслонки сделайте небольшую прорезь – небольшое количество воздуха должно постоянно поступать в камеру сгорания. Кстати, шибер-заслонка на заднюю стенку изготавливается аналогичным образом. Не забудьте его поставить на место. На заключительном этапе приварите к передней стенке и дверце петли и навесьте её. В целях пожарной безопасности еще раз проверьте целостность швов.

Под изготовленную печь можно сварить подставку из арматуры, уголков или выложить из кирпича. Кстати, если вас смущает дизайн изделия, его можно покрасить термостойкой краской.

Количество плюсов
, которыми обладает печь «Булерьян» способствует тому, что популярность
её среди владельцев
частных секторов, гаражей, дачных домов и других похожих сооружений за последние годы сильно возросла
.

Решающим
фактором выбора
именно этой чугунной печи в качестве отопительного прибора различных помещений выступает уникальность
конструкции устройства и высокие показатели его КПД
(коэффициент полезного действия), которые составляют около 80%
.

Сочетание малого
расхода отопительного
материала с максимальным
по времени процессом горения, делает покупку печи Булерьян очень выгодным
приобретением. Правда стоит такая печка не дешево
(цены в магазинах стартуют с отметки в 10 тыс. руб
.). При желании и умении пользоваться сварочным аппаратом изготовление печи Булерьян возможно и в домашних условиях
.

Устройство и принцип работы печи

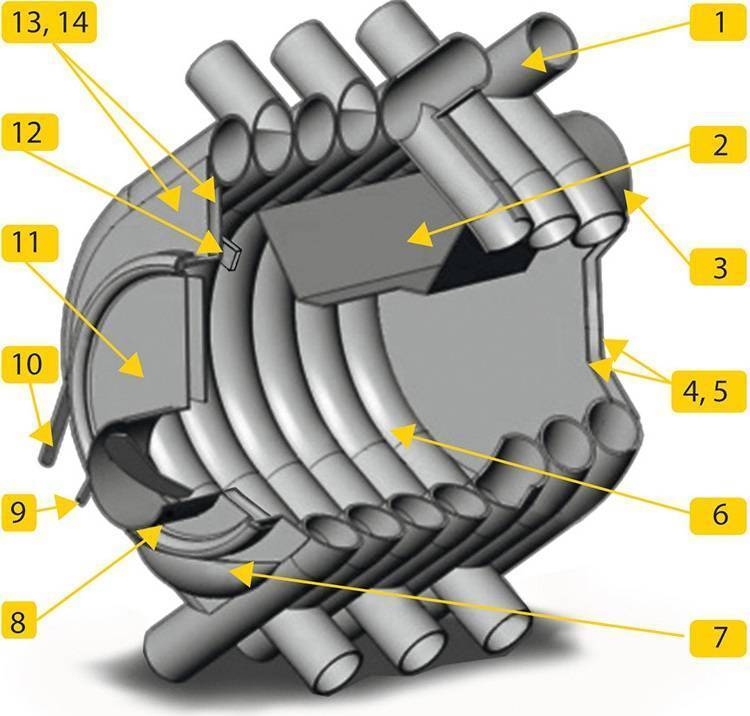

На схеме устройство печи Булерьян выглядит следующим образом:

Устройство печи довольно простое. Внешне — это стальной цилиндр, из которого выходят изогнутые трубы, квадратной или круглой формы. Само устройство схоже с печью — калорифер, на основе которой, печь и была сделана изначально.

Вся работа печи Булерьян основана на принципе конвекции потоков воздуха. Корпус конструкции выполнен из стали в виде котла, за что некоторые называют печь котлом. Толщиной от 4 до 10 мм и покрыт термоустойчивой краской. Трубы изогнуты к центру и «утоплены» на 2/3 в корпус, составляя часть основного механизма печи. Внутри корпуса располагается двухъярусная топка, которая ничем не защищена и ее объем напрямую зависит от объема основного цилиндра. Перфорированным стальным листом топочная камера делиться на два яруса: нижний и верхний.

Общую площадь камеры, около 8%, занимает верхний отдел, в котором осуществляется, дожег летучих соединений, поступающих с нижней камеры (топки).

Дверца для топочной камеры, как и сам корпус, изготовлена из прочной стали, а в некоторых моделях в дверце присутствует вставка из жаропрочного стекла. Сама дверца имеет большие размеры, которые позволяют закладывать в печь большие дрова, а также закрывается плотно и имеет надежный замок, который не позволит дверке открыться во время топки. Расположенный на дверке регулятор подачи воздуха с подвижным дросселем (дымовая заслонка) позволяет регулировать силу тяги и выбрать подходящий режим работы печки, которых в этой модели два:

• Режим растопки.
• Режим медленного горения.

Первый режим позволяет быстро разогреть печь. В топочной камере устанавливается температура, а вырабатываемое тепло равномерно распространяется по всей отапливаемой площади.

Во втором режиме камера заполняется большим объемом дров, которые тлеют в результате настройки дымовой заслонки на минимальную подачу воздуха. При таком режиме одна закладка может тлеть 10-12 часов и при этом обогревать помещение.

Принцип работы у канадской печи такой: при растопке корпус печи нагревается и провоцирует высыхание холодного воздуха через трубы буллера. Проходя через трубы, воздух нагревается до высокой температуры и выходит вверх через выпускные отводы, благодаря чему происходит быстрый нагрев помещения.

Схема принципа работы печи Булерьян

Остывший воздух снова оседает на полу и опять же попадает в трубы. Говоря простым языком, круговорот воздуха происходит постоянно и, тем самым, прогревая полностью воздух в помещении.

Движение воздушных масс происходит за счет естественной конвенции и не вступает в контакт с огнем, проходя через трубы, благодаря чему сохраняет кислородное насыщении и комфортную влажность.

Порядок изготовления

Согнуть трубы можно трубогибом.

Если вы профессионально владеете сварочным аппаратом, то сделать своими руками печь Булерьян достаточно просто.

Работа состоит из нескольких этапов:

1. Согнуть 8 труб.
2. Подготовить двери и заслонки.
3. Собрать трубчатый каркас и обустроить топку.
4. Установить дверки заслонок.
5. Проверить в эксплуатации.

Необходимые материалы и инструменты:

• толстые отрезки труб до 1,2 метра;
• металлический лист (40-60 мм);
• аппарат для сварки;
• специальная установка, которая сгибает трубы;
• труба, диаметром 10-12 см на дымоход;
• уплотнитель асбестовый;
• крепёжные петли и ручки для дверки;
• электроды;

Заготовка печи после предварительной установки и закрепления всех элементов стенки на трубах.

Пошаговое руководство:

1. Подготавливаем 8 труб длиной 1,2 метра и выгибаем их при помощи вспомогательных страховочных планок. Можно приготовить каркас и сразу вставлять в него трубки в шахматном порядке, а потом уже приваривать.
2. Там, где потребуются колосники, привариваем уголки, впоследствии они будут каркасом. Сюда будет укладываться колосниковая решётка и перегородка.
3. На собранном скелете, делаем разметку металлических полос и приварим их. Сверху остаются торчать трубки на их третью часть.
4. Готовим колосники, для этого используем полоски металла или чугун. Делаем их с треугольным сечением, где вершина должна быть внизу. Подготавливаем металлический уголок, куда будут вставляться колосники. Удобно, когда они будут сниматься, чтобы впоследствии можно их заменить.
5. Теперь переходим к изготовлению верхних перегородок, которые делаем из листов металла. Если предварительно приготовить лекала из картона и сделать подгонку под конструкцию, работа намного упростится. Длину перегородки делаем так, чтобы она на ¼ не доходила до дверцы. Вырезаем отверстия в пластине, и всё приваривается на места. Не забываем о герметичности швов.
6. Делаем макет из картона для задней стенки и переносим его на металл. Затем, делаем отверстие для дымохода, обязательно в верхней части и привариваем её герметичным швом.
7. Приступаем к самой сложной детали в нашей конструкции – это передняя стенка и дверца. Вырезаем переднюю стенку и проделываем отверстие под дверцу, которое должно быть выше колосника. Причём, дверца должна быть максимально большой, для удобства забрасывания крупных поленьев. Чтобы дверца была герметичной, привариваем бортик из полоски металла (1 см).
8. Диаметр дверцы делаем больше, чем отверстие и навариваем два кольца с высотой 1,5 см. Они должны обрамлять полосу передней стенки. Если это получилось, тогда вставляем асбестовый шнур между кольцами для уплотнения.
9. Готовим корпус дроссельной заслонки. Можно взять трубку длиною 10 см и диаметром 2,5 см. Отступаем от края 40 мм и делаем два отверстия, располагающиеся радиально. В них вставляем пруток, причём, с одной стороны его загибаем, мы получили ручку заслонки. Теперь следует вырезать круг меньшего диаметра, чем трубы корпуса, получим заслонку, которая вставляется в корпус и приваривается к прутку. Теперь заслонка будет регулируемой.
10. Дроссель, который мы приготовили, крепится к дверке, в верхней её части и делается сварка изделия. Следующим шагом будут запор и петли.

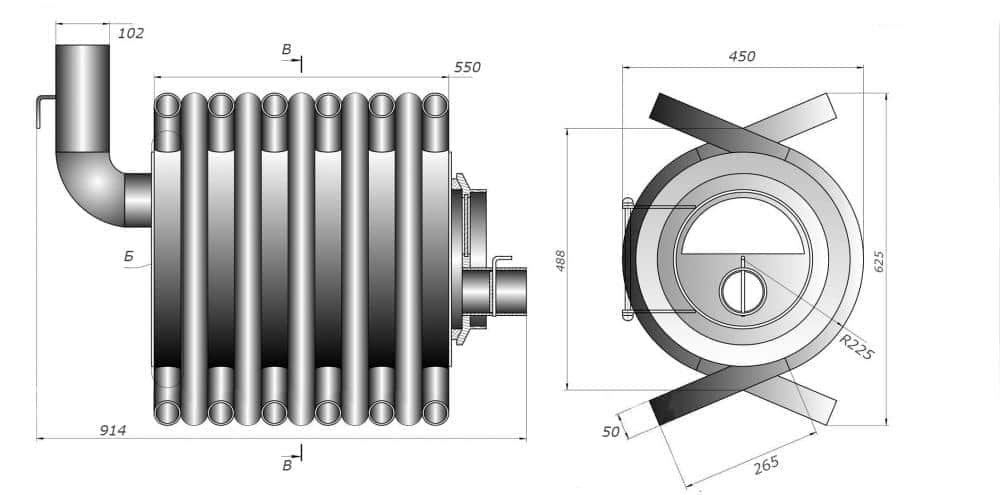

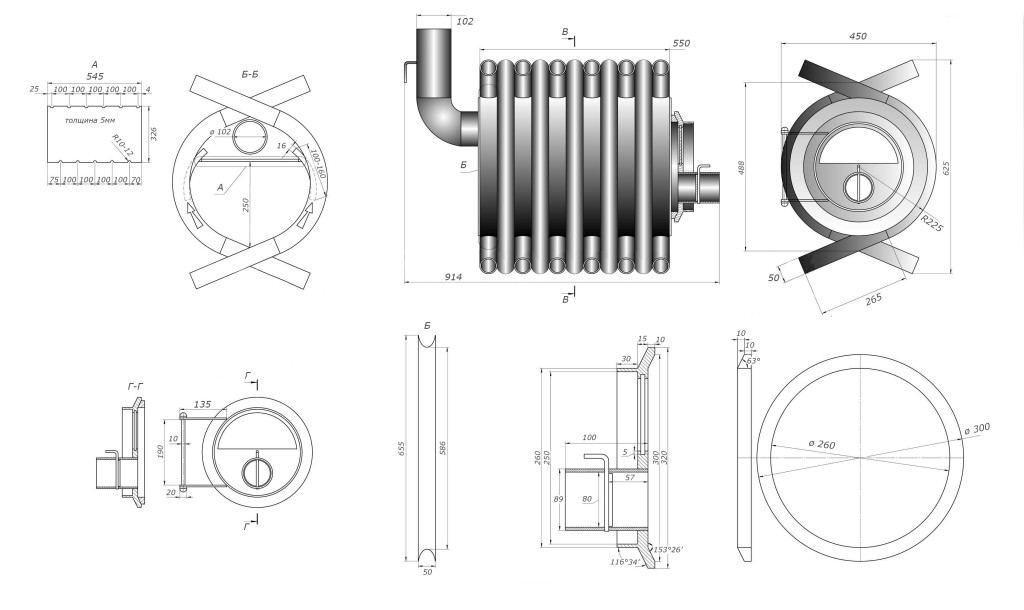

Чертеж печи:

После сборки, следует проверить герметичность всех швов.

На дымоход также готовится заслонка с сектором в 90 градусов. По горизонтальной линии дымоход должен быть длиною в 100 см, далее приваривается вертикальный участок трубы. Заслонка должна крепиться в горизонтальном участке трубки. Она делается также, как и дроссельная заслонка.

https://youtube.com/watch?v=f2kPfaiW3A4

Печь булерьян своими руками: последовательность действий

1. Берутся равные отрезки металлической трубы диаметром 45-50 мм в количестве 8 штук и изгибаются в средней части при помощи трубогиба на угол приблизительно 80 градусов. Для печи средних размеров достаточно труб длиной 1-1.5 м. Затем при помощи сварки изогнутые конвекционные трубы соединяются в цельную конструкцию. Приваривать их нужно симметрично, выпускной частью наружу.

2. Получившееся тепловыводящее сооружение будет попутно играть еще и роль каркаса. Соответственно, на трубы навариваются полосы металла толщиной 1.5-2 мм, которые станут корпусом печи.

3. Внутри корпуса следует приварить металлическую пластину, расположенную горизонтально. Эта пластина станет полом (поддоном) топочного отделения и имен на ней станут гореть дрова. Поэтому металл для данной пластины лучше выбирать толщиной не менее 2.5 мм. Для облегчения уборки печи поддон лучше всего сварить из двух половин, расположенных под большим углом друг к другу. Чтобы облегчить подгонку поддона частей на свое место, для начала нужно изготовить лекала из картона, а уже потом только приступать к работе с металлом.

4. Изготовление передней и задней стенок печи. Начинать этот этап с подготовки картонного лекала на основе фактически получившихся габаритов печи. Проще всего приложить лист картона к боковине печи и обвести по периметру карандашом. По вырезанному шаблону из листового металла вырезаются непосредственно стенки обогревательного прибора.Для лицевой стенки потребуется вырезать окно для загрузки топлива. Диаметр этого окна должен составлять приблизительно половину диаметра печи, центр отверстия следует сместить чуть ниже оси самого сооружения. По периметру окна снаружи навариваем кольцо из полосы листового металла шириной 40 мм.

5. Задняя стенка изготавливается аналогичным образом, только отверстие должно располагаться в верхней части стенки, а его диаметр должен соответствовать диаметру труб отвода. Обе стенки привариваются на свои посадочные места.

6. Дверка печи. Выполняется она из листового металла, вырезанного по диаметру окна в передней стенке печки. На металлический круг по периметру наваривается узкая полоса металла, улучшающая герметичность дверцы. Кроме того, к крышке дверцы необходимо вырезать отверстие и вварить в него поддувало с клапаном.

7. С внутренней стороны дверцы потребуется установить теплоотражающий экран, для чего из металла вырезается полукруг соответствующего диаметра и на металлических проставках вваривается во внутреннюю часть дверки.

8. Подвешивается дверка на металлических петлях, приваренных к наружной стенке печи. Воспользоваться можно либо петлями промышленного изготовления, либо самостоятельно сконструировать их из обрезков металла. Это же касается и замка дна дверцу.

9. Дымоход. Т-образный отвод-дымоход монтируется на отверстие в задней стенке печи. Для его создания берется необходимой длины отрезок металлической трубы диаметром 110 мм. На высоте выходного отверстия в задней части печи в трубе делается вырез для установки отвода с клапаном.

Сам клапан также можно изготовить своими руками. Для этого по внутреннему диаметру отвода вырезается металлический круг, а в самом отводе просверливается отверстие таким образом, чтобы ось клапана можно было вставить в него горизонтально. После этого все конструкция собирается и приваривается. На наружную часть оси наваривается еще один прут, становящийся ручкой. Данную ручку потребуется оснастить либо деревянными, либо термостойкими пластиковыми накладками.

Теперь достаточно лишь из остатков труб изготовить металлические ножки для печи.

Ножки для печи

При этом важно, чтобы корпус печи булерьяна располагался на высоте не менее 30 см от уровня пола. Это увеличит тягу в конвекционных трубах, чем обеспечится большая эффективность всего отопительного прибора

Разновидности с фото и география использования булерьяна

Для того чтобы понимать отличие между булерьяном, бренераном, буллером, печью Бутакова и другими видами конвекционных печей, подробнее разберёмся во всех нюансах. Прежде всего, о — это бренд немецкой компании Bulerjan, который занимается выпуском супер-буржуек. Нередко печи этого типа называют более коротким словом буллер. «Бренеран» — такие же агрегаты, но выпускаемые отечественными заводами по лицензии. Разработанная в России профессором Бутаковым печь по принципу действия очень схожа с первоначальной конструкцией, однако имеет некоторые отличия:

• утопленные в корпус конвекционные теплообменники;
• кубическая форма корпуса вместо цилиндрической;
• применение зольника и колосниковой решётки;
• плоская платформа в верхней части корпуса для подогревания еды.

На самом деле применение колосниковой решётки в газогенераторном агрегате излишне, поскольку интенсивное горение дров предполагается лишь в первые минуты после розжига. К тому же непонятно её предназначение, учитывая, что она находится ниже уровня поддувала. Есть сомнения и в эффективности площадки для установки кастрюли или чайника. При выходе на рабочий режим температура булерьяна редко достигает даже 75 °С, поэтому для разогрева пищи потребуется немало времени.

Печь Бутакова представляет собой модернизированный булерьян

Несмотря на то что отопительный прибор изначально разрабатывался как печь с воздушным теплообменником, некоторые умельцы закольцовывают конвекционные каналы, подключив их к водяной системе отопления. Получившийся аквабуллер, конечно же, имеет право на существование, однако целесообразность такого решения сомнительна. Во-первых, теплоёмкость воздушной среды в 800 раз меньше, чем у воды, поэтому печь, рассчитанная на конвекцию, в условиях жидкостного теплообмена будет работать с пониженным КПД. Во-вторых, даже если бренеран взять в качестве агрегата длительного горения, то это тоже нерационально, поскольку существуют более подходящие специализированные конструкции твердотопливных котлов, использующих пиролиз. Несмотря на это аквабуллеры нашли своё место в линейке агрегатов, представляющих собой модернизированный булерьян.

Водяная рубашка превращает конвекционную печь в водогреющий котёл, который называют аквабуллером

Несмотря на то что изначально калориферная печь разрабатывалась для бытового использования, в настоящее время булерьян широко используется во всех сферах хозяйственной деятельности:

• для отопления дач и загородных домов, в том числе деревянных;
• в производственных цехах;
• для обогрева подсобных помещений;
• в гаражах и мастерских;
• в банях и саунах;
• для поддержания необходимой температуры в теплицах;
• в качестве отопительных агрегатов загородных кафе и ресторанов;
• для обогрева административных зданий в сельской местности и т. д.

При установке булерьяна обязательно учитывают мощность и габариты отопительного агрегата, поскольку от этого зависит, сможет ли прибор равномерно отапливать всё помещение

Не менее важно правильно выбрать место установки канадской печи, по всем правилам оборудовать дымоход и обеспечить его регулярное обслуживание

Схема установки конвекционного агрегата
