Освещение гаража: выбор и подключение светильников, монтажные работы

Выбор светильников и их расположения

Разместить свет освещая все рабочие зоны.

Для регулярной работы с автомобилем рекомендуется сделать общую и локальную схемы освещения. Общая подсветка удовлетворит основную потребность в световом потоке, а локальная — точечно осветит рабочие зоны.

Общее освещение

Для освещения всего гаража стоит использовать накладные светильники. Они занимают немного места и подходят для потолочного и настенного размещения.

К лампам для общего освещения предъявляются следующие требования:

1. Они должны быть закрытого типа и иметь прочное защитное стекло.
2. На светильники, прикрепленные ниже 1 м от пола, нужно установить металлическую решетку, предохраняющую их от механического повреждения.
3. На пути излучения должен располагаться рассеиватель.
4. Общий световой поток нужно разделить на несколько источников, в помещении не должно быть резкого градиента освещенности и теневых зон.

Локальная подсветка

Для освещения верстака, рабочего стола или отдельных зон машины могут потребоваться дополнительные лампы.

Правильно установленный светильник отвечает следующим требованиям:

• находится вне поля зрения при работе;
• не раздражает и не слепит глаза;
• хорошо освещает рабочую зону;
• прочно фиксируется в заданном положении (для подвижных приборов).

Единственный локальный светильник желательно делать переносным или монтировать на поворотный кронштейн. Это позволит поворачивать источник света, направляя поток на нужную часть машины или другой конструкции.

Выполняем все правила установки.

Особенности подсветки помещения

Гараж представляет собой техническое помещение, предназначенное для стоянки и ремонта транспортного средства. Поэтому здесь существуют определенные требования к освещению, которое должно в полной мере отвечать предназначению помещений. К этим требованиям относятся:

• равномерное освещение пространства;
• обязательное наличие дополнительного освещения, которое должно организовываться различными типами светильников: рабочее, местное, аварийное и т.д.;

Вариант освещения гаража

реализовываться с помощью безопасных и экологически чистых осветительных приборов. Лампы здесь также должны иметь высокую степень пожаробезопасности, а также устойчивости к воздействию влаги, различных химических веществ и пыли.

В связи с такими требованиями светильники, применяемые в данном помещении, должны обладать следующими качества:

• иметь высокую защиту от различного рода механических воздействий. Дело в том, что лампы в гараже располагаются достаточно близко как к людям, так к инструментам и самом транспортному средству. Поэтому они в любой момент могут получить серьезные повреждение по самым различным причинам: машина проехала дальше обычного, человек не удержал в руках инструмент и т.д. Для повышения защиты здесь можно использовать антивандальные решетки и дополнительные средства упрочнений корпуса осветительного прибора;
• высокая степень защиты лампы от влаги;

создание качественно светового потока, лишенного слепящего и стробоскопического эффекта.

При этом желательно, чтобы светильники потребляли как можно меньше электроэнергии. Под вышеописанные параметры подходят светодиодные и люминесцентные приборы. Какие же светильники, или вернее сказать источники света, лучше? Конечно же светодиодные и тому есть масса подтверждений.

Упрощенный расчет освещения

Очень часто, организуя освещение в гараже, автовладельцы не утруждают себя расчетами, а действуют по наитию: «Вот тут светильник, там светильник. Будет мало – приколочу еще пару». Но при просчете придется все серьезно переделывать. Не проще ли посидеть полчаса в теплом кабинете с ручкой и листом бумаги, чем три дня ковыряться в пыльном гараже и долбить стены, переделывая огрехи организации освещения? Поэтому берем ручку с листком бумаги и считаем.

Согласно СНИП 23.05.95 или его актуализированной версии СП 52.13330.2011 норма освещенности гаража (бокса) во время ремонта транспортных средств равна 200 люкс (лк). 1 люкс это 1 люмен (лм) на 1 метр квадратный (м²). Люмен – это единица измерения светового потока. Предположим, у нас стандартный гараж 6х4 м. Сделаем расчет для обычных ламп накаливания.

Площадь гаража – 6х4=24 м². Светоотдача ламп накаливания – 10-15 лм/Вт (см. раздел «Выбор ламп для гаража»). Чтобы создать освещенность в 200 лк на 1 квадратном метре, необходима мощность:

200 люкс/10 лм=20 ватт.

Площадь гаража у нас 24 м², значит, общая мощность ламп для такой площади должна составлять:

20х24=480 Ватт

Округлим до 500 Вт. Если будут использоваться лампы другого типа, то расчет нужно вести исходя из создаваемого ими светового потока (светоотдачи). Данные по светоотдаче для каждого из типов ламп я приводил в разделе выше.

Вот и весь расчет. Осталось только равномерно распределить полученные ватты по площади помещения, выбрав оптимальные места для установки светильников. Этим мы сейчас и займемся.

Параметры мощности

В плане подбора ламп в гараже мы уже определились с тем, какое освещение будет лучше и правильно выбрать. Преимущественно выбираем светодиодные светильники, поскольку они расходуют минимум электроэнергии, но при этом обеспечивают высокоэффективное свечение.

Но не менее важным критерием выбора является мощность светильников. Для освещения рабочих зон гаража следует придерживаться достаточно простой нормы. Она предусматривает 20 Вт светового потока на 1 квадратный метр помещения. Но это при условии, что вы будете использовать обычные лампы.

Подход при применении светодиодов несколько иной. Разница по единичной мощности здесь составляет порядка 7-8 раз. То есть для полноценного светодиодного освещения 1 квадратного места пространства в гараже достаточно 2,5-3 Вт.

При стандартной площади гаража от 20 до 24 квадратных метров, подсветка будет включать в себя нужное количество ламп при их суммарной мощности 60 Вт. Но ещё 20 Вт следует добавить в качестве запасной подсветки, которая будет работать как переносная система и зона подсвечивания рабочего стола, верстака или станка.

Если гараж планируется использовать для проведения различных ремонтных работ, а также покрасочных мероприятий, придётся увеличить освещение в несколько раз. По сравнение с обычной подсветкой в 60 Вт для покраски и ремонта мощность освещения должна составлять не менее 180 Вт

Причём основную часть светильников рекомендуется устанавливать по периметру помещения на стенах, в меньшей степени акцентируя внимание на потолочном освещении

Пошаговая инструкция организации освещения в гараже

Процесс организации освещения в гараже требует соблюдения некоторой последовательности действий. Сначала должен быть выполнен расчет необходимого количества осветительных приборов и их мощности с учетом размеров. После этого нужно точно определить расположение источников света в общей и локальной системах.

Затем может быть составлена схема расположения электропроводки. Нужно еще раз проверить правильность расположения осветительных приборов. Затем нужно купить все необходимые инструменты и материалы. После этого необходимо выполнить монтаж электропроводки и источников света. В последнюю очередь выполняется диагностика правильности проведения установки.

Выбор схемы электропроводки в гаражном помещении

При обустройстве освещения в гараже наиболее часто выбирают самые простые схемы, которые включают в себя следующие элементы:

• вводной автомат;
• автомат для общих розеток;
• автомат для питания всей системы;
• проводка и точки расположения потребляющих элементов.

При установке светодиодных ламп в схему также включают понижающий трансформатор. Для сварочного аппарата, смотровой ямы и мощных приборов требуется установка специальных автоматов срабатывания.

Проводка может быть как скрытой, так и наружной. Скрытый вариант должен монтироваться до нанесения штукатурки. Часто ее располагают в щелях между блоками. Наружная проводка монтируется в пластиковые гибкие трубы или кабель-каналы. Это нужно, чтобы защитить провода от случайного повреждения, влаги и грызунов.

Выключатели не должны располагаться слишком близко к воротам, окнам и косякам. Кроме того, они должны локализоваться не менее чем в 15 см от нагревательных приборов. Повороты проводки должны быть под прямыми углами на расстоянии не менее 10-15 см от потолка и пола. При этом розетки должны располагаться на уровне не менее 60 см над уровнем пола.

Расчет количества и мощности точек освещения

Норма освещенности гаража составляет 20 люкс. Эта единица выступает частным от деления светового потока, обозначающегося как Лм на количество м².

Таким образом, чтобы рассчитать необходимую освещенность, важно рассчитать площадь гаража. Если его длина составляет 6 м, а ширина 4 м, получается что площадь помещения – 24 м².Для вычисления необходимого уровня освещенности следует 20 люкс умножить на 24 м².Таким образом, освещенность гаража должна составлять 4800 Лм

Затем полученный результат следует разделить на показатель светоотдачи выбранного типа ламп. Дополнительно нужно учитывать цвет стен, высоту потолков и другие параметры. Нередко требуется прибавлять до 10-25% освещенности к полученному при расчете результату.

Выбор расположения источников света

В гараже рекомендуется установка общего освещения. Чтобы поток падал равномерно на пол всего помещения, монтируются потолочные светильники по периметру или по центру гаража. Если высота стен более 2,5 м по периметру, можно монтировать настенные осветительные приборы.

Кроме того, рекомендуется выполнять точечную подсветку самых часто используемых зон гаража. Их монтируют над столами с инструментами, верстаком и областями, где будет проводиться ремонт отдельных деталей. Может потребоваться точечное освещение и других зон.

Необходимые инструменты и материалы

При работе над установкой осветительной системы может потребоваться ряд инструментов и материалов. К необходимым материалам относятся:

• кабель;
• выключатели;
• лампы;
• гофрированная труба;
• автоматы;
• светильники.

К инструментам, которые могут потребоваться при установке системы освещения, относятся:

• мультиметр;
• дрель;
• штроборез;
• перфоратор;
• сверла;
• шуруповерт;
• плоскогубцы;
• кусачки;
• строительный уровень.

При монтаже проводки потребуется емкость для приготовления раствора, шпатель, строительный нож и т.д.

Последовательность работ

Сделать освещение в гараже своими руками несложно. Сначала нужно провести разметку с учетом расположения не только проводки, но и выключателей, светильников и розеток. Нужно поставить в гараж автомобиль, чтобы определить комфортность освещения. После этого следует вывести автомобиль и проделать коронкой все необходимые отверстия в стенках под проводку, розетку и светильники.

Рез нужно очистить перфоратором. После этого нужно закрепить на стенах гофру. Затем проводится монтаж электропроводки. После осуществляется установка щитка, автоматов, светильников и розеток. В последнюю очередь выполняется диагностика работоспособности системы.

Монтаж освещения

Практический опыт, которым обладают владельцы собственных гаражей, позволяет избегать распространенных ошибок. Чтобы потом не пришлось дополнительно тратить время, силы, деньги и другие ресурсы, лучше сразу всё смонтировать правильно. В отличие от обычного жилого помещения, освещение в гараже светодиодными светильниками проектируют так, чтобы LED-устройства помогали не просто ориентироваться в пространстве, а справляться со всеми техническими задачами: осматривать автомобиль, проводить несложный ремонт, легко находить нужные инструменты.

Необходимо распределить и установить все светильники так, чтобы не было «слепых», плохо освещенных углов, чтобы никакие участки не затемнялись. Разумный вариант — осветить равномерно всё пространство, а для рабочих зон создать дополнительную подсветку. Лучше всего монтировать лампы на стенах, которые находятся друг напротив друга, а также над местом стоянки — это позволит избежать тени, которая могла бы падать от стоящего автомобиля. Свой выбор стоит останавливаться на светильниках, которые за счет отражателей или особого покрытия рассеивают световой поток более равномерно. Модели для смотровой ямы должны быть в защитных корпусах, чтобы случайный удар или упавший инструмент не причинили им вреда.

Освещение гаража светодиодной лентой получается равномерным и не требует особых усилий при монтаже

Освещение гаража светодиодной лентой получается равномерным и не требует особых усилий при монтаже

Ключевой параметр — мощность, выражаемая в ваттах (Вт). Потребность в ней рассчитывают по довольно простому принципу: чтобы на каждый квадратный метр площади приходилось по 2–3 Вт мощности. Разумеется, при условии, что она распределяется равномерно, а не сосредоточена вся в одном углу. Например, гараж 6-метровой длины и 4-метровой ширины будет оптимально снабдить лампами по 10 Вт, чтобы в общей сложности их было шесть, семь или восемь. Минимальную мощность (Вт) можно рассчитать, перемножив длину (м) на ширину (м) и умножив на два. Оптимальную мощность (Вт) можно получить, перемножив те же длину (м) и ширину (м), а потом умножив на три. Больше — скорее всего, уже излишне: света окажется слишком много, из-за чего глаза будут уставать.

Отличным вариантом сэкономить станет модульная система подключения. Распределение всей проводки на несколько выключателей позволяет создавать отдельные зоны, чтобы при необходимости включать и отключать освещение в каждой из них. Это лишь один из многочисленных приемов, которые можно использовать, но однозначно один из самых эффективных. Когда требуется осветить только какой-то один участок — согласитесь, крайне неразумно тратить электроэнергию, которая требуется, чтобы освещать все гаражное помещение целиком.

Таким образом, установить в гараже светодиодное освещение — оптимальный вариант для тех, кто хочет позаботиться о комфорте и о безопасности, не забывая при этом экономить деньги. Зная, как рассчитать освещение в гараже светодиодными лампами, как подобрать и как установить LED-светильники и сопутствующие устройства, можно сильно сэкономить, ничего не теряя. Так поступают многие автовладельцы, собственники спецтехники и хозяева ремонтных мастерских. Все затраты на монтажные работы окупаются в буквальном смысле за считаные недели.

С чего начать обустройство освещения?

Освещение в гараже: с чего же начинать монтаж? Во-первых, все взвешенно продумать и, желательно, сделать схематический чертеж. Вот что в нем должно отобразиться:

• определение места входа силового кабеля и расположение электрораспределительного щита:
• выбрать источники света (лампы, светильники и т.д.), определить их расположение;
• определить места прокладки электропроводки;
• обозначить на чертеже места врезки включателей и электророзеток.

Далее, в тщательно подготовленном чертеже предусматриваем:

• возможность подключения прибора отсечки тока при уходе его в землю;
• подключение стабилизатора напряжения;
• выведение линий, предназначенных для приборов высокой мощности.

Также во избежание ошибок при прокладке кабеля измеряем общую длину и прибавляем 15-20%. Это позволит подсчитать длину кабеля и расходных материалов при монтаже.

По готовому чертежу консультанту в спецмагазине будет проще понять, какие комплектующие вас интересуют, а также их количество. А сам чертеж станет инструкцией при монтаже.

В зависимости от назначения линии, используются  различная кабельная продукция:

• на осветительную линию – ВВГ 3×1,5;
• однофазная силовая цепь потребует — ВВГ 3×2,5;
• на трехфазную линию — ВВГ 5×2,5.

Устройства, предназначенные для размыкания электрической цепи, а попросту выключатели, как правило, делают раздельными для основного освещения и для зональной подсветки.

Электророзетки нельзя размещать менее чем в 65 см от пола. Как правило, на гаражный бокс 24 кв.м  устанавливают не менее 4 розеток.

В обязательном порядке рядом со входом в гараж монтируется заземленный электрощит. А рядом, как правило, размещается прибор учета электрической энергии.

Производство в домашних условиях

С целью экономии на приобретении светильников для гаража возникает желание смастерить его своими руками из подручных средств.  Существует много вариантов производства осветительных приборов для гаража, но мы рассмотрим один – потолочный тип для освещения подкапотного пространства.

Для производства лампы для гаража потребуется следующий материал:

• четыре доски размером 20х8 см (можно и больших размеров);
• 2-3 патрона с типом цоколя E27;
• стекло;
• саморезы.

Также потребуется некоторый инструмент для выполнения работ: дрель, лобзик, шуруповерт.

Диодный светильник своими руками

Этапы изготовления диодного светильника включают в себя:

1. На одной доске вырезать 2 отверстия диаметром по размеру патрона 27, чтобы можно было его установить. Расстояние между отверстиями 10 -15 см. отверстия делаются с помощью лобзика.
2. На второй доске сделать такое же отверстие, только по центру. Такое расположение необходимо для того, чтобы лампы, установленные в светильник, не соприкасались друг с другом.
3. Соединяются с помощью саморезов все четыре доски между собой, чтобы в итоге образовался квадрат. Два отверстия должны получиться с одной стороны, а два с другой.
4. В отверстия ввинчиваются патроны, предварительно подсоединив к ним провода. Дополнительно зажимаются с помощью саморезов.
5. С одной стороны (сверху) вырезается из нержавеющей стали лист соответствующего размера и крепится к получившейся конструкции.
6. Конструкция практически готова. Прикручивается к потолку, затем вкручиваются лампочки в патроны.
7. Поверх конструкции устанавливается защитное стекло, которое вырезается по размеру конструкции. Проводку подключаем к сети 220 В. Светильник готов к использованию.

Необходимо учесть некоторые правила безопасности:

При подключении проводки убедитесь в отсутствии напряжения.
Работать нужно осторожно и обязательно в специальных очках и перчатках. Особенно это касается работы с лобзиком, дрелью и стеклом.
Убедитесь в правильности подключения проводки, чтобы не вызвать замыкания сети.
Закрепив стекло, убедитесь в его надежности крепления.
По окончании работ уберите после себя место, особенно осколки стекла.. Таким образом, ловкими движениями получаем простой, но надежный светильник для гаража

Чем мощнее лампы вкрутить, тем больше будет излучение. Но трех энергосберегающих ламп мощностью в 15 Вт будет достаточно

Таким образом, ловкими движениями получаем простой, но надежный светильник для гаража. Чем мощнее лампы вкрутить, тем больше будет излучение. Но трех энергосберегающих ламп мощностью в 15 Вт будет достаточно.

Также сэкономить на электроэнергии Вам поможет установка диммера. Рекомендуем более подробно об этом прочитать.

Выбор ламп для гаража

Для гаражного освещения можно использовать лампы накаливания, галогенные, люминесцентные и светодиодные источники света. Они различаются принципом работы, потребляемой мощностью и величиной светового потока на 1 Вт энергии.

Накаливания и галогеновые

Лампы накаливания работают за счет сильного разогрева вольфрамовой нити. Этот металл обладает высоким удельным сопротивлением, поэтому при прохождении электрического тока интенсивно выделяет тепло. Раскаленная нить излучает свет.

Преимуществами ламп накаливания являются их низкая стоимость, отсутствие мигания при запуске, независимость от температуры воздуха и количества включений. К недостаткам относятся большое энергопотребление (40-100 Вт), низкий коэффициент полезного действия, короткий срок службы (до 1000 часов) и потеря яркости свечения со временем. Свет от вольфрамовой лампы имеет теплый приятный оттенок, светоотдача от 1 Вт мощности составляет 7-15 Лм.

Галогеновые (галогенные) лампы также действуют за счет разогрева металлической нити. Запаянная колба устройства заполнена газообразным йодом или бромом. Газ позволяет повысить температуру нити, увеличить светопередачу и продлить срок службы изделия. Реакция галогенов с вольфрамом препятствует интенсивному испарению металла и снижению яркости свечения из-за конденсации его паров на стенках колбы.

К минусам относятся сильный нагрев колбы и чувствительность к частому включению. Как и стандартные лампы накаливания, они могут давать теплый свет, хотя несколько уступают им в качестве цветопередачи. Светоотдача составляет 15-22 Лм/Вт.

Люминесцентные

Принцип работы люминесцентных (газоразрядных) приборов основан на прохождении дугового разряда и свечении люминофора под действием УФ-излучения. Разница потенциалов на внутренних контактах колбы приводит к образованию дуги. Слой люминофора преобразует ультрафиолетовое излучение разряда в видимый свет.

Газоразрядные приборы потребляют в 4-5 раз меньше, чем лампы накаливания. Каждый ватт мощности отдает 40-60 Лм. Средняя длительность службы прибора — 6000-8000 часов. Из-за низкого индекса цветопередачи (60-80%) люминесцентные источники излучают преимущественно холодный цвет. Частое включение-выключение приводит к поломке встроенного пускоразрядного оборудования.

Помимо инертного газа, в герметичной колбе содержатся пары ртути, поэтому такие приборы нельзя утилизировать вместе с другим мусором.

Светодиодные

Яркое освещение плюс экономность.

В лампах этого типа установлены светодиоды, преобразователь (драйвер), радиаторы охлаждения платы и рассеиватель. При подаче питания происходит соприкосновение двух полупроводников, при контакте которых возникает световой поток.

Светодиодные (LED) источники нечувствительны к тряске, перепадам напряжения, холоду и повышенной влажности. За счет хорошей цветопередачи (80-90%) эти лампы могут излучать как холодный, так и теплый свет. Подобрать цветовую температуру можно по маркировке изделия:

• warm white (WW) — это теплый белый свет, его спектр цветности — от 1800 до 3300 Кельвинов (К);
• neutral white (NW) — естественный белый, его цветовая температура — от 3300 до 5000 К;
• cool white (CW) — холодный белый, излучается лампами со спектром от 5000 К.

Для нежилых помещений подходят светодиоды с цветностью от 3300 К. Холодный свет бодрит и настраивает на работу, но часто вызывает дискомфорт. Для длительной работы в гараже рекомендуется выбрать нейтральные источники.

Светодиодные источники являются самыми дорогими из перечисленных. Цена компенсируется низким энергопотреблением (4-14 Вт) и длительным сроком службы (15000-25000 часов). Светоотдача диодов достигает 100 Лм/Вт. Этот показатель определяется качеством лампы и величиной напряжения на источнике питания.

Сравнительная таблица потребляемой мощности для ламп различного типа.

Световой поток, Лм	Накаливания, Вт	Люминесцентные, Вт	LED, Вт
250	20	5	3
400	40	8	4
700	60	15	10
950	75	19	11
1300	100	26	14
1800	150	36	20

Расчет количества светильников

Отличием гаража от обычного жилого помещения является то, что в нем, как правило, немного окон, что объясняется целью обезопасить помещение и автомобиль. Следовательно, окон в нем мало, а то подчас они и вовсе отсутствуют, поэтому необходимо понять, что потратиться на светильники придется основательно – одной лампочки в центре гаража, даже очень мощной, будет явно недостаточно.

В этом отношении освещение, которое хорошо распределено на зоны, сможет лучше справиться со своими функциями. Нарисовав план гаража на листке бумаги, можно разделить помещение на рабочие зоны и другие места и прикинуть, где и какой мощности лампы будет нужно закупить и сколько.

Так, для гаража небольших габаритов до 20м² подойдет следующая планировка. 2 светильника устанавливаются над воротной рамой, один – над столом, где расположен верстак, и другой – над стеллажами, где хранятся инструменты, запчасти, канистры, а то и запасные колеса. Лучше, если светильники будут находиться на стенах – так они будут светить внутрь полок, а не сверху, оставляя внутреннее пространство при этом темным. Подобным образом настенные светильники смогут лучше осветить гараж при въезде автомобиля и не будут гореть тускло в дневное время, когда лучи солнца заглядывают в гараж.

Зачастую одной лампы достаточно, чтобы осветить верстак, но подчас возникает необходимость провести такие работы как пайка проводов или что-то подобное, где необходимо более яркое освещение. В таком случае не помешает дополнительное освещение на стене непосредственно рядом с верстаком на полметра выше стола, на котором тот стоит. Итак, возле верстака уже нужно два светильника – общего и специального назначения.

Теперь подводим итог – два светильника над воротами, один с улицы, два над верстаком – уже как минимум 5. Прикидываем на плане, как к ним подвести проводку, а также учитываем те светильники, которые будут расположены в яме и будут подключены через трансформатор.

Как проложить проводку к светильникам

Прежде чем мы начнем разбираться с проводкой освещения гаража, имеет смысл поговорить о схеме подключения осветителей.

Общее освещение можно подключить к одной линии и на один выключатель, хотя если правую и левую стороны гаража включать раздельно, то это позволит существенно сократить расход электроэнергии. Это особенно актуально при использовании ламп накаливания.

Поскольку общая мощность осветителей довольно высокая, в качестве выключателя лучше использовать автомат с относительно небольшим номинальным током. Это не только обеспечит длительную безаварийную работу системы, но и защитит от пожара при коротком замыкании.

Автомат на ток отсечки (срабатывания) 16 А

Для локальной подсветки рабочих мест нужны, конечно, отдельные выключатели. Если мощность ламп такой подсветки невелика, то можно обойтись обычными выключателями. Все коммутационные устройства лучше разместить на главном распределительном щите. Исключение может составлять лишь выключатель у верстака, включающий его подсветку. На этом же щите устанавливается понижающий трансформатор для питания освещения смотровой ямы. Он должен включаться по напряжению 220 В отдельным выключателем, размещенным тоже на щите.

После выключателей все линии освещения заводятся на общий автомат и УЗО – устройство защитного отключения (сейчас оно называется ВД – выключатель дифференциальный). Ток утечки на срабатывание такого выключателя должен быть не более 15 мА, а лучше 10.

Дифференциальный выключатель (УЗО) с током утечки 10 мА

Хорошим вариантом будет установка дифференциального автомата (дифавтомата), который представляет собой УЗО и автомат в одном корпусе. В этом случае от обычного автомата можно отказаться. Ток утечки дифавтомата выбирается такой же – 15, а лучше 10 мА.

Дифференциальный автомат с током срабатывания 16 А и током утечки 10 мА

Пример схемы подключения автоматов в гаражном щите вы можете видеть ниже. Он условный и довольно обобщенный. Подкорректируйте его под свои нужды.

Пример схемы

А теперь перейдем непосредственно к проводке освещения гаража. Оптимальным решением в плане безопасности и надежности станет кабель ВВГнг-LS в двойной виниловой изоляции с медными жилами. Сечение жил необходимо выбирать в соответствии с общей мощностью ламп, им питаемых.

Кабель ВВГнг выпускается различного сечения и с разным количеством жил

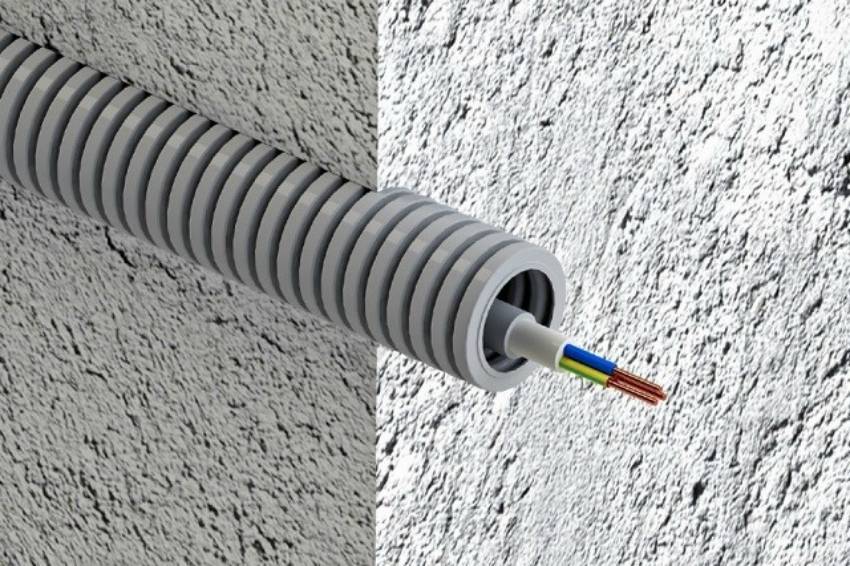

Если стены гаража оштукатурены, то лучше сделать скрытую проводку, проложив кабель в штробу в штукатурке. Если толщина этой штукатурки позволяет, то можно уложить кабель, предварительно «одетый» в гофрированный ПВХ-шланг (рукав) – это не только обеспечит повышенную надежность и безопасность, но и позволит в случае аварии легко заменить кабель, просто вытащив старый и продев сквозь шланг новый.

Если стены в гараже голые, то кабель в этой же гофре можно проложить поверху, использовав для крепления скобы, дюбель хомуты или другой крепёж

Здесь в качестве держателя используется стандартный держатель ПВХ труб

На этом, я думаю, можно закончить. Теперь ты знаешь, как сделать правильное освещение в своем гараже и, я уверен, справишься с этой задачей без посторонней помощи.

Типы ламп для гаража и способы расчета количества

Гараж ничем не отличается от других помещений, требующих освещения, поэтому его можно осветить, используя следующие типы ламп:

• лампы накаливания;
• люминесцентные лампы;
• галогенные лампы;
• светодиодные лампы или ленты.

Лампы накаливания не требуют особых знаний в установке и использовании, к тому же обладают доступной ценой. Но есть и ряд отрицательных моментов: они потребляют большое количество энергии, имеют короткий срок службы и неравномерно распределяют свет. Электрики не советуют использовать данный тип ламп в гараже.

Гараж – это строение, в котором окна не предусмотрены, поэтому он является достаточно темным помещением. В таких случаях к вопросам освещения нужно подходить более скрупулезно, ведь оно должно обеспечивать стопроцентную видимость всех уголков гаража. Одним осветительным прибором в гараже не обойтись. Для создания полноценного освещения требуется определить зоны, в которых свет используется чаще, и их необходимо обеспечить качественными светильниками. Поэтому на начальных этапах по работе с освещением необходимо точно определить количество осветительных приборов и провести схематичную разводку.

Для гаража небольших габаритов, например 6 х 3 или 4 х 5 метров рекомендуют устанавливать 4 или 5 осветительных элементов. Например, 2 светильника устанавливают на въезде в помещение, 2 прибора — над стеллажами с верстаком и 1 — над зоной хранения бытовых вещей и запасных частей. В случаях наличия смотровой ямы или подвала необходимо рассмотреть варианты обеспечения освещения и в этих зонах. На въездной части в гараж светильники нужно размещать по боковым стенам, так ка такое расположение создаст равномерное освещение и в темное, и в светлое время суток, что облегчит въезд автомобиля в помещение.

Зона, где располагаются стеллажи с запасными частями, инструментами и верстаком, называется верстачной. Для обеспечения освещения в этой зоне главным фактором являются габариты станка. Если верстак небольшой — достаточно одного светильника, в других случаях нужно рассмотреть варианты дополнительной установки светильников. Бывалые мастера гаражного промысла советуют в верстачной зоне монтировать два светильника: общего и специального назначения.

Для освещения складской зоны рекомендуется обеспечить освещение каждого яруса. Для этого на каждом стеллаже устанавливают несколько маломощных осветительных приборов, которые создают прекрасную видимость каждого элемента стеллажа.
