Гильзы
Третий простой способ соединения проводников это опрессовка гильзами.
Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:
Гильза
Медная
Луженная
Для соединения чисто алюминиевых – ГА (гильза алюминиевая):
Для перехода с меди на алюминий специальные переходные ГАМ:
Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.
После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.
При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.
Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.
До сечений 35мм2 можно применять и механический с большим размахом ручек.
Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.
Самое важное в этой работе – это правильно подобрать размер гильзы. Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.
Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.
А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.
Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.
Только после этого можно прессовать.
После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ.
Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.
Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.
Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.
Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.
Выбор способа соединения проводников
Способов соединения проводников немало. Выбрать возможный вариант нужно с учетом ситуации. Так при необходимости временного соединения можно использовать просто скрутку или зажим проводников между болтом и гайкой. Фасонные или обмоточные провода большого сечения лучше фиксировать сваркой или пайкой.
Соединительные кабельные гильзы или муфты идеальны для сращивания кабелей. Соединительные изолирующие зажимы хорошо подойдут для фиксации проводов небольшого сечения и при наличии зажима нужного размера. Клеммники нужны для сборки схемы. Прокалывающие и ответвительные зажимы применяются для подключения дополнительной нагрузки к существующей сети.
Соединение многожильных и одножильных проводников
Данное соединение начинается с подборки сечения многожильного провода к одножильному. Многожильный проводник не должен быть меньше сечения одиночного, иначе он прогорит в месте их соединения. Фиксируют их пайкой или сваркой, или методом обжима при использовании кабельных гильз.
При пайке провода очищаются от изоляции, затем многожильный провод накручивается на одножильный, а после производится пайка. Затем место пайки защищается изоляцией. При обжимке места контактов зачищаются, надевается гильза, которая обжимается обжимными пресс клещами в нескольких местах.
Соединение проводов с сечением разного диаметра
Соединение проводов с сечением разного диаметра возможно при расчете плотности тока на участках, если плотность на участках допустима, то их можно соединять путем пайки, скрутки, клемм или болтовых соединений. Технологии соединения не отличаются от процесса соединения проводов с одинаковым сечением и были рассмотрены выше.
Соединение проводов большего сечения
Данный способ соединения достаточно сложен большой площадью контакта. При слишком большом сечении прямоугольных проводов, фиксация возможна только сваркой и зачастую её невозможно произвести в домашних условиях из-за необходимости прогрева проводников до высокой температуры. После сварки проводников необходимо обязательное испытание полученного контакта.
При соединении многожильных проводов или кабелей большого сечения можно воспользоваться соединительной кабельной муфтой, уже упомянутой выше.
Соединение перебитых в стене проводов
Нередко в быту возникают ситуации, когда происходит пробой электропроводки в стене. Часто это происходит при ремонтных работах. Первоначально электропроводку необходимо обесточить и демонтировать штукатурку на месте проведения ремонтных работ.
После зачищается изоляция с каждого конца поврежденного провода, а концы покрываются расплавленным свинцово-оловянным припоем при помощи обычного паяльника. Сразу продумывается изоляция для места пайки. Хорошо использовать термоусаживаемую трубку с учетом размера ремонтируемого участка. Трубка надевается на один из концов проводников.
Дальше подбирается провод сечением не меньшим перебитого провода, он отрезается и припаивается сначала к одному концу провода, затем к другому. При этом, длина наращенного проводника должна обеспечить прочность контактов. Он не должен быть слишком маленьким или длинным. В заключении на участок одевается трубка, которая при нагреве феном плотно обхватывает спаянный участок.
Соединение меди и алюминия
Как соединить медный и алюминиевый провод подробнее рассмотренно в нашей статье. Соединение разноименных проводов возможно болтовым соединением рассмотренным ранее. Однако, чаще всего фиксация производится с помощью медно-алюминиевых гильз (ГАМ) под опрессовку. С одной стороны, гильза выполнена из алюминия, со второй из меди. Алюминиевая сторона гильзы большего размера, поскольку плотность тока у алюминия меньше, чем у меди. Гильза надевается на концы проводов с одинаковым металлом и обжимается прессом.
Виды клемм для соединения проводов
Как можно соединить провода в распределительной коробке?
Способы соединения провода СИП с разными кабелями
Какие бывают виды клеммных соединительных колодок?
Как спаять алюминий в домашних условиях, особенности пайки алюминия
Какие провода бывают — все разновидности кабелей и проводов
Как обжать наконечники для проводов без инструмента
С точки зрения техники строительства обжим проводов без соответствующего инструмента запрещен, исключение составляет лишь черновой монтаж для проверки выполненных работ. Однако при каких-либо бытовых работах с невысокотоковыми потребителями допускается работа без обжимающего инструмента.
Есть несколько методов оконцевания шнуров без инструмента:
- пайка с использованием тугоплавких высокотемпературных припоев;
- «нестандартный» обжим с использованием кернов, молотков, надрезом наконечника
Пайка наконечника
Для спайки вам, конечно, не потребуется серьезные и дорогостоящие пресс-клещи/кримперы, но в вашем арсенале должны присутствовать следующие «бытовые» ремонтные инструменты:
- Паяльник (от 80 W)/паяльная лампа/газовая горелка.
- Набор для пайки (флюсы/канифоль, припои различных видов).
- Термоусадочная трубка и/или изолента.
- Базовые знания и умения работы с паяльником.
Алгоритм действий следующий:
- при наличии паяльника/паяльной лампы, разогреваем его до рабочей температуры, при его отсутствии включаем конфорку на кухонной плитке;
- пока инструмент нагревается выполняем операции по снятию изоляции с нашего шнура (снимаем с запасом в 0.3–0.5 см), следим за тем, чтобы не повредить жилы;
- надеваем термоизоляционную оплетку на шнур и сдвигаем её на безопасное расстояние, пока она нам не понадобится;
- обезжириваем зачищенный участок;
- обезжириваем наконечник;
- наносим флюс во внутреннюю часть наконечника;
- припой предварительно нарезаем небольшими кусочками, так, чтобы он, примерно, на половину-треть покрыл внутреннюю часть наконечника;
- наносим паяльником флюс на зачищенную часть шнура, лудим её (если паяльник отсутствует, то пропускаем данный шаг);
- аккуратно, удерживая наконечник пассатижами так, чтобы частички припоя не выпадали из него, кладем на кухонную плитку (при отсутствии паяльника) или греем паяльником/лампой/горелкой несколько минут пока припой внутри не станет пластичным и жидким;
- как только припой будет готов быстро и аккуратно берем шнур за изоляцию и устанавливаем его в наконечник, при этом продолжаем разогревать наконечник, удерживая его пассатижами, если между наконечником остается незаполненное место, а припой не выходит наружу, то добавляем припой в эти места, пока он не начнет «вылезать» наружу;
- после чего выключаем паяльник/горелку и даем несколько минут на то, чтобы припой окончательно застыл;
- после застывания наматываем на соединение кабеля и наконечника 2-3 слоя изоленты, сдвигаем термическую оплетку, по краям фиксируя изолентой.
Обжим с использованием керна/молотка
Этот метод имеет множество недостатков, основным из которых является недостаточный прижим, что может быть чревато нагревом такого соединения. Однако он достаточно часто практикуется, в особенности в тех случаях, если соединение не будет работать с высокотоковыми приборами.
Для данного метода понадобится минимум инструментов:
- Молоток.
- Керн (не обязательно, но желательно).
- Небольшой напильник по металлу.
- Тиски (не обязательно, но желательно).
- Токопроводящая паста (крайне желательно).
- Изоляционная лента и/или термоусадка.
Для оконцевания данными инструментами поступаем так:
- снимаем изоляцию со шнура (запас 0.3–0.5 см);
- следим за тем, чтобы жилы не были повреждены;
- распрямляем все жилы провода, слегка скручиваем (пол-оборота, не больше!);
- берем наконечник делаем небольшой надрез напильником (примерно до 1/5 от всей длины наконечника) со стороны провода;
- надеваем термоусадку, отодвигаем на 10–20 сантиметров, так чтобы она не мешала; обезжириваем шнур;
- равномерно наносим токопроводящую пасту;
- зажимаем наконечник в тисках или же кладем так, чтобы его можно было удобно удерживать одной рукой;
- после чего до конца устанавливаем провод в наконечник;
- берем керн и молоток и начинаем делать удары по центральной части наконечника, которая должна быть «обжата» (если керна нет, то можно использовать тонкую часть молотка);
- делаем 4–5 точек фиксации;
- переворачиваем наконечник, повторяем операцию;
- проверяем соединение на прочность;
- надеваем термоусадку на соединение, греем его;
- готово, соединение обжато!
Подготовка провода и процесс оконцевания
Прежде чем приступать к опрессовке жил наконечником, следует подготовить и зачистить провод от изоляции. Подготовительные действия довольно просты: для этого необходимо очистить необходимую длину на конце кабеля вручную (плоскогубцами) или при помощи специального стриппера, который визуально напоминает пистолет с небольшими отверстиями. После этого распушенные жилы необходимо пригладить и немного подкрутить, это позволит избежать их обрезания в процессе обжима.
Следующий этап — это введение провода в кабельный наконечник со стороны «юбки»
Важно, чтобы коннектор соответствовал сечению провода (он не должен входить слишком плотно или свободно). После этого можно приступать к опрессовке. Если зажим зафиксирован на столе, то концевую заглушку установливают в нужный слот матрицы, после чего вводят жилы и обжимают их
Если зажим зафиксирован на столе, то концевую заглушку установливают в нужный слот матрицы, после чего вводят жилы и обжимают их.
Если оконцевание проводится впервые, то сначала следует потренироваться на коротких отрезках кабелей. Чтобы соединение вышло надежным, крепким и качественным, необходимо придерживаться простых правил обжима:
- Кабель, вставленный в наконечник или гильзу, нужно придерживать в гнезде рукой.
- Перед опрессовкой рекомендуется убедиться в верности выбора матрицы.
- Сжимать ручку пресса необходимо до тех пор, пока не появится характерный щелчок, издаваемый храповым механизмом.
- При неудачном обжиме рукоятка зажима блокируется, разжимать механизм нужно вручную.
- При использовании двухконтурного «крокодила» рекомендуется убедиться в том, что изоляция не попала в слот для металлического наконечника.
Современную технику и электроприборы, грамотно обустроенный щиток невозможно представить без кабельных наконечников. Их бесперебойная работа и качественный контакт напрямую зависит от правильности подбора инструментов, коннекторов, проводов с нужным сечением. Внимательное отношение к таким деталям позволит избежать перегрева, замыкания и возгорания.
Немного о переходном сопротивлении
В мире электротехники встречаются иногда не слишком приятные картины – оплавленный пластик на распределительном щитке; отгоревшие или даже обуглившиеся проводники; торчащие во все стороны проволочки многожильного кабеля или провода, которые нерадивые электрики сажают под общий болт, не используя при этом шайбы. Всё это говорит о том, что «специалисты» пренебрегали процедурой оконцевания. Ведь недостаточно просто подвести кабель к устройству и выполнить его подключение. Надо сделать это так, чтобы свести к минимуму величину переходного сопротивления и обеспечить надёжное контактное соединение.
Что такое переходное сопротивление? В сущности это как бы резистор, на котором происходит выделение определённого количества теплоты. Эта величина прямо пропорционально токовой нагрузке проводника. Чем больше выделяется тепла, тем вероятнее оплавление и возгорание.
Поэтому первоочередная задача для любого электрического соединения – достичь минимальной величины переходного сопротивления. Однако не всегда это удаётся по нескольким причинам:
- маленькая контактная площадь;
- металлы покрываются плёнкой оксидной;
- обжим имеет недостаточную силу.
Чтобы минимизировать эти причины и соответственно уменьшить переходное сопротивление, было придумано опрессовывать провода при помощи наконечников.
Разновидности наконечников по конструкции
В зависимости от конструкции вывода, подключаемого электроприбора, подбирается форма наконечника. Она бывает нескольких видов.
| Фото | Наименование |
 | Кольцевая |

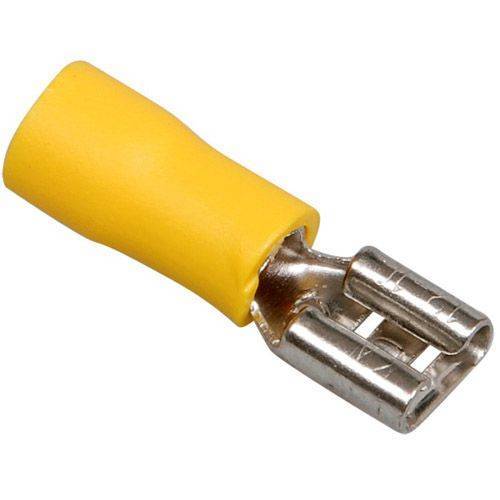

 | Вилочная |
 | Силовая |

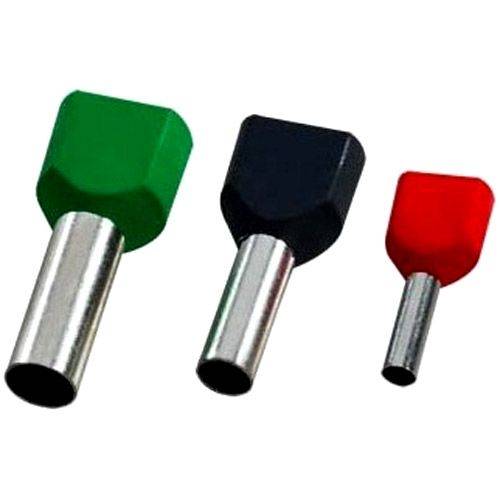

 | Трубчатая или втулочная |
 | Со штифтом |
 | Розетка для быстрого соединения проводов |
Наконечниками можно подключать один или два провода, для второго случая производятся специальные детали. Фиксация осуществляется за счет обжима или болта, встроенного внутрь хвостовика. Первый вариант наиболее применим в быту и на производстве, предназначен для гибких проводов из множества жил. Второй подходит для жестких кабелей.

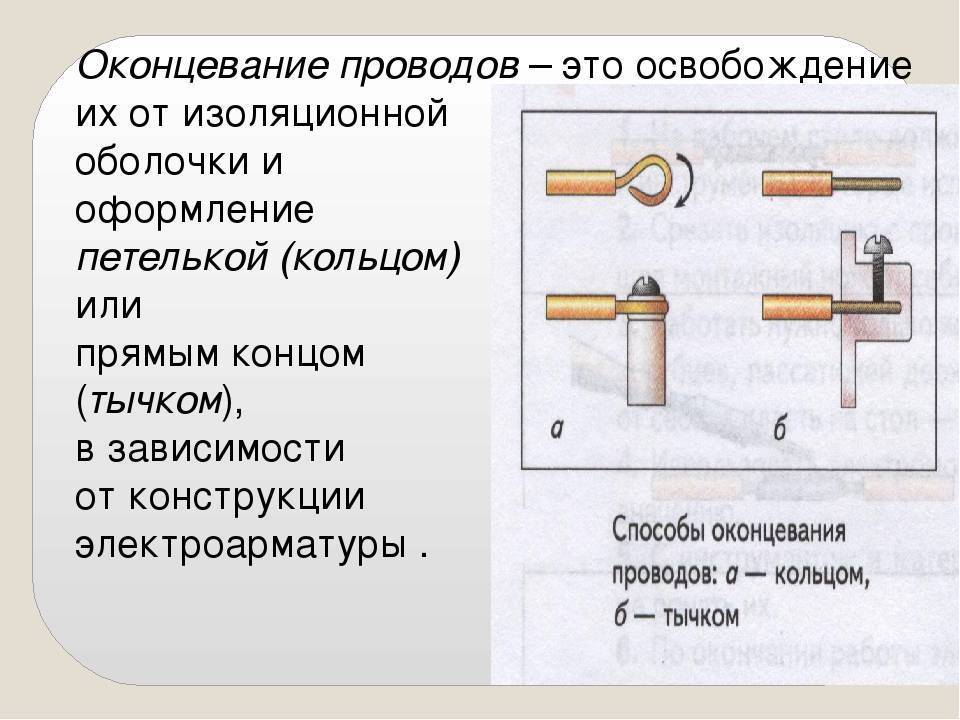

Оконцевание проводов и кабелей
Для оконцевания применяют специальные наконечники. Данные наконечники существуют нескольких видов – для много- и однопроволочных проводов, для алюминиевых и медных жил и т.д.
Рассмотрим несколько видов чаще всего применяемых наконечников. Для оконцевания медных проводов и кабелей применяют наконечники из цельнотянутой медной трубы, сплющенной и просверленной под болт с одной стороны. Данный вид наконечника имеет две модификации — без покрытия (ТМ) и электролитический луженый (ТМЛ). Маркируются данные наконечники так: ТМ(ТМЛ)-ХХ-УУ. Где ХХ – сечение провода под зажим, а УУ – диаметр отверстия наконечника под монтажный болт. Эти же обозначения применяются и для наконечников других видов.
Крепятся наконечники ТМ и ТМЛ на жилу опрессовкой. Лучше всего для этого использовать опрессовочные клещи, но за отсутствием оных можно сплющить молотком. Однопроволочные жилы проводов и кабелей также можно опрессовывать данными наконечниками, но при этом нужно очень тщательно подбирать обжимную матрицу клещей. Если размер будет подобран неправильно, то можно просто переломить жилу.
Также применяется ещё один вид медных лужённых наконечников — наконечники под опрессовку с контрольным окном ТМЛ(о). Их особенностью является наличие контрольного окна, которое позволяет увидеть, встал ли электрический провод при опрессовке на нужное место.
Крепить наконечники ТМЛ(о) можно также и с помощью пайки – припой заливается в отверстие наконечника, а жила провода или кабеля обрабатывается нейтральным флюсом.
Очень популярные среди электриков алюмомедные кабельные наконечники (ТАМ). Они применяются для соединения алюминиевых жил с медными шинами вводных и вводно-распределительных устройств. Закрепляются алюмомедные наконечники с помощью опрессовки. Но чаще всего оконцевание алюминиевых проводов и кабелей производится обычными алюминиевыми наконечниками (ТА). Данные наконечники по использованию и применению очень схожи с наконечниками ТМ, кроме материала.
Следует помнить, что алюминиевая жила должна оконцовываться только с применением специальной кварце-вазелиновой смазки, которая устраняет проблему образования оксидной плёнки на поверхности проводника. В бытовых электроприборах (например, стиральная машина или электроплита) провода с медными жилами уже оконцованны наконечниками под пайку. Данные наконечники изготавливают из листового штампованного металла, для зажима провода предусмотрены специальные «уши». «Уши» сводят вместе и фиксируют жилу провода. А если данный зажим ещё и пропаять, то переходное сопротивление можно исключить почти полностью.
Примером наконечников данного типа можно считать наконечники ПМ. Наконечники ПМ крепят либо пайкой, либо опрессовкой. ПМ выпускаются для жил сечением от 2,5 до 240 кв. мм.
Штифтовые наконечники, например, НШП. Данный тип наконечников стал применяться очень часто в последнее время ввиду того, что стали уменьшаться размеры коммутационных аппаратов аппаратов защиты, автоматические выключатели и т.д., т.е. то электрооборудование, где они чаще всего используются. Уменьшаются габариты электроприборов – уменьшаются и размеры зажимных устройств (контактов). Здесь уже традиционным наконечником под болт никак не обойтись, необходим штифт — аккуратный и компактный. Поэтому штифтовые наконечники, такие как НШП, находят применение всё больше и больше.
В промышленном электрохозяйстве для подключения силовых кабелей сечением от 25 до 240 кв. мм. в последнее время всё чаще стали использовать ещё один вид наконечников. Они называются «болтовые» или «механические». Их маркировка – НБ. Изготавливаются данные наконечники из алюминиевого сплава, который стоек к коррозии, а провод в них зажимается с помощью срывных болтов. Медные провода и жилы для крепления в таких наконечниках необходимо предварительно лудить.
Конечно, понятно, что в быту мы чаще всего применяем не оконцевание, а скручивание жилы провода в петлю. А иногда даже не применяем петлю, а просто подсовываем жилу под зажим контакта. Именно поэтому у нас и происходит подгорание контактов и обугливание изоляции провода или кабеля. Это неправильно. Ведь так можно и доиграться до большой беды в виде пожара или пробоя электрического тока на корпус оборудования. Выход из этого может быть только один — обязательное оконцевание электрических проводов и кабелей!
Пайка наконечника
Для спайки вам, конечно, не потребуется серьезные и дорогостоящие пресс-клещи/кримперы, но в вашем арсенале должны присутствовать следующие «бытовые» ремонтные инструменты:
- Паяльник (от 80 W)/паяльная лампа/газовая горелка.
- Набор для пайки (флюсы/канифоль, припои различных видов).
- Термоусадочная трубка и/или изолента.
- Базовые знания и умения работы с паяльником.
Алгоритм действий следующий:
- при наличии паяльника/паяльной лампы, разогреваем его до рабочей температуры, при его отсутствии включаем конфорку на кухонной плитке;
- пока инструмент нагревается выполняем операции по снятию изоляции с нашего шнура (снимаем с запасом в 0.3–0.5 см), следим за тем, чтобы не повредить жилы;
- надеваем термоизоляционную оплетку на шнур и сдвигаем её на безопасное расстояние, пока она нам не понадобится;
- обезжириваем зачищенный участок;
- обезжириваем наконечник;
- наносим флюс во внутреннюю часть наконечника;
- припой предварительно нарезаем небольшими кусочками, так, чтобы он, примерно, на половину-треть покрыл внутреннюю часть наконечника;
- наносим паяльником флюс на зачищенную часть шнура, лудим её (если паяльник отсутствует, то пропускаем данный шаг);
- аккуратно, удерживая наконечник пассатижами так, чтобы частички припоя не выпадали из него, кладем на кухонную плитку (при отсутствии паяльника) или греем паяльником/лампой/горелкой несколько минут пока припой внутри не станет пластичным и жидким;
Коротко о главном
Обжимник представляет собой инструмент для опрессовки проводов с наконечниками и гильзами, которые упрощают дальнейший монтаж электросети. Чаще используют пресс-клещи, похожие на пассатижи. Это ручные кримперы, оснащенные матрицами для обжима наконечников разной формы и размера.
Производители также выпускают диафрагменный инструмент, отличающийся наличием втулки, которая позволяет проводить опрессовку с 4 или 6 сторон. Существуют гидравлические клещи, а также для обжима компьютерных проводов, толстостенных и тонкостенных наконечников и последовательной опрессовки.
Гильзы изготавливают из меди, алюминия и в комбинированном исполнении. Наконечники выпускаются разных размеров и формы в зависимости от места использования. Во время соединения конец провода зачищается, вставляется вместе с гильзой в клещи и опрессовывается.
Оценок 0
Порядок опрессовки наконечников и гильз
Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода. Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.
- от длины наконечника
- и ширины матрицы
В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов, Учтите один момент, что данная таблица предназначена для наконечников и гильз сделанных по ГОСТ. Чем они отличаются от других марок можно узнать в статье Кабельные наконечники маркировка и виды.
Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.
- первую по счету опрессовку наконечника нужно делать ближе к лопатке (там куда вставляется болт)
- следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника
- для гильз действуют те же самые правила
Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!). И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим.
В первую очередь это касается всех алюминиевых изделий. Для меди это еще не настолько критично.

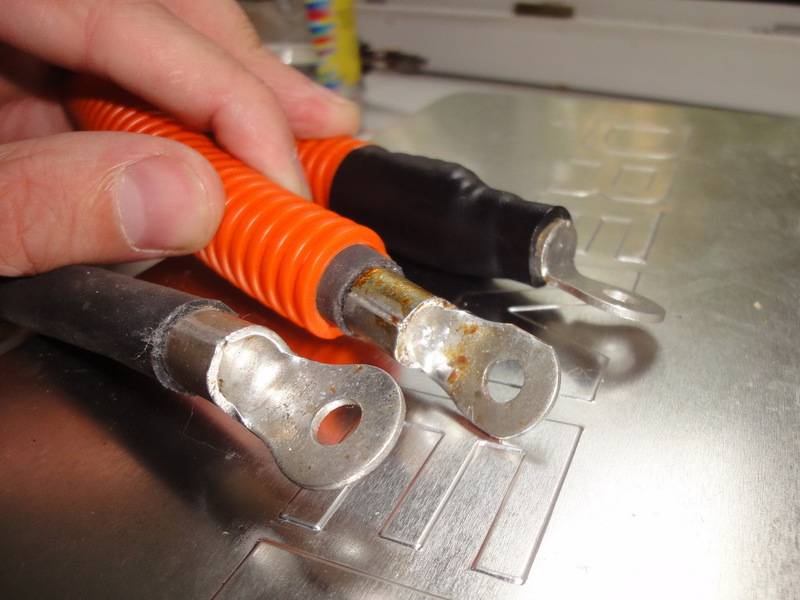

При обжиме со стороны лопатки — наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку подсказывающую порядок прессования.
Опрессовка заканчивается в момент когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3мм от предыдущего места обжима и продолжаете обжим.
При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником.
Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.
Если такие «уши» все же появились, не стоит их спиливать под ноль, до основания гильзы. Иначе может образоваться щель в наконечнике и прослабнет контакт обжима.
После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.
В чём суть метода?
Опрессовкой называют способ соединения проводов с помощью специальных гильз. Внешне они похожи на обыкновенные трубки и выполняют функцию соединительного механизма.
Жилы проводов, которые подлежат соединению, заводят в трубку с двух противоположных концов, обжимают пресс-клещами и получают в результате прочный и надёжный электрический узел. Трубка сжимается в двух или трёх местах, в зависимости от её длины и сечения коммутируемых проводников. Соединяемые жилы и гильза совместно подвергаются деформации. В этот момент происходит сжим и сдавливание трубкой токопроводящих поверхностей проводников. За счёт этого жилы взаимно сцепляются, что даёт надёжный электрический контакт.
Затем место соединения изолируется.
Чаще всего этот метод используют в ситуациях, когда нет возможности применить другой вид соединения. Например, для сварки обязательно необходимо присутствие электричества, чтобы можно было подключать сварочный аппарат. При работах в маленькой распределительной коробке неудобно располагать болтовое соединение, зажим «орех» или клеммную колодку. Да и с паяльником дотягиваться под потолок к распредкоробке тоже не очень удобно. Вот в таких случаях и выручает обжимка проводов с помощью гильз.
Метод опрессовки наиболее востребован:
- если необходимо соединить провода в электролиниях с высокой токовой нагрузкой;
- для коммутации многожильных проводников;
- при необходимости соединения проводов большого сечения.
Это интересно: Как выбрать кабель-канал для электропроводки: рассмотрим внимательно
Что делать, если на руках нет кримпера?
Сложнее обстоит ситуация, когда для обжима НШВИ нет специального инструмента. Здесь приходится искать альтернативные способы обжима, чтобы не срывать рабочий процесс. Один из вариантов — лужение с помощью паяльника, канифоли и олова.
Этот вариант хорош, но подходит не во всех случаях. Кроме того, работа занимает время, а при больших объемах работ бегать с паяльником от одного места к другому неудобно.
Некоторые «мастера» применяют для обжима обычные пассатижи. Суть методики заключается в надавливании на наконечник в нескольких местах для надежной фиксации. Удобство метода неоспоримо, но при его применении имеется риск повредить жилы. Если раньше такой способ монтажа был допустим, сегодня о нем лучше забыть.
Если денег на дорогой кримпер не хватает, можно купить более доступный инструмент. В продаже имеется много клещей, которые имеют достойные показатели в соотношении «цена-качество». Кроме того, лучше брать универсальные инструменты, способные выполнять сразу несколько функций.
Особенности работы с изолированными штыревыми и другими наконечниками
Особенностью работы с наконечниками НШВИ является то, что они не предназначены для опрессовки жестких одножильных электрических проводов. Такие не будут держаться после обжимки сравнительно мягкой оболочкой. При этом гибкий многожильный кабель после обжима клещами держится крепко, а контакт получается плотным.
НШВИ можно обжать даже такими клещами, без храповика
Интересно, что сразу брать зачищенный провод и опрессовывать НШВИ не стоит. Требуется гильза из мягкого металла, которой сначала обжимается жила. Конечно, можно ее проигнорировать, что и делает большинство даже профессиональных электромонтеров, однако надежность в этом случае снижается. К гильзам мы еще вернемся, а сейчас рассмотрим инструмент, который нужен для выполнения подобной работы.
Необходимый для работы инструмент
Крайне важно правильно подобрать пресс-клещи для опрессовки наконечников, типоразмер которых подойдет под выбранные изделия. Они бывают пяти видов:
- ручные (ПК2, ПК2М) предназначены для жил сечением до 10 мм². Такие используют для бытовых нужд;
- ручные усиленные (ПК1, ПК2М) подойдут для кабеля диаметром до 50 мм²;
- гидравлические ручные – аналог ПК2, но такими обжимать электропровод значительно легче;
- для промышленных нужд используют более мощное оборудование, такое как ручной пресс, помогающий оконцевать кабели до 240 мм²;
- гидравлический пресс с педалью либо электроприводом, способным обжать жилу в 300 мм².

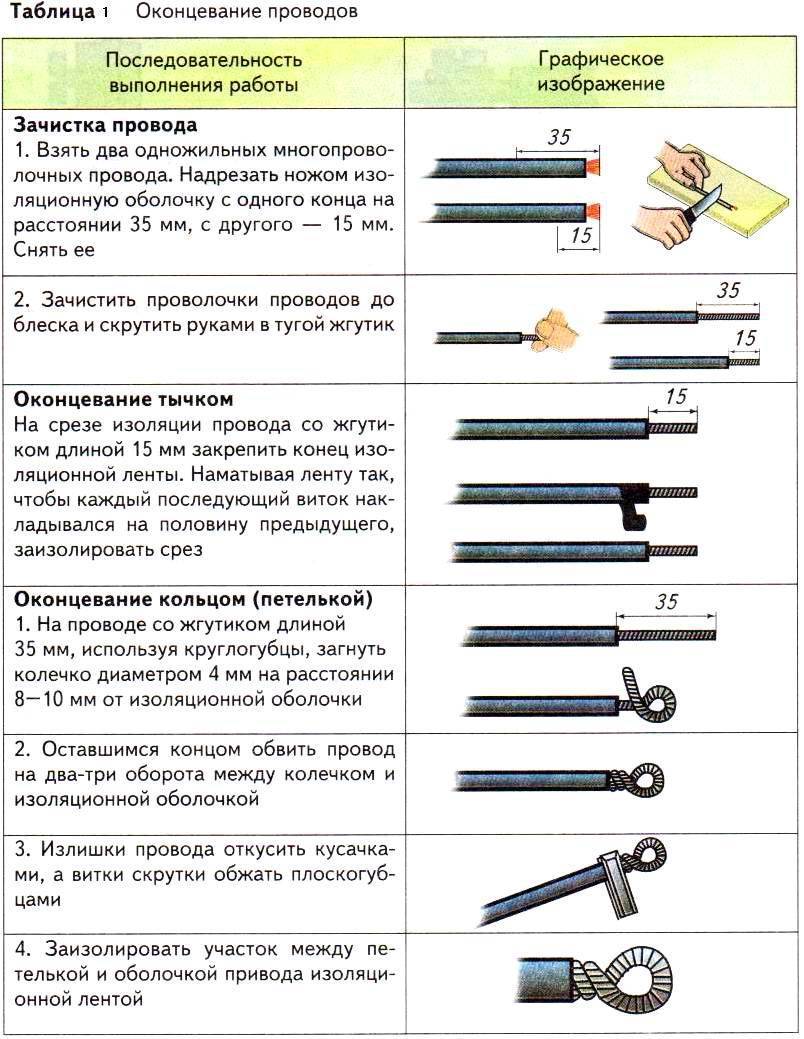

Процесс обжимки несложен. На изображении все его этапы
Гильзы для проводов под опрессовку: когда они применяются
Иногда нет необходимости применять наконечник, а требуется опрессовка проводов гильзами. Они могут быть двух видов – ГМЛ (гильза медная луженая) или ГАО (гильза алюминиевая омедненная). Выбор зависит от материала изготовления кабелей.
Полезно знать! При соединении алюминиевых проводов желательно применение кварцевазелиновой пасты. Она препятствует протеканию процесса окисления.Подобным образом обжимают и витую пару. Разница лишь в матрицах

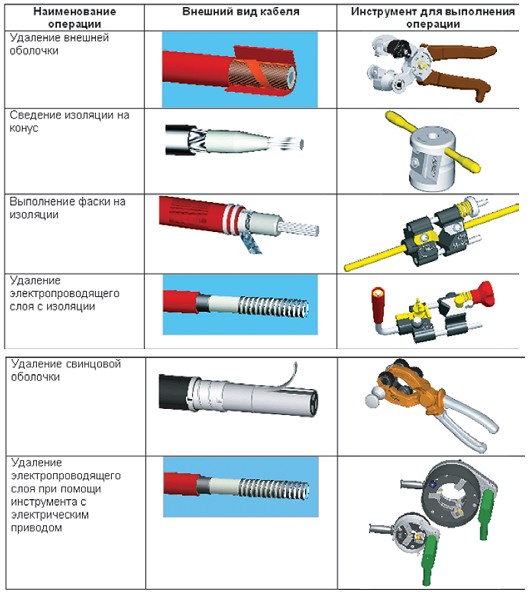

Действия по подготовке к опрессовке
Как и при любой работе, перед опрессовкой нужно выполнить некоторые действия. Для начала жилу нужно зачистить на нужное расстояние. Выполнить это можно как обычным ножом, так и стриппером (второй вариант предпочтительнее).
Далее жилы туго скручиваются и вставляются в наконечник или гильзу
Обратите внимание, что туго скрученный электропровод имеет немного меньший диаметр. Это нужно учитывать при выборе изделий для опрессовки. Пресс-клещи комплектуются разными матрицами под различные размеры и формы
Пресс-клещи комплектуются разными матрицами под различные размеры и формы
У каждых клещей есть набор матриц, соответствующих различным размерам проводов и способу обжимки.
Как обжимается провод: некоторые правила
Стоит сказать о некоторых нюансах производства подобной работы. Кабель в наконечнике или гильзе следует плотно удерживать, чтобы он не сместился во время обжима. Обязательно следует убедиться, что матрица на пресс-клещах подходит под диаметр изделия. Если все в порядке можно приступать к обжимке. Храповый механизм поможет сделать это без труда. Он не дает клещам ослабиться. Если опрессовка пошла не так, как задумано, механизм нужно разблокировать. Как уже догадался читатель, особых сложностей это не представляет.
Последствия невнимательного и неаккуратного отношения к обжимке кабеля
Опрессовка кабелей двойным наконечником: как это сделать
Эта работа практически не отличается от предыдущей. Исключением является то, что вместо одного провода в изделие для обжимки вставляется два. При этом сам обжим производится матрицей на размер большей, чем требуется. К примеру, при необходимости обжать 2 жилы, сечением 4 мм² используется матрица 6 мм².
Двойные НШВИ – когда требуется обжать 2 жилы
