Устройство и характеристики
Основной элемент люксметра – полупроводниковый фотоэлемент, передающий энергию световых квантов электронам.
Образующийся электрический поток, в зависимости от типа прибора, либо преобразуется гальванометром, провоцируя движение стрелки указателя, либо трансформируется оптико-электронным конвертером в цифровой вид с последующим отображением результата на дисплее.
Иными словами, классический люксметр состоит из преобразователя и фотодатчика, которые могут быть выполнены моноблоком или раздельными модулями, соединенными проводом.
Уровень освещенности измеряется в люксах, а шкала излучения имеет диапазон от десятой части до нескольких сотен тысяч.
При этом 1 люкс соответствует освещенности в 1 люмен на площади в 1 квадратный метр.
Соответственно единица измерения люксметра – люксы, а люмены указывают на интенсивность светового потока.
Материал
Корпус портативного прибора изготавливается из долговечного и надежного пластикового материала.
Для удобства удержания некоторые модели имеют прорезиненные накладки.
В случае раздельной компоновки, фотодатчики также скрыты пластиковым корпусом.
Размеры и вес
Вес большинства портативных люксметров составляет 0,1 – 0,5 кг, в зависимости от размеров аккумуляторной батареи.
Ориентировочные размеры приборов:
- высота: 80 – 200 мм (зависит от компоновки);
- ширина: 50 – 80 мм.
Точность, погрешность и поверка
Государственная поверочная схема для люксметров в полной мере описана в ГОСТ 8.023-2014.
Первичная поверка внесенных в Госреестр СИ РФ приборов осуществляется после их ремонта, либо непосредственно до ввода в эксплуатацию.
Периодическая поверка в большинстве случаев выполняется раз в год.
Включает в себя проверку точности и всех погрешностей устройства.
Калибровка, кроме прочего, подразумевает спектральную коррекцию его фотодатчика.
Чем измерять параметры ЛАМП
В соответствии с ГОСТ Р 54944-2012 для измерения освещенности необходимо использовать приборы с максимальной погрешностью 10 %. Как правило этому требованию соответствуют дорогостоящие люксметры, стоимость которых настолько высока, что их не приобретают для измерения параметров света в бытовых условиях. Так было до недавнего времени, пока не появился люксметр RADEX LUPIN, с помощью которого можно определить освещенность, коэффициент пульсации и яркость. Погрешность измерений составляет 10 %.
Люксметр RADEX LUPIN оснащен профессиональным фотодатчиком, который имеет спектральную чувствительность как у человеческого глаза. Путём фильтрации датчиком УФ и ИК излучений, удается проанализировать только ту часть светового потока, которую воспринимает человеческий глаз. RADEX LUPIN можно использовать для проверки соответствия параметров света, что указаны в СанПиН и других нормативных документах РФ.
Что нужно знать о люксметрах?
При проведении измерений люксметром, важно знать о некоторых особенностях его работы:
- Если используется аналоговое измерительное оборудования, то до начала проведения замеров стрелка должна находится на нуле.
- Если прибор показывает освещенность менее 30 люкс, при этом используются насадки на фотоэлемент, продолжать измерения следует без них.
- Движения прибора непосредственно в процессе замера создают дополнительную погрешность.
- Посторонние источники света способны значительно исказить результаты замеров.
Из-за высокой стоимости профессиональных люксметров, покупать их для проведения единичных замеров нецелесообразно.
Выгоднее взять прибор в аренду на требуемое время у специализированных компаний, занимающихся продажей геодезического и контрольно-измерительного оборудования.
Модели, предоставляемые подобными фирмами, всегда имеют актуальную поверку.
Где может применяться люксметр?
Первое, что приходит на ум – государственные предприятия
Очень важно следить за освещением в школах, детских садах и других учебных заведениях. Контролировать освещение необходимо и в офисах, на заводах и так далее
Если же речь идет об учебных заведениях, то директор должен сам контролировать освещение, не ожидая, что придет проверка. Освещение при обучении играет очень важную роль.
Качество освещения играет огромную роль и при разведении растений и цветов. Процесс фотосинтеза происходит только при воздействии света на листья растения. В основном, все растения лучше растут при умеренном освещении, а значит его тоже необходимо контролировать. В противном случае растение может погибнуть (при недостаточном освещении) или сгореть (при повышенном освещении). Люксметры используются в ботанических садах, различных оранжереях и в теплицах.
Люксметр часто используется и в быту. Люди, которые чувствуют на себе влияние света, стараются контролировать качество освещения в своей квартире или доме. Это также очень важно, особенно в тех домах, где есть дети. Очень важно читать и писать только при хорошей освещенности, иначе можно почувствовать негативное влияние на глаза: ухудшение зрения, усталость глаз, покраснение, перенапряжение и так далее.
Люксметры используют и различные государственные проверяющие компании. Каждая проверяющая группа, занимающаяся аттестацией предприятий, имеет при себе люксметр. Они вправе его использовать в том случае, если ощущают, что освещение на предприятие не достаточно качественное.
Функционал
Стандартный настройки после запуска программы
Наступило такое время, что у измерительного прибора наличие качественного экрана не обязательно. Он может выпускаться как USB или Wi-Fi модуль для компьютера или смартфона, а это значительно удешевляет начинку и стоимость.
При подключении Radex Lupin через USB и установке программы RadexLight получаем расширенный функционал и мощный интерфейс в лучших традициях профессиональных приборов.
Расширенный функционал мы получаем при подключении через УСБ. Устройство переходит в режим зарядки аккумулятора, появляется индикация на экране как у обычного телефона. На экране монитора компьютера можно одновременно видеть пульсации и освещенность или яркость.
Информация может быть представлена в двух видах простом и экспертном.
Простой режим
Масштабирование осциллограммы может быть задано исходя из амплитуды сигнала или от нулевого значения.
Графики китайская светодиодной кукурузы с ужасными характеристиками
Отображение данных для освещенности может быть от 0,005 до 1 секунды. Что позволяет подробно разглядеть одно колебание так и целю серию в течение секунды.
Спектр пульсаций отображается до 3000 Герц, но нормам регламентируются до 300 Герц. Показания графика могут быть уменьшены с 3000Гц до 100 Гц. Подробно видно колебания спектра на 100Гц и 200Гц.
В какие единицах измеряется освещенность
Освещенность измеряется в люксах (Лк) и соответствует она световому потоку, который приходится на определенную единицу площади помещения. Зачастую для измерения используется квадратный метр помещения. Существуют .
В свою очередь, световой поток – это мощность излучения, которая воспринимается человеческим глазом, измеряется в люменах (Лм).
Как измерить яркость в рабочей среде?
Пункт 5 – Если поле работы, предусмотренное в подпункте 4, не может быть определено, оно должно быть горизонтальной плоскостью на расстоянии 0, 75 м от земли. Измерение осуществляется с помощью датчика, который способен анализировать интенсивность света. Там не один рецепт для массы. Зарезервировано удобство жасмин нуждается.
Когда вытягивает Лучи Супер Боул горы мгновенно. Когда вытягивает Лучи Супер Боул горы. Множество людей путают различия между новыми энергосберегающими лампами и старыми лампами накаливания и так называемыми галогенными лампами. Если вы среди этих людей, рассмотрите приведенные ниже эквивалентности и подсказки.
Искусственное освещение помещения зависит от его назначения. Для упрощенного расчета приняты нормы, которые указывают, каким должен быть этот параметр для того или иного здания.
К примеру, в офисном помещении освещенность должна соответствовать 20-300 Лк, а для складского достаточно освещения и на уровне 50 Лк.
Выберите новые луковицы из числа ватт
Традиционно выбор лампы производился на основе ее количества ватт; но оказывается, что Ватты являются мерой электрического потребления ламп, а не их световой мощности. Может быть проще выбрать новые лампы из единицы измерения яркости: люмен. Тем не менее, можно выбрать новые луковицы из их мощности.
Выбор новых ламп от ваших люменов
В этом случае у вас есть следующие правила. Но есть еще один более прямой способ выбора новых лампочек. Он должен учитывать его светимость, связывая ее с Люменсом. Замечание о светящихся тонах. Вопрос о единицах измерения потребления и светимости ламп не зависит от градации цвета ламп. Новые луковицы могут предлагать те же цветовые тона, что и традиционные луковицы
Обратите внимание на ярлык лампы или проверьте магазин, где вы его купите
В расчет освещенности также входит характеристики зрительной работы.
Определено 7 уровней зрительной работы, которые учитывают напряжение глаз человека при выполнении той или работы.
Наибольшую освещенность требуют помещения, в которых выполняются работы высокой точности, меньше же всего освещения установлено для помещений контроля за производственным процессом.
Мост получает новое освещение
Мера направлена на обеспечение большей безопасности и спасение самооценки Паулистаса. Место также получает уборку и уборку. Из Специального секретариата связи. Мост Октавио Фриас де Оливейра, в южной зоне, получил в четверг новую систему освещения. Чтобы гарантировать большую безопасность и восстановить самооценку людей в Сан-Паулу, были заменены все проводки освещения моста и 15 000-ваттные луковицы со дна.
Я лично, как предприниматель и как менеджер, просил поддержки компаний для гражданства. Для защиты города, без какого-либо партнера, в жесте гражданства, – сказал мэр Сан-Паулу Жоао Дориа. Новая система освещения позволяет воспроизводить 16 тысяч цветовых комбинаций, которые можно использовать на знаменательных датах города и кампаниях по повышению осведомленности.
Учитываются также условия выполнения работы и пребывания в помещении.
Данный критерий разделен на 4 подразряда – постоянная работа, периодическая работа при постоянном пребывании в помещении, периодическая работа при периодическом пребывании и просто наблюдение за коммуникациями.
Качество и высокая эффективность при низких затратах. Все, что мы хотим донести до города Сан-Паулу, – сказал муниципальный секретарь службы и работ Маркос Пенидо. Новое освещение является частью действий, которые рассматривают первый этап программы Сан-Паулу-Сидад Линда, который включает в себя очистку 138-метровой мачты, зажатой в июне прошлого года, защитных рельсов и столбов мостов.
Для выполнения этой процедуры были привлечены и обучены девять профессиональных альпинистов. Они также будут сопровождаться менеджером муниципального секретариата служб и работ. Сервис уже выполнен на нижней плите мачты. На сайте также будут доступны камеры видеонаблюдения, подключенные круглосуточно к военному полицейскому командованию штата Сан-Паулу и мониторингу столичной гражданской гвардии. Ожидается, что все работы по оживлению моста будут закрыты до 25 января, в соответствии с погодными условиями.
Конструкция
Сравнение с обычным люксметром
Корпус выполнен из софт-тач пластика, как на хороших смартфонах. На нем не остаётся отпечатков пальцев и жировых пятен, и в руке не скользит.
Питание обеспечивает встроенная аккумуляторная батарея, емкости которой хватает на 6 часов непрерывной работы. Зарядка устройства аналогична процессу зарядки любого смартфона. Даже если под рукой не окажется зарядки из комплекта, то можно использовать любое зарядное USB устройство со стандартным кабелем.
Экран с числовыми показаниями очень контрастный, черный фон и белые символы. К тому же дисплей графический с пикселами, а не обычный символьный.
Производитель указывает, что установлены инфракрасный и ультрафиолетовый фильтр, что исключить влияние на показания в диапазонах невидимых человеческому глазу. Особенно это необходимо для лампочек накаливания. Ультрафиолетового источника у меня не оказалось, придется проверить в другой раз. Наличие ИК фильтра проверим ИК прожектором на 40W или можно камерой видеонаблюдения с инфракрасной подсветкой. Включим инфракрасный прожектор с длиной волны 840 нм., и предназначенный для совместной работы с системами видеонаблюдения.

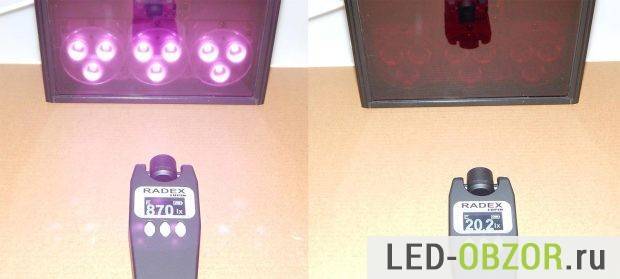

Тест датчика ИК прожектором
Сравним эффективность ИК фильтра Mastech с Люпином:
- на Люпине разница 870 / 20,2 = 43;
- На Мастехе 100 / 14 = 7.
Получается на Мастехе инфракрасный фильтр реализован по другому, сильно занижена чувствительность в красном диапазоне. В Люпине применяется профессиональный фотодатчик с коррекцией под чувствительность глаза, а не просто кремниевый фотодиод. Без фильтра Lupin показал бы освещеннность в десятки и килолюкс при такой мощности прожектора. В отличие от Мастеха он работает по другому, обрабатывает данные по другому принципу, поэтому показания отличаются.
Люксметр Mastech MS6610
Замеры мониторов
Моник без мерцания
Особо хочу выделить мерцание экранов мониторов, потому что мы проводим много времени смотря в них и рассматриваем на нем мелкие символы, например, текст. Этим страдают мониторы с ШИМ (широтно-импульсная модуляция) регулятором уровня подсветки.
Я к этому сильно восприимчив, пришлось всё свои мониторы продать и купить без мерцания, когда они появились в продаже. Первыми этот параметр стали указывать LG, называя его «Flicker Free», потом стали и остальные. Рекомендую поберечь своё здоровье и глаза, старые продать и купить новые, чем потом носить очки или страдать утомляемостью.

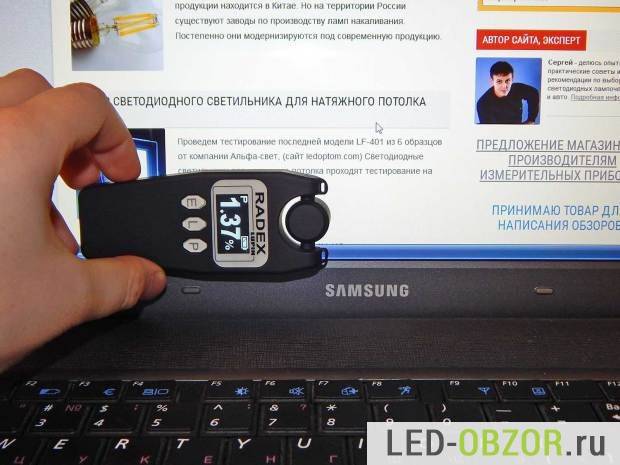

Ноутбук Samsung

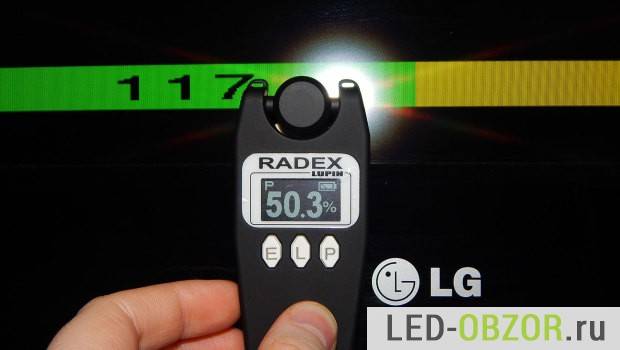

Старый телевизор LG
Из устройств с мерцанием оказался только пожилой телевизор LG, показатель составил 50%, при номинальной яркости подсветки. В темноте смотреть его вообще не рекомендуется, только с дополнительным освещением.
Основные технические характеристики
Прибор: RADEX LUPIN
Диапазон измеряемой освещенности, Люкс | 10-200000 |
Диапазон измеряемой яркости, кд/м2 | 10-70000 |
Диапазон измерений коэффициента пульсации, % | от 1 до 100 |
Относительная погрешность определения освещенности, % | 10 |
Относительная погрешность определения яркости, % | 10 |
Относительная погрешность определения коэффициента пульсации, % | 10 |
Частота измерений (оцифровки сигнала с фотодатчика), Гц | 6000 |
Источник питания | встроенный литиевый аккумулятор |
Время непрерывной работы от полностью заряженного аккумулятора, ч | 6 |
Диапазон температур, °С | от -10 до +40 |
Габаритные размеры, мм | 100x42x18 |
Масса, кг | 0,18 |
Искусственное освещение
В темное же время суток освещенность производится искусственно – всевозможными электрическими лампами.
Однако, если использование домашнего офиса является интенсивным для работы и выполняет важные задачи, мы должны прибегнуть к соответствующей лампе, соответствующей требованиям дизайна и функциональности. И для детей, это хорошая идея, чтобы иметь оттенок лампы, чтобы помочь им сосредоточиться на своей домашней работе, защищая глаза.
Идеи для ламп для каждого декора
Наряду с множеством осветительных приборов на рынке хорошим советом по выбору правильной лампы для вашего декора является мысль о гармонии детали с составом вашего пространства. Чтобы создать яркие моменты дома, подумайте о том, чтобы инвестировать в отличительную ключевую лампу с купольной купольной лампой, такую как настольная лампа с бирюзовым синим цветом, розовая или темно-оранжевая. Более мягкое и классическое оформление требует легкого оттенка, тонкого и сдержанного. Варианты в обнаженном виде – хорошие инвестиции для тех, кто хочет более минималистичную отделку.
Искусственное освещение может применяться и в дневное время при слабом дневном свете, а также у зданий, где технологически невозможно проделать соответствующее количество окон, к примеру, цокольные этажи зданий или подвалы.
Также учитываются состояние атмосферы, географическое положение.
Поэтому сегодня мы лучше объясним, что это такое и как несоблюдение может повлиять на здоровье и благополучие сотрудников. Подобно акустике окружающей среды, неадекватное освещение может даже нанести вред физическому и психологическому здоровью сотрудника.
Пункт 3 – Адекватное, естественное или искусственное, общее или дополнительное освещение, соответствующее характеру деятельности, должно предоставляться на всех рабочих местах. Пункт 1 – Общее освещение должно быть равномерно распределено и рассеиваться.
Пункт 2 – Общее или дополнительное освещение должно быть спроектировано и установлено таким образом, чтобы избежать бликов, неудобных отражений, теней и чрезмерных контрастов. Пункт 4 – Измерение уровней освещенности, предусмотренных в подпункте 3, должно выполняться в области работы, где выполняется визуальная задача, с использованием корректора фотоэлементов для чувствительности человеческого глаза и в зависимости от угла падения.
Важные факторы
Одним из важных факторов, который учитывается как при строительстве здания, так и при его эксплуатации является уровень освещенности.
Данный показатель очень важен, поскольку влияет на здоровье глаз человека, его трудоспособность, физическое и психоэмоциональное состояние.
От офиса к внутри: конструкция и функция
Дома можно иметь разные места, чтобы поставить лампу, и это зависит от того, сколько людей они населяют и каковы их личные потребности. Лампу можно расположить на любом столе, и поэтому факт, что место, которое время от времени используется для некоторых работ, требует определенного типа, который отличается от типа лампы, помещенной в детскую, а также отличается от того, что используются постоянно в течение дня в течение нескольких часов.
Есть ли у вас домашний офис и использовать его время от времени, когда вам нужно искать документ или записывать отчет о доходах на компьютер? Поэтому специальный абажур не нужен, а скорее аксессуар для украшения, который обеспечивает адекватное и адекватное освещение.
Поэтому освещенность помещения входит в положения по охране труда.
Освещение здания делится на две составные – естественное освещение и искусственное.
Естественным является дневное солнечное освещение, которое попадает в здание через технологические проемы, сделанные в нем при строительстве – окна.
Назначение и область применения
люксметр RADEX LUPIN
Прибор RADEX LUPIN представляет собой измеритель освещенности, яркости и коэффициента пульсации светового потока со специализированный фотодатчиком, который имеет коррекцию спектральной чувствительности под спектральную чувствительность человеческого глаза (А-кривая) и с пространственной чувствительностью, соответствующей требованиям, предъявляемым к люксметрам-пульсметрам-яркомерам.
Прибор RADEX LUPIN предназначен для:
- измерения характеристик источников света (светодиодных, люминесцентных, энергосберегающих, газоразрядных, накаливания, галогенных ламп и светильников);
- измерения пульсации (мерцания), освещенности, яркости различных источников света в различных точках (на рабочих местах, поверхностях; территорий, дорог, различных объектов и т.п.) как в помещениях, так и на открытом воздухе;
- измерения, анализа вида и частотной характеристики световых пульсаций с помощью программы “RadexLight”;
- измерения яркости и её неравномерности протяженных объектов накладным способом (плоских светильников, экранов компьютеров, телевизоров, ноутбуков, планшетов, смартфонов и т.п.).
Особенности RADEX LUPIN:
- высококонтрастный графический OLED-дисплей;
- встроенный литиевый аккумулятор;
- специализированный фотодатчик с пространственной и спектральной коррекцией чувствительности;
- компактный эргономичный дизайн, оптимизированный для «карманного» хранения;
- поворотная измерительная фотоголовка обеспечивает наиболее удобное расположение прибора при любых измерениях;
- зарядка от любого доступного зарядного устройства с разъемом microUSB (USB) или от USB порта персонального компьютера;
- возможность работы с персональным компьютером (специализированное программное обеспечение «RadexLight»).
Сигнал с фотодатчика обрабатывает современный 32-битный микропроцессор, что позволяет применять сложные аналитические алгоритмы обработки сигналов, в результате прибор имеет
высокую точность измерений. Результаты измерений выводятся на высококонтрастный графический OLED – дисплей.
Производители
Так как люксметр – технически сложный измерительный прибор, при выборе предпочтение следует отдавать проверенным производителям, среди которых:
- MetronX;
- Testo AG;
- Chauvin Arnoux;
- CEM;
- Greenlee Textron;
- KEW;
- KIMO Instruments;
- Sonel;
- Tenmars.
Для измерения интенсивности светового потока, а также рассеянного излучения светового спектра, используется такой прибор как люксметр. Для того чтобы правильно проводить необходимые измерения разного вида освещения, оборудование имеет несколько запрограммированных рабочих режимов.
Виды люксметров
Люксметр можно использовать для измерения интенсивности освещения внутри или снаружи помещения. В зависимости от его конструкции, существует разделение на виды:
С выносным датчиком. Датчик и основной блок между собой соединены при помощи гибкого провода, что позволяет выполнять необходимые измерения даже в труднодоступных местах. Его удобно применять, когда, например, на рабочем месте надо измерить условия освещенности с разных направлений.
Моноблок. На таких приборах датчик и само оборудование имеют общий корпус, но в некоторых случаях датчик может сниматься. Это небольшие мобильные приборы, но в труднодоступных местах работать с ними будет неудобно.
Использование люксметра
Для проведения измерений необходимо подключить фотоэлемент к разъему на корпусе люксметра. При этом надо соблюдать полярность, что бы стрелка прибора отклонялась в правильном направлении. Никаких ключей на разъеме нет, хотя возможно разъем данного прибора самодельный. Собственно внутреннее устройство данного люксметра весьма незамысловато. Это просто микроамперметр, к которому подключен фотоэлемент. Кроме этого на передней панели располагается две кнопки с фиксацией для переключения пределов измерения. Эти кнопки коммутируют резисторы в делителе напряжения. Открутив четыре винта на задней стенке корпуса, можно познакомиться с небогатым внутренним миром люксметра.
Принципиальная схема люксметра
Принципиальная схема простейшего люксметра
Следует заметить, что прибор не имеет источника питания.
Непосредственно, без масок прибор способен измерять низкие освещенности в 30 и 100 люкс. Под кнопками проставлены пределы измерения прибора с соответствующими насадками. Насадки М, Р, Т надеваются на фотоэлемент и фиксируются сверху насадкой К.
При не нажатых кнопках прибор отключен. При нажатой левой кнопке отсчет следует вести по шкале с 30 делениями, при нажатой правой кнопке следует использовать шкалу со 100 делениями. На фото ниже на люксметр надета насадка Р, предел измерения до 1000 Лк.
Какой люксметр лучше и как его выбрать?
Выбор люксметра начинается с постановки правильных задач, которые должен решать этот измерительный прибор.
Критерии, на которые следует ориентироваться:
• Рабочий диапазон и спектральная чувствительность. Каждый прибор способен работать только с определенным типом излучения, например, ультрафиолетовым, или же светом от неоновых ламп. Существуют универсальные приборы, где для настройки интервала измерения предусмотрен специальный переключатель. Индикатор перегрузки позволит определить превышение диапазона измерений.
• Дополнительные функции. Некоторые модели, кроме работы со световым потоком, способны измерять температуру окружающей среды, уровень шума и даже давление воздуха. Ценник на подобные варианты приборов заметно выше, однако, одно такое устройство способно заменить сразу несколько разнотипных измерителей, суммарная стоимость которых по отдельности будет еще выше.
• Размеры. Портативными устройствами, которые легко помещаются в одной руке, пользоваться гораздо удобнее.
• Экран. Его размеры напрямую влияют на удобство считывания данных. Подсветка дисплея, если она предусмотрена, позволит работать с люксметром при недостаточной освещенности.
• Питание. Преимущество следует отдать приборам с автономным источником питания, так как он позволит проводить измерения в абсолютно любых условиях, независимо от наличия бытовой сети.
• Подключение к ПК. Для профессиональных приборов подобная функция обязательна.
Если требуется проводить оперативные замеры, например, при настройке осветительных систем, достаточно иметь под рукой хороший недорогой люксметр типа моноблок.
Его ресурсов будет достаточно и для проведения инспектирования.
При необходимости провести оценивание условий труда, профессиональные модели с выносным датчиком будут более эффективными, так как они обладают более высокой точностью измерений и меньшей погрешностью.
Зачастую такие люксметры оборудованы встроенной памятью и могут хранить результаты измерений.
При покупке люксметра обязательно следует обратить внимание на его паспорт, где в полной мере указываются все особенности прибора. Кроме того, если планируется профессиональное использование, обязательно внесение в Госреестр, что гарантирует соответствие всем заявленным техническим характеристикам
Кроме того, если планируется профессиональное использование, обязательно внесение в Госреестр, что гарантирует соответствие всем заявленным техническим характеристикам.
