Что такое комбинированное освещение

Нормы и стандарты освещённости

Каким должно быть правильное освещение рабочего места, определяет не сам сотрудник или его работодатель. Нормы регламентируются нормативными актами, где закреплён допустимый уровень яркости в Люксах.

Нормативные документы:

  • СНиП — строительные нормы и правила проектирования освещения;
  • СанПиН — санитарные правила и нормы, которые включают в себя всю гигиену труда, в том числе и гигиену света;
  • ГОСТ Р 55710-2013 — регламентирует световые нормативы внутри зданий.

Уровень света отличается в зависимости от вида выполняемых работ. Виды производства делятся на труд высокой точности, средней, малой. Освещение, применяемое на рабочих местах на производстве с повышенной точностью работ, отличается от такового на местах с низкой точностью. Ниже представлены нормы яркости в зависимости от требуемой точности выполнения:

  • наивысшая точность — 5000 Лк;
  • очень высокая — 4000 Лк;
  • высокая — 2000 Лк;
  • средняя — 750 Лк;
  • малая — 400 Лк;
  • грубая — 200 Лк.

В таблице представлены нормы подсветки в зависимости от типа офисного помещения:

ПомещениеНормы, согласно СНиП
Кабинет с компьютерами200-300 Лк
Серверная400 Лк
Операционный или кассовый зал400 Лк
Большой кабинет со свободной планировкой400 Лк
Комната для посетителей300 Лк
Кабинет для чертёжных работ500 Лк
Помещение для ксерокопирования300 Лк
Конференц-зал200 Лк
Лестничные пролёты и эскалаторы50-100 Лк
Холл, коридор, вестибюль50-75 Лк
Архив75 Лк
Кладовка50 Лк

Коэффициенты отражения окружающих поверхностей

Отражение от поверхностей — важный показатель при организации рабочего места. Коэффициент отражения поверхности означает способность основания отражать падающий световой поток. Он равен отношению света, отраженного от поверхности, к общему падающему световому потоку. Такие коэффициенты давно рассчитаны (в зависимости от материала цифры могут варьироваться):

  • пол — 0,2-0,4;
  • стены — 0,5-0,8;
  • потолок — 0,7-0,9;
  • стол, рабочая поверхность — 0,2-0,7.

Отраслевые нормы искусственного освещения

Кроме сведений СНиП, которые являются общими, есть ряд отраслевых документов, разрабатываемых специальными институтами. Они устанавливаются в зависимости от типа отрасли после анализа ее специфики, и только затем переходят в разряд рекомендаций. При отсутствии конкретных отраслевых норм придется пользоваться общими.

Все нормативы в промышленности зависят от точности зрительных работ, которая делится на 7 разрядов в зависимости от величины объекта работы и сложности труда. Например, точные работы (1-4 разряды) подразумевают наличие объекта размером от 0,15 мм (наивысшая точность) до 5 мм (средняя точность). Пятый разряд (малой точности) может включать работу со светящимися объектами.

При делении работ по сложности внутри разряда учитывается цвет фона, ведь он влияет на коэффициент отражения (так, черный цвет имеет самый низкий коэффициент отражения). Нормы обязательно учитывают следующие факторы:

  • длительность работы;
  • напряженность труда;
  • степень разрешения задачи — различение или поиск;
  • число объектов в поле зрения;
  • возраст сотрудников;
  • квалификация сотрудников.

Факторы зрительного комфорта

При оформлении интерьера в офисных помещениях важно учитывать цветовую гамму стен, ведь она по-разному воздействует на человека. Лучше всего выбирать пастельные тона, а также зеленоватые, желтые оттенки, приятные для глаз

Есть и иные факторы зрительного комфорта:

  • подходящая яркость;
  • однородность света;
  • отсутствие бликов и мерцания;
  • нужная контрастность.

Плохо воздействует на глаза блесткость, или сильная слепящая яркость — свойство ярких поверхностей ухудшать контрастность и нарушать зрительный комфорт. Утомление глаз вызывают и колебания света, они сильно снижают производительность труда, поэтому тоже недопустимы.

В чём измеряется количество света в помещении и на улице?

СанПин позволяет определить, что измерение параметра в помещениях выполняется в люксах (Лк). Согласно другим нормативным документам допустимо также измерение в люмен/м2 (это измерение приравнено к люксу).

Ниже в таблицах приводится нормируемая освещенность рабочей поверхности (в случае кабинета за неё принимается высота стола, в случае лестницы — пол и так далее) для различных мест с учётом требуемых видов освещения (охранное освещение и т.д.).

Основные требования для уличного освещения.

ОбъектыМинимальная ср. освещённость, в люксахМинимальное распределение света
Категория А1 (дороги с пропуском 10 000 ед/ч)300,35
Категория А2 (дороги с пропуском до 9 000 ед/ч)200,35
Категория А3 (дороги с пропуском до 7 000 ед/ч)200,35
Категория А4 (дороги в центре города с пропуском до 5 000 ед/ч)200,35
Категория Б1 (дороги за городом с пропуском до 5 000 ед/ч)200,35
Категория Б2 (дороги в центре города с пропуском от 2 000 до 5 000 ед/ч)150,35
Категория В1 (пешеходные зоны за городом с пропуском до 3 000 ед/ч)150,25
Категория В2 (пешеходные зоны в центре с пропуском до 3 000 ед/ч)60,25
Категория В3 (связи транспортного типа с пропуском до 2 000 ед/ч)60,2
Трамвайный путь обособленного типа10
Центральные улицы, площади общественного назначения, ТЦ10
Центральные улицы в жилых частях города6
Переулки в жилых частях города4

Нормы естественного освещения для зон пешеходного типа.

ОбъектыМинимальное ср. значение параметра, лкМинимальное распределение света
Область перед входом в комплексы общественного назначения200,30
Переходы для пешеходов в непроезжей и исторической зонах города100,30
Переходы для пешеходов, входы60,20
Тротуары40,20
Аллеи, переулки, проезды административных и жилых участков20,10
Аллеи бокового типа, вспомогательные входы в парки10,10

Требуемое освещение в административные здания.

ОбъектыМин. ср. освещённость по горизонту
Для офисных помещений, регистрационных, кабинетов лигафонного типа, печатных комнат (не свыше 30 кв.м), мастерских, производственных зданий, используемые в качестве термостатных, комнат для мойки300
Бюро машинописного типа, гостевые и комнаты для сотрудников, залы для чтения, комнаты с компьютерами, лаборатории400
Технические помещения для выполнения схем и чертежей, лаборатории аналитического типа500
Каталоги для чтения, залы для собраний, фотокомнаты200
Фойе, архивные100-150
Хранилища для книг75

Требуемое освещение для общественных помещений образовательного назначения (школа, университеты и т.д.).

ОбъектыМин. ср. значение параметра по горизонту
Инвентарные50
Палаты100
Бассейны крытого типа, рекреационные, спальни150
Рабочие комнаты с ЭВМ, залы спортивного назначения, актовые залы, приёмные, раздевалки200
Мастерские, залы эстрадного типа300
Лаборатории техникумов, лаборатории,400
Помещения для проведения занятий,500

Требуемые нормы в производственных помещениях, предназначенных для питания.

ОбъектыМин. ср. значение параметра по горизонту
Объект на производстве шоколада и изделий из него400
Раздаточные, хранение изделий из муки, мороженого, напитков300
Общественные организации с залами для питания, цеха, помещения для мойки, комплектовальни, торговый зал200
Кладовки75

Требуемое освещение рабочих помещений в медицинских организациях.

ОбъектыМин. ср. значение параметра по горизонту
Приёмные500
Операционные400
Лаборатории, процедурные комнаты300
Регистрационная, комнаты для мойки200
Комнаты для ожидания, склад препаратов, помещения бытовых назначений150
Коридоры, лестницы100
Уборные75

Это частичные нормы освещенности производственных помещений, таблица, представленная в регламентирующих документов приводит полноценные требования к помещениям промышленного и общего назначения.

Измерением света должен заниматься отдельный квалифицированный сотрудник, который разбирается в данных вопросах. При отсутствии его в рамках штата компании, такого сотрудника стоит нанять отдельно в специализированной компании. Если данными вопросами будет заниматься некомпетентное лицо, измерения могут быть неточными.

Что такое акцентное освещение

Не менее двух третей информации, поступающей в человеческий мозг извне, доносят органы зрения — это научно установленный факт. Чем лучше освещён предмет или участок поверхности, тем больше внимания он привлекает. Именно на этой особенности основано акцентное освещение. Для него используются особые светильники, способные создавать направленный поток световых лучей, благодаря которому на общем фоне выделяется яркое световое пятно. Попадающие в освещённую зону предметы визуально выделяются, притягивая взгляд находящегося в помещении человека.

Акцентные светильники напоминают театральные прожекторы, освещающие сцену и в нужные моменты выделяющие наиболее значимых персонажей или важные эпизоды спектакля

Они помогают сосредоточить внимание на отдельных участках помещения, подчеркнуть светом композиционные акценты, выделить одну или несколько зон и т. д

Дизайн освещения комнат

Правильная организация освещения – одна из первостепенных дизайнерских задач. Это важнейшая составляющая комфорта и уюта вашего дома. В каждом из помещений действуют собственные правила выбора и установки тех или иных приборов. Свет должен подчеркивать преимущества выбранного дизайна, создавать определенную атмосферу.

Прихожая и коридор

Прихожая, как правило, лишена солнечного света. Использование искусственных источников позволяет превратить мрачный коридор в светлую привлекательную приемную. Громоздкие приборы здесь ни к чему – зачем «съедать» и без того маленькое пространство. К тому же, использовать объемные люстры и торшеры в тесном помещении небезопасно. Целесообразнее разместить здесь потолочную точечную подсветку, а на стене около зеркала повесить бра. Усилит освещенность светодиодная подсветка шкафа или декоративных ниш, а также зеркальная стена.

Гостиная

В гостиной ситуация обратная. Здесь объемная люстра более чем уместна. Поскольку это общая комната, нужно предусмотреть различные сценарии подсветки. Бра над креслом, торшер у дивана, устройство из светодиодного волокна на журнальном столике отлично впишутся в интерьер. Светодиодное оформление с различными программами поможет расслабиться в будний день и украсит праздничную вечеринку.

Спальня

Традиционное оформление спальни предусматривает наличие верхнего света – люстры или встроенных в подвесной потолок устройств, светильников в зоне прикроватных тумбочек и туалетного столика. Помимо этого, используют светодиодную подсветку ниш, шкафов, контура кровати. Особый шик придают комнате театральные зеркала, картины со встроенными лампами.

Кухня

Деление этого помещения на зоны обуславливает использование общего света и акцентирование отдельных участков. Кухонные гарнитуры часто комплектуют встроенными приборами, в противном случае можно закрепить под верхними ящиками несколько энергосберегающих устройств. Над обеденным столом размещают длинные подвесные плафоны или трековые конструкции. Главное, не использовать лампы с голубоватым свечением – оно делает блюда неаппетитными.

Детская

Детская – универсальное помещение. Ребенок здесь учится, играет, отдыхает и спит. Каждый вид деятельности предполагает использование специального пространства. Освещение зон должно соответствовать их предназначению. В учебной необходим направленный источник, который позволит не напрягать зрение. Например, складная настольная лампа на прищепке или бра. В то же время нужно избегать излишне ярких, мерцающих приборов. Они способствуют утомляемости и порче глаз. Игровая зона освещается сверху – для этой цели подойдет люстра на несколько рожков. Не стоит вешать хрустальные или кованные абажуры – это небезопасно. Игра в мяч или исполнение «колеса» несовместимы с длинными подвесами. Лучше выбрать легкий пластиковый экземпляр в цветах основной палитры. Зона отдыха или сна требует мягкого рассеянного свечения. Лучше всего с этой задачей справится ночник или виниловые фосфоресцирующие наклейки. Они бывают разной тематики, но самая популярная безусловно – звездное небо. Для комнаты подростка в мансарде используют трековые системы и ряды одинаковых однорожковых люстр или спотов. Часто их фиксируют на скатах крыши.

Кабинет

Главное условие – хорошая освещенность рабочего стола, за которым занятые люди проводят целые дни. Это оказывает непосредственное влияние на их эффективность, предотвращает утомляемость, сохраняет здоровье глаз. Верхний свет не настолько важен. Он может быть рассеянным и ненавязчивым. В кабинете не нужны дворцовые люстры, достаточно встроенных устройств и настольной лампы с гибкой или складной ногой.

В любом помещении дома световые приборы должны быть функциональными, безопасными, гармонирующими с остальными предметами интерьера.

Проектирование системы

При использовании искусственного типа освещения комбинированного плана много чего нужно учитывать еще на этапе проектирования. На этом этапе расчет параметров системы ведется на основании нескольких базовых критериях:

  • тип системы освещения;
  • разновидность источника света;
  • вид осветительных приборов, входящих в систему;
  • месторасположение светильников в системе;
  • расчет мощности осветительных приборов и источников света.

Для производственных помещений (всех видов) проектируют систему общего, а также комбинированного освещения.
В целом расчет здесь нетруден — освещение, которое будет получать рабочая поверхность, должно быть не менее 10% от нормируемого показателя (для газоразрядных ламп — 150 лк, а для ламп накаливания – 50 лк).

Люминесцентные лампы в офисе

Современные источники света имеют спектр, максимально приближенный к естественному свету

А это особенно важно при комбинированном типе освещения

Виды светильников

Выбор лампы начинается с самого начала отделки или ремонта, когда определяется, для чего предназначена комната и что в ней будет располагаться. Ассортимент светильников настолько велик, что одно только перечисление видов займет не одну книгу. Имеет смысл рассказать о них по принципу расположения и монтажа.

Встроенный потолочный точечный светильник с галогенной лампой и поворотной частью

Потолочные

Различают потолочные встраиваемые и накладные светильники. Первый вид предназначен для подвесных и натяжных потолков. Второй — для потолков из монолитного материала без пустот за ним.

Люминесцентный потолочный встраиваемый светильник на 4 лампы по 18 Вт

Подвесные

Располагаются на потолке. Отличаются от потолочных способом крепления — они подвешиваются к потолку при помощи штанги или гибкого тросика.

Подвесной светильник — люстра

Переносные

К ним относятся напольные (торшеры) и настольные лампы.

Настольный светильник с шарнирами создает зону освещения на рабочем столе

Напольный торшер

Настенные

Это различного вида бра и люминесцентные светильники линейного типа.

Настенный светильник — бра

Настенный пылевлагозащищенный светильник с решеткой, обычно устанавливается в технических помещениях

Совмещенное производственное освещение

Естественное освещение не приносит вред здоровью, но оно не может обеспечить регулярное и равномерное освещение всего помещения. Искусственные источники света работают тогда, когда это необходимо и как это необходимо, но они вредны для глаз. Поэтому в производстве используется совмещенное освещение.

Пожалуй, этот вид освещения можно считать самым удобным и самым эффективным из всех. Как известно, существует такое понятие, как нормирование производственного освещения, которое должно отвечать определенным требованиям.

Основные причины использования совмещенного освещения:

  • Недостаточно яркий естественный свет
  • В северной части страны дневной свет слишком быстро сменяется ночным, поэтому приходится использовать искусственный
  • Естественное освещение не может обеспечить достаточное освещение отдельных деталей
  • Снижение утомляемости глаз. Дело в том, что при переводе взгляда с яркого света на более тусклый, глаза быстрее утомляются. Поэтому на производстве с помощью искусственного свет выравнивается яркость освещения во всем помещении.

Совмещенное освещение позволяет взаимозаменять естественные источники света и искусственные

Это не позволяет зрению утомляться и, что не мало важно, не так портит зрение, как одно только искусственное. Действительно, естественное освещение при авариях мало чем поможет, а искусственное в свою очередь будет только лишний раз потреблять электроэнергию, в то время как его вполне можно заменить солнечным светом

Совмещенное освещение

Итак, можно сделать несколько выводов о производственном освещении.

Естественное освещение, несомненно, можно считать самым безопасным для глаз человека, но только в том случае, если солнечный свет достаточно яркий и равномерно проникает в помещение. В противном случае от него не будет никакого толку.

Искусственное освещение совсем не зависит от времени суток, от сезона и географических факторов. Для такого освещения важна только электроэнергия. За счет использования диммеров, о которых читайте здесь, оно позволяет регулировать уровень яркости, освещенность помещения, но, так или иначе, этот свет не заменит естественного и достаточно быстро утомляет глаза. Поэтому только искусственное освещение используется только в помещениях, где естественный свет или недопустим (например, фотолаборатории), или невозможен (подвальные помещения).

Поэтому производства отдают предпочтение совмещенному освещению, когда естественное вовремя заменяется искусственным, чтобы обеспечить максимальное освещение рабочего места.

Нормы освещенности рабочих мест

В современных проектах освещения все чаще используются принципы моделирующего света

Он позволяет обеспечивать объемное восприятие объектов, что очень важно для работников предприятий с конвейерными линиями. Также этот способ организации света позволяет точнее рассчитывать объемы рассеивания и яркости подачи излучения. В нормативах за расчетную единицу берутся люксы (Лк)

Одна единица Лк соответствует одному люмену на квадратный метр. Так, общие требования к освещенности рабочего места указывают, что в помещениях с постоянным пребыванием людей среднее значение освещения должно соответствовать 200 Лк. Должны соблюдаться и требования к равномерности освещения. Известное правило, что свет должен охватывать всю целевую площадь, в данном случае не действует. Рабочее пространство разделяется на две зоны – периферию и непосредственное окружение. В случае с периферийной зоной коэффициент равномерности соответствует 0,10, а непосредственное окружение охватывается с величиной 0,40. Здесь же различаются и требования к яркости. Периферийная зона должна быть освещена с расчетом 30 Лк для потолка и 50 Лк – для стен

В нормативах за расчетную единицу берутся люксы (Лк). Одна единица Лк соответствует одному люмену на квадратный метр. Так, общие требования к освещенности рабочего места указывают, что в помещениях с постоянным пребыванием людей среднее значение освещения должно соответствовать 200 Лк. Должны соблюдаться и требования к равномерности освещения. Известное правило, что свет должен охватывать всю целевую площадь, в данном случае не действует. Рабочее пространство разделяется на две зоны – периферию и непосредственное окружение. В случае с периферийной зоной коэффициент равномерности соответствует 0,10, а непосредственное окружение охватывается с величиной 0,40. Здесь же различаются и требования к яркости. Периферийная зона должна быть освещена с расчетом 30 Лк для потолка и 50 Лк – для стен.

В организации освещения рабочих мест, которые должны иметь широкую обзорность окружающего пространства, применяется так называемая концепция нормирования цилиндрической освещенности. Также используются приемы снижения или полного исключения степени отраженной блескости. Для регуляции этого параметра используются разные конфигурации взаимного расположения светильников. Это позволяет варьировать показатели яркости, коэффициенты отражения облицовочных материалов и т. д. Важен и другой вопрос – какие требования предъявляются к освещенности рабочих мест в условиях интенсивного зрительного напряжения? В данном случае, кроме соблюдения показателей яркости света, ответственное лицо должно изначально правильно подойти и к выбору светильников. Желательно с точки зрения щадящего воздействия света на глаза интегрировать лампы накаливания, но в силу экономических и эксплуатационных факторов это не всегда возможно. Поэтому применяются специальные модели люминесцентных и светодиодных приборов мягкого освещения.

Цвет, размеры, количество и виды указателей

Как уже говорилось выше, указатели которые показывают направление путей эвакуации должны иметь зеленый фоновый цвет. Минимальная яркость в любой точке этого зеленого фона должна быть 2 кд/м2, если это незадымляемое помещение и оно оборудовано системами вытяжки-дымоудаления. Если этого нет – до 10 кд/м2.

Очень многие производители делают этот зеленый фон настолько темным, что он просто не пропускает свет. А человечек или другая фигурка в центре знака не яркого бело-контрастного цвета, а темного зеленоватого.

Старайтесь избегать таких изделий, это нарушение требований. Кстати высота знака напрямую влияет на дистанцию его распознавания. Грубо говоря, от этого зависит с какого расстояния вы его увидите.

Чтобы высчитать это расстояние, необходимо высоту значка в метрах, умножить на коэффициент 200.

Для пиктограммы шириной 20см дистанция распознавания будет: L=h*200=0,2*200=40 метров.

Если ваш коридор гораздо длиннее, то и количество знаков увеличится.

Одного в самом конце уже будет не достаточно. Исходя из этого и рассчитывается их общая потребность.

Для того чтобы просмотреть виды указателей, их обозначение и применяемость, нажмите на крестик.

Как сделать аварийное освещение — варианты

Как же из светильника рабочего освещения сделать аварийный? Например вы проектируете и расставляете рабочее освещение согласно вашего помещения как на рисунке ниже.

Так вот, изначально можно заложить такие светильники, которые уже будут оборудованы блоками аварийного питания. И этими самыми блоками при аварии будет включаться только один из модулей Led подсветки, а не все сразу.

То есть, при экстренной ситуации он будет выдавать не 100% светового потока, а всего лишь 10-15%. Главное правильно расставить и обеспечить требуемую освещенность на путях эвакуации не ниже нормируемой.

Блоки аварийного питания могут быть:

встраиваемыми

Они устанавливаются между драйвером и светодиодным модулем.

универсальными или внешними

Тут применяется второй вариант авар. света. Внешние подключают, если вы модернизируете уже смонтированное освещение, когда изначально было закуплено или спроектировано не то что нужно.

Данный блок подсоединяется не к какому-то одиночному Led модулю, а непосредственно к драйверу. И в аварийной ситуации выдает напряжение 220В. При этом светильник работает на все 100% своей мощности.

Какие преимущества у второго варианта?

экономия времени модернизации

Не нужно лезть в корпус, разбираться со схемой, возиться с паяльником и т.п.

уменьшение количества аварийных светоточек

Так как здесь светильник будет выдавать 100% своего светового потока, можно существенно сократить их общее число и при этом соблюсти требования норм.

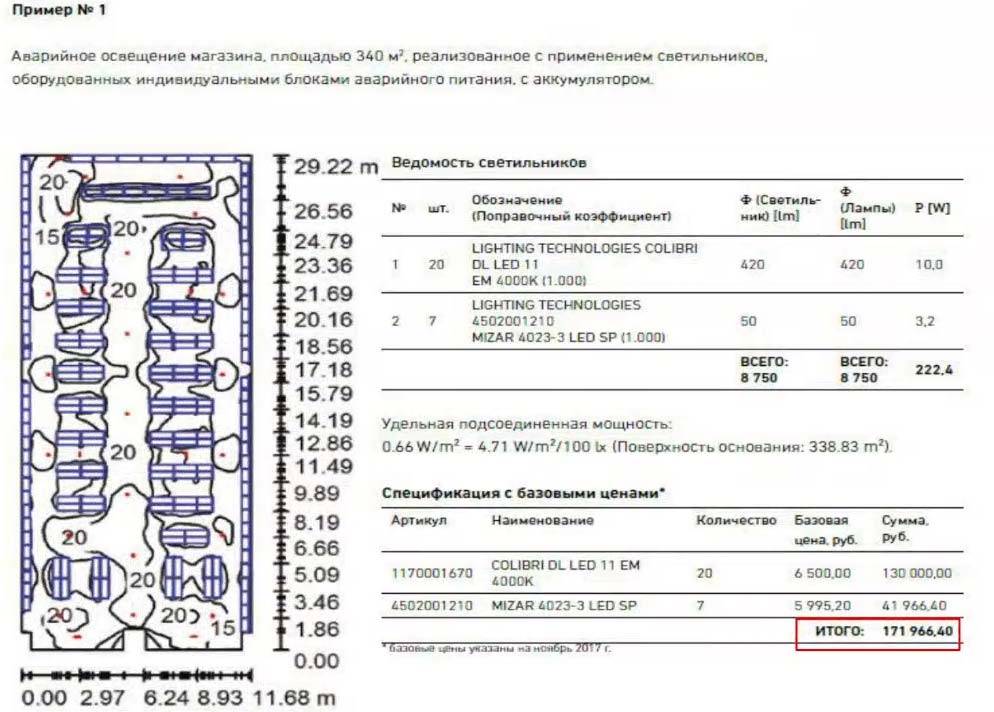

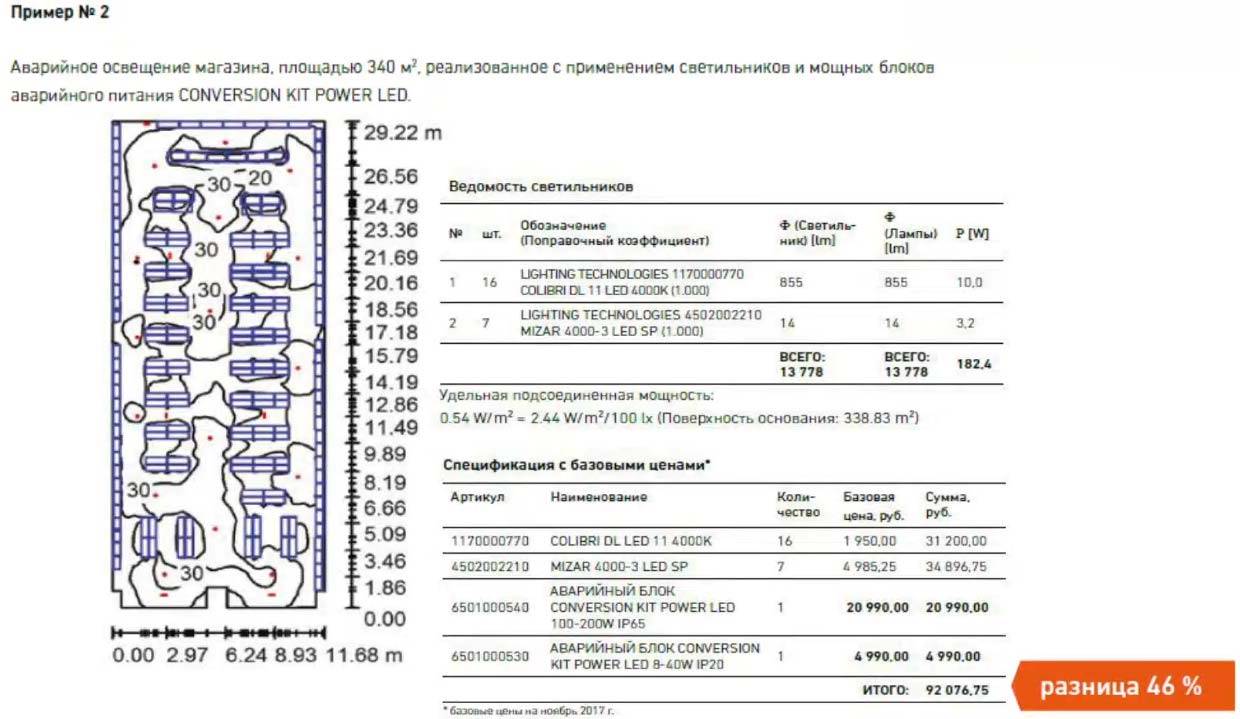

Отсюда же вытекает существенная экономия. Вот реальный расчет затрат при использовании светильников со встроенными блоками аварийного питания (БАП) и внешними.

1 of 2

Как видите, во втором случае идет прямая экономия в деньгах почти на 50%.

возможность подключения к одному блоку сразу нескольких светильников

Например от такой модели как Conversion Kit Power Led, можно запитать несколько светодиодных ламп общей мощностью до 40Вт. Максимальная допустимая удаленность светильников от такого БАП будет 200м.

Есть и более мощные модели 120-200Вт. Они могут идти сразу собранными в боксе с защитой IP65. Вес аккумуляторов мощных БАП составляет примерно 1,5кг.

возможность подключать светильники и знаки на улице

По требованиям безопасности, эвакуационные выходы должны быть обеспечены соответствующими указателями и снаружи здания, т.е. на улице. Проблема в том, что на сегодняшний день нет таких компактных АКБ (даже феррополимерные не спасают), которые нормально работали бы при наших зимах и температурах минус 20-30 градусов.

А с выносными блоками все решаемо. Его устанавливаете внутри, в теплом помещении, а знак вывешиваете снаружи.

Заключение

Как видим, чтобы провести все необходимые расчеты для создания оптимальной системы комбинированного освещения, нужно постараться. В каждой конкретной ситуации существуют свой метод проведения расчетов, который предполагает учет тех или иных параметров и норм. Тем не менее, естественное освещение все равно довольно сложно заменить искусственной системой подсветки, так как она будет только приближенной к ней. Но это не повод делать все спустя рукава. Помните, что от того, насколько правильно вы провели все необходимые расчеты будет зависеть качество освещения и безопасность того участка, которое светильники должны осветить.
