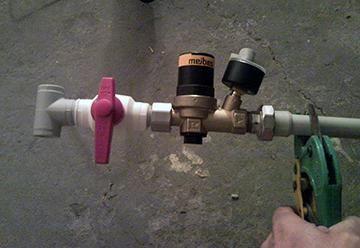

Управление подпиткой
В небольшой по объёму отопительной системе перепады уровня давления, а также снижение общего количества теплового носителя, как правило, можно компенсировать посредством мембранных баков.
Именно по этой причине добавление жидкости в систему – явление относительно редкое.
Упрощение конструкции предполагает ручное включение насосного оборудования, а также открытие и закрытие линии подпитки. В этом случае контроль уровня давления должен быть систематическим.
Управляемое отопление является более сложным, но максимально эффективным. Именно в автоматическом режиме предполагается прямой отказ от работы по принципу «прямое действие». Отпадает необходимость осуществлять регулирование работы источника всей вырабатываемой тепловой энергии, добавлять или убавлять используемые ресурсы. Такой вариант базируется на применении управляющего модуля.
Таким образом, автоматический режим управления основан на подборе максимально комфортного температурного режима и является более удобным, а также позволяет заметно экономить расход энергоносителей.
Итальянская марка отопительных котлов “Беретта” заслужила популярность в нашей стране. Газовый котел Беретта – виды оборудования и обзор популярных моделей.
Как рассчитать теплопотери дома и для чего это нужно, вы узнаете тут.
Профилактика и методы очистки
Забитый накипью контур отопления в котле, который нужно прочистить
Многие газовые котлы не греют воду, потому что предварительно не были предприняты меры профилактики. Отопительное оборудование требует своевременного технического обслуживания:
- чистка;
- замена комплектующих и износившихся деталей, прокладок, уплотнителей;
- регулировка газа;
- контроль давления.
Также важно следить за правильным уровнем теплоносителя в расширительном баке. Если котел Бакси не нагревает воду по причине загрязнения элементов ОС, необходимо провести очистку. Существует несколько способов:
Существует несколько способов:
Если котел Бакси не нагревает воду по причине загрязнения элементов ОС, необходимо провести очистку. Существует несколько способов:
- Механический. Производится при толщине накипи от 1 мм до 3 мм с помощью оборудования из гибкого вала, с приводом и шарошками.
- Гидродинамический. Происходит посредством промывки труб водой под высоким давлением.
- Химический. Для мероприятия используется специализированное оборудование и состав агрессивного воздействия на поверхность.
- Электроразрядный. Метод позволяет удалить загрязнения повышенной прочности. По заполненной водой магистрали транспортируется рабочий кабель с определенной мощностью/частотой электроразряда.
Способ чистки подбирается с учетом типа котла, характера загрязнений и толщины накипи.
Полипропиленовые трубы в системах отопления
Фитинги и трубы из полипропилена (PPR) популярны благодаря своей дешевизне и простоте монтажа. Они не подвержены коррозии, имеют гладкие внутренние стенки и служат не меньше объявленных изготовителем 50ти лет.
Существует несколько видов этих трубных изделий, которые различаются техническими характеристиками и предназначением. В сооружении систем отопления, а также в устройстве близких к ним по эксплуатационным параметрам контуров ГВС применяют:
- Трубы с маркировкой PN 25. Изделия с армированием, выполненным алюминиевой фольгой. Применяются в системах с номинальным давлением до 2,5 мПа. Предел рабочих температур +95º С.
- Трубы с маркировкой PN 20. Усиленный вариант, используемый в ветках ГВС двухконтурных котлов отопления. Отработают заявленный изготовителем срок, если температура теплоносителя не будет выше +80º С, а давление до 2 мПа.
- Трубы с маркировкой PN 10. Тонкостенные полимерные изделия. Используются, если котел поставляет теплоноситель в систему водяного теплого пола. Рабочая температура не выше +45º С, номинальное давление до 1 мПа.
Полимерные трубы подходят для всех известных способов прокладки: открытых и скрытых. Но у этого материала большой коэффициент теплового расширения. При нагреве такие изделия начинают слегка увеличиваться в длину. Этот эффект называется тепловым линейным расширением, его необходимо учитывать при сооружении трубопроводов.
Обвязывать котел следует трубами из полипропилена, которые в маркировке имеют класс эксплуатации 5, рабочее давление в 4–6 атмосфер и номинальное давление PN от 25 и выше
Чтобы не допустить разрушения полипропиленовых трубопроводов отопления можно установить компенсационные петли. Но проще взять многослойные трубы, армирование в которых специально предназначено для компенсации этого растяжения. Слой фольги внутри полипропиленовых труб PN 25 уменьшает их тепловое удлинение в два раза, а стекловолокна во все пять раз.
Галерея изображений
Фото из
Сварку труб из полипропилена диаметром 63 мм и более проводят стыковым способом с применением специализированного устройства. Плюс стыковой технологии в отсутствии соединительных деталей
Сварку широких труб для сборки трубопроводов однотрубных систем и стояков двухтрубных контуров можно проводить с применением муфт при их наличии
В сборке трубопроводов диаметром до 63 мм применяются раструбные и муфтовые соединения. При необходимости обеспечить резьбовое соединение используется муфта с раструбом
Соединение труб диаметром до 40 мм обычно проводится с применением ручного сварочного аппарата. Сварку труб размером более 40 мм выполняют с помощью прибора с центрирующими приспособлениями
Аппарат для сварки труб ПП большого диаметра
Особенности сварки широких пластиковых труб
Соединение узких полипропиленовых труб
Аппарат для соединения труб ПП малого диаметра
Особенности монтажа PPR трубопроводов
Фитинги с трубами из полипропилена в единую отопительную системы при обвязке котла соединяются резьбовым методом, а также путем холодной или горячей сварки. Навинчивать гораздо удобней, но из-за них сборка системы обойдется существенно дороже. Правда, при желании присоединить полипропиленовый трубопровод к металлическому собрату без резьбовых фитингов не обойтись.
Для формирования линейных и узловых соединений полипропиленовых труб выпускается обширная линейка фитингов
«По-горячему» сваривают специальным аппаратом (паяльником, “утюгом”). Трубы разогреваются с помощью подходящей насадки до температуры плавления в 260 градусов, а затем детали с размягченными краями прижимаются друг к другу. В результате получается надежное и монолитное соединение.
Перед сваркой фольгу в обязательном порядке следует зачищать. Иначе она помешает соединению полимерных изделий, сделав шов непрочным. Со стекловолокном этих лишних действий производить не потребуется. Он спокойно плавится вместе с пластиком.
Технология пайки PPR предельно проста, все работы можно выполнить своими руками (+)
Холодная сварка предполагает применение специализированного клеевого состава. В последние годы этот метод редко применяется, т.к. результат недостаточно надежен.
В системах отопления резьбовые соединения герметизацию следует производить паронитом либо высокотемпературным герметиком. Не стоит забывать о достаточно высокой рабочей температуре теплоносителя.
Есть еще один нюанс применения полипропилена для обвязки котла отопления. Антифриз с пластиком – достаточно плохое сочетание. В качестве теплоносителя для системы из пластиковых труб рекомендуется использовать воду.
Материалы и инструменты для работы
Приступая к выполнению обвязки котла отопления, работающего на газе, нужно иметь проект и исполнительные схемы. Без этих документов собственник не сможет ввести в эксплуатацию котел отопления.
В каждом проекте существует раздел спецификации оборудования, в котором имеется детальный перечень всех элементов тепловой схемы по типоразмерам, сортаментам и количеству.
Поэтому используя спецификации, даже не профессионалу не составит большого труда приобрести запчасти и комплектующие в торговой сети.
Ключевыми компонентами внутридомовой тепловой сети являются:
- Насос для циркуляции теплоносителя.
- Расширительный бачок для компенсации расширения воды в контуре.
- Воздушники для удаления воздуха из контура отопления.
- Грязевик для очистки воды внутреннего контура отопления от взвешенных частиц.
- Гидравлическая стрелка или коллектор на подаче и обратке для развода теплоносителя по контурам отопления.
- PPR-трубы PN 25, для отопительного контура армированные фольгой для систем с рабочим давлением 2.5 атм и Т до +95 С.
- PN 20 для обвязки двухконтурного котлоагрегата с Т до +80 С и давлением до 2 атм.
- PN 10 – тонкостенные PPR – изделия, применяются, если агрегат подает воду в систему «теплый пол». Рабочая Т не более +45 С и давление до 1 атм.
- Фитинги для соединений PPR-труб в количестве по исполнительной схеме.
- Паяльный набор для сварки PPR-труб.
Контур из полипропилена для разных котлов
Большинство производителей водонагревателей первый метр трубопровода от него рекомендуют делать из металла. Особенно это касается твердотопливных устройств с более высокой температурой воды на выходе. Полипропилен при обвязке следует подсоединять уже к этому отводу, иначе при сбоях в котле он получит тепловой удар и может лопнуть.
Вариант #1: Газовый водонагреватель
Обвязку полипропиленом газового котла рекомендуется выполнять с использованием гидрострелки и коллектора. Зачастую модели на газу уже оборудованы встроенными насосами для подкачки воды. Практически все они изначально предназначены для принудительных систем.
Самой надежной в плане безопасности будет схема с циркуляционным оборудованием на каждый контур за коллектором.
В этом случае встроенный насос будет нагнетать давление на небольшом участке трубопровода от котла до распределителя, а дальше будут задействованы дополнительные помпы. Именно на них будет ложиться основная нагрузка по перекачке теплоносителя.
Обвязывать полипропиленом газовый котел можно без длинных металлических патрубков, вода в таком нагревателе редко когда нагревается до 75–80 градусов
Если газовый котел имеет чугунный теплообменник, то при его обвязке в систему следует установить дополнительный теплоаккумулятор. Он сгладит резкие перепады температуры воды, которые оказывают негативное воздействие на чугун. При скачкообразном нагреве или охлаждении теплоносителя он может даже лопнуть.
При обвязке двухконтурного аппарата с параллельным нагревом воды для ГВС дополнительно на этот отвод придется устанавливать фильтры тонкой и грубой очистки. Их же стоит смонтировать на входе в водонагреватель, куда подается холодная вода.
Вариант #2: Твердотопливная модель
Основная особенность котла на твердом топливе – это его инертность при прекращении подачи горючего. Пока все находящееся в топке не прогорит полностью, он будет продолжать нагревать теплоноситель. А это может пагубно сказаться на полипропилене.

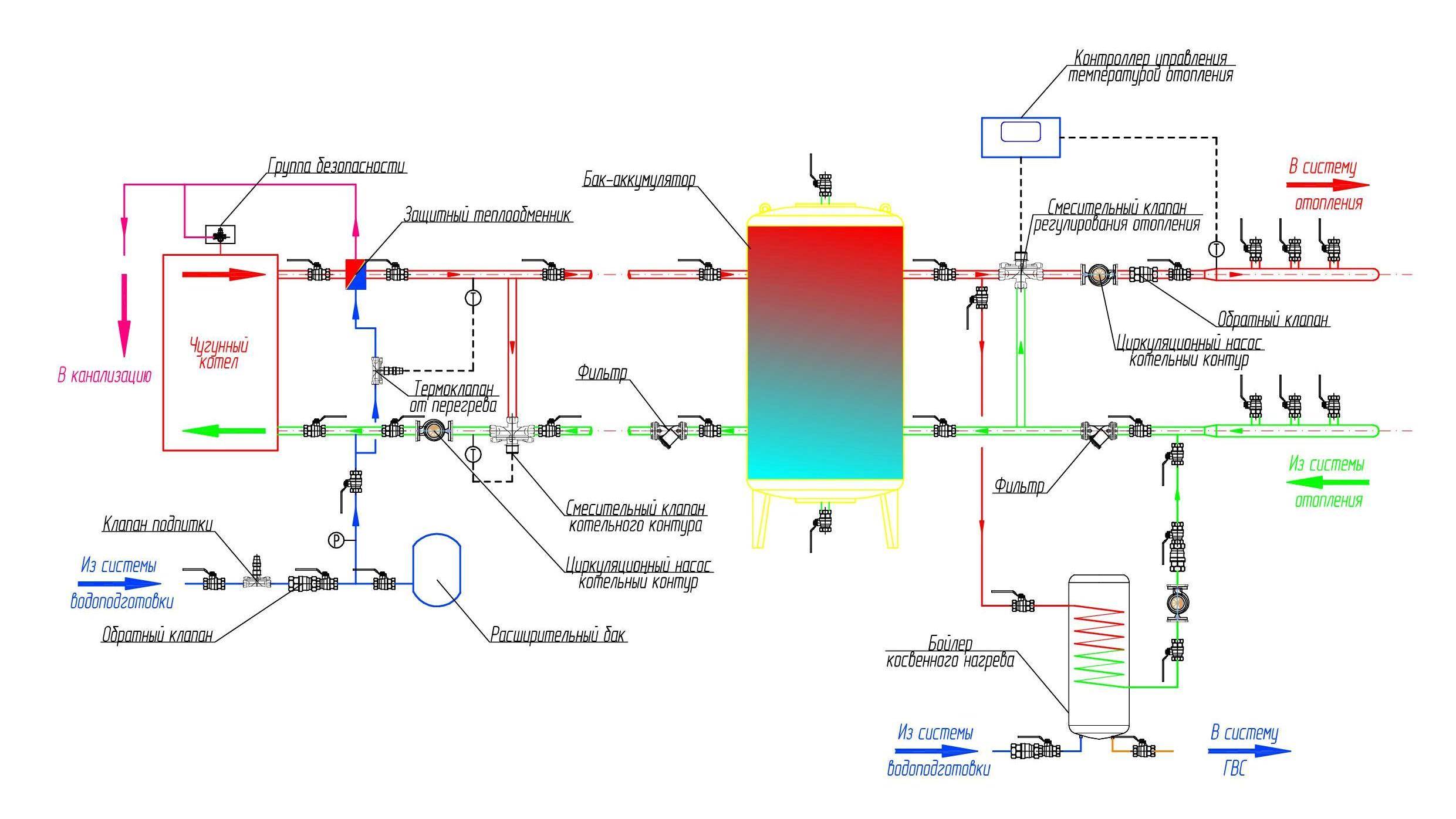

При обвязке твердотопливного котла сразу к нему следует подсоединять исключительно металлические трубы, а только через метр-полтора можно врезать полипропиленовые. Вдобавок к этому, надо предусмотреть резервный подвод холодной воды для аварийного охлаждения теплообменника, а также ее отвод в канализацию.
Отрезок трубопровода от твердотопливного котла до коллектора следует делать из металла, а уже дальше можно выполнять обвязку полипропиленом – только это защитить пластиковые трубы от перегрева
Если система выстроена на принудительной циркуляции, то в нее обязательно надо будет установить источник бесперебойного питания для насоса. Вода должна постоянно отводить тепло от топки, где горит твердое топливо, даже при перебоях с электроснабжением.
В дополнение к нему можно сделать малый гравитационный контур либо все батареи оборудовать байпасами для отключения отдельных участков системы. При авариях это позволит ремонтировать поврежденный отрезок при работающем отоплении.
Твердотопливный котел должен быть укрыт защитным кожухом, который ограничивает распространение тепла от стенок топки в котельную. Но даже при его наличии коллектор и пластиковые трубы следует удалить подальше от печки.
Вариант #3: Нагреватели на жидком топливе и электричестве
Котел на отработке или дизеле обвязывается полипропиленом по идентичной с твердотопливным аналогом схеме. Полимер нужно удалить от него на максимально возможное расстояние.
При обвязке электрического котла PPR можно не беспокоиться о порывах труб, в нем стоит защитная автоматика, не дающая воде дойти до кипения
Нагрев теплоносителя в водонагревателе на электричестве до критических для полипропилена температур практически исключен. При пропадании напряжения он просто перестает работать. От гидравлических ударов трубы в этом случае защищены гидроаккумулятором и клапанами для сброса избыточного давления.
Выбирая схему обвязки котла трубами из полипропилена, необходимо учесть все особенности конкретного здания. Сам процесс монтажа трубопроводов и подключения оборудования несложен, с ним справиться сможет даже начинающий мастер.
С паяльником для полипропиленовых фитингов и труб работать проще простого. Но вот подготовку проекта системы отопления лучше доверить специалисту, ошибки здесь недопустимы.
Источник
Схемы обвязки котла полипропиленом
Эффективную и безопасную работу котлоагрегата можно достигнуть, только в том случае, если его правильно обвязать. Существуют отличия для схем с естественной и принудительной циркуляцией, как по количеству элементов, так и по предельному давлению теплоносителя.
Естественная циркуляция
Эта самая простая схема, ее вполне можно выполнять самостоятельно. Принцип работы – энергонезависимый. Для движения теплоносителя по контуру не требуется насос, процесс использует гравитационный принцип, за счет разности температур холодной и горячей воды.
Такая схема, наиболее предпочтительна для теплоснабжения небольших по площади и низкоэтажных жилых объектов. К преимуществам схем с естественной циркуляцией отопления можно отнести:
- Упрощенная установка и обвязка;
- энергонезависимость, работа без подачи электроэнергии, допускается использовать аккумуляторные батареи для работы автоматики безопасности;
- компактность котла и вспомогательного оборудования;
- низкая стоимость обслуживания системы;
- высокая ремонтопригодность;
- надежное функционирование, так как в тепловой схеме отсутствует оборудование, которое может сломаться.
Система с принудительной циркуляцией
Такая система отопления применяется в домах с большими и многоуровневыми нагрузками теплоснабжения. Она позволяет управлять каждым контуром в отдельности, например, в системе ГВС, высокотемпературного отопления в радиаторах и низкотемпературного в системе «теплый пол».
Этот вариант наиболее затратный, но при этом срок окупаемости у него не превышает 4 года, поскольку система работает с повышенным КПД в диапазоне мощности от 20 до 100 %, что способно обеспечить ежегодную экономию топлива до 30 %.
К недостаткам таких котлов относятся:
- Необходимость иметь надежный источник электроэнергии.
- Необходимость выполнение балансировки контуров нагрева.
- Сложная исполнительная схема теплоснабжения, требует дополнительные дорогостоящие элементы, в виде гидравлической стрелки, циркуляционных насосов, на каждый контур и запорно-регулирующую арматуру.
- Сложный монтаж и наладка, требует участие квалифицированной монтажной организации.
- Высокая стоимость.
Аварийная схема
Защитное оборудование устанавливают в энергозависимых схемах двухконтурного котла, которое должно защитить конструкцию котла при внезапном отключении электроэнергии. На практике используют несколько действенных защитных схем:
- Бесперебойный источник тока на аккумуляторных батареях, используемый для работы циркуляционного насоса, вентилятора и систем безопасности.
- Установка гравитационного контура, обеспечивающего дополнительный теплосъем тепловой энергии при остановке циркуляционного насоса.
- Гибридная схема с установкой бесперебойного источника тока и защитного гравитационного контура.

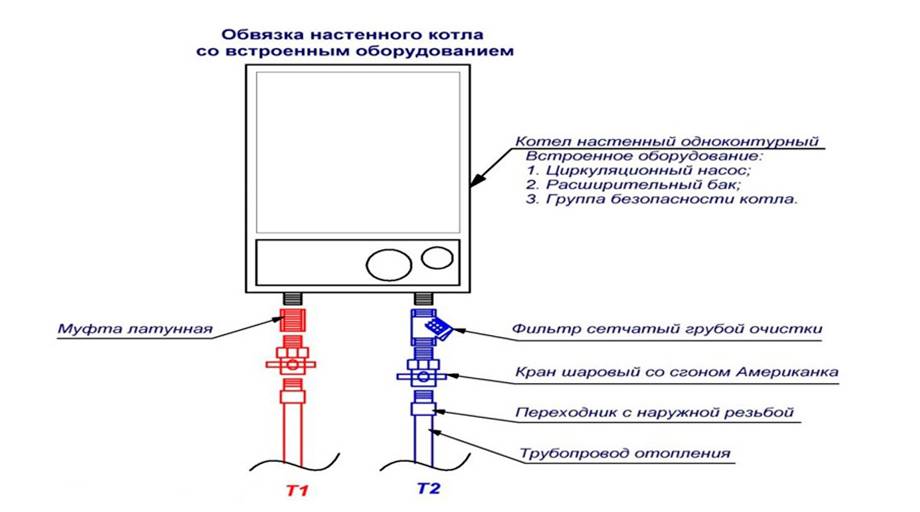

Схема с настенным котлом
Настенная конструкция газового котла является наиболее приемлемой для небольших жилых объектов. Для больших объектов для повышения диапазона модуляции режимов теплоснабжения объекта, возможна установка несколько таких агрегатов, каждый из которых может нести нагрузку по контурам отопления и ГВС.
Такая схема особенно предпочтительна, когда поэтажная схема отопления выполнена из отопительных приборов, работающих в разных температурных режимах: «тёплые полы» и биметаллические радиаторы.
В доме, в котором существует большая нагрузка на ГВС, в тепловую схему с настенным одноконтурным газовым котлом интегрируют внешний бойлер косвенного нагрева.
Такие схемы позволяют снять высокую температуру теплоносителя и давление среды в контуре, установленных правилами эксплуатации полипропиленовых труб.
Преимущества полипропиленовых труб и недостатки
В последнее время особую популярность на рынке строительных материалов получили PPR-трубы для отопления, которые обладают отличными рабочими параметрами.
Преимуществом их использования является тот факт, что установку можно выполнить самостоятельно в домашних условиях. Это обеспечит реальную экономию семейного бюджета.
Преимущества PPR-труб по сравнению со стальными:
- Продолжительный срок службы.
- Прочность, материал отличается твердостью и устойчивостью к износу абразивными частицами, которые со скоростью перемещаются в горячем тепловом носителе отопительного контура.
- Высокие теплоизоляционные качества PPR-труб для теплоснабжения, существенно снижающих теплопотери.
- Антикоррозийность, материал абсолютно не подвержен негативным коррозионным процессам.
- Доступная стоимость.
- Незначительный удельный вес.
- Повышенные звукоизоляционные качества. PPR-материал способен заглушать звуки движущейся воды.
- Морозоустойчивость, допустимый режим нахождения в помещении при температурах до — 15 С, при отсутствии постоянного теплоснабжения в доме, предназначенного для временного пребывания жильцов.
- Химическая устойчивость.
- Легкость и удобность монтажа.
- Защита от блуждающих токов, материал не проводит электричество.
- Гладкая поверхность нагрева препятствует накипеобразованию, трубы способны сохранять хорошую проходимость.
- Экологическая безопасность, трубы абсолютно безвредны для здоровья человека и окружающей среды.
- Отсутствие повышенных требований к эксплуатации и уходу.
- Высокий эстетичный вид, хорошо вписываются в любой интерьер помещения.
Недостатки полипропиленовых трубопроводных отопительных систем:
- Низкая температура плавления материала +160/170 С, что не позволяет их использовать в системах с высокотемпературным теплоносителем, при отсутствии систем автоматики и защиты в источниках нагрева.
- Они также являются пожароопасными.
- Сравнительно высокий коэффициент теплового расширения, который способен вызвать разрывы в соединительных узлах системы при пуске системы из холодного состояния.
Наиболее простым и эффективным вариантом разрешения проблемы, вызванной тепловым расширением труб, считается их армирование.
Имеется 2 ключевых метода армирования PPR-труб, которые подходят для систем отопления: с использованием алюминиевой фольги и стекловолокна. Первый вариант уменьшает линейное расширение в 2 раза, а второй — в 5 раз.
Качественная обвязка двухконтурного газового котла эффективная экономия
Что означает обвязка котла
Если человек никогда прежде не сталкивался с необходимостью обустройства системы теплоснабжения, ему не знаком термин «обвязка». Данное понятие означает использование определенной схемы монтажа, которая защитит оборудование от возможного перегрева.
По мнению специалистов, правильно выполненная обвязка газового котла отопления или прибора, функционирующего на другом виде топлива, позволяет отопительной системе работать более экономно и эффективно.
Элементы обвязки нагревательного котла
Знание, какие элементы содержит схема обвязки газового котла отопления, помогут без проблем подключить отопительное оборудование к системе:
Особенности обвязки газовых котлов
Существует несколько способов, как обвязать газовый котел. Наибольшую популярность получил вариант обвязки котла отопления полипропиленом. Работа с трубами из этого материала отличается невысокой стоимостью и простотой. На стенках изделий из полипропилена не собирается налет и твердые частицы. Когда используются такие трубы, обвязка газового котла своими руками не представляет сложности, с такой работой способен справиться любой владелец недвижимости.
Полипропиленовый трубопровод позволяет создавать контур любой формы. Сварка этого материала производится разными способами, главное при этом не допускать большого числа соединения труб, которые необходимо делать плавными и равномерными. Исключение касается места подвода газа к нагревательному котлу. Подключение делается путем использования жесткого резьбового соединения, получившего название «американка» (сгон).
Прокладкой служит паронит. Запрещено пользоваться паклей, фум-лентой или комплектующими изделиями, сделанными из резины. Дело в том, что резиновые прокладки под действием высоких температур могут сужаться и в результате практически перекрывать проход в трубопроводе, а пакля легко воспламеняется.
Подключение двухконтурных газовых котлов
Двухконтурный котел в отличие от одноконтурного нагревательного прибора имеет универсальное предназначение. Такой агрегат для бытовых нужд греет воду и одновременно поддерживает необходимый температурный режим в двухконтурной системе отопления.
Существует еще одна особенность: если выполняется обвязка двухконтурного газового котла, тогда нельзя использовать естественную циркуляцию воды. Многие модели имеют в комплекте специальный насос, поскольку без него после того, как генератор прекращает нагреваться, останавливается движение теплоносителя и установка приступает к повторному нагреву, что занимает гораздо больше времени и в итоге радиаторы начинают неравномерно обогревать помещение (прочитайте: “Правильная схема подключения двухконтурного газового котла”).
Схемы обвязки газовых котлов
Если обвязка газового котла производится классическим способом, теплоноситель движется вверх по подающему трубопроводу. Дальше вода направляется в стояки, в которых имеются специальные приборы, не позволяющие их размыкать.
- насос для циркуляции;
- термоголовка или распределительный клапан;
- расширительный бак;
- сливные и шаровые краны;
- проходной фильтр;
- балансировочный кран;
- обратный и воздушный клапаны;
- уголки и тройник.
Схемы обвязки напольных котлов
Как предполагает схема обвязки напольного газового котла, при создании отопительной системы требуется установка циркулярного электрического насоса (прочитайте: “Схема подключения газового котла отопления на примерах”).
Одновременно схема обвязки настенного газового котла имеет отрицательные стороны, среди которых:
- высокая цена на комплектующие изделия;
- сложность реализации обвязки, которую может выполнить только профессионал;
- необходимость в постоянной балансировке деталей;
- дороговизна сервисного обслуживания.
Если в доме обустроена сложная система теплоснабжения, к примеру, имеется «теплый пол» и батареи, то при движении теплоносителя можно заметить некую несогласованность. Поэтому для решения проблемы в схему обвязки включают гидравлическую развязку, образующую несколько контуров передвижения теплоносителей – общий и котловой.
Схемы обвязки настенных котлов
Обвязка напольного газового котла и нагревательных приборов другого типа можно упростить, если использовать первично-вторичные кольца. Всевозможных устройств, предназначенных для контроля над работой системы, будет меньше, если сделать несколько колец отопительной системы и установить для каждого из них собственный циркуляционный насос. Благодаря таким мерам обеспечивается равномерная подача горячего теплоносителя к конечному потребителю.
