Применение
Затворные клапанные приборы могут быть приточными и вытяжными, применяются как в вентсистемах естественного типа, так и принудительного. Примером подобного прибора в кухне служит клапан для вытяжки.
Приточные устройства используются для притока в дом воздушного потока снаружи и предотвращают выход тепла. Они монтируются в наружной стене ниже уровня окон.
Вытяжные, напротив, выводят из комнаты отработанный воздух и противодействуют его возврату. Обычно они устанавливаются в вытяжные вентканалы под потолком.
На стадии проектирования стоит задуматься, какую вентиляцию сделать, естественную или принудительную. Оба варианта имеют свои положительные стороны.
Естественные и принудительные системы, хотя и имеют общую миссию, не смогут в полной мере заменить друг друга. Целесообразно совмещать оба типа вентиляции.
Принудительная система — незаменимая вещь для кухни. А естественный воздухообмен хорошо зарекомендовал себя в жилых помещениях. Естественная вентиляция гарантирует безопасность при эксплуатации, а принудительная обеспечивает более комфортный микроклимат.
При совмещении двух типов систем обязательно необходимо устанавливать затворные клапанные устройства на каждом выходном отверстии. Тем самым обеспечивается полноценная работа обеих систем вентиляции.
Вентиляция естественного типа
Система естественной вентиляции хорошо знакома собственникам квартир по вентканалам на кухонной стене и в ванной, которые ведут в общую вентшахту.
Загрязненные воздушные массы выводятся через такой воздуховод, свежий же воздух поступает через форточку или специальный канал с обратным клапаном для естественной вентиляции, смонтированный в стене или оконных блоках.
Нагретый от плиты теплый воздух естественным способом поднимается к потолку и выходит наружу, где температура несколько ниже. Затвор устройства оснащается очень чувствительной заслонкой.
Грамотно организованная вентиляция с гравитационной тягой выводит относительно малый объем воздуха за единицу времени, но выполняет это действие беспрестанно.
Установленный в верхней части кухни клапанный механизм способен справляться с малейшими утечками природного газа. Как известно, газ легче воздуха, поэтому он стремится к потолку.
Возвратные пружины в конструкции прибора должны отсутствовать. Это связано с тем, что естественный поток воздуха имеет очень низкое давление. Такие системы оснащаются однолепестковыми конструкциями с повышенной восприимчивостью шторки.
Правильный размер и размещение впускных и выпускных вентиляционных отверстий имеют решающее значение при планировании вентиляции, и ничто не должно мешать движению воздушного потока от входа до выхода (например, закрытые комнаты по периметру).
Необходимо периодически контролировать наличие необходимой тяги в вентканале. В домашних условиях это проверяется листом бумаги — если он прилипает к отверстию, значит, с тягой все в порядке.
Принудительная вентиляция
Система вентиляции, загрязненный воздух в которой выводится при помощи вентиляторов, именуется принудительной.
Принудительная вентиляция за счет работы соответствующего вытяжного устройства обладает высокой производительностью и может быстро и в больших объемах удалять отработанный воздух.
Кухонная вытяжка с обратным клапаном выведет загрязнения раньше, чем они попадут в комнату. Воздух выталкивается работающим вентилятором, а обратный клапан на вытяжке в кухне препятствует его возврату.
Вентиляция с обратным клапаном в ванной комнате не менее нужна, чем в кухне. Нагнетательные системы также находят применение в данных типах помещений.
Принудительная система обходится значительно дороже гравитационной. В затраты входит покупка вентилятора или вытяжки, их обслуживание и оплата за потребленную энергию.
Обычно принудительная вентиляция используется в вытяжных системах. В вентиляциях принудительного типа конструкция затворных приборов может быть различной.
Могут быть применены лепестковые клапаны, гравитационные решетки, клапанные агрегаты «бабочка».
Работа и устройство обратного клапана вентиляции
Само устройство представляет собой обрезок в виде трубы квадратного или круглого сечения. Внутри установлен сам клапан на оси, он закреплен подвижно и должен полностью закрывать все сечение трубы. При обратном движении воздуха, пластина перекрывает доступ внутрь помещения.
Имеются варианты установки обратного клапана на вентиляционных решетках. В данном случае роль пластины выполняет пластик или слюда. Есть вариант в виде жалюзи.
Принцип работы всех вариантов одинаков — при выходе воздуха из помещения заслонка открыта, а при обратной тяге — закрыта.
Различные способы открывания
- Ручной.
Заслонки в данных конструкциях открываются и закрываются вручную. Простейший, но довольно неудобный вариант и часто заслонка не может полностью перекрыть в вентиляционный канал из-за конструктивной особенности устройства элемента.
- Механический.
Самый широко используемый вариант устройства обратного клапана. При движении воздуха заслонки самостоятельно могут открываться или закрываться. Монтируются такие устройства, как на естественную вентиляцию, так и на вентиляцию совместно с вентилятором (вытяжкой).
- Электропривод.
Открываются заслонки только при включении вентилятора (вытяжки). Используются только при выполнении принудительной вентиляции (удаления воздуха).
Механические обратные клапана являются самым востребованным видом в частном строительстве и ремонте. Рассмотрим этот вариант более подробно.
Устройство принудительной вентиляции и его плюсы и минусы
Довольно удобно, когда при появлении какого-либо запаха на кухне или сырости в ванной можно включить вентилятор, который достаточно быстро удалит нежелательный воздух из помещения. Часто подобные приборы устанавливают на окнах либо форточках. И все же помимо положительных качеств они имеют и отрицательное, такое как необходимость подведения к ним электроэнергии.
А такое устройство с подсветкой будет элегантно смотреться на потолке
И все же бывают случаи, при которых без принудительной вентиляции не обойтись, и о них уже упоминалось ранее. Однако, самое интересное, что устройства требующие подключения могут быть как стационарными, так и мобильными. И если подобрать вентилятор со встроенным обратным клапаном непосредственно под размер форточки, то ставить его можно будет только в необходимые моменты. В остальное же время он будет убираться. Для подобных устройств не требуется выделенного подключения, т.к. на время их можно запитать и через удлинитель.
Попробуем рассмотреть такие устройства, чтобы понять, как они работают.
Совмещенный с вентилятором клапан довольно популярен у покупателей
Каким образом взаимодействует обратный клапан с вентилятором
При установке вентилятора на окне комнаты появляется возможность более быстрого ее проветривания. При подаче напряжения лопасти начинают вращаться, вытягивая воздух из помещения и открывая лепестки клапана. Ну а при отключении клапан закрывается, перекрывая доступ холодного уличного воздуха в квартиру. Как можно понять, суть устройства элементарна.
Так же есть возможность установки клапана с механическим приводом, когда хозяин сам, вручную, может закрыть его или же открыть. По сути, именно по такому принципу работает и обратный клапан на вытяжке с вентилятором. Разница лишь в расположении – горизонтальном или вертикальном.
Бабочка на встраиваемой вытяжке
Вентиляционная решетка с обратным клапаном: как ее установить
Подобное устройство очень удобно не только в использовании, но и в установке. Дело в том, что специальных навыков для ее монтажа, как и специализированного инструмента, не потребуется. Достаточно демонтировать старую решетку, а на ее место установить новую, оборудованную обратным клапаном.
По сути, работая как жалюзи, развернутые в обратную сторону, устройство и регулирует потоки воздуха. При помощи такой, оборудованной обратным клапаном решетки для вентиляции и отсекаются посторонние запахи, равно как и холодный уличный воздух. Что касается приобретения подобных устройств, то с ним никаких проблем не возникает. Да и стоимость вентиляционных решеток с клапаном в наши дни достаточно приемлема.
Установка «с нуля». Без клапана при такой вентиляции не обойтись

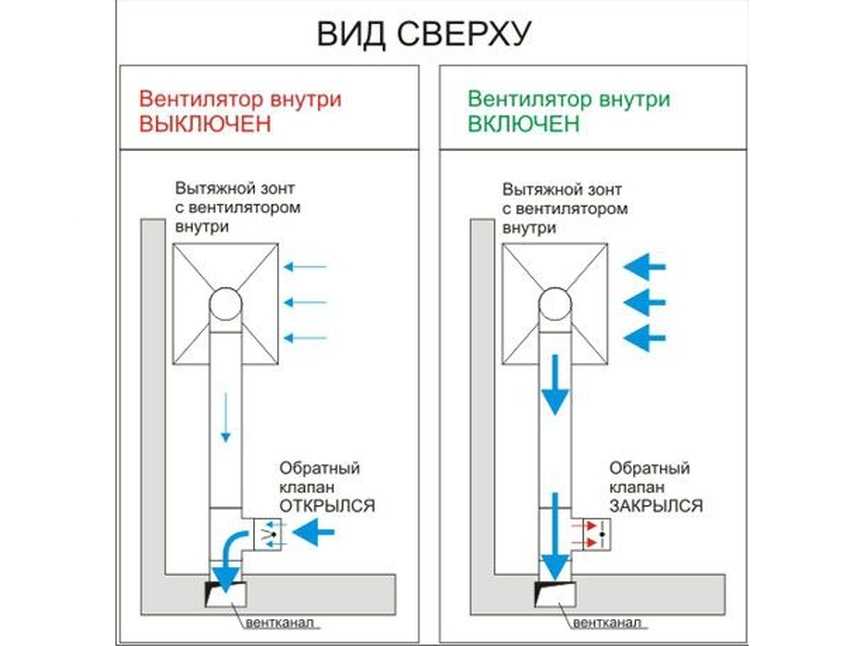

Тройники на вытяжку и способы их применения
Не секрет, что при установке встраиваемой вытяжки необходим тройник, который позволит как подключить оборудование к системе вентиляции, так и оставить естественный воздухообмен в помещении. В наше время их производится довольно много, причем различных модификаций. Интерес вызывают как раз тройники для вытяжек с обратными клапанами, при этом количество их может быть различным.
Обычно встраивается два обратных клапана – на вытяжку и на естественную вентиляцию, но иногда устанавливают дублирующий – на общую трубу. Вообще, тройники с обратными клапанами для вентиляции используются не столь часто. Считается, что одной воздушной заслонки на вводе вполне достаточно. Но тут, конечно, на вкус и цвет.
Внешний вид тройника для вентиляции

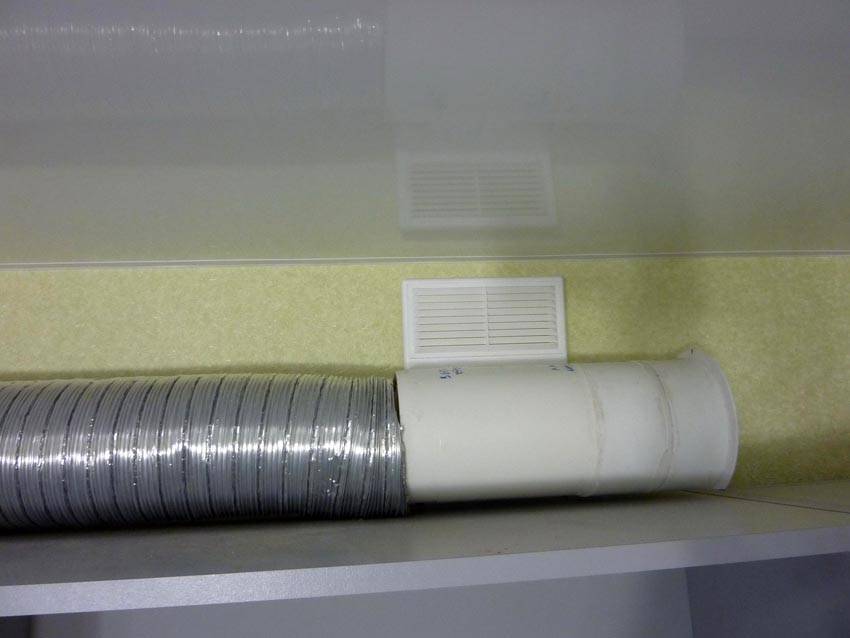

Установка обратного клапана на вытяжку в кухне
Как раз такое расположение воздушной заслонки наиболее распространено. Что ж, это вполне закономерно, ведь поставить один обратный клапан для вытяжки намного дешевле, чем приобретать тройник с двумя или тремя. К тому же, чаще всего, в современных устройствах принудительной вентиляции уже установлены подобные устройства. И если обычная вытяжка с обратным клапаном старого образца еще может пропустить назад небольшое количество воздуха, то более новые модели лишены подобной «болячки».
Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»
Спросить у специалиста
“В некоторой технической документации значится, что встроен антивозвратный клапан для вытяжки. Что это такое нужно запомнить. По сути это тот же обратный клапан, но срабатывает он намного быстрее и тем самым предотвращает даже малейшее попадание внешнего воздуха. Но что можно сказать совершенно точно – работает он лишь с принудительной вентиляцией, либо подключается к сети и управляется автоматически.”
А это уже прямоугольный клапан для него
Регулирование тяги в дымоходе
Принудительную вытяжку можно использовать и для регулирования тяги в дымоходе. Чаще всего такая проблема возникает в частных домах: на мощность тяги влияет размер поперечного сечения трубы.
Чем меньше диаметр трубы – тем меньшая тяга обеспечивается в таком канале, а при достижении критического минимума сечения дымохода возможно скопление продуктов сгорания как внутри конструкции, так и в самом помещении.
Если же сечение трубы увеличивается, через дымоход в помещение может поступать холодный воздух, который будет препятствовать свободному выходу продуктов сгорания наружу. Это говорит о том, что не всегда самостоятельное регулирование тяги может быть эффективным. Существуют и другие причины, влияющие на рост или снижение тяги в таких помещениях, и принудительная вытяжка для дымохода может помочь.
Конструкция, предназначенная для дымохода, практически не отличается от описанных выше вытяжных вентиляторов. Дымовой вентилятор тоже работает на основе электроэнергии и автоматически выводит дым из канала, усиливая тягу в комнате.
Внимание! Для полноценной работы такого оборудования необходимо подвести отдельную линию электропитания с напряжением в 220 В. Вы убедились, что во многих случаях подключение принудительной вытяжки может стать чуть ли не единственным выходом из проблемы очистки воздуха в изолированном помещении
Такие конструкции можно использовать как в частных, так и в многоквартирных домах
Вы убедились, что во многих случаях подключение принудительной вытяжки может стать чуть ли не единственным выходом из проблемы очистки воздуха в изолированном помещении. Такие конструкции можно использовать как в частных, так и в многоквартирных домах.
Поскольку покупка и профессиональный монтаж принудительных вытяжных систем могут быть дорогостоящими, вы можете самостоятельно изучить их особенности: предлагаем посмотреть видео, которое проинформирует вас о некоторых аспектах таких работ.
11 Как устанавливается обратный клапан
Установка многостворчатой решетки и мембранной отдушины не представляет сложности и не нуждается в подробном описании. Элементы крепятся к стене и подключаются к воздуховодам согласно заводской инструкции.
Одно дополнение: при монтаже внешней решетки стеновой канал лучше утеплить. От прямого контакта выходящего воздуха с холодными стенками пары начнут конденсироваться. После остановки вентилятора вода замерзнет и образует наледь.
Если вы решили установить гравитационный обратный клапан для вытяжки, учтите такие нюансы:
- Располагайте элемент на выходе из тройника, но в перевернутом положении, как сделано на фото. При неработающем вентиляторе заслонка будет открываться.
В перевернутом положении створка запорного устройства остается открытой
- Тройник лучше располагать на вертикальном участке воздухопровода, а не под самым потолком. Тогда вы сможете соорудить декоративный короб и полностью спрятать трубу.
- По бокам декоративного короба предусмотрите вентиляционные решетки, как предлагает домашний мастер на видео.
- Не ставьте «хлопушку» и тройник близко ко входу в шахту. В этом месте поток поворачивает, образуется завихрение, заслонка может не закрыться до конца.
- Не располагайте заслонку вертикально или под углом, как любят делать многие умельцы. В такой позиции створка неплотно закрывается либо не хочет открываться.
Применение
Затворные клапанные приборы могут быть приточными и вытяжными, применяются как в вентсистемах естественного типа, так и принудительного. Примером подобного прибора в кухне служит клапан для вытяжки.
Приточные устройства используются для притока в дом воздушного потока снаружи и предотвращают выход тепла. Они монтируются в наружной стене ниже уровня окон.
Вытяжные, напротив, выводят из комнаты отработанный воздух и противодействуют его возврату. Обычно они устанавливаются в вытяжные вентканалы под потолком.
На стадии проектирования стоит задуматься, какую вентиляцию сделать, естественную или принудительную. Оба варианта имеют свои положительные стороны.
Естественные и принудительные системы, хотя и имеют общую миссию, не смогут в полной мере заменить друг друга. Целесообразно совмещать оба типа вентиляции.
Принудительная система — незаменимая вещь для кухни. А естественный воздухообмен хорошо зарекомендовал себя в жилых помещениях. Естественная вентиляция гарантирует безопасность при эксплуатации, а принудительная обеспечивает более комфортный микроклимат.
При совмещении двух типов систем обязательно необходимо устанавливать затворные клапанные устройства на каждом выходном отверстии. Тем самым обеспечивается полноценная работа обеих систем вентиляции.
Вентиляция естественного типа
Система естественной вентиляции хорошо знакома собственникам квартир по вентканалам на кухонной стене и в ванной, которые ведут в общую вентшахту.
Загрязненные воздушные массы выводятся через такой воздуховод, свежий же воздух поступает через форточку или специальный канал с обратным клапаном для естественной вентиляции, смонтированный в стене или оконных блоках.
Нагретый от плиты теплый воздух естественным способом поднимается к потолку и выходит наружу, где температура несколько ниже. Затвор устройства оснащается очень чувствительной заслонкой.
Грамотно организованная вентиляция с гравитационной тягой выводит относительно малый объем воздуха за единицу времени, но выполняет это действие беспрестанно.
Установленный в верхней части кухни клапанный механизм способен справляться с малейшими утечками природного газа. Как известно, газ легче воздуха, поэтому он стремится к потолку.
Возвратные пружины в конструкции прибора должны отсутствовать. Это связано с тем, что естественный поток воздуха имеет очень низкое давление. Такие системы оснащаются однолепестковыми конструкциями с повышенной восприимчивостью шторки.
Правильный размер и размещение впускных и выпускных вентиляционных отверстий имеют решающее значение при планировании вентиляции, и ничто не должно мешать движению воздушного потока от входа до выхода (например, закрытые комнаты по периметру).
Необходимо периодически контролировать наличие необходимой тяги в вентканале. В домашних условиях это проверяется листом бумаги — если он прилипает к отверстию, значит, с тягой все в порядке.
Принудительная вентиляция
Система вентиляции, загрязненный воздух в которой выводится при помощи вентиляторов, именуется принудительной.
Принудительная вентиляция за счет работы соответствующего вытяжного устройства обладает высокой производительностью и может быстро и в больших объемах удалять отработанный воздух.
Кухонная вытяжка с обратным клапаном выведет загрязнения раньше, чем они попадут в комнату. Воздух выталкивается работающим вентилятором, а обратный клапан на вытяжке в кухне препятствует его возврату.
Вентиляция с обратным клапаном в ванной комнате не менее нужна, чем в кухне. Нагнетательные системы также находят применение в данных типах помещений.
Принудительная система обходится значительно дороже гравитационной. В затраты входит покупка вентилятора или вытяжки, их обслуживание и оплата за потребленную энергию.
Обычно принудительная вентиляция используется в вытяжных системах. В вентиляциях принудительного типа конструкция затворных приборов может быть различной.
Могут быть применены лепестковые клапаны, гравитационные решетки, клапанные агрегаты «бабочка».
Почему воздух с кухни попадает к соседям — виновата ли вытяжка?
Несмотря на все преимущества, у подобной системы подключения вытяжки находится много критиков. Они считают, что подобным образом вы грубо вмешиваетесь в общую систему вентиляции всего дома.
К примеру, у вас то все будет хорошо, а вот про соседей вы подумали? Якобы из-за такого подключения вытяжки к вентиляции, все запахи с вашей кухни автоматически будут проникать в квартиры по стояку выше.
Они думают, что от низа до верха идет один общий канал 110*150мм с «дырками» на каждую квартиру.
На самом деле в 5-ти этажках, все каналы индивидуальные и задуть посторонние запахи соседям у вас навряд ли получится. В домах от 6-ти этажей и выше, уже идет система вентиляции с удалением воздуха через каналы спутники, сообщающиеся с общим сборным каналом через один этаж.
Этот общий канал имеет в сечении площадь в 6-8 раз большую, чем индивидуальные шахты в квартиры с размерами 110*150мм.
Схематично такую систему вентиляции многоэтажного дома можно представить вот так.
Да, в таких постройках, если ОДНОВРЕМЕННО включить на максимум несколько вытяжек, возможно появление обратной тяги. Но это крайне редкий случай.
Смотрите — естественная тяга с квартир в лучшем случае составляет от 100 до 150 м3/ч. У вас девятиэтажный дом. Первые семь этажей врезаны в общий канал размерами 510*270мм, а то и более. Итоговый естественный поток в нем около 1000 м3/ч.
И тут вы вместо привычной тяги в 150, включаете свою вытяжку на 300 м3/ч. Как вы думаете, она способна создать в этом случае обратную тягу и начать выгонять воздух к соседям?
Для этого необходимо, чтобы все 6 этажей проделали тоже самое, притом на максимальной скорости.
Вот тогда уже какой-то одной квартире не повезет и ее обитателям придется нюхать все ароматы готовки соседей. Но этот вариант маловероятен.
Несмотря на все это, иногда воздух реально с вашей кухни попадает в другие квартиры дома. Либо наоборот, вы прекрасно чувствуете что соседи сегодня жарят на обед. Из-за чего это происходит и где искать причину?
Происходит это по нескольким обстоятельствам. По каким, читайте более развернуто под спойлером.
Выбор места установки
Выбор правильного места для установки обратного клапана возможен только при соблюдении определенных требований:
- В случае разветвленной системы вытяжной вентиляции – в одном воздуховоде несколько независимых вытяжек или окон – необходимо сделать следующее: установить обратный клапан в каждой точке забора. Это техническое решение предотвращает перенаправление воздушного потока, особенно в случае активной вытяжной системы на кухне. В целях безопасности частные дома и бунгало оснащаются дополнительным обратным клапаном на выходе для предотвращения опрокидывания тяги в случае сильного ветра;
- Если вытяжной воздух забирается из одного места, будь то воздуховод или улица, достаточно одного клапана на входе;
На выходе вентиляции должен быть установлен запорный клапан.
- Установить обратный клапан приточно-вытяжной вентиляции лучше в квартире, исключив наименьшую вероятность замерзания клапана.
- В квартирах обратный клапан монтируется на стене, в коттеджах допускается монтаж на потолке. Такие требования обусловлены необходимостью регулярного обслуживания устройства – заслонка должна легко открываться/закрываться, а жир и пыль мешают ее работе;
Наличие различных схем вентиляции не позволяет в данной статье более подробно рассмотреть размещение обратного клапана на кухне, в ванной, туалете. Для этого требуется отдельный материал.
Особенности установки вентиляторов
Вентилятор данного типа устанавливается в отверстие вентиляционной шахты, которая находится непосредственно в том помещении, в котором его и монтируют, например, в ванной комнате.
Перед началом работ вентиляционную систему следует проверить на работоспособность. Если она забита мусором, или соседи самовольно установили какие-то перемычки, вентилятор не сможет выполнять свои задачи
Важно соблюдать оптимальную геометрию вентиляционного окошка, слишком маленькое не позволит проходить достаточному потоку воздуха, что негативно скажется на работе прибора
Установка вытяжного вентилятора
Монтаж вытяжного вентилятора с клапаном рекомендуется производить по следующему алгоритму.
- Окошко в шахте по своей геометрии необходимо привести в соответствие с вентилятором. Слишком маленькое с помощью перфоратора надо расширить до нужного размера. Если отверстие немного велико, его можно заделать монтажной пеной. Большое отверстие следует надстроить гипсокартоном или другими способами.
- В зависимости от схемы подключения контакты подводят на датчики, выключатели или на кнопку включения света. При отсутствии автоматики на приборе удобно сделать два выключателя: ручной и заведенный на свет. Всю проводку надо спрятать от прямого контакта с атмосферой, заштробив и убрав под штукатурку или в кабель-каналы.
Прибор необходимо вставить в окошко, хорошо зафиксировать крепежными элементами. Не должно быть люфта, перекоса и щелей. В случае необходимости использовать герметизирующие материалы. Любые лишние отверстия будут пропускать воздух, делая бесполезной работу клапана. Сверху вся конструкция закрывается сеткой.
Итог всего вышеперечисленного: необходимо весьма скрупулезно подходить к выбору изделий с обратными клапанами, при этом обязательно учесть все нюансы вашей квартиры или собственного дома, расположение, чтобы монтаж устройства не нарушил вентиляцию всего помещения. Чтобы не допустить негативных ошибок, которые могут проявиться не сразу, а только после некоторого времени использования устройства, лучше обратиться к профессионалам и заказать установку в фирме, занимающейся обслуживание вентиляционных систем.
Возможности применения обратных клапанов в вентиляции кухни
Наверное, самое широкое распространение получили подобные устройства на кухнях российских квартир. Очень удобно, когда клапан установлен, к примеру, на встраиваемой вытяжке. Ведь если во время работы такой прибор втягивает дым от варочной поверхности при помощи вентилятора, то в отключенном состоянии через него вполне могут попадать запахи, принудительно выгоняемые вытяжкой, работающей у соседей. А это, согласитесь, не очень приятно. Вот именно в таком случае обратный клапан в вытяжке для кухни и будет как нельзя кстати.
Важно, что даже при таком устройстве воздухообмена необходимо подумать о дублировании. Ведь помимо вытяжки над плитой, сохраняется еще одно отверстие для вентиляции на кухне, обратный клапан в котором тоже лишним не будет.
При таком расположении наиболее приемлемой будет установка бабочки в вытяжке и мембранного либо лепесткового типа на естественной вентиляции
Критерии и правила
Нормы СНиП, противопожарные критерии и прочие правила запрещают совмещение колонки и дымохода. В результате этого серьёзно снижается функциональность вентиляции. Также часто в подобных ситуациях отрицательные последствия касаются и самого газового аппарата. Например, он может погаснуть во время работы, у него не загораются фитили. Нередко он издаёт неприятные шумы.
Причина кроется в срабатывания индикатора тяги. А он в свою очередь подействовал из-за наличия вытяжки и газовой колонки в одном помещении.
Основной угрозой подобного совмещения является риск проникновения угарного газа в помещение. Он направляется из колонки. А вытяжка своей тягой выбрасывает его от функционирующего газового аппарата. В результате помещение наполняется опасным газом.
Особенно велик риск, если ещё при этом закрыты окна. Тогда отсутствует естественная вентиляция. И под угрозой оказываются как жильцы конкретной квартиры, так и их соседи. Правда, пострадать могут только соседи с верхних этажей.
Для чего нужен на вентиляции обратный клапан
При нормальной работе вытяжной вентиляции воздух выходит из помещения наружу. Вытяжные вентиляционные отверстия “грязных или влажных” помещений – туалет, кухня. Задача этой части вентиляционной системы заключается в удалении запахов и избыточной влаги наружу. Однако иногда возникает ситуация, когда воздух, отработанный вентилятором, идет в обратном направлении – поступает в помещение. Этот момент называется несоответствием призыва, и это явление, с которым мы пытаемся справиться.
Обратный клапан вентиляции необходим для правильной работы системы.
Почему я должен бороться с обратной тягой? В случае с квартирами это чревато неприятными запахами от соседей, что очень неприятно. Если рассматривать частные дома, то порции наружного воздуха снижают температуру зимой. Второй момент более опасен и неприятен – при обратной тяге может погаснуть котел, из дымохода могут вернуться в помещение продукты сгорания (и угарный газ тоже). В любом случае, обратный поток воздуха является неисправностью системы вентиляции, и это явление необходимо устранить. Обратный клапан на вентиляции просто поставили перекрывать поток воздуха в неправильном направлении.
