Достоинства и недостатки
К достоинствам котлов следует отнести:
- Высокая эффективность агрегатов.
- Надежность, долговечность котлов.
- Устойчивость к внешним воздействиям.
- Способность самостоятельно определять неполадки и извещать о них владельца.
- Совместно с отоплением помещений выполняют подачу горячей воды.
- Низкий расход топлива, не влияющий на производительность агрегатов.
Недостатками котлов Daewoo принято считать:
- Энергозависимость. При отключении электропитания работа системы остановится.
- Чувствительность к качеству воды, стабильному напряжению питания, требующие использования дополнительного оборудования.
- Некоторые пользователи отмечают повышенный уровень шума при нагреве воды.
Большинство недостатков можно отнести к общим особенностям газовых котлов.
Самостоятельный ремонт оборудования
Покупка любого отопительного котла сопровождается выдачей инструкций и технической документации, без которой не обойтись в случае с ремонтом техники. В инструкции, как правило, всегда приведен список самых распространенных неполадок и методы их устранения.
Современная техника оснащена специальными датчиками и элементами, контролирующими правильность работы. Именно поэтому в подавляющей большинстве случаев защитные системы вовремя срабатывают, чем предотвращают массу проблем.
Специалисты утверждают, что ремонт газового котла своими руками оправдан лишь в случаях, описанных в сопровождающих технику документах, то есть если дефект четко обозначен и не требует сложных манипуляций.
Все остальные варианты поломок требуют теоретической базы, практических навыков, а зачастую и применения высокотехнологичного специализированного оборудования.
Способы устранения неполадок
- При обнаружении запаха гари или газа следует сразу открыть двери и окна. Скорее всего, вышел из строя датчик горения, отреагировавший на сигнал аварийного термостата. Необходимо отключить котел, позволить ему полностью остыть, затем проверить качество тяги и попробовать запустить агрегат. Если ничего не получается – не стоит рисковать, лучше сразу вызвать газовщиков.
- Если проблема в загрязненном теплообменнике, то неполадка даст о себе знать перегревом котла. Теплообменник в этом случае очищают и тестируют работу оборудования заново. Если нагревание котла осталось на прежнем уровне, то, вероятно, некорректно функционирует автоматика.
- Засоренная колонка проявляет себя затуханием пламени. Можно очистить ее своими руками, согласно инструкции.
- Засоренный патрубок для подачи топлива также часто засоряется и требует прочистки. Для этого его отсоединяют, промывают, высушивают и присоединяют к котлу.
- Проверка тяги осуществляется только в том случае, если есть абсолютная уверенность в том, что в доме нет запаха газа. Поднесенная к дымоходу полоска газеты послужит своеобразным «лакмусом»: если тяги нет – бумага останется неподвижной. Эта неполадка требует безотлагательного вызова профессионала!
- Если газовый отопительный котел потек, т.е. выделилась жидкость из предохранительно-обратной заслонки, это сигнализирует о превышении давления в системе. Дефект устраняется с помощью регулировки подачи воды. Также котел может протекать из-за разгерметизации швов. В этом случае необходима помощь специалистов-газовщиков.
Если стала заметна излишняя конденсация, значит котел пора утеплить или оборудовать в помещении, где он расположен, дополнительный источник вентиляции.
Постоянный чрезмерный гул котла говорит о плохой звукоизоляции, а периодический – о загрязнении первичного теплообменника.
Топливные насосы чаще всего не работают по причине повреждения кабеля, который достаточно просто заменить на новый.
Обслуживание газовых котлов предполагает особое внимание к их профилактике, а также гарантирует выезд специалиста при возникновении любых спорных вопросов.
2017-04-15
Евгений Фоменко
Основные преимущества котлов DAEWOO:
Экономичность — применена модуляционная вентиляторная горелка с функцией автоматического плавного регулирования сгорания газа пропорционально его давлению, это устройство защищено 9 патентами. Благодаря этому, котел может работать при низком давлении газа 3 мбар, и во всем диапазоне изменения мощности котла (от 23 до 100%) обеспечивается — постоянство соотношения компонентов топливно-воздушной смеси. Данный вид регулировки уменьшает расход газа в котлах DAEWOO на 15-18%, увеличивает срок эксплуатации теплообменника и узлов автоматики. С разной подачей газа автоматически меняется и мощность котла, что обеспечивает феноменальную экономичность, при КПД 92-94%.
Экологичность — В результате практически полного сгорания газа обеспечивается высокий КПД котла 92-94% и очень низкое содержание токсичных выбросов, что исключает образование сажи на стенках теплообменника и нагара на форсунках. Котел полностью герметичен и выводит все отработанные газы наружу. Система распознания остаточного газа исключает бесполезные затраты топлива. Даже после годичного и более цикла использования отсутствуют следы сажи на форсунках.
Циркуляционный насос с магнитной муфтой в котором производится плавный пуск насоса без скачков давления при низком уровне шума. Сухой ротор. Функционирует с помощью магнитной индукции. Крыльчатка насоса приводится в движение с помощью электромагнитной силы. Впервые в мире для передачи вращающего момента от электродвигателя к рабочему колесу использована магнитная муфта. Это техническое решение, позволило отказаться от общего вала и обладает следующими преимуществами: отсутствуют сальники; исключен контакт электродвигателя и теплоносителя (как у насосов с «мокрым» ротором); исключено заклинивание; шум работы сведен к минимуму; производительность насоса на 20% выше, чем у насосов с мокрым ротором; характеризуются высокой надежностью.
Вентилятор. В приводе вентилятора применён электродвигатель постоянного тока, что позволило улучшить управление скоростями его вращения. Расположен под горелкой.
Инфракрасный датчик пламени — контролирует все, что происходит в камере сгорания. Инфракрасный датчик не только определяет наличие горения газа в горелке, но и по цвету пламени определяет качество его сгорания.
Современный цифровой дистанционный пульт управления котлом с ЖК- индикатором (с подсветкой). Два типа пультов – кнопочный и с ручными регуляторами, что удобно например для людей пожилого возраста.
Датчик температуры воздуха встроен в выносной пульт управления котлом. Имеется дополнительный режим работы котла – «Отопление по температуре воздуха в помещении». Встроенный электронный суточный таймер позволяет запрограммировать работу котла.
Адаптированность к суровым условиям эксплуатации. Котёл устойчиво работает на пониженном давлении газа (до 3 миллибар) и воды. У котлов DAEWOO устойчивая работа и отличные характеристики котла по расходу сжиженного газа. Сменив тип форсунок, можно просто перенастроить котёл на работу со сжиженным газом. При смене типа газа какая либо дополнительная регулировка давления не требуется, т.к. она осуществляется автоматически газовым клапаном. Дежурный режим работы котла позволяет поддерживать минимально необходимую температуру при отсутствии людей в помещении, а также позволяет экономить расход газа и защитить систему отопления от замерзания в зимний период. В котлах DAEWOO применена многоуровневая система контроля и безопасности котла.
Самодиагностика работы котла – коды ошибок отображаются на пульте управления. В памяти котла хранится информация о последних 10-ти ошибках.
Ошибки и методы их устранения
Количество автоматически определяемых неисправностей у котлов Daewoo сгруппировано по 19 событиям, каждое из которых имеет свой код. Видя показание дисплея, можно попробовать решить проблему самому или дать вызываемым мастерам первое представление о возникшей неполадке.
Некоторые неисправности газовых котлов не зависят от типа камеры сгорания или иных особенностей оборудования. А есть проблемы, которые характерны только для определенной линейки. У котлов Daewoo Altoen (Gasboiler) существует сквозная нумерация ошибок, а методы их устранения практически одинаковы для всех моделей.
Ошибка типа “E0”
Замена теплообменника котлов Daewoo серии MSC:
Определение типа неисправности, связанной с электродом розжига пламени:
Инструктаж специалиста по работе с котлами серии MSC. Подходит и для других линеек Daewoo. Точное следование этим рекомендациям предотвращает возникновение многих неисправностей:
Следует помнить, что неправильное обращение с горючим газом может привести к возникновению чрезвычайной ситуации – пожару или взрыву. Поэтому, если есть сомнения в возможности самостоятельно решить проблему, необходимо вызывать мастеров из сервисного центра или газовой службы.
Расскажите о собственном опыте в определении и устранении поломок газовых агрегатов корейского производства. Не исключено, что ваши советы пригодятся заинтересованным посетителям сайта в решении их проблем. Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы и публикуйте фото по теме статьи.
Газовые котлы фирмы Daewoo
Корейский промышленный гигант Daewoo известен всему миру в первую очередь благодаря своим автомобилям. Однако, ассортимент продукции значительно шире и включает в свой состав множество разных позиций и направлений.
Название компании Daewoo переводится на русский язык как «Великая Вселенная». Она основана в 1967 году, а первый газовый котел вышел из сборочного цеха в 1988 г. Сегодня компания представляет собой корпорацию мирового значения, включающую в свой состав множество отделений и смежных фирм.
Ведутся активные исследования и разработки, результатом которых становится возникновение новых конструкций, узлов и деталей.
Например, система электронного розжига впервые была реализована именно на газовых котлах Daewoo.
Ассортимент отопительных котлов, выпускаемых фирмой, достаточно широк. Производятся все наиболее перспективные конструкции, способные обеспечить устойчивую и безотказную работу в течение длительного времени.
Компания ставит своей целью выпуск сравнительно недорогих, но весьма надежных агрегатов. Это достигается исключением второстепенных или маловостребованных узлов, которые увеличивают цену оборудования, не принося заметной пользы.
Кроме того, разработаны более эффективные и недорогие модели важных узлов — например, новый тип трехходового крана, более надежный и простой в изготовлении.
Особенностью котлов фирмы Daewoo является относительно малая мощность, рассчитанная на использование в небольших частных домах. Такой подход демонстрирует ориентирование на массового покупателя, и он дает положительные результаты.
Например, удалось снизить потребление топлива на 7-10 % за счет уменьшения числа секций газовой горелки.
Компания Daewoo выпускает наиболее востребованные и удобные для использования в частном доме настенные газовые котлы.
Напольных моделей в арсенале компании нет, что не является недостатком, но демонстрирует подход инженеров фирмы к созданию наиболее компактных и многофункциональных моделей.
По типу камеры сгорания выпускаются два варианта:
- Атмосферные котлы. Камера сгорания открытого типа, а забор воздуха, необходимого для горения и дымоудаления, производится прямо из помещения, в котором котел установлен. Подключаются к общедомовому дымоходу и требуют создания определенных условий для работы. НЕ переносят сквозняков или резких порывов ветра на улице — может погаснуть пламя.
- Турбированные котлы. Подача воздуха происходит под действием вентилятора турбонаддува. Такая конструкция делает котел полностью независимым от внешних факторов, а режим работы — стабильным и устойчивым. Подключение котла к общему дымоходу не требуется, используют специальные дымоходы коаксиального типа («труба в трубе»)горизонтального типа, которые могут быть выведены прямо из помещения сквозь стену. Агрегаты с принудительной подачей воздуха стабильны и пользуются более высоким спросом.
По типу теплопередачи существуют:
- Конвекционные котлы. Они работают на обычном принципе — нагрев теплоносителя в пламени горелки.
- Конденсационные модели. Конструкция нового типа, в которой использован двухступенчатый нагрева теплоносителя. Сначала используется тепловая энергия, полученная при конденсации водяного пара из выводимого дыма. Затем теплоноситель, получивший некоторый нагрев, направляется в первичный теплообменник, где окончательно нагревается до заданной температуры.
Использование конденсационных котлов началось недавно, но статистику уже удалось собрать. Они обеспечивают значительную экономию топлива благодаря вторичному использованию тепловой энергии.
Появляется возможность снизить интенсивность нагрева теплообменника, что дает экономию газа и увеличивает срок службы узлов котла, не подвергающихся слишком большим нагрузкам.
Источник
Коды ошибок газовых котлов Daewoo: причины неисправностей и что делать для их устранения

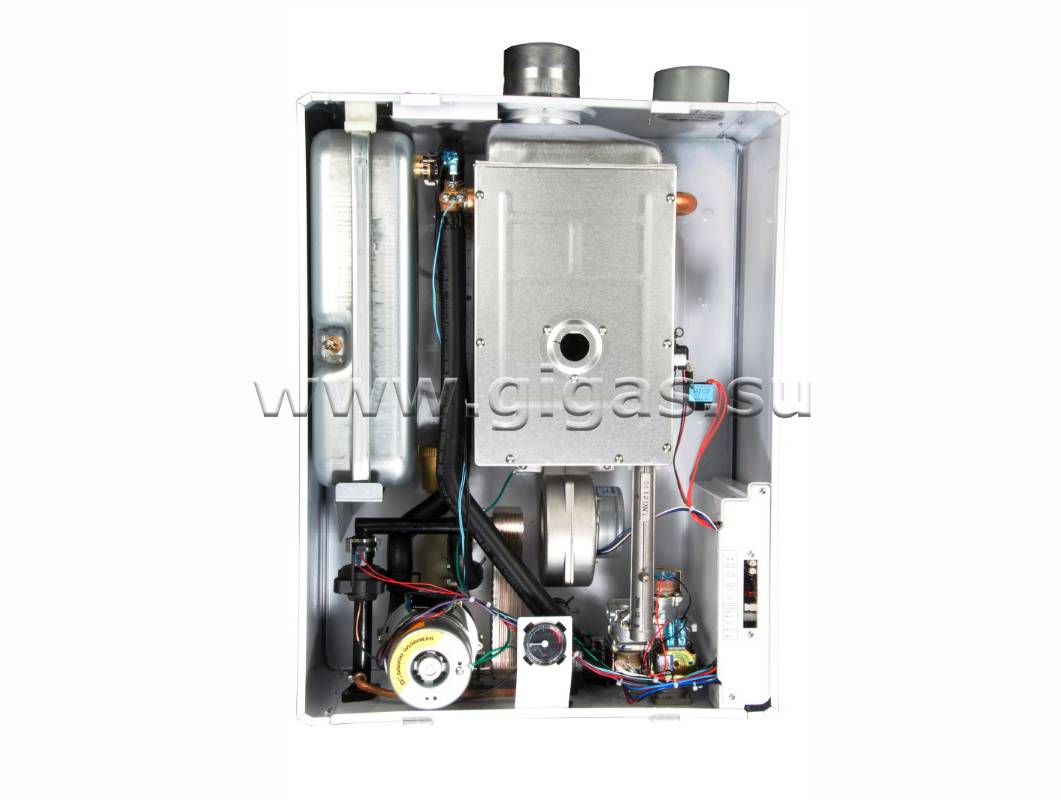

Устройство и принцип работы котлов Daewoo
Газовые котлы Daewoo Gasboiler выпускаются в двух вариантах – турбированные с камерой сгорания закрытого типа и атмосферные с камерой сгорания открытого типа. Обе серии двухконтурные, обеспечивающие и обогрев помещения, и чистую горячую воду для бытовых нужд.
В турбированных моделях сверху по центру располагается труба, через которую выходят продукты сгорания, а справа труба, через которую в топку поступает кислород. Они могут выводиться на два обычных дымохода, или присоединяться к одному коаксиальному.
В верхней части установлен главный теплообменник, где происходит передача тепла от сгорания газа к теплоносителю в систему отопления. Он содержит несколько слоев. Горячая и холодная вода течет в раздельных слоях в разном направлении.
Под ним находится основная горелка с десятью ребрами (например, в модели Деу 130) или 15 ребрами, в зависимости от мощности аппарата. Под горелкой находится вентилятор с датчиком вращения, который подает кислород для горения из атмосферы и выводит продукты сгорания из топки.
Чуть ниже в левой части настенного котла Дэу Гасбойлер стоит теплообменник горячей воды, спаянный из нескольких пластин. Над ним расширительный бак, снизу насос циркуляции. Он вращается в разные стороны, в зависимости от направления переключается между системами горячего водоснабжения и отопления. Справа прикреплена электронная печатная плата.
В комплекте поставляется комнатный пульт управления, оснащенный экраном. С помощью него можно менять температуру и устанавливать режим работы оборудования.
Основные коды ошибок
е1
Ошибка e1 указывает на то, что в системе отопления недостаточное количество теплоносителя. Для устранения проверьте в первую очередь, не перекрыта ли подача воды. Далее смотрится исправность главной платы, труб холодной воды и переключателя давления. Возможно также, что причина неисправности аппарата в выходе из строя клапана ручного залива воды.
е2
Ошибка e2 означает неполное сгорание газа в отопительном котле. Причина в плохой тяге из-за засорения труб дымохода иди воздуховода. Следует осмотреть их и почистить.
е3
Ошибка e3 показывает сигнал «Кипение». Устройство выдает ошибку, если подаваемая на нагревание вода имеет температуру выше 98 градусов на протяжении пяти секунд и более.

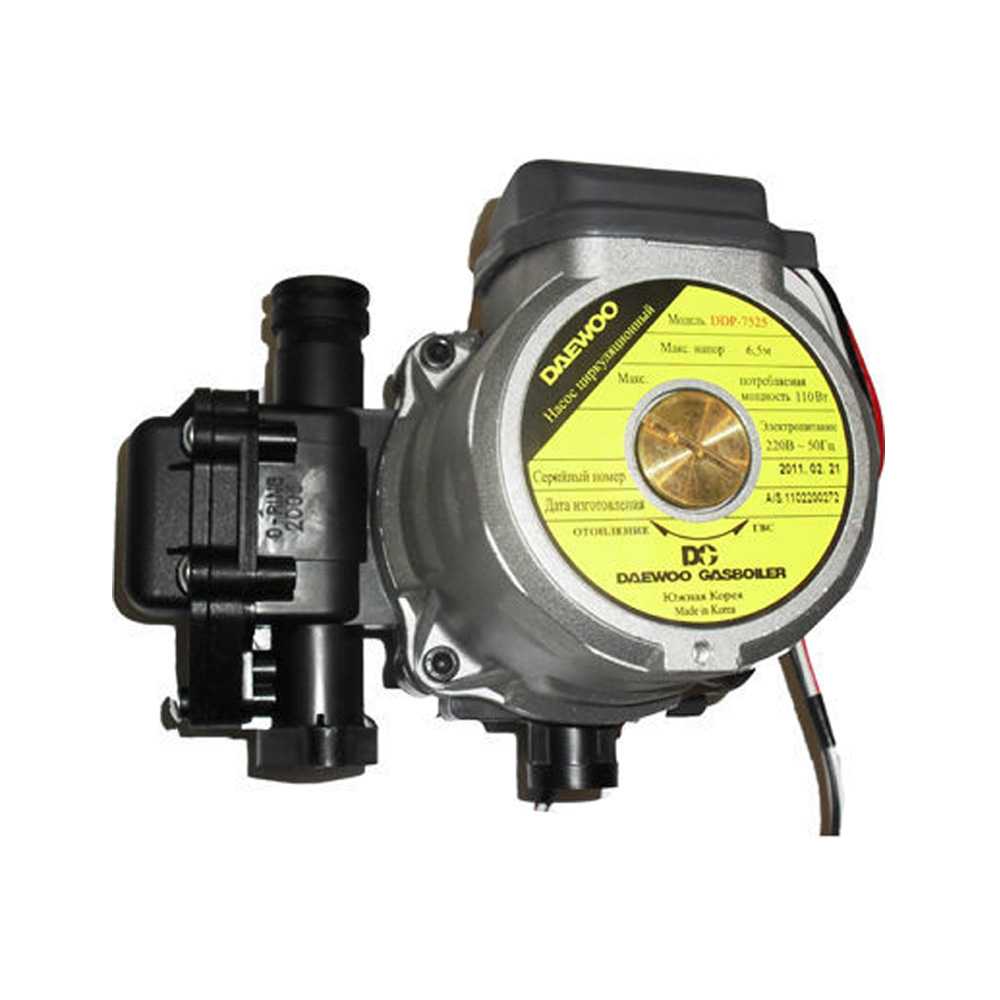

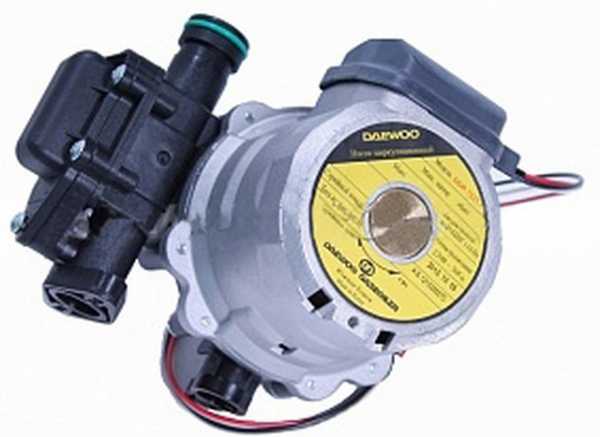

Циркуляционный насос котлов Daewoo
Проблема может быть в насосе, главной электронной печатной плате, а также датчике температуры. При необходимости проводится замена датчика на новый экземпляр. Осматриваются и очищаются грязевые фильтры.
е4
Ошибка e4 значит, что сработал датчик контроля вывода отработанных газов. Измеряется сила тяги и осматривается дымоход на наличие засоров.
е5
Ошибка e5 выводится при чрезмерно высоком напряжении в зажигании. Необходимо проверить работоспособность печатной платы. Вольтметром надо померить напряжение между контактами инфракрасного датчика CN05, оно должно равняться 5 вольтам. Если нужно, датчик заменяется.
е7
Ошибка e7 появляется при ошибке связи, если контакт между котлом и пультом управления прерывается дольше, чем на 1 минуту. Проверяется соединения связи в комнатнм пульте, если они исправны, ищут поломку в управляющей плате и определяются что делать дальше.
ес
Ошибка ec указывает, что неверно выставлена мощность ДИП переключателей. Выставьте правильную комбинацию, сверив ее с таблицей, находящейся возле них. Также причиной может стать нестабильное напряжение в электросети. В этом случае рекомендуется установить дополнительно стабилизатор.
Стабилизатор для газовых котлов
u0
Ошибка u0 (uo) означает, что датчик контроля пламени его не видит. Нужно увеличить уровень пламени в горелке или заменить датчик контроля на исправный.
Другие неисправности
Во время эксплуатации котла Daewoo коды ошибок не всегда могут помочь при неисправностях.
Могут возникать следующие проблемы:
- Не работают кнопки включения комнатного пульта при подключенном шнуре питания. Следует померить напряжение на сигнальном конце пульта и на голубых клеммах CN Оно должно равняться 12 вольтам. Решением будет замена дефектных элементов управления и настройка терминального блока.
- При выявлении перегрева осматривается, корректно ли работает циркуляционный насос, проверяется величина давления в нагревательной трубе и чистота распределительной трубки.
- Если произошел отказ насоса по проверке, меряется сетевое напряжение между двумя черно белыми и бело черными клеммами на насосе CN
- Когда не происходит зажигание, осматривается состояние фиксации и работа пульта управления. Также проверяется работа главной платы. Диагностические точки для этого указаны в специальной таблице в инструкции по эксплуатации.
ЭКСПЛУАТАЦИЯ КОТЛА
5.1. Во время дежурства персонал котельной должен следить за исправностью котла (котлов) и всего оборудования котельной, строго соблюдать установленный режим работы котла. Выявленные в процессе работы оборудования неисправности должны записываться в сменный журнал. Персонал должен принимать меры к устранению неисправностей. Если неисправности устранить собственными силами невозможно, то необходимо сообщить об этом начальнику котельной или лицу, ответственному за газовое хозяйство котельной.
5.2
Особое внимание необходимо обратить:
- На поддержание нормального уровня воды в котле и равномерное питание его водой. При этом нельзя допускать, чтобы уровень воды опускался ниже установленной величины, при этом подпитка категорически запрещается.
- На поддержание нормального давления пара по манометру (6-8 кг/см2).
- На работу газовых горелок, поддержание нормальных параметров газа и воздуха, согласно режимной карты.
- Поддерживать температуру мазута в пределах 80-100 о С.
5.3. Проверка исправности манометра с помощью трехходовых кранов, проверка исправности предохранительного клапана путем принудительного открытия, продувка нижних точек должна проводиться оператором ежесменно с записью в вахтенный журнал.
5.4. При работе на газовом топливе для увеличения нагрузки следует постоянно прибавлять сначала подачу газа, затем воздуха и отрегулировать тягу. Для уменьшения – сначала убавить подачу воздуха, затем газа, после чего отрегулировать разрежение.
5.5. Если при работе котла погаснут все горелки или часть из них, следует немедленно преградить подачу газа к горелкам, провентилировать топку и горелки, открыть продувочную свечу. Выяснить и устранить причину нарушения режима горения и приступить к растопке по установленной схеме.
5.6. Во время работы котла запрещается производить подчеканку швов, заварку элементов котла.
5.7. Все устройства и приборы автоматического управления и безопасности котла должны поддерживаться в исправном состоянии и регулярно проверяться, в установленные сроки администрацией.
Устройство газовых котлов
Сломаться, на самом деле, может любая часть котла, ведь причин для этого есть масса. Чаще всего это происходит из-за некачественной сборки узлов, неправильной эксплуатации и попадания внутрь расширительного бака посторонних предметов. Как бы там ни было, перед тем, как отремонтировать газовый котел, разберитесь в его устройстве
Особое внимание рекомендуется уделить группе безопасности, которая отвечает за правильную работу приборов
К таким элементам можно отнести:
Датчик тяги с пластиной, которая рассчитана на 75 градусов. Это устройство следит за работой дымохода котла, он реагирует на любые сбои при выводе продуктов сгорания в дымоход и их выходе из уловителя дыма.
- Защитный моностат. Он защищает котлы от неполного удаления дыма из-за засоренности дымохода или теплообменника.
- Предельный термостат. Отвечает за контроль воды в котле — как только она закипает датчик перегрева, сразу выключает прибор.
- Электрод ионизации. Этот элемент контролирует наличие пламени. Ремонт многих моделей котлов начинается именно с проверки электродов, ведь если прибор начнет работать без пламени, он может взорваться.
- Подрывной клапан контроля давления. Система заставляет устройство сбрасывать опасные излишки, когда давление превышает отметку в 3 бар.
Проблемы с датчиком температуры
Одной из возможных причин ошибки Е1 на котле Daewoo может быть неисправность датчика температуры. Датчик температуры отвечает за контроль и регулировку температуры в котле.
Если датчик температуры не работает должным образом, он может передавать неверные данные о температуре, что приводит к ошибке Е1 и проблемам в работе котла.
Чтобы определить, является ли датчик температуры причиной ошибки E1, рекомендуется выполнить следующие действия:
- Проверьте состояние проводов, соединяющих датчик температуры с котлом. Убедитесь, что провода не повреждены и хорошо подключены.
- Проверьте сам датчик температуры на видимые повреждения, например, трещины или поломки. Если датчик поврежден, скорее всего, требуется его замена.
- Измерьте сопротивление датчика температуры с помощью мультиметра. Сравните полученное значение с номинальным значением, указанным в технической документации к котлу. Если измеренное значение отличается от номинального, вероятно, необходима замена датчика температуры.
- Если проблема не устранена после проведения вышеперечисленных действий, рекомендуется обратиться к специалисту для диагностики и ремонта котла.
Важно помнить, что некачественное или неправильное подключение датчика температуры может привести к появлению ошибки Е1 или другим проблемам в работе котла. Поэтому следует доверять установку и ремонт котла профессионалам с опытом работы с данными моделями котлов
Следуя данным рекомендациям, вы сможете определить, является ли датчик температуры причиной ошибки Е1 на вашем котле Daewoo и принять соответствующие меры для ее устранения.
Классификация неисправностей
При обращении в сервисный центр недостаточно будет сказать, что оборудование плохо работает, нужно максимально полно описать признаки неисправности. Все поломки делят на несколько групп, объединенных общими признаками, они могут быть:
- Перемежающими или окончательными. В первом случае, оборудование работает, хотя и плохо, не выходя на рабочие параметры. Во втором – происходит полный отказ, то есть, газовый котел не греет воду или даже не включается.
- Первичными или вторичными. Первичными называют неисправности котлов, возникшие впервые. Вторичные неисправности – это сбои, возникающие периодически, при условии, что ремонт не проводился.
Внезапные и нарастающие. К первой группе отнесены поломки, случившиеся неожиданно для владельцев, то есть, до возникновения сбоя хозяева не замечали за котлом никаких неполадок. Во вторую группу вошли поломки, которые развивались постепенно, то есть, хозяева давно замечали, что агрегат плохо работает, но мер не предпринимали.
Очевидные и неясной природы. К очевидным можно отнести течи, отказ каких-то блоков оборудования. Неочевидные неисправности обнаружить может только специалист, имеющий специальное диагностическое оборудование.
Расшифровка кода неисправности
Код Е09 на экране бытового прибора оповещает о неисправности ТЭНа. Отмечает, что произошла не просто поломка, а электронагреватель сгорел. ТЭН в посудомоечном аппарате существенно отличается от тех, что установлены в стиральных машинах. Деталь вделана в насос рециркуляции и не меняется отдельно от него. При функционировании посудомоечной машины помпа качает воду, которую в дальнейшем пропускает сквозь электронагреватель. Созданный так горячий напор воды и моет кухонную посуду.
Узел прибора, состоящий из ТЭНа и насоса, специалисты по ремонту, именуют «теплым» двигателем машины. Для осуществления замены нужно знать модель аппарата, так как код ошибки Е09 появляется только в бытовых приборах, относящихся к третьему поколению.
В редких ситуациях ошибка говорит о сбое датчика температуры и указывает на некорректное функционирование основного модуля. Такой код ошибки возникает при повреждении электрической проводки, которая идет от нагревателя воды к модулю.
