Трехполюсный выключатель
Установка трехполюсного выключателя требует некоторых дополнительных навыков и знаний. Прежде всего, необходимо выключить электрическую подачу и убедиться в полной отключенности сети. Затем следует приступить к соединению проводов с выключателем.
Принцип подключения трехполюсного выключателя аналогичен принципу подключения двухполюсного выключателя. Наиболее распространенный способ подключения трехполюсного выключателя – это последовательное подключение проводов на вход и выход выключателя.
При установке трехполюсного выключателя необходимо учитывать правильное подключение проводов с учетом их цветовой разметки
Также важно обратить внимание на правильное установление проводов в клеммы выключателя – они не должны быть слишком свободно или слишком плотно закреплены, чтобы избежать ослабления контактов или их повреждения
После установки выключателя и подключения всех проводов следует тщательно проверить его работоспособность. Для этого необходимо включить электрическую подачу и проверить, как работает выключатель при включении и выключении электрической цепи.
Какое применение имеет трехполюсный выключатель?
Применение трехполюсных выключателей широко распространено в многих сферах деятельности. Они могут применяться в промышленности, строительстве, электроэнергетике, а также в бытовых условиях. Основное назначение трехполюсных выключателей заключается в безопасности и защите электрической цепи от перегрузок, коротких замыканий и других аварийных ситуаций.
Трехполюсные выключатели могут быть установлены на основных линиях электропитания, для обеспечения быстрого и безопасного отключения электрической сети в случае аварии. Они также могут использоваться для управления и контроля электрооборудования, обеспечивая его надежную работу и возможность быстрого отключения при необходимости.
В общем, трехполюсные выключатели имеют широкий спектр применения и играют важную роль в обеспечении безопасности и надежности работы электрических цепей и оборудования.
Шаги для установки трехполюсного выключателя
Установка трехполюсного выключателя требует определенной последовательности действий. В этом разделе мы рассмотрим основные шаги, которые необходимо выполнить при установке трехполюсного выключателя.
Перед началом установки трехполюсного выключателя, убедитесь, что электрическое питание выключено. Для этого отключите соответствующую электрическую сеть с помощью главного выключателя или автоматической рубильной коробки.
Снимите предыдущий выключатель, если таковой имеется. Для этого открутите крепежные винты, которыми выключатель крепится к стене или монтажной коробке
Осторожно отведите провода в сторону.
Определите место установки трехполюсного выключателя. Обычно это делается на основе удобства использования и эстетических предпочтений
Отметьте место на стене или монтажной коробке.
При необходимости, просверлите отверстия для крепления. Возьмите дрель и, соблюдая меры безопасности, просверлите отверстия в местах, отмеченных ранее.
Установите трехполюсный выключатель в монтажную коробку или на стену. Закрепите выключатель с помощью крепежных винтов и отрегулируйте его положение, чтобы он находился горизонтально и был надежно закреплен.
Подключите провода к трехполюсному выключателю. Используйте отвертку, чтобы открутить клеммы выключателя и подключить провода в соответствии с цветовой маркировкой: фазные провода подключаются к клеммам “L1”, “L2” и “L3”, а нулевой провод – к клемме “N”.
Проверьте правильность подключения проводов. Убедитесь, что все провода надежно закреплены к клеммам выключателя и что контакты на клеммах чистые и не повреждены.
Включите электрическое питание и проверьте работоспособность трехполюсного выключателя. Убедитесь, что при переключении выключателя свет включается и выключается надлежащим образом.
Исполнение автоматических выключателей
В практике использования подобного оборудования отмечается частое применение трёх видов устройств: однополюсные, двухполюсные, трёхполюсные.
В чём проявляется разница между этими тремя видами автоматов? Попытаемся разобраться.
Однополюсный прибор, в общем-то, не вызывает особых вопросов. Если внедрить выключатель однофазную схему, то устройство будет работать как обычный рубильник, только в режиме автоматической реакции – то есть без вмешательства пользователя разорвёт цепь на случай нарушения заданных рабочих условий.
Краткая характеристика двухполюсника

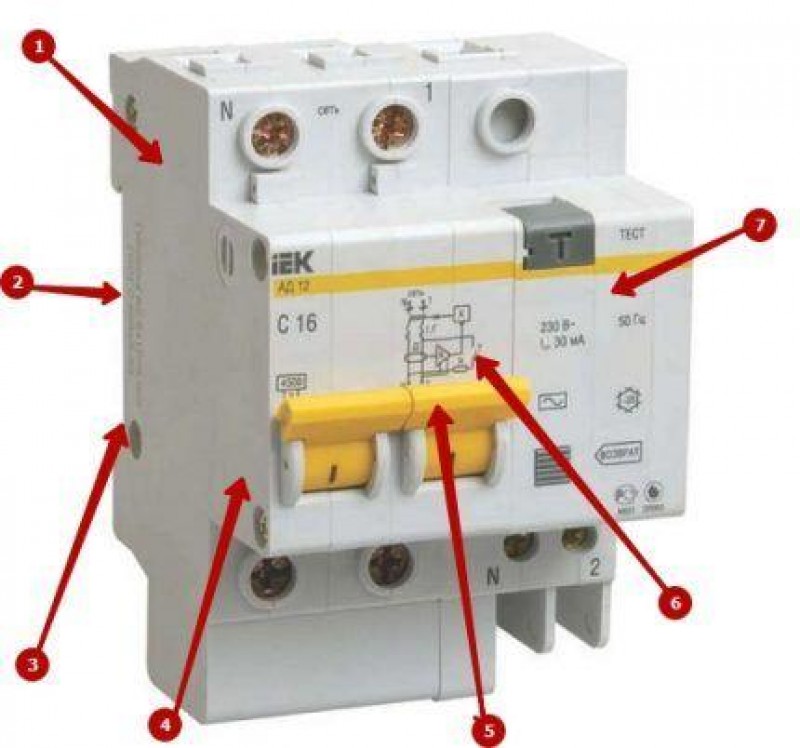

Аналогичное устройство, но исполненное в виде двухполюсного автоматического выключателя, несколько отличается по функциональности.
Схемотехника двухполюсного прибора выполнена с учётом контроля и сравнения условий работы двух независимых токовых линий.
Двухполюсные автоматы применяются, как правило, для внедрения в проекты построения электрических сетей, когда требуется контроль и сравнение условий работы двух участков единой электрической сети. По сути, двухполюсная конфигурация прибора представляет собой тандем пары однополюсных устройств.
Однако схема защиты и блокировки двухполюсника работает по принципу сравнения параметров каждого устройства в отдельности, в режиме реального времени. Если на любом из двух контрольных участков параметры выходят за границы установок, моментально разрываются обе линии.
Этот важный момент показывает: замена двухполюсного автомата парой обычных однополюсных приборов невозможна в принципе. На случай перегрузки одной из цепей (или КЗ), сработает только один автомат.
Но учитывая, что электрическая сеть единая, электричество продолжит поступать через второй прибор, питающий другой участок. Подобная ситуация приводит к тяжёлым последствиям.
Между тем, существуют два подвида двухполюсных приборов:
- с защитой одного полюса и обычной коммутацией нейтрали;
- с защитой обоих полюсов и одновременной их коммутацией.
Первые обычно используются в качестве вводных автоматов, благодаря которым коммутируется фазный и нулевой проводники. При этом такая схема включения предусматривает использование дополнительной линии PE – заземляющего провода.
Вторые находят применение в схемах одной сети, где питаются два участка, действующие в условиях разных токовых нагрузок.
Особенности устройства трёхполюсника
Главное предназначение трехполюсного автоматического выключателя – использование в схемах трёхфазных сетей. Конструктивные особенности этого вида приборов заключаются в наличии защитных функций на каждом отдельном полюсе.
Срабатывание защиты на любом из полюсов приводит к размыканию всех полюсов.
Несмотря на конкретное назначение автоматов такого типа, их вполне допустимо использовать на однофазных или двухфазных линиях.
Конструктивно трехполюсный автомат содержит следующие элементы:
- механизм управления;
- систему контактов;
- модуль гашения электрической дуги;
- расцепляющее устройство.
Свободные контакты обычно монтируются внутри крышки прибора. Контактная система связывается с траверсой главных контактов кинематическим способом.
Функциональные узлы прибора смонтированы внутри корпуса. Крышка и корпус автомата выполняются из материалов, не пропускающих электрический ток (пластмасса, текстолит и т.п.).
Механизм защиты трёхполюсников обеспечивает моментное отключение, как в режиме «авто», так и в случае ручного действия. При этом, если имеет место перегрузка в электрической схеме, моментное отключение происходит независимо от силы воздействия на рукоятку управления.
То есть, даже если пользователь будет удерживать рукоятку в состоянии включения, автомат в режиме перегрузки всё равно разомкнёт все полюсы.
Существует модификации трёхполюсников, где добавлен ещё один полюс под нулевой проводник. По сути, речь идёт о четырёхполюсном исполнении с точки зрения конструктивных деталей.
Функционально автомат на четыре полюса напоминает двухполюсную систему. Задача устройства та же самая, только по отношению к трёхфазной сети.
Обобщённые технические характеристики автоматов
Информация о основных параметрах автоматических выключателей указана на его корпусе. Чтобы разобраться в буквенно-цифровых обозначениях, необходимо уметь “читать” маркировку устройств.
Широко распространёнными в быту и промышленности отмечаются приборы, соответствующие следующим основным техническим характеристикам, в зависимости от их конструктивного исполнения:
Приборы выбирают по определенным критериям, среди которых напряжение, величина номинального тока, температурные показатели.
Подробнее о выборе автоматических выключателей читайте в статьях:
Как работает однополюсный выключатель
Однополюсный выключатель — это тип выключателя, который используется для переключения электрической цепи наружного освещения. Эти выключатели обычно устанавливаются входной двери или на лестничной площадке для управления наружным светом. Как работает однополюсный выключатель?
В однополюсном выключателе есть только один полюс, который по сути является «выключателем». При нажатии на выключатель силовой провод (фаза) подается на реле, двигатель изолятора открывается, и электрический ток начинает протекать через этот контакт. Если вы еще раз нажмете на выключатель, реле переведется в открытое положение и цепь будет разорвана.
Когда выключатель включен, то в цепи присутствует напряжение и электрический ток проходит через него, освещая лампу. Лампа горит до тех пор, пока не будет выключен выключатель.
Преимущества однополюсных выключателей:
- Они просты в использовании и установке.
- Они стоят дешевле, чем двухполюсные выключатели.
- Их можно легко заменить, если они выходят из строя.
Недостатки однополюсных выключателей:
- Их нельзя использовать в цепях с большим током.
- Они могут перегорать и выходить из строя чаще, чем двухполюсные выключатели.
В общем и целом, однополюсный выключатель — это незаменимое устройство в нашей повседневной жизни. Он обеспечивает надежный контроль над электрическим светом в наших домах и офисах и позволяет нам экономить энергию.
Монтажные тонкости выключателей
Для всех электрических приборов подобного исполнения определён порядок внедрения в состав электрической схемы.
Монтаж автоматических выключателей — на первый взгляд процедура технически несложная. Однако если учитывать в точности все существующие правила инсталляции, монтажный процесс автоматов можно сравнить с работой по созданию компьютерного программного обеспечения
Установленным порядком, в частности, предполагаются следующие действия монтажников, прежде чем двухполюсные и трехполюсные выключатели будут установлены:
- прибор должен соответствовать исполнению под текущую схему;
- корпус автомата не имеет деформаций и повреждений;
- рычаг включения/отключения чётко срабатывает в режиме ручной активации.
Основание, на которое предполагается инсталляция устройства, необходимо проверить на ровность поверхности. Не допускается монтаж на основания, где за счёт неровной поверхности после крепления корпус автомата подвергается напряжениям изгиба.
Соединение с проводниками сети
Присоединение медных проводников, имеющих сечение 16 — 25 мм2, выполняют через кабельные наконечники (ГОСТ 9688-82). Если необходимо сделать соединение проводниками из меди сечением 4 – 16 мм2, используются кабельные наконечники иного типа (ГОСТ 7386-80).
Применительно к соединениям алюминиевых проводов, используются концевые элементы по аналогии ТАМ-7, соответствующие параметрам ГОСТ 9581-80.
Наконечники проводников, подводимых на контактные зажимы автоматов. Зачастую этот момент игнорируется, проводники попросту скручивают и в таком состоянии подключают к устройству. По сути, такой подход уже считается нарушением. Исключение составляют провода сечением менее 4 мм
Сетевое проводники, подводящие напряжение от источника питания, подключают к верхней группе неподвижных контактов автоматических выключателей. Подводить и подключать проводники необходимо так, чтобы они не создавали усилия на зажимах автомата.
Наконечники следует затягивать контактными зажимами плотно, но без критичных усилий, способных привести к срыву резьбы
Заделке проводников в кабельных наконечниках следует уделять высокое внимание. Обязательно использовать изоляционные трубки, ленту в качестве защитной оболочки
Нюансы расстановки и крепежа
Когда выполняют монтаж нескольких единиц оборудования, требуется соблюдать правила расстановки приборов относительно друг друга. Так, расстояние между близко расположенными приборами следует выдерживать не менее 5 мм.
Установка выключателей в группу. Выглядит вполне красиво и аккуратно. Между тем, в данном случае монтажный процесс выполняется с ошибками. Согласно нормативам, при монтаже в группе расстояние между стенками рядом расположенных приборов должно составлять не менее 5 мм
Минимальные расстояния от металлических частей распределительных устройств: сверху 30 – 50 мм, сбоку 5 – 10 мм, в зависимости от величины подведённого напряжения.
Если на монтаже применяются приборы, конструктивно сделанные в дополнительной оболочке, все монтажные манипуляции с ними производятся при снятой крышке оболочки. Установку крышки выполняют с учётом правильного вхождения поводка приводного механизма. Крепление крышки винтами исполняют равномерно.
По завершении монтажа автоматы обязательно проверяются на чёткость момента включения/отключения.
Монтажные схемы и правила подключения выключателя подробно описаны в этой статье.
3-х полюсный автомат можно применять не только в трехфазной сети
При сборке распределительного щитка для трехфазной сети используются 3-х полюсные автоматические выключатели. При возникновении перегрузки сети или при коротком замыкании такой автомат расцепит сразу три фазы.
Сколько полюсов бывает
Однополюсный, двухполюсный, трехполюсный и четерехполюсные автоматы
В распределительном щитке квартиры или дома наиболее часто используются однополюсные автоматические выключатели. Их задача расцепить фазный проводник, тем самым прервав подачу электричества на контур. Дифференциальные автоматические выключатели и УЗО отключают одновременно и фазу и рабочий ноль, т.к. их срабатывание может быть связано с нарушением целостности проводки. Вводной автомат в таком щитке всегда должен быть двухполюсный.
Трехфазный ток используется предприятиями для питания мощных агрегатов, требующих напряжения в 380 вольт. Иногда четырехжильный кабель (три фазы и рабочий ноль) подводится к жилому дому или офису. В связи с тем, что в этих помещениях не используется оборудование, рассчитанное на такое напряжение, в распределительном щитке три фазы разделяются и получается напряжение 220 между каждой фазой и рабочим нулем.
Для таких щитков используют 3-х полюсные и четырехполюсные автоматические выключатели. Срабатывают они при превышении номинальной нагрузки по любому из трех проводов и отключают их все одновременно, а в случае с четырехполюсным – дополнительно отключается рабочий ноль.
Зачем использовать два и четыре полюса
Вводной автоматический выключатель обязательно должен полностью отключать все фазы и рабочий ноль, т.к. один из проводов вводного кабеля может давать утечку на ноль и если его не отключить, используя однополюсный или 3-х полюсный автоматический выключатель, есть вероятность поражения током.
Утечка при 3-х полюсном автоматическом выключателе
На рисунке видно, что в таком случае весь рабочий ноль в сети оказывается под напряжением. Если использовать вводной автомат, отключающий фазу и ноль, этого можно избежать, следовательно использование четырехполюсного и двухполюсного автоматических выключателей для трехфазных и однофазных электросетей более безопасно.
Схема 3-х полюсного автоматического выключателя
Каждый 3-х полюсный автомат – это три однополюсных, которые срабатывают одновременно. На каждую клемму 3-х полюсного автоматического выключателя подключается одна фаза.
Схема 3-х полюсного автоматического выключателя
Как видно из схемы, на каждый контур приходится отдельный электромагнитный и тепловой расцепители, а в корпусе 3-х полюсного автомата предусмотрены отдельные дугогасители.
3-х полюсный автоматический выключатель разрешается использовать и в однофазной электросети. В этом случае на две клеммы выключателя подключаются фазный и нулевой провода, а третья клемма остается пустой (сигнальной).
Видео о полюсности выключателей и способах подключения
Ролик будет полезен новичкам, желающим разобраться в вопросах отличия и функциональности однополюсных, двухполюсных, 3-х полюсных и 4-х полюсных автоматических выключателей. Как правильно их подключать и в каких случаях следует использовать тот или иной автомат.
Вопрос 1
Зачем нужны 4-полюсные и 2-полюсные автоматы?
Ответ А
В электрических щитах, где разделены защитный ноль и рабочий ноль, как правило, для защиты трехфазной нагрузки используют четырехполюсные автоматы, а однофазной — двухполюсные. Защитный ноль при этом конструируют в виде сплошной шины, которая нигде не прерывается, а автоматы размыкают одну или три фазы и рабочий ноль.
Ответ Б
Во всех случаях, когда в линии после этих автоматов предусмотрены какие-то работы или техническое обслуживание. Все работы по ремонту и обслуживанию элементов электрической цепи должны проводиться при полностью отключенной магистрали. Т.е. теоретически хватит и на вводе установки (здание, дом), но если имеется сильное ветвление на независимые потребители (в доме это квартиры, на заводе — цеха), то устанавливать желательно на каждой линии. А вот внутри помещения — уже можно ставить однополюсные, для контроля конкретной линий…
Ответ В
Поскольку повреждение и старение изоляции возможны и в фазных и в нулевом рабочем проводниках, а УЗО реагирует на утечку на землю с любого из них, на отходящих линиях следует устанавливать двух- и четырехполюсные выключатели. Только в этом случае возможно методом поочередного включения линий найти неисправную цепь, в том числе и цепь с утечкой нулевого проводника без демонтажа вводно-распределительного устройства, а также возможно отключить неисправную цепь для обеспечения работы остальной части электроустановки. Примечание: в этом ответе, очевидно, делается акцент на возможную установку в этих цепях автомата+УЗО.
Ответ В1

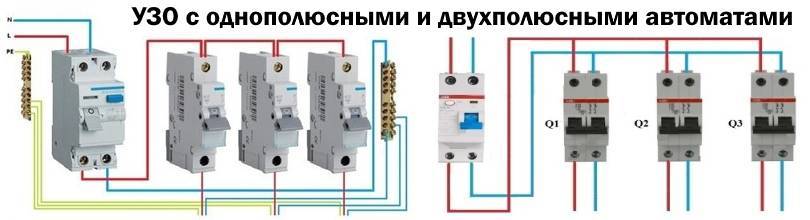

Если во главе группы из нескольких АВ стоит УЗО, в случае его (УЗО) срабатывания, намного легче искать повреждение при двухполюсном АВ или АВ (Р + N). Да и ждать вызванного электрика проще, т.к. можно отключить АВ поврежденной линии. В случае же однополюсных АВ вся группа, находящаяся под защитой УЗО – обесточена. При этом, замечу, что п.3.1.17 к теме разговора отношения не имеет, т.к. в нем речь идет о предохранителе. Понятно, что установленный в N предохранитель, при срабатывании первым, оставит фазу на поврежденном потребителе.
Применение же двухполюсного АВ или АВ (Р + N) вполне вписывается в третий абзац п.3.1.18 «ПУЭ»: «Расцепители в нулевых проводниках допускается устанавливать лишь при условии, что при их срабатывании отключаются от сети одновременно все проводники, находящиеся под напряжением».
Ну и, если подведете под взрывоопасную зону: 7.3.99 «ПУЭ»: «Во взрывоопасных зонах класса В-I в двухпроводных линиях с нулевым рабочим проводником должны быть защищены от токов КЗ фазный и нулевой рабочий проводники. Для одновременного отключения фазного и нулевого рабочего проводников должны применяться двухполюсные выключатели».
Во взрывоопасных зонах класса В-I в двухпроводных линиях с нулевым рабочим проводником должны быть защищены от токов КЗ фазный и нулевой рабочий проводники. Для одновременного отключения фазного и нулевого рабочего проводников должны применяться двухполюсные выключатели («ПУЭ», 7-е издание, гл. 7, п. 7.3.99).
Вопрос-ответ:
Какое назначение у двухполюсного выключателя?
Двухполюсный выключатель используется для отключения электрической цепи сразу в двух проводниках. Он обеспечивает безопасную работу с электрическим оборудованием, так как позволяет полностью отключать подачу электроэнергии на определенное устройство или участок сети.
В чем отличие трехполюсного выключателя от двухполюсного?
Основное отличие между трехполюсным и двухполюсным выключателем заключается в количестве отключаемых проводников. Трехполюсный выключатель позволяет отключать цепь одновременно на трех проводниках, включая фазный, нулевой и защитный (заземляющий). В то время как двухполюсный выключатель отключает цепь только на двух проводниках – фазном и нулевом.
Как определить, нужен ли мне двухполюсный или трехполюсный выключатель?
Выбор между двухполюсным и трехполюсным выключателем зависит от специфики электрической цепи, которую вы хотите отключить. Если требуется отключить только фазный и нулевой проводники, то достаточно установить двухполюсный выключатель. Однако, если требуется отключить все три проводника – фазный, нулевой и защитный (заземляющий), то нужно выбрать трехполюсный выключатель.
Какое назначение у двухполюсного выключателя?
Двухполюсный выключатель предназначен для одновременного отключения обеих полюсов электрической сети. Он используется, например, для безопасного отключения питания устройства при проведении ремонтных или обслуживающих работ.
Комментарии:
А я думал, что трехполюсный подключается как фаза-ноль-земля, а оно оказывается вот как… Век живи, век учись! А его можно использовать в щитке под однофазную сеть, если надо отключать сразу три контура?
Evgen, а зачем он тогда нужен? Запитай все три фазы через однополюсный выключатель и будут они тебе отключаться одновременно без проблем! И место на рейке сэкономишь.
А почему нельзя использовать трехполюсный выключатель в однофазной сети? Отключать одновременно фазу, ноль и землю? Если поставить его, например, на вводе в щиток. Мне кажется так правильнее.
Denis, а зачем тебе на вводе отключать землю? Трехполюсный выключатель нужен только в трехфазной сети, но использовать его в однофазной возможно, но нецелесообразно. Также нецелесообразно, как отключение заземления в приведенном вами примере
Ноль иногда отключить полезно-при перекосе фаз,в деревнях сплошь и рядом.А вот землю рвать надо ТОЛЬКО если есть разд.транс,и ПОСЛЕ него.
Virtual Private Servers
Одной из наиболее видных, в прямом смысле этого слова, характеристик автоматического выключателя являектся характеристика определяющая количество полюсов автомата.
а если надо отключить две фазы и ноль трёх полюсный пойдет
