Стрелы провеса и натяжение СИП проводов. Монтажные таблицы.

Раскатка провода

К монтажу СИП приступают после установки опор ВЛИ с закрепленными на них зажимами.

На анкерных опорах, несущих усилие натяжения проводников, устанавливаются анкерные зажимы, на расположенных между ними промежуточных опорах — поддерживающие зажимы.

Монтаж кабеля СИП начинается с его раскатки. Для этого последовательно выполняются следующие действия:

• На всех опорах анкерного пролета, на котором монтируется провод, устанавливаются специальные раскаточные ролики. На крайних, анкерных опорах, ролики крепятся с помощью ремня, на промежуточных опорах ролики подвешиваются на крюк в проушины для поддерживающих зажимов;
• За одной из крайних опор пролета устанавливается барабан с проводом. Располагается он в вертикальном положении на специальных подставках, позволяющих ему вращаться в процессе раскатки. Для того, чтобы провод входил в ролик под более пологим углом, барабан рекомендуется устанавливать от опоры на расстоянии, не менее ее длины;
• С другой стороны монтируемого пролета располагается барабан, на котором намотан трос-лидер, обычно представляющий собой синтетический канат диаметром 10–12 мм, в зависимости от способа раскатки (ручная, механизированная);
• Далее осуществляется ручная раскатка троса-лидера. Эта операция производится путем последовательного подъема на каждую опору, заправкой троса в ролик и дальнейшей его протяжки;
• После подъема на последнюю опору, трос-лидер соединяется с СИП посредством специального чулка и вертлюга, препятствующего закручиванию провода в процессе раскатки.

На этом подготовительные процедуры заканчиваются, и начинается собственно раскатка провода. Трос-лидер медленно, без рывков вытягивается в обратную сторону. При механизированной раскатке, работает сматывающее устройство барабана, приводимое двигателем внутреннего сгорания с редуктором, трос-лидер также может вытягиваться вручную.

В процессе раскатки, провод, следуя за тросом-лидером, поднимается на опору и занимает его место на роликах. Ролики и барабаны должны быть расположены так, чтобы при раскатке не происходило трения провода по земле, опоре и другим конструкциям. Недопустимо применение технологии, при которой провод раскатывается на земле, а затем поднимается на опору.

Подключение к СИП

Чтобы отделить жилу от общего жгута на магистральный СИП устанавливаются разделительные клинья. Процесс подключения начинается с нулевого провода. Если же вы отключаете ввод под напряжением, то начинать нужно наоборот с фазы.

На самонесущем изолированном проводе найти ноль бывает проблематично, в отличие от ВЛ-0,4кв выполненных голыми проводами (там он обычно идет нижним). Очень хорошо помогает в этом деле бесконтактный указатель напряжения.

Если на опоре выполнено повторное заземление, то можно сориентировать по нему. Та жила к которой подключен заземляющий спуск и есть ноль.

На жилу одевается прокалывающий зажим, в него же до упора заводится ноль отходящего ввода в дом. Изоляция с него не снимается.

Поддерживая зажим снизу, чтобы не допустить его перекоса на магистральной линии, начинаете затягивать верхнюю гайку. Затяжка происходит до момента срыва. Аналогично подключается и фазный проводник.

Прокалывающие зажимы устанавливаются на расстоянии 10см друг от друга. Хотя производители и уверяют что зажимы абсолютно надежные и верхняя срывная гайка изолирована от прокалывающих зубьев, для обеспечения безопасности, работа выполняется с применением изолирующего инструмента.

Почему все эти работы нужно обязательно выполнять в перчатках, причем поверх диэлектрических, для защиты резины еще одевают и брезентовые?

Потому что изоляция СИП в отдельных случаях при проколе зубчиками, имеет свойство лопаться.

Зависит это от качества материала, производителя и погодных условий. В морозы такое случается чаще. Так что безопасность при данной работе должна быть превыше всего.

По окончании установки прокалывающих зажимов остается снять раздвижные клинья, спуститься с опоры, собрать инструмент и проверить наличие напряжения на вводном коммутационном аппарате в распредщитке.

Какой крепеж используется для оптического кабеля

Чтобы провести монтаж оптического кабеля, следует остановиться на фасадном крепеже SF 10. Его основные характеристики состоят в следующем:

• Фасадный крепеж SF 10 отлично подходит для монтажа оптического кабеля

  изготавливается из диэлектрика – материала, не проводящего электричество;

• не содержит компонентов, способных покрываться коррозией;
• используется совместно со стяжным ремешком, входящим в комплект;
• позволяет закрепить провод на расстоянии 10 мм от стены;
• подходит для монтажа кабелей диаметр которых составляет 8-25 мм.

Хотя крепеж SF 10 проявляет немало положительных качеств, для закрепления СИП-2 и СИП-4 его не используют. При монтаже таких проводов выбирают крепежи других типов, представленные ниже.

Крепление провода сип к стене дома

крепление провода сип к стене дома

Количество человек на сайте:3

Как подключить частный дом СИПом

В этой статье мы хотим описать способ подключения потребителя к воздушной линии электропередач при помощи самонесущего изолированного провода (СИП).

Для получения разрешения на подключение к электрическим сетям требуется получить технические условия (перечень технических мероприятий), которые необходимо выполнить. На основании технических условий проектная организация разрабатывает проект электроснабжения вашего здания для дальнейшего выполнения электромонтажных работ. В зависимости от типа местности и климатических условий в проекте электроснабжения рассчитывается наиболее оптимальное и безопасное расстояние пролета для СИПа без установки дополнительных опор (столбов).

Для удобства эксплуатации энергосистемы вашего дома наиболее оптимальным и правильным решением будет установить собственную опору на своём участке. На этом столбе надо смонтировать вводной автоматический выключатель, который в любое время обесточит электроснабжение вашего дома. В противном случае каждый раз, когда вам будет необходимо проводить электромонтажные работы, вам потребуется обращаться в электросети с заявкой на отключение всей линии электропередач, что повлечет за собой обесточивание всех домов, питающихся от этой воздушной линии.

Электромонтаж ввода выполняется от воздушной линии электропередач до вашей опоры (или до дома) при помощи специальных креплений (анкерных кронштейнов, зажимов), на которых закрепляется СИП. При подключении к воздушной линии электропередач, на опоре к которой вы подключаетесь, должно быть выполнено повторное заземление PEN-проводника. В соответствии с ПУЭ 1.7.102. На концах ВЛ или ответвлений от них длиной более 200 м, а также на вводах ВЛ к электроустановкам, в которых в качестве защитной меры при косвенном прикосновении применено автоматическое отключение питания, должны быть выполнены повторные заземления PEN -проводника. Более подробную информацию о повторных заземлениях вы найдёте в статьях про защитные заземления.

От опоры ВЛ (или установленной на вашем участке опоры) к стене дома СИП монтируется при помощи специальных анкерных креплений на высоте не менее 2,75 м от земли. От места крепления к стене до места прохождения через стену СИП должен быть проложен в гофрированной трубе ПВХ, коробе или в других несгораемых конструкциях. Проход через стену должен выполняться в металлической толстостенной трубе (гильзе). Для защиты от механических повреждений (в результате трения или изгиба кабеля) в гильзе устанавливается пластмассовая вставка, после чего гильза заделывается противопожарным составом.

Выполнив электромонтаж вводного провода через металлическую гильзу внутрь дома, СИП прокладывается до главного распределительного щита (щит учёта). Способ прокладки может быть различен, то есть открытая или скрытая электропроводка – главным условием выбора способа прокладки являются требования электробезопасности и пожарной безопасности.

Электромонтаж открытой проводки должен быть выполнен в коробе, в электротехническом плинтусе или в пластиковой трубе, которые не поддерживают горение. Электромонтаж скрытой проводки требуется выполнить в металлической толстостенной трубе в соответствии с ПУЭ. Этот способ является очень затратным и трудоемким. Если вы хотите облегчить и удешевить монтаж скрытой электропроводки, то требуется отделить гофрированную трубу ПВХ со всех сторон от поверхностей сгораемых конструкций сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т.п.) толщиной не менее 10 мм. Далее, питающий провод подключается на вводной автоматический выключатель в щите учёта, в котором установлен счётчик.

Некоторые энергетические компании обязывают пользователей устанавливать щит учёта на фасаде дома, мотивируя это доступностью снятия показаний счётчика, но вы имеете право установить его в доме. Если вы не хотите оспаривать предложенные вам технические решения, то вам следует смонтировать герметический антивандальный щит учёта на фасаде дома.

В таком случае провод СИП требуется завести в щит учёта и подключить на аппарат защиты, а от ЩУ до ГРЩ желательно выполнить электромонтаж ввода кабелем с медными жилами типа ВВГнг. Проход кабеля через деревянные стены должен осуществляться таким же образом, как и проводом СИП.

количество просмотров: 16753

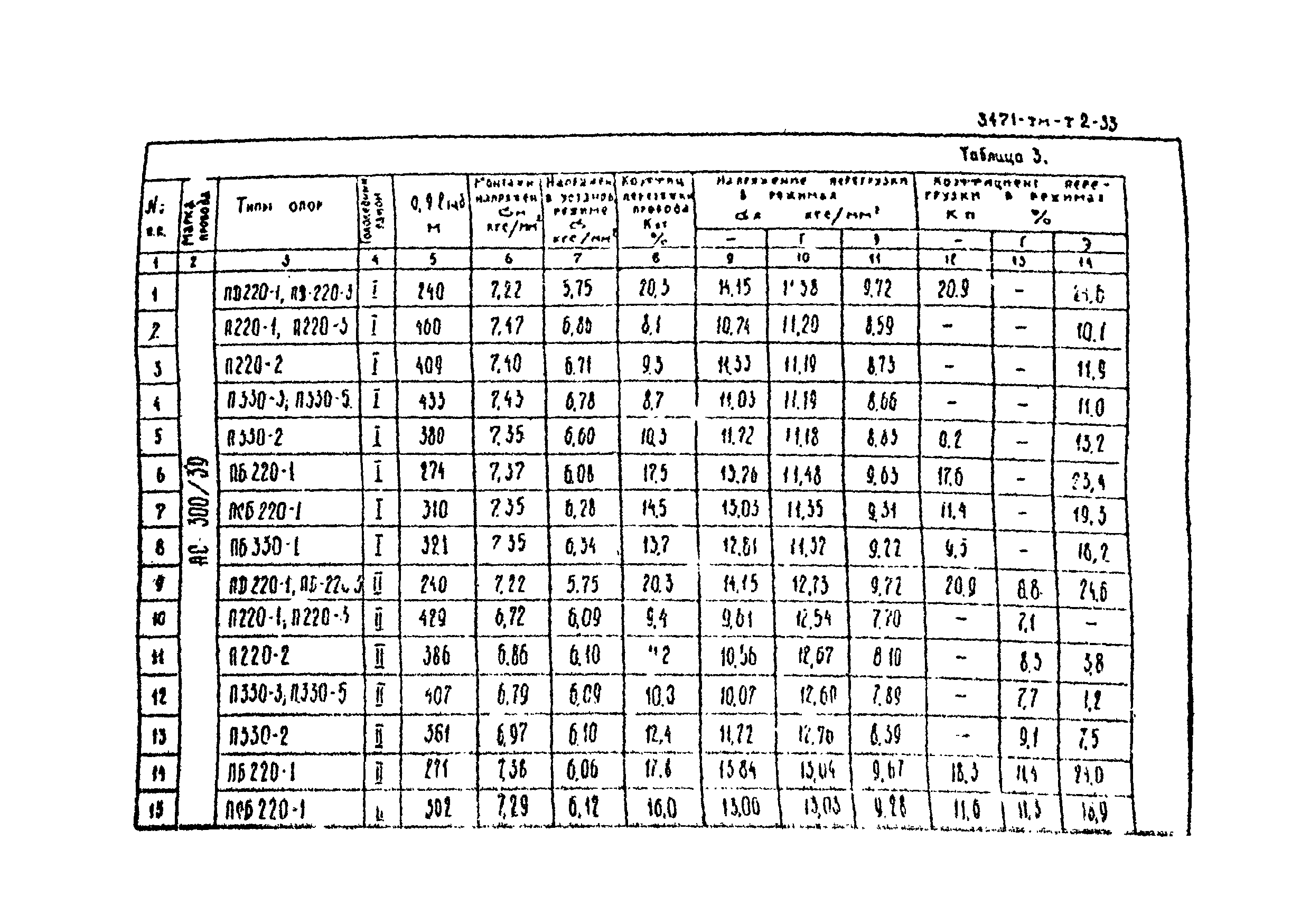

Использование монтажных таблиц

Чтобы погодные условия не могли серьезно повлиять на качество линии электропередачи, следует соблюдать определенные нормативы натяжения провода, которые представлены в специальных монтажных таблицах. Например, можно воспользоваться готовыми таблицами тяжений и расчетных стрел провеса от Ensto для провода СИП-4, которые представлены на официальном компании (Книга 1 Проектирование ВЛИ до 1кв с проводом СИП-4 страницы 41 – 112). Единственный момент, который всегда следует помнить – в этих таблицах указаны параметры механического напряжения, которое необходимо представить в эквивалентном значении монтажного тяжения. Делается это по формуле Т=НхС, где Т – монтажное тяжение, Н – напряжение в проводе в МПа, С – сечение несущих жил провода в квадратных миллиметрах.

Для удобства можно перевести МПа в те физические величины, которые указываются на шкале динамометров – кН или кгс. В этом помогает онлайн-конвертер таких величин, доступный по следующей . Ниже представлена таблица значений стрелы провеса для провода сечением 4х25 в зависимости от температуры окружающей среды.

Из этой таблицы видно, что при низких температурах зимой (–30 градусов) тяжение провода увеличивается почти в 4 раза по сравнению с обычной летней погодой (+20 градусов) – 323 против 84 кг. При этом летом стрела провеса может быть около полуметра, а в морозные дни ее значение не более 0,14 метра

Вот почему так важно не перетянуть провод летом, чтобы не столкнуться со слишком высокими нагрузками на опоры и арматуру зимой.

Если в вашем распоряжении нет динамометра, лучше оставить небольшой провис СИП с запасом необходимого габарита над дорогой, чем натягивать его в струну. Но правильнее всего будет приобрести такое устройство и не пытаться осуществлять натяжение провода на глаз.

Особенности прокладки СИП

Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.

• раскаточное устройство;

• натяжитель бандажной ленты;

• крепежные материалы;
• натяжитель линии;
• динамометр.

Поэтапный монтаж:

1. Устанавливают опоры.
2. На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
3. При помощи оборудования разматывают и подвешивают трос-лидер.
4. Протягивают СИП на опоры и натягивают.
5. Крепят кабель на опорах.
6. Обустраивают линейные ответвления от магистрали.

Подготовка к раскатке кабеля

На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.

Протягивание провода СИП на опоры

Важно.  Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем

Протяжка трос-лидера

Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.

Вертлюг для соединения троса и СИП

Раскатка

Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.

Крепление к опорам

Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.

Промежуточные зажимы для крепления СИП на столбеОконечное крепление кабеля

Натяжка

Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.

Натяжитель сип кабеля

Подвод к электрифицируемому объекту

Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.

Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.

Крепление кабеля сип на столбе

Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг

Особенности монтажа на опоре

Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.

Почему нельзя заводить СИП в дом

Для начала, официальная информация. Согласно ГОСТу 31946-2012, по которому производится весь провод СИП в нашей стране, “3.1 самонесущий изолированный провод: Многожильный провод для воздушных линий электропередачи (…)”.

Исключение, как я говорил, только для провода с литерой “н” – его можно прокладывать по стенам зданий с внешней стороны. Да и то – на определенном расстоянии от поверхности. Дополнительная буква “н” в маркировке указывает на пожаробезопасное исполнение СИП. Полиэтиленовая изоляция таких проводов является самозатухающей и не поддерживает горение. Все же такой провод заводить в дом тоже нельзя.

Особенностью изоляции СИП является то, что его изоляция рассчитана на эксплуатацию на открытом воздухе. Это значит, что она устойчива к воздействию солнечного света. Изоляция кабелей для внутридомовой проводки должна обладать очень низкой способностью к возгоранию, а стойкость к солнечному свету тут не важна.

Поскольку изоляция СИП выполнена из полиэтилена, который горит с образованием горящих расплавленных капель, поджигающих все вокруг, понятны ограничения по области применения СИП.

У некоторых читателей может возникнуть вопрос: почему это он должен обязательно загореться? Ведь специально поджигать его в доме никто не будет. Вот здесь вспомним начало статьи. Где говорилось о том, что возгорание может произойти в любой момент из-за неправильного подключения.

Основные жилы СИП изготовлены из алюминия или его сплавов. Как известно алюминий мягкий металл и контактное соединение имеет свойство ослабляться с течением времени. Если контакт вовремя не подтянуть, он будет нагреваться. При нагреве будет возрастать переходное сопротивление, которое будет приводить к еще большему нагреву и вызывать искрение контактов. Проблема нарастает лавинообразно: больше нагрев – хуже контакт – больше нагрев, и т.д. Алюминий “течёт” внутри клеммы, и её затяжка становится слабой.

Значит, может возникнуть такая ситуация, когда контакт ухудшится и нагреется настолько, что изоляция СИП начнет плавиться или загорится. Для примера приведу несколько фотографий. Трехфазный ввод в автоматический выключатель в электрощите:

Результат неправильного подключения СИП к клеммам автоматического выключателя. Досталось и счетчику.

Как видно на фотографии, из-за плохого контакта и вероятно немалой нагрузки провод грелся, что привело к оплавлению изоляции, которая стала стекать по корпусу.

Изоляция СИП от нагрева расплавились и потекла вниз

При возгорании такая изоляция, продолжая течь, возможно подожгла бы весь щит. На фото хорошо видно, что изоляция сильно оплавилась, и хозяин решил ее «починить» при помощи изоленты.

Провода СИП – от нагрева переплавилась изоляция

То есть, проблема возникла не внезапно, её пытались устранить.

При нагреве произошло КЗ и перегорело две жилы. Одна жила осталась цела (фаза на полюсе 2). А две жилы спаялись между собой и в месте спайки виден прогар изоляции (дырка). До короткого замыкания оставалось немного. Самое плохое в этой ситуации то, что при пожаре подачу электроэнергии отключить было бы проблематично.

Тот самый электрощит, в котором оперативно заменили вводной автомат:

Повторное подключение СИП и установка нового вводного автомата

Причем концы СИП снова подключены тем же способом. А значит – проблема может повториться. Плюс – нужно отметить, что номинал установленного вводного автомата ниже (был 63 – стал 40 А), а значит, максимальный ток СИП будет ниже. Но вопрос: надолго ли хватит? – остается актуальным.

Более того, помня о возможности возгорания СИП, его нельзя устанавливать на горючих поверхностях даже на улице. Вот фото, присланное читателем. Здесь “улица” – стена деревянного дачного домика:

СИП заведен на автомат на внешней стене деревянного дома

Отходящий кабель ещё не подключен. Я посоветовал читателю подложить под бокс металлическую или асбестовую подложку, и озаботиться качеством подключения СИП к клеммам автомата, о чем будет сказано ниже.

В каких случаях требуется прокладка силового кабеля по фасаду

Самый очевидный вариант: если на пути воздушной линии электропередач возникло препятствие в виде здания. Его можно обойти, организовав маршрутную петлю в ЛЭП. Но это будет стоить дополнительных денег на проектирование, и лишний провод, не говоря уже о столбах. Раньше так и делали (когда линии электропередач строились только на оголенных проводах). А поскольку Правила устройства электроустановок (ПУЭ) допускают прокладку СИП по фасаду (или любым другим стенам), можно провести силовую линию прямо через препятствие.

Но это касается энергетиков. Нас с вами интересует применимость разрешения ПУЭ на частных домах, в зоне ответственности владельца объекта.

• Если щитовая в доме находится с одной стороны, а магистральная линия электропередач с другой, приходилось устанавливать еще один столб (протяженность воздушной линии имеет ограничения по длине). Зачастую прямо на участке. Самонесущий изолированный провод прокладывается по воздуху до ближайшей точки здания, а до щитовой он может идти по стене.
• Точка крепления от столба слишком высоко на стене, а щиток расположен у поверхности земли. Необходимо организовать так называемый опуск кабеля. СИП крепится к стене до входа в щит.

В качестве альтернативы выполняется переход с алюминиевых жил самонесущего провода, на медные проводники входного силового.

И тогда уже обычный кабель прокладывается по фасаду.

Казалось бы, проще затянуть вводной провод сразу в щиток, не покупая обжимные гильзы или прокалывающие муфты. Но подключение СИП к прибору учета (счетчику) настолько проблематично, что проще выполнить переход, и проложить кабель ВВГ по стене здания.

Преимущества

Единственным недостатком СИП в сравнении с проводами старого типа является их более высокая стоимость. В остальном параметры превосходят алюминиевых предшественников:

1. Электробезопасность гораздо выше, чем у алюминиевых аналогов.
2. Стабильная эксплуатация вне зависимости от погодных условий, температуры и других природных факторов. Благодаря изоляции эти проводники не подвержены обледенению, ветер неспособен захлестнуть их на соседние.
3. Монтаж СИП кабеля от столба к дому достаточно прост, его можно осуществить в одиночку при наличии опор, необходимого инструмента и определенного опыта.
4. Большим плюсом для частных домов можно назвать то, что подобные кабели не позволяют совершать так называемые набросы для воровства электроэнергии.
5. Дополнительное преимущество – эстетичный вид, благодаря чему этот тип кабеля выбирается в качестве вводного.

Нюансы расчета стрелы провеса

Помимо усилия тяжения, берущегося из таблицы, при монтаже СИП необходимо еще и знать анкерный пролет. Под ним подразумевается расстояние в ВЛ между двумя анкерными опорными конструкциями, между которыми могут размещаться еще и промежуточные опоры. Такое расстояние может быть неравномерным, в одном пролете составляя 20 метров, а в другом 40 и так далее. Поэтому тяжение определяют по усредненному значению длины пролета между анкерными опорами. Соответственно в приведенной ниже таблице нам нужно смотреть параметры стрелы провеса для средней длины пролета 30 метров. Для удобства расчета показатели даны в таблице с шагом в 2 метра, что помогает определить точные значения искомых величин.

Теперь у вас есть все необходимые данные для натяжения СИП на конечной опоре с помощью динамометра.
