Монтаж силового кабеля: выбор, прокладка, соединение

Виды защитных труб

Советы и рекомендации

Будьте осторожны при установке. Это позволит избежать определенных проблем.

Не скручивайте провода вместе. Это приведет к короткому замыканию.

Черный полимер, окружающий токоведущие проводники, должен быть изолирован.

Электрическое соединение всей системы должно быть хорошо изолировано, чтобы избежать искр и возможных пожаров.

Каждое электрическое соединение греющего кабеля должно быть надежно защищено от влаги.

Когда труба надежно закреплена внутри или снаружи, важно позаботиться об изоляции конца трубы. Специалисты рекомендуют использовать термоусадочную трубку

Это изделие отлично защищает провода от влаги, что снижает риск короткого замыкания.

— При одновременном использовании двух способов прокладки кабеля внутри и снаружи трубы скорость нагрева воды может быть увеличена во много раз, но это влечет за собой дополнительные затраты на установку.

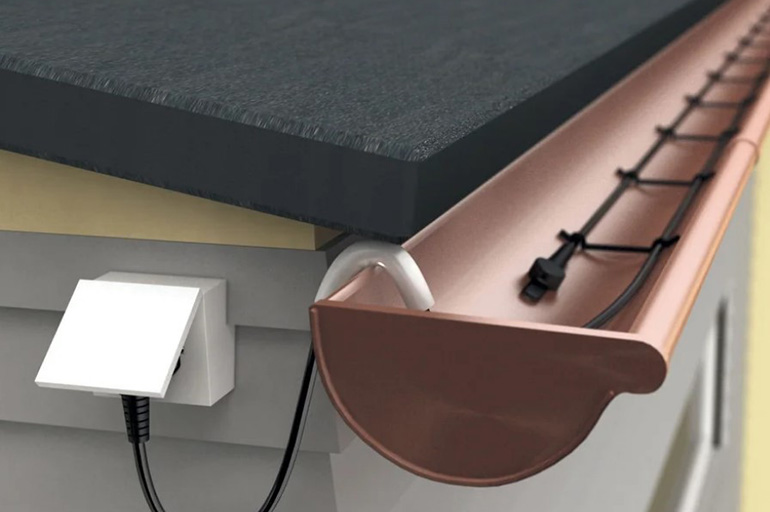

— Обогрев водопроводных труб саморегулирующимся греющим кабелем позволит игнорировать теплые участки и направлять ток на холодные. Он одобрен для резки, поэтому не возникнет проблем с его установкой даже в труднодоступных местах. Длина кабеля не влияет на мощность нагрева.

— Резистивный провод стоит в два раза дешевле, но срок ее службы гораздо меньше. Если был проложен обычный двухжильный кабель, его придется заменить через 5-6 лет.

— Оплетка на кабеле используется для его заземления. Вы можете пропустить эту часть работы, но лучше ознакомиться с методами заземления.

Рытье траншеи под кабель – расстояния и размеры

Ломкие основания

Гипсокартонные поверхности, пенобетон и шлакоблоки – материалы очень хрупкие. Закрепить что-либо простым гвоздём или даже дюбелем на них невозможно. Они не будут держаться, сколько ни старайся.

Не подходят для ломких и тонких оснований и «клипсы». Для таких оснований применяются особенные виды крепежей для проводов.

Очень хорошо подходит дюбель «бабочка». Он имеет интересную конструкцию. Гвоздь проходит по всей по толщине основания. Попадая в пустоту часть дюбеля, раскрывается, как зонтик. Крылышки упираются в стенку, и обратно гвоздь уже не вытянешь. Разве что, только вместе с куском стены.

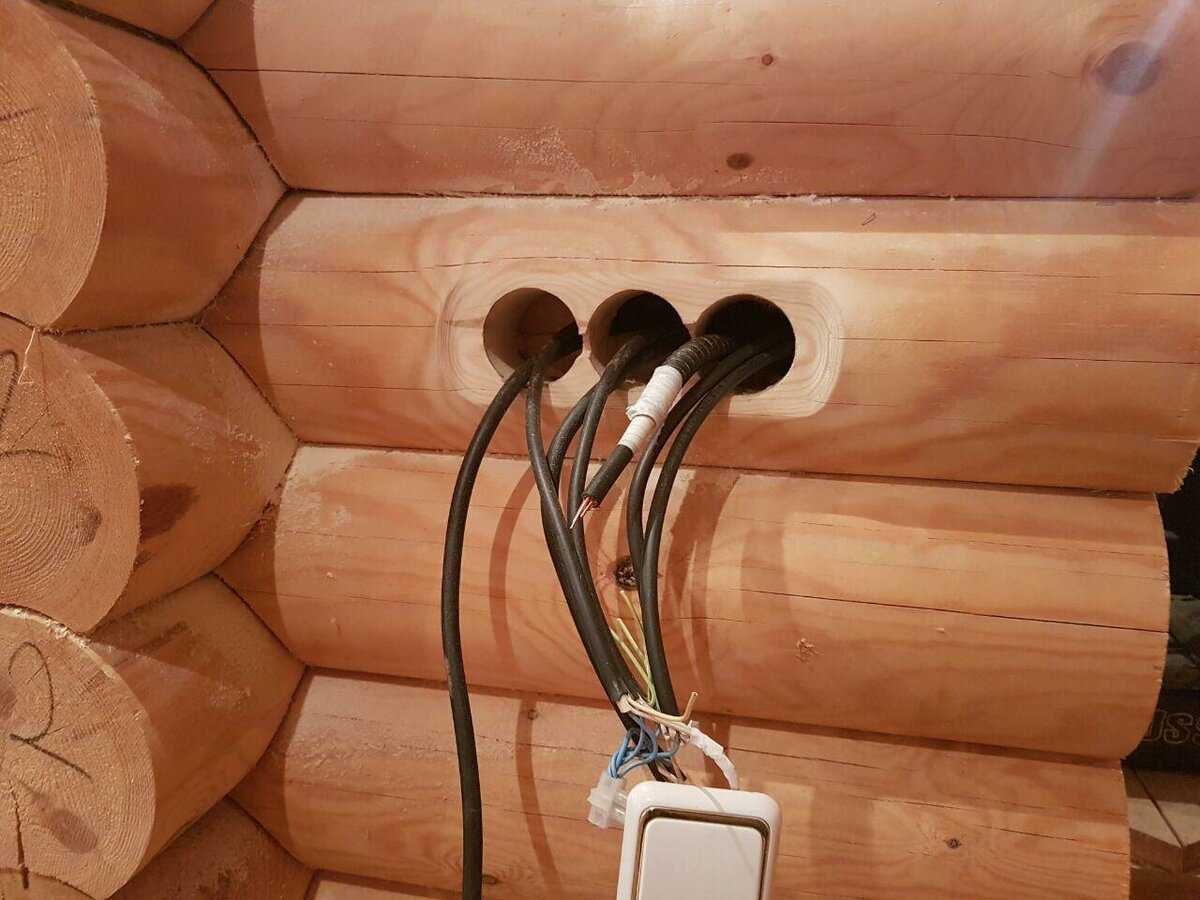

Допустимо ли проложить кабель по деревянным стенам на даче и закрепить его скобами? | Элкомэлектро

О компании » Вопросы и ответы » Допустимо ли проложить кабель по деревянным стенам на даче и закрепить его скобами?

Нет, не допустимо прокладывать и крепить кабель открыто, по сгораемой основе, к которой относится и дерево.

Ссылка на нормативную базу:

ПУЭ п. 2.1.32. При выборе вида электропроводки и способа прокладки проводов и кабелей должны учитываться требования электробезопасности и пожарной безопасности. ПУЭ п. 2.1.37. При открытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов расстояние в свету от провода (кабеля) до поверхности оснований, конструкций, деталей из сгораемых материалов должно составлять не менее 10 мм. При невозможности обеспечить указанное расстояние провод (кабель) следует отделять от поверхности слоем несгораемого материала, выступающим с каждой стороны провода (кабеля) не менее чем на 10 мм. ПУЭ п. 2.1.38. При скрытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т.п. с наличием сгораемых конструкций необходимо защищать провода и кабели сплошным слоем несгораемого материала со всех сторон. ПУЭ п. 2.1.39. При открытой прокладке труб и коробов из трудносгораемых материалов по несгораемым и трудносгораемым основаниям и конструкциям расстояние в свету от трубы (короба) до поверхности конструкций, деталей из сгораемых материалов должно составлять не менее 100 мм. При невозможности обеспечить указанное расстояние трубу (короб) следует отделять со всех сторон от этих поверхностей сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т.п.) толщиной не менее 10 мм. ПУЭ п. 2.1.40. При скрытой прокладке труб и коробов из трудносгораемых материалов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т.п. трубы и короба следует отделять со всех сторон от поверхностей конструкций, деталей из сгораемых материалов сплошным слоем несгораемого материала толщиной не менее 10 мм. ПУЭ п. 2.1.41. При пересечениях на коротких участках электропроводки с элементами строительных конструкций из сгораемых материалов эти участки должны быть выполнены с соблюдением требований 2.1.36-2.1.40.

ПУЭ п. 2.1.58. В местах прохода проводов и кабелей через стены, междуэтажные перекрытия или выхода их наружу необходимо обеспечивать возможность смены электропроводки. Для этого проход должен быть выполнен в трубе, коробе, проеме и т.п. С целью предотвращения проникновения и скопления воды и распространения пожара в местах прохода через стены, перекрытия или выхода наружу следует заделывать зазоры между проводами, кабелями и трубой (коробом, проемом и т.п.), а также резервные трубы (короба, проемы и т.п.) легко удаляемой массой от несгораемого материала. Заделка должна допускать замену, дополнительную прокладку новых проводов и кабелей и обеспечивать предел огнестойкости проема не менее предела огнестойкости стены (перекрытия).

www.megaomm.ru

Доп. услуги по электрике

Электромонтажные работы в стиле ретро
Современная электрика в стиле Модерн
Проектирование электрики
Электролаборатория
Замер сопротивления изоляции
Консультация электрика
Установка и замена электросчетчика
Установка столбов и опор ЛЭП
Подключение электрического котла к сети
Электрическое отопление дома
Установка стабилизатора напряжения
Установка электрического водонагревателя
Заземление загородного дома
Молниезащита
Модульно-штыревое заземление
Монтаж и прокладка СИП кабеля
Монтаж тросовой электропроводки
Соединение и удлинение электропроводки
Штробление стен под электропроводку
Проверка состояния электропроводки
Электрика своими руками
Монтаж и эксплуатация электрооборудования
Замена лампочек …
Поставка кабельной продукции
Правила устройства электроустановок → ПУЭ

Технология закладки кабеля в металлические трубы: процесс монтажа

Монтаж кабеля в трубы довольно трудоемкий и дорогостоящий, поэтому применяется, когда необходимо гарантированно защитить кабель от механического воздействия. Выполняется закладка в несколько этапов:

разметка предстоящей трассы;
подготовка и установка труб;
прокладка кабеля.

Для выполнения первого пункта определяется место прокладки, и проводятся подготовительные работы. При монтаже на стенах зданий, в фундаменте, перегородках делаются штробы, отверстия под электроприборы, переходы и т. д. Производятся замеры длины и изгибов, составляется необходимая документация и передается в электромонтажную мастерскую. Там трубы очищают, окрашивают, разрезают по размеру. Стыки обязательно обрабатывают, чтобы не было заусенец. При необходимости делают изгибы. Готовые изделия маркируют, упаковывают и отправляют заказчику.

Установку производят таким образом, чтобы исключить попадание внутрь пыли, масла и других веществ. Чтобы не скапливалась вода, прокладку делают под наклоном не менее 2 градусов по направлению к коробам. Крепление производить с помощью сварки запрещено, для этого нужно использовать скобы, хомуты, накладки, прижимы. Расстояние между креплениями должно быть не больше указанного в таблице.

Наружный диаметр труб, мм	Расстояние между креплениями, м
18-26	2,5
30-42	3,0
45-90	4,0

Все соединения и вводы должны быть уплотнены. После чего выполняется установка электрооборудования.

На завершающем этапе производится затяжка. Проверяют чистоту труб, при необходимости они продуваются сжатым воздухом, на торцы надеваются пластмассовые втулки. Провода и кабели собираются группами, жилы привязываются к стальной проволоке диаметром 2-5 мм и протягиваются.

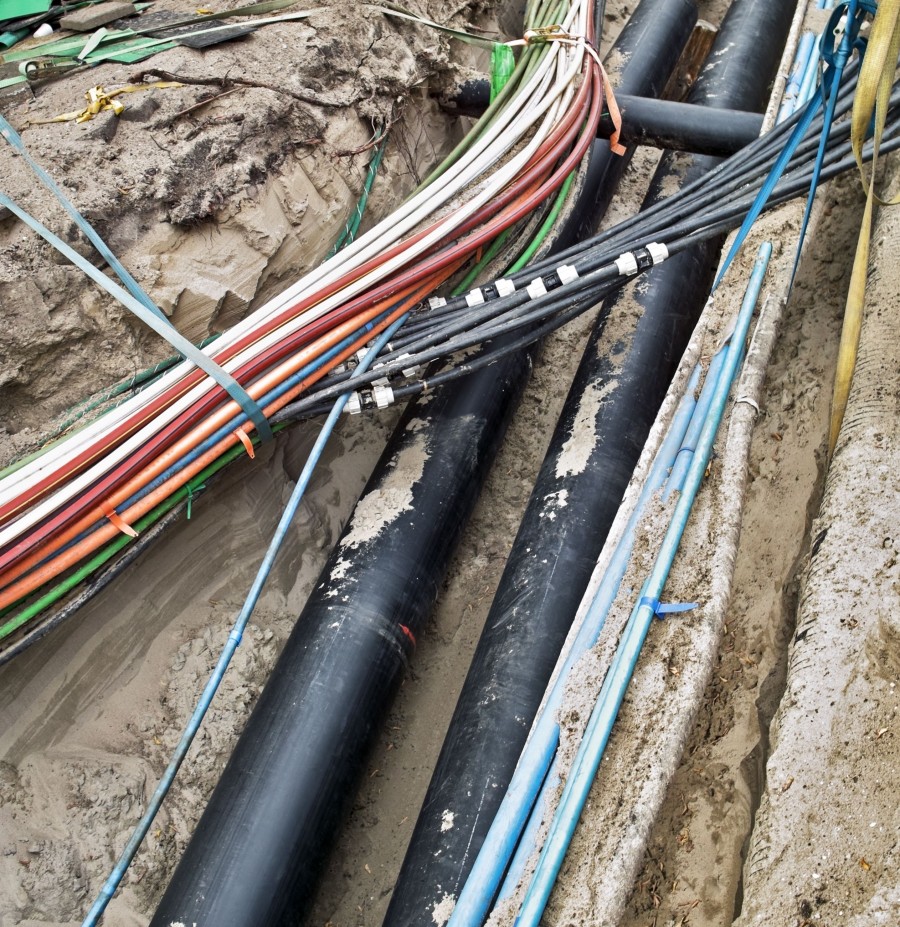

Обустройство траншеи

Сначала производится разметка местности, будущая трасса должна быть удалена от фундамента, газопровода и т. д. на расстояние, указанное в ПУЭ. Затем очищают землю от растений и мусора. Землеройной техникой производят рытье траншеи, там, где это невозможно, выкапывают вручную. Глубина определяется рабочим напряжением. Дно очищают при необходимости от мусора, выравнивают и выстилают песчаной подушкой. Поверх трассы обязательно укладывается сигнальная лента.

Бестраншейный способ укладки кабеля в земле

Это сложный и дорогой способ, осуществляется специализированной техникой. Производится в местах, где невозможно выкопать траншею в силу каких-либо обстоятельств, например, прокладка под водоемом. Суть заключается в том, что производится горизонтальное бурение с помощью регулируемой буровой головки. Затем канал расширяется, протягивается ПНД-труба, в которой находится стальной трос, а через нее с помощью троса уже прокладывается кабель.

Прокладка кабеля под дорогой

В случае когда трасса должна пройти через асфальтированную дорогу, чтобы не нарушить ее покров, используют другой метод прохода – прокол. Штангу с наконечником с помощью техники проталкивают через грунт под дорогой. Наконечник, проходя через толщу, уплотняет вокруг себя землю, не давая ей осыпаться. Такой проход называют стартовым. После того как штанга вышла на поверхность, к ней крепят расширитель и вытягивают в обратном направлении. Проход расширяется, а земля вокруг ещё больше утрамбовывается. Через него протягивают кабельную линию.

Монтаж силового кабеля

Монтаж силового кабеля – это процесс установки и подключения проводов, предназначенных для передачи электрической энергии. Этот процесс требует строгого соблюдения правил и технологии, чтобы обеспечить безопасность и надежность работы электросетей.

Важным этапом монтажа силового кабеля является выбор правильной траектории прокладки. Кабель должен быть укладываем таким образом, чтобы исключить его повреждение в процессе эксплуатации и обеспечить свободу доступа для обслуживания и ремонта.

Для защиты кабеля от механических повреждений необходимо использовать специальные кабельные каналы, кожухи или трубы. Кабель должен быть зафиксирован на участках с повышенной вибрацией

Выполнение системы заземления также является важной составляющей монтажа силового кабеля

При монтаже кабеля необходимо соблюдать следующие правила:

Не перегибать и не натягивать кабель.
Не прокладывать кабель вместе с другими техническими коммуникациями (телефонные линии, кабели связи, водопроводные трубы).
Не прокладывать кабель вблизи источников высокой температуры.
Не прокладывать кабель на поверхности, подверженной перепадам температур и влажности.
Использовать только специальные силовые кабели, предназначенные для данной системы и условий эксплуатации.

Для монтажа силового кабеля требуется использование специального инструмента, такого как отвертки, пассатижи, ножницы для кабеля, кабельники и т.д. Все работы должны выполняться квалифицированными специалистами, имеющими опыт и знания в области электромонтажа и соблюдающими государственные нормы и правила безопасности.

Правильный монтаж силового кабеля позволяет обеспечить стабильную и надежную работу электросетей, а также снизить риск возникновения аварийных ситуаций и повреждений оборудования.

Подключение к сети

Существует несколько методик подключения к линии питания. Базовая предусматривает монтаж вилки, которую включают в розетку на время работы системы обогрева. Можно установить в линии ручной или автоматический выключатель, срабатывающий при падении температуры ниже заданного порога. Места соединения проводников должны иметь надежную изоляцию, препятствующую проникновению влаги и короткому замыканию.

Схема подключения к выключателю

Концы провода выводят в распределительную коробку. Затем линии нуля и фазы продлевают до дифференциального выключателя или автоматического предохранителя, расположенного в щитке. Для коммутации заземления используют отдельную шину, подключенную к закопанному в грунт треугольнику или забитым в почву стержням.

Номинал предохранителя и сечение линии питания подбирают по мощности системы обогрева. Предусматривают запас, поскольку в момент пуска ток в линии превышает номинальное значение в 2–2,5 раза.

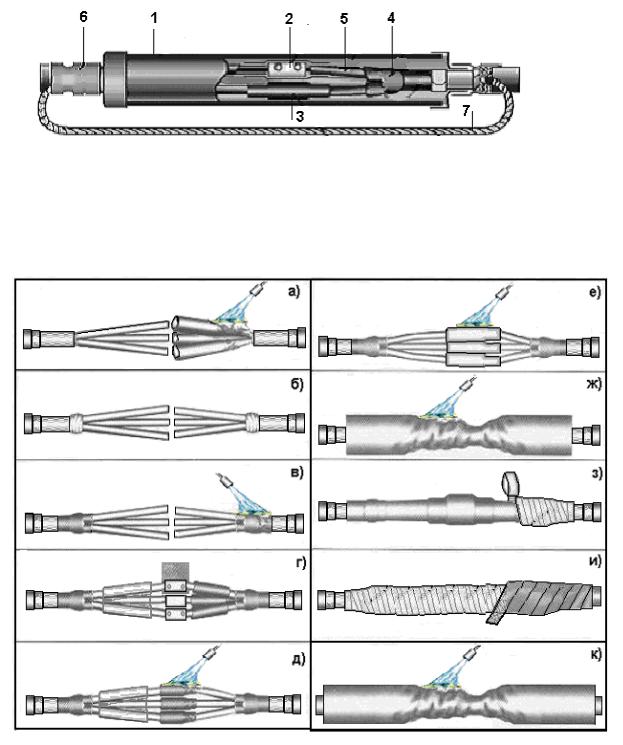

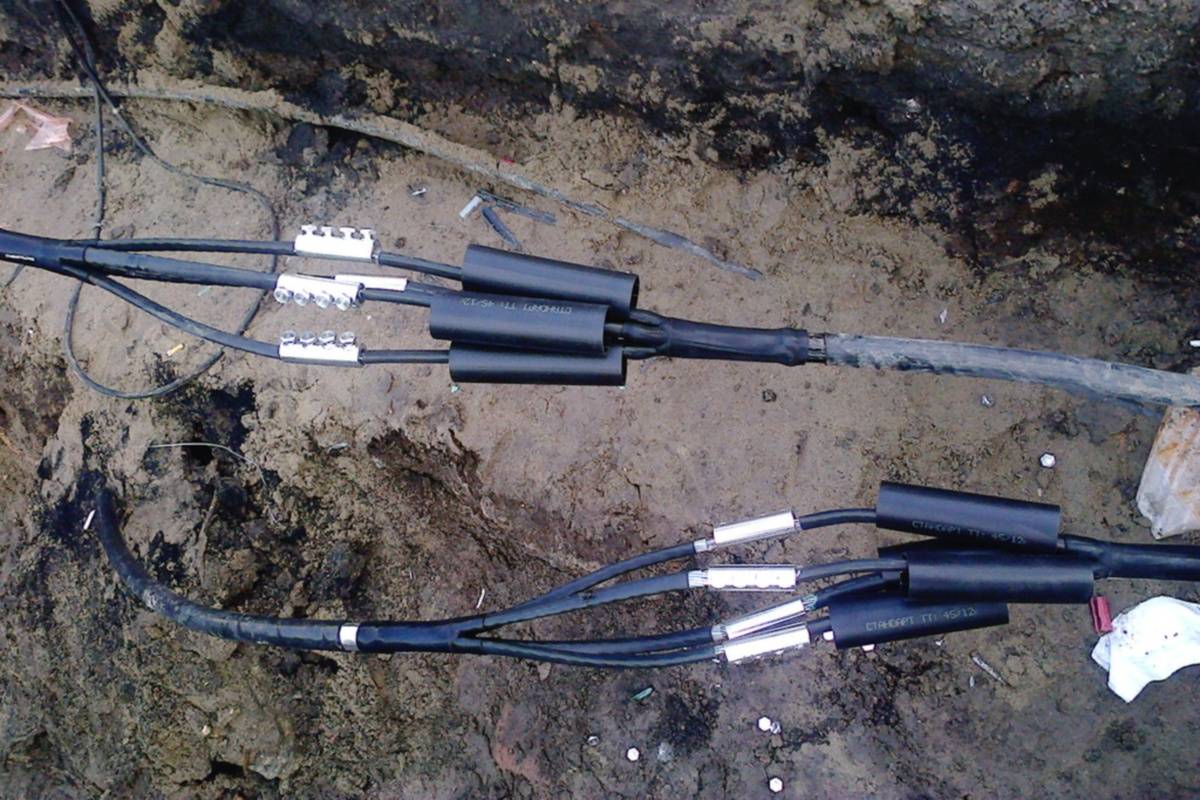

Подключение к силовому кабелю и соединение с ним

Для подсоединения к силовой магистрали необходимо (на примере саморегулируемого провода):

Снять внешнюю изоляцию на 70 мм длины, расплести оплетку и скрутить сетку заземления в отдельную жилу.
Надрезать внутреннюю оболочку из термостойкого пластика и снять защиту на длину около 40 мм.
Прорезать матрицу, нагреть изоляцию феном и снять с сердечников.
Снять остатки матрицы и надеть на жилы металлические гильзы (со смещением по длине), деформируя поверхность специальными клещами.
Надеть на сердечники усадочный чехол, который должен заходить на гильзы на 2–3 мм.
Прогреть изоляцию феном, а затем надеть на кабель трубку с увеличенным диаметром.
Направить поток горячего воздуха и дополнительно защитить места ввода матрицы в изолятор, сплющивая нагретую трубку пассатижами.
Зачистить жилы силового кабеля, надеть на поверхность защитную муфту и небольшие отрезки трубки на провода.
Вставить оголенные наконечники в гильзы и зафиксировать клещами. Многожильные элементы перед опрессовкой скручивать не требуется из-за риска повреждения.
Натянуть трубку на линии стыков и обработать потоком воздуха из строительного фена. Оболочка с клеевой основой обеспечивает герметичность стыка.
Соединить магистраль заземления с последующей изоляцией.
Натянуть на место стыка 3 проводников внешнюю муфту и обработать его феном с удалением воздушных пузырей и обжатием пассатижами.

Через вилку и розетку

Простейший способ предусматривает подключение к оголенным жилам нагревателя кабеля с вилкой. В линии питания необходимо заземление, которое подсоединяют к общему контуру. Места стыка изолируют трубкой с последующей обработкой горячим воздухом и обжатием плоскогубцами.

Преимущества прокладки электрического кабеля под землей

Общие правила

При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

Оптимальное расстояние между крепежом — 40-50 см.
Если используются саморезы, винты, дюбеля, они закручиваются до упора — чтобы торчащая шляпка не повредила изоляцию.
Кабель укладывается равномерно, без горбов. Если необходим запас, его укладывают в наименее заметном месте.

Укладывать кабель желательно по прямой — вертикально или горизонтально

В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

Разделка кабеля и подключение

Почти все вводные кабеля для мощных токовых нагрузок имеют как минимум двойную изоляцию, на каждой жиле и внешнюю оболочку. Поэтому, независимо какой марки кабель для установки проделываются следующие операции:

Наконечник напрессованный на конец провода
Монтажным ножом снимается внешний изоляционный слой на 150 – 250 мм от конца кабеля;
Разделите жилы, рекомендуется сразу сделать маркировку кабеля и каждого провода. Есть много способов маркировки один самых простых одеть на провода кембрики с соответствующими надписями. На общую оболочку клеят стикер заматывают прозрачным скотчем, на нем указывается, откуда приходит кабель и куда, марка кабеля, количество и сечение жил, длина. Провода одного цвета можно маркировать цветным кембриком или изолентой, для профессиональных электриков эта маркировка понятна. Синий, черный цвет обозначает нейтральный провод, красный, коричневый или белый фазу, желто-зеленый заземление.

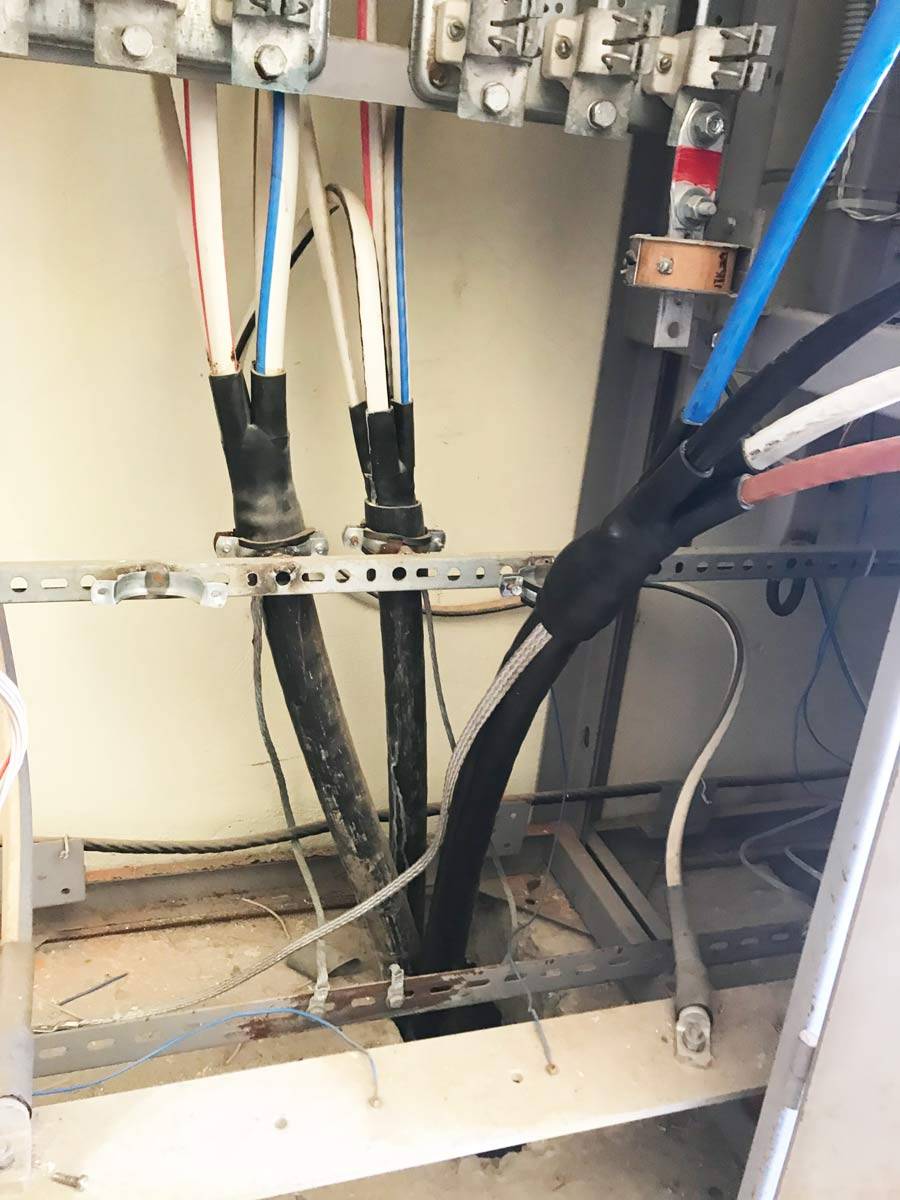

Кабель заводится в РЩ с запасом до 0.5м для разделки и на случай возможных изменений в схеме подключения. Для этого возле шкафа он сворачивается в петлю, если позволяет место петлю можно разместить внутри шкафа.
В современных РЩ делаются держатели или перекладины для укладки кабелей в вертикальном или горизонтальном положениях. К элементам крепления кабель фиксируется пластиковыми хомутами с замком.
Внутри шкафа кабель монтируется по направлению к шинам или к контактам вводного автоматического выключателя.
Концы проводов зачищаются от изоляции на 1-1.5 см, на них одеваются трубчатые наконечники соответствующего диаметра и опрессовываются специальным прессом.

Контактные наконечники с одной стороны сплюснуты и имеют отверстия для болтов, которыми плоскость контакта прижимается к шине или клемме автоматического выключателя.

Подключение проводов с наконечниками к контактам автоматического выключателя

В некоторых моделях автоматических защитных выключателей наконечников не требуется, оголенные концы проводов вставляются в контактную группу и зажимаются болтами.

Пример крепления проводов защемления с наконечниками на шину

Для надежного контакта очень важно, чтобы плоскости наконечников максимально возможной площадью примыкали к шинам. При таких условиях будет обеспечиваться хорошее прохождение тока

Провода сечением до 10 мм2 в РЩ и ВРУ могут подключатся в специальные колодки с зажимными болтами, где не требуется наконечников.

Подключение проводов на колодки с зажимными болтами

Монтаж электропроводки в стяжке

№ Наименование работ Единица измерения Цена, руб./ед.

Замена электропроводки в квартире

от 5 000

Прокладка электрической проводки в стяжке пола сегодня пользуется высоким уровнем популярности среди владельцев квартир и частных домов. Электропроводка в квартире в стяжке является экономически выгодным и удобным способом выполнить электромонтажные работы без значительного объема дополнительных строительных операций.

Цена на Монтаж электропроводки в стяжке

Сколько стоит

Монтаж электропроводки в стяжке?

Сделаем расчет по вашим размерам за 5 минут!

В процессе разводки проводов в стяжке пола дополнительно используют гофрированную трубу, которая обеспечивает защиту электропроводки от механических повреждений. Но, при этом значительно сокращается длина самих проводов, которые не требуется прокладывать по поверхности стен.

Преимущества электропроводки в стяжке

Установка электропроводки в стяжке обеспечивает широкий перечень преимуществ, перед альтернативными способами монтажа электрических сетей:

Высокая степень безопасности от поражения людей электрическим током вследствие повреждения изоляции проводов.
Экономия материалов и времени, необходимого на монтаж электропроводки в квартирах различной конфигурации.
Высокий уровень пожарной безопасности электрических проводов, которые находятся под слоем бетонной стяжки.
Отсутствие строительных операций по штроблению стен, которые характеризуются высоким выделением пыли.
Возможность отказаться от использования распределительных коробок в большом количестве.

Выполнять укладку проводов под стяжкой должны специалисты, которые обладают соответствующей квалификацией и опытом работы. ООО «КЭП» предлагает воспользоваться услугами комплексного монтажа электропроводки в квартире по технологии разводки под стяжкой. Мы обеспечим высокую скорость монтажа, полное соблюдение всех требований ПУЭ, ПТЭ и правил пожарной безопасности.

Основные этапы выполнения электромонтажных работ

Специалисты компании «Комплексный Энерго Подряд» готовы выполнить весь комплекс мероприятий по монтажу электропроводки под слоем стяжки:

Разработка схемы электроснабжения квартиры с учетом величины электрической нагрузки, расположения электроприборов, пожеланий заказчика, требований ПУЭ, ПТЭ и других нормативно-технических документов.
Выбор типа и сечения электрических проводов, типа розеток, выключателей, защитных автоматических выключателей, УЗО, дифференциальных автоматов и других компонентов схемы электроснабжения.
Монтаж электропроводки с учетом ранее разработанной схемы электроснабжения квартиры.
Комплексная проверка качества выполненных электромонтажных работ: проверка цепи «фаза-ноль», замер сопротивления изоляции, проверка сопротивления контура заземления.

Особенности монтажа электропроводки под стяжкой

Наша команда опытных специалистов в процессе монтажа электрических проводов под стяжкой обязательно учитывает специфику проведения подобных работ:

Толщина стяжки должна составлять не менее 30 мм, что обеспечит соответствующий уровень защиты электропроводки от механических нагрузок.
При укладке проводов следует отступать не менее 150 мм от стен, что необходимо для нормального монтажа плинтуса.
Для защиты электрической изоляции проводов от вредного воздействия цементного раствора следует дополнительно использовать гофрированные рукава соответствующего диаметра.

Наши специалисты в обязательном порядке учитывают все особенности монтажа электрических проводников под стяжкой, что обеспечивает высокую надежность и длительную, стабильную работу сети.

Нужна подробная консультация?

Позвоните нам

+7 (495) 916-67-51

Обслуживание автоматических систем пожаротушения в Москве

ООО «Комплексный Энерго Подряд» — это штат квалифицированных сотрудников, современная техническая база, многолетний опыт работы для быстрого и качественного решения поставленных задач. Мы обслуживаем системы пожаротушения любой сложности с гарантией качества. По результатам работ мы предоставим акты и другие документы для органов государственного надзора. Заявки на сотрудничество принимаются по электронной почте и по телефонам, указанным на сайте.

Проводим электроизмерения с 2006 года

Тщательно следим за актуальностью разрешений и лицензий, всегда вовремя осуществляем их продление и переаттестацию

Предоставляем гарантию на все услуги от 12 месяцев

Собственная круглосуточная диспетчерская служба

Все сотрудники проходят соответствующее обучение и аттестацию

Некоторые марки силовых кабелей

ВВГ. Силовой кабель с многожильными медными проводами, герметичная и прочная ПВХ изоляция, прокладывают для подключения РЩ по воздуху на троссировках, по стенам, под землей и кабельным каналам в различных сооружениях. Он очень гибкий удобен для трасс, где много поворотов и загибов.

АВВГ . Практически это такой же кабель, как и ВВГ, но буква «А» обозначает, что токопроводящие жилы сделаны из алюминиевого провода, без буквы по умолчанию подразумевается, что провода медные.

Структура кабеля АВВГ с цельными токоведущими жилами

Две буквы «В» означают, что каждая жила и внешняя оболочка покрыты виниловым слоем изоляции, «Г» — кабель голый не имеет дополнительной бронированной защиты.

Технические характеристики:

Марка	Число жил	Сечение, мм2

АВВГ	1…4 (круглые)	1,5… 240
АВВГ	3-4 (секторные)	70… 240

АВК. Кабель имеет коаксиальную конструкцию, в центре расположена монолитная алюминиевая жила, потом изоляционный виниловый слой, который экранируется тонкими алюминиевыми проводами, расположенными в ряд вокруг диаметра по всей длине. Наружная оболочка сделана из прочного герметичного пластика.

Структура кабеля АВК

Кабель очень практичен, может прокладываться от воздушных линий напряжением до 380В, под землей от подстанций до распределительных щитов зданий. Одно из его основных достоинств, считается исключение возможности несанкционированного подключения на не контролируемых участках трассы.

СИП-4. Особенностью этого кабеля является самонесущая конструкция, которая позволяет размещать кабель на воздушных линиях без тросовой подвески.

Цветные полосы маркировки на изоляции жил кабеля СИП

Это качество делает его универсальным, можно прокладывать по стенам сооружений, под землей и кабельканалам, в помещениях с повышенной влажности. Он имеет надежную герметичную ПВХ изоляцию на каждом проводе с многожильной структурой.

Основные параметры СИП-4:

Число и сечение жил, мм2	наружный Ø мм	Масса СИП кабеля , кг/км
1х16	7.5	70
1х25	8.5	100
2х16	15.5	140
2х25	17.5	200
3х16	16.5	205
3х25	18.5	290
4х16	18.5	280
4х25	21.0	395

Для подвода от воздушной линии к РЩ жилого дома обычно используются кабеля 3х16 или 4х16 такого количества проводов в кабеле и сечения вполне достаточно для мощности, потребляемой в бытовых условиях.

АВБбШв/ВБбШв. Особенность конструкции этого кабеля заключается в наличии бронированного слоя, две стальные ленты накручиваются на поверхность кабеля так, что верхняя перекрывает зазоры между витками нижней ленты. Кабель получается полностью бронированный, кроме того ПВХ изоляция на каждой жиле и общая оболочка.

Структура кабеля АВБбШв/ВБбШв

Расшифровка маркировки:

А – алюминиевые жилы могут быть монолитными или витые из отдельных проволок, отсутствие этой буквы по умолчанию подразумевает медный сплав проводов.
В – виниловая изоляция проводов;
ББ – бронированные стальные ленты;
Шв – ПВХ шланг в качестве внешней изолирующей оболочки.
Шв нг – может обозначать, что изоляция сделана из негорючих материалов.

В структуре кабеля может быть от 1 до 5 жил одинакового или различного сечения, обычно провод заземления желто — зеленого цвета или нейтральный голубого цвета делают меньшего диаметра. Для подключения частных домов не используют кабеля с сечением проводов более 16мм2. На промышленных объектах сечение может достигать 300 мм2 и больше.

Технические характеристики:

Число жил, мм2	Наружный диаметр кабеля, мм	Масса 1 км кабеля, кг
АВБбШв	АВБбШв нг
~ 660 V	~1000 V	~660 V	~1000 V	~660 V	~1000 V


3х4	15.5	17	380	435	395	450
3х6	16.5	18	435	495	450	510
3х10	19.0	19.5	575	595	595	615
3х16	21.5	22.0	720	744	745	770
3х25	25	25.5	955	980	985	1010
3х35	27.0	27.5	1135	1160	1170	1200
3х50	30.5	31.0	1445	1480	1490	1525
3х4+1х2.5	16.5	—	420	—	435	—
3х6+1х2.5	17.5	—	490	—	505	—
3х6+1х4	17.5	19.0	370	555	390	570
3х10+1х4	30	—	675	—	695

Кабель с бронированной защиты допускается прокладывать в среде с повышенной влажностью и под землей, но это не исключает возможности использовать его в других более благоприятных условиях.

Влияние рабочих параметров на расчет

2.3.108

В местах, где изменяется направление трассы кабельных линий, проложенных в блоках, и в местах перехода кабелей и кабельных блоков в землю должны сооружаться кабельные колодцы, обеспечивающие удобную протяжку кабелей и удаление их из блоков. Такие колодцы должны сооружаться также и на прямолинейных участках трассы на расстоянии один от другого, определяемом предельно допустимым тяжением кабелей. При числе кабелей до 10 и напряжении не выше 35 кВ переход кабелей из блоков в землю допускается осуществлять без кабельных колодцев. При этом места выхода кабелей из блоков должны быть заделаны водонепроницаемым материалом.

Как сделать ввод в дом

При прокладке электрокабеля подземным способом правила запрещают подводить его в дом под фундаментом. Это относится и к малозаглубленным ленточным фундаментам. На этапе строительства предусматривают для подведения коммуникаций закладной элемент из отрезка трубы, выступающего на 60 см с обеих сторон.

Трубу используют асбоцементную или металлическую.

Труба асбестоцементная БНТ

Диаметр выбирается больше в 4 раза от сечения подводного кабеля. Место вставки трубы герметизируют раствором или строительной пеной.

При отсутствии закладной трубы сверлят отверстие и устанавливают подходящую трубу с учетом тех же требований.

Чтобы не нарушать монолитность фундамента на даче, допускается поднять кабель над землей, пропустив в стальную трубу. Кабель выводят на уровень вводного шкафа и устанавливают закладной элемент в стене аналогичным способом.

Правильный выбор кабеля для выполнения работ и четкое соблюдение требований является основой безопасной и продолжительной эксплуатации подводящей магистрали.
