Как вытащить обсадную трубу из скважины: правила проведения демонтажных работ

Буронабивные сваи на грунтах с избыточным содержанием грунтовых вод

Наиболее рациональным признано использование буронабивных свайных опор в ходе установки основания на неустойчивых почвах. За счет доступности конструкции в ходе бурения скважины сваи оборудуются с дополнительной фиксацией стенок, образуемых посредством избыточного давления влаги или раствора глины.

Устройство скважины осуществляется как ударным, так и вращательным способом. В случае прохождения бура через твердые скальные породы целесообразно применять специальные сменные рабочие насадки ударного вида.

Ход работ

Устройство буронабивных свайных опор с фиксацией раствора из глины:

1. Установка бурового механизма и изготовление скважины.
2. Изготовление расширительной плоскости.
3. Монтаж каркаса из арматурных прутьев.
4. Установка обсадных труб.

Для регулирования неконтролируемого разброса извлекаемых масс по периметру буровой установки в ее направлении монтируются под уклоном деревянные желоба, изготавливаемые из любых подручных материалов.

В ходе работ через бур подается раствор из глины, основным предназначением которого является противодействие обрушению почвы создаваемым гидравлическим давлением. В конечном итоге при постоянной циркуляции состава на боковых стенках образуется глинистая корка.

Посмотрите видео, как происходит монтаж опор своими руками.

По завершении мероприятий, связанных с бурением скважины и очистки отработанного забоя, в пробуренную скважину устанавливается армированный каркас. Заключительным этапом технологии ВПТ является фиксация бетонолитных обсадных труб. С началом бетонирования трубу извлекают из скважины по аналогично описанному выше способу, а оборудованную сваю подвергают формовке.

В случае использования секционных конструкций с подъемом каждого из составных участков необходимо разъединять соединительные хомуты, тем самым снизив удельный вес обсадной конструкции и сократив усилия по ее извлечению.

Проблемы при подъеме

Если даже при легком поднятии трос или кабель не провисли, но устройство уткнулось в твердый предмет, то для решения проблемы необходимо попытаться понять, какие могли возникнуть помехи. Буровые насосы и установки в этом тоже не всегда помогают. Ведь если на поверхности нет кабеля, троса и шланга, то решить задачу можно лишь с помощью специалистов. Иногда они берутся за работу только в том случае, когда речь идёт о промышленной скважине. Ведь эта операция стоит довольно дорого, в некоторых случаях она оказывается нерентабельной, а техника лишь разрушает источник воды, пользоваться которым потом нет возможности.

Если вы сами пытаетесь решить вопрос, то при заклинивании насоса проблемой может стать выступ обсадной трубы. Среди наиболее распространенных помех следует выделить:

• остатки от сварочных работ;
• выступающий край;
• вмятины;
• расход стыка труб.

Самостоятельно подъём можно осуществить очень медленно, совершая вращательные движения, при этом нужно ухватиться за трубу или шланг. Вам повезёт, если насос соскользнет с препятствия и проскочит проблемный участок. Когда внутрь попадают посторонние предметы, то это может блокировать работу.

Зазоры между аппаратом и стенками скважины малы, поэтому даже самые небольшие предметы способны заклинить устройство. В данном случае могут помочь не только буровые насосы и установки, но и видеодиагностика. Такие случаи являются наиболее сложными. Лучше всего доверить дело специалистам, выбрав слабину троса, натянув его на максимальной высоте, а после укрепив и оставив в таком состоянии до прибытия бригады профессионалов.

Инструменты, используемые для проведения работы

Схема извлечения грунта и труб.

Работы по устранению аварий с застрявшим в скважине оборудованием проводятся с применением ловильных инструментов. Различают два их вида: врезного типа и нарезной конструкции.

Ловильные колокола предназначены для извлечения трубы, оставшейся в колодце, путем захвата ее снаружи. Устройство колокола может быть сквозным и несквозным. Перед работой в сквозном колоколе через его корпус пропускают сломанный конец стояка. Затем снаружи из муфт или замков нарезают резьбу и осуществляют захват стояка. С помощью метчиков из буровой извлекают обсадные трубы.

Цилиндрические объекты извлекают с помощью труболовок.

В зависимости от модели захватного устройства труболовки бывают:

• плашечные;
• комбинированные;
• втулочные;
• цанговые.

Хороший результат достигается при разрушении стояков, оставшихся в скважине, для их последующего извлечения на поверхность. Используют ловильные инструменты-фрезеры. Они обладают армированными режущими элементами.

Заклиненное оборудование из скважин извлекается с использованием гидравлических яссов. Это приспособление, создающее вибрацию или удар. Большое количество ударов, направленных вверх, образуют механические яссы. Их применяют при извлечении небольших отрезков стояков из скважин. Ударные нагрузки, распределяемые сверху вниз, производят с помощью гидравлических яссов.

Способы демонтажа

Вначале нужно провести подготовку. Она состоит из таких этапов:

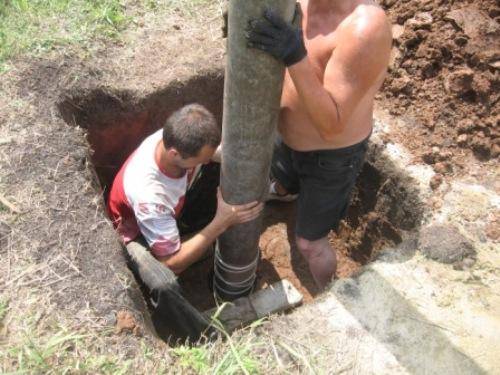

• возле колонны нужно разрыть котлован глубиной 1-1,5 метра;
• хорошо залить околотрубное пространство водой – здесь экономить не стоит, лить воду нужно до тех пор, пока она не будет стоять на поверхности.

Дополнительным плюсом, будет подключение к колоне вибрационного аппарата. Это позволит решить две задачи – во-первых, вода лучше впитается, а во-вторых, грунт немного отойдет от стенок трубы. А это значительно облегчит процесс ее подъема.

Использование лебедки

Этапы работ:

• над скважиной монтируется конструкция, оснащенная мощной лебедкой;
• на трубе делается хомут с двумя рычагами;
• за них фиксируется лебедка и начинается процесс подъема.

По ходу работ, возможен обрыв трубы – в этом случае, в скважину опускается специальное разжимное устройство для ее захвата и последующего подъема.

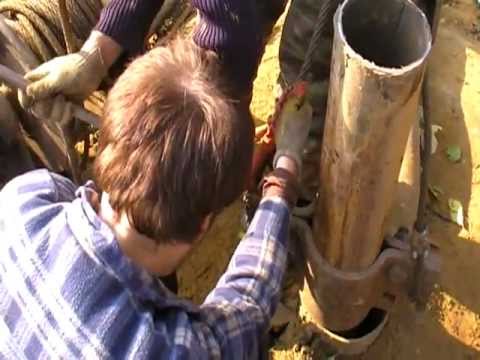

Процесс извлечения трубы с помощью лебедки

Вращательный метод

Подходит для неглубоких колонн. К верху трубы фиксируется мощный хомут, оснащенный длинными рукоятками. Основная задача – сорвать трубу с места.

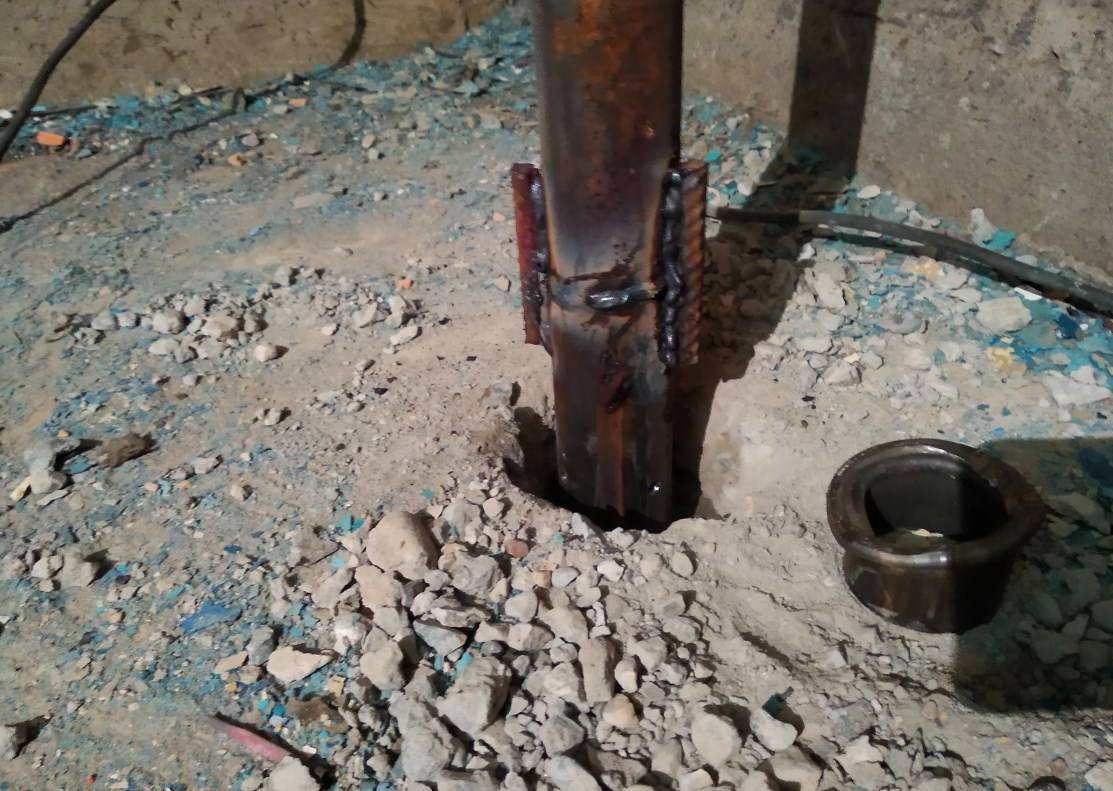

Хомут для трубы

Далее, одновременно с вращением осуществляется подъем конструкции. В паре с вращением, применяется расшатывание с одновременной промывкой трубы.

Использование рычага

В этом случае технология выглядит таким образом:

• понадобится длинный и прочный рычаг;
• короткий край крепится к колонне. А на длинный участок, нужно прилагать давящее усилие;
• основная трудность – сдвинуть трубу с места. После этого, процесс пойдет гораздо легче.

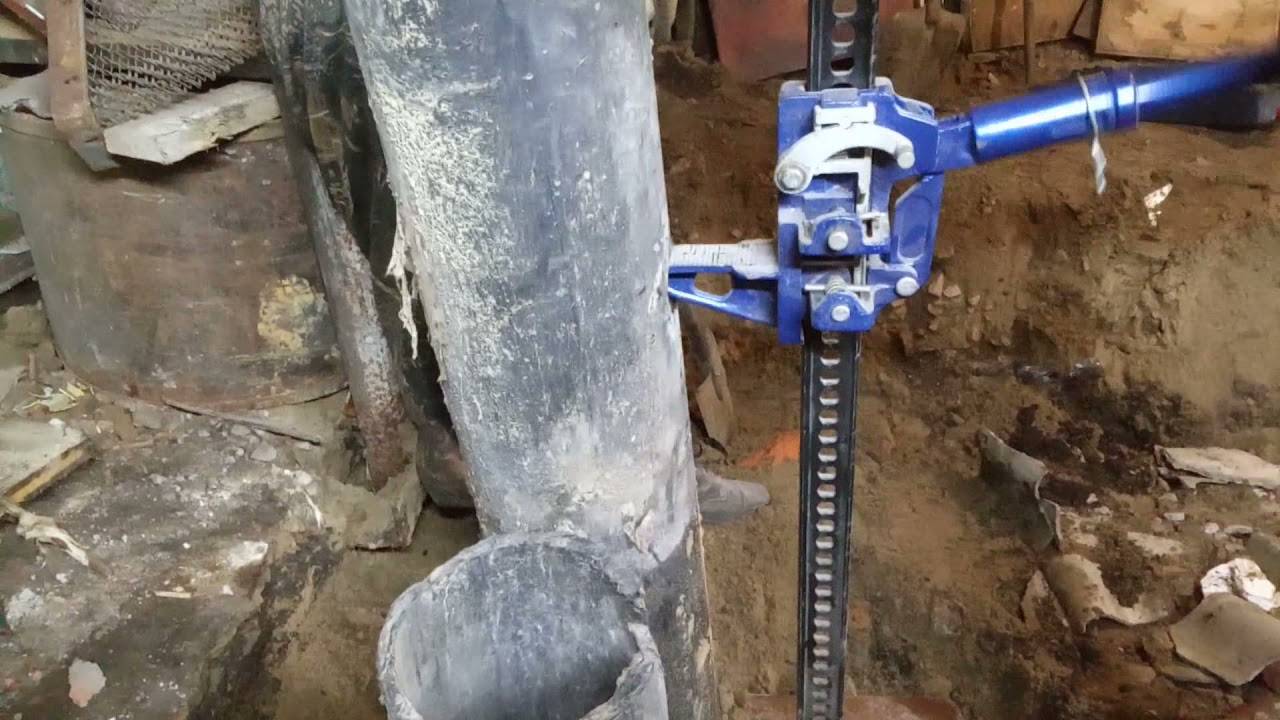

Также, можно использовать грузовой домкрат. Для этого, на обсадку закрепляется хомут с упором. А под домкратом делается прочная площадка. Он подводится под упор и поднимается.

Предыдущие статьи Следующие статьи

• 05.03.2017.


  Водоснабжение дома из скважины своими руками

• 05.03.2017.


  Самостоятельный ремонт питьевых скважин

• 05.03.2017.


  Как забить скважину на воду самостоятельно: порядок работ

• 22.02.2017.

как достать обсадную?

как достать обсадную?

125 труба, глубина 36 метров. диаметр бура 210. разрез: глина разных цветов, глина с камнями обмытыми (с сальника наковырял), глина с камнями отколотыми. водонос на 27..30 и 40..41. бурили прялкой. обсадились плохо (не на расчетную глубину), вбили 36 метров и все. при тестовой прокачке чуть не потеряли насос, долго доставали. прошло 3 дня. завтра будет четвертый. как теперь это достать? с каким усилиям? на прялке полиспаст 1 к 3, есть ручная лебедка и электричка. есть домкрат на 5 тон и кусок швеллера. уже пробовали дернуть прялкой сегодня в ручную, без промывки, не пошло, развязываются дуплекс соединители на тросе которым соединяется обсадная и каретка. видится две схемы: 1: попробовать дунуть помпой, затем попробовать стронуть прялкой. 2: дунуть помпой и поставить швеллер между стойки из кирпича и домкрата и тянуть.

может кто уже делал что-то подобное, реально ли ? 3 дня прошло.

3 (и более) лет назад Посты: 8

Re: как достать обсадную?

Следующий раз не убивай, а обсаживай с промывкой. Как труба встала одевайся оголовок и включай промывку. Постепенно будет вырываться шлем и труба пойдёт в низ. Проблема может быть с грантом, пока будешь ставить следующею трубу может засыпать и промывка не пойдёт, но это надо замазывать во время бурения. По вытаскивания не занимался, но знаю что тянуть надо за низ.

4 (и более) лет назад Посты: 671

Re: как достать обсадную?

Пластик тянуть за низ? НУ ооочччень надо быть уверенным, что пойдёт, а то можно и без скважины и инструмента остаться. Если конечно тросом пеньковым каким, чтобы разбурить можно было или оставить не жалко. Усё на любителя процесса.

4 (и более) лет назад Посты: 2,665

Re: как достать обсадную?

Скважина 32м.Сдал с чистой,как слеза,водой.Прокачивал центробежником.Через три дня сосед жалится,насос не качает,воды нет.Оказывается,поставил «Малыша» и за три дня в скважине 7 м песка.С горем пополам насос удалось вытащить.Пробурил ему новую скважину,а первую оставил до лучших времен.Через месяц появилось свободное время.Использовал для спасения обсадной колонны.Вытаскивал за верх.Поставил треногу,навесил цепную лебедку на 5 т,,зачалил короткой чалкой обсадную за раструб «удавкой» (обязательно в раструб вкрутить кусок обсадной с резьбой) и начал тянуть.Натянул до предела и остановка,Надо немного подождать.Потихоньку натяжение ослабевает,опять подтягиваем.Первые три метра тянул часа полтора.А потом пошло легко.Вся обсадная колонна (32 м) была вытащена.P.S.Чалки либо заплетаются,либо завязываются на узел.

4 (и более) лет назад Посты: 16

Re: как достать обсадную?

Плюсом— периодический гидроудар по зеркалу болванкой. Или поднятие статики по максимуму.

4 (и более) лет назад Посты: 1,758

Re: как достать обсадную?

достал я обсадную. достал прялкой, ручной лебедкой через полиспаст в три блока. на ручной лебедке трос 5-ка кажется, обсадную на верх надел сначала трос 4мм — порвал, потом 6 мм — норм. под места где прялка гнулась — подложил кирпичи. заполнил до верха осадную. порвал трос 4мм, поставил петлю из 6 мм, снова не идет. поставил промывочный оголовок и дунул помпой. судя по всему в системе было какое-то количество воздуха, помпа сжала весь воздух, после чего произошел гидроудар. оголовок выбило, из обсадной — фонтан 4 метра, а через несколько секунд рядом с помпой упал кусок резины от оголовка. и звук как выстрел. после чего обсаданая с трудом пошла. поставил шланг в обсадную, вода стала уходить в затрубное. тянул по немного, т.е. натянул лебедку, подождал и.т.д, одну трубу вытащил, вторая нормально уже пошла. первую трубу тянул с промывкой из шланга, т.е. непрерывной доливкой. вода не поднималась до верха. переставил фильтр с 36 на 28, промыл помпой. вода есть, малышом не получилось скачать всем спасибо.

3 (и более) лет назад Посты: 8

Способы

Схема устройства скважины с одной обсадной трубой.

Способ 1. Обратиться за помощью к профессионалам. У них имеется специальное оборудование в виде труболовок, метчиков, овершотов. Эта работа потребует от хозяина скважины некоторой суммы денег, но надолго освободит от головных болей. Можно попробовать справиться с задачей своими силами. Верхний конец трубы нужно немного раскопать и зафиксировать его специальным обжимным хомутом или петлей. Далее используется рычаг из прочного материала. Короткое его плечо скрепляется с хомутом или петлей. К длинному плечу прикладывается определенное усилие.

На практике на рычаг могут сесть несколько человек. Постепенно колонна начнет выдвигаться вверх. Останется только передвигать хомут вниз и продолжать работу. Можно вместо рычага воспользоваться мощным домкратом. Подойдет домкрат железнодорожный, а также от тяжелого автомобиля типа КАМАЗ.

Способ 2. Для демонтажа этим способом нужно сделать приспособление из швеллера № 10. Из него изготавливают пару стоек, напоминающих перевернутую букву «Т». Их высота — примерно 100 см, ширина нижней части — 60 см. К верхней их части приваривается подшипник с внутренним диаметром 40 мм. Из подходящего прочного материала изготавливается ось с закрепленным на ней барабаном и рукоятками (как у колодца). Концы оси вставляются в подшипники. Устройство готово. Остается зафиксировать конец трубы с помощью стального троса, который наматывается на барабан при проворачивании оси рукоятками.

Можно воспользоваться услугами профессионалов, которые при помощи специального оборудования без труда справятся с поставленной задачей.

Способ 3. Если глубина скважины достаточно большая, то обсадное сооружение представляет собой колонну из нескольких отдельных труб, соединенных друг с другом с помощью сварки или резьбового соединения. Вытащить такую колонну можно методом натяжки. Для этого используют талевую систему или мощный домкрат.

Колонну тянут за ее верхний край. На конце трубы закрепляется специальный хомут. К нему крепятся стальные тросы, за которые вытягивают колонну из скважины. Через некоторое время происходит обрыв части трубы. Ее удаляют из скважины.

В скважину опускают особый инструмент для захвата оставшейся части колонны, которую снова тянут вверх до момента нового обрыва. Таким образом происходит демонтаж всей колонны.

Этот способ нельзя применять, если диаметр трубы достаточно большой, если скважина пробурена наклонно. Такую работу обычно выполняют профессионалы. Демонтированная труба к дальнейшему использованию по прежнему назначению становится непригодной.

Способ 4. Демонтаж обсадных труб и колонн может проводиться методом расхаживания (небольшой раскачки из стороны в сторону) с промыванием. Сверху устанавливается агрегат промывки.

Промывая и расхаживая место входа трубы в землю можно постепенно вытянуть обсадную трубу из скважины.

Труба расхаживается, промывается и постепенно вытягивается из земли. Если позволяет диаметр, то промывочные устройства спускают в трубу и промывают ее снизу.

Грунт насыщается водой, коэффициент трения значительно снижается. Периодически делают попытки достать трубу.

Лучше чередовать расхаживание и вращение трубы при помощи специального ротора. Эти манипуляции лишают трубу плотного контакта с грунтом, она выходит из земли гораздо легче.

Эта конструкция требует проведения профилактических ремонтов, связанных с демонтажем обсадной трубы. Сделать это можно своими силами, ознакомившись с несколькими способами выполнения работ. Демонтаж требует значительных затрат труда и времени, а иногда и денег. Нужно быть готовыми к этим издержкам.

Как вытащить трубу из скважины – некоторые варианты решения проблемы

Бурение скважины на воду — занятие само по себе достаточно сложное и трудоемкое. Но еще большие проблемы ожидают владельцев участка, если необходим демонтаж устройства. Самый сложный из вопросов, которые в этой связи возникают: как вытащить трубу из скважины?

В чем заключается проблема?

Водяная скважина — это подобие обычного колодца, диаметр которого невелик, а вот глубина может достигать нескольких десятков метров. Чтобы защитить стенки скважины от вполне возможного обрушения грунта, в них забивается обсадная труба.

А чтобы вода оставалась чистой и свежей, внутрь обсадной трубы вставляется еще одна — эксплуатационная. Разумеется, диаметр эксплуатационной трубы должен быть несколько меньше, чем у обсадной.

Нередко, в целях экономии, используют трубы, которые могут одновременно выполнять обе функции: укреплять грунт и контактировать с питьевой водой.

Трубы для скважины выполняют из различных материалов:

• стальные: самые прочные, долговечные и дорогие;
• асбестоцементные: довольно хрупкие, но вполне качественные и относительно дешевые;
• пластиковые: новинка на рынке, которая прочнее асбестоцементных изделий, имеет невысокий вес и дешевле стали.

Обратите внимание: Вынуть из скважины хрупкие асбестоцементные трубы и при этом их не повредить, задача практически невыполнимая. Вытащить трубу иногда сложнее, чем пробурить скважину заново

Вытащить трубу иногда сложнее, чем пробурить скважину заново.

Вытащить трубу иногда сложнее, чем пробурить скважину заново..

Для того, чтобы вынуть узкую трубу из скважины, с достаточно большой глубины, понадобятся немалые усилия и сноровка. При этом необходимо учесть:

• материал, из которого изготовлена труба;
• глубину погружения;
• срок эксплуатации;
• условия использования;
• причины демонтажа.

В ряде случаев успешно разрешить задачу по демонтажу не представляется возможным, например, при обрыве конструкции на большой глубине.

Возможные альтернативы

Специалист, к которому обращаются с вопросом о том, как достать трубу из скважины, обязательно задаст встречный вопрос: а зачем? Некоторым владельцам частных домов кажется, что это единственный способ восстановить работу старой, заброшенной или неправильно устроенной скважины. Иногда желание демонтировать трубу продиктовано необходимостью починить или заменить вышедшую из строя конструкцию.

Поскольку процесс демонтажа — дело трудоемкое, хлопотное, долгое и дорогое, обязательно следует поискать альтернативные варианты решения. Например, в поврежденную обсадную трубу можно забить эксплуатационную конструкцию меньшего диаметра. Трещина будет надежно закрыта и работа скважины восстановлена.

Бывает полезной консультация с опытными специалистами. Иногда достаточно правильно прочистить скважину и демонтаж просто не понадобится.

В ряде случаев выясняется, что дешевле и проще пробить новую скважину, чем восстанавливать старую.

Как вынуть из скважины трубу?

Если решение вытащить трубу все же принято, можно использовать для этого один из нескольких возможных способов.

• Обратиться к профессиональным бурильщикам. Они используют специальное оборудование (труболовки, овершоты, метчики и т.п.), избавив владельцев участка от головной боли и некоторого количества денежных средств.
• Зафиксировать конец трубы, например, петлей или обжимным хомутом, закрепить его на коротком плече большого рычага и постепенно вынуть трубу.

Совет: Для воздействия на длинное плечо рычага может понадобиться усилие, равное весу нескольких человек и время. Известен случай, когда бригада вытащила трубу, на полчаса присев на длинное плечо рычага.

Вместо рычага можно использовать подходящий домкрат, например, от КАМАЗа или железнодорожный.

Как вариант — достать трубу из скважины можно с помощью большого железнодорожного домкрата

Такое вот самодельное устройство

Еще один способ вынуть трубу состоит в изготовлении специального приспособления.

Для этого понадобится швеллер №10, из которого изготавливаются две стойки в виде перевернутой буквы «Т». Высота конструкции должна быть один метр, а ширина — 0,6 м. Сверху к каждой стойке приваривают подшипник, внутренний диаметр — 40 мм.

Теперь нужно сделать ось, на которой закреплены рукояти и барабан. Края оси вставляют в подшипники и устройство можно считать готовым.

Для подъема трубу фиксируют стальным тросом, который наматывают на барабан. Для страховки длинных конструкций рекомендуется применять специальную чалку, чтобы удерживать трубу при перехвате троса.

Чтобы вытащить пластиковую трубу и не повредить ее, понадобится обжимной хомут.

Методы извлечения

Решить задачу, связанную с тем, как вытащить обсадную трубу из скважины, можно при помощи ловильного инструмента – это могут быть нарезные труболовки или врезные колокола для наружного захвата. Достать старую обсадку из скважины можно целиком или по частям. При этом учтите, что есть вероятность разрыва пласта, сезонного нарушения циркуляции воды внутри колодца или смещения его вертикали – все это способно усложнить выемку обсадной трубы.

Ловильные труболовки (колокола) бывают несквозными и сквозными. Специфика последнего предполагает пропуск через основу инструмента извлекаемого поврежденного фрагмента.

Затем с помощью наружного оборудования (резьбовых муфт) производится насечка для извлечения стояка. Внешние трубы могут вытаскиваться и с помощью метчиков. Труболовки могут быть:

цанговыми;втулочными и плашковыми;комбинированными.

Некоторое распространение приобрел метод раскручивания. Он основывается на комбинации нагрузок от усилия натяжения и вращательного момента.Обсадное изделие вначале раскручивают, после чего извлекают наружу. Этот метод под силу в основном специализированным организациям.

Технология:В шахту опускают стальную бурильную трубу и ловильную коронку с левой резьбой. Ротор поворачивает трубы и примерно через 20 оборотов производится расхаживание обсадной трубы – одновременно с этим нагрузка увеличивается до максимума.Если ловимая труба не оборвется, то процесс расхаживания и раскручивания повторяют снова. Результат этих усилий – неполное вывинчивание соединений.Если даже после ряда циклов резьба не ослабла, то в ход пускают специальный инструмент.

Путем его вращения трубы заставляют колебаться за счет передачи крутящего момента стояку и трения.После вращения оборудования на протяжении часа соединения должны расшататься. После этого захватывается верхний ободок трубы и отвинчивается ее фрагмент. Для извлечения этой части прилагают усилие натяжения.Действия повторяют до тех пор, пока все изделие не будет разобрано и извлечено.Если описанные действия ни к чему не привели, то в дело вступают кумулятивные торпеды.

Результатом их взрыва станет появление на теле обсадных колонн кольцевых надрезов. После этого остается отрезать отдельные фрагменты подходящим режущим инструментом, например, перфоратором.Если обсадку не удается извлечь из-за формирования песчаной пробки, то потребуется воспользоваться способом промывки и растяжения. Для этой цели необходим насос с устройством для промывки.

Описание способа:Напорную часть насоса подсоединяют к верхней части трубы. Давление должно быть минимальным, но достаточным, чтобы вода могла циркулировать.Трубу промывают, а после того, как пойдет песок, напор требуется увеличить. Затем тело обсадной колонны расхаживают путем прокручивания – для этого использует ротор.Колонну вместе с прокручиванием и промывкой начинают расшатывать.Коэффициент трения в этом случае уменьшается, поэтому труба легче выйдет из скважины.Для подъема в высшей точке извлекаемого изделия производится монтаж блока, через который перебрасывают трос.

За счет вращения барабана лебедки крутящий момент преобразуется в усилие тяги. Небольшое по массе изделие можно вытащить рычагом.Как вариант, можно обратиться к профессиональным бурильщикам, которые используют специальное оборудование и технику: швеллеры, метчики, овершоты, домкраты повышенной грузоподъемности, опоры и т. п.

Если проблема относительно несложная, то попробовать решить ее можно самостоятельно.Обратите внимание на метод натяжки, который подходит для демонтажа изделий большого размера и с толстыми стенками. В этом случае потребуется домкрат или талевая система. Алгоритм процесса:Вокруг устья обсадной трубы нужно выкопать траншею глубиной 1 м.Далее на обсадку следует надеть хомут, а к нему прикрепить тросы

Алгоритм процесса:Вокруг устья обсадной трубы нужно выкопать траншею глубиной 1 м.Далее на обсадку следует надеть хомут, а к нему прикрепить тросы

Алгоритм процесса:Вокруг устья обсадной трубы нужно выкопать траншею глубиной 1 м.Далее на обсадку следует надеть хомут, а к нему прикрепить тросы.

Затем конструкцию слегка натягивают.Хомут с прикрепленным тросом перемещают ниже, после чего повторяют те же действия.За счет этого обеспечивается плавное вытягивание изделия.Верхний край обсадки вытягивают до тех пор, пока не появится обрыв. Далее фрагмент извлекается из скважины, а оставшуюся часть захватывают, используя специальный ловильный инструмент. Процесс продолжается до полного решения проблемы.

Как извлечь обсадную трубу из скважины по всем правилам

Процесс выемки обсадной трубы из скважины очень трудоёмкий и сложный. Кроме того, он сопряжён с большими проблемами на территории, так как для извлечения трубы необходимо использовать тяжёлую технику. А она точно повредит газоны, дорожки и прочие элементы благоустройства территории.

Помимо этого, чтобы извлечь трубу, несмотря на большую силу сцепления с грунтом (силу трения), площадь вокруг скважины необходимо обильно увлажнить. Для этого приходится сверлить в земле глубокие шурфы, и заливать в них воду, что может привести к обрушению стенок скважины.

Поэтому, для такого сложного процесса недостаточно только больших усилий и опыта работ, необходимо учесть несколько основных факторов — вес обсадной колонны, коэффициент трения трубы о землю, глубину, на которую была погружена труба, срок службы и значение прочности материала, из которого она была изготовлена.

Причины извлечения

Основными причинами, по которым возникает необходимость вытянуть трубу, являются:

• Причина #1: коррозийные образования на наружных и внутренних поверхностях трубы;
• Причина #2: износ обсадной колонны;
• Причина #3: засорение скважинной системы механического происхождения.

Исходя из сложности процесса, и возможных негативных последствий, перед тем, как вытягивать обсадную колонну нужно обязательно проконсультироваться со специалистами, взвесить все за и против. Если же решение будет принято в сторону извлечения эксплуатационной колонны, то специалисты всегда подскажут, как вытащить обсадную трубу из скважины наиболее подходящим способом.

Как извлечь обсадную трубу — основные способы

Один из простейших способов извлечения обсадных труб – это довериться профессионалам. Бурильщики для этих целей используют специальное оборудование – овершоты, метчики, обжимные хомуты и стальные петли, труболовочные устройства. Они всегда могут задействовать необходимую спецтехнику – домкраты, и, наконец, грузовые авто, могут достать трубу сразу целиком, или по участкам.

Профессиональных способов существует несколько вариантов:

#1: Промывка и рассаживание колонны

Вытащить трубу из скважины можно способом промывки системы, для чего используют специальный насос, оснащённый устройством для промывания. Трубу подсоединяют к напорной части насоса, и под давлением, необходимым для циркуляции воды, промывают обсадную колонну. После извлечения песка из трубы, её растягивают, перемежая процесс растягивания с вращением при помощи ротора. В результате этого колонну поднимают приблизительно на 10,0 метров и прекращают рассаживание. На следующем этапе обсадную пластиковую трубу достают из скважины по частям.

#2: Натяжение и обрыв трубы

Чтобы вытащить трубу способом натяжения применяют систему талей, при помощи которой поднимают верхний участок трубы до разрыва конструкции. После этого оторванный участок поднимают вверх, а ловильным устройством захватывают следующий участок трубы, и повторяют процесс. Данный способ имеет недостатки, и не целесообразен при вытягивании трубы большого размера, с большой глубины и извлечении труб из скважины с наклоном.

При вытягивании обсадной колонны необходимо действовать очень аккуратно, чтобы не повредить конструкцию из хрупких материалов, например, пластиковые трубы. В противном случае обрывки и осколки труб могут застрять в скважинном пространстве, или упасть на дно, откуда их сложно будет поднять наверх.

#3: Демонтаж

Демонтировать всю систему обсадной колонны можно при соединении усилий по изменению значения крутящего момента и одновременном повышении силы растяжки трубы. Применяют также чередование вращения трубы и её рассаживание.

Для этого понадобятся специальные инструменты и устройства — труболовильное приспособление, перфоратор и ротор, режущие средства и кумулятивные торпеды. Для раскручивания резьбовых соединений применяют специальные инструменты, которые крутят, ослабляя резьбу.

Альтернатива извлечению трубы

Существуют ситуации, при которых невозможно достать обсадную колонну, например при её обрыве на большой глубине. Кроме того, извлечение колонны не всегда считается единственно возможным решением для восстановления нормального функционирования скважины.

При небольших повреждениях – трещинах, коррозии, подходит способ забивания в изношенную обсадную колонну трубы с меньшим диаметром. В некоторых случаях специалисты рекомендуют тщательную промывку и прочистку, после чего отпадает необходимость в извлечении трубы. А иногда, к сожалению, устройство новой скважины оказывается дешевле и проще, чем процесс извлечения повреждённой обсадной колонны.

Что требуется учесть при демонтаже

Перед тем, как вытащить трубу из земли, нужно все тщательно спланировать, выбрать метод работы. При этом учитываются следующие факторы:

• Материал, из которого выполнена конструкция;
• Глубина, на которой она размещена;
• Время, в течение которого конструкция эксплуатировалась;
• Условия, при которых производилась эксплуатация;
• Причины, по которым выполняется данная работа.

Как вытащить конструкцию?

Для того чтобы вынуть трубу из земли, существует несколько способов:

Вызвать специалистов по бурению. Плюс такого метода заключается в том, что в фирмах такой специализации имеются все необходимые инструменты для работы, и человеку не потребуется покупать или брать в аренду оборудование, тратя на это деньги; Закрепить конец конструкции. Сделать это можно посредством обжимного хомута. Зафиксировать хомут на коротком плече рычага и аккуратно вытащить изделие. Для этой работы требуется много усилий, не всегда с ней может справиться один человек; Заменить рычаг можно домкратом. Для этой цели подойдет железнодорожный домкрат или изделие от КАМАЗа; Для работы можно выполнить соответствующий инструмент своими руками. Потребуется швеллер под номером 10. Из него выполняется пара стоек в форме перевернутой «Т»

Следует обратить внимание на размеры конструкции. В высоту она должна равняться 1 метру, а вширь – 0, 6 м. На верх, к каждому элементу конструкции, крепится, посредством сварки, подшипник с 40-ка миллиметровым диаметром внутри.  Затем выполняется ось, где фиксируются барабан и рукоять

Ее концы крепятся в подшипники. Для того чтобы вынуть конструкцию из земли, понадобится закрепить ее стальным тросом, который фиксируется на барабан. Если изделие имеет большую длину, можно использовать чалку, чтобы конструкции была обеспеченна поддержка при перехвате. Если вынуть нужно изделие из пластика, лучше использовать обжимной хомут

На верх, к каждому элементу конструкции, крепится, посредством сварки, подшипник с 40-ка миллиметровым диаметром внутри.  Затем выполняется ось, где фиксируются барабан и рукоять. Ее концы крепятся в подшипники. Для того чтобы вынуть конструкцию из земли, понадобится закрепить ее стальным тросом, который фиксируется на барабан. Если изделие имеет большую длину, можно использовать чалку, чтобы конструкции была обеспеченна поддержка при перехвате. Если вынуть нужно изделие из пластика, лучше использовать обжимной хомут.

Если вы желаете вынуть трубу, предварительно посмотрите видео, опубликованное на нашем сайте. Оно позволит вам лучше понять, как выполняется эта работа.

Что такое обсадные трубы?

Скважина — тот же колодец, только очень глубокий и небольшого диаметра. Чтобы укрепить стенки и обеспечить герметичность конструкции скважины, используют обсадные трубы. Если в грунте имеется несколько слоев с водой, непригодной для употребления, то обсадная колонна не допустит смешивания их с чистой питьевой водой.

В качестве обсадных используют трубы из металла, пластика и асбоцемента. Первые из них прочные, хорошо противостоят механическим нагрузкам. Выпускают их с диаметром от 114 до 508 мм. Они оснащены резьбой, что облегчает как их монтаж, так и демонтаж. Главные минусы — склонность к коррозии и высокая стоимость. Их применяют в основном для глубоких шахт с большим водным ресурсом.

Скважину со стальной обсадной трубой в случае необходимости можно восстановить. Если колонна изготовлена из другого материала, восстановление с применением инструмента для бурения невозможно

Лишены недостатков, свойственных стальным трубам, изделия из пластика. Внутренний диаметр трубного ПВХ от 80 до 200 мм. Изделия также имеют резьбу, химически устойчивы, легкие. Заглубляют пластиковые трубы не более чем на 60 м.

Прочностные характеристики и стоимость пластиковых осадных колонн имеют оптимальное соотношение. Недостаток — низкая сопротивляемость механическим воздействиям. Идеально подходят для обустройства скважины на частном подворье

Асбоцементные трубы имеют диаметр 10 – 50 см и длину до 500 см. Используют их все реже. Они хрупкие и небезопасные для здоровья.

А если отвинтить конструкцию?

Если варьировать величину крутящего момента и нагрузку растягивания, то систему можно отвинчивать на нужной глубине скважины.

1. Опускают в скважину специальный (ловильный) инструмент, имеющий левую резьбу и бурильную трубу. Производят захват верхнего края трубы. При помощи ротора делают около 20 оборотов бурильной трубы (в направлении против часовой стрелки).
2. Затем при максимальной нагрузке расхаживают колонну. Если ловимые трубы не обрываются, то снова чередуют расхаживание и вращение колонны. При этом должно быть частичное отвинчивание соединений. Нежелательно допускать превышение допустимой величины крутящего момента, т.к. резьбовые соединения поражены коррозией.

Самый простой способ замены изделия, когда в скважину можно опустить трубу d (диаметром) меньшим, чем уже установленная колонна.

Если после того, как проведено несколько циклов вращения и растяжения, соединения резьбы не удается раскрепить, то можно использовать инструмент для раскрепления резьбы. Резьбы он не имеет, а при помощи трения к трубе, которую необходимо извлечь, передается крутящий момент. На бурильной трубе его спускают в колонну.

Затем создается осевая нагрузка и его вращают в течение 1 ч. Вращательные движения создают колебания труб, в результате чего происходит ослабление резьбовых соединений. Потом спускают инструмент, с помощью которого захватывается верхний край трубы, и часть их отвинчивают.

Если метод отвинчивания провести невозможно, то колонну, которую нужно извлечь из скважины, разрушают специальными торпедами (кумулятивными). Их взрывают на необходимой глубине, образуются кольцевые надрезы труб. Отрезаются части или перфоратором, или специальным режущим инструментом.

Чтобы обеспечить качественное функционирование и долгую, бесперебойную работу скважины и ее систем, необходимо регулярно осуществлять профилактическое обслуживание оборудования.
