Как правильно смонтировать распределительную коробку

Подключение ответвительной коробочки

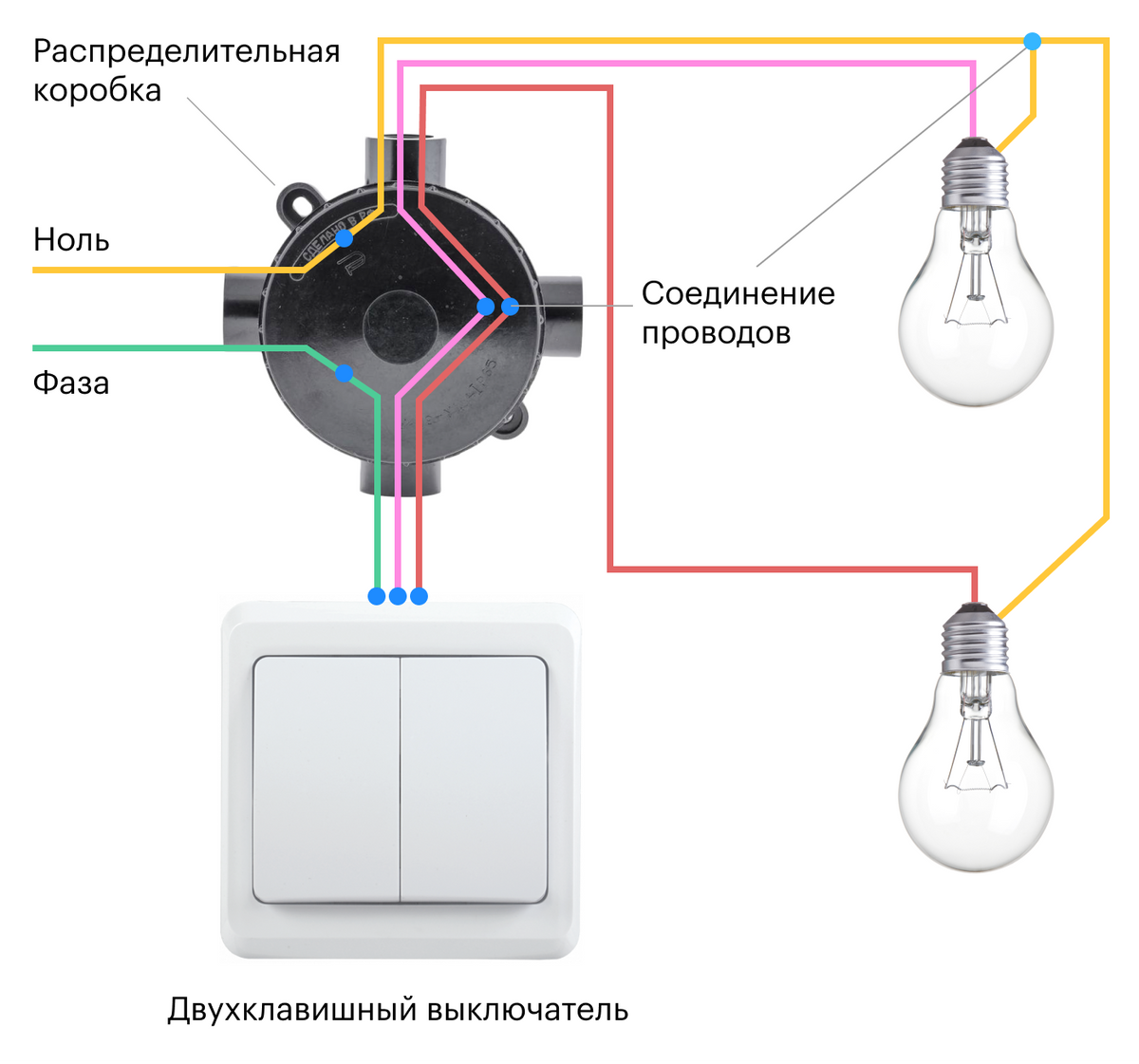

Схема соединения проводов определяется монтажной схемой, которую разрабатывают еще до начала проведения работ . В каждую коробку непременно заводят нулевой, фазный провод и заземление. В устройствах подключают провода, которые идут к выключателям и розеткам.

Поскольку коробка позволяет подключать разные группы проводов, учитывайте, что они должны относиться к одной сети , типу напряжения и одинаковому роду тока.

В одной конструкции нельзя соединять вместе линии радиосвязи, телефонную и оптоволоконную связь.

При отключении одной из линий в смешанной коробке распределительной непременно останется хотя бы одна активная цепь под действующим напряжением, что очень опасно. Следовательно, если вы планируете смонтировать различные линии, для каждой из них необходимо предусмотреть отдельную распределительную коробку .

При вводе кабелей в коробку их внешнюю оболочку разделывают таким образом, чтобы внутрь заходила хотя бы небольшая ее часть — 0,5-1 см. Чтобы кабель не выскальзывал, его тщательно закрепляют на входе и выходе, а также по всей трассе через каждые см . Длина промежутков зависит от его жесткости.

Частые ошибки

Распространенные ошибки, допускаемые при монтаже подрозетников:

1. Монтаж подрозетников до финишной отделки стен, что затрудняет последующее выравнивание поверхностей. При установке деталей с перекосом придется вынимать смонтированные коробки, а затем заделывать детали заново. Дополнительный слой штукатурки снижает вероятность контакта коронки и арматуры при сверлении.
2. Монтаж механизмов розеток в стены без переходных элементов. Подобный способ установки категорически запрещен, поскольку не обеспечивает изоляции материала стены от кабелей питания.
3. Перекос блока розеток по горизонтали и ошибочное определение расстояния между центрами монтажных коробок. Неправильное позиционирование приводит к образованию щелей между поверхностью стены и декоративной рамкой модуля розеток.
4. Запрещается использовать для фиксации подрозетников монтажную пену, поскольку материал не соответствует требованиям противопожарной безопасности. Существую негорючие пены класса В1, но прочность материала уступает гипсовым или алебастровым смесям.

Для чего нужна распределительная коробка?

Не так уж много найдется людей, которые не знают, что такое распределительная коробка.

Тем не менее не лишним будет напомнить, что это – пластиковый контейнер круглой или прямоугольной формы с крышкой и отверстиями по бокам, предназначенный для коммутации (соединения) электрических проводов.

Чтобы обеспечить все энергопотребляющие приборы квартиры или дома (лампочки, светильники, стиральные машины, телевизоры, компьютеры и пр.) электричеством, необходимо развести провода от распределительного щитка к точкам потребления – розеткам и выключателям.

Делать это нужно таким образом, чтобы обеспечивалось равномерное распределение электроэнергии по всем помещениям.

Для этого электропроводку разделяют на отдельные магистрали. Для каждого помещения прокладываются свои питающие провода, к которым подключаются все имеющиеся в помещении энергопотребители.

В определенных узловых точках провода соединяются между собой. В таких точках и устанавливаются распределительные коробки, внутри которых располагают соединения.

Основная цель распределительных коробок – обеспечение пожарной безопасности.

Места соединения проводов – самые опасные с точки зрения возникновения пожара.

Недостаточно плотный контакт создает большое сопротивление в соединении и приводит к его нагреву, приводящему иногда к пожару.

Распределительная коробка изолирует место соединения от горючих материалов стены, исключая опасность возгорания. Кроме этой главной цели есть и второстепенная. Скрутки проводов, не спрятанные в коробку, выглядят не очень эстетично.

По типу исполнения распределительные коробки бывают внутренними, предназначенными для заделки в стену (для соединения скрытой проводки), и накладными, устанавливаемыми на стену (для открытой проводки).

Можно ли обойтись вообще без распредкоробок?

Теоретически – да. Но для этого потребуется соединить распределительный щиток и каждое место потребления электроэнергии в квартире отдельным проводом.

Это приведет к большому расходу электропроводки и необходимости делать широкие и глубокие штробы, чтобы иметь возможность уложить в них несколько рядов провода.

В конечном итоге недостатки такого способа многократно перевесят недостатки использования распределительных коробок. Экономия за счет отказа от последних будет многократно обесценена повышенными расходами на электропроводку.

На это можно ответить только одно.

Правильное, профессионально выполненное соединение проводов в распределительной коробке абсолютно безопасно.

При том что каждый имеет право на свою точку зрения, вариант с использование распредкоробок является все же более предпочтительным, чем без них.

Где и как устанавливать распределительные коробки?

Распределительные коробки устанавливают на расстоянии 10-30 см от потолка – в зависимости от высоты последнего.

При скрытой проводке коробки заделываются в стену, – таким образом, чтобы верх их крышек был заподлицо с поверхностью стены. При открытой проводке коробки устанавливаются без заделки в стену на ее поверхность.

ПУЭ (правила устройства электроустановок) требуют, чтобы был обеспечен доступ к крышке коробки – для проведения ревизии при необходимости. При накладном способе установки это требование выполняется автоматически.

При установке внутрь стены нужно позаботиться о двух вещах. Во-первых, необходимо, чтобы место расположения коробки было известно, и был обеспечен доступ к ней, а во-вторых – чтобы не страдала эстетичность помещения. Первое требование важнее, его необходимо соблюсти в любом случае.

Второе – субъективное, зависящее от вкуса хозяина. Эстетичность можно обеспечить разными способами.

При наклейке обоев аккуратно обрезать их вокруг крышки, оставив на месте.

Это даст возможность видеть место расположения коробки и одновременно сделать его практически не отличающимся от соседних мест.

При ином способе оформления стен нужно позаботиться о том, чтоб поверхность крышки была одного цвета со стеной, и чтобы можно было снять крышку, не разрушая стену в этом месте.

При устройстве натяжных потолков для доступа к коробкам (если они оказываются скрытыми за поверхностью потолка) необходимо установить маленькие люки.

Как соединять провода в распределительной коробке?

В ПЭУ сообщается, что соединение проводов должно производиться методом сварки, пайки, опрессовки или с помощью винтовых и болтовых зажимов.

Чем соединять провода в распределительной коробке?

Соединение проводов в распределительной коробке требует использования специальных соединительных элементов, таких как клеммы и соединители. Вот несколько примеров:

1. Клеммы: это устройства, которые позволяют соединять провода между собой. В распределительных коробках часто используются винтовые клеммы, в которых провод зажимается винтом. Также есть клеммы с зажимами, которые позволяют быстро и легко соединять провода без необходимости использования отвертки.





















2. Соединители: это специальные элементы, которые позволяют соединять провода без использования клемм. Существует множество различных типов соединителей, в том числе и те, которые позволяют соединять провода разных диаметров.

3. Термоусадочные трубки: это трубки, которые надеваются на соединяемые провода, а затем нагреваются, чтобы сжать их вместе. Такие соединения являются надежными и защищены от воздействия влаги и других факторов.

4. Изолированные кабельные наконечники: это специальные элементы, которые надеваются на конец провода, чтобы обеспечить надежное соединение с другим проводом. Наконечники обычно имеют отверстие, куда вставляется другой провод, а затем наконечник прижимается к проводу при помощи инструмента.

Важно помнить, что соединение проводов в распределительной коробке должно выполняться правильно и безопасно, чтобы избежать повреждения оборудования и возможных опасных ситуаций. Если у вас нет достаточного опыта и знаний, лучше обратиться за помощью к профессионалам

Порядок выполнения работ

Процедура установки изделия выполняется в два этапа. Сначала производится монтаж самой коробки, затем потребитель должен правильно подключить все провода.

Закрепление коробки

Устанавливать изделие надо по следующему алгоритму:

1. Установка девайса выполняется там, где вводится магистральный кабель. Подготовьте место для монтажа изделия. Если оно будет скрытным, то в стене надо проштробить углубление нужного размера. В зависимости от метода крепления изделия сделайте отверстия в стене для фиксации распредкоробки.
2. Электроцепи выходов питания для подключения переключателей, розеток и источников освещения надо провести в распредкоробку с запасом около 5-7 см. Сюда же выводятся кабели для питания газовых котлов, систем кондиционирования, бойлеров и т. д.
3. После укладки выполняется маркировка кабелей. Это надо сделать для того, чтобы в случае ремонта проводки вы знали, за что отвечает конкретный провод.
4. Когда кабели будут помечены, их схему установки следует перенести на общий план электросети комнаты или дома. На схеме надо указать номер и особенности ввода, если это требуется.
5. После монтажа изделия производится подсоединение всех контактов к коробке. Места скруток электроцепей надо обработать изолентой либо установить на них специальные защитные колпачки. После этого скрутки нужно утопить внутрь.
6. Крышка устройства закрывается и фиксируется. На завершающем этапе выполняются внешние работы по креплению с помощью штукатурки либо шпаклевки.

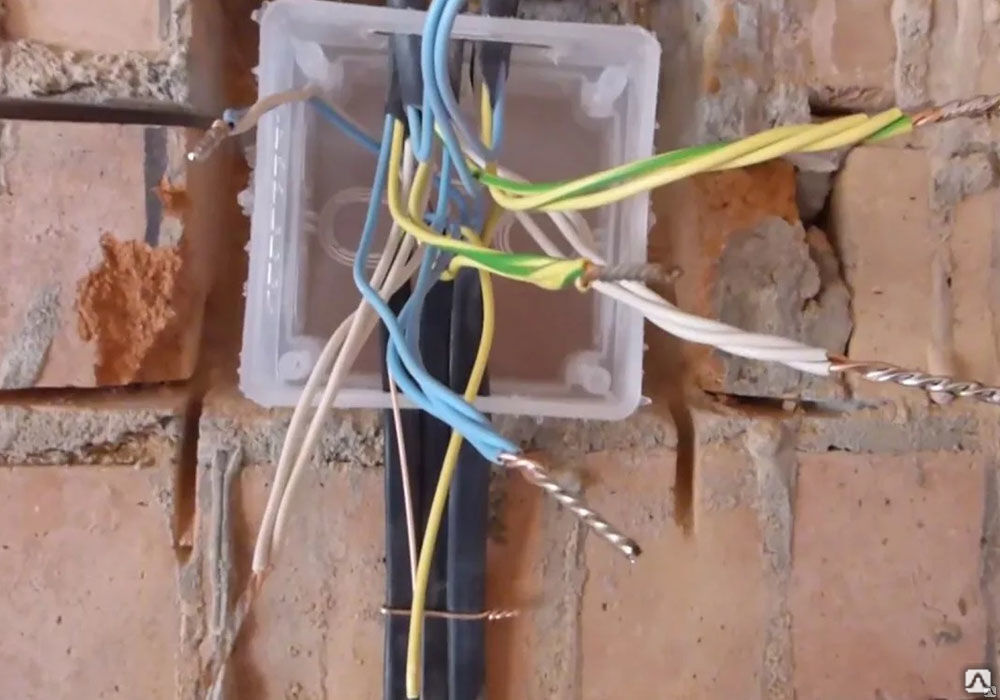

Соединение проводов

Процедура соединения электроцепей:

1. С концов электроцепей с помощью канцелярского ножа надо удалить около 2 см изоляционного слоя. Если вы укладываете провода, обладающие двойной изоляцией, то с внешнего слоя нужно удалить около 5 см.
2. Соединение электроцепей осуществляется в соответствии с цветом, этот вариант считается самым удобным и простым.
3. Используя пассатижи или другой аналогичный инструмент, надо обжать скрутки. Затем их можно заизолировать или установить сверху защитный колпачок.
4. Если на изделии есть монтажные разъемы, то установка производится посредством зажима. Чтобы сделать это, следует прижать провод конкретного цвета к пластине изделия. После соединения электроцепи надо проверить и установить в устройство. Если все работает, то крышка закрывается.

Мы описали процесс скрутки проводов, но есть и другие варианты, к примеру, пайка:

1. Для скрепления электроцепей методом пайки кабели надо оголить. Следует снять 2 см изоляционного слоя.
2. Готовится паяльник с расходными материалами.
3. Металл на кабелях обезжиривается.
4. Начинается процедура пайки. Для этого паяльник надо разогреть.
5. Когда процесс будет завершен, нужно подождать несколько минут, пока соединение остынет.

Также провода можно заварить, этот вариант более актуален для соединения электроцепей, обладающих большим диаметром сечения. Перед выполнением задачи пользователь должен подготовить электроды, а также сварочное оборудование. Сварка кабелей проводится в очках и перчатках, электричество в доме должно быть выключено

Когда провода будут сварены, их придется дополнительно спаять и осторожно обстучать, чтобы убрать лишний металл

«Дядюшка АУ» в ролике рассказал о нюансах соединения и правильном подключении электроцепей в распределительном устройстве.

Для чего нужна распределительная коробка?

Для равномерного распределения электричества проводку разделяют на отдельные группы потребителей. В комнатах в местах соединения проводки устанавливают распределительные коробки.

Распределительные коробки выполняют несколько важных функций в жилых помещениях:

• обеспечение пожарной безопасности;
• создание эстетичного вида в квартире.

Внутри коробки расположены провода, благодаря корпусу, они не подвержены механическим воздействиям, что обеспечивает их сохранность.

По принципу установки коробки бывают встраиваемыми и наружными. Встраиваемые устанавливаются в специально подготовленные углубления в стене, а накладные фиксируются на поверхности стены.

Для чего нужны распределительные коробки

Рациональная электропроводка выглядит следующим образом:

То есть, общее энергопотребление объекта равномерно распределяется между автоматами защиты. Кроме того, следует разбить потребителей по группам, например:

1. Освещение гостиная и спальня
2. Освещение кухня
3. Освещение санузел и прихожая
4. Розеточная группа (в каждой комнате)
5. Силовая розеточная группа (для мощных потребителей, вроде кондиционера или электрической духовки)

Но при такой схеме, на одной линии электропроводки может оказаться насколько подключений. Выполнять накладные соединения и прятать их в стену небезопасно. Как минимум, это не дает возможность отключить неисправную ветку, оставив работоспособной остальную схему.

Для нормальной разводки линий, существуют распределительные коробки.

Представляют собой изолированный контейнер, внутри которого происходит коммутация (постоянная) линий электропроводки. Соединение проводов в распределительной коробке может выполняться различными способами, главное — обеспечить надежную изоляцию между фазами, и контакт, выдерживающий нагрузку.

Схема соединения проводов в распределительной коробке позволяет сэкономить при покупке электрокабелей, а также избежать неконтролируемого переплетения проводов в стенах. От щитка с защитными автоматами расходятся так называемые радиальные провода. На каждом из них размещаются соединительные узлы: те самые распределительные коробки.

Кроме того, существуют определенные способы и правила соединения проводов в распределительной коробке. Об этом поговорим подробнее.

Разновидности

Как Вы уже поняли, на сегодняшний день существует несколько типов электрических распределительных коробок. Как правило, разделение происходит по следующим характеристикам:

• материал изготовления (металл либо пластик);
• способ установки (открытый либо скрытый);
• форма изделия (прямоугольная, круглая, квадратная);
• размер.

Металлические и пластиковые

Металлические распределительные коробки используются с прошлого века, когда еще не был придуман пластиковый вариант.

Не редко металлический вариант изделий используется и в настоящее время. Чаще всего установку распределительных коробок из металла выполняют при монтаже электропроводки в бане либо деревянном доме. Это вызвано тем, что металл при самовозгорании кабеля предотвратит распространение пламени.

Пластиковый вариант более современный. Существуют изделия как наружного, так и скрытого типа. Их преимущество в невысокой цене, удобной конструкции и привлекательном внешнем виде. Кстати, существуют пожаробезопасные распредкоробки из самозатухающего пластика.

Наружные и скрытые

Если расключение проводов в комнате осуществляется открытым способом, используется наружная распредкоробка. При установке под штукатурку используется изделие скрытого типа.

И тот и другой вариант выполняет свою работу довольно хорошо, но все же ремонт и эксплуатация настенного объекта выполнить легче.

К тому же существуют распределительные коробки с клеммами, позволяющие качественно соединить провода между собой. Такие изделия, как правило, изготовлены в наружном исполнении.

Прямоугольные, квадратные, круглые

Также распредкоробки выпускаются в различных геометрических формах. Причина этому – различное назначение. Если будет подводиться немного жил, круглой формы вполне хватит. При большом количестве жил необходимо использовать прямоугольные либо даже квадратные емкости, т.к. они имеют большую вместительность.

Обращаем Ваше внимание на то, что установка распределительной коробки круглой формы в бетон занимает меньше времени, т.к. отсутствует необходимость выставлять изделие по уровню! В то же время для открытой электропроводки красивее будет смотреться продукт квадратной формы

Что касается размеров, то они могут быть различными, в зависимости от того, какое сечения кабеля вы выбрали

Сразу же рекомендуем Вам ознакомиться со статьей: расчет и выбор сечения кабеля для электромонтажных работ

Что касается размеров, то они могут быть различными, в зависимости от того, какое сечения кабеля вы выбрали. Сразу же рекомендуем Вам ознакомиться со статьей: расчет и выбор сечения кабеля для электромонтажных работ.

Виды

Распределительные (они же – распаячные, расключительные и ответвительные) коробки различаются конструктивно, по внешнему виду, материалу изготовления и степени защиты, а также наличию либо отсутствию внутри клемм. Для каждого случая следует подбирать свой вариант, иначе пользы от этого элемента электрической проводки будет мало.

Виды коробок и варианты монтажа проводов

По способу монтажа

По способу монтажа коробки различаются на:

• открытые;
• скрытые.

Первые выглядят более презентабельно и применяются при открытой прокладке электрических проводов. Вторые устанавливаются внутрь строительных конструкций, а потом закрываются декором. Например, электропроводку в деревянном доме своими руками рекомендуется делать с применением открытого монтажа. Но при укладке кабелей в стальные трубы под отделкой возможна и скрытая разводка с использованием соответствующих электромонтажных изделий.

Пошаговая инструкция клеммного монтажа проводов

По видам материала

Изготавливаются коробки для устройства точек разветвления проводов из негорючего пластика или металла. Их принято подбирать в соответствии с материалом оплетки (изоляции) электропроводки. Если кабель бронирован либо уложен в металлическую трубу, то и распредкоробка должна быть из металла. Для остальных случаев лучше выбирать пластиковый аналог.

Другие коробки

Степень защиты распаячные коробки имеют по IP от «20» до «68». Для сухих отапливаемых помещений вполне хватит IP «20» или «30». Но обычно для бытовых условий, в коттедж или гараж, выбирают вариант с IP «55». А вот для ванных комнат и монтажа на улице следует приобретать электромонтажное изделие с IP от «65» до «67».
Количество вводов может быть от двух до шестнадцати.

Если степень защиты указана повышенная, то отверстия для кабелей оснащаются сальниками. Но обычно они по ширине просто делаются в толщину вставляемого провода. Вводы могут располагаться как в боках изделия, так и на его дне (внутренней стороне, соприкасающейся со стеной).

Распределение проводов в коробке

Способы соединения проводов

Как уже говорилось, для различных способов соединений проводов распределительной коробке существует своя технология электромонтажа, которая заключается в длине зачищенных проводников, их изгибании и использовании соответствующих инструментов.

Поскольку каждый из возможных способов имеет множество специфических нюансов и требует применения специальных инструментов и навыков, ниже, в виде списка со ссылками представлены типы соединений проводов:

• Клеммные колодки;
• Клеммники Wago;
• Колпачки СИЗ;
• Соединительные гильзы;
• Пайка проводов;
• Сварка проводников.

Электромонтаж проводов в распределительной коробке при помощи клеммных колодок

Каждый из приведенных выше способов имеет свои достоинства и недостатки, ознакомиться с которыми нужно обязательно, изучив материалы, перейдя по предложенным ссылкам. Выбирать тип соединений для проведения электромонтажа своими руками следует исходя из наличия инструментов, навыков, возможности приобретения материалов и ожидаемого качества контактов.

Наиболее надежной считается сварка проводов, но она требует специального сварочного аппарата и специфических навыков. Пайка проводников, которая также имеет хорошие характеристики, требует навыков владения паяльником. Клеммники Wago достаточно просты в монтаже, надежны при правильно подобранных изделиях согласно нагрузке, допускают соединение многожильных проводов без использования специальных наконечников, но следует опасаться подделок.

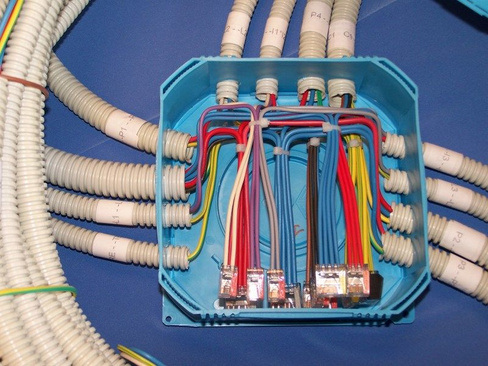

Соединения в распределительной коробке выполнены при помощи клеммников Wago

Использование гильз надежное, при применении специальных изделий можно соединять медь и алюминий, но само соединение требует специальных клещей и является неразборным, что не дает шанса на легкое исправление ошибки электромонтажа. Колпачки СИЗ надежны при соблюдении технологии и правильном подборе диаметра. Клеммные колодки требуют, чтобы болтовые соединения были надежно затянуты.

Колпачки СИЗ в распределительной коробкеСкрутка в чистом виде не входит в перечень дозволенных ПУЭ соединений

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительной коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Изоляция соединений в распределительной коробке при помощи термоусадочной трубки

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников

Также важно отсутствие характерного запаха перегретой или горелой изоляции

Оплавленная изоляция одного из соединений в распределительной коробке

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электропроводки максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.

Виды

Коробки для соединения электрических проводов бывают разных видов и классифицируются по многим параметрам.

По способу установки

В первую очередь они разделяются в зависимости от способа установки:

1. Распределительная коробка для открытой электропроводки (по-другому её называют «наружной установки»), монтируется на стенных поверхностях. Чтобы её устанавливать не требуется никакой предварительной подготовки основания. Она крепится непосредственно к поверхности стены при помощи различных крепёжных элементов.
2. Распределительная коробка для скрытой проводки (она называется «внутренней установки»), монтируется в специальное углубление в стене, которое высверливается при монтажных работах. Эти распредкоробки ещё в свою очередь различаются в зависимости от материала стены, в которую они будут монтироваться. Если в бетонную или кирпичную стену, то необходимо специальной коронкой сделать углубление под размеры коробки. В гипсокартоне или других листовых материалах просто вырезается соответствующее отверстие.

По материалу

Различаются коробки в зависимости от материала, из которого их изготавливают. Прежде всего, это должны быть такие материалы, которые бы на весь срок эксплуатации обеспечили соединённым проводам максимальную защиту. В связи с этим коробки для электропроводки изготавливают из пластика и металлов высокого качества, на которые ещё наносят защитный слой антикоррозийной краски или грунтовки.

Для изготовления металлических коробок используют листовую лужёную сталь либо алюминиевые сплавы, которые не подвергаются коррозии. Если произойдёт пожар, металлический корпус на какое-то время послужит защитой для содержимого коробки, за это время хотя бы можно будет обесточить электрическую сеть. Металлические коробки применяют чаще всего в зданиях общего назначения (гаражи, подсобные помещения, сараи).

С не меньшей эффективностью будет защищать электрические соединения и пластиковая распределительная коробка. Для их изготовления применяют полиамид, полипропилен либо литой фторопласт, эти материалы не подвержены разложению активными веществами. Такие пластиковые коробки служат отличной изоляцией от поражения электрическим током. Помимо хороших изоляционных свойств, они обладают ещё достаточной механической прочностью. Распаячная коробка из пластика устойчива к агрессивным химическим жидкостям и может находиться во влажной среде гораздо дольше, чем металлическая. Если возникнет опасность открытого огня, то пластик не горит, а плавится, в этом он, конечно, уступает металлу.

По другим параметрам

Распределительные коробки различаются по своим размерам и здесь главную роль играют следующие критерии:

• их назначение;
• количество вводов;
• класс защиты.

Минимально в коробке может быть два ввода, то есть в ней будут соединены два провода. Максимальное количество вводов в одну распределительную коробку – 16. Соответственно, чем больше вводов, тем крупнее коробка по размерам и в глубину.

Различаются коробки по форме, могут быть круглыми, квадратными и прямоугольными. Для наружной установки вообще нет разницы, какой формы вы будете использовать коробку. А вот для внутренней установки лучше всё-таки брать круглую, потому что если у вас бетонная стена, то сделать в ней отверстие гораздо проще, чем долбить квадратную нишу.

Из всех вышеперечисленных критериев складывается цена распределительной коробки. Ещё на цену влияет степень защиты этого элемента:

• IP 20, IP 30 – для эксплуатации только в сухих помещениях, от влажности защиты не имеется;
• IP 44 – для эксплуатации на улице и в помещениях с повышенным уровнем влажности, при установке на улице надо выбирать место под козырьком или навесом, а также избегать прямого воздействия пыли и водяной струи;
• IP 55 – для эксплуатации в местах, подверженных атмосферным осадкам, то есть коробки с такой степенью защиты можно устанавливать на улице в любых условиях, они полностью защищены от попадания пыли и водяной струи;
• IP 67 – для эксплуатации на улице при любых атмосферных осадках, а также на земле и в грунте;
• IP 68 – коробки с такой степенью защиты можно эксплуатировать с погружением в воду, как правило, глубину погружения дополнительно указывают для каждого изделия на упаковке либо корпусе.

Для бытовой электрической сети чаще всего применяются коробки со степенью защиты IP 55.

Монтирование коробок в ПВХ и МДФ панели и не только

Количество разнообразных материалов, используемых при современном строительстве, поражает.

Стоит знать о некоторых нюансах каждого материала, чтобы грамотно выполнять процесс монтирования подрозетников.

Гипсокартон

При установке коробов в гипсокартонных стенках не потребуются перфоратор и раствор. Работа будет выполняться в несколько раз быстрее в сравнении с монтажом подрозетников в стенах из бетонной составляющей или кирпича.

Нужно приобрести специальные коробки, имеющие дополнительные лапки, позволяющие обеспечить лучшее крепление к листу гипсокартона. После выполнения разметки сделать отверстия можно дрелью с коронкой либо обычным сверлом. Затем нужно вывести наружу провод и продеть в подрозетник, после чего вставить в отверстие. На нем следует затянуть болты от лапок для регулировки.

Если присутствует риск выпадения коробки из отверстия, можно предварительно к гипсокартону изнутри приклеить лист фанеры или другого плотного и не крошащегося материала. Все остальные этапы (присоединение механизма розетки) стандартны.

Дерево

Выполнение скрытой проводки в доме, изготовленном в основном из деревянных составляющих, — не дешевое удовольствие. Согласно требованиям ПУЭ, провод установки никогда не должен контактировать с деревом.

Провода в процессе монтирования следует уложить в железные трубы, а стыки с подрозетником тщательно загерметизировать. Не следует забывать и про заземление, для чего потребуется дополнительно приварить крепежный болт на концы труб, сходящихся в коробке. Для обеспечения дополнительной защиты дно отверстий можно проложить асбестом.

ПВХ и МДФ панели

Современные подоконники или лоджии часто выполняются из поливинилхлорида и выступают местом установки розеток.

Чтобы осуществить данный процесс быстро, надо приобрести коробки под розетки с распорными ножками. Для дополнительного крепежа следует купить саморезы. На этапе сборки следует заранее проложить питающий кабель.

При монтировании целого комплекса устройств всегда следует придерживаться расстояния между розетками в 71 мм. Чтобы соблюсти данное расстояние до миллиметра, можно самостоятельно изготовить оригинальный шаблон. Для этого надо взять любой жесткий материал (трубопрофиль, алюминиевая рамка) и выполнить разметку по центру ребра, где будут крепиться подрозетники.

С этой целью необходимо найти центр с помощью рулетки и карандашом отметить линию. По готовой линии надо сверлить отверстия сверлом по металлу. После нужно рулеткой отмерить расстояние между отверстиями коробки и в соответствии с ним просверлить вторую точку. Аналогично выполнить отверстия и для остальных коробов. Чтобы не совершать столько манипуляций, можно просто приобрести трафарет для подрозетников.

Назначение разветвительных коробов

Электрическая проводка должна разделяться на отдельные группы в зависимости от потребителя электроэнергии. В этих целях используются специальные электротехнические изделия, выполняющие важные функции:

• повышение уровня пожарной безопасности;
• эстетичность.

Под корпусом коробки прячут кабели, что обеспечивает надежную защиту от механических повреждений и существенно продлевает срок службы проводки в целом. Если рассматривать принцип монтажа, то приборы делятся на встраиваемые и наружные, подходящие для открытой проводки. Первые размещают внутри заранее подготовленных ниш, вторые крепят к поверхности любой стены. Также существует специальная уличная коробка.

Основная функция распределительной коробки

При помощи данного электротехнического изделия можно существенно снизить расходы на организацию электропроводки. Без этого элемента пришлось бы соединять каждый электроприбор с отдельным кабелем, что привело бы к приумножению количества каналов, требуемых для укладки, и испортило внешний вид.

Грамотное распределение кабеля внутри коробки повысит безопасность жилых и нежилых комнат. Это обусловлено изоляцией соединительных точек с горючими материалами, содержащимися в стене. Конструкция оборудования продумана до мельчайших деталей, поэтому гарантирует легкость проведения ремонтных работ.

Но основная функция коробки связана с равномерным распределением электрической энергии между всеми потребителями, установленными в помещении. Кроме того, структура изделия учитывает потенциальное расширение за счет добавления новых ветвей электрической цепи.

Почему называется по-разному

Данное электротехническое оборудование называют по-разному, начиная от распределительной и заканчивая ответвительной или распаячной коробкой. Принцип действия всегда идентичен: коробка представляет собой головной центр, в который поступает электрическая энергия от источника, после чего распределяется по разным ветвям, подавая напряжение на розетки, переключатели и осветительные приборы. Именно поэтому она и получила свое название – «распределительная». Альтернативное название «ответвительная» появилось из-за того, что в коробку входит один провод, а выходят – несколько кабелей.

Другим синонимом прибора стало слово «расключительная». Услышать его можно исключительно в среде людей, занятых в сфере электромонтажа. На деле слово образовано от двух других терминов – распределение и подключение: сначала провода распределяются по ветвям, а затем выполняется их подключение. Следуя данному принципу, легко догадаться, откуда появилось другое наименование коробки – «соединительная».

Таким образом, отправляясь в магазин за распределительной коробкой, не нужно удивляться, если на прилавке будет стоять нужное вам изделие, но под другим названием

Также обратите внимание на габариты прибора, в соответствии с которыми придется создавать углубление в стене. Например, прямоугольные коробки для квартиры обычно производятся стандартного размера – 100х100х50 мм

Можно ли обойтись без монтажных распределительных коробок

Теоретически такой вариант возможен и допустим, но чтобы убедиться в том, что реализовать его практически невозможно, достаточно представить простую картину: на входе в квартиру установлен вводный электрический щиток, коробки в комнатах не используются, поэтому приходится тянуть отдельные кабели до каждого выключателя, розетки и осветительного прибора. Это приведет к существенным затратам на покупку кабеля, расширению и углублению штроб (либо установке более широких кабель-каналов, что нарушит эстетичность). Вывод: установка распределительной коробки – экономически целесообразное и рациональное решение.

Многие люди ошибочно полагают, что дополнительный соединительный узел, появляющийся внутри распределительной коробки (на линии от вводного щита от конкретной розетки), приведет к ухудшению безопасности, в то время как цельный кабель намного лучше. На деле, если все выполнено грамотно и правильно, то выбранный метод коммутации не будет представлять угрозы. Наконец, подобное изделие облегчает поиск неисправностей на линии, поэтому вам не придется долбить всю стену, чтобы найти поврежденный участок электрической цепи.

Выводы

При анализе всех рассмотренных в данном обзоре вариантов установки проходных устройств можно отметить следующее:

• Простейшие из этих систем позволяют получить бесспорные преимущества и не имеют каких-либо заметных недостатков (это касается проходного выключателя с одной клавишей, в частности).
• Более сложные комплексы, включающие в свой состав еще и перекрестные приборы, могут оказаться не настолько эффективными, как кажется.
• Это объясняется тем, что даже с учетом удобства управления, их применение связано с большими издержками и снижением надежности всей системы в целом.
• При монтаже переключательных схем, в которых выключатели располагаются в виде последовательной цепочки, потребуется внимательно отслеживать порядок коммутаций, чтобы не допустить критиче ошибок.
• Это также следует отнести к недостаткам сложных комплектов, включающих в свой состав перекрестные выключатели.
