Как правильно проложить электропроводку по потолку своими руками

Способ прокладки кабеля

Допустимы оба метода укладки проводов:

p, blockquote 83,0,0,0,0 —>

открытый (провода с помощью стяжек или специальных дюбелей крепятся к основанию);

p, blockquote 84,0,0,0,0 —>

закрытый (группы кабелей собираются в жгуты, которые перед креплением помещаются в гофры, либо металлорукава).

p, blockquote 85,0,0,0,0 —>

Каждый из способов имеет свои нюансы.

p, blockquote 86,0,0,0,0 —>

Открытый способ — более простой в процессе монтажа, но менее удобный в плане эксплуатации.

p, blockquote 87,0,0,0,0 —>

Закрытый — более затратный метод установки, но практичней и безопасней в дальнейшем использовании.

p, blockquote 88,0,0,0,0 —>

Что такое натяжной потолок

Данный вид потолков, воистину, можно признать самым ярким и красивым из всех видов потолочный материалов. Мало того, что это нереально красиво, это еще и самый практичный способ из всех. Все дело в том, что материал, из которого он изготовлен, это — ПВХ-пленка, она не боится ни влаги, ни плесени. С течением времени ее физические свойства практически не изменяются, она не лопается и не трескается.

Самое приятное то, что ее можно мыть! Некоторые люди отказываются от установки таких потолков из-за бытующего мнения, что его легко порвать, нечаянно зацепив. Хочу вас утешить, это не так. Разве что вы не зацепите ее острым куском арматуры. Но, я думаю, мало кто из нас размахивает дома такими предметами.

Данный вид потолков идеальный вариант для людей, живущих на последних этажах многоквартирных домов. Таким потолкам утечки не страшны, небольшую утечку вы и не заметите. Кроме того, такому виду отделки практически не страшен даже сильный потоп от ваших соседей.

Все, что с ним происходит в таком случае — вода собирается в мешок, вытягивает пленку и висит как огромная капля. Но жидкость легко дренируется через отверстие для люстры, а вытянувшаяся пленка просто возвращает свою упругость, после того, как ее разогреют строительным феном.

В общем, не потолок, а мечта. Остается разобраться с тем, как выполнить монтаж проводки.

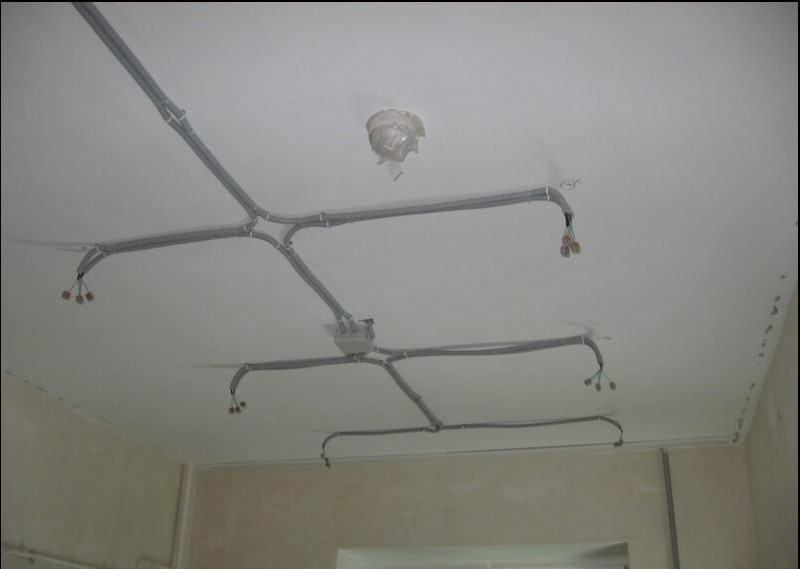

Прокладка гофры с кабелем

Прокладывается готовая гофрированная труба по потолку с использованием специальных клипсов. Диаметр этой детали подбирается с учетом сечения выбранного материала. Такой вариант крепления гофрированной трубы смотрится на потолке более эстетично. Для невидимых, внутренних мест в основном пользуются специальными скобами из металла. Эти детали закрепляются с применением электромонтажных дюбелей.

Для соединения 2-х труб из гофры пользуются соединительными муфтами. Они стоят дешево. В том случае, когда на этом участке внутрь гофрированной защиты протянута целостная кабельная линия, не имеющая соединений, согласно ПУЭ, разрешается те участки, где труба крепится к муфте заклеивать герметическим средством. Иначе надо выбирать другие, считающиеся наиболее надежными, способы изоляции. При прокладке нельзя сильно перегибать гофрированную трубу. Допустимый параметр печатается производителем на упаковочной коробке материала.

Виды монтажа проводки по деревянному потолку

Монтаж проводки в деревянных домах – занятие не из простых. Сложности возникают если делать все в соответствии с требованиями, предъявляемыми к проводке в сгораемых конструкциях, которой и является постройка из дерева. Вариантов установки, как и в случае с любыми другими конструкциями два – открытая прокладка и скрытая. Второй способ в деревянных конструкциях использовать не рекомендуют, из-за высокой стоимости работ. А вот открытая проводка по деревянному потолку или стене – вполне осуществимый и не слишком затратный вариант. Хотя минусы есть у обоих способов и какой из них выбрать – решать вам.

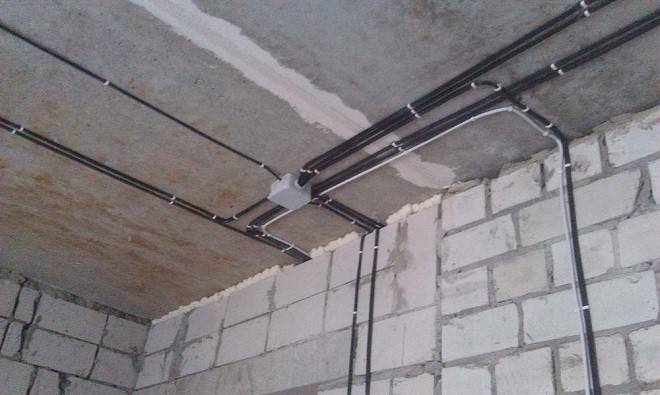

По железобетонным перекрытиям

В зданиях с монолитными или сборными железобетонными перекрытиями открытая проводка используется очень редко. В этом случае монтаж производится непосредственно по поверхности потолков, на изоляторах, в коробах, электротехнических гофрированных трубках (гофрах), трубах, металлорукавах, кабель-каналах. Временную проводку допускается выполнять свободно подвешенной.

При креплении проводки к поверхности потолков используются гвоздевые скобы (при этом гвозди забивают в предварительно смонтированные дюбеля), дюбель-хомуты, дюбель-стяжки. Перед монтажом размечается расположение на потолке электроприборов, светильников, кабелей
.

Для устройства проводки в трубах, гофрах, металлорукавах используются специальные клипсы или дюбель-хомуты. В начале работ на потолке размечаются места крепления светильников, кабелей. Затем осуществляется монтаж труб, гофр или металлорукавов, в которых при помощи проволоки протягиваются кабели. Чаще в зданиях с железобетонными перекрытиями выполняется скрытая проводка по потолку.

Если перекрытие монолитное, прокладку проводки необходимо предусмотреть на стадии изготовления конструкции, для этого кабели помещаются в пластмассовые или металлические трубы, которые крепятся к армокаркасу еще до укладки бетонной смеси.

Крепить их следует к конструктивной арматуре при помощи пластиковых стяжек или проволоки.

Устройство несменяемой проводки, замоноличенной в панелях и монолитных конструкциях перекрытий не допускается.

В сборных железобетонных перекрытиях для монтажа проводки используют пустоты в плитах. Производится разметка расположения на потолке светильников и приборов. После этого плита сверлится в необходимых местах, и, с помощью проволоки протягивается кабель. Необходимо учитывать, что такой способ монтажа применим, если направление проводки совпадает с направлением пустот в плите.

Если возможность прокладки внутри конструкции отсутствует, допускается устройство несменяемой проводки под слоем штукатурки. Для этого используются плоские кабели, которые крепятся к потолку проволокой, стальной лентой, гвоздевыми скобами до началаа штукатурных работ. Второй способ – оштукатурить потолок и укладывать проводку в проштробленные каналы. Не должно быть пересечений плоских кабелей при прокладке под штукатуркой. Если это невыполнимо, изоляция в местах пересечений усиливается тремя-четырьмя слоями изоляционной ленты.

Также недопустимо прокладывать кабели в швы между панелями перекрытия.

Где делать распаечные коробки?

По ПУЭ 2.1.23. распределительная коробка должна располагаться таким образом, чтобы доступ к ней был свободным. Согласно СП 76.13330.2012, недоступной коробка может быть лишь в том случае, когда провода внутри нее соединены сваркой, либо гильзами.

p, blockquote 44,0,0,0,0 —>

p, blockquote 45,0,0,0,0 —>

Поэтому лучше устанавливать распаечную коробку ниже уровня натяжного потолка. Чтобы установщики при монтаже натяжного потолка не пробили проводку, на стене нужно сделать пометки в местах пролегания кабеля (если он скрыт).

p, blockquote 46,0,0,0,0 —>

Не всегда в процессе ремонта происходит замена проводки. Если кабель еще в нормальном состоянии, а схема разводки светильников остается неизменной, то натяжной потолок могут установить поверх существующей проводки.

p, blockquote 47,0,0,0,0 —>

В этом случае распределительная коробка может оказаться за натяжным потолком.

p, blockquote 48,0,0,0,0 —>

Результат такого монтажа будет напрямую зависеть от качества существующей проводки. В закрытом пространстве между плитами перекрытия и ПВХ-пленкой нет резких перепадов температуры и уровня влажности, отсутствует возможность механических повреждений.

p, blockquote 49,0,0,0,0 —>

Если разводка электрики выполнена правильно и качественно, то гипотетически она может выдержать 10–20 лет без эксцессов. Но все же существует вероятность того, что в процессе эксплуатации натяжное полотно придется снимать, чтобы провести ремонт проводки.

p, blockquote 50,0,0,0,0 —>

p, blockquote 51,0,0,0,0 —>

Категорически не стоит устанавливать распределительную коробку на линии пролегания крепежных профилей. В этом случае при ремонте придется снимать не только край полотна, но и откручивать профиль. Обратно в те же отверстия его прикручивать нельзя (вылетит, не выдержав нагрузки) — следовательно, придется сверлить новые отверстия. А это не только дополнительные финансовые затраты, но и лишняя пыль и грязь, которая осядет на обоях и натяжном потолке.

p, blockquote 52,0,0,0,0 —>

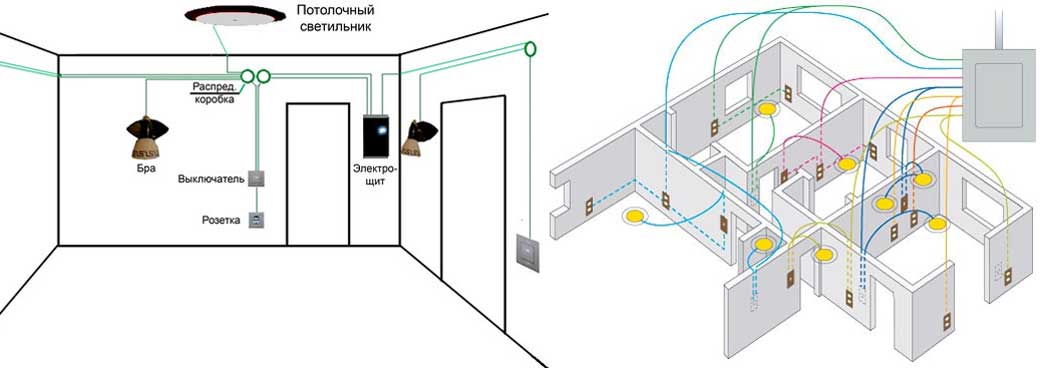

Особенности формирования разводки электрики по поверхности потолка

Укладка токопроводящих жил под натяжным потолком осуществляется в соответствии с правилами установки электрооборудования. Они гласят, что прокладываемые кабели должны иметь несгораемую изоляцию. При использовании жил со сгораемым защитным слоем следует вести их укладку в металлических трубах. Стыковка труб должна выполняться сваркой или резьбовым соединением с применением дополнительных прокладок.

Прокладка кабеля в медных трубах

Согласно ПУЭ требуется монтировать распределительные коробки таким образом, чтобы к ним был постоянный доступ. Подвесные потолки не всегда дают такую возможность. В этом случае необходимо руководствоваться строительными нормами и правилами. Они допускают использование скрытых распредкоробок при условии соединений жил кабелей сваркой или специальными гильзами.

Правила монтажа

Длина кабеля на трассе не должна превышать 20 м

Чтобы провести проводку в полах, необходимо учитывать определенные нормы и рекомендации специалистов. Они заключаются в следующем:

1. Монтируя трассу с электрическим кабелем, его следует поместить в гофрированный рукав или трубу из другого материала. Если этого не сделать, то при необходимости его замены такую операцию выполнить это будет невозможно.
2. Кабель, уложенный в трассу, которая будет накрыта финишным половым покрытием, не должен иметь скруток проводов. Концы должны быть выведены в распределительные коробки.
3. Провод в гофре или другой трубе должен занимать не более 40% всего пространства. Это обеспечит возможность производить замену кабеля, если возникнет необходимость.
4. Оптимальная длина кабеля на одной трассе не должна превышать 20 метров. При этом проводка кабеля в полу не должна иметь крутых поворотов и изменения направления под острым и прямым углом.
5. Если трасса прокладывается при устройстве деревянного пола, то она не должна проходить поверх лаг. Для этого необходимо сделать технологические отверстия и обработать древесину специальными средствами, которые предотвращают возгорание. Труба будет надежно держаться в отверстиях, поэтому дополнительного крепления не понадобится.
6. При бетонном основании для полового покрытия толщина стяжки поверх гофры должна быть более 3 см.

7. Следует избегать пересечение трасс, так как это автоматически приведет к увеличению толщины стяжки. Советы по монтажу под полом, смотрите в этом видео:

При соблюдении данных норм и правил электропроводка по полу может быть выполнена самостоятельно без особых проблем.

По железобетонным перекрытиям

В зданиях с монолитными или сборными железобетонными перекрытиями открытая проводка используется очень редко. В этом случае монтаж производится непосредственно по поверхности потолков, на изоляторах, в коробах, электротехнических гофрированных трубках (гофрах), трубах, металлорукавах, кабель-каналах. Временную проводку допускается выполнять свободно подвешенной.

При креплении проводки к поверхности потолков используются гвоздевые скобы (при этом гвозди забивают в предварительно смонтированные дюбеля), дюбель-хомуты, дюбель-стяжки. Перед монтажом размечается расположение на потолке электроприборов, светильников, кабелей.

Для устройства проводки в трубах, гофрах, металлорукавах используются специальные клипсы или дюбель-хомуты. В начале работ на потолке размечаются места крепления светильников, кабелей. Затем осуществляется монтаж труб, гофр или металлорукавов, в которых при помощи проволоки протягиваются кабели. Чаще в зданиях с железобетонными перекрытиями выполняется скрытая проводка по потолку.

Если перекрытие монолитное, прокладку проводки необходимо предусмотреть на стадии изготовления конструкции, для этого кабели помещаются в пластмассовые или металлические трубы, которые крепятся к армокаркасу еще до укладки бетонной смеси.

Крепить их следует к конструктивной арматуре при помощи пластиковых стяжек или проволоки.

Устройство несменяемой проводки, замоноличенной в панелях и монолитных конструкциях перекрытий не допускается.

В сборных железобетонных перекрытиях для монтажа проводки используют пустоты в плитах. Производится разметка расположения на потолке светильников и приборов. После этого плита сверлится в необходимых местах, и, с помощью проволоки протягивается кабель. Необходимо учитывать, что такой способ монтажа применим, если направление проводки совпадает с направлением пустот в плите.

Если возможность прокладки внутри конструкции отсутствует, допускается устройство несменяемой проводки под слоем штукатурки. Для этого используются плоские кабели, которые крепятся к потолку проволокой, стальной лентой, гвоздевыми скобами до началаа штукатурных работ. Второй способ – оштукатурить потолок и укладывать проводку в проштробленные каналы. Не должно быть пересечений плоских кабелей при прокладке под штукатуркой. Если это невыполнимо, изоляция в местах пересечений усиливается тремя-четырьмя слоями изоляционной ленты.

Также недопустимо прокладывать кабели в швы между панелями перекрытия.

Требования к электромонтажным работам

Первое, о чем хотелось бы рассказать – как сделать электропроводку под натяжным потолком безопасной. Как Вы знаете, проводник нагревается, когда через него протекает ток. Этот процесс описывает закон Джоуля-Ленца.

Если монтаж электрики будет производиться по сгораемой поверхности, к примеру, дереву, Вы должны учитывать следующие моменты:

• Согласно таблице 2.1.3 ПУЭ (см. Главу 2.1 ПУЭ) проводка должна прокладываться защищенными проводами в оболочке из несгораемых или трудносгораемых материалов, под это определение подходит распространённый ВВГнг-LS. В этом случае разрешается крепить провода к сгораемой поверхности непосредственно или в ПВХ-гофре.
• В случае использования кабелей со сгораемой изоляцией обязательна прокладка проводки в металлических трубах.
• При прокладке в трубах стыковать их можно сваркой или резьбовыми соединениями. В последнем случае соединения уплотните прокладками из несгораемых материалов.

Если же Вы решили проложить электропроводку по бетонному потолку, то также прокладывайте кабель ВВГнг-LS. Прокладывать в этом случае можно непосредственно, закрепляя кабель к потолку на дюбель-хомуты или другой крепёж или же в гофрированных трубах.

Еще одно требование, которое беспокоит многих домашних мастеров и электриков — как поступать с распределительными коробками. Ведь согласно ПУЭ 2.1.23. должен быть обеспечен доступ к соединениям и ответвлениям проводов. В случае с натяжными потолками распредкоробка, установленная на потолке, будет недоступна для обслуживания. В этом случае можно руководствоваться СП 76.13330.2012, в которых сказано, что можно делать соединения проводов недоступными, если жилы соединены сваркой либо гильзами.

Открытая укладка

Исходя из того, что сложностей со скрытой схемой слишком много, некоторые решат сделать проводку открытого типа. И это решит большинство проблем, кроме одной – внешне такие конструкции не очень презентабельны. Есть различия и между способами укладки проводов – в пластиковый канал или гофру.

При использовании гофры, практически невозможно проложить ее идеально ровно. Все равно, какой-нибудь участок окажется искривленным или провисшим. Увеличение точек крепления немного улучшит внешний вид всей конструкции, но, решить проблему полностью не сможет. К тому же, такое решение удорожает монтаж.

Пыль станет серьезным препятствием при осуществлении каких-либо работ с проложенными в гофре проводами. Она будет отлично собирать внутри себя пыль в течении всего срока эксплуатации. Кроме того, протянуть необходимое количество кабелей через ребристую гофру — довольно трудоемкая задача.

С пластиковыми коробами все будет немного проще – уложить в них кабели может даже ребенок. Эстетически он выглядит достаточно хорошо и можно даже подобрать его в цвет остального оформления потолка.

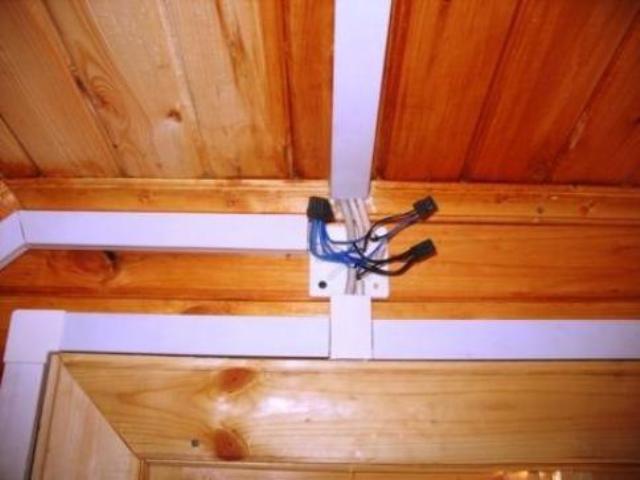

Укладка проводки по деревянному потолку в пластиковом канале — более предпочтительный вариант размещения проводов. Сначала монтируется сам канал, затем в него укладываются нужные кабели и он закрывается снаружи специальной крышкой на защелке.

Последним вариантом размещения проводов в деревянных постройках, будет открытая укладка всех проводов с использованием асбестовой подложки. Подкладка должна выступать не менее, чем на 1 сантиметр с каждой стороны кабеля. Вместе с достаточно непривлекательным видом самого провода, такая проводка будет не слишком красива.

Сделать кабели не столь отталкивающим на вид и придать им своеобразную функциональность, можно, осуществив монтаж проводов с использованием фарфоровых изоляторов. Такой способ укладки применялся очень давно и поэтому, этот вариант укладки может стать дополнением оформления дома в ретро стиле.

Источник

В каких случаях подходит проводка по потолку?

Монтаж проводки на потолке к бетону делается если высота черновой стяжки пола меньше 6 см или неминуем перехлёст с трубами отопления и водопровода, из-за чего высота стяжки вырастет до 8 см и более.

Современный ремонт почти всегда предусматривает наличие фальшпотолка (натяжной, гипсокартон и прочие виды).

В монолитных домах монтаж проводки зачастую проходит сверху, а не по стенам, по проекту пристраивающимся к несущим колоннам, в которых запрещено делать штробу, углубления или иным способом нарушать целостность конструкции.

Часто задаваемые вопросыМожно ли штробить плиты перекрытия?Однозначный ответ – нет. Плиты перекрытий ЖБИ (железобетонные изделия) из-за конструкционных особенностей (уменьшения веса и увеличения прочности пустотами) при штроблении теряют несущие свойства, что может привести к их обрушению. В стяжных монолитных плитах запрещается прорезать борозды для прокладки кабелей или других материалов. Единственное исключение – сверление отверстий под крепежи.Можно ли зашивать распределительные коробки гипсокартоном, натяжным или другими видами фальшпотолков?Да, можно согласно ГОСТу Р 50571.5.52-2011, где в пункте 526.3 сказано: «Все соединения должны быть доступны для контроля измерений и обслуживания за исключением следующих соединений:…выполненных сваркой, пайкой или опрессовкой…». Прочие варианты делать нежелательно, ведь никто не даст вам гарантии качества, долговечности и безопасности.Соединение одним из этих способов говорит о том, что открытый доступ к данной коробке уже не требуется. Её смело можно прятать под фальшстеной. Опыт большинства монтажников подтверждает, что все встроенные в стену коробки, даже с открытым доступом в процессе последующих косметических ремонтов, часто прячутся под обоями или слоем штукатурки. Открытыми остаются только накладные для наружной проводки. Также нужно заизолировать все концы. Самый удобный и безопасный способ изоляции – термоусадочная трубка с клеевым наполнителем.

Проводка по потолку — способы для разных видов поверхностей

Выбирая материалы для работы, и осуществляя прокладку проводки, ориентируйтесь на базовую поверхность потолка, а именно, материал, который составляет ее основу:

• дерево;
• металл;
• железобетон.

Деревянное потолочное основание

Чтобы зафиксировать кабель к деревянному потолку, нужно провода протянуть по стальным трубам. Диаметр трубы выбирайте такой, чтобы в нее поместилась проводка.

Распределительные коробки в данном случае так же должны быть произведены из устойчивых к огню материалов. Лучший вариант – металлические короба и трубы. С внутренней стороны на них уложен слой изолятора, который не даст проводам прикасаться к стенкам ящика.

Действовать нужно следующим образом:

• с бумажного чертежа перенесите рисунок на поверхности, тщательно наметьте линии монтажа кабеля;
• установите распределительные коробки;
• трубы нарежьте до нужной длины, зафиксируйте их к потолочному основанию;
• соедините друг с другом отдельные части труб сваркой;
• при помощи протяжки проложите провода по трубам;
• выведите их в распределительную коробку, концы оставьте примерно по 20 см;
• соедините все жилы, обмотайте стыки изолентой и заземлите;
• теперь можно проверить работоспособность.

Металл – это электрический проводник, поэтому для проводки к такому перекрытию, необходимо провода укладывать внутрь специальных пластиковых труб. При этом короба также должны быть выполнены из пластмассы. Если невозможно применять пластиковые изделия, то допускается прокладывать кабель в трубах или коробах из стали.

Монтаж проводки осуществляет аналогичным образом с прокладкой кабеля по деревянному потолку.

Плиты из железобетона, составляющие основу базовой поверхности потолка, выпускают уже с готовой прокладкой для коробок и труб. В старых домах кабель монтируют по панелям сквозь каналы плиты, которые проходят по ее поверхности и образуют пустоты в плитах, а затем отверстия штукатурят толстым слоем шпаклевки. Но в этом случае от штробления каналы часто бывают засорены остатками бетона. Если у вас аналогичная ситуация, провода нужно монтировать прямо к поверхности плиты перекрытия. Для изоляции лучше всего прятать кабель в гофрированной защитной трубе из негорючего материала.

Открытая прокладка проводов по железобетонному потолку делается по одному следующих вариантов:

• кабели крепят на потолок при помощи скоб;
• провода помещают в защитную гофрированную трубу, которую фиксируют к перекрытию шурупами в пластиковые дюбеля;
• кабель заводят в металлические или стальные трубы, и крепят их на потолок с помощью хомутов или скоб;
• для защиты проводки применяют электротехнические трубы, которые монтируют к потолочной поверхности на клипсы.

Во время скрытого монтажа осуществляется прокладка провода по пустотам вдоль плит. Поперечная установка кабеля запрещена, поскольку может нарушить целостность перекрытия.

Алгоритм действий будет следующим:

• от стены отступают на 50-70 мм, ставят первую отметку;
• делают углубление 2 см вдоль стены и 10 см вдоль плиты;
• такие же действия осуществляют в месте расположения люстры или светильника;
• протяжку с кабелем заводят в канал, выводят провода с другого конца трубы;
• после того, как кабель будет выведен наружу, отмеряют 40 см, лишнюю часть отрезают;
• жилы кабелей соединяют в распределительной коробке, места соединения припаивают, изолируют;
• проверяют качество и целостность разводки проводов.

Технология проведения работ

Скрытый монтаж

Скрытая технология монтажа проводов применяется в большинстве ситуаций. Делается это для того, чтобы скрыть кабели из вида и защитить их от внешних воздействий.

Прокладка проводки по полу проще всего реализуется в тех случаях, когда основание для напольного покрытия служит черновой деревянный настил:

• От электрического щитка отводим провода, длина которых будет достаточной для подключения ко всем розеткам и выключателям.
• В стенах проделываем штробы для укладки кабелей и закрепления подрозетников
• На бетонном основании пола устанавливаем лаги. Между ними протягиваем провода в защитном кабель-канале.
• Для обеспечения максимальной безопасности кабель-канал стоит размещать в стальной трубе или металлорукаве, оба конца которых следует заземлить.

Монтаж по системе лаг

• Проложенные провода подводим к распределительным коробками и подрозетникам. Кабель-каналы фиксируем в штробах и замазываем раствором.
• Также проводка по потолку или по полу может прокладываться в технологических отверстиях бетонных перекрытий. Однако такие отверстия есть далеко не всегда, потому обычно кабели скрывают другим способом.

При контакте с деревом нужно использовать негорючие металлорукава (на фото)

Укладка в стяжку

Совершенно иной вопрос – как в полу проложить электропроводку, если планируется заливка стяжки?

Решение есть и в этом случае:

• Для начала проводим разметку, по которой мы будем укладывать провода. Разметка должна включать в себя как участки на полу, так и на стенах.
• Чтобы минимизировать риск повреждения при сверлении пола и других ремонтных работах, наносим размещение проводов на схему с указание размеров и отступов от стен.
• По разметке выполняем штробление стен и установку подрозетников.

Штробление стены

• Провода, отходящие от распределительного щитка, укладываем в прочные кабель-каналы. Короба с проводкой размещаем на основании и фиксируем пластиковыми хомутами, чтобы избежать смещения при заливке.
• Поверх проложенных элементов устанавливаем арматуру. В качестве альтернативного армирования стяжки можно использовать полимерную сетку.

Идеальный вариант – использование специальных коробов с инспекционными люками

• Кабели выводим в подрозетники и замазываем штробы штукатурной смесью.
• Готовим раствор для заливки стяжки пола. Цементно-песчаную смесь в консистенции жидкого теста выливаем на основание с закрепленной проводкой и тщательно разравниваем таким образом, чтобы поверх короба было не менее 30 мм раствора.
• В процессе высыхания стяжки следим, чтобы короба с проводкой не подвергались нагрузкам, которые могут привести к их деформации или разрушению.

К заливке стяжки все готово

Советы по монтажу

Чтобы приведенная выше инструкция сработала так, как нужно, и вы забыли о существовании у вас подпольной проводки, в процессе монтажа нужно придерживаться ряда советов:

• Под напольным покрытием на лагах или внутри стяжки не следует оставлять скрутки проводов. Если избежать этого не удается, то скрутку нужно очень качественно заизолировать – например, с использованием термоусадочной полимерной ленты.
• Соединения проводов не должны подвергаться нагрузкам. В первую очередь это касается растяжения.
• Для монтажа внутри стяжки нужно выбирать наиболее прочные короба. Попытки сэкономить могут привести к тому, что кабель-канал деформируется, и провод будет зажат под весом бетона. В результате попытки заменить его будут безуспешными.
• В местах вывода проводов стоит предусмотреть небольшой запас по длине – тогда при необходимости мы сможем выполнить ремонт проводки.

Подрозетник с подведенным кабелем

• Укладывать проводники без кабель-канала можно только в том случае, если монтаж производится в негорючей конструкции несменяемым способом, т.е. кабель заделывается раствором.
• После завершения монтажных работ следует провести проверку электротехнических характеристик всех цепей с использованием мультиметра.

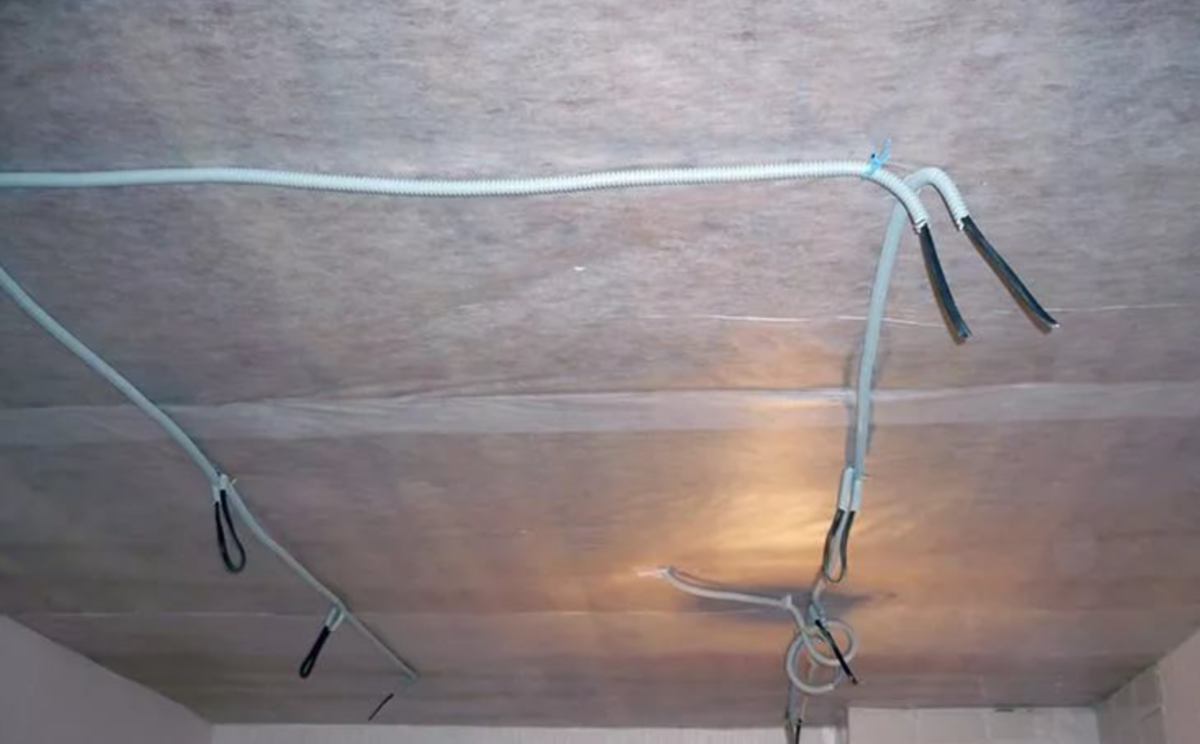

Монтаж электропроводки в гофре открытым способом

Монтаж открытой электропроводки в деревянном доме

Монтаж гофрированных труб включает в себя несколько этапов. Алгоритм установки электропроводки в гофре открытым способом:

1. Для фиксации шланга применяются специальные клипсы, изготовленные из качественного пластика. Им свойственны разные размеры, выбор будет зависеть от диаметра используемых труб.
2. Клипсы прикрепляют к поверхностям с интервалом 30-40 см. Делают это с помощью дюбель-шурупов или саморезов. Выбор деталей зависит от материала, из которого изготовлена поверхность, например, дерево, бетон, кирпич и т.д.
3. Для надежной фиксации гофру вдавливают в клипсу до появления характерного щелчка. Если клипсы были подобраны верно вероятность самопроизвольного выпадения исключена.

На этапе проектирования, прокладывая схематически путь проводки, нужно брать во внимание следующие важные моменты:

• Максимальный и допустимый радиус поворота гофры составляет 90 градусов. Чем угол плавнее, тем лучше.
• Повороты не должны располагаться близко друг к другу, оптимальное расстояние между ними – 4-5 метров. Если такая возможность отсутствует, с целью безопасности проводку дополнительно оснащают распределительной коробкой.
• Максимальная длина отдельного участка – 25 метров, допустимое количество разворотов – 4.

Сколько проводов можно проложить в одной гофре

Таблица выбора гофрированных труб в зависимости от количества проводов и размеров сечения

По правилам монтажа электроустановок, по разным каналам требуется прокладывать основной и резервный кабель, а также жилы аварийного и рабочего освещения.

Приблизительный подсчет, сколько кабелей можно проложить в одной гофре:

• При диаметре 16 помещается 3 кабеля.
• Если он равен 20, поместится 4-5.
• Диаметр более 25 вмещает 5-6 кабелей.

Точное количество рассчитывается при условии, что длина трубы составляет не менее 35 метров.

Преимущества гофры заключаются в доступной стоимости, легком весе, что значительно упрощает процесс транспортировки и установки, высокая сопротивляемость термическим и механическим воздействиям, длительный эксплуатационный срок.

Как правило, трудностей при выборе и установке гофрированных труб не возникает

Во время проведения работ нужно соблюдать технику личной безопасности, при работе с электрическими кабелями важно обесточить помещение и проверить в жилах напряжение

Проводка по потолку — подготовительный этап

До того, как вы приступите к монтажу электропроводки по потолку, нужно решить следующие задачи:

• определиться с оптимальным методом прокладки;
• посчитать количество комплектующих, приобрести их;
• продумать точки, где будут располагаться распределительные коробки;
• составить схему проводки, при этом все провода должны располагаться строго под углом в 90°. На чертеже наметьте места расположения светильников и других элементов освещения;
• используя специальную таблицу, подберите марку и сечение кабеля.

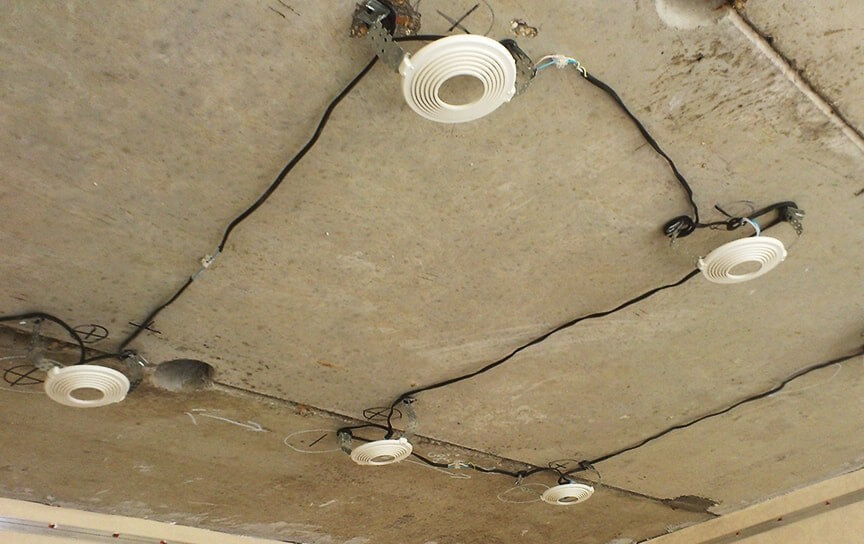

Проводка может быть наружной или скрытой.

К основным видам наружной прокладки проводов относятся:

• монтаж кабеля на несгораемые поверхности без использования защитных труб (открытая);
• кабель убирают в специальные рукава из гофры;
• применяют металлическую гофру;
• используют стальные или электротехнические трубы;
• прокладку осуществляют в кабель-каналах;
• провода прокладывают на специальных скобах и изоляторах из керамики.

Каждый вид выбирается в зависимости от типа потолочного основания и декоративной отделки.

Разводка по полу

Проводка по полу укладывается во время черновой отделки помещения при ремонтных работах, либо в новых постройках.

Это скрытая проводка, не требующая штробления. Кабели в трубах укладываются в стяжку, что считается надежнее прокладки по стенам.

Другой вариант – расположение кабеля по полу под деревянным покрытием. Но этот вариант хуже, особенно в частных домах, где могут быть мыши или другие грызуны, в этом случае лучше используйте металлические трубы или металлорукав.

При выполнении монтажа электропроводки по полу, должны соблюдаться следующие условия:

• для обеспечения сменяемости кабеля, прокладка осуществляется в ПВХ-гофре или других видах труб из металла, ПВХ, заполнение труб при этом не должно превышать 40%;
• трасса монтируется без крутых поворотов, длина каждой линии не превышает 20 м;
• если проводка осуществляется по полу из деревянного покрытия, её не пропускают поверх лаг, а крепят в специально сделанных отверстиях, обработанных средствами, предотвращающими возгорание;
• при монтаже на бетоне, толщина стяжки сверху гофры должна быть более 3 см;
• соединение проводов запрещено выполнять в виде скруток, концы кабеля выводят в соединительные коробки.
• соединения в коробках недоступных к обслуживанию должно быть выполнено сваркой, пайкой или опрессовкой (ГОСТ Р 50571.5.52-2011, п. 526.3)

Плюсы

Электрическая проводка в стяжке проста в исполнении и не требует специальной квалификации. Самый трудный момент – это затяжка кабеля в трубу. И если вы будете делать распредкоробки в стяжке, то они будут необслуживаемыми, поэтому необходимо предусмотреть возможность выполнить соединения одним из описанных выше способов.

Данный способ позволяет:

• избежать штробления стен;
• исключить случайное повреждение электропроводки при ремонтных работах, подвешивании картин, полок и прочего;
• сэкономить на объеме кабеля, в сравнении с прокладкой по стенам;
• потратить меньше времени и финансов на работу, так как не нужно штробить стены или наносить толстый слой штукатурки.

Минусы

Отрицательными сторонами монтажа проводки по полу являются следующие моменты:

• При обрыве цепи возникает сложность в нахождении проблемной зоны под полом, поэтому приходится полностью вытаскивать кабель из аварийного участка и заменять его новым проводником. При этом учтите что зачастую это сделать затруднительно.
• Увеличиваются денежные траты на закупку гофры или трубы, так как монтаж без них в этом случае недопустим.
• Несоответствующие нормам пожарной безопасности гофра и кабель может стать причиной преждевременного выхода из строя питающей сети.
