Какой материал выбрать для водостока
Элементы, из которых собирается водосточная система, могут изготавливаться из различных материалов. Рассмотрим их краткие характеристики.
Металлические детали
Могут быть выполнены из жести, оцинкованной стали и других металлов. Главным преимуществом можно считать относительно невысокую стоимость. Недостатков же значительно больше. При контакте с влагой элементы начинают ржаветь. Причем защитный цинковый слой не всегда этому препятствует, поскольку сам окисляется под воздействием кислотных дождей.
Жестяные детали довольно хрупкие и могут лопаться при замерзании воды. Еще один минус – шум, который производит вода, попадающая в металлические желоба. Срок службы такого водостока – порядка 10 лет, что совсем немного.
Водосточные системы из пластика очень легки, прочны, устойчивы к коррозии, невосприимчивы к химическим воздействиям и служат около полувека
Пластиковые элементы
Изготавливаются из ПВХ. Такие детали не поддаются коррозии, практически нечувствительны к воздействию химических соединений, стойко переносят всевозможные погодные влияния и устойчивы к воздействию уф-излучения. Они просты в монтаже, отличаются небольшим весом и достаточно устойчивы к различным механическим повреждениям.
При грамотном монтаже и качественном регулярном уходе пластиковые водостоки прослужат порядка 50 лет. Есть у пластика и недостаток. Это значительное расширение под воздействием высоких температур. Поэтому пластиковые детали не стоит использовать в регионах с широкой амплитудой среднегодовых температур.
Изделия из металлопластика
Такие водостоки удачно сочетают в себе все достоинства ПВХ и металлических изделий. Они представляют собой элементы из металла, покрытые пластиком. Для основы чаще всего берется оцинкованная сталь, а в качестве покрытия – пластизол или пурал.
Металлопластиковый водосток прочный, он не корродирует, не деформируется под влиянием перепадов температур, выдерживает значительные нагрузки. Срок службы таких изделий – около 50 лет. Единственное, чего может опасаться владелец металлопластикового водостока — механические повреждения системы.
Детали из меди
Несмотря на то, что медь относится к металлам, водостоки, собранные из этого материала существенно отличаются от своих металлических аналогов. Особые свойства меди позволяют таким конструкциям не реагировать ни на климатические ни на химические воздействия, стойко переносить нагрузки, быть устойчивыми к ультрафиолету.
Кроме того, медные детали не подвержены коррозии. Все это делает медь почти идеальным материалом для водостока. Однако такие детали стоят достаточно дорого, поэтому используются они не часто. Чаще всего их монтируют на медных или черепичных крышах.
Медные водостоки очень красивы, долговечны и прочны, однако их высокая стоимость делает такие системы мало распространенными
Монтируем желоба
Следующий пункт инструкции по монтажу металлического водостока – установка желобов. Начинайте с самого нижнего по уровню (того, что с воронкой). Устанавливайте их друг за другом с небольшим нахлёстом 2-3 см. Фиксируйте держателями – для этого на них есть специальный лепесток, который загибается внутрь жёлоба.
Между собой, а также с угловыми элементами, желоба скрепляем с помощью соединителя с резиновым уплотнением. Короткий фланец соединителя цепляем за внутренний край жёлоба и прижимаем к нему деталь. Передний крючок надеваем на внешний край жёлоба и закрываем замок.
Торцы желобов, если они не соединяются в замкнутый периметр, закройте заглушками. Это можно сделать с помощью обычной киянки, без дополнительного крепежа.
Важно: Для дополнительной изоляции все соединения промазывайте кровельным герметиком
Обратите внимание: не силиконовым, а именно кровельным – на каучуковой или битумной основе
Крепление водосточной трубы к стене при прокладке водостока сверху вниз
Как правило, водосточные трубы монтируют сверху вниз с установкой колена, муфты и слива кверху раструбом. Последовательность проведения монтажа такова:
- Определяется, где будет зафиксирован верхний кронштейн. В расчет принимаются показатели ширины свеса крышного карниза и размеров трубного колена. При вынесенной на значительное расстояние от стены приемной воронке водосточного желоба стоит прибегнуть к применению на водосточной трубе изгиба, позволяющего подвести ее поближе к стене. Для выполнения изгиба можно воспользоваться фасонным элементом (коленом с определенным углом) или коротким отрезком трубы.
- Установив верхний кронштейн, с помощью отвеса намечается вертикаль, на протяжении которой производится разметка мест для установки прочих крепежных элементов для фиксации водосточной трубы. Предполагаемое расстояние между креплениями составляет около 1000 мм.
- По завершении размещения кронштейнов монтируется отвод, обеспечивающий подачу воды, поступающей из желоба, проходя водосборную воронку, в водосточную трубу.
- Заведя верхний конец водосточной трубы в фигурную часть, выставляют ее по вертикали с помощью отвеса и крепят к стене хомутами. Одно из креплений рассматривается как фиксирующее, прочие – в качестве направляющих. Производители некоторых водосточных систем настоятельно рекомендуют применять хомуты – компенсаторы теплового расширения. Крепление хомута производится под соединителем, куда заводят последующую трубу.
- На нижнем конце закрепленной посредством хомутов трубы производится установка сливного колена. При этом от нижнего края до отмостки расстояние составит 250-300 мм. При наличии дренажной системы или ливнеприемника нижний конец водосточной трубы заводят туда напрямую.
Самодельные патрубки водостока из жести
Чтобы изготовить прямой патрубок водостока из жести, отмеряют по размерам длины и ширины кусок оцинковки и обрезают ножницами по размеченным линиям.
Напильником тщательно зачищают кромки от заусенцев, обрабатывают их до гладкого состояния. По длинной стороне загибают в одном направлении обе кромки листа на ширину 10-15 мм.
Последовательность работы в процессе создания прямого патрубка водосточной системы из оцинкованной стали (из меди) своими руками. Главный инструмент – деревянный молоток жестянщика
На жёстко закреплённой трубе подходящего диаметра обстукивают оцинкованный лист до придания ему круглой формы. Затем накладывают загнутые ранее кромки одна на другую.
Пользуясь деревянным молотком и металлическим прямоугольным бруском, «заворачивают» кромки в замок. Тщательно обстукивают молотком вдоль шва до получения надёжно спрессованного соединения. Выравнивают форму изделия на трубе-болванке, стараясь получить цилиндр, близкий к идеальному кругу.
Пример изготовления прямого патрубка водостока из оцинкованного металлического листа. Правка под круглую форму осуществляется при помощи обычной металлической трубы подходящего диаметра
Обладая навыками изготовления прямых водосточных патрубков из оцинковки, несложно освоить технологию производства приёмных воронок и других деталей системы. С тем же успехом мастера-самоучки делают кронштейны под металлические желоба и для крепления водосточных труб.
Здесь методика производства совсем проста. Для дела потребуются слесарные тиски, молоток, напильник, дрель, рулетка, карандаш и полоса мягкой стали сечением 20х1,5 мм.
Так своими руками делают кронштейны для металлических водосточных систем. Под круглые желоба и трубы достаточно толщины металлической полосы 1,5 мм. Под квадратные водостоки 3-4 мм
Технология изготовления стального (медного) кронштейна:
- Отрезать кусок стальной полосы длиной 300 мм.
- Обработать напильником торцевые части.
- Отступить от любого конца 10 мм, сделать загиб под 90º.
- Последовательно перемещая полосу и фиксируя в тисках, выгнуть её дугой под размер радиуса желоба.
- На оставшейся прямой части полосы высверлить отверстия под фиксатор и крепёж.
Точно так же делаются кронштейны для водосточных труб, но уже в виде хомута, состоящего из двух полос овальной формы, загнутые торцевые кромки которых дополнены отверстиями под стяжку болтами.
На нашем сайте есть несколько статей с подробными инструкциями по изготовлению водостоков для крыши, рекомендуем ознакомиться:
- Водостоки для крыши своими руками: инструкция по самостоятельному изготовлению системы водоотвода
- Как сделать водосливы для крыши: рекомендации по обустройству водоотвода своими руками
Водосточная система, изготовленная своими руками
Конечно, чаще всего люди приобретают и устанавливают уже готовые конструкции. Сегодня есть множество вариантов изготовления водостока своими руками из различных подручных материалов. Такое решение чаще всего основывается не на желании сэкономить, а с целью декорирования частного дома.
Отличной идеей является изготовление водостока из древесины, но при условии правильного выбора и его обработки. Такая система отвода ливневой воды прослужит вам больше десяти лет. Подходят такие породы дерева, как сосна, пихта и лиственница.
Очень редко, по причине негативного воздействия на здоровье человека, но все встречается система отвода ливневых вод, изготовленная из свинца.

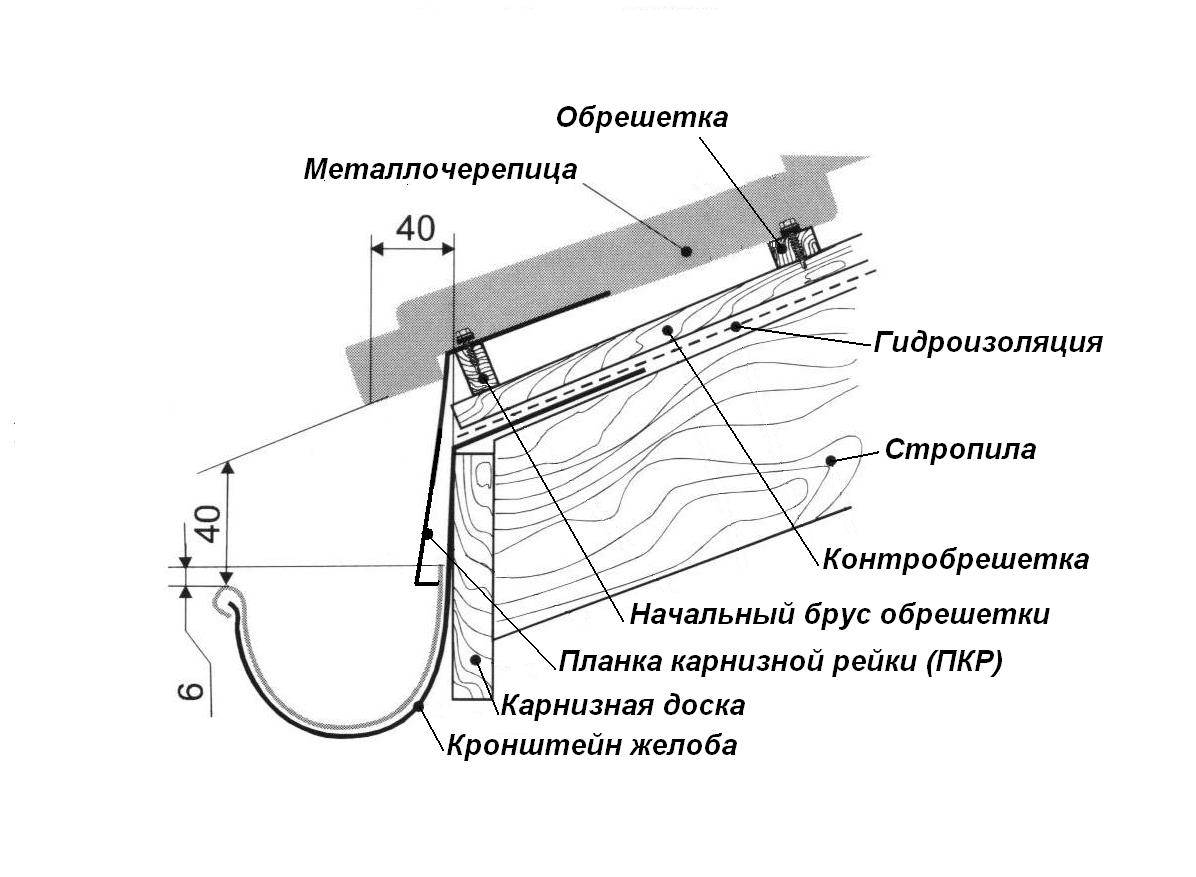

Чертеж конструкции с размерами водостока для крыши
Хотя он и достаточно практичен, но его существенный недостаток снижает его распространённость.
Победителем среди всех является водосток, созданный из оцинкованной стали, так как он отличается небольшой стоимостью и безвредностью. Но он достаточно трудно обрабатывается и его срок службы не превышает десять лет. Что касается долговечности, то тут нет равных водостоку, созданному из керамических деталей, так как его период службы достигает столетий.
Для того чтобы сделать водосток из листов оцинкованной стали своими руками, вам потребуются:
- ножницы по металлу (если вы будете делать металлическую систему отвода ливневых вод);
- молоток;
- маркер для нанесения разметки на лист металла;
- листы оцинкованной стали (приблизительно 0,5 миллиметров толщиной);
- плоскогубцы.
Схема размещения водостоков вокруг здания
Обратите внимание на то, что ширина заготовки обязательно должна превышать диаметр трубы на полтора сантиметра, потому что эта разница необходима для соединения краёв листа. Прежде всего, необходимо сделать выкройку на металлическом листе. Начертите на заготовке прямую линию, на одной из сторон она будет составлять полсантиметра, а на другой – сантиметр
Начертите на заготовке прямую линию, на одной из сторон она будет составлять полсантиметра, а на другой – сантиметр.
После этого нужно загнуть лист металла, используя плоскогубцы, причём ту сторону, которая меньше – под небольшим углом, а оставшуюся – под углом в девяносто градусов. После этого заворачиваем более высокий край и соединяем края нашей заготовки, меньшая сторона должна войти в большую.
Процесс монтажа кронштейнов для водостока
Дальше необходимо немного подмять при помощи молотка трубу, для того чтобы её можно было соединить с другой трубой.
Теперь нужно сделать жёлоб для водосточной системы, а для этого вам потребуется специальное оборудование, но можно попробовать сделать это вручную, хотя эффект будет не тот. Итак, для начала вам необходимо будет вырезать заготовку из трубы или дерева, а потом положить на неё металлический лист и при помощи киянки постараться придать ей необходимую форму.
Дальше переходим к процессу установки водостока:
- Определяем отправную точку, которая располагается на максимальной высоте.
- Устанавливаем кронштейн жёлоба.
- Выполняем закрепление жёлоба.
- Устанавливаем воронку, которая должна располагаться на самой нижней точке между кронштейнами.
- Соединяем воронку с трубой (при необходимости делаем это с помощью углового жёлоба).
- Фиксируем трубу водостока при помощи хомутов.
- Закрепляем внизу трубы слив.
- Устанавливаем систему антиобледенения водостока.
Желоба и сливные трубы
Устройство водосточной системы на скатных крышах, как уже стало понятным, ведется с использованием желобов. Они имеют свою классификацию:
- Карнизные. Их монтаж своими руками осуществляется вдоль карниза крыши;
- Парапетные. Их монтаж своими руками осуществляется между парапетными стенами. Надо сказать, что такая конструкция встречается довольно редко;
- Разжелбковые. Отводят жидкость к парапетным желобам.
Становится понятным, что для устройства обычной системы водостока правильно будет использовать пластиковые или металлические элементы карнизного типа.
Кроме всего прочего, различаются желоба и по своей форме:
- Рельефные;
- Прямоугольные;
- Полукруглые.
Устройство стока своими руками, как правило, осуществляется с использованием обычных полукруглых желобов. Рельефные же рекомендовано установить только там, где есть необходимость защитить весь сток от грязи, листьев и иного мусора.
Простое устройство водостока
Что касается материла с квадратным сечением, то его правильно будет установить на зданиях, которые находятся в регионах с повышенным уровнем осадков. Все дело в том, что желоба прямоугольного сечения имеют очень высокую пропускную способность.
Правильно будет сделать сток воды на солнечной стороне здания.
Совет! Сечение сливных труб должно быть такое же, как и сечение желобов.
В том случае, когда общая площадь сбора влаги превышает 200 квадратных единиц, трубы должны иметь квадратное сечение по причине, которая была указана выше. Для малых площадей гост определяет следующие соотношения площади к диаметру трубы, чтобы можно было правильно подобрать их на каждый отдельный случай:
- Площадь до 30 кв. м предполагает сделать сток из труб с диаметром в 8 см;
- Площадь до 50 кв. м. предполагает сделать сток из материала сечением в 9 см;
- Площадь до 125 кв. м предполагает установить сток из материала диаметром в 10 см.
Монтаж водостока
Перед началом работы нужно произвести расчет, сколько воды требуется отводить с кровли
Обратите внимание, что на сам процесс монтажа этот показатель не влияет, но необходим при выборе определенной готовой водосточной системы (Hunter, Galeco и прочие)
Пошаговая инструкция, как сделать монтаж ливневой водосточной системы своими руками:
Первыми устанавливаются кронштейны. Крепления устанавливаются на лобовой доске. Чтобы все крюки были расположены на нужном уровне, рекомендуем после установки первого из них протянуть нить. Согласно правилам СНиП минимальное расстояние от самой нижней рейки должно быть не более 25 мм; Технология монтажа креплений обязательно включает в себя учет уклона всей системы. На каждые 10 метров нужно делать наклон до 5 см. Получается, после установки кронштейна, определяете место монтажа следующей детали и монтируете её на 5 см ниже, чем предыдущий; Рекомендации специалистов по монтажу кронштейнов: Обязательно нужно соблюдать среднее выбранное расстояние
В сезон дождей или оттепели через водосток будет проходить большое количество воды, поэтому важно, чтобы он был максимально жестко закреплен; В среднем шаг крюков составляет не более половины метра; Общий уклон нужно делать постепенно, без резких переходов. Далее, в местах установки труб нужно монтировать водоприемные воронки
Они бывают прямоугольного и круглого сечения
Далее, в местах установки труб нужно монтировать водоприемные воронки. Они бывают прямоугольного и круглого сечения
Есть разные способы их монтажа. Например, для пластиковой конструкции используется специальный клей, а для металлической – фиксаторы;
В приемных желобах нужно обязательно установить решетку, которая поможет защитить стоки от грязи, опалых листьев и прочего сора; Осталось соединить водосточные желоба и кронштейны. Трубы вдеваются в крепежи при помощи пазовых отверстий. Такие есть в системах Технониколь. Нужно зажать трубу до щелчка;
Для оцинкованной стали и ПВХ- сайдинга (Plastmo, Murol) нужно использовать резиновые заглушки. Эти детали помогут обеспечить нужную работу системы. Они надеваются на самый конец желоба;
Руководство для строителей утверждает, что нужно обязательно закрепить после установки желоба между собой. Для этого понадобятся специальные муфты и уплотнители, которые повысят эффективность и жесткость системы;
После к панелям крепятся водосточные колени. Эти части отвода помогут обеспечить сток воды с крыши под определенным углом и соединить между собой различные части системы. Правила их установки гласят, что расстояние между трубой и стеной должно быть не более 35 мм;
Далее, схема закрепляется как конструктор. До самого низа системы колени вдеваются друг в друга и укрепляются хомутами. Если вы используете металлопрофиль (Ruflex, Альта-Профиль или Rainway), то обязательно нужно дополнительно установить кронштейны для повышения жесткости водостока; Нужно отметить, что хомуты для монтажа водостока на стену дома отличаются от стандартных. Их можно прикрепить к кирпичам или пеноблокам при помощи дюбелей и саморезов; Последним шагом для монтажа водосточной системы для шиферной или черепичной кровли – это установки отлива. Он представляет собой повернутое в другую сторону колено. Чтобы после не пришлось производить демонтаж, Вам нужно заранее рассчитать расстояние края слива до стока. Оптимальным считается 30–35 см.
Советы от профессионалов по монтажу водостока:
- Перед началом работы нужно обязательно подготовить поверхность. Доски обработайте антисептиками и лаками для продления их долговечности;
- Если кровля требует ремонта, то перед установкой водосточной системы нужно его закончить. Иначе протекающая крыша негативно будет сказываться на эффективности работы слива;
- Если Вы не можете справиться с задачей самостоятельно, то можно обратиться к специалистам за помощью. Вызов бригады будет стоить около 10 000 рублей за объект.
Какой металл предпочтительнее?
Выбор материала для металлической водосточной системы относительно невелик: оцинкованная сталь, медь, сплав цинка с титаном. Первый материал экономичный и самый популярный из всей группы, но, с точки зрения долговечности эксплуатации, подходит далеко не в любом ассортименте.
К примеру, толщина покрытия цинком металлического листа 2 класса составляет 5-10 мкм. Этой защиты хватит не более чем на 10 лет эксплуатации.
Водосточная система из оцинкованной стали
Металлические водосточные стояки
Элитарный медный вариант
Оцинкованный водосток с полимерным покрытием
Совсем иное дело оцинкованная сталь с полимерным напылением. Этот материал по свойствам долговечности не уступает красной меди. Но изготовить самостоятельно детали из таких листов без повреждения полимерного слоя проблематично.
Опять же остается только покупать готовую продукцию или выбрать в качестве материала медный лист. А металлические водостоки из меди, а тем более цинко-титановые, требуют солидных капитальных вложений.
Водосточная система Docke как установить и определить размеры
Советы специалистов
Для безупречного функционирования водосточной системы необходимо правильно выполнить ее монтаж. Несмотря на то, что все системы примерно выглядят одинаково, следует внимательно изучить и применить на практике инструкцию от производителя.
При установке водоотвода с крыши в регионах со значительным количеством выпадающего снега следует позаботиться о монтаже снегозадержателей на скользких типах кровли.
В некоторых случаях эффективным можно назвать обогрев системы с помощью электрического кабеля.
Модульные системы отведения воды с крыши во многом упрощают монтажные работы, что позволяет самостоятельно выполнить установку водостока. При этом достаточно обладать минимальными строительными навыками. Главной задачей монтажного процесса является правильное размещение кронштейнов.
Зачем нужен водосток
Атмосферные осадки скапливаются на поверхности кровли, из-за чего со временем происходит её разрушение. В особенности этому подвержены здания с односкатной или плоской крышей. Конечно, можно изначально построить стропильную систему под определенным углом, благодаря которому стоки будут естественным способом отводиться с поверхности дома. Но тогда может произойти подмывание фундамента, из-за сильного потока вод с крыши.
Фото — водосток для дома
Преимущества использования водостока:
- Повышение эффективности самоочищения кровли. При правильной установке, независимо от материала покрытия, обеспечивается максимальный отвод жидкости;
- Защита здания от подмывания. Вы можете направить трубы сливов в дренаж или в сад на даче, что поможет защитить фундамент постройки;
- Продление долговечности металлической и битумной крыши. Независимо от материала покрытия, он разрушается от продолжительного воздействия влаги.
Качество покрытия не зависит от используемого материала. Дело в том, что в определенных условиях нужно использовать металлопрофиль Модерн (при большом количестве сточных вод), а в некоторых – пластик (если Вы живете в регионах с резкими перепадами температур). Иногда применяются также сендвич-панели.
Фото — сток воды с напором
Как установить в водосток греющий кабель
Чтобы вода в водостоке не замерзла зимой, систему оснащают греющим кабелем. Это лишь один из элементов общей системы обогрева. Работа выполняется комплексно, вместе с установкой кабеля по краю ската, в водосточных трубах.
Монтируют греющий провод прямо в желобе. В местах поворота под углом рекомендуется резать кабель и соединять муфтами. Внутри желоба провод фиксируют специальной монтажной лентой поперек.
Шаг крепления зависит от характера кабеля. Резистивный фиксируют через каждые 25 см, саморегулируемый – каждые 50 см. Для крепежа можно использовать термоусадочную трубку. Места крепления герметизируются.
Водосточные трубы и колена
Чтобы смонтировать стояки, потребуется целый набор элементов. Это:
| колена; | |
| соединительные трубы; | |
| водосточные трубы; | |
| сливные колена; |
|
| крепления на стену для труб. |
|
Итак, чтобы обойти карниз здания при монтаже металлической системы водостоков, к выпускной воронке присоединяется колено, затем соединительная труба и ещё одно колено. Далее всё это переходит в водосточную трубу. Изначально у соединительной трубы есть обжим с двух сторон, но по факту вам может понадобиться не вся труба, а только её часть. Поэтому после того, как вы отпилите кусок необходимой длины, придётся немного уменьшить её диаметр с отрезанной стороны, чтобы труба вошла в колено. Для этого придётся поработать клещами «гофра» или обычными плоскогубцами.
Варианты обогрева водосточной системы
Отсутствие системы антиобледенения приводит к образованию протечек в сточных конструкциях, разрушению фасада и фундаментного основания здания. Но главная опасность кроется в висячих наледях, которые при падении могут угрожать здоровью и жизни людей.
Для устранения обледенения и возможного повреждения водостоков, а также предотвращения протекания кровельного материала, осуществляется установка надежной системы обогрева.
Современная система антиобледенения поддерживает внутреннюю температуру нагрева конструктивных элементов водостоков и кровли выше 0. Она имеет достаточно простое и эффективное устройство, состоящее из нагревательных резистивных и саморегулирующихся кабелей.
- Кабель резистивный. Стандартный нагревательный элемент, который состоит из металлической токопроводящей жилы и термоизоляции. Он имеет постоянное сопротивление, постоянную температуру подогрева и стандартную мощность.
- Кабель саморегулирующийся. Элемент для обогрева кровель и водосточных систем представляет собой нагревающую матрицу для регулировки температурного режима, термоизоляции (внутренней и наружной) и оплетки.
Обогрев водостоков может быть: наружным – монтаж кабеля осуществляется в нижней части кровельного ската, внутренним – кабель устанавливается внутрь жёлоба и трубы.
Правильная водосточная система
Дренаж кровли должен быть равномерно распределен и расположен в низких точках крыши или в том месте, где накапливается вода. Чтобы определиться с размером сливных труб, следует рассчитать площадь поверхности крыши. Также потребуется знать примерный среднечасовой уровень осадков в месте расположения дома.
Затем можно выбрать водосточную систему под конкретные параметры. Информация по системе и ее соответствие требуемым параметрам должны быть получены от производителя. Выбор дренажного трубопровода для кровли осуществляется по принципу: «Размер должен быть достаточным, чтобы регулировать объем воды, подлежащей осушению».
Выводы и полезное видео по теме
Производители водосточных систем заботятся о правильном монтаже своей продукции, поэтому все чаще выпускают видеоролики, помогающие понять все нюансы установки:
Если сравнивать технологии монтажа водостоков (круглых и прямоугольных), устройство прямоугольных систем выглядит сложнее. Отличаются размерами и конфигурацией некоторые детали. Например, толщина полос кронштейнов под прямоугольный желоб обычно берётся не меньше 3-4 мм.
Однако с эксплуатационной точки зрения, прямоугольные системы более предпочтительны. При экономии в 10-15% относительно монтажа круглых водостоков, они обеспечивают большую пропускную способность.
У вас есть личный опыт установки металлических водостоков для крыши? Хотите поделиться опытом или задать вопрос по теме статьи? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке.
