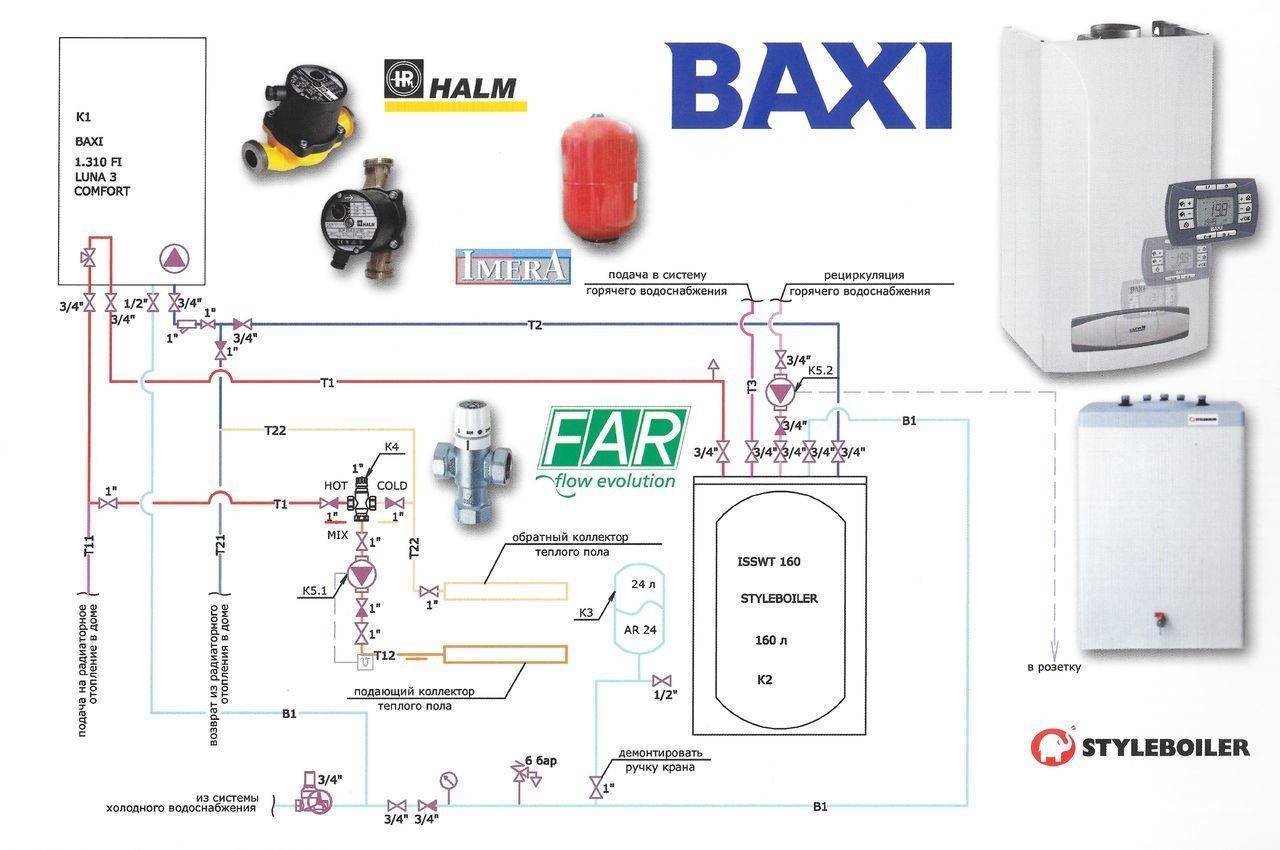

Монтаж газовых котлов Baxi: схема подключения и инструкция для настройки

Схемы подключения термостатов ZONT H-1, H-2, H-1V к котлам BAXI в режиме OpenTherm

Батареи разогреваются буквально за несколько минут. В двухконтурных сериях трехступенчатый клапан меняет приоритет ГВС и отопления в зависимости от нужд потребителя. Реализовано это за счет того, что внутри трубки, по которой течет жидкость из системы отопления, есть еще одна трубка меньшего диаметра, по которой протекает водопроводная вода. Кран слива; На видео схемы подключения двухконтурного газового котла видно, что включение в систему бойлера не представляет сложности. Система работает таким образом: в котле нагревается теплоноситель, по подающему трубопроводу газ подается в радиатор, а остывший теплоноситель уже по другому трубопроводу обратному возвращается в агрегат. Рассмотрим компактные и удобные настенные модели, популярные на рынке. Можно подключить датчик, который будет измерять температуру снаружи воздуха. Если дом находится рядом с более высоким зданием, необходимой тяги добиться бывает невозможно. Все настройки должны выполняться работниками сервисных организаций. Работы по подключению системы удаления продуктов горения: — узел подключения системы состоит из вертикального выходного отверстия, в которое вставляется переходник дымохода. Вентилятор; 3

Читайте дополнительно: Нормы испытаний и измерений электрооборудования

Выбор мощности котла

При необходимости подбора оборудования и для отопления и для ГВС больше внимания стоит обращать на подготовку горячей воды. В таком случае если отапливаемая площадь не превышает 200 м2, подбирают мощность оборудования именно по производительности по горячей воде. При этом, выбранная мощность  чрезмерна для площади, она не будет мешать работе оборудования: все горелки модулируемые и при номинальной мощности 24 кВт могут работать на 9 кВт без ущерба для работоспособности. Вред оборудованию наносит как раз длительная работа на пределе возможностей. Вот тогда могут начаться проблемы.

При выборе мощности для площади менее 250 м2 больше внимания обращайте на производительность котла по ГВС (кликните по картинке для увеличения размера)

Если одновременно нужно будет обеспечивать не одну ванну, то в этом случае требуется дополнительное специализированное оборудование — бойлеры, так как основное назначение этого – отопление, а не обеспечение горячей водой.

Вообще, для правильного подбора мощности отопительного котла необходимо провести теплотехнические расчеты, которые учтут и площадь вашего дома, и материал, из которого он изготовлен, и степень его утепления. И по рассчитанным теплопотерям можно уже будет однозначно подобрать оборудование.

Какие серии и модели относятся к двухконтурным

Фирма Baxi представляет несколько серий двухконтурных агрегатов.

В их число входят:

• Slim. Серия напольных котлов с чугунным первичным теплообменником, мощность которых составляет от 15 до 62 кВт. Имеют возможность переключения на режим обычного отопления и на систему теплого пола. Полный набор функций, возможность дистанционного управления с помощью пульта (приобретается отдельно).
• Nuvola. Настенные котлы мощностью 24, 28 и 32 кВт с открытой или закрытой камерой сгорания. Комплектуются съемным пультом управления, который можно установить в удобном месте. Особенностью серии является нагревательный бак с магнитным анодом, который позволяет работать с жесткой водой без вредных последствий для внутренних поверхностей трубопроводов и емкостей.
• Luna. Серия представлена моделями мощностью 24,25,28 и 31 кВт. Котлы этой линейки самые дорогие, но оценка пользователей не самая лестная. При большом наборе функциональных возможностей отмечается недоработанность конструкции и частые отказы различных узлов.
• Eco. Имеются две серии, 4 и 5 поколений с закрытой турбированной горелкой. Мощность установок составляет 10, 18 и 24 кВт, наличие полнофункционального первичного теплообменника и пластинчатого вторичного из нержавейки. Примечательно, что все котлы представляют собой одну и ту же конструкцию, только в разных моделях программным способом ограничена мощность.
• Main. Качественные котлы с компактными размерами корпуса, цифровым дисплеем, широким набором возможностей. Мощность моделей составляет 15, 18 и 25 кВт. Все установки снабжены встроенным водяным фильтром. Основная особенность моделей — битермический теплообменник, который имеет высокую эффективность нагрева и позволяет заметно экономить топливо.

Все модели и серии котлов Baxi имеют схожую конструкцию и комплектацию, отличаясь друг от друга только отдельными элементами.

Подключение 1 клапана

Подключение 2 клапанов

Узел газопровод-горелка отрегулирован на заводе на номинальный и сниженный расход газа (см.

характеристики газа на стр. 4).

Если давление на инжекторах необходимо изменить, проводится следующая операция:

открутите находящийся на газовой рампе винт регулировки давления на инжекторах и установить нужное давление с помощью манометра

Регулировка и проверка

Отрегулировать сначала номинальное, а затем минимальное давление.

Регулировка номинального давления влияет на регулировку минимального давления. Запрещается устанавливать номинальное давление выше указанного в руководстве.

Устройство и принцип работы

Современный двухконтурный газовый теплогенератор представляет собой довольно сложную конструкцию, включающую в себя множество отдельных элементов, слаженную работу которых обеспечивает электронный блок управления.

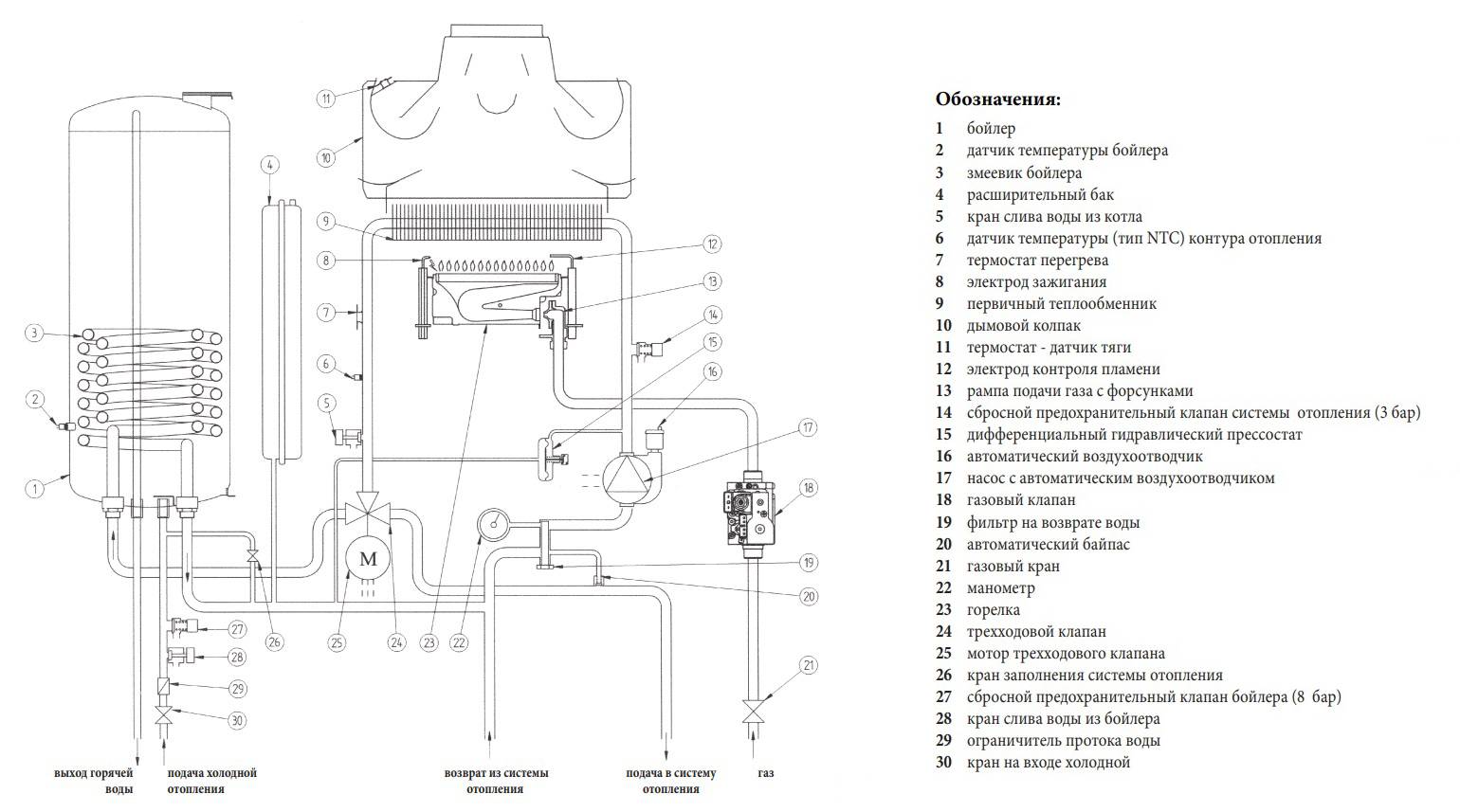

Конструкция газового котла

Независимо от эксплуатационных характеристик, двухконтурная установка состоит из следующих основных модулей:

• Газовой горелки, которая может быть установлена как в открытой, так и в закрытой камере сгорания. Благодаря именно этому элементу, происходит нагрев теплоносителя в отопительном контуре и контуре ГВС. Автоматическая система управления (АСУ) регулирует интенсивность сгорания топлива, что позволяет поддерживать температуру теплоносителя в заданных пределах.
• Камеры сгорания, открытого или закрытого типа. При использовании закрытой камеры над ней располагается вентилятор, обеспечивающий подачу воздуха в зону горения и удаление продуктов сгорания.
• Циркуляционного насоса, с помощью которого осуществляется принудительная циркуляция теплоносителя по отопительному контуру и трубопроводам ГВС.
• Трехходового клапана, предназначенного для переключения агрегата на контур ГВС.
• Основного теплообменника. Этот элемент располагается в камере сжигания над газовой горелкой. При прохождении теплоносителя по внутреннему сечению теплообменника происходит интенсивная передача тепловой энергии от стенок теплообменника теплоносителю. В современных газовых котлах этот модуль может быть изготовлен из нержавеющей или оцинкованной стали, в некоторых моделях премиум класса используются медные теплообменники.
• Вторичного теплообменника, обеспечивающего нагрев проточной воды.
• Автоматической системы управления, регулирующей интенсивность горения, температуру теплоносителя. Именно электронный блок управления обеспечивает своевременный розжиг горелки, включение и отключение элементов агрегата, обеспечивает возможность автономной работы котла.

Патрубки подачи холодной воды, газа, отвода горячей воды и теплоносителя отопительной системы расположены на нижней панели корпуса прибора.

Принцип работы двухконтурного газового теплогенератора

Отличительной особенностью двухконтурных котлов является то, что смешивание теплоносителя с проточной водой контура ГВС невозможно ни при каких обстоятельствах. Заполнение отопительной системы теплоносителем производится через специальную горловину, а подогрев проточной воды осуществляется за счет циркуляции части теплоносителя во вторичном теплообменнике.

Поскольку одновременное функционирование агрегата в двух режимах невозможно, рассмотрим работу системы в режиме отопления и в режиме горячего водоснабжения.

Режим отопления

Если котел подключен к отопительному контуру, суть его работы сводится к следующему: циркуляционный насос обеспечивает перемещение теплоносителя по трубопроводам отопительной системы. При включении газовой горелки происходит постепенный нагрев теплоносителя за счет интенсивного теплообмена со стенками теплообменника. По достижению заданных температурных параметров электронный блок управления перекрывает подачу газа. При снижении температуры в отопительной магистрали происходит повторный розжиг горелки.

При наличии в доме температурного датчика АСУ будет корректировать работу системы с учетом полученных от него данных. Все тепло выделяемое горелкой, в этом случае, расходуется на отопительный контур, а положение трехходового клапана исключает попадание теплоносителя во вторичный теплообменник. В зависимости от типа камеры сгорания отработанные газы могут выводиться как через естественный дымоход, так и принудительно.

Режим ГВС

Для перехода в режим подачи горячей воды достаточно открыть кран смесителя, при этом трехходовой клапан перекрывает циркуляцию теплоносителя по отопительной магистрали, а АСУ разжигает газовую горелку.

Трехходовой клапан обеспечивает поступление нагретого теплоносителя в теплообменник ГВС, где и происходит передача тепловой энергии от стенок теплообменника проточной воде. При закрытии крана трехходовой клапан возвращается в исходное положение, и установка переходит в отопительный режим, рассмотренный выше.

Однако следует помнить, что в случае длительной работы в режиме ГВС возможно снижение эффективности отопительной системы.

Технические и функциональные возможности

Котел baxi main four 24 представляет собой полноценное компактное газовое отопительное оборудование размерами 730x400x299 мм и весом 31 кг. Он имеет новую удобную цифровую панель управления, где расположен широкий жидкокристаллический дисплей, кнопки для проведения регулировки и легкой настройки режимов работы. Ясные и простые символы дают возможность показать все неисправности газовой, гидравлической и автоматической систем. Что же представляют собой эти системы? Рассмотрим их основные характеристики.

Газовая система

Устройство подсоединено

Газовая система котлов baxi main four 24 может функционировать на природном или на сжиженном газе. Адаптированная к современным капризам подачи газа в наших распределительных магистралях, она обеспечивает устойчивые эксплуатационные показатели даже при минимальном входящем давлении природного газа в 20 мбар.

Котлы обустроены запатентованной системой, которая обеспечивает регулирование подачи воздуха. В рабочих режимах отопления и горячего водоснабжения они снабжены опциями постоянной электронной модуляции пламени и плавного электроподжига.

Гидравлическая система

Надежную и простую работу гидравлической системы котла baxi main обеспечивает четкое взаимодействие между собой:

• биметрических теплообменников;
• энергосберегающего циркуляционного насоса;
• манометра;
• постциркуляционного насоса;
• автоматического байпаса;
• входного фильтра холодной воды.

Система работоспособна при минимальном давлении воды в контуре 0,15 бар и максимальном – 8 бар.

Температурный контроль

Значение символов на дисплее

Контроль температуры в газовых котлах baxi main four 24 проводится в двух различных диапазонах.

1. Для отопительной системы, в том числе «теплый пол» от +35 до +80 градусов.
2. Для системы горячего водоснабжения от +35 до +45 градусов.

Вся цифровая индикация котлов выводится на дисплей. Регулировку и поддержание параметров температур в двух контурах обеспечивают накладные температурные датчики типа NTC. В систему встроены:

• комнатный термостат;
• погодозависимая автоматика;
• программируемый таймер.

Обслуживание

Термостат для газового котла отопления Для того, чтобы создать максимально комфортные условия в помещении на отопительный период, система отопления должна быть сбалансирована и иметь возможность постоянного регулирования

Какое давление в расширительном бачке системы отопления Статья рассказывает о том, какое давление в расширительном бачке системы отопления закрытого типа, какое должно быть давление в расширительном бачке газового котла, как его можно проверить и изменить.

Давление в расширительном бачке двухконтурного котла baxi При организации систем отопления могут быть использованы различные варианты, но в последнее время большей популярностью пользуются системы закрытого типа, движение теплоносителя в которых происходит за счет работы циркуляционного насоса.  Именно для этого в системах отопления предусматриваются расширительные бачки.

Как настроить котел бакси на экономичный режим. Настройка комнатного термостата Рассматриваем возможности экономии газа при отоплении бытовыми настенными котлами. Принцип работы комнатного термостата и видео по подключению.

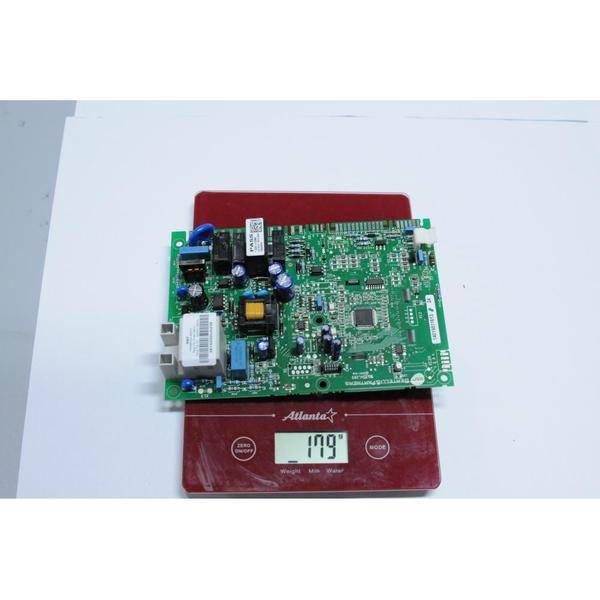

Ремонт электронной платы BAXI (бакси) Мы можем с уверенностью сказать, что плата газового котла BAXI подлежит ремонту на компонентном уровне, что в конечном итоге обойдется существенно дешевле. К исключениям можно лишь отнести случаи попадания воды на плату и неисправность процессора платы, которые из нашей практики составляют менее 10%.

Подключение дополнительных устройств

При монтаже газового котла Baxi может возникнуть необходимость подключить дополнительные устройства, такие как датчики и контроллеры

Для этого важно соблюдать определенные правила и рекомендации:

1. Подключение датчиков:

• Все датчики следует подключать в соответствии с инструкцией производителя.
• Рекомендуется использовать оригинальные кабели и разъемы для подключения датчиков.
• Перед подключением датчиков необходимо отключить питание котла и убедиться в безопасности проведения работ.

Подключение контроллеров:

• Контроллеры должны быть совместимы с конкретной моделью газового котла.
• Перед подключением контроллеров необходимо ознакомиться с инструкцией производителя и правильно настроить их в соответствии с требуемыми параметрами.
• Для подключения контроллеров следует использовать специальные порты и интерфейсы, указанные в документации котла.

Загрузка и настройка программного обеспечения:

Если необходимо загрузить и настроить программное обеспечение для дополнительных устройств, следует выполнять инструкции и рекомендации, указанные в документации производителя.
При загрузке программного обеспечения следует обратить внимание на версию и совместимость с моделью котла.

Важно помнить, что подключение дополнительных устройств может существенно повлиять на работу газового котла. При возникновении любых сомнений или проблем следует проконсультироваться с профессионалом или технической поддержкой производителя

Как выбрать терморегулятор Бакси

Термостаты и датчики к газовым котлам Baxi производит сама итальянская фирма, поэтому лучше всего выбирать именно их. Если такой возможности нет, необходимо искать термостат, подходящий по параметрам, которые обычно указаны в техпаспортах приборов. Уместно в таких случаях воспользоваться консультацией специалиста, хорошо знакомого с брендом Baxi.

Внимание! Тщательно проверьте совместимость термостата с газовым котлом, для которого он приобретается. Помните, что устройства одной фирмы взаимодействуют друг с другом лучше всего

При выборе термостата необходимо учитывать, используется ли котёл постоянно или только время от времени

Если в доме стоит недорогая модель агрегата, которая работает редко, то достаточно простого регулятора с минимумом функций

При выборе термостата необходимо учитывать, используется ли котёл постоянно или только время от времени. Если в доме стоит недорогая модель агрегата, которая работает редко, то достаточно простого регулятора с минимумом функций.

И наоборот, если отопление и ГВС нужны круглый год и используется дорогая модель агрегата, лучше установить программируемый терморегулятор.

А если в коттедже задействована система «умный дом», то очень кстати окажется возможность управления прибором через интернет.

Эта возможность реализована в большинстве продвинутых моделей.

Расчёт технических требований к термостату производится, исходя из требований к работе котла. Например, если хозяева утром уходят на работу и возвращаются только вечером, подойдёт термостат с программатором, который позволит снизить температуру отопления и расход горючего, пока в доме никого нет.

Новый аксессуар BAXI – управляйте комфортом при помощи телефона, планшета или компьютера

представляет новый долгожданный аксессуар к оборудованию BAXI – систему удаленного управления котлом ZONT H-1B со встроенным GSM модемом.

Управление котлом возможно с любого телефона, планшета или ПК, через бесплатные приложения для телефона или личный кабинет на сайте. В основной блок вставляется SIM карта любого оператора, обеспечивающего устойчивый приём.

ZONT H-1B можно подключать к котлу вместо комнатного термостата и получать удаленное управление температурой помещения. При подключении к моделям BAXI, имеющим интерфейс OpenTherm, пользователь получает гораздо более широкие возможности управления котлом. Пользователь может задавать несколько режимов отопления дома, и одним нажатием на своем смартфоне выбрать нужный режим в данный момент. При помощи удобного графического интерфейса можно составлять суточное и недельное расписание температуры в доме для наиболее оптимального расходования газа.

Общие возможности: — Поддержание заданной температуры в помещении по индивидуальному расписанию; — Контакт для подключения дополнительного датчика безопасности; — Установка до 10 датчиков температуры в разных помещениях; — Внесение в память устройства до 5-ти мобильных телефонов для СМС информирования о событиях; — Оповещение об аварии котла или отключении электричества; — Снижение потребления газа.

Дополнительные возможности при подключении через OpenTherm: — Управление мощностью газового котла в режиме модуляции газовой горелки; — Погодозависимое управление с автоматическим изменением температуры теплоносителя; — Управление температурой в контурах отопления и ГВС; — Контроль технических параметров котла; — Диагностика неисправностей с указанием кода ошибок и причин их возникновения.

Преимущества: — Конкурентоспособная цена; — Совместимость со всеми моделями BAXI и De Dietrich; — Широкие возможности управления микроклиматом помещения; — Расширенные и интуитивно понятные настройки пользователя; — Повышение безопасности за счёт оперативной обратной связи с котлом; — Возможность управления через OpenTherm или релейный разъём комнатного термостата; — Дружественный, удобный интерфейс; — Постоянно развивающееся программное обеспечение; — Простая настройка и регистрация устройства; — Удобное крепление как на стену, так и на DIN-рейку.

По вопросам закупок ZONT H-1B просим обращаться к официальным дилерам ООО «БДР Термия РУС» в России.

Подключение системы отопления

При монтаже газового котла Baxi необходимо также правильно подключить систему отопления. В этом разделе представлены основные этапы и рекомендации для правильного подключения системы отопления к газовому котлу Baxi.

1. Подготовительные работы:

• Проверьте достаточность числа радиаторов и их мощности для равномерного обогрева помещений.
• Убедитесь, что система отопления имеет достаточное количество расширительных баков и клапанов, обеспечивающих правильное давление и циркуляцию воды.
• Выключите котел и отсоедините его от электропитания.

Подключение трубопроводов:

• Подключите трубу подачи горячей воды к соответствующему входу на котле.
• Подключите трубу обратного теплоносителя к соответствующему входу на котле.
• Подключите трубы системы отопления к соответствующим выходам на котле.

Подключение насоса:

Убедитесь, что насос системы отопления работает корректно и подключите его к котлу согласно инструкции производителя.

Подключение расширительного бака:

Подключите расширительный бак к системе отопления и установите его на достаточном расстоянии от котла.

Проверка и испытание:

• Проверьте все соединения на герметичность и обеспечьте устойчивость трубопроводов.
• Запустите котел и проверьте работу системы отопления, убедившись в отсутствии утечек и надежности работы всей системы.

Правильное подключение системы отопления к газовому котлу Baxi позволит обеспечить эффективную и безопасную работу котла, а также оптимальный комфорт в помещении.

RU Руководство для пользователя Уважаемый покупатель…

• Изображение
• Текст

66

926.237.1 — RU

Руководство для пользователя

Уважаемый покупатель!

Мы убеждены, что приобретенное Вами изделие будет соответствовать всем Вашим требованиям. Приобретение

одного из изделий BAXI

отвечает вашим ожиданиям: хорошая работа, простота и легкость пользования.

Сохраните это руководство, и пользуйтесь им в случае возникновения какой-либо проблемы. В данном руководстве

Вы найдете полезные сведения, которые помогут Вам правильно и эффективно использовать Ваше изделие.

Элементы упаковки (пластиковые пакеты, полистирол и т.д.) необходимо беречь от детей, т.к. они представляют

собой потенциальный источник опасности.

Хотя это руководство мы готовили с большой тщательностью, в нем могут быть некоторые неточности. Если Вы

их заметите, просим вас сообщить о них, чтобы в будущем мы могли бы исправить данные неточности.

На котлах BAXI

нанесена маркировка СЕ. Котлы соответствуют требованиям,

изложенным в следующих нормативах:

— Газовый норматив 90/396/CEE

— Норматив по производительности 92/42/СЕЕ

— Норматив по электромагнитной совместимости 2004/108/СЕЕ

— Норматив по низким напряжениям 2006/95/СЕЕ

1.

Подготовка к установке………………………………………………………………………………….

67

2.

Подготовка к первому пуску……………………………………………………………………………..

67

3.

Пуск котла…………………………………………………………………………………………………..

68

4.

Регулирование комнатной температуры и температуры горячей санитарной воды..………….

69

5.

Описание кнопки (Лето – Зима – Только отопление – Выключено)

69

6.

Заполнение системы …………………………………………………………………………………….

70

7.

Выключение котла…………………………………………………………………………………………

70

8.

Перевод котла на другой тип газа …………………………………………………………………….

70

9.

Выключение на длительный период. Защита от замерзания (контур отопления)…………….

71

10.

Система безопасности: индикаторы и срабатывание………………………………………………

71

11.

Указания по уходу…..…………………………………………………………………………………….

71

12.

Общие сведения…………………………………………………………………………………………..

72

13.

Проверки перед установкой котла………………………………………………………………………

72

14.

Установка котла.……………….…………………………………………………………………………

73

15.

Габариты котла……………………………………………………………………………………………..

74

16.

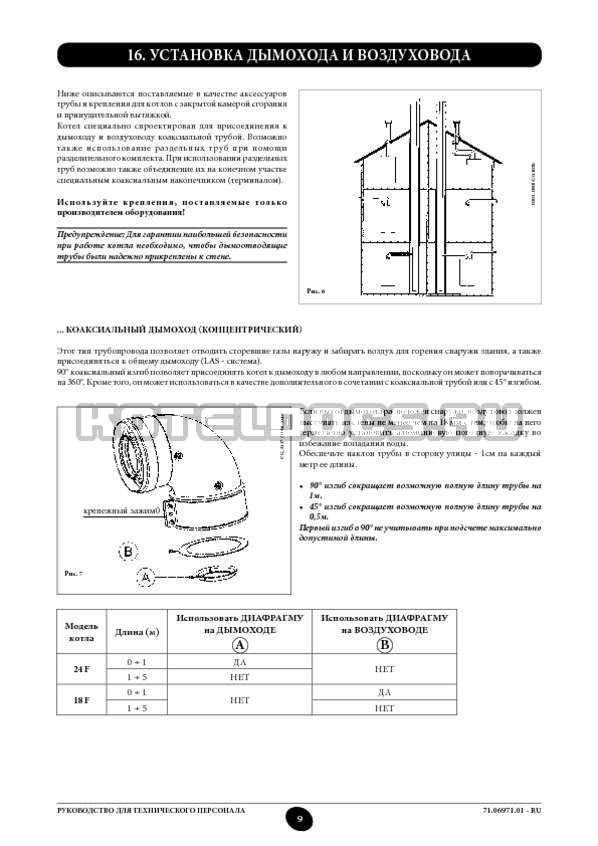

Установка дымохода и воздуховода ………………………………………..………………………..

75

17.

Подключение к электропитанию………………………………………………………………………..

79

18.

Подсоединение комнатного термостата.……………………………………………………………..

79

19.

Перевод котла на другой тип газа и настройки давления………………………………………….

80

20.

Вывод параметров электронной платы на дисплей котла…………………………………………

81

21.

Установка параметров……………………………………………………………………………….…..

82

22.

Устройства регулирования и предохранительные устройства……………………………………

83

23.

Расположение электрода зажигания и электрода-датчика пламени……………………………

84

24.

Контроль отходящих газов………………………………………………………………………………

84

25.

Характеристики расход/напор…………………………………………………………………………..

84

26.

Присоединение датчика уличной температуры……………………………………………………..

85

27.

Присоединение внешнего бойлера……………………………………………………………………

85

28.

Ежегодное техническое обслуживание……………………….………………………………………

86

29.

Чистка фильтра холодной воды………………………………………………………………………..

87

30.

Чистка известкового налета в контуре ГВС…………………………………………………………..

87

31.

Демонтаж вторичного теплообменника …………………………………………………………………….

87

32.

Функциональные схемы…………………………………………………………………………………..

88-91

33.

Схемы электрических соединений………………………………………………………………………

92-95

34.

Выписка из норм и правил EC для газовых котлов………………………………………………….

96

35.

Технические данные …………………………………………………………………………………….

98

Руководство для пользователя

Руководство для техНИческого пеРсоНала

Компания Бакси (BAXI S.p.A.

) является одним из европейских лидеров производства отопительных котлов и

высокотехнологичных систем отопления. Компания имеет сертификаты международной системы качества и организации

производства CSQ в области защиты окружающей среды (ISO 14001); контроля качества продукции (ISO 9001) и безопасности

(OHSAS 18001). Это подтверждает стратегическую направленность компании Бакси на заботу о здоровье и безопасности

собственных работников, доверия пользователей к произведенному товару и охране окружающей среды. Компания постоянно

занята улучшением всех вышеперечисленных аспектов для удовлетворения пожеланий своих клиентов

Самостоятельная чистка котла

Нужно слить воду, открутить кран справа. Если позволяет ситуация, лучше избавиться от воды в системе отопления. Поможет прибор Жель: он чистит систему. Подсоединяем прибор к трубам Бакси. Убираем крышку прибора, заливаем чистящую жидкость. Включаем прибор Жель. Несколько часов работаем: меняем направление промывающей жидкости. После двухчасовой очистки прибор отключаем, окручиваем кран. Когда жидкость уходит в прибор, убираем шланги. Выполняем соединительные операции котла и системы отопления. Описанная процедура продлит работу котла, уберет накипь, предотвратит засоры.

Чистим вторичный теплообменник

Снова прибегает к прибору для промывки. Совершаем операции подключения, включаем Жель. Газовый кран закрываем, открываем кран, подающий горячую воду. Выключаем очистительный прибор. Жидкость будет путешествовать по короткому контуру системы.

Перед выбором модели и процессом установки котла лучше выслушать специалиста. Котлы Бакси имеют много преимуществ, но, как и вся техника, они не вечны, показатели прочности приборов не идеальны. Мы оценили масштабы поломок, описали основные действия, необходимые для собственноручного ремонта. Мы надеемся, что вы не пожалеете о покупке, и ваш котел будет создавать теплую атмосферу долгое время. А если случатся поломки, пусть они будут незначительны и бистро устранимы. Хорошо, когда с минимальным набором инструментом и в короткий промежуток неприятность устраняется и в доме снова воцаряется теплая атмосфера.

Если вы считаете, что выполнить установку и подключение газового котла можно самостоятельно, вы заблуждаетесь. Даже если вы внимательно изучите инструкцию на газовый котёл двухконтурный настенный Бакси, приобретёте необходимые инструменты, то разрешение на выполнение такой работы вам никто не даст

Важно знать, что установка и тем более подключение газового оборудования должно выполняться только опытными мастерами, которые способны выполнить всё с соблюдением требований и правил

Мастер по завершении всех работ в обязательном порядке выполнит первый запуск газового котла Baxi, что позволит проверить качество выполненной работы. Если всё будет в порядке, оборудование сдаётся в эксплуатацию. Несмотря на то, что установка и подключение газовых котлов выполняется специалистом, вы должны знать, как правильно выполняется установка настенных и напольных котлов отопления, а также внимательно изучить устройство газового котла Baxi — это позволит в дальнейшем правильно эксплуатировать оборудование.

Инструкция по запуску

После того, как котел доставлен в дом, необходимо его установить. Устройство котла таково, что требует максимально высокого монтажа на стену.

Это позволит удобно пользоваться краном питания и манометром. Необходимо соединить все патрубки с соответствующими коммуникациями, присоединив воду, газ и контуры отопления.

Затем выполняют первоначальный запуск котла в следующей последовательности:

• Котел подключается к сети электропитания.
• Открывается газовый вентиль.
• Установить режим «лето» или «зима» нажатием соответствующей кнопки. На дисплее появится обозначение нужного режима.
• Настроить желаемые параметры отопления и ГВС с помощью кнопок «+» и «-» справа и слева от дисплея.

Начнется нагрев теплоносителя. Будет слышен звук работающей горелки и перемещающейся воды.

ВАЖНО! При первом запуске нередко высвечивается ошибка и котел блокируется. Этот происходит из-за наличия воздуха в контуре, который стравливается специальным клапаном

Этот процесс происходит постепенно, поэтому могут потребоваться несколько попыток запуска

Ошибку сбрасывают нажатием кнопки «R» и удержанием ее в течение нескольких секунд, после чего повторяют попытку запуска

Этот процесс происходит постепенно, поэтому могут потребоваться несколько попыток запуска. Ошибку сбрасывают нажатием кнопки «R» и удержанием ее в течение нескольких секунд, после чего повторяют попытку запуска.

Установка газовых систем отопления

Без сомнения, газовый котел Baxi возможно подключить и самостоятельно без помощи специалистов, но этот процесс имеет свои характерные возможности. Прежде, чем начать установку необходимо проработать схему отопления, придумать место для прибора и т.д.Каждая модель Baxi укомплектована детальная инструкцией, что поможет каждому разобраться в подключении устройства. Но все же, такую ответственную работу лучше поручить опытным специалистам, профессионалам своего дела.

После того, как котел установлен по предварительно спланированной схеме, вызываются газовщики, которые должны подтвердить и зафиксировать правильную установку и подключение агрегата, и должны выдать всю нужную документацию. Если выбираются мастера по установке отопительного агрегата, работать стоит с профессионалами, имеющими лицензию.

Не разрешается разрабатывать схему отопления в коридорах, постоянного пользования, в санузлах, в общежитие любого типа, в любом помещение, которое не имеет форточку, в подвальных этажах. Если подвал находится в жилом комплексе, который принадлежит гражданину на правах личного пользования, тогда установка котла там возможна, при условии наличия окна с форточкой.

При установке двухконтурного газового котла Baxi, его лучше размещать на кухне рядом газовой плитой. Там находится и окно, и вентиляционная система, канализация и природный свет. Это дает возможность уменьшить мощность труб холодного и горячего водоснабжения, а панель с параметрами всегда будет под рукой и на виду. Этот вариант позволит сэкономить другое пространство, предполагаемое под котел. Внешний вид устройства никак не отразится на виде кухни, так как приборы компактные и имеют приятный вид. Газовый котел можно спрятать и в шкафчик.

Котельную удобней размещать в подвальном помещении, если это собственный дом, или на первом этаже. Ей необходимо высокие потолки, вентиляция, наличие открывающихся окон

При покупке напольных котлов Бакси, стоит уделить внимание небольшому фундаменту в 10 см. Это застрахует прибор от попадания воды на разжаренный теплообменник газового котла, предотвратит его деформацию в случае оттока воды

Наличие вентиляции очень важно

Ее отсутствие может привести к неисправностям прибора

Наличие вентиляции очень важно. Ее отсутствие может привести к неисправностям прибора
