Маркировка автоматических выключателей: как правильно подобрать автомат для проводки

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

  • ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
  • ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
  • ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

НаименованиеИзображение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах.

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

НаименованиеИзображение
Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании
 Контакт размыкающий с замедлением, действующим при возврате
 Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка):гнездоштырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.

НаименованиеИзображение
Линия электрической связи, провода, кабели, шины, линия групповой связи
Защитный проводник (PE) допускается изображать штрихпунктирной линией
Графическое разветвление (слияние) линий групповой связи
Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных
Линия электрической связи с одним ответвлением
Линия электрической связи с двумя ответвлениями
Шина (если необходимо графически отделить от изображения линии электрической связи)
Ответвление шины
Шины, графически пересекающиеся и электрически не соединенные
Отводы (отпайки) от шины

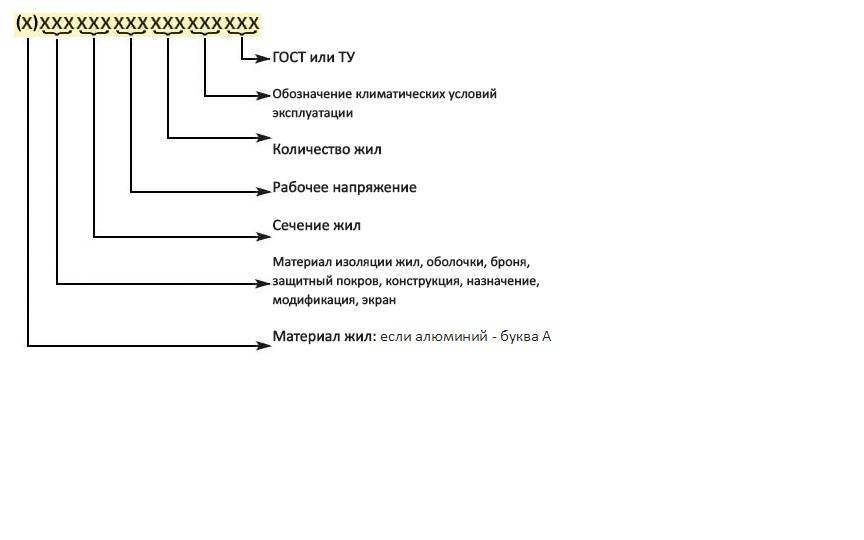

Выбор сечения кабеля по мощности

Определяемся с номиналом

Устройство и принцип работы автоматического выключателя.

На рисунке ниже представлено устройство автоматического выключателя с комбинированным расцепителем, т.е. имеющий и электромагнитный и тепловой расцепитель.

  • 1 — корпус;
  • 2,3 — нижняя и верхняя винтовые клеммы для подключения провода;
  • 4 — неподвижный контакт;
  • 5 — подвижный контакт;
  • 6 — дугогасительная камера;
  • 7 — гибкий проводник (применяется для соединения подвижных частей автоматического выключателя);
  • 8 — механизм взвода и расцепления
  • 9 — катушка электромагнитного расцепителя;
  • 10 — рычаг управления;
  • 11 — тепловой расцепитель (биметаллическая пластина);
  • 12 — регулировочный винт;

Синими стрелками на рисунке показано направление протекания тока через автоматический выключатель.

Основными элементами автоматического выключателя являются электромагнитный и тепловой расцепители:

Электромагнитный расцепитель обеспечивает защиту электрической цепи от токов короткого замыкания. Он представляет из себя катушку с находящимся в ее центре сердечником который установлен на специальной пружине, ток в нормальном режиме работы проходя по катушке согласно закону электромагнитной индукции создает электромагнитное поле которое притягивает сердечник внутрь катушки, однако силы этого электромагнитного поля не хватает что бы преодолеть сопротивление пружины на которой установлен сердечник.

При коротком замыкании ток в электрической цепи мгновенно возрастает до величины в несколько раз превышающей номинальный ток автоматического выключателя, этот ток короткого замыкания проходя по катушке электромагнитного расцепителя увеличивает электромагнитное поле воздействующее на сердечник до такой величины, что его силы втягивания хватает на то что бы преодолеть сопротивление пружины, перемещаясь внутрь катушки сердечник размыкает подвижный контакт автоматического выключателя обесточивая цепь:

При коротком замыкании (т.е. при мгновенном возрастании тока в несколько раз) электромагнитный расцепитель отключает электрическую цепь за доли секунды.

Тепловой расцепитель обеспечивает защиту электрической цепи от токов перегрузки. Перегрузка может возникнуть при включении в сеть электрооборудования общей мощностью превышающей допустимую нагрузку данной сети, что в свою очередь может привести к перегреву проводов разрушению изоляции  электропроводки и выходу ее из строя.

Тепловой расцепитель представляет из себя биметаллическую пластину. Биметаллическая пластина — эта пластина спаянная из двух пластин различных металлов (металл «А» и металл «В» на рисунке ниже) имеющих разный коэффициент расширения при нагреве.

При прохождении по биметаллической пластине тока превышающего номинальный ток автоматического выключателя пластина начинает нагреваться, при этом металл «B» имеет больший коэффициент расширения при нагреве, т.е. при нагреве он расширяется быстрее чем металл «A», что приводит к искривлению биметаллической пластины, искривляясь она воздействует на механизм расцепителя, который размыкает подвижный контакт.  В простой схеме это выглядит так:

Время срабатывания теплового расцепителя зависит от величины превышения тока электросети номинального тока автомата, чем больше это превышение тем быстрее сработает расцепитель.

Как правило тепловой расцепитель срабатывает при токах в 1,13-1,45 раз превышающих номинальный ток автоматического выключателя, при этом токе превышающем номинальный в 1,45 раза тепловой расцепитель отключит автомат через 45 мин — 1 час.

Время срабатывания автоматических выключателей определяется по их время-токовым характеристикам (ВТХ)

При любом отключении автоматического выключателя под нагрузкой на подвижном контакте образуется электрическая дуга которая оказывает разрушающее воздействие на сам контакт, причем чем выше отключаемый ток, тем мощнее электрическая дуга и тем большее ее разрушающее воздействие. Для сведения к минимуму ущерба от электрической дуги в автоматическом выключателе она направляется в дугогасительную камеру, которая состоит из отдельных, параллельно установленных пластин, попадая между этих пластин электрическая дуга дробится и затухает.

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Как устроены 3 защиты дифавтомата

Дифавтомат представляет собой автоматический выключатель и устройство защитного отключения (УЗО), собранные в одном корпусе.

В дифференциальном автомате защита от перегрузки выполняется в виде биметаллической пластины, по которой течет ток. Он вызывает нагрев пластины и та деформируется. Чем больше ток, тем сильнее и быстрее происходит деформация пластины. В случае достижения порогового значения деформация биметалла приводит к срабатыванию отключающего механизма.

Токовая отсечка в автоматических выключателях реализуется в виде электромагнита. Тут все просто — если в цепи возникло короткое замыкание, то ток короткого замыкания втягивает сердечник в катушку и происходит отключение выключателя.

Ниже на рисунке показано устройство тепловой защиты и отсечки.

Рис. 4. Устройство максимальных токовых защит дифференциального автомата

Внимание! В модульных АД отсечка и тепловое реле встраиваются только в фазные модули. Поэтому при подключении к дифавтомату питающих проводов необходимо следить, чтобы нулевые проводники были подключены к клеммам, помеченным буквой «N». На следующем рисунке схематически показан принцип работы дифзащиты

На следующем рисунке схематически показан принцип работы дифзащиты.

Рис. 5. Схема дифференциальной защиты

Основными элементами дифзащиты являются измерительный трансформатор и исполнительный механизм. В качестве исполнительного механизма обычно применяется реле с двумя устойчивыми положениями (поляризованное реле). Трансформатор сравнивает токи в нулевом и фазном проводе. В случае если они не равны, на дополнительной катушке трансформатора появляется напряжение, вызывающее срабатывание реле, которое связано с механизмом отключения выключателя.

Для проверки работы дифзащиты в УЗО и дифавтоматы встраивают кнопку «Тест» и небольшой резистор. С их помощью можно имитировать утечку. Исправный аппарат, подключенный к сети, при нажатии тестовой кнопки должен отключиться. Нормативные документы предписывают проводить подобную проверку не реже одного раза в квартал.

Для любознательных. Устройства вызывающие автоматическое отключение защитных аппаратов специалисты называют расцепителями. Про дифференциальный автомат можно сказать, что в него встроен тепловой, электромагнитный и дифференциальный расцепитель.

Критерии выбора дифавтомата

Дифференциальные автоматические выключатели выпускаются в двухполюсном и четырехполюсном исполнении. Первые применяются в однофазной сети, вторые – трехфазной

Выбирая дифференциальный выключатель, обращают внимание на номинал автомат, тип защитной характеристики и на уставку дифзащиты. Все эти данные указываются на лицевой панели защитного аппарата. Рис

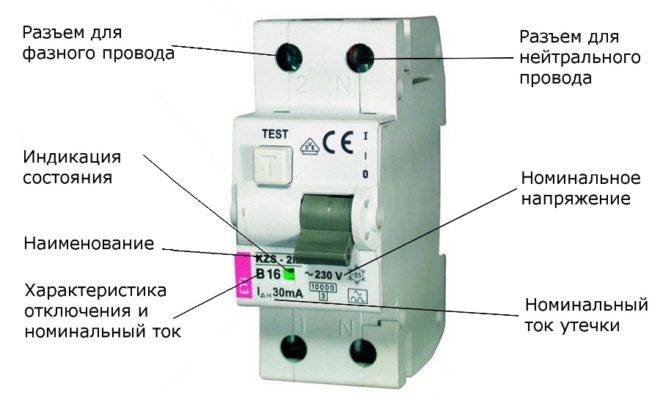

6. Обозначения на передней стороне дифавтомата

Рис. 6. Обозначения на передней стороне дифавтомата

На рисунке видна надпись «С 16». Она означает, что мы имеем дело с дифавтоматом с номинальным током 16А и защитной характеристикой типа «С». Надпись I∆n>30mA обозначает величину уставки защиты от тока утечки.

На передней панели также видна электрическая схема дифавтомата. На ней схематически изображен дифференциальный трансформатор в виде овала, электронное реле с электромагнитом (треугольник и прямоугольник). На фазном проводе, который помечен цифрой 2, изображены электромагнитный и тепловой расцепитель. (выступы в виде дуги и прямоугольника).

Номинал защитного аппарата должен соответствовать номинальному току нагрузки. Его можно узнать из паспорта или рассчитать по мощности. Для однофазной нагрузки расчетная формула выглядит так:

I=P/U

Для трехфазной цепи применяют следующую формулу:

I=P/3U

Где P—мощность; U – напряжение; I – ток.

Что касается дифференциального расцепителя. Для защиты людей в сырых помещениях (кухни, ванные, подвалы) выбирают уставку 10мА. В остальных случаях можно применять автоматы с уставкой 30мА.

Если дифавтомат применяется для защиты от пожара, то выбирают уставку 100мА или 300мА.

Выбирая автомат для бытового применения можно остановиться на защитной характеристике типа «С». Она хорошо подходит для большинства типов нагрузок. Если нужно защитить электродвигатель, например деревообрабатывающий станок, то выбираем АД с защитной характеристикой типа «D».

Дифавтомат может сработать от одной из трех защит. Поэтому желательно приобретать выключатели с индикаторами (светодиоды, флажки) указывающими от чего произошло отключение.

Дорогие или дешевые?

В магазинах и на рынках есть две ценовые категории защитных автоматов. Одна часть выпускается известными брендами и имеет очень солидный ценник. Это такие Schneider Electric (Шнайдер Электрик), ABB, LeGrand и другие. Эти марки давно на рынке, имеют европейские корни и устоявшуюся репутацию. Качество продукции у них всегда на высоте, так что те, кто не любит рисковать и может себе позволить потратить на сборку электрощитка солидные деньги, предпочитают закупаться продукцией этих производителей.

Выбор производителя автомата защиты

Чего не стоит делать, так это покупать изделия неизвестных производителей. Даже если цена у них очень привлекательная и продавец вам очень их нахваливает.

Есть и при покупке известных брендов подводные камни: слишком много развелось подделок. Причем продают их практически по той же цене, что и оригинал и по внешним признакам отличить их очень сложно. Единственное, на что можно ориентироваться — это меньший вес. В подделках меньше металла, могут отсутствовать какие-то элементы. За счет этого и вес меньше. Еще могут быть погрешности в нанесении надписей, иногда используются краски других оттенков. Чтобы все это заметить, надо предварительно хорошо изучить все нюансы оригиналов на официальных сайтах, а еще лучше подержать их в руках.

Отключающая способность

4500А или 6000А – номинальная отключающая способность тока в амперах при номинальном напряжении.

Это означает, что если на нагрузке или на кабеле по которому она питается, случится короткое замыкание с силой тока 6000А, то данный аппарат сможет успешно выполнить свою задачу и отключит потребителя.

Если же ток будет больше 6000А, то контакты автомата могут свариться между собой, “прикипеть”, либо разрушатся (выгорят) стенки корпуса.

С какой именно величиной тока (4,5кА или 6кА) выбирать автоматы для щитовой в многоэтажках, а какие устанавливать при проживани в частном доме за городом, читайте в отдельной статье.

Бывают аппараты рассчитанные и на бОльшие токи КЗ. Причем при Iном=0,5-25А это будет ток КЗ в 25кА, а при Iном=32-63А всего лишь 15кА.

Это объясняется невозможностью рассеять большую мощность дуги при таких компактных габаритах. Хотите токи еще больше? Тогда ищите экземпляры чуть пошире.

Причем речь здесь не идет о промышленных габаритных выключателях. Это те же самые модульные автоматы, правда с одним исключением.

Они занимают на дин-рейке, в отличие от стандартных не один модуль, а полтора. Вот пример от ABB на токи КЗ до 50кА!

Простейшие правила установки

Участок цепи, который необходимо защитить выключателем может быть одно- или трехфазным, иметь нейтраль, а также провод PE (“земля”). Поэтому автоматы имеют от 1 до 4 полюсов, к которым подводят токопроводящую жилу. При создании условий для расцепления происходит одновременное отключение всех контактов.

Автоматы устанавливают следующим образом:

  • однополюсные на фазу;
  • двухполюсные на фазу и нейтраль;
  • трехполюсные на 3 фазы;
  • четырехполюсные на 3 фазы и нейтраль.

При этом запрещено делать следующее:

  • устанавливать однополюсные автоматы на нейтраль;
  • заводить в автомат провод PE;
  • устанавливать вместо одного трехполюсного автомата три однополюсных, если в цепь подключен хотя бы один трехфазный потребитель.

Все эти требования прописаны в ПУЭ и их необходимо соблюдать.

В каждом доме или помещении, к которому подведено электричество, устанавливают вводной автомат. Его номинал определяет поставщик и это значение прописано в договоре на подключение электроэнергии. Предназначение такого выключателя – защита участка от трансформатора до потребителя.

После вводного автомата к линии подключают счетчик (одно- или трехфазный) и устройство защитного отключения, функции которого отличаются от работы автоматического и дифференциального выключателя.

Если в помещении выполнена разводка на несколько контуров, то каждый из них защищают отдельным автоматом, мощность которого указана в маркировке. Их номиналы и классы определяет владелец помещения с учетом существующей проводки или мощности подключаемых приборов.

При выборе места для размещения распределительного щита необходимо помнить, что на свойства теплового расцепителя влияет температура воздуха. Поэтому желательно располагать рейку с автоматами внутри самого помещения.

Технические характеристики автоматического выключателя

ВА 47-29, являясь предохранительным устройством для аварийного отключения нагрузки от цепей питания, рассчитывается в первую очередь на максимальный ток срабатывания или ток расцепления. Это то значение, при котором происходит срабатывание системы безопасности. Для этой марки выключателя I расцепления составит 255% от номинального. При этом время отключения займет 1 с.

Кроме номинального тока, при превышении которого происходит автоматическое отключение, имеется такой параметр, как количество циклов включения-отключения. Но этот показатель установлен отдельно для электрической износоустойчивости и для механической. В первом случае он способен стабильно срабатывать 6000 циклов.

Автомат рассчитан на работы с переменным напряжением до 400 В и постоянным до 48 В при том же значении токов отключения. А что касается количества контактных групп, то автомат может быть одинарным, спаренным, тройным и с 4 контактными парами. Соответственно, его можно применять в трехфазных и однофазных цепях питания.

Конструкция выключателя имеет невысокую защиту от внешних факторов, в частности, пыли и влаги – IP 20. Поэтому он должен быть монтирован в закрытых электрораспределительных шкафах.

Нюансы

В основном, вопросов с подбором пакетника по сечению кабеля у читателей не должно возникнуть, но есть некоторые тонкости, которые мы не упомянули выше.

  1. Автомат с каким типом электромагнитного расцепителя выбрать В быту чаще всего используются автоматы категории «В» и «С». Обусловлено это максимально быстрым срабатыванием пакетных выключателей при превышении номинального тока. Это крайне актуально при использовании таких приборов как электрочайники, тостеры и утюги. В зависимости от типа используемой техники следует выбирать определенную категорию, желательно отдать предпочтение выключателям категории «В».
  2. Автомат с какой максимальной мощностью отключаемой способности выбрать Зависит от места расположения ввода электричества с подстанции в квартиру, если в непосредственной близости, то стоит выбирать с отключаемой способностью в 10000 ампер, в остальном же для городских квартир хватает устройств на 5000–6000 ампер. Можно перестраховаться и выбрать вариант в 10000 ампер, в конечном счете данный показатель влияет лишь на то, будет ли работоспособен автомат после короткого замыкания.
  3. Какой тип провода выбрать: алюминий или медь Настоятельно не рекомендуем приобретать алюминиевые проводники. Медная проводка более надежная и способна выдерживать более высокие токи.

Расчет и выбор оборудования

При расчете и выборе оборудования для таблицы автоматов по сечению кабеля ПУЭ необходимо учесть несколько ключевых факторов.

  1. Номинальный ток автомата.

Основным параметром автомата является его номинальный ток, который должен быть выбран с учетом сечения кабеля, его материала и способа прокладки. Номинальный ток автомата должен быть не меньше максимального тока, протекающего через кабель.

Тип автомата.

В зависимости от особенностей электрической сети и требований к ее защите, выбирается тип автомата. Существуют автоматы с электромагнитным, тепловым или электромагнитно-термическим управлением.

Выбор расцепителя (сохранительного автомата) для короткого замыкания.

Расцепитель – устройство, предохраняющее электрическую систему от короткого замыкания. При выборе расцепителя необходимо учесть его номинальный ток, мощность, напряжение и тип короткого замыкания.

Дополнительные функции.

При выборе оборудования также стоит учесть наличие дополнительных функций, таких как защита от перегрузки, защита от утечки тока и т.д. В зависимости от требований к безопасности и функциональности системы, можно выбрать соответствующие модели автоматов.

Важно отметить, что правильный выбор оборудования позволит обеспечить надежную и безопасную работу электрической системы, а также минимизировать риск возникновения аварийных ситуаций. Все необходимые параметры и требования к оборудованию указаны в таблице автоматов по сечению кабеля ПУЭ

Она представляет собой удобный инструмент для выбора необходимого оборудования, и позволяет просчитать основные параметры, такие как номинальный ток и тип автомата, исходя из сечения кабеля

Все необходимые параметры и требования к оборудованию указаны в таблице автоматов по сечению кабеля ПУЭ. Она представляет собой удобный инструмент для выбора необходимого оборудования, и позволяет просчитать основные параметры, такие как номинальный ток и тип автомата, исходя из сечения кабеля.

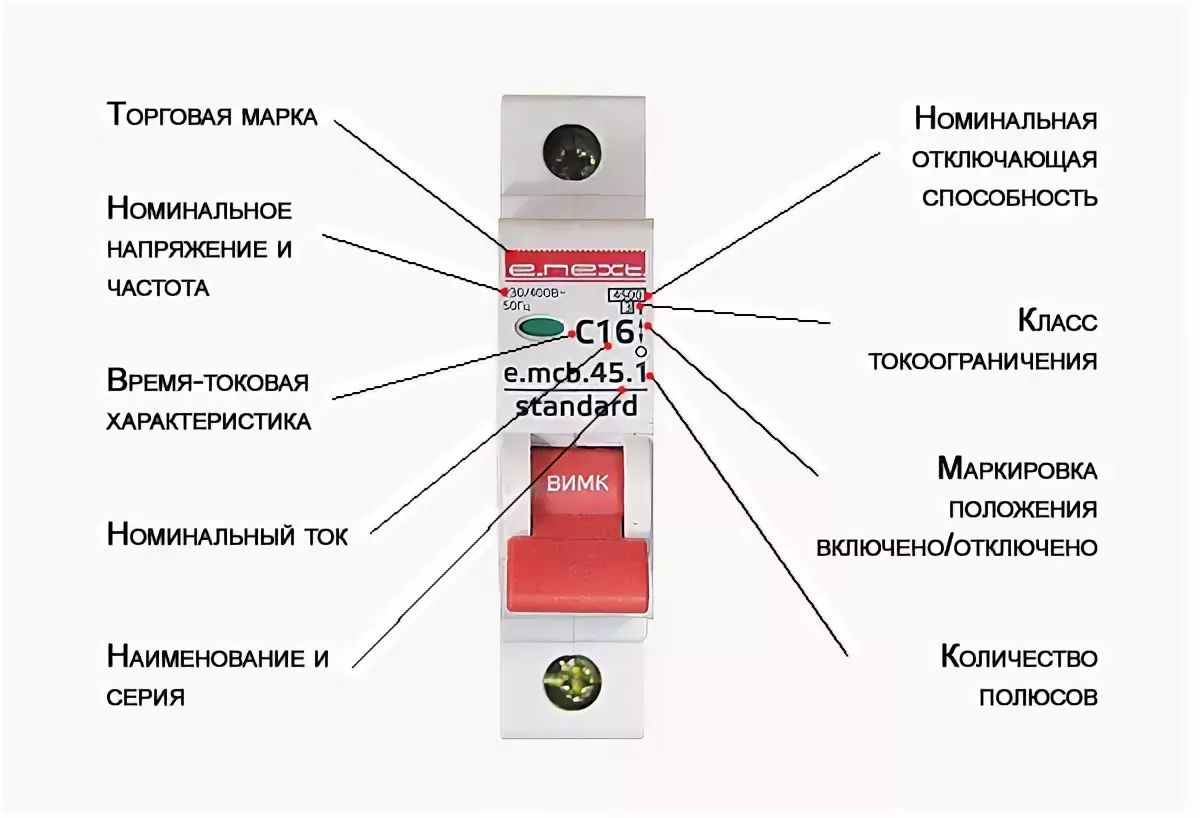

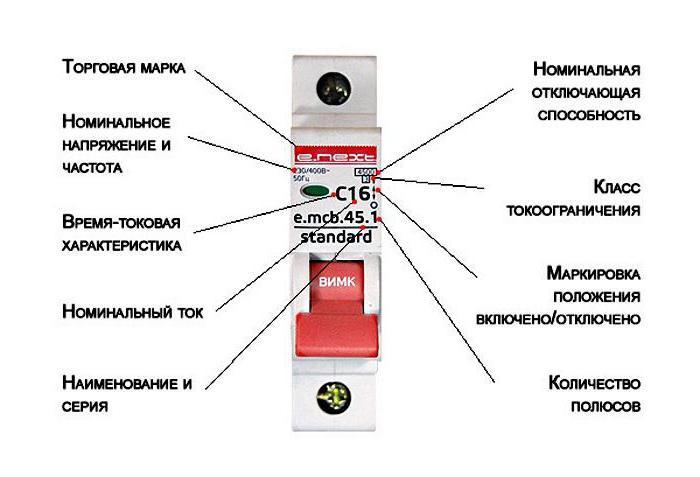

Маркировка обычных автоматов

Для нанесения параметров прибора используется краска устойчивая к внешним воздействиям. Все данные наносятся на лицевую сторону и могут быть прочитаны даже при установке автомата в распределительном щите. Несмотря на различие в производителях, маркировка автоматических выключателей, отличающихся между собой, имеет много общего. На примере рисунков можно наглядно убедиться в идентичности основных символов.

Под № 1 обозначены марки или производители автомата. Далее, № 2 указывает на линейку автоматических выключателей. Каждый производитель выпускает разные серийные изделия, имеющие собственные технические характеристики и соответствующую стоимость. Они могут отличаться наличием дополнительных клемм для подключения дополнительных проводов, максимальным током короткого замыкания и другими параметрами. Следующий № 3 обозначает номинал автомата и его времятоковую характеристику, обозначаемую символами В, С и D. Эти буквы стоят первыми, после них идут цифры, соответствующие номиналу автомата. Эта величина означает максимальный ток, протекающий через прибор в течение длительного времени, и не вызывающий его срабатывание. Наибольшее распространение получили автоматы с маркировкой С, которые считаются универсальными.

Далее идет № 4, отображающий сети, наиболее подходящие для конкретного устройства. В этих случаях маркировка автоматов будет выглядеть как «230/400В» или «230/400V~». Соответственно, 230В означает возможность эксплуатации в однофазных сетях, а 400В – в трехфазных. То есть, эти устройства могут быть установлены не только в однофазные распределительные щиты, но и в трехфазные, к которым в дальнейшем будут подключаться однофазные потребители.

Ниже располагается символ № 5, обозначаемый цифрами 4500, 6000 или 10000 и соответствующий предельным значениям токов отключения во время короткого замыкания, после чего устройство сможет работать и далее в обычном режиме.

На следующий параметр указывает цифра 6. Данный символ соответствует классам ограничения токов и обозначается как 1,2,3. Каждый ток короткого замыкания набирает максимальное значение за определенный промежуток времени. Поэтому обесточивание аварийного участка нужно выполнить еще быстрее, во избежание повреждений изоляции и других негативных последствий. Таким образом, автомат с ограничением тока не допускает, чтобы ток короткого замыкания дошел до своего максимального значения и выполняет быстрое отключение. Класс 2 ограничивает время короткого замыкания в пределах ½ полупериода, а класс 3 – в 1/3 полупериода.

На корпусах автоматических выключателей в некоторых случаях наносится артикул устройства (№ 7) в виде цифровой и буквенной комбинации, который присваивается производителем. Такая маркировка значительно облегчает поиск в каталогах того или иного устройства. На корпусах некоторых моделей наносится схема (№ 8). На ней отображается информация, касающаяся в основном подключения входящих проводов.

У некоторых автоматов с 2 или 4 полюсами на корпусе имеется символ N, обозначающий винтовую клемму, предназначенную для подключения только нулевого проводника. Зная, как расшифровывается каждая надпись, можно легко выбрать наиболее подходящую модель автоматического выключателя.

Как выбрать автоматический выключатель?

Выбор автоматических выключателей осуществляется по ряду критериев:

Номинальный ток. При превышении этого параметра выключатель срабатывает, тем самым защищая цепь от повреждения в результате перегрузки. Выбирать его следует, исходя из сечения кабелей, которые подсоединены к АВ. Номинальный ток для защитного устройства должен составлять 85-90% от величины, которую способна выдержать проводка.

  • Селективность. Выбирать номинал тока следует, исходя из величины нагрузки конкретно взятой линии. Величина тока для основных бытовых приборов и элементов обычно составляет: 10 А – для осветительных приборов, 16 А – для электрических розеток, 25 А – для электрических приборов высокой мощности, 32 А – для электроплиты и 40 А – для главного выключателя. Это общие показатели, которые могут варьироваться. Например, если подключение прибора на 25 А выполнено через электрическую розетку, то она подбирается под аналогичную величину тока.
  • Ток срабатывания. Номинальное значение этого параметра следует подбирать, исходя из нагрузки. Устройство коммутации для электронных устройств должно иметь марку А или Z, автоматический выключатель для мощного электромотора с высоким током пуска – D, защитное устройство для электрического отопительного котла – С, а для осветительных приборов – В. Если марки автоматов подобраны правильно, то оборудование, включенное в цепь, будет надежно защищено, а АВ не будут срабатывать при включении, например, аппарата для сварки или мотора.
  • Число полюсов. Для защиты однофазной бытовой сети, к которой не подключены аппараты высокой мощности, будет достаточно одно- или двухполюсного автомата. Если же в цепь включен, к примеру, отопительный котел или электрический двигатель на три фазы, то АВ должен быть трехполюсным.

Производители. Как в России, так и за рубежом налажено производство автоматических выключателей, и чтобы подобрать качественный автомат, нужно ориентироваться не только на заявленные параметры. Купить хорошую технику на рынке, «из-под полы», вряд ли получится. Поэтому покупать защитные устройства лучше в специализированных точках, где они продаются с сопутствующей документацией. Ведущие изготовители дорожат маркой своей фирмы и высоким рейтингом, поэтому можно не опасаться нарваться на изделие низкого качества.

Про нюансы выбора автоматического выключателя на видео:

Блиц-советы

  • Выбирая автомат, не дешевите и не экономьте на здоровье. Китайский хлам не даст вам 100%-ной гарантии, что защита сработает в нужный момент. Отдавайте предпочтение немецкой фирме Шнайдер или АББ, хоть они и дороже, но надежнее.
  • Тщательно подберите все параметры на соответствие номиналу.
  • Обеспечьте селективность, так как электрики смогут починить вашу проводку не ранее, чем через день, вы же не хотите сидеть два дня без света? А если выходные?

Источники

  • https://kak-sdelano.ru/elektrica/vyibor-avtomaticheskogo-vyiklyuchatelya
  • https://electricvdome.ru/avtomaticheskie-vikluchateli/vybor-avtomata-po-secheniju-kabelja.html
  • https://VolgaProekt.ru/stati/vybor-avtomata-po-moshchnosti-nagruzki.html
  • https://sovet-ingenera.com/elektrika/uzo-schet/vybor-avtomata-po-moshhnosti-nagruzki.html
  • https://ElektrikExpert.ru/kak-vybrat-avtomaticheskij-vyklyuchatel.html
  • https://first-apartment.ru/vybor-avtomata.html
  • https://samelectrik.ru/6-vazhnyx-kriteriev-vybora-avtomaticheskogo-vyklyuchatelya.html
  • https://housetronic.ru/electro/avtomaticheskie-vyklyuchateli.html

Заключение

Приведенные графические и буквенные изображения электродеталей и электрических цепей являются не полным списком, поскольку в нормативах содержится много специальных знаков и шифров, которые в быту практически не применяются. Для чтения электрических схем потребуется учитывать много факторов, прежде всего – страну производителя прибора или электрооборудования, проводки и кабелей. Существует разница в маркировке и условном обозначении на схемах, что может изрядно сбить с толку.

Во-вторых, следует внимательно рассматривать такие участки, как пересечение или отсутствие общей сети для расположенных с накладкой проводов. На зарубежных схемах при отсутствии у шины или кабеля общего питания с пересекающими объектами, рисуется полукруговое продолжение в месте соприкосновения. В отечественных схемах это не используется.

Если схема изображается без соблюдения установленных ГОСТами нормативов, то ее называют эскизом. Но для этой категории также есть определенные требования, согласно которым по приведенному эскизу должно составляться примерное понимание будущей электропроводки или конструкции прибора. Рисунки могут использоваться для составления по ним более точных чертежей и схем, с нужными обозначениями, маркировкой и соблюдением масштабов.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
