Схемы подключения магнитного пускателя с катушкой на 220 В
Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.
Кнопки могут быть в одном корпусе или в разных
С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.
Подключение пускателя с катушкой 220 В к сети
Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.
Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).
Сюда можно подать питание для катушки
Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.
Подключение контактора с катушкой на 220 В
При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса
И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1
Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.
Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).
Схема с кнопками «пуск» и «стоп»
Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже
Обратите внимание, что
Схема включения магнитного пускателя с кнопками
Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.
Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата
В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.
Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.
Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.
Схемы подключения
Переходим к важной части темы – подключение магнитного пускателя. Здесь необходимо рассмотреть две позиции, отличающиеся друг от друга напряжением питающей сети: 220 или 380 вольт
Рассмотрим в первую очередь стандартную схему, которую чаще всего и используют в сетях напряжением 380 вольт. Но отметим тот факт, что катушки внутри прибора могут иметь разное напряжение: от 12 до 380 вольт. Поэтому схемы могут немного отличаться.
К примеру, если катушка на 220 вольт. Нижняя фотография – это схема подключения этой разновидности.
В этой схеме должен устанавливаться пускатель с тремя силовыми контактами и одним блокировочным. Оптимально, если будет монтироваться сдвоенная кнопка «Пуск-Стоп». Можно использовать две отдельные кнопки, как на фото и показано.
Обратите внимание, как соединены кнопки с самим прибором – через блокировочный контакт. Поэтому ошибиться здесь невозможно
Главное не перепутать контакты кнопки «Пуск» с контактами кнопки «Стоп».
Теперь другой вопрос – как подключить пускатель на 380В с кнопками и с катушкой на 380 вольт. Эту схему обычно используют, когда появляется необходимость организовать защиту от ситуации, когда может произойти обрыв фазы. Добавим, что эта самая простейшая схема. Правда, именно она помогает защитить всего лишь две фазы. Но это лучше, чем остаться в случае обрыва без трёх одновременно.
По сути, все будет происходить примерно так. Если одна из фаз питающей сети пропадает, то пускатель просто отключает подачу электроэнергии на электродвигатель. А это даёт возможность сохранить мотор в эксплуатируемом состоянии.
Другой вариант подключения, когда в схему устанавливается пускатель магнитный с тепловым реле. В принципе, никаких изменения с предыдущими вариантами здесь нет. Просто внутри корпуса прибора установлена биметаллическая пластина, которая при нагреве размыкает блокировочные дополнительные контакты. Пластина просто под действием повышающейся температуры деформируется. А температура повышается, как было сказано выше, если электродвигатель начинает работать под нагрузкой, то есть появляются повышенные токи.
От каких ещё неприятностей может защитить эта схема:
- от фазных перекосов – это когда в сети появляются или высокое напряжение, или низкое;
- от возгораний, где причиной чаще бывает заклинивание электродвигателя;
- длительные перегрузки.
Как оборудовать мастер-выключатель
В зависимости от того, где планируется использование мастера-выключателя, меняется и его схема подключения в квартиру. Для разных объектов и помещений есть свои решения, обеспечивающие все необходимые потребности, поэтому подбирать их нужно с умом.
Автомат
Схема подключения модульного контактора
На электрической системе автомат находится в самом начале цепи, располагаясь при этом физически недалеко от счетчика. Принцип работы этой схемы заключается в том, что пользователь устанавливает предельно допустимую мощность электроэнергии, которая может потребляться в сумме всеми приборами в помещении. Если она будет превышена, через некоторое время автомат сработает и полностью обесточит помещение. Из-за неосмотрительности такое решение может только расстроить владельца, выключив свет в самое неподходящее время, но с другой стороны, это обеспечение пожаробезопасности.
При обнаружении утечки тока или возникновении короткого замыкания отключение света происходит без задержки.
Схема «Отель»
Схема подключения мастер-выключателя
Если внутри помещения используется одновременно пять или более электроприборов, что может привести к выключению света автоматом, нужно оборудовать его сразу несколькими отдельными схемами, каждая из которых будет нести свою функцию. Каждый контур подключается к конкретной группе приборов, и даже одновременное использование нескольких устройств не приведет к превышению допустимой мощности, независимо от того, насколько много они потребляют энергии. Такие электросхемы в профессиональных кругах называются «отель».
Ключевой особенностью такой схемы является необходимость дополнительного приобретения нескольких десятков метров провода или кабеля, автоматы в нужном количестве, а также мастер-выключатель, которым все автоматы будут регулироваться. Таким образом можно будет легко включать и выключать свет во всей квартире или обесточивать нужную группу приборов.
Ошибки при выборе
Некоторые ошибочно в первую очередь смотрят на дугогасительные камеры, считая, что если они есть, тогда перед ними контактор.
Якобы они нужны для гашения токов, начиная с 5-й величины. Пятая величина – ток равный I=100А.
При этом думая, что пускатель рассчитан только на малые токи (до 100А).
Сторонники данной классификации даже придумали собственную градацию:
реле – это устройства для малых токов
пускатели – для средних
контакторы – для больших токов
Все это конечно не соответствует действительности. В таких заблуждениях, скорее всего, виновата одна довольно популярная марка, а именно ПМЛ.
У этих моделей пускатели рассчитаны на токи от 10 до 100А, а контакторы от 10 до 800А. Отсюда и пошла неразбериха.
Якобы, если устройство более 100А, значит оно относится к контакторам. На некоторых упаковках даже указываются, казалось бы, прямо противоположные надписи. С одной стороны пишется:
ПМ – пускатель магнитный
И тут же с другой:
Contactor
Чему верить и что говорят об этом правила и документация? Чтобы это понять, в первую очередь найдем определения этих устройств и посмотрим в чем заключаются отличия.
Виды магнитных пускателей
Приборы, которые изготавливаются по российским стандартам, имеют семь групп, разделенных нагрузками. Нулевая группа – это пускатели, которые могут выдержать нагрузку в 6,3 ампера, седьмая группа – 160 ампер. У зарубежных аналогов другие критерии классификации.
Есть разделение по исполнению.
- Открытые. Их обычно устанавливают в закрытых шкафах или щитах, в которые не проникает пыль.
- Закрытые. Их можно устанавливать в помещениях, куда не попадает пыль.
- Пылебрызгонепроницаемые. Их можно устанавливать везде, и даже на улице. Главное требование – установка навеса, чтобы не попадали солнечные лучи и дождь.
И, конечно, существует классификация по типу электрического подключения: однофазный пускатель и трехфазный. Отличие между ними – схема магнитного пускателя в плане его подключения к потребителю.
А вот теперь о такой позиции, как обозначение магнитного пускателя. Не будем разбираться здесь ос всеми марками, давайте рассмотрим обозначение одной из них, а конкретнее ПМЛ. Итак, в маркировке прибора зашифрованы все его технические характеристики. Они обозначены на корпусе и имеют вот такое обозначение:
ПМЛ-ХХХХХХХХХ
Что обозначает каждый знак «Х»? Понятно, что ПМЛ – это серия прибора.
- Номинальный ток, который обозначается как диапазон: 1-10; 2-25 и так далее.
- Исполнение и наличие теплового реле. Здесь семь степеней. К примеру, позиция номер 6 – это пускатель реверсивного действия с механической и электрической блокировкой, в котором тепловое реле установлено.
- Степень защиты и наличие кнопок управления. Здесь 6 позиций. К примеру, вторая – это прибор с защитой IP54, в котором установлены и кнопка «Пуск», и кнопка «Стоп».
- Разновидность и количество дополнительных контактов. О чем мы уже писали выше.
- Сейсмостойкость. Это обозначение в маркировке может и отсутствовать.
- Возможность установки на стандартные монтажные рейки.
- Климатическое исполнение.
- Разновидность размещения.
- Коммутационная износостойкость.
Что касается установки магнитных пускателей в схему, то здесь достаточно большое количество вариантов. Это и самое простое управление электродвигателями, это и с удержанием кнопки контактов, это и реверс. У каждой схемы свои особенности, которые при подключении должен знать каждый электрик.
Что собой представляет пускатель?

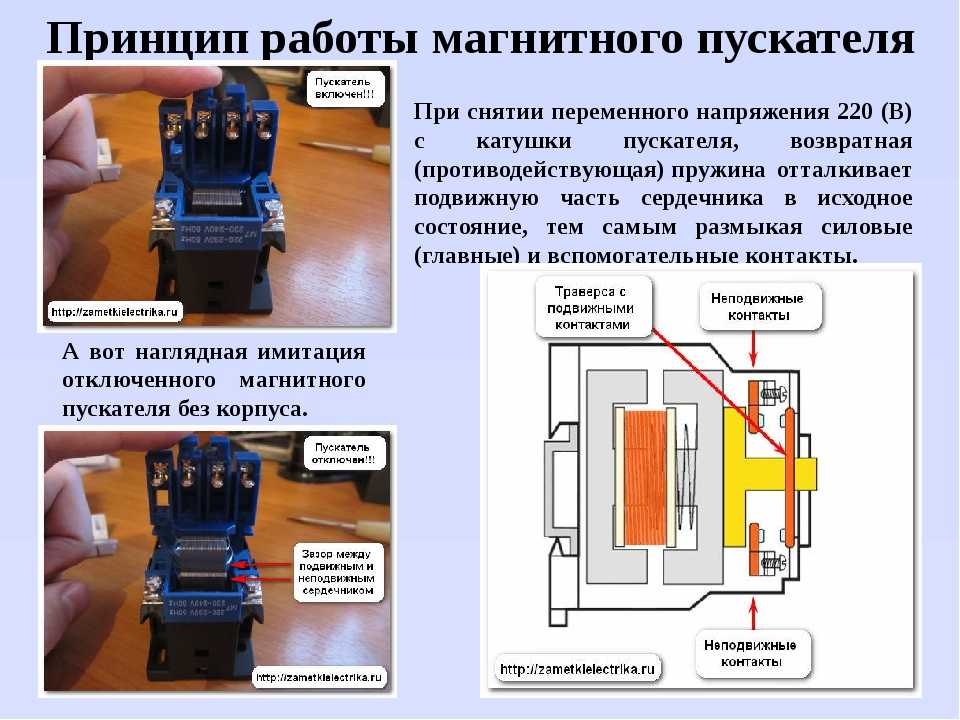

Как работает магнитный пускатель
Принцип работы магнитного пускателя достаточно прост. Если через катушку ток не проходит, то магнитного поля в ней нет. А, значит, пружины своею силой отталкивают подвижные контакты. Как только напряжение подается на катушку, внутри нее создаются магнитные потоки, притягивающие якорь к неподвижной части магнитопровода. При этом пружины сжимаются, а контакты соединяются. Кстати, два соединенные между собой части магнитопровода обладают минимальным магнитным сопротивлением.
Правда, это сопротивление может и возрасти, потому что в процессе эксплуатации детали магнитного пускателя изнашиваются и покрываются коррозийной пленкой. Особенно это относится к пружинам и магнитопроводу. Необходимо добавить, что существуют определенные требования к якорю конструкции. У него должны быть две лимитированные позиции:
- Нижняя, когда якорь прижимает контакты друг к другу, в данном случае прижим должен быть плотным без минимальных зазоров. Если прижим будет неплотным, то это становится причиной подгорания контактов, а далее и подгоранию проводов соединения.
- Верхнее, когда пружины восстанавливают свое первоначальное положение, то есть, это максимальный развод контактов друг от друга.
Что касается самих контактов, то они предназначены для долгосрочной эксплуатации. Поэтому изготавливают их из меди и покрывают сплавом, в состав которого входит серебро. Обязательно учитывается определенный запас прочности. К тому же большое значение уделяется форме элементов, она должна обеспечит максимальный контакт плоскостей.
Обычно в трехфазных сетях используются пускатели, в состав которых входят несколько разновидностей контактов: силовые (их три) и управляющие (дополнительные – их может быть несколько штук). Назначение последних – замыкать или размыкать сеть. При этом форма контакта – точка при сжатом положении. Поэтому у таких элементов неподвижная часть изготавливается в виде плоскости, а подвижная в виде сферы. Силовые считаются самыми ответственными, поэтому их плоскость контакта не точка, а линия. Поэтому их подвижная часть изготавливается или в форме призмы, или в форме цилиндра, а неподвижная или в форме цилиндра, или в форме плоскости.
Есть сегодня мнение, что в современных магнитных пускателях установлены особенные контакты, которые имеют продолжительный срок службы. То есть, можно реже их проверять и чистить. Не стоит верить слухам, обслуживание прибора должно строго проводится по ППР. Даже самые навороченные контакты подгорают. Конечно, существует для этого несколько причин:
- условия, в которых прибор эксплуатируется;
- нагрузка;
- частота коммутаций.
Все эти причины по-разному влияют на пускатель, многое зависит от марки. Но в любом случае контакты необходимо чистить спиртом. Если нагар имеет большой слой, то можно воспользоваться инструментом, который обычно электрики делают своими руками. Это пластина из прочного металла, обычно из ножовочного. Такая пластина называется воронило.
Степень защиты
Лучше всего в работе показывают себя приборы со степенью защиты IP54. Их можно использовать во влажных и очень пыльных помещениях. Без проблем можно его установить на открытом месте. Но если монтаж производится внутри шкафа, то достаточно использовать устройства со степенью защиты IP20. Чем выше числовой индекс, тем в более жестких условиях может производиться эксплуатация прибора – это применимо к любому электрическому устройству. Обязательно нужно учитывать и такие факторы:
- Наличие теплового реле, при помощи которого производится отключение нагрузки при превышении максимального тока потребления. Особенно актуально использование такого прибора при управлении электродвигателями.
- Если имеется функция реверса, то в конструкции присутствует две катушки и шесть контактов. По сути, это пара пускателей, совмещенных в одном корпусе.
- Обязательно нужно учитывать износостойкость прибора, особенно если очень часто включается и отключается нагрузка пускателем.
Не последнее место при эксплуатации любого устройства, в том числе и электромагнитного пускателя 220В, занимает человеческий фактор. Неквалифицированные работники способны сломать всю цепь управления, так как они не знают, как правильно работать на оборудовании. Если сработала тепловая защита, то включение производить сразу же нельзя. И нельзя заново запускать двигатель — сначала нужно проверить, не заклинил ли мотор, нет ли короткого замыкания в цепи питания.
Обычно мы видим это устройство в виде аккуратной коробки с двумя кнопками: «пуск» и «стоп». Если снять верхнюю крышку, внутри обнаружится коммутатор довольно сложной конструкции, который может выполнять несколько задач (как по очереди, так и одновременно).
Это электромагнитный пускатель. Возникает вопрос: а зачем создавать сложные электротехнические устройства, если нужно всего лишь замкнуть два (или больше) контакта? Есть кнопки с фиксацией, рычажные включатели, защитные автоматы, рубильники. Рассмотрим типовое применение магнитного пускателя: включение мощной электроустановки (например, асинхронный электродвигатель).
- Необходима мощная контактная группа с дугогасителями, соответственно потребуется большое усилие для смыкания контактов. Ручной привод будет достаточно громоздким (использование классического рубильника не всегда вписывается в эстетику рабочего места).
- Ручными переключателями сложно обеспечить оперативное изменение режима работы (например, изменение направления вращения мотора). Устройство магнитного пускателя позволяет собрать такую схему подключения.
- Организация защиты. Любой автомат с аварийным отключением не рассчитан на многократное включение. Назначение (пусть и не основное) магнитного пускателя не только многократно производить коммутацию, но и отключать цепь питания при перегрузках и коротком замыкании. При этом, у него есть неоспоримое преимущество перед иными коммутаторами. Отключение необратимо: то есть, после аварийного размыкания контактов, или кратковременного прекращения подачи энергии, рабочие контакты не возвращаются в положение «ВКЛ» по умолчанию. Принцип работы магнитного пускателя подразумевает только принудительное повторное включение.

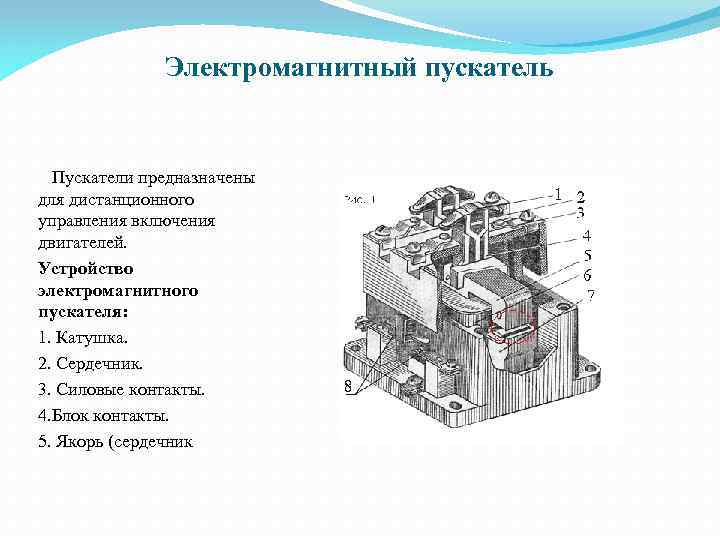

Устройство магнитного пускателя ПМЕ-211

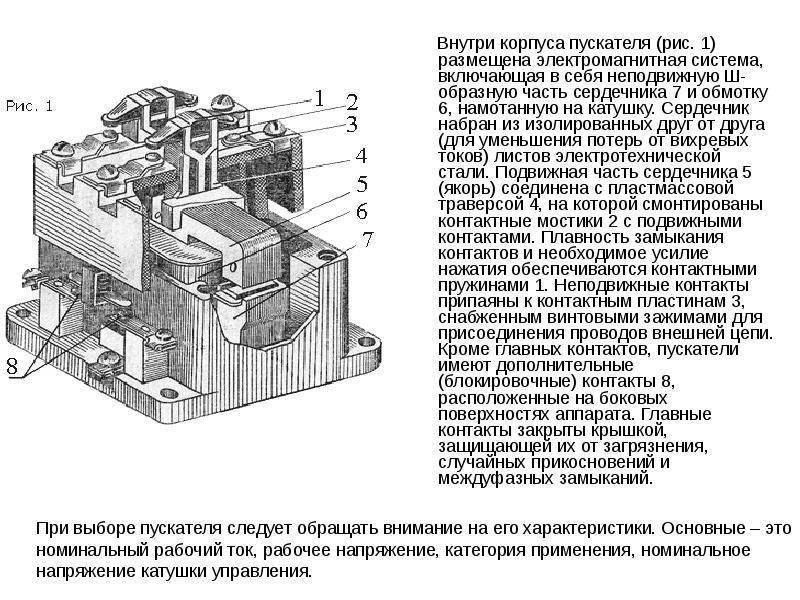

Основным элементом конструкции пускателя ПМЕ211 является втягивающая катушка. Она намотана медным проводом в эмалированной изоляции. Сейчас ее каркас изготавливают из пластика. Во времена СССР использовали карболит.
Катушка установлена на неподвижный Ш-образный магнитопровод. Сверху к ней прилегает уже подвижная его часть. При подаче на катушку напряжения эти две половинки притягиваются друг к другу, приводя весь механизм в действие. В случае отключения питания пружина вновь откидывает подвижную часть магнитопровода в исходное состояние. Это движение с помощью механической связи передаётся силовым и вспомогательным контактам прибора.
При срабатывании пускатель издаёт характерный для таких устройств щелчок. В этот момент происходит переключение состояния его контактов. Те из них, что в состоянии покоя разомкнуты, замыкаются. В зависимости от модификации возможен и другой тип контактов. Изначально они находятся в замкнутом состоянии, но при срабатывании пускателя ПМЕ211 размыкаются.
Дополнительная информация. Для проверки целостности провода управляющей катушки можно воспользоваться омметром. В случае его отсутствия подойдёт мультиметр в режиме диодной прозвонки. Исправная всегда будет иметь некоторое сопротивление. Оно лежит в пределах от десятков до тысяч ом и зависит от параметров намоточного провода.
Магнитный пускатель и магнитный контактор
Отличие между магнитным пускателем и магнитным контактором в том, какую мощность нагрузки могут коммутировать эти устройства.
Магнитный пускатель может быть «1», «2», «3», «4» или «5» величины. Например пускатель второй величины ПМЕ-211 выглядит так:
Названия пускателей расшифровываются следующим образом:
- Первый знак П — Пускатель;
- Второй знак М — Магнитный;
- Третий знак Е, Л, У, А… — это тип или серия пускателя;
- Четвертый цифровой знак — величина пускателя;
- Пятый и последующие цифровые знаки — характеристики и разновидности пускателя.
Некоторые характеристики магнитных пускателей можно посмотреть в таблице

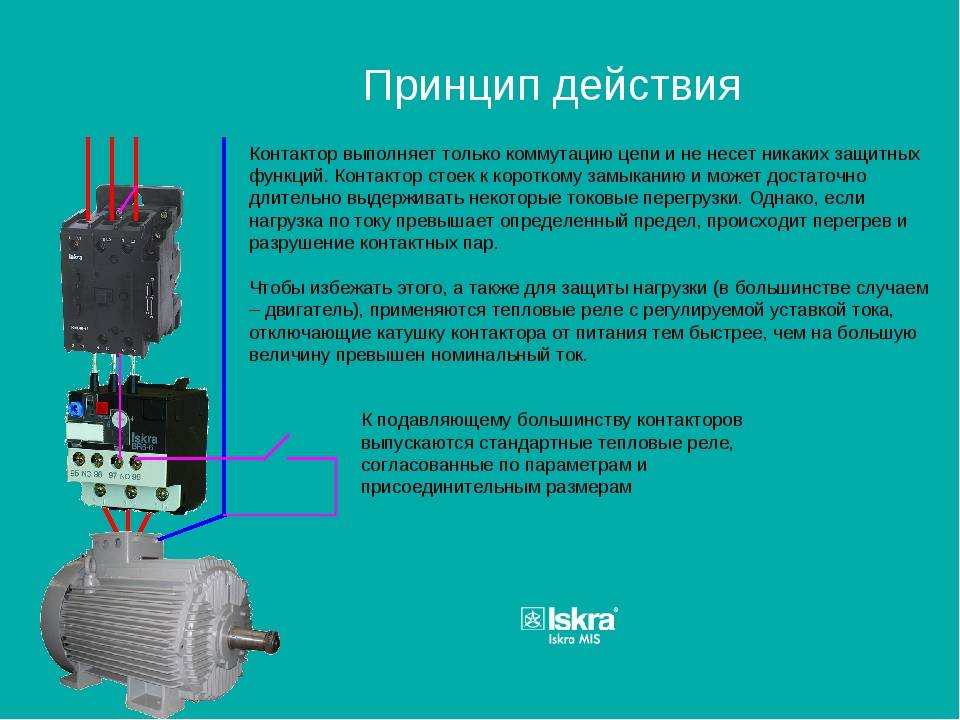

Отличия магнитного контактора от пускателя весьма условны. Контактор выполняет ту же роль, что и пускатель. Контактор производит аналогичные подключения, как и пускатель, только электропотребители имеют большую мощность, соответственно и размеры у контактора значительно больше, и контакты у контактора значительно мощней.Магнитный контактор имеет немного другой внешний вид:
Габариты контакторов зависят от его мощности. Контакты коммутирующего прибора необходимо разделять на силовые и управляющие. Пускатели и контакторы необходимо применять когда простые устройства коммутации не могут управлять большими токами. За счёт этого магнитный пускатель может размещаться в силовых шкафах рядом с силовым устройством, которые он подключает, а все его управляющие элементы в виде кнопок и кнопочных постов на включение могут размещаться в рабочих зонах пользователя. На схеме пускатель и контактор обозначаются таким схематичным знаком:
где A1-A2 катушка электромагнита пускателя;
L1-T1 L2-T2 L3-T3 силовые контакты, к которым подключается силовое трехфазное напряжение (L1-L2-L3) и нагрузка (T1-T2-T3), в нашем случае электродвигатель;
13-14 контакты, блокирующие пусковую кнопку управления двигателем.
Данные устройства могут иметь катушки электромагнитов на напряжения 12 В, 24 В, 36 В, 127 В, 220 В, 380 В. Когда требуется повышенный уровень безопасности, есть возможность использовать электромагнитный пускатель с катушкой на 12 или 24 В, а напряжение цепи нагрузки может иметь 220 или 380 В
Важно знать, что подключенные пускатели для подключения трехфазного двигателя способны обеспечить дополнительную безопасность при случайной потере напряжения в сетях. Это связано с тем, что при исчезновении тока в сети, напряжение на катушке пускателя пропадает и силовые контакты размыкаются
А когда напряжение возобновится, то в электрооборудовании будет отсутствовать напряжения до тех пор, покуда кнопку «Пуск» не активируют. Для подключения магнитного пускателя имеется несколько схем.
Схема подсоединения контакторного устройства на 220 вольт
Устройство и назначение магнитного пускателя
Магнитный пускатель — это электромеханическое устройство, которое используется для управления запуском и остановкой электрических моторов. Он работает на основе электромагнитных свойств, что позволяет ему открывать и закрывать электрические контакты.
Устройство магнитного пускателя
- Контактор — основной элемент магнитного пускателя, который отвечает за открытие и закрытие электрических контактов. Он имеет несколько контактов, которые могут быть связаны с различными элементами цепи электрического мотора.
- Электромагниты — устройства, которые создают магнитное поле, которое приводит в движение контактор и позволяет ему открыть или закрыть контакты. У магнитного пускателя может быть несколько электромагнитов, в зависимости от требуемой функциональности.
- Реле перегрузки — устройство, которое контролирует ток, проходящий через цепь электрического мотора, и отключает его, если ток превышает допустимые значения. Это защитный механизм, который предотвращает повреждение электрического мотора.
- Контрольная схема — набор элементов, которые обеспечивают контроль за работой магнитного пускателя. Это может быть, например, кнопка «старт» и «стоп», которые позволяют запускать и останавливать работу мотора.
Назначение магнитного пускателя
Он используется для предотвращения повреждения электрического мотора при запуске, путем постепенного увеличения напряжения и тока в его цепи. Также магнитный пускатель может быть использован для управления направлением вращения электрического мотора и для контроля нагрузки на нем. Магнитные пускатели широко используются в различных областях, таких как промышленность, машиностроение, электроэнергетика и другие.
Запуск и остановка электрических моторов: Магнитный пускатель используется для контроля запуска и остановки электрических моторов, что позволяет избежать повреждения моторов и другого оборудования.
Регулирование скорости и направления вращения: Магнитный пускатель позволяет регулировать скорость и направление вращения электрических моторов, что может быть важно в различных приложениях.
Защита от перегрузки: Магнитный пускатель может быть оснащен реле перегрузки, которое защищает мотор от повреждения при превышении допустимых значений тока.
Контроль нагрузки: Магнитный пускатель может использоваться для контроля нагрузки на моторе, что позволяет контролировать его работу и избежать проблем с перегрузкой.
Автоматизация процессов: Магнитные пускатели могут быть встроены в автоматизированные системы управления, что позволяет контролировать работу электрических моторов и других устройств на производстве и в других областях.
Подсоединение аппарата через кнопочный пост
Для управления электродвигателем можно установить автономные кнопки с функциями «Пуск» и «Стоп», а можно применить конструктивно законченный блок под названием «Кнопочная станция». Если электродвигатель или любая другая нагрузка является компонентом автоматизированной системы управления (АСУ), то следует организовывать возможность выбора нескольких режимов: автоматический (А), дистанционный (Д), ручной (Р). В режиме А двигатель включает/выключает систему, в режиме Д управление выполняется кнопками «Вперёд»/«Назад», в режиме Р оператор-технолог подходит к исполнительному механизму и крутит руками штурвальчик.
Схема
Схемы подключения отдельных кнопок и кнопочного поста в электрической части совершенно идентичны. Просто при монтажных работах на реальных изделиях надо находить нужные контакты и клеммы.
ФОТО: stroychik.ruКнопочный пост и автономные кнопки
Пошаговая инструкция
Правила монтажа ничем не отличаются от правил работы с другими элементами системы. Можно отметить, что кнопки, кнопочные посты можно монтировать на пульт управления, панель главного щита, можно встраивать в мнемосхему.
Если устройства жёстко закреплены на щите, то монтаж можно вести одножильным проводом. Главное, следить за тем, чтобы при снятии с него изоляции случайно не надрезать сам провод и лишний раз его не перегнуть, а то сломается.
ФОТО: electricalschool.infoДиспетчерский щит с активной мнемосхемой, в которую встроены кнопки и блоки управления
Все монтажные работы следует выполнять при отключённом электропитании. После каждой очередной монтажной операции нужно тестером проверять, чтобы электрическая цепь была сформирована и отсутствовало короткое замыкание.
На современных системах управления электротехническим оборудованием аппаратуру контроля и органы управления часто размещают на больших щитах управления с активной мнемосхемой. Это наглядное представление комплекса оборудования с указанием технологических агрегатов и связей между ними. В мнемосхему встраиваются контрольные приборы, индицирующие факт включения или выключения агрегатов. Рядом встраиваются ключи выбора режимов управления и кнопки дистанционного управления.
Подобные решения были передовыми в прошлом веке. В настоящее время активные мнемосхемы выполняются на экранах компьютеров, и реальные кнопки уступают своё место виртуальным. Но пускатель всё равно остаётся реальным.
Инструкции по подсоединению
Самый простой вариант подключения — через кнопку. В этом случае действовать нужно так, как показывается на видео:
Подсоединяем пускатель через кнопочный пост (без реверса)
На примере с двигателем выглядит это так:
Управление электродвигателем на 380 Вольт
Подключить по реверсивной схеме двигатель можно следующим образом:
Включение двигателя через три кнопки
Вот по такому принципу можно самостоятельно подключить устройство к сети 220 и 380 вольт. Надеемся, наша инструкция по подключению магнитного пускателя со схемами и подробными видео примерами была для вас понятной и полезной!
Питание на электродвигатели лучше подавать через магнитные пускатели (называются еще контакторы). Во-первых, они обеспечивают защиту от пусковых токов. Во-вторых, нормальная схема подключения магнитного пускателя содержат органы управления (кнопки) и защиты (тепловые реле, цепи самоподхвата, электрической блокировки и т.п.). С помощью этих устройств можно запустить двигатель в обратном направлении (реверс) нажатием соответствующей кнопки. Все это организуется при помощи схем, причем они не очень сложны и их вполне можно собрать самостоятельно.
Магнитные пускатели встраиваются в силовые сети для подачи и отключения питания. Работать могут с переменным или постоянным напряжением. Работа основана на явлении электромагнитной индукции, имеются рабочие (через них подается питание) и вспомогательные (сигнальные) контакты. Для удобства эксплуатации в схемы включения магнитных пускателей добавляют кнопки Стоп, Пуск, Вперед, Назад.
Магнитные пускатели могут быть двух видов:
- С нормально замкнутыми контактами. Питание на нагрузку подается постоянно, отключается только когда срабатывает пускатель.
- С нормально разомкнутыми контактами. Питание подается только в то время, когда пускатель работает.
Более широко применяется второй тип — с нормально разомкнутыми контактами. Ведь в основном, устройства должны работать небольшой промежуток времени, остальное время находится в покое. Потому далее рассмотрим принцип работы магнитного пускателя с нормально разомкнутыми контактами.

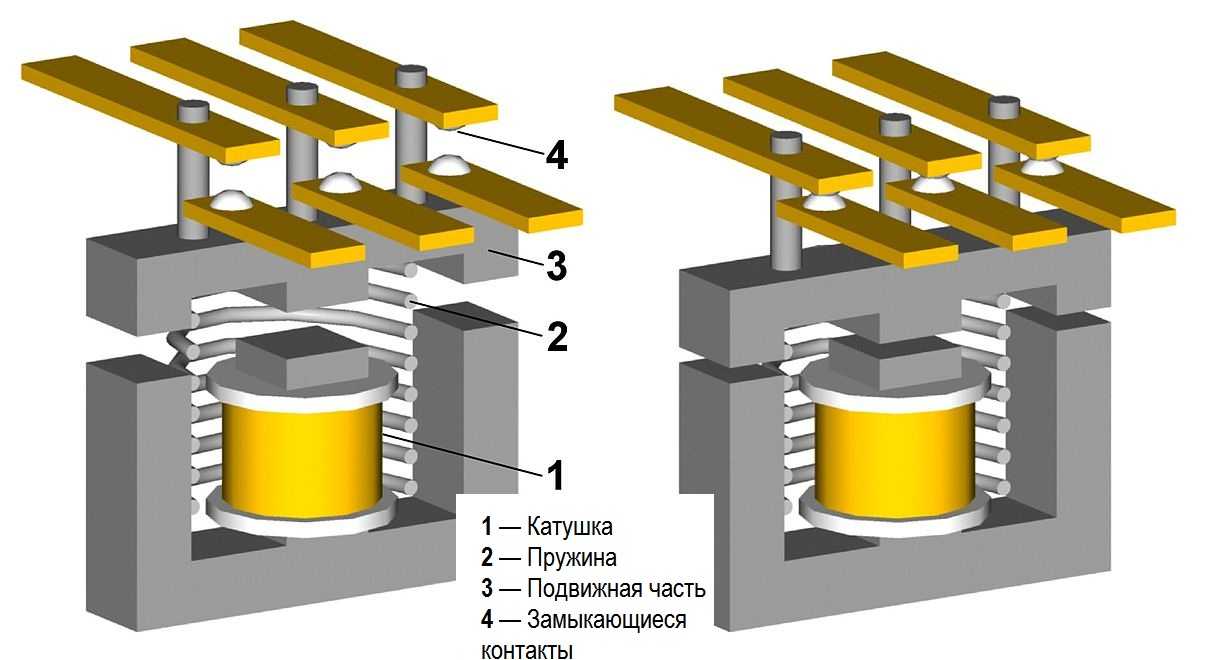

Состав и назначение частей
Основа магнитного пускателя — катушка индуктивности и магнитопровод. Магнитопровод разделен на две части. Обе они имеют вид буквы «Ш», установлены в зеркальном отражении. Нижняя часть неподвижная, ее средняя часть является сердечником катушки индуктивности. Параметры магнитного пускателя (максимальное напряжение, с которым он может работать) зависят от катушки индуктивности. Могут быть пускатели малых номиналов — на 12 В, 24 В, 110 В, а наиболее распространенные — на 220 В и на 380 В.
Верхняя часть магнитопровода — подвижная, на ней закреплены подвижные контакты. К ним подключается нагрузка. Неподвижные контакты закреплены на корпусе пускателя, на них подается питающее напряжение. В исходном состоянии контакты разомкнуты (за счет силы упругости пружины, которая удерживает верхнюю часть магнитопровода), питание на нагрузку не подается.

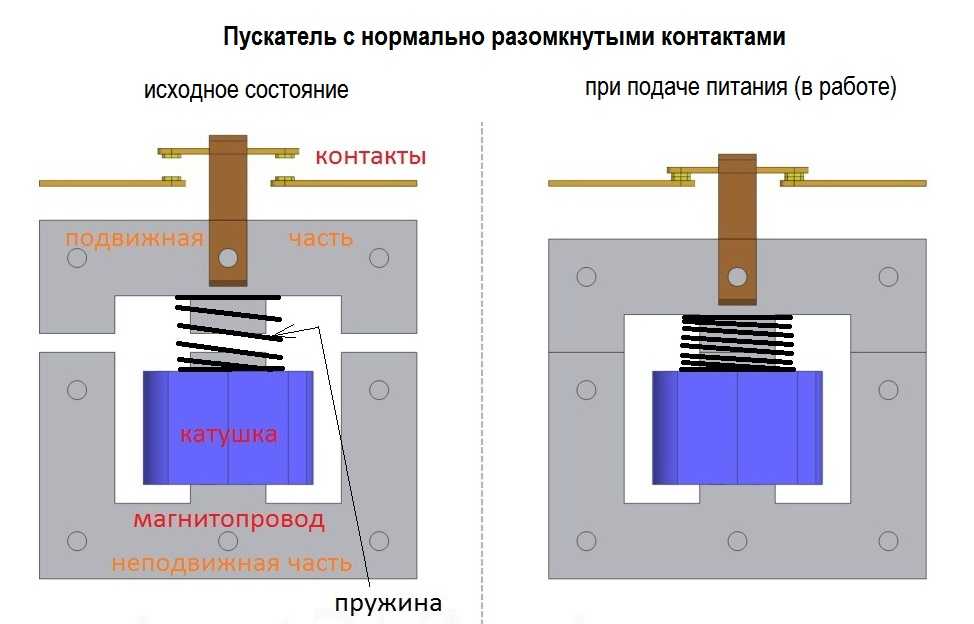

Принцип работы
В нормальном состоянии пружина приподнимает верхнюю часть магнитопровода, контакты разомкнуты. При подачи питания на магнитный пускатель, ток, протекающий через катушку индуктивности, генерирует электромагнитное поле. Сжимая пружину, оно притягивает подвижную часть магнитопровода, контакты замыкаются (на рисунке картинка справа). Через замкнутые контакты питание подается на нагрузку, она находится в работе.
При отключении питания магнитного пускателя электромагнитное поле пропадает, пружина выталкивает верхнюю часть магнитопровода вверх, контакты размыкаются, питание на нагрузку не подается.
Подавать через магнитный пускатель можно переменное или постоянное напряжение. Важна только его величина — оно не должно превышать указанный производителем номинал. Для переменного напряжения максимум — 600 В, для постоянного — 440 В.
