Краткий обзор ламп для уличного освещения

Какие светодиодные светильники предлагает «АтомСвет»

Светодиодные светильники от «АтомСвет»– это энергосберегающее оборудование, отвечающее всем установленным стандартам. О высоком качестве выпускаемого оборудования свидетельствуют европейские (в частности немецкие) сертификаты CE и GS. Светильники обладают следующими параметрами:

• Температурный диапазон от -60 до +60 градусов. Светильники могут использоваться в любых погодных условиях.
• Высокая степень защиты от пыли и влаги – IP65 и IP67.
• Прочный корпус и стекло из поликарбоната обеспечивают максимум защиты от внешних факторов. Дополнительно изделия имеют анодированное или металлопорошковое покрытие.
• Повышенная степень ударо- и вибростойкости, группа условий эксплуатации – М2 по ГОСТ 17516.1.
• Длительность службы – от 50 000 часов. Обслуживание не требуется.
• Наличие специального драйвера для защиты от коротких замыканий и импульсных помех (в сети до 1 000 В). Широкий диапазон питающих напряжений – 150-265 В. Имеется источник питания для бесперебойной работы в сетях со скачущим напряжением.
• Равномерное освещение дороги благодаря оптике с асимметричной КСС.
• Максимальная сила света для углов в 80-90 градусов по требованиям ГОСТ Р 54350-2011.

Выбирайте уличные светильники LED от компании «АтомСвет» для стабильного и эффективного функционирования систем освещения городских дорог и улиц, а также парков, автомагистралей и пешеходных зон!

Компания «АтомСвет»

Классификация натриевых ламп

Как было отмечено выше, натриевые светильники бывают двух типов: НЛНД и НЛВД. Их можно классифицировать ещё по виду колбы, по составу примесей, мощности излучения. Поскольку давление паров натрия напрямую влияет на светоотдачу лампы, то сделаем краткий обзор светильников именно по этому параметру.

Низкого давления (НЛНД)

Первыми появились НЛНД (с низким давлением в горелке). Они обеспечивают низкую цветопередачу, но обладают приятным для человека спектром излучения. Их массово использовали в 30-ых годах ушедшего столетия. Лампы низкого давления можно встретить и сегодня, однако их вытесняют более совершенные натриевые светильники, на которых мы остановимся более подробно.

Высокого давления (НЛВД)

Высокая эффективность НЛВД сделала их лидером среди других газоразрядных источников света. Светоотдача таких светильников достигает 150 люмен/ватт. Они могут работать до 28500 часов. Правда, в конце срока службы их светоотдача снижается, а цвет смещается в красную сторону спектра.

По целому ряду параметров НЛВД превосходят качества люминесцентных ламп, излучающих холодное свечение и металлогалогенных ламп, потребляющих много электроэнергии. Среди современных электрических источников света немного найдётся светильников, способных составить натриевому светильнику достойную конкуренцию.

Лампы для улицы: светодиодные источники света

На сегодняшний день это самый экономичный тип лампочек, который с одинаковым успехом может использоваться как для внутреннего освещения на даче, так и для наружного. С этой точки зрения это довольно привлекательные источники света, позволяющие экономить достаточно много энергии – судите сами, светодиодные лампы для освещения улицы мощность всего 10Вт приравниваются к аналогичной лампе накаливания с потреблением в 80Вт. Это, конечно, если вести разговор о качественных источниках света данного типа – у дешевых китайских товаров данного типа показатели совсем другие, но даже они позволяют говорить о существенной экономии энергетических ресурсов.

Мало того, потребление светодиодных ламп может быть настолько низким, что их работу вполне в состоянии обеспечивать небольшие солнечные панели, которые, как правило, встраиваются в светильник. С такими осветительными приборами для дачи для улицы уже даже можно вести речь об энергонезависимости – мало того, такие светильники достаточно просто автоматизируются. Они отлично могут включаться и выключаться самостоятельно, реагируя на движение или освещенность.

Энергосберегающие лампы для улицы фото

Это, конечно, все хорошо, но и эти лампы, как говорится, не без недостатков – их не много, но для кого-то они могут показаться достаточно существенными.

1. Высокий срок эксплуатации. Почему это недостаток? Да потому что это просто миф – производитель заявляет о 100 000 часах работоспособности. Как минимум при нормальном использовании это 11 лет, противоречащие даже сроку гарантии, который сами же производители устанавливают (не более чем в 5 лет).
2. Все светодиодные лампы без исключения, а вернее сами светодиоды, обладают так называемым эффектом деградации, при котором источники света со временем выгорают – сначала они тускнеют, а потом и вовсе гаснут.
3. Третий момент, а вернее недостаток, это несколько неправильный свет, к которому могут привыкнуть не все люди – для получения привычной освещенности может даже понадобиться большее количество светодиодных лампочек. В принципе, для улицы это не такая уж и проблема.
4. Настоящая проблема заключается в том, что светодиодное освещение, мягко говоря, искажает реальное виденье объектов. В принципе, с этим явлением производители борются и довольно успешно – к примеру, современные светодиоды нового поколения COB уже практически не искажают очертания предметов.

5. Боязнь перепадов напряжения – этот вопрос решается оснащением светодиодной лампы импульсными источниками питания, что сказывается на стоимости ламп не в пользу покупателя. Хорошие светодиодные лампы, способные работать действительно долго, стоят очень дорого.

И, естественно, такой момент, как чувствительность к отрицательным температурам, который выражается в сокращении срока службы ламп – при контакте светодиода с холодной окружающей средой выгорание кристаллов светодиодов происходит быстрее. Опять-таки, здесь многое зависит от их качества и типа – к примеру, все те же COB менее чувствительны к отрицательной температуре.

В принципе, можно рассмотреть и другие лампы для уличного освещения – если говорить о газоразрядных источниках света, то в зависимости от газа в трубках, их можно классифицировать на довольно большое количество подвидов. Одни из них лучше работают в условиях улицы, другие несколько хуже и это «несколько» довольно несущественно

Здесь гораздо интереснее сам принцип получения свечения – в этом отношении следует обратить внимание на так называемые индукционные лампы. Это практически та же люминесцентная лампа, только здесь ионы газа заставляют светиться не путем пропускания через них электрического тока, а методом воздействия на них магнитным полем

Внутри таких ламп контакты и спирали отсутствуют, благодаря чему на сегодняшний день это самый долговечный источник света.

Утилизация

Рассматриваемые световые приборы отнесены к первому классу опасности. Поэтому, сейчас растет количество мест, где эти они запрещены к применению. Возможно, что через несколько лет ртутные лампы будут сняты с производства повсеместно, так как политика государств направлена на снижение количества оборудования, содержащего ртуть. Выполняя государственный приказ, коммунальное хозяйство сокращает применение ДРЛ.

К сожалению, не все задумываются о вопросах вывода таких источников света из эксплуатации. Этим они вредят не только себя, но и окружающим.

В скором времени их продажа будет полностью прекращена. Приборы, содержащие ртуть, будут оставлены только в медицинском оборудования до того момента, пока не будет найдет безопасный аналог.

В настоящее время утилизация ртутных ламп является лицензируемой услугой. 3 сентября 2010 года было принято соответствующее постановление правительства РФ. Документ описывает требования к процессу утилизации, содержит информацию о порядке действий при заражении ртутью. Описан процесс демеркуризации – удаления ртути.

Сейчас все юридические лица РФ обязаны формировать паспорт отходов на люминесцентные лампы и вести строгий учет ртутьсодержащих отходов. Наличие ртути – это уже потенциальная опасность.

Под переработкой и утилизацией понимаются восстановление отслуживших свой срок металлов из приборов их содержащих. Ртути в том числе. Поврежденная колба обеспечит выход жидкого металл в окружающую среду.

В России действует закон ФЗ-187 (статья 139). Согласно нему, за неправильную утилизацию или размещение контейнера для опасных отходов в ненадлежащем месте взыскивается штраф. Несанкционированный вывоз за территорию хранения также наказуем.

Технические параметры

Сегодня натриевые лампы часто используются для организации уличного типа освещения. Причем они могут вкручиваться как в обычные светильники, так и в консольные установки или фонари. Наиболее широкое применение они нашли именно в системе наружной подсветки.
К положительным моментам использования ДНАТ можно отнести:

• стабильное и яркое свечение, которое наблюдается на протяжении всего срока эксплуатации лампочки;
• возможность установки в различные светильники (например, консольные, фонари и т.д.);

Светильники уличного назначения с ДНАТ

• цвет излучения может быть как желтым, так и нейтрально-белого. Для изменения цвета свечения используют различные газовые смеси;
• снижение эксплуатационных затрат;
• такие изделия имеют достаточно продолжительный период службы, особенно если сравнивать их с лампами накаливания и галогеновыми источниками света;
• защита от УФ излучения;
• компактные размеры лампы, которые сочетаются с возможностью создания пучков высокой интенсивности.

Помимо этого следует знать, что натриевые лампы должны вкручиваться в те светильники, которые оснащены защитным стеклом, т.е. закрытого типа.
Для подсветки дома и помещений общественного назначения, такие лампочки практически не применяются по следующим негативным моментам, которые имеются в их работе:

• шум, который издают пускорегулирующая аппаратура;
• возможность появления эффекта мерцания;
• отсутствие возможности быстрого повторного включения. Для того, чтобы натриевая лампочка зажглась необходимо дождаться ее полного остывания;
• необходимость использования при подключении зажигающего устройства и балластов. Также здесь понадобятся токовые предохранители типа IEC1167.

Как видим, такие характеристики не приемлемы для системы домашнего освещения, но вполне сгоняться для уличной подсветки.

Достоинства светодиодов и принципы подбора

Подобные модели выигрывают у люминесцентных, галогеновых источников света и лампочек накаливания по ряду параметров. Один из них — потребление электроэнергии. Однако есть и другие достоинства ЛЕД-оснащения:

• не нагревается и быстро включается;
• не мерцает (мерцание опасно для эпилептиков);
• отличное фокусирование и высокая яркость потока света;
• экологическая безопасность (отсутствие ртути и других опасных веществ).

Светодиодные светильники обеспечивают высокую яркость светового потока

Выбор оборудования требует учета определенных параметров. От каждого из них зависит удобство пользователя

Поэтому необходимо обратить внимание:

На размер и разновидность корпуса. Частично или полностью встраиваемая модель, либо накладная

Тут важно, чтобы между отделкой потолка и плиткой был промежуток для встроенного светильника и подведения проводки. Мощность лампочки. Для виниловых потолков лучше выбрать маломощный светильник, чтобы не повредить материал

Качество радиатора

Для виниловых потолков лучше выбрать маломощный светильник, чтобы не повредить материал. Качество радиатора

Китайские изготовители недорогих ЛЕД-лампочек скрывают его отсутствие под матовой колбой. В итоге оснащение перегревается и выходит из строя. Световые потоки (700 Лм — это стандарт для лампы накаливания, мощность которой составляет 75 Вт). Тут все зависит от ваших потребностей и особенностей комнаты. Температура потока света (единица измерения — кельвины). Доступны различные оттенки свечения, включая холодный голубой и теплый желтый.

Качественный LED-светильник должен быть оснащен мощным радиатором

Еще один важный критерий в приобретении потолочного осветителя — особенности цоколя. Если вы предпочитаете бюджетный вариант и малоизвестного изготовителя, лучше купить лампу с распространенным типом цоколя. Тогда ее будет проще заменить, когда она перегорит. Опытные потребители выбирают патроны GU10, E27, GU5.3, Е14.

Новейшие модификации ЛЕД-лампочек обладают диммируемостью. Диммер — это оснащение для регулирования потока света, в зависимости от пожеланий владельца. Он не подходит для обыкновенных энергосберегающих ламп. Но нынешние лампы на светодиодах вполне могут работать с диммерами.

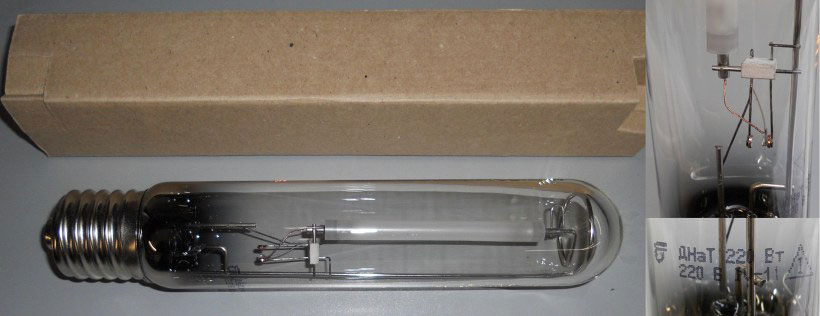

Устройство натриевых ламп

Внешне эти лампы имеют сходство с ДРЛ. Внешний корпус — баллон цилиндрической формы из стекла, но бывает и в форме эллипса. В нем расположена «горелка» — трубка, внутри которой происходит дуговой разряд. Электроды расположены с ее торцов. Они соединены с цоколем. Натрий не применяется при изготовлении «горелки», так как его пары довольно сильно воздействуют на стеклянный корпус. Кроме того, внешняя колба играет еще и роль «термоса» — изолирует горелку от внешней окружающей среды.

На рисунке упоминается геттер. Он редко упоминается в справочной документации. Геттер – это газопоглотитель, адсорбер. Он способен улавливать и удерживать газ за исключением инертных. Он находит свое применение не только в газоразрядных лампах, но и в радиоэлектронике – электровакуумных приборах. Его основная функция– увеличение срока службы. Отсутствие посторонних веществ снижает «отравление» электродов.

Сама горелка изготовлена из поликора – поликристаллической окиси алюминия. Ее получают путем спекания. Причем только альфа-форма кристаллической решетки приемлема для изготовления корпуса разрядной трубки. Она характеризуется максимальной плотностью «упаковки атомов». Это разработка фирмы General Electric. Разработчик назвал этот материал «лукалос». Он устойчив к парам натрия и пропускает около 90 процентов видимого излучения. К примеру, днат 400 имеет трубку длиной 8 сантиметров, диаметром 7.5 миллиметров. С увеличение мощности увеличивается размер «горелки». Электроды изготовлены из молибдена. Кроме натрия в парообразной форме, закачан инертный газ – аргон. Он требуется для облегчения образования разряда. Для улучшения светоотдачи вводят ртуть и ксенон. При работе лампы температура в горелке достигает 1200-1300 кельвинов. Около 1300 по шкале Цельсия. Для предотвращения повреждении из колбы выкачивается воздух. Вакуум достаточно сложно поддерживать, так как при температурном расширении могут появляться микроскопические щели и отверстия. Через них может заходить воздух. Для устранения этого используются специальные прокладки. Колба разогревается не так сильно, как горелка. Обычная температура – 100С. В свечении выражены оранжевый, желтый, золотистый цвета.

Ранее лампы имели только круглый резьбовой цоколь, как у бытовых ламп накаливания. Однако, недавно появился новый тип цоколя – Double Ended.

Вне зависимости от конструкции спектра будет примерно одинаков.

В основном, этот тип ламп используется агропредприятиями. Они, как правило, тоньше в два раза, чем стандартное исполнение натриевой лампы. Колба изготовлена из кварца. Внутри колбы находится азот. Горелка имеет два электрода для подачи импульса и последующего питающего напряжения для поддержания разряда. Выводы расположены с торцов лампы, это более совершенное решение, позволяющее избежать термической деформации колбы.

Разработаны ДНаТ-лампы и с двумя горелками.

Разновидность, представленная на фото, как правило, используется для тепличного размещения (в целях досветки). Вторая горелка – это металлогалогеновая лампа. По сути, эта модель представляет собой гибрид ДНаТ и МГЛ в едином корпусе.

Но существуют и модели, в которых находится пара идентичных горелок. Они находятся в общем баллоне и соединены параллельно. Делается это для поочерёдного использования каждой из газоразрядных трубок. Во время работы только одна излучает свет. Зажигается именно та, где будут более подходящие условия. Такое решение позволяет снизить общие эксплуатационные расходы. В остальном варианты с одной или двумя трубками не имеют никаких принципиальных различий, параметры мощности и светового потока будут одни и те же. Принципиальные схемы не изменяются.

Обзор основных характеристик ДНаТ

Подбирая источник света, необходимо учитывать и климатические условия ее размещения. Следует помнить, в холодное время года, эти осветители могут не вполне соответствовать заявленным параметрам. Коэффициент полезного действия достигает тридцати процентов. Максимум излучения приходится на длину волны от 550 до 640 нм. На индекс цветопередачи влияет состав газовой смеси и давление в колбе. В некоторых случаях добавлены люминесцирующие добавки.

Среди отечественных производителей наибольшим спросом пользуются модели ДНаТ 70/100/150/250/400. Цифра обозначает мощность.

В таблица представлены сравнительные характеристики.

	ДНаТ 70	ДНаТ 100	ДНаТ 150	ДНаТ 250	ДНаТ 400
Мощность	70	100	150	250	400
Поток, лм	5800	9500	14500	25000	47000
Светоотдача, лм/Вт	80	95	100	100	125
Цоколь	Е27	Е27	Е40	Е40	Е40
Длина, мм	165	214	211	250	278
Диаметр, мм	42	48	48	48	48
Срок службы	6000	6000	6000	10000	15000
Напряжение горения, В	100	120	120	120	120

Есть немало аналогов иностранного производства.

Модель	NАV — Т 150W	NАV- Т 250W	NАV — Т 400W	LU 150W	LU 250W	LU 400W	SОN-T Prо250W	SОN-H Prо 220W	SОN-H Prо 350W
Мощность	150	250	400	150	250	400	250	250	400
Поток	14500	27000	48000	15000	27500	50000	28000	20000	34000
Диаметр	46	46	46	46	46	46	47	47	122
Длина	211	257	258	211	260	283	257	257	290
Цоколь	40	40	40	40	40	40	40	40	40
Фирма	Osram	GE	Philips

Маркировка	ДНаТ 70	ДНаТ 100	ДНаТ 150	ДНаТ 250	ДНаТ 400
Мощность, Вт	70	100	150	250	400
Световой поток, лм	5800	9500	14500	25000	47000
Светоотдача, лм/Вт	80	95	100	100	125
Цоколь	Е27	Е27	Е40	Е40	Е40
Длина, мм	165	214	211	250	278
Срок службы	6000	6000	6000	10000	15000

Есть немало аналогов иностранного производства.

Фирма	Osram
Модель	NАV — Т 150W	NАV- Т 250W	NАV — Т 400W
Мощность	150	250	400
Световой поток	14500	27000	48000
Диаметр	46	46	46
Длина	211	257	258
Цоколь	40	40	40

Фирма	GE
Модель	LU 150W	LU 250W	LU 400W
Мощность	150	250	400
Световой поток	15000	27500	50000
Диаметр	46	46	46
Длина	211	260	283
Цоколь	40	40	40

Фирма	Philips
Модель	SОN-T Prо250W	SОN-H Prо 220W	SОN-H Prо 350W
Мощность	250	250	400
Световой поток	28000	20000	34000
Диаметр	47	47	122
Длина	257	257	290
Цоколь	40	40	40

Особенности строения

Натриевые газоразрядные лампы, используемые часто для наружного типа подсветки, приставляют собой современный источник света, который появился в результате попытки модернизации ламп накаливания. В качестве светящегося тела здесь используются пары натрия. Такие лампы еще имеют аббревиатуру ДНАТ, что расшифровывается как «Дуговая Натриевая Трубчатая Лампа».

Строение ДНАТ

Из-за того, что натриевые газоразрядные лампы для создания газового разряда используют пары натрия, то светильники, в которые они вкручиваются, светят ярко-оранжевым оттенком. Этот свет отлично смотрится в качестве уличного типа освещения. Поэтому в светильники наружного освещения улиц и дворов все чаще вставляют именно такие лампы, заменяя ими устаревшие ртутные газоразрядные источники света.
ДНАТ представляет собой эффективную разновидность источников света, поскольку в их характеристики входит высокая световая отдача. Натриевые лампы среди всех газоразрядных моделей характеризуются максимальными показателями светоотдачи, при этом качество светового потока со временем падает незначительно.
Натриевые лампы работают так:

внутри лампы имеют трубку — «горелку». Она изготовлена из алюминиевой керамики. Эта трубка заполняется разреженным газом (пары натрия, смешанные с ртутью);

• данная схема содержит пары ртути для того, чтобы ограничивать ток и используются как индуктивный балласт (электронный балласт);
• при прохождении электрического тока по лампочке, ее электрическая схема активируется и наблюдается создание электродуги между двух электродов. Между этими электродами в парообразном состоянии находится натрий.

Для зажигания холодной лампы ДНАТ напряжения сети будет недостаточно. В связи с этим натриевые лампочки принцип имеют определенный способ подключения. Для их подключения сегодня используют специальное импульсное зажигающее устройство (ИЗУ). Схема подключения будет рассмотрена ниже. ИЗУ, после подключения начинает генерировать импульсы напряжением. Эти импульсы могут достигать несколько тысяч вольт. При таком напряжении гарантированно возникнет электрическая дуга.

Свечение ДНАТ

Поскольку основной поток светового излучения генерируют ионы натрия, то натриевые лампы будут создавать световой поток характерного желтого цвета. Такой свет считается наиболее приемлемым для людей, так как он приближен к показателям естественного освещения.
Сразу же после возникновения и стабилизации дуги, такие лампы будут светить слабо, так как энергия станет расходоваться на нагревание горелки. По этой причине включенные светильники уличного типа вначале будут давать слабый свет, яркость которого будет нарастать по мере прогрева горелки. Примерно через 10 минут с начала работа осветительного прибора, яркость у натриевой лампы достигнет своего нормального уровня.

Преимущества и недостатки

Достоинства и недостатки ДНаТ обуславливаются физическим принципом формирования светового потока. Но более верно считать их особенностями конструкции. Учитывая их, можно сделать вывод о целесообразности применения этого типа источников света в конкретном случае.

Плюсы

• Стабильность светового потока и большой охват площади
• Эффективность в туман.
• Достаточно высокий КПД.
• Длительный период полезной эксплуатации.
• Хорошие показатели светоотдачи. Показатель незначительно падает только в конце срока службы.
• Отличный вариант для досветки плодоносящих растений.
• Широкий диапазон температуры окружающей среды, при котором сохраняется работоспособность.

Минусы

• Недостаточно качественную цветопередачу, что ограничивает сферу применения. Субъективно зеленый цвет может казаться темно-синими или черным.
• Высокий уровень пульсаций.
• Длительное время выхода на рабочий режим.
• Сложности с утилизацией из-за наличия ртути (справедливо для большинства моделей).
• Дополнительные элементы для работы (справедливо для устаревающих моделей, в новые уже встроены ЭПРА).
• Не подходит для неплодоносящих растений.
• Взрывоопасность.
• Критичны к качеству электропитания. Не рекомендовано использовать при отклонениях напряжения свыше десяти процентов.
• Сложности утилизации (так как используется амальгама – соединение ртути с другими металлами).

Учитывая высокий уровень пульсации и недостаточную цветопередачу, не рекомендуется применять лампы типа ДНаТ для освещения производственных помещений. Их использование на промышленных объектах существенно повышает риск получения производственной травмы.

О необходимости освещения улиц

Уличные лампы функциональны и выполняют по-настоящему важные функции:

• Обеспечивают комфорт при передвижении по городским дорогам и дворам;
• Понижают уровень опасности, так как в темном переулке больше шансов наткнуться на неприятности, чем на освещенной площадке;
• Уличные лампы добавляют эстетики дворику или скверу, где они располагаются.

Мало кто обращает внимание на городское осветительные приборы, проходя мимо в вечернее время. А, оказывается, без освещения было бы намного труднее жить

Но внешняя привлекательность и польза от этих приборов, все же, находится на втором месте по важности в сравнении с их экономичностью. Чтобы разобраться, характеристики какого из вариантов лучше, нужно подробнее изучить каждое исполнение

Этап 4: Расчет прогнозных затрат на электроосвещение после замены.

Как мы уже выяснили ранее, наработка электроосвещения в год составит 4380 часов.

Соответственно за год модернизированное уличное электроосвещение нашего садового товарищества будет потреблять:

60 светильников * 0,110 кВт *4380 часов = 28908 кВт/часов электроэнергии.

Умножим полученное количество электроэнергии на её стоимость и получим затраты в год на электроэнергию после замены:

28908 кВт/ч * 3,50 руб. = 101178 рублей.

Заявленный срок службы светодиодных модулей, применяемых в светильниках Пром-С — 100000 часов, что при наработке 4380 часов в год обещает почти 23 года безаварийной работы!

Дроссель

По поводу качества дросселей и почему они выходят из строя в новых светильниках.

Современные компактные балластные дросселя, в большинстве своем изготовлены намоткой одной катушки, в навал, без межслойных изоляционных прокладок. Плюс, пропитаны кое-как лаком, без защиты обмотки защитным компаундом.

Стоит попасть сырости в корпус со схемой и жди беды. Советские большие дросселя мотались только двухстержневой двухкатушечной конструкции, каждая из которых имела межслойную картонную изоляцию.

Отсюда и практически их вечность. Но современные маркетологи и производители в этом, к сожалению не заинтересованы.

Специфика применения: плюсы и минусы ламп

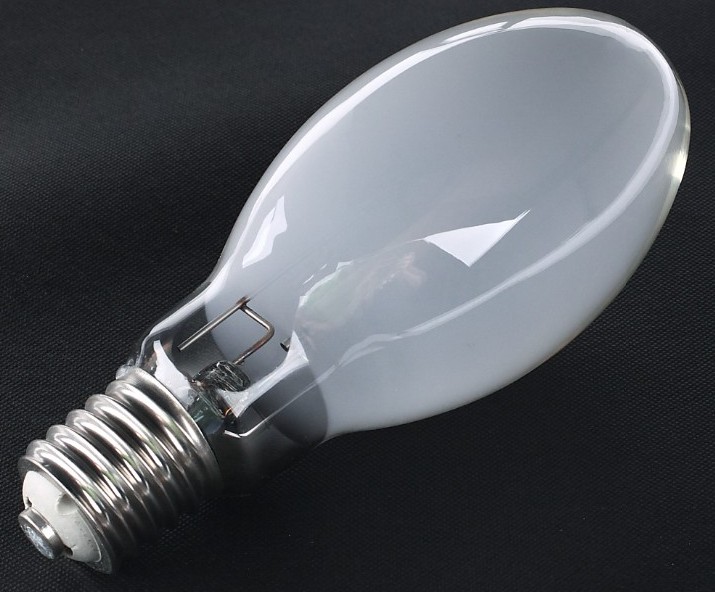

Осветители типа ДРЛ преимущественно устанавливаются на столбах для освещения улиц, проезжих дорог, парковых зон, придомовых территорий и нежилых сооружений. Это обусловлено техническими и эксплуатационными особенностями ламп.

Главный плюс ртутно-дуговых приборов – высокая мощность, обеспечивающая качественное освещение просторных площадей и крупных объектов.

Стоит отметить, что паспортные данные ДРЛ по световому потоку актуальны для новых ламп. Спустя квартал яркость ухудшается на 15%, через год – на 30%

К числу дополнительных достоинств можно отнести:

1. Долговечность. Средний срок работы, заявляемый производителями, – 12 тысяч часов. При этом, чем мощнее лампа, тем она дольше прослужит.
2. Работа при низких температурах. Этот решающий параметр при выборе осветительного прибора для улицы. Газоразрядные лампы морозостойки и сохраняют свои рабочие характеристики при минусовых температурах.
3. Хорошая яркость и угол освещения. Светоотдача ДРЛ-приборов зависимо от их мощности колеблется в пределах 45-60 Лм/В. Благодаря работе кварцевой горелки и люминофорному покрытию колбы достигается равномерное распределение света с широким углом рассеивания.
4. Компактность. Лампы относительно небольшие, длина изделия на 125 Вт около 18 см, прибора на 145 Вт – 41 см. Диаметр – 76 и 167 мм соответственно.

Одна из особенностей использования осветителей ДРЛ – необходимость подключения к сети через дроссель. Роль посредника – ограничение тока, питающего лампочку. Если подсоединить осветительный прибор в обход дросселя, то из-за большого электротока он сгорит.

Схематично подключение представлено последовательным соединением ртутной люминофорной лампы через дроссель к сети питания. Во многие современные осветители ДРЛ уже встроен пускорегулирующий механизм – такие модели дороже обычных ламп

Ряд недостатков ограничивает применение ДРЛ-светильников в быту.

Значимые минусы:

1. Длительность розжига. Выход на полную освещенность – до 15 минут. Для разогрева ртути требуется время, что в условиях дома очень неудобно.
2. Чувствительность к качеству электроснабжения. При понижении напряжения на 20% и более от номинального значения, включить ртутную лампу не получится, а светящийся прибор потухнет. При снижении показателя на 10-15% – ухудшается яркость света на 25-30%.
3. Шум при работе. ДРЛ-светильник издает жужжащий звук, не заметный на улице, но ощутимый в помещении.
4. Пульсация. Несмотря на применение стабилизатора, лампочки мерцают – выполнять длительную работу при таком освещении нежелательно.
5. Низкая цветопередача. Параметр характеризует реальность восприятия окружающих цветов. Рекомендованный индекс цветопередачи для жилых помещений – не менее 80, оптимально – 90-97. У ламп ДРЛ значение показателя не достигает 50-ти. При таком освещении невозможно четко различать оттенки и цвета.
6. Небезопасность применения. В процессе работы выделяется озон, поэтому при эксплуатации лампы внутри помещения требуется организация качественной вентсистемы.

Кроме того, наличие в колбе ртути само по себе представляет потенциальную опасность. Такие лампочки после использования нельзя просто выбросить. Чтобы не загрязнять окружающую среду, они утилизируются соответствующим образом.

Еще одно ограничение применения газоразрядных ламп в быту – необходимость их установки на значительной высоте. Модели мощностью 125 Вт – подвес в 4 м, 250 Вт – 6 м, 400 Вт и мощнее – 8 м

Существенный минус ДРЛ осветителей – невозможность повторного включения до полного остывания лампы. При работе прибора давление газа внутри стеклянной колбы сильно повышается (до 100 кПа). Пока лампа не остынет, пробить искровой промежуток напряжением запуска невозможно. Повторное включение происходит примерно через четверть часа.

Подключение лампы ДНаТ от дросселя ДРЛ

Многие задаются вопросом, а можно ли подключать такую лампочку от дросселя одинаковой мощности, рассчитанного на лампу ДРЛ? Теоретически это возможно, главное исключить из схемы ИЗУ.

Однако, хоть мощности могут быть и одинаковы, но из-за разного рабочего напряжения на лампах, баласт ДНаТ и ДРЛ будет выдавать разные рабочие токи выхода.

1 of 2

И это напрямую будет сокращать срок службы светильника (при превышении тока), либо наоборот не даст ему выйти на расчетный поток свечения (при меньшем токе).

Есть натриевые лампы со встроенными ИЗУ. Некоторые их ошибочно считают универсальными, и используют напрямую под замену, например в светильниках с ДРЛ 250Вт.

С одной стороны сплошная выгода. Получается, что при меньшей мощности 220Вт вместо 250Вт, можно легко получить гораздо больший световой поток.

световой поток ДРЛ 250Вт – 13000Лм

световой поток такой ДНаТ 220Вт – 18000Лм

Никаких переделок схем, просто меняете лампочки и получаете больше света на несколько тысяч люмен. Однако и такие модели нужно применять с балластами рассчитанными именно для натриевых ламп.

Иначе это будет сказываться на сроках службы светильника.

ЭНЕРГОСБЕРЕГАЮЩИЕ УЛИЧНЫЕ ЛАМПЫ

Освещение улиц в мегаполисах и других населенных пунктах осуществляется при помощи достаточно сложных и энергоемких инженерных систем. Именно поэтому специализированные службы, обслуживающие эти системы, постоянно заняты поиском путей снижения материальных и энергетических затрат на обеспечение уличного освещения.

Одним из таких путей является использование энергосберегающих источников света. До последнего времени наиболее экономными считались люминесцентные лампы, однако их применение ограничивалось:

• наличием ртути внутри колбы (до 70 мг);
• сложностью схемы включения;
• зависимостью от температуры окружающей среды;
• вредными пульсациями светового потока;
• созданием при работе радиопомех.

Внедрение в производство осветительных приборов современных научных открытий и инновационных технологий привело к созданию новой категории источника света светодиодных ламп. В течении короткого времени это направление в уличном освещении стало приоритетным.

Светодиод полупроводниковое устройство, излучающий свет при воздействии на него электрического тока. При этом цвет светового потока определяется химическим составом полупроводника.

Светильники, оснащенные светодиодными источниками света практически повсеместно используются для освещения улиц и дорог во многих зарубежных странах. Постепенно и в России они завоевывают популярность. Единственная причина, которая сдерживает их распространение высокая стоимость, которая, кстати, последнее время имеет тенденцию к снижению.

При этом не всегда принимается во внимание тот факт, что в долгосрочной перспективе их использование экономически выгодно. Ведь благодаря длительному сроку службы, сокращаются затраты на их обслуживание и замену

Кроме того яркость светового потока у них можно регулировать снижая или повышая питающее напряжение питания.

Это позволяет без труда снижать уровень освещенности в ночное время до 50% (СНиП 230595), что даст существенную экономию как электроэнергии, так и материальных затрат.

Светодиодные источники света по своим функциональным возможностям намного превосходят существующие лампы, которые используются для уличного освещения. Они обладают:

• огромным сроком службы, составляющим не менее 80000 часов (25 лет при ежедневной 10 часовой работе), в течении которых яркость светового потока снизится не более чем на 50%;
• малым потреблением электроэнергии при мощном световом потоке (до 150 Лм/Вт);
• устойчивостью к перепадам температур и воздействию влаги.

При этом светодиодные лампы не требуют специальных условий при эксплуатации, в частности перерыва в работе для охлаждения, так как в процессе работы не нагреваются.

Еще одна новинка, появившаяся на рынке осветительной арматуры автономный уличный фонарь с питанием от солнечных батарей. Использование таких фонарей позволяет полностью исключить энергозатраты на уличное освещение.

В общем виде уличный фонарь с автономным питанием представляет собой достаточно сложный инженерный комплекс, в состав которого, кроме собственно фонаря со светодиодной лампой, входят:

1. Солнечная батарея (фотоэлектронный модуль), преобразующая солнечный свет в электричество. Она обеспечивает работу на протяжении не менее 25 лет, что вполне соизмеримо со сроком службы светодиодного источника света.

2. Аккумулятор, который служит для накопления электроэнергии, получаемой от солнечной батареи.

3. Управляющий контроллер, с помощью которого осуществляется оптимизация режима зарядка/разрядка и автоматическое включение и выключение освещения в зависимости от времени суток. При необходимости контроллер может комплектоваться датчиком движения, таймером включения/выключения и др.

4. Специальный герметичный бокс для хранения контроллера и аккумулятора.

Экономить электроэнергию помогают и другие инновационные разработки. Особый интерес при освещении небольших территорий, которые к тому же не требуют постоянного освещения, вызывают датчики движения. Уличные светильники, оснащенные такими датчиками (при правильном их размещении), включаются только при попадании движущего объекта в поле их «зрения», что уже само по себе экономит электроэнергию.

При этом датчики движения позволяют обслуживающему персоналу или владельцу частного дома, возле которого установлен такой светильник, установить по своему усмотрению:

• время работы лампы после прекращения движения;
• чувствительность датчика движения;
• время суток, когда будет срабатывать датчик.

2012-2024 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Виды светильников

Ассортимент приборов освещения достаточно велик по разным параметрам и признакам. Обычно их монтаж производится на столбы, стены и металлические опоры.

Приборы освещения условно подразделяют на классические, энергосберегающие и сферические. Последние представляют собой столб с плафоном круглой формы. Преимущество их в том, что свет распределяется равномерно по всем сторонам. Стекло для плафона применяют разное (матовое, глянцевое), но такое, чтобы оно имело свойство переотражения.

Индерективные светильники работают исходя из принципа распределения светового потока. Их прекрасно можно использовать при освещении города, парка, сквера.
Прожектора различаются:

1. По типу устанавливаемых в них ламп и по принципу распределения света внутри.
2. По значению силы света и угла светового потока.
