Основные технические характеристики и схема подключения ламп ЛБ 40 — чем их заменить

Нюансы подключения

Схемы включения ламп дневного света подразумевают наличие электромагнитного пускорегулирующего аппарата или дросселя (представляющего собой своеобразный стабилизатор) со стартером. Конечно, в наше время есть люминесцентные лампы без дросселя и стартера и даже приборы с улучшенной цветопередачей (ЛДЦ), но о них чуть позднее.

Итак, стартер выполняет следующую задачу: он обеспечивает в схеме короткое замыкание, разогревая и электроды, обеспечивая тем самым пробой, при помощи которого облегчается розжиг лампы. После того как электроды достаточно разогрелись, стартер обеспечивает разрыв цепи. А дроссель ограничивает ток во время замыкания, обеспечивает высоковольтный разряд для пробоя, зажигая и поддерживая стабильное горение лампы после запуска.

Схемы подключения

Прежде чем перейти к модернизации светильника с заменой люминесцентных ламп Т8 на светодиодные, сначала нужно как следует разобраться со схемами. Все люминесцентные светильники подключаются по одному из двух вариантов:

на базе ПРА, в составе которого дроссель, стартер и конденсатор (рис.1);
на базе электронного балласта (ЭПРА), который состоит из одного блока – высокочастотного преобразователя (рис.2).

Схема подключения светодиодной лампы Т8 не содержит никаких дополнительных элементов (Рис.3).

Поэтому прежде чем модифицировать светильник, нужно внимательно изучить схему подключения, приведенную на корпусе LED-лампы или в документации к ней.

Основы классификации люминесцентных ламп

Для применения ЛЛ используют маркировку, которая нанесена на колбе и на металлических частях ламп. Если понимать, что там написано, вопроса как выбрать не появится, и электропроводка в квартире не пострадает. Итак, что мы прочитаем на лампе:

Первая буква это Л – люминесцентная. Следующая буква это спектр. Б – белый, Д – дневной свет и У – универсальная. Например, ЛБ

Диаметр колбы . Это параметр, прямо связанный со светимостью, спектром и длительностью эксплуатации. Чем «толще» лампа, тем дольше она прослужит (хотя падение светового потока со временем неизбежно). Международный стандарт принял единицу диаметра как часть дюйма – 1/8. Наиболее распространены лампы с диаметром колбы 18, 26 и 38 мм. Обозначение размера Т. Например Т8 это 26 мм. ЛБ Т8. Габариты могут быть приведены как цифры, например 26/604 – тогда это диаметр и длина в миллиметрах.

Мощность . Это характеристика, которая позволит понять, какое помещение мы сможем осветить одной лампой, или, сколько ламп накаливания заменит одна ЛЛ. Обозначение W. Цифра означает мощность, а как это связано со светимостью и КПД, можно почитать тут . Например, w12. Итого имеем ЛБ Т8 w8.
Физические характеристики цоколя и их количество (FS один, FD два, FB компактная лампа со встроенным в цоколь ЭПРА) обозначают стандартной международной маркировкой, например FS G13. Мы уже начинаем понимать, о какой лампе идёт речь — ЛБ Т8 w8 FS G13.
Необходимость стартёра или возможность включения в схему с балластом, без пусковой аппаратуры. (Есть неправильное мнение, что лампы RS «rapid start» . не требующие стартёра более экономичные – они просто растягивают во времени потребляемую для старта энергию). Сюда же отнесём маркировку других типов старта – InS — instant start . универсальный пуск US. Лампы, которым нужен стартёр, будут промаркированы PHs — pre-heat start

Обратим Ваше внимание на то, что согласно стандартам, данное обозначение может отсутствовать, а значит, если у лампы нет указания на плавный старт, то стартёр обязательный элемент, раз таково устройство люминесцентной лампы. А значит, лампа может быть такой — ЛБ Т8 w8 FS G13 RS.
Следующий параметр – напряжение сети. которое может быть 220 или 127 вольт, это указывается именно так – 127 В

Или 220 В.
Ещё одно обозначение – форма колбы. Линейная форма не обозначается, а вот подковообразная (дуга) имеет маркировку U. Например, 4U – четырёхдуговая. S –спираль, С – свеча, G – шарообразная, R – рефлекторного вида и Т – в виде таблетки. Обратите внимание – аналогичная структура применяется в маркировке энергосберегающих ламп. Для стандартных ламп дневного света такие обозначения редкость.

которое может быть 220 или 127 вольт, это указывается именно так – 127 В. Или 220 В.
Ещё одно обозначение – форма колбы . Линейная форма не обозначается, а вот подковообразная (дуга) имеет маркировку U . Например, 4U – четырёхдуговая. S –спираль, С – свеча, G – шарообразная, R – рефлекторного вида и Т – в виде таблетки

Обратите внимание – аналогичная структура применяется в маркировке энергосберегающих ламп. Для стандартных ламп дневного света такие обозначения редкость.

Это основные типы люминесцентных ламп, характеристики которых можно узнать по маркировке типа — ЛБ Т8 w8 FS G13 RS 220 В. 2U . Порядок символов может меняться у разных производителей, но эти основные данные будут в наличии на любой лампе. Возможно, будет указан спектр, и светимость, тогда Вы обнаружите цифры. Чем больше цифра, тем ярче лампа и выше светимость. Например, ЛДС 2-40 . Или европейское обозначение Color/EW

Обратим Ваше внимание – это не спектральная характеристика, именно цвет свечения! Обычно он задаётся внешней окраской колбы лампы

Температура света будет указана в Кельвинах (2700 это 27 в маркировке). То есть, обнаружив на лампе маркировку «742» мы знаем, что это индекс цветопередачи в 70 Ra и цветовая температура 4200 К . то есть «холодный свет». Подробнее о спектрах и параметрах светимости можно почитать в нашей статье про расчет освещения .

Таким образом, полная маркировка типа люминесцентных ламп может выглядеть так: ЛБ Т8 w8 FS G13 RS 220 В. G Color/(код цвета) 742 .

В указанной маркировке есть совпадения латинских обозначений, поэтому первую G(5),тип цоколя не путаем со второй G – формой колбы! Таким же образом разделяем другие совпадения – по месту нахождения символа в маркировке, что относится к питанию люминесцентных ламп и характеристикам светимости.

Производители не имеют общего стандарта маркировки, рассмотренный пример позволяет понять все характеристики, как правило, любой приведённый параметр находится именно на этом месте, если обозначение другое, то будет пробел, например FS-8-G13-26/604-742 .

Отработанные ртутьсодержащие лампы

Методы расчета объемов образования отходов

Расчёт количества отработанных люминесцентных ламп производится по формуле:

N = ∑ niх Тiх ti/ ki   шт. / год

Вес образовавшегося отхода определяется по формуле:

            М = Nх mi т/год

где:

ni – количество установленных ламп i–той марки, шт.

Тi – количество рабочих дней в году

ti – среднее время работы одной лампы i–той марки в сутки, час

ki – эксплуатационный срок службы ламп i–той марки лампы, час

mi–  вес одной лампы i–той марки, т

Усреднённый состав ртутьсодержащих ламп:

            стекло – 92 %

            ртуть – 0,02 %

            другие металлы – 2 %

            прочие – 5,98 %

Исходные данные для расчёта

Тип лампы

Эксплуатационный срок службы ламп, час, ki

Вес лампы, г, mi

Примечание

1

2

3

4

ЛБ 4

6000

25

Лампы разрядные низкого давления люминесцентные

ЛБ 4-2

6000

24

ЛБ 6

7500

32

ЛБ 6-2

6000

32

ЛБ 8

7500

40

ЛБ 8-5

6000

38

ЛБ 13

7500

75

ЛБ 13-2

6000

68

ЛБ 15-1

15000

118

ЛБ 15-Э

15000

118

ЛБ 18-1

12000

110

ЛБ 18-Э

12000

110

ЛБ 20–1

15000

170

ЛБ 20-2

15000

170

ЛБ 20-Э

15000

170

ЛБ 30-1

15000

190

ЛБ 30-Э

15000

190

ЛБ 36

12000

210

ЛБ 36-Э

12000

210

ЛБ 30-1Э

12000

210

ЛБ 40

12000

210

ЛБ 40-1

15000

320

ЛБ 40-1Ж

4000

320

ЛБ 40-Э

15000

320

ЛБ 40-1Э

15000

320

ЛБ 58

12000

290

ЛБ 65

12000

290

ЛБ 65-1

15000

450

ЛБ 80

12000

450

ЛБ 80-1

12000

450

ЛБА 40-1

13000

320

ЛБЕ 10

6000

70

ЛБЕ 15

6000

100

ЛБК 22

7500

205

ЛБК 32

7500

300

ЛБК 40

7500

405

ЛБР 3

1000

20

ЛБР 4

1000

25

ЛБР 4-2

1000

25

ЛБР 20

7500

175

ЛБР 40

11000

330

ЛБР 65

11000

390

ЛБР 80

11000

390

ЛБС 20

12000

175

ЛБС 40

12000

340

ЛБУФ 36

10000

240

ЛБЦТ 36

15000

210

ЛБЦТ 40

13000

320

ЛБ U8Б3

7500

50

ЛБ U30

15000

300

ЛГ 20

7500

170

ЛГ 40

10000

320

ЛД 16

15000

118

ЛД 20

13000

170

ЛД 30

15000

190

ЛД 40

15000

320

ЛД 40-1

15000

320

ЛД 65

13000

450

ЛД 80

12000

450

ЛД 80-1

12000

450

ЛДС 20

12000

175

ЛДС 40

12000

340

ЛДЦ 15-1

15000

118

ЛДЦ 15-Э

15000

118

ЛДЦ 18

12000

110

ЛДЦ 18-Э

12000

110

ЛДЦ 20

13000

170

ЛДЦ 20-Э

13000

170

ЛДЦ 30-1

15000

190

ЛДЦ 30-1Э

15000

190

ЛДЦ 36

15000

210

ЛДЦ 36-Э

12000

210

ЛДЦ 36-1Э

12000

210

ЛДЦ 40-1

15000

320

ЛДЦ 40-Э

15000

323

ЛДЦ 40-1Э

15000

320

ЛДЦ 65

13000

450

ЛДЦ 80

12000

450

ЛДЦА 40-1

13000

320

ЛДЦС 20

12000

175

ЛДЦС 40

12000

340

ЛДЦУФ 40

13000

400

ЛЕЦ 8

7500

40

ЛЕЦ 13

7500

70

ЛЕЦ 16

7500

150

ЛЕЦ 18

12000

110

ЛЕЦ 18-Э

12000

110

ЛЕЦ 20

13000

130

ЛЕЦ 20-1

13000

170

ЛЕЦ 36

12000

210

ЛЕЦ 36-Э

12000

210

ЛЕЦ 40-1

13000

320

ЛЕЦ 40И

7500

170

ЛЕЦ 58

12000

290

ЛЕЦ 60И

10000

320

ЛЕЦ 65

13000

450

ЛЕЦ U22

7500

180

ЛЕЦ U30

15000

300

ЛЕЦК 22

7500

205

ЛЖ 40

10000

320

ЛЗ 40

10000

320

ЛК 40

10000

320

ЛР 40

10000

320

ЛР 40-1

15000

320

ЛС 15

15000

120

ЛС 30

15000

200

ЛТБ 15

15000

118

ЛТБ 20

13000

170

ЛТБ 30

15000

190

ЛТБ 40-1

15000

320

ЛТБ 65

13000

450

ЛТБ 80

12000

450

ЛТБ 40Б3

7000

325

ЛТБ 40Б3-1

7000

325

ЛТБС 20

12000

175

ЛТБС 40

12000

340

ЛТБЦЦ 8

7500



ЛТБЦЦ 13

7500



ЛТБЦЦ 20

13000



ЛТБЦЦ 20-1

13000



ЛТБЦЦ 40

13000



ЛТБЦЦ 40И

75000



ЛТБЦЦ 60И

10000



ЛТБЦЦК 22

7500



ЛТБЦЦК 32

7500



ЛТБЦЦК 40

7500



ЛТБЦЦК 80

8000



ЛУФК 22

5000



ЛУФК 32

5000



ЛХБ 15

15000



ЛХБ 20

13000



ЛХБ 30

15000



ЛХБ 40-1

15000



ЛХБ 86

13000



ЛХБ 80-1

13000



ЛХБС 20

12000



ЛХЕ-40

5200



КЛ7/ТБЦ

5000



КЛ9/ТБЦ

5000



КЛ11/ТБЦ

5000



КЛС9/ТБЦ

5000



КЛС11/ТБЦ

5000



КЛС13/ТБЦ

5000



КЛС18/ТБЦ

5000



КЛС25/ТБЦ

5000



ДБ 15

3000



ДБ 30-1

5000



ДБ 24

7500



ДБ 60

3000



ДРБ 8

5000



ДРБ 8-1

5000



ДРЛ 250 (6) 4

12000



ДРЛ 250 (10) 4

12000



ДРЛ 250 (14) 4

12000



ДРЛ 400 (6) 4

15000



ДРЛ 400 (10) 4

15000



ДРЛ 400 (12) 4

15000



ДРЛ 700 (6) 3

20000



ДРЛ 700 (10) 3

20000



ДРЛ 700 (12) 3

20000



ДРЛ 1000 (6) 3

18000



ДРЛ 1000 (10) 3

18000



ДРЛ 1000 (12) 3

18000



ЛУФ 15

4000



Лампы разрядные низкого давления (ультрафиолетовое излучение)

ЛУФ 80

4000



ЛУФ 80-1

4000



ЛУФ 80-2

7500



ЛЭ 15

5000



ЛЭР 40

3000



Срок службы

Гореть такой источник света, по заверениям производителей, способен, как минимум, 12000 часов. Здесь все зависит от такой характеристики как мощность — чем мощнее лампа, тем дольше она служит.

Популярные модели и на сколько часов службы они рассчитаны:

  • ДРЛ 125 — 12000часов;
  • 250 — 12000часов;
  • 400 — 15000часов;
  • 700 — 20000часов.

Обратите внимание! На практике могут быть иные цифры. Дело в том, что электроды, как и люминофор, способны быстрее выйти из строя. Как правило, лампочки не ремонтируются, их проще заменить, так как износившееся изделие светит на 50% хуже

Как правило, лампочки не ремонтируются, их проще заменить, так как износившееся изделие светит на 50% хуже.

Бывает несколько разновидностей ДРЛ (расшифровка — дуговая ртутная лампа), которые применимы как в быту, так и в производственных условиях. Классифицируются изделия по мощности, где наиболее популярны модели на 250 и 500 Вт. Пользуясь ими, до сих пор создают системы уличного освещения. Ртутные приборы хороши за счет доступности и мощного светового потока. Тем не менее, появляются более инновационные образцы, безопасные и с лучшим качеством свечения.

Для общего освещения цехов, улиц, промышленных предприятий и других объектов, не предъявляющих высоких требований к качеству цветопередачи, применяются ртутные лампы высокого давления типа ДРЛ.

Устройство

Лампа ДРЛ (смотри рисунок справа) имеет следующее строение: стеклянный баллон 1, снабжённый резьбовым цоколем 2. В центре баллона укреплена кварцевая горелка (трубка) 3, заполненная аргоном с добавкой капли ртути. Четырёхэлектродные лампы имеют главные катоды 4 и дополнительные электроды 5, расположенные рядом с главными катодами и подключенные к катоду противоположной полярности через добавочный угольный резистор 6. Дополнительные электроды облегчают зажигание лампы и делают её работу более стабильной.

В последнее время лампы ДРЛ изготовляют трехэлектродные, с одним пусковым электродом и резистором.

Принцип действия

В горелке из прочного тугоплавкого химически стойкого прозрачного материала в присутствии газов и паров металлов возникает свечение разряда — электролюминесценция.

При подаче напряжения на лампу между близко расположенными главным катодом и дополнительным электродом обратной полярности на обоих концах горелки начинается ионизация газа. Когда степень ионизации газа достигает определённого значения, разряд переходит на промежуток между главными катодами, так как они включены в цепь тока без добавочных сопротивлений, и поэтому напряжение между ними выше. Стабилизация параметров наступает через 10-15 минут после включения(в зависимости от температуры окружающей среды- чем холоднее тем дольше будет разгораться лампа).

Электрический разряд в газе создаёт видимое белое без красной и голубой составляющих спектра и невидимое ультрафиолетовое излучение, вызывающее красноватое свечение люминофора. Эти свечения суммируются, в результате получается яркий свет, близкий к белому.

При изменении напряжения сети на 10-15 % в большую или меньшую сторону работающая лампа отзывается соответствующим повышением или потерей светового потока на 25-30 %. При напряжении менее 80 % сетевого лампа может не зажечься, а в горящем состоянии погаснуть.

При горении лампа сильно нагревается. Ввиду особенности, лампа ДРЛ после выключения должна остыть перед следующим включением.

Традиционные области применения ламп ДРЛ

Освещение открытых территорий, производственных, сельскохозяйственных и складских помещений. Везде, где это связано с необходимостью большой экономии электроэнергии, эти лампы постепенно вытесняются НЛВД (освещение городов, больших строительных площадок, высоких производственных цехов и др.).

Аббревиатура «ДРИ» расшифровывается, как «дуговая ртутная с излучающими добавками (иодиды и бромиды металлов)». Наряду с ртутью, в эти лампы вводятся йодиды натрия, таллия и индия, благодаря чему значительно увеличивается световая отдача (она составляет примерно 70 — 95 люмен/Вт и выше) при достаточно хорошей цветности излучения. Лампы имеют колбы эллипсоидной и цилиндрической формы. Внутри колбы размещается кварцевая или керамическая цилиндрическая горелка, где происходит разряд в парах металлов и их йодидов. Срок службы — до 8-10 тыс. часов.

Устройство и принцип работы ламп

Согласно истории люминесцентной лампы, первое осветительное устройство газоразрядного типа было сконструировано в 1856 г. Г. Гейслером. Конструкция приборов усовершенствовалась. Лампы дневного света в массовое коммерческое использование поступили в конце 30 г. XX в.

Конструкция относится к газоразрядным источникам освещения, сконструирована с использованием трубки из стекла, которая с двух сторон запаяна. Изнутри на поверхности лампы нанесен слой специального вещества (люминофора). Устройство излучает рассеивающий свет после подключения к источнику электропитания. Изнутри колбу наполняют аргоном.

Люминесцентное устройство включает:

  • катоды, защищенные эмиттерным слоем;
  • выводные штыри;
  • концевую панель;
  • трубки для отвода инертного газа;
  • ртуть;
  • стеклянную штампованную ножку, дополненную электровводами и т.д.

Принцип функционирования основывается на возникновении электроразряда между электродами после подсоединения к электросети. После взаимодействия разряда с газами инертными и испарениями ртути возникает излучение ультрафиолета, воздействующее на люминофор, преобразующий энергию в световое излучение. Для корректировки оттенков ртутьсодержащих устройств применяются люминофоры с разными химическими компонентами.

Дуговой разряд в колбе создается оксидным самокалящимся катодом, на который воздействует электричество. Для включения ламп ДРЛ, ЛД катоды разогревают посредством пропускания разряда тока. Устройства с холодным катодом запускаются ионным воздействием в тлеющем разряде высокого напряжения.

Для функционирования люминесцентным приборам требуется дополнительный узел (балласт), обеспечивающий работу дросселем и стартером. Балласт регулирует силу разряда и выпускается 2 видов (электромагнитный и электронный).

Электромагнитный балласт является механическим. Устройство относится к бюджетным вариантам, в работе прибор может издавать шум.

Электронные узлы дороже по стоимости, работают бесшумно, оперативно включают систему, компактны.

Как подключить лампу

Люминесцентную лампу можно подключить несколькими способами. Выбор зависит от условий эксплуатации и предпочтений пользователя.

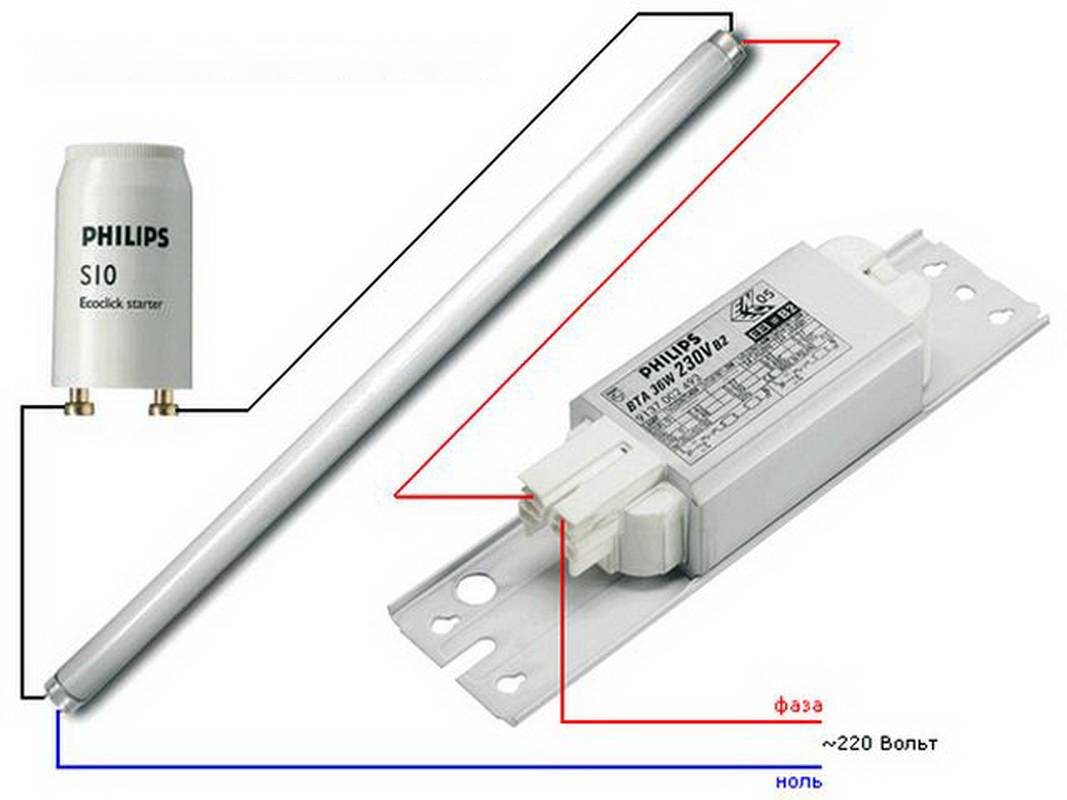

Подключение с использованием электромагнитного балласта

Распространен метод подключения с использованием стартера и ЭмПРА. Питание в сети запускает стартер, который замыкает биметаллические электроды.

Ограничение тока в схеме осуществляется за счет внутреннего дроссельного сопротивления. Рабочий ток можно увеличить практически в три раза. Стремительный нагрев электродов и появление процесса самоиндукции вызывают зажигание.


Подключение при помощи ЭмПРА.

Сравнивая метод с другими схемами подключения ламп дневного света, можно сформулировать недостатки:

  • значительный расход электроэнергии;
  • длительный запуск, который может занимать 3 с;
  • схема не способна функционировать в условиях пониженных температур;
  • нежелательное стробоскопическое мигание, негативно влияющее на зрение;
  • дроссельные пластинки по мере износа могут издавать гудение.

Схема включает один дроссель на две лампочки, для одноламповой системы метод не подойдет.

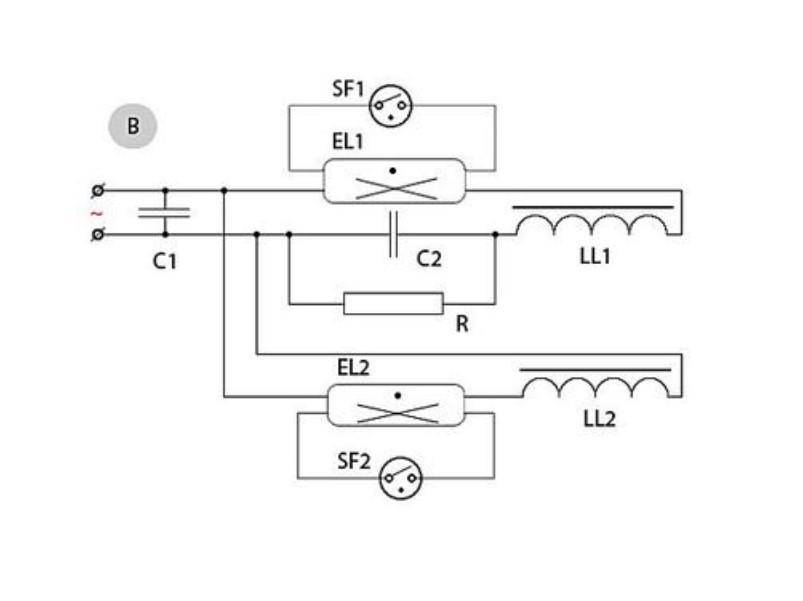

Две трубки и два дросселя

В данном случае реализуется последовательное подключение нагрузок с подачей фазы на вход сопротивления.

Выход через фазу соединяется с контактом осветительного прибора. Второй контакт направляется на нужный вход стартера.


Схема с двумя трубками и двумя дросселями.

От стартера контакт идет к лампе, а свободный полюс — к нулю схемы. Так же подключается второй светильник. Подсоединяется дроссель, после чего монтируется колба.

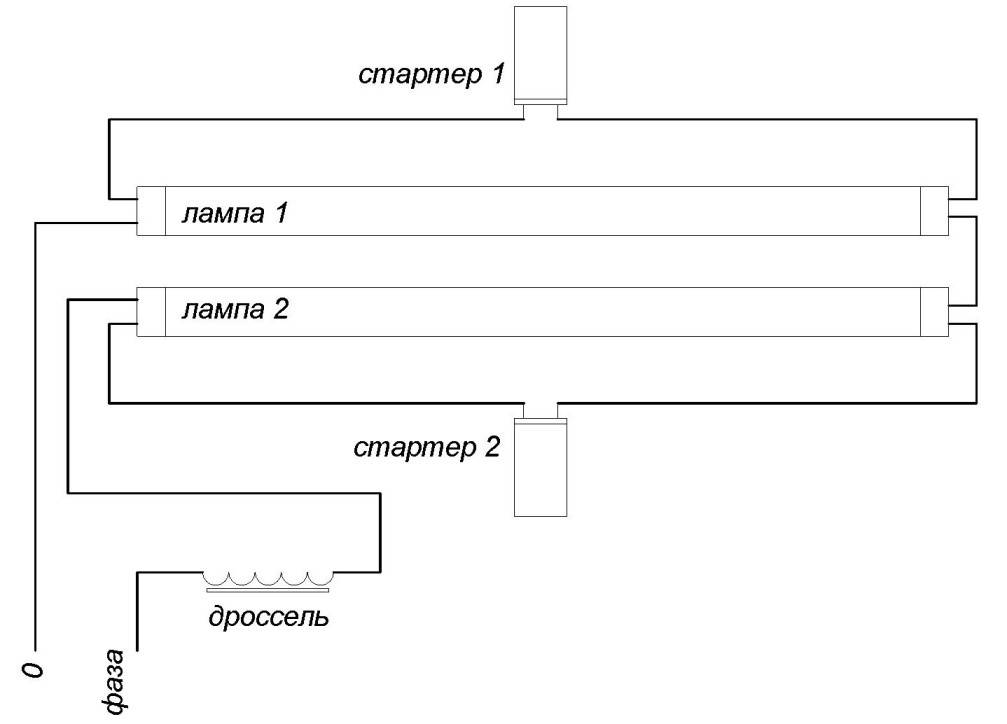

Схема подключения двух ламп от одного дросселя

Для подсоединения двух осветительных приборов от одного стабилизатора потребуется два стартера. Схема экономная, поскольку дроссель это наиболее дорогой компонент системы. Схема показана на рисунке ниже.


Схема подключения двух светильников от одного дросселя.

Электронный балласт

Электронный балласт представляет собой современный аналог традиционного электромагнитного стабилизатора. Он значительно улучшает пуск схемы и делает использование осветительного прибора более комфортным.

Такие аппараты не гудят во время работы и потребляют значительно меньше электроэнергии. Мерцаний не появляется даже при низких частотах напряжения.


Подключение с помощью электронного балласта.

Обмотки трансформатора в данном случае включаются противофазно, а генератор нагружается высокочастотным напряжением. При подаче резонансного напряжения внутри колбы происходит пробой газовой среды, который порождает необходимое свечение.

Сразу после розжига сопротивление и подаваемое на нагрузку напряжение падают. Запуск при помощи схемы обычно занимает не более секунды. Причем можно легко использовать источники освещения без стартера.

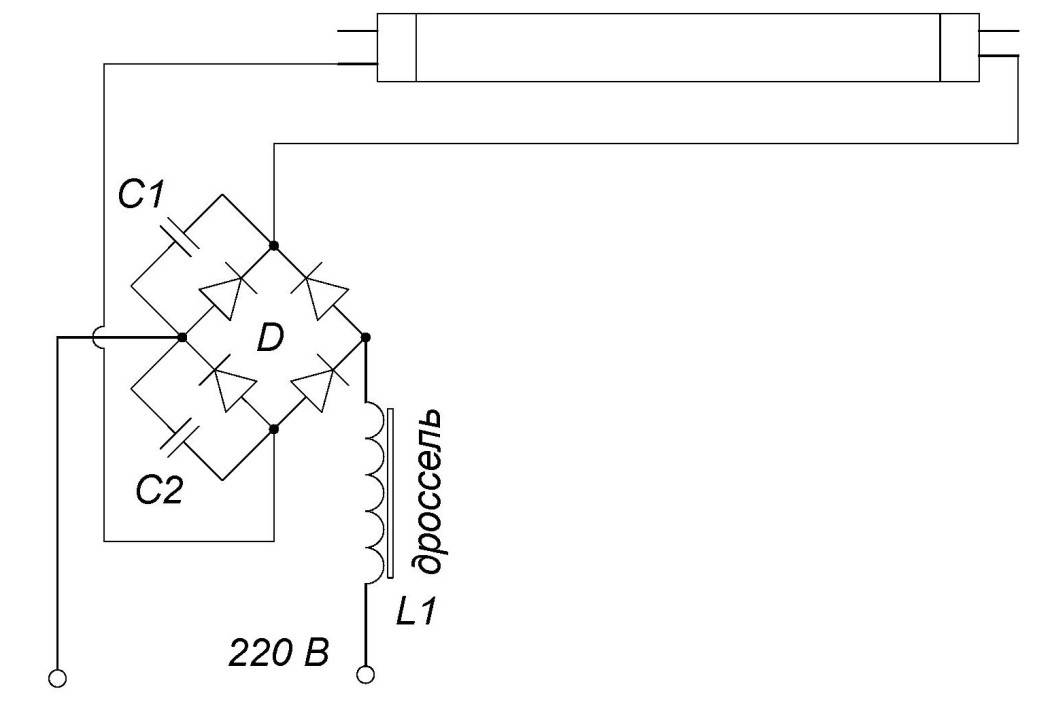

Использование умножителей напряжения


Использование умножителей напряжения.

Метод помогает использовать люминесцентную лампу без электромагнитной балансировки. В ряде случаев он наиболее эффективен и продлевает срок службы аппарата. Даже перегоревшие приборы способны проработать некоторое время при мощностях, не превышающих 40 Вт.

Схема выпрямления дает значительное ускорение и возможность увеличить напряжение в два раза. Для  его стабилизации используются конденсаторы.

Тематическое видео: Подробно про умножитель напряжения

Важно помнить, что люминесцентные лампочки не предназначены для работы с постоянным током. С течением времени ртуть скапливается в определенном участке, что снижает яркость

Для восстановления показателя необходимо периодически менять полярность, переворачивая колбу. Можно установить переключатель, чтобы не разбирать прибор.

Подключение без стартера


Схема подключения без стартера.

Стартер увеличивает время разогрева прибора. Однако он недолговечен, поэтому пользователи задумываются о подключении освещения без него через вторичные трансформаторные обмотки.

В продаже можно найти аппараты с маркировкой RS, которая говорит о возможности подключения без стартера. Установка такого элемента в осветительный прибор помогает значительно сократить время зажигания.

Стоимость

Лампочки ЛБ 36 В — одни из самых дешевых и качественных. Их средняя стоимость не превышает 100 рублей. Помимо лампочки потребуется купить дроссель, при необходимости — оплатить доставку, доплатив за «хрупкость» товара.

Производитель обычно продает ЛБ 36 небольшими партиями по 25 штук, магазины производят розничную продажу.


Лапочки могут продаваться оптом или поштучно

Лампа ЛБ 36 — это люминесцентная лампочка на 36 Ватт, довольно популярная и востребованная модель. Отличается сочетанием низкой стоимость с высоким качеством и хорошим КПД. Несмотря на некоторые недочеты, связанные с использованием ртути, светильник отличается большим количеством достоинств.

*Цены актуальны на октябрь 2022 г.

А нужно ли менять люминесцентные лампочки на LED-лампы?

На сегодняшний день можно уверенно сказать, что LED-лампочки любого форм-фактора практически по всем показателям превосходят люминесцентные аналоги. Причём светодиодные технологии продолжают прогрессировать, а значит, изделия на их основе будут ещё более совершенными в будущем. В подтверждение сказанного ниже приведена сравнительная характеристика двух видов трубчатых ламп.

Люминесцентные лампы Т8:

  • наработка на отказ составляет порядка 2000 ч. и зависит от количества включений, но не более 2000 циклов;
  • свет распространяется во все стороны, в связи с чем они нуждаются в отражателе;
  • постепенное увеличение яркости в момент включения;
  • пускорегулирующий аппарат (ПРА) служит источником сетевых помех;
  • деградация защитного слоя со снижением светового потока на 30%;
  • стеклянная колба и пары ртути внутри неё требуют бережного отношения и утилизации.

Светодиодные лампы Т8:

срок службы не менее 10 тыс. ч. и не зависит от частоты вкл./выкл.;
имеют направленный световой поток;
мгновенно включаются на полную яркость;
драйвер не оказывает влияния на электросеть;
потеря яркости не превышает 10% за 10 тыс. часов;
имеют значительно меньшую мощность электропотребления;
полностью экологически безопасны.

Кроме того, светодиодные лампы Т8 обладают вдвое большей светоотдачей при равном энергопотреблении, реже выходят из строя и имеют гарантию от производителя. Возможность размещения внутри колбы разного количества светодиодов позволяет добиться оптимального уровня освещённости. Это означает, что взамен люминесцентной лампы Т8-G13-600 мм на 18 Вт можно установить светодиодную лампу такой же длины на 9, 18 или 24 Вт.

Взвесив все «За» и «Против», можно сделать вывод, что переделка люминесцентного светильника под светодиодную лампочку полностью оправдана, как с технической, так и с экономической точки зрения.

2.6. Линейные люминесцентные лампы

2.6.1.

Стандартные Рис. 11. Спектральная характеристика стандартных люминесцентных ламп

Таблица 2.6.1. Стандартные люминесцентные лампы

Тип Мощность, Вт Цоколь Цветопередача Световой поток, лм Длина l, мм Диаметр, мм
L 4/25 4 G5 2A 120 136 16
L 6/25 6 G5 2A 240 212 16
L 8/25 8 G5 2A 330 288 16
L 13/25 13 G5 2A 700 517 16
L 15/25 15 G13 2A 720 438 26
L 16/25 16 G13 2A 950 720 26
L 18/20 18 G13 2B 1150 590 26
L 18/25 18 G13 2A 1100 590 26
L 18/30 18 G13 3 1150 590 26
L 30/25 30 G13 2A 1800 895 26
L 36/20 36 G13 2B 2850 1200 26
L 36/25 36 G13 2A 2600 1200 26
L 36/30 36 G13 3 2850 1200 26
L 36/25-1 36 G13 2A 2300 970 26
L 38/25 38 G13 2A 2300 1047 26
L 58/20 58 G13 2B 4600 1500 26
L 58/25 58 G13 2A 4100 1500 26
L 58/30 58 G13 3 4600 1500 26

Таблица 2.6.2. Люминесцентные лампы в S-исполнении

Тип Мощность, Вт Цоколь Цветопередача Световой поток, лм Длина l, мм Диаметр, мм
L 20/25 S 20 G13 2A 1050 590 38
L 20/20 S 20 G13 2B 1150 590 38
L 20/30 S 20 G13 3 1150 590 38
L 40/25 S 40 G13 2A 2500 1200 38
L 40/20 S 40 G13 2B 2800 1200 38
L 40/30 S 40 G13 3 2800 1200 38
L 65/25 S 65 G13 2A 4000 1500 38
L 65/20 S 65 G13 2B 4400 1500 38
L 65/30 S 65 G13 3 4400 1500 38

Таблица 2.6.3. Люминесцентные лампы в SA-исполнении, с фольгой для внешнего зажигания

Тип Мощность, Вт Цоколь Цветопередача Световой поток, лм Длина l, мм Диаметр, мм
L 40/20 SA 40 G13 2B 2800 1200 38
L 65/20 SA 65 G13 2B 4400 1500 38

2.6.2. Люминесцентные лампы серии LUMILUX DE LUXE (Степень цветопередачи 1А)

Рис. 12. Люминесцентные лампы S и SA исполнения

Рис. 13. Спектральная характеристика ламп серии LUMILUX DE LUXE

Тип Мощность, Вт Цоколь Цветопередача Световой поток, лм Длина l, мм Диаметр, мм
L 6/32-930 6 G5 1A 220 212 16
L 8/12-950 8 G5 1A 300 288 16
L 8/32-930 8 G5 1A 300 288 16
L 13/32-930 13 G5 1A 600 517 16
L 15/12-950 15 G13 1A 650 438 26
L 15/32-930 15 G13 1A 650 438 26
L 16/32-930 16 G13 1A 850 720 26
L 18/12-950 18 G13 1A 1000 590 26
L 18/22-940 18 G13 1A 1000 590 26
L 18/32-930 18 G13 1A 1000 590 26
L 30/32-930 30 G13 1A 1600 895 26
L 36/12-950 36 G13 1A 2350 1200 26
L 36/12-950-1 36 G13 1A 2100 970 26
L 36/22-940 36 G13 1A 2350 1200 26
L 36/32-930 36 G13 1A 2350 1200 26
L 58/12-950 58 G13 1A 3700 1500 26
L 58/22-940 58 G13 1A 3750 1500 26
L 58/32-930 58 G13 1A 3750 1500 26

2.6.3. Люминесцентные лампы LUMILUX PLUS (Степень цветопередачи 1В)

Рис. 14. Спектральная характеристика ламп LUMILUX PLUS

Тип Мощность, Вт Цоколь Цветопередача Световой поток, лм Длина l, мм Диаметр, мм
L 10/41-827 PLUS 10 G13 1B 650 470 26
L 15/21-840 PLUS 15 G13 1B 950 438 26
L 15/31-830 PLUS 15 G13 1B 950 438 26
L 15/41-827 PLUS 15 G13 1B 950 438 26
L 16/21-840 PLUS 16 G13 1B 1250 720 26
L 16/41-827 PLUS 16 G13 1B 1250 720 26
L 18/11-860 PLUS 18 G13 1B 1350 590 26
L 18/31-830 PLUS 18 G13 1B 1350 590 26
L 18/21-840 PLUS 18 G13 1B 1350 590 26
L 18/41-827 PLUS 18 G13 1B 1350 590 26
L 30/11-860 PLUS 30 G13 1B 2250 895 26
L 30/21-840 PLUS 30 G13 1B 2350 895 26
L 30/31-830 PLUS 30 G13 1B 2350 895 26
L 30/41-827 PLUS 30 G13 1B 2350 895 26
L 36/11-860 PLUS 36 G13 1B 3250 1200 26
L 36/21-840-1 PLUS 36 G13 1B 3000 970 26
L 36/21-840 PLUS 36 G13 1B 3350 1200 26
L 36/31-830 PLUS 36 G13 1B 3350 1200 26
L 36/41-827 PLUS 36 G13 1B 3350 1200 26
L 36/41-827-1 PLUS 36 G13 1B 3000 970 26
L 38/21-840 PLUS 38 G13 1B 3000 1047 26
L 38/31-830 PLUS 38 G13 1B 3000 1047 26
L 58/11-860 PLUS 58 G13 1B 5000 1500 26
L 58/21-840 PLUS 58 G13 1B 5200 1500 26
L 58/31-830 PLUS 58 G13 1B 5200 1500 26
L 58/41-827 PLUS 58 G13 1B 5200 1500 26

Проверка работоспособности системы

После подключения люминесцентной лампы следует убедиться в ее работоспособности и в исправности пускорегулирующих устройств. Для проведения испытаний понадобится тестер, с помощью которого проверяют катодные нити накала. Допустимый уровень сопротивления — 10 Ом.

Если тестер определил сопротивление как бесконечное, необязательно выбрасывать лампочку. Данный источник света еще сохраняет функциональность, но использовать его нужно в режиме холодного запуска. В обычном состоянии контакты стартера разомкнуты, а его конденсатор не пропускает постоянный ток. Иными словами, прозвон должен показывать очень высокое сопротивление, которое иной раз достигает сотен Ом.

После прикосновения щупами омметра дроссельных выводов сопротивление постепенно снижается до постоянной величины, присущей обмотке (несколько десятков Ом).

Достоверно определить межвитковое замыкание в дроссельной обмотке, используя обычный омметр, не получится. Однако если в приборе есть функция замера индуктивности и данные по ЭмПРА, несоответствие значений укажет на наличие проблемы.

С демонтажем патронов и установкой перемычек

Алгоритм изменения светильника в данном случае выглядит следующим образом:

  1. Удалите боковые крышки осветительного прибора.
  2. Избавьтесь от патронов с изолированными контактами. В патроне есть пружинки, подходящие для крепления лампочки.
  3. К патрону подведены два провода питания. Они закреплены в контактах, не имеют винтов. Крутить их следует по или против часовой стрелки. Приложите усилие и достаньте один провод.
  4. Поскольку контакты изолированы, выполнив демонтаж одного провода, вы гарантируете прохождение тока лишь через одно гнездо. Это никак не повлияет на функциональность осветительного прибора, однако в идеале следует установить перемычку, усовершенствовав его.
  5. Используя перемычку, вы избавите себя от необходимости вылавливания контакта во время поворота светодиодной трубки.
  6. Перемычку можно создать из оставшихся проводов питания от светильника.
  7. Установив перемычку, нужно проверить цепь между изолированными частями. Такие же действия нужно проделать с обеих сторон светильника.
  8. Проверьте, куда уходит оставшийся провод питания. На него должен подаваться «ноль». Другие части вырвите при помощи пассатижей.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
