Кратность воздухообмена в офисных помещениях: нормы и правила организации правильного воздухообмена

Типы и виды вентиляции

Перед рассмотрением классификации таких систем, следует узнать, что же такое вентиляция на научном языке.

Автоматическое управление позволяет исключить вмешательство человека (только при плановом техническом обслуживании или ремонте).

Вентиляционные системы делятся на следующие категории:

1. Системы по поддержанию определённого климатического комфорта. Имеют более высокие требования по монтажу и делятся на: • Естественные. Вентиляция помещений происходит посредством природных явлений, таких как перепады температур или давления (применяются: палаты больных и кабинеты врачей). • Искусственные. Для постоянной циркуляции воздушного потока применяют устройства, функционирующие на основе механической, тепловой или электрической энергии.
2. Вытяжная вентиляция. Основная функция – вывод отработанного воздуха из помещения. Подобные системы часто применяют в помещения с повышенной влажностью, для предотвращения появления опасных для здоровья микроорганизмов (бактерий, микробов).
3. Приточная. Имеет обратный принцип действия – подводит к помещению свежий воздух. Приточную и вытяжную вентиляцию стараются комбинировать, так как в медицинских учреждениях установлены высокие нормы по качеству воздуха в помещениях (например, палаты интенсивной терапии и лечебные бассейны).

Классификация систем циркуляции воздуха также делится на следующие группы:

• Общеобменные. Устанавливают устройства повышенной мощности, способные обеспечить качественную замену отработанного воздуха во всём помещении. Не используются для отдельных зон или комнат.
• Местного значения. Небольшая мощность такой системы позволяет качественно провентилировать воздух на нескольких специально отведённых для этого квадратах.
• Аварийного типа. Размещают вблизи от возможных источников повышенной опасности. Аварийная вентиляция должна работать автономно, и соответственно – иметь один или несколько отдельных источников питания.

Состав проекта вентиляции

Рассмотрим подробнее состав листов которые обязательно входят в проект:

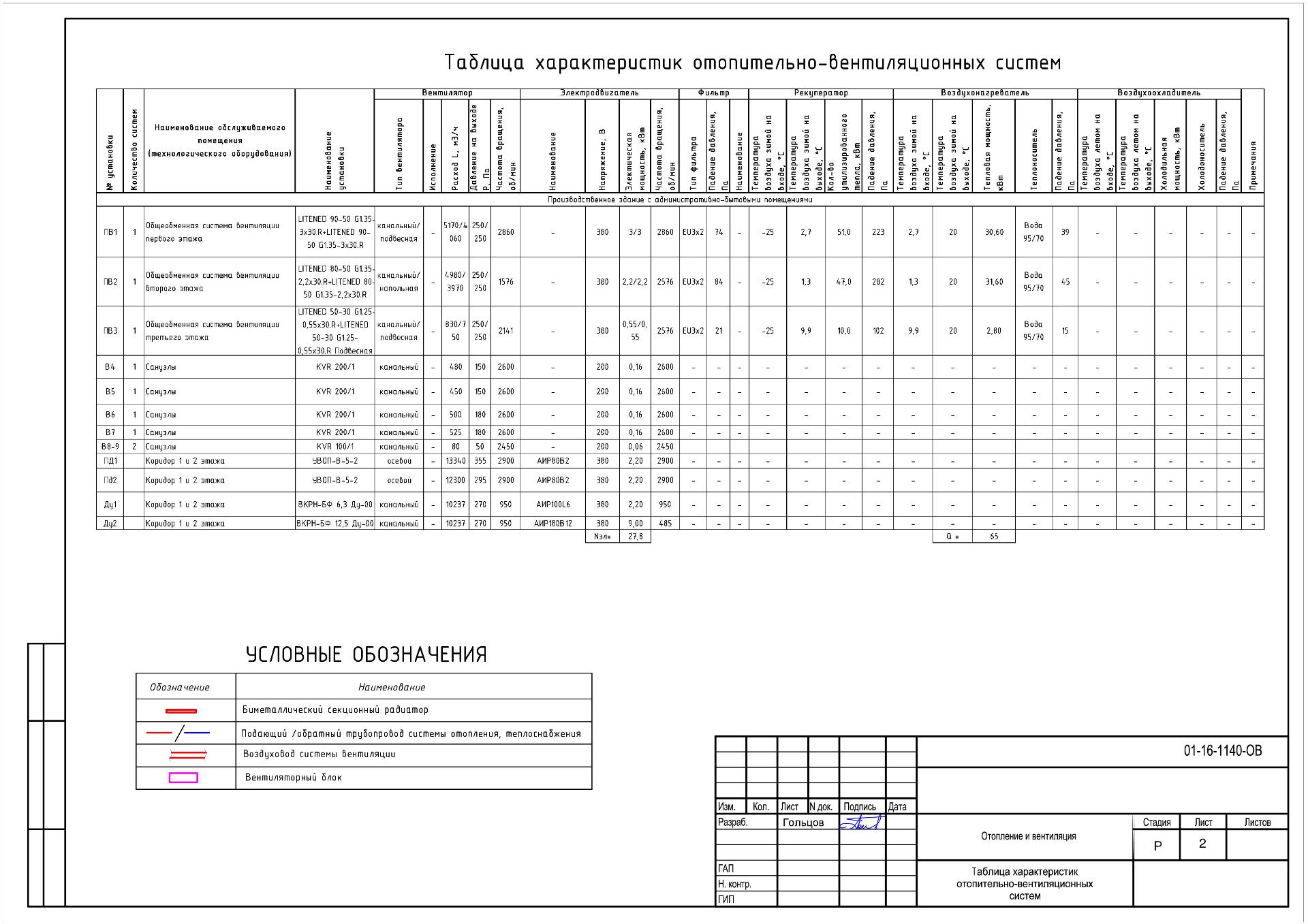

Общие данные по чертежам

Включает краткое описание систем, чтобы любой монтажник и строитель мог быстро сориентироваться в проекте. В общие данные входит сводная таблица характеристик систем вентиляции с параметрами всего вентиляционного оборудования и нагрузками на систему электроснабжения и теплоснабжения здания.

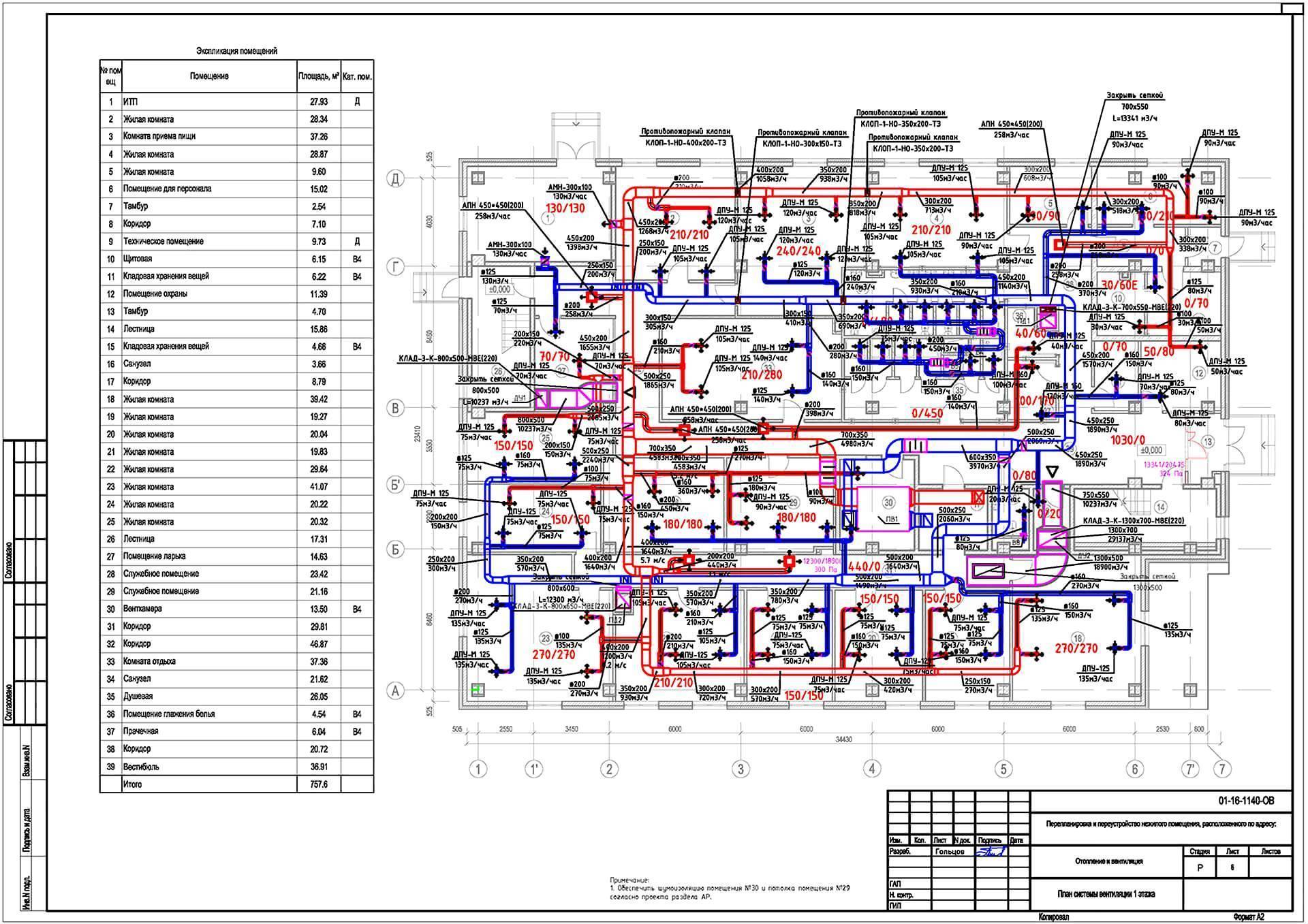

Планы систем вентиляции

Ключевые листы проектной документации. По ним выполняются монтажные работы, согласование инженерных систем и последующее сервисное обслуживание. На планах показывают трассировки воздуховодов, их размеры, расходы воздуха на каждом участке, марки решеток и вентиляционного оборудования.

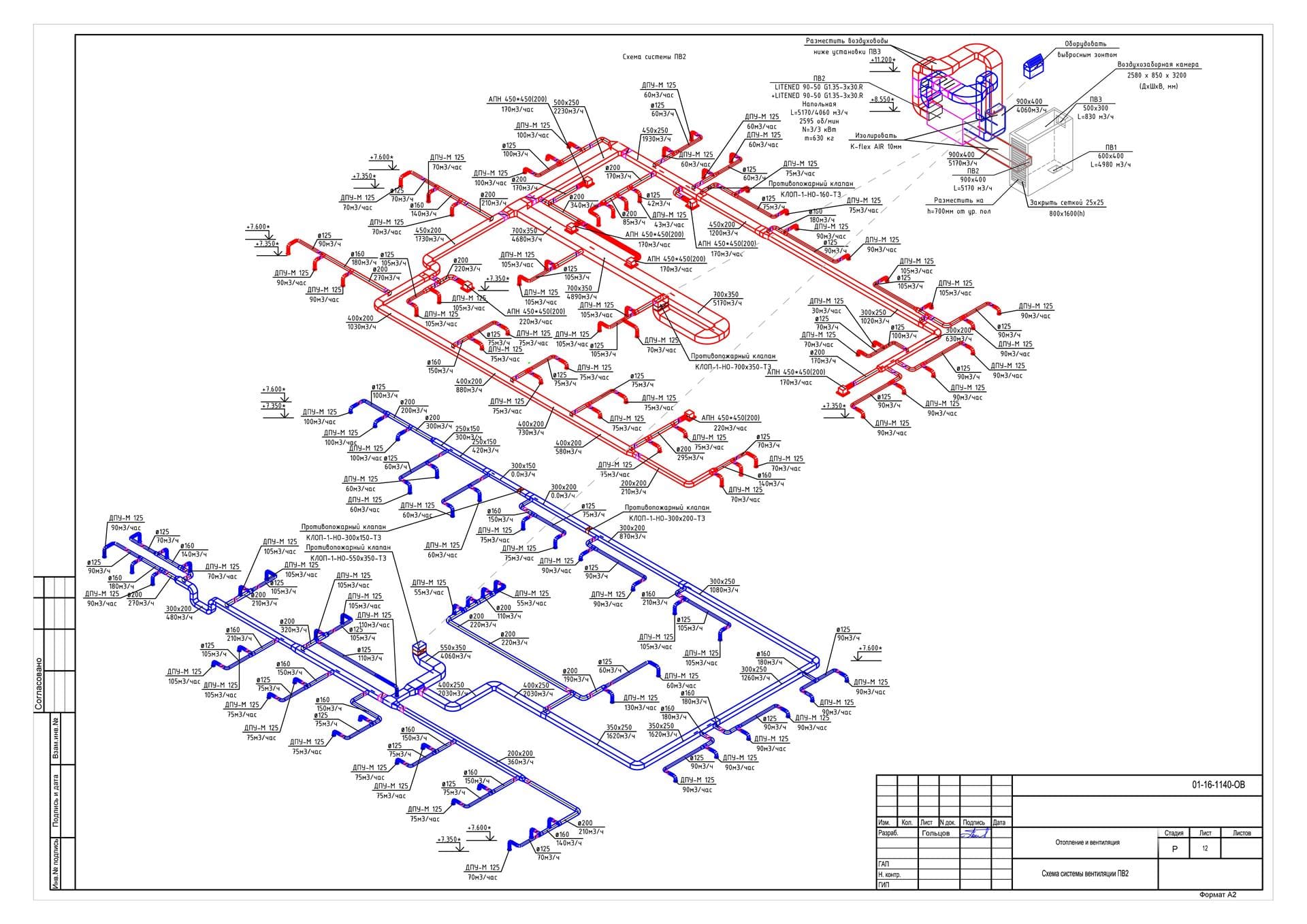

Схемы систем вентиляции

На схемах показывается размещение воздуховодов по вертикали и возможные опуски в местах пересечений. В нашей команде схемы строятся в 3D программе MagiCAD. Программа автоматически просчитывает расходы воздуха и балансирует ветки.

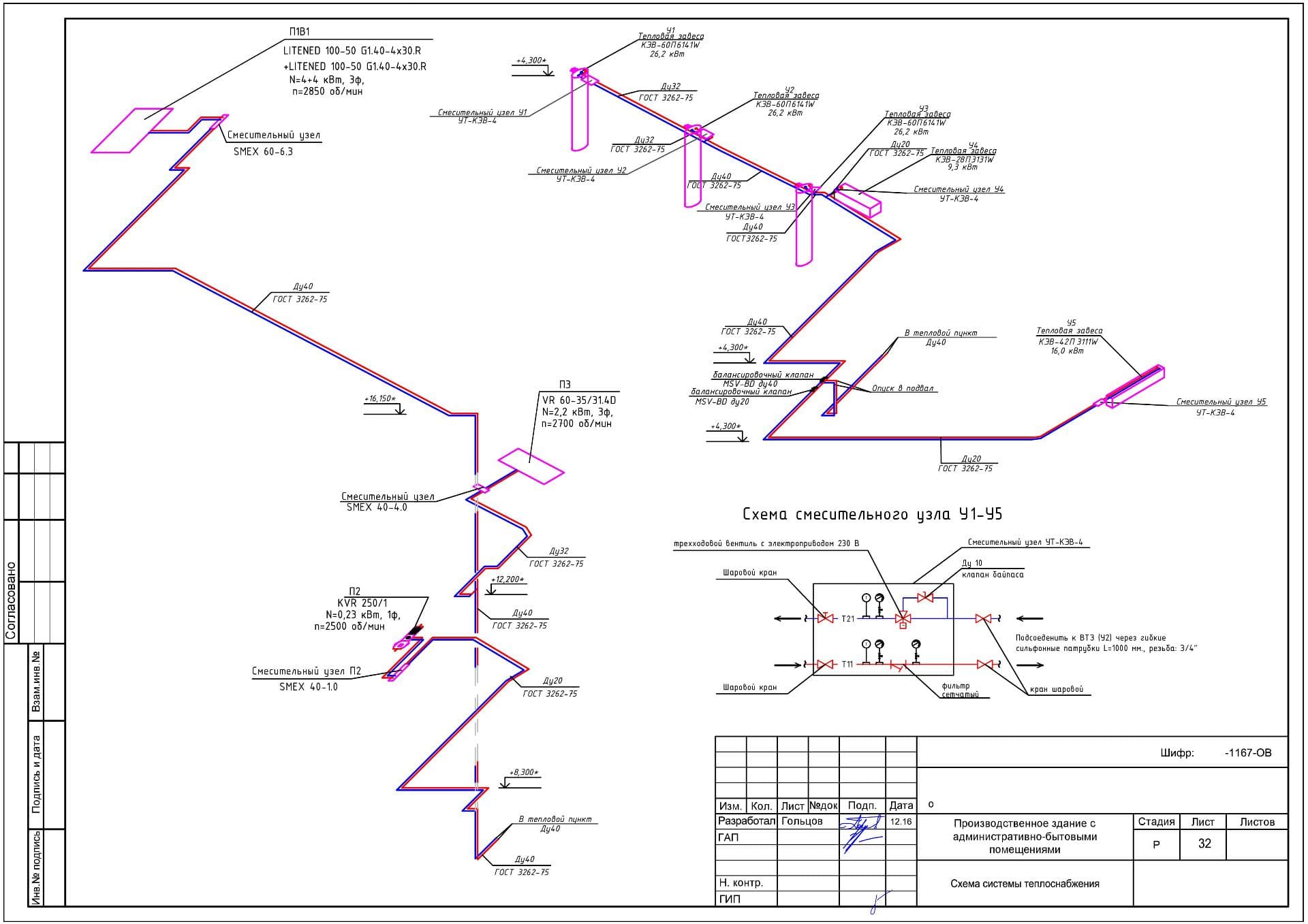

План и схемы систем теплоснабжения

В комплект проекта вентиляции обязательно входит раздел теплоснабжения приточных установок. Приточный воздух зимой должен подогреваться. Для этого чаще всего используется водяной нагреватель и рекуператор. Воздух нагревается в рекуператоре, а затем проходить через секцию водяного нагрева, которая подключается к системе теплоснабжения. Трубы теплоснабжения и всю обвязку нагревателей должен просчитать инженер-проектировщик. Система теплоснабжения должна быть сбалансирована с другими потребителями.

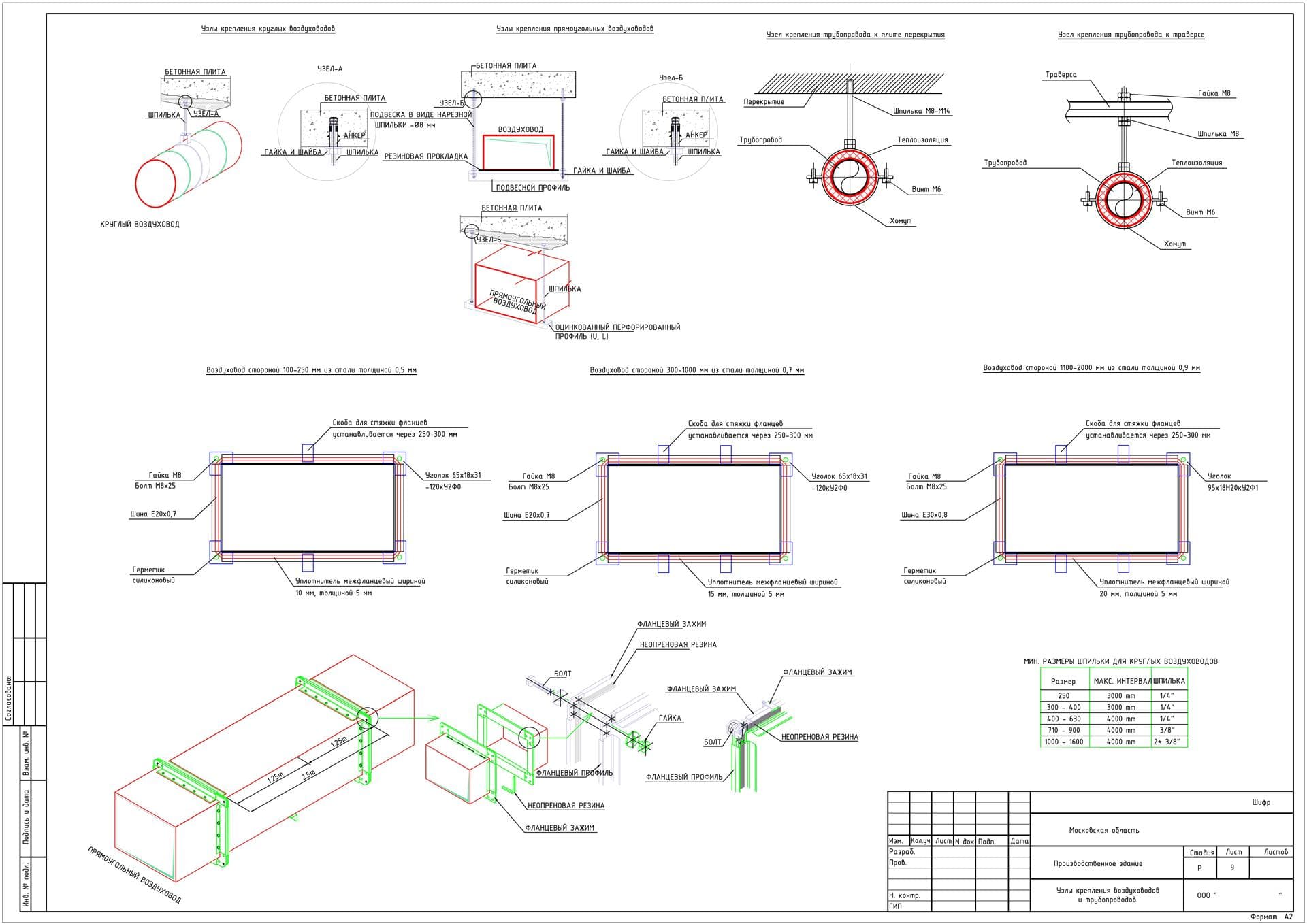

Стандартные элементы любого проекта. Воздуховоды разного размера и конфигурации крепятся по-разному. Крепежные элементы дополнительно заказываются монтажной организацией и должны строго соответствовать указанным в проекте требованиям.

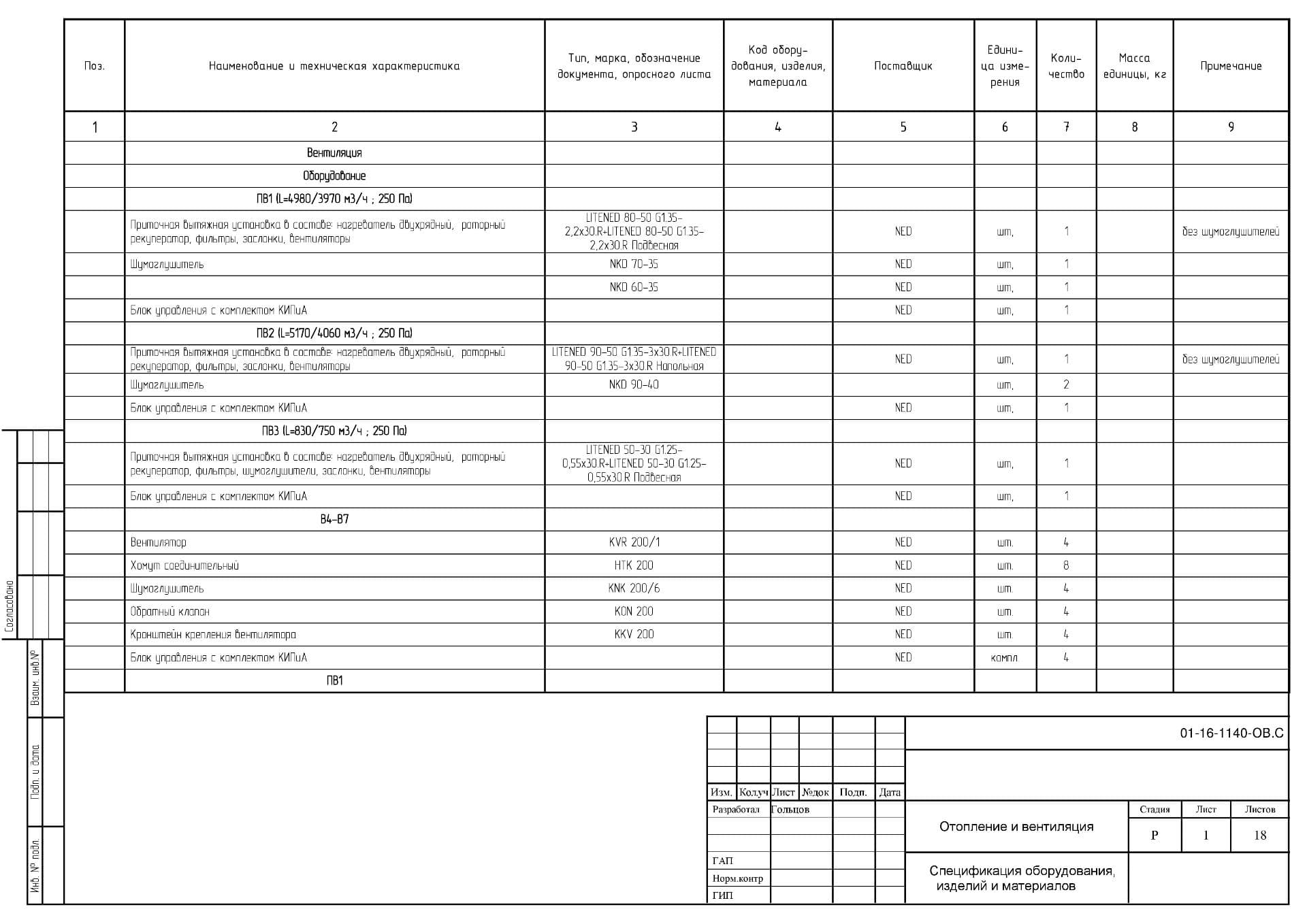

1. Спецификация оборудования и материалов

Спецификация — это точное количество материалов и оборудования, которые понадобятся для прокладки систем. В современном проектировании это стало намного проще. Программа MagiCAD автоматически просчитывает длины воздуховодов по чертежу. Проектировщику остается проверить расчет и самостоятельно дополнить недостающие элементы.

Без проекта невозможно правильно выбрать размеры воздуховодов, решеток, точно закупить необходимое количество материалов. Без проекта будет сложно сбалансировать систему.

В ходе проектных работ выполняются следующие расчеты:

• расчет воздухообменов. Расход воздуха в каждом помещении рассчитываем по нормам кратности или дополнительным расчетам на удаления избытков тепла или влаги.
• аэродинамический расчет. В ходе расчета мы решаем 2 задачи. Во-первых, узнаем полное давление, которое должен обеспечить вентилятор, чтобы гарантировано подавать воздух во все помещения. Во-вторых, мы балансируем ветки системы вентиляции между собой. Одна ветка вентиляции длиннее, а другая короче. Воздух всегда идет по кратчайшему пути, и нам необходимо сбалансировать систему так, чтобы воздух по всем веткам системы подавался равномерно.
• дополнительные расчеты на удаление избытков тепла и влаги. В некоторых помещения главной задачей является не подача воздуха на дыхание человека, а удаление избытков теплоты (например, на кухне) или влаги (например, в бассейнах). Есть много помещений, гдевоздухообмен не считается по нормам, а выполняется свой отдельный расчет.

Порядок действий при установке вентиляции

На начальном этапе, следует внимательно изучить помещение, сделать его замеры, узнать характер и предназначение его. Следом, путем решения несложных математических формул, нужно вычислить количество очищенного воздуха, необходимое для данного помещения. После того, как концепция будущей работы определена, нужно рассчитать всю систему, соблюдая все требования помещения, его габариты и выбор оборудования.

Источники

• https://tion.ru/ventilyaciya/v-ofise/
• https://ultrasale.ru/services/ventilyaciya-v-ofise.html
• https://m-e-g-a.ru/ventilyatsiya/kak-vypolnyaetsya-proektirovanie-ventilyatsii-ofisov
• https://www.AirClimat.ru/Proektirovanie-ventilyatsii-ofisov.htm
• https://alpa.pro/stati/ventiljacija-i-kondicionirovanie-v-ofise/
• https://www.AirFresh.ru/ventilyatsiya-ofisov.htm

Проектирование

Оборудовав офисную систему вентиляции своими руками, вы можете выбрать и установить декоративные решетки, но лучше доверить разработку проекта и его техническое воплощение профессионалам, если вы хотите получить желаемый эффект в полном объеме.

Проект включает в себя следующее:

1. Расчет тепловых вводов отдельно для каждого помещения с учетом архитектурных особенностей здания.
2. Расчет вентиляционной мощности, которая определяется интенсивностью воздухообмена.
3. Аксометрический вид всей связи.
4. Расчет аэродинамики вентиляционных каналов, который определит оптимальные размеры вентиляционных каналов и возможные потери давления в установке.
5. Выбор полного комплекта необходимых устройств для обеспечения бесперебойной и эффективной работы вентиляции.
6. Расчет необходимого теплоснабжения.
7. Подготовка сопроводительной документации.

При этом важно также принимать решения по таким важным вопросам:

1. Размещение вентиляционного оборудования. Идеальным решением является создание для этой цели специальной вентиляционной камеры.
2. Конфигурация и расположение каналов.
3. Энергопотребление используемого электрооборудования.
4. Необходимость и месторасположение дренажной системы.
5. Возможности и особенности доступа к оборудованию после завершения монтажных работ.
6. Возможность внесения изменений и модификаций в конфигурацию системы.

Для создания профессиональной офисной системы вентиляции специалистам по дизайну также потребуются различные схемы и чертежи, которые будут использоваться для планирования будущих коммуникаций. Наиболее важными документами для такого рода проектов являются:

1. Проектирование системы естественной вентиляции, созданной в офисе во время строительства офисного центра.
2. Архитектурный план участка с указанием расположения дверных проемов и окон.
3. Схема офисного интерьера со всеми рабочими местами, местами сборки мебели и оборудования.

​

Кратность воздухообмена в помещениях жилых зданий

Помещения	Расчетная температура (зимой),ºС	Требования к воздухообмену
Приток	Вытяжка
Общая комната, спальня, кабинет	20	1-кратный	—
Кухня	18	–
Кухня-столовая	20	1-кратный	По воздушному балансу квартиры, но не менее, м3/час	90
Ванная	25	–	25
Уборная	20	–	50
Совмещенный санузел	25	–	50
Бассейн	25	По расчету
Помещение для стиральной машины в квартире	18	–	0,5-кратный
Гардеробная для чистки и глажения одежды	18	–	1,5-кратный
Вестибюль, общий коридор, лестничная клетка, прихожая квартиры	16	–	–
Помещение дежурного персонала (консъержа/консъержки)	18	1-кратный	–
Незадымляемая лестничная клетка	14	–	–
Машинное помещение лифтов	14	–	0,5-кратный
Мусоросборная камера	5	–	1-кратный
Гараж-стоянка	5	–	По расчету
Электрощитовая	5	–	0,5-кратный

Последовательность расчета вентиляции по кратностям следующая:

1. Считаем объем каждого помещения в доме (объем=высота*длина*ширина).
2. Подсчитываем для каждого помещения объем воздуха по формуле: L=n*V (n – нормируемая кратность воздухообмена, час-1; V – объём помещения, м3)

Для этого предварительно выбираем из таблицы “Санитарно-гигиенические нормы. Кратности воздухообмена в помещениях жилых зданий” норму по кратности воздухообмена для каждого помещения. Для большинства помещений нормируется только приток или только вытяжка. Для некоторых, например, кухня-столовая и то и другое. Прочерк означает, что в данное помещение не нужно подавать (удалять) воздух.

Для тех помещений, для которых в таблице вместо значения кратности воздухообмена указан минимальный воздухообмен (например, ≥90м3/ч для кухни), считаем требуемый воздухообмен равным этому рекомендуемому. В самом конце расчета, если уравнение баланса (∑ Lпр и ∑ Lвыт) у нас не сойдется, то значения воздухообмена для данных комнат мы можем увеличивать до требуемой цифры. Если в таблице нет какого-либо помещения, то норму воздухообмена для него считаем, учитывая что для жилых помещений нормы регламентируют подавать 3 м3/час свежего воздуха на 1 м2  площади помещения. Т.е. считаем воздухообмен для таких помещений по формуле: L=Sпомещения*3. Все значения L округляем до 5 в большую сторону, т.е. значения должны быть кратны 5.

Суммируем отдельно L тех помещений, для которых нормируется приток воздуха, и отдельно L тех помещений, для которых нормируется вытяжка. Получаем 2 цифры: ∑ Lпр и ∑ Lвыт

Составляем уравнение баланса ∑ Lпр = ∑ Lвыт. Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для тех помещений, для которых мы в 3 пункте приняли воздухообмен равным минимально допустимому значению.

Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для помещений.

Виды воздухообмена, применяемые на производстве

В зависимости от способа воздействия воздухообмен в производственном помещении может быть представлен:

• устройством приточного типа;
• устройством вытяжного типа;
• устройством комбинированного типа.

Первый вариант заключается в естественном поступлении свежих воздушных масс в объемах, которые являются достаточными для целевой работоспособности производственных площадей.

Чаще всего такая система представлена канальными вентиляторами, способными обеспечивать принудительный доступ воздуха и естественный вынос загрязненных воздушных масс за пределы помещения.

Особенностью вентилирования вытяжного типа является удаление отработанного воздуха и замена его чистыми воздушными массами, поступающими в неорганизованном виде, посредством дверей, окон и стеновых проемов. Это основной вариант вентилирования на крупных производствах с вредными веществами, повышенной влажностью, а также высокотемпературными режимами. Самым простым устройством является установка, представленная электродвигателем и вентилятором, а также при необходимости дополненная фильтрующей системой или разветвленным воздуховодом.

Комбинированный вариант вентилирования удачно сочетает в себе поступление свежего воздуха с выведением отработанных воздушных масс посредством вытеснения или перемешивания. Второй способ заключается в установке на верхней части помещения высокоскоростных диффузоров на принудительное поступление уличного свежего воздуха и диффузионных клапанов на вывод отработанных воздушных масс. Процесс вытеснения основан на монтаже в нижней части помещения нескольких распределителей с низкой скоростью, способных обеспечивать принудительный приток чистого воздуха.

Производственное помещение, оборудованное вентиляцией

Основные элементы аэрации естественного, организованного и управляемого типа чаще всего представлены:

• Створными переплетами на вращательной оси верхнего, среднего и нижнего типа. Нижнее осевое вращение створок применяется при необходимости направить воздушный поток вверх.
• Фонарями в виде специальных конструкций кровельной части строения. Такие устройства в значительной степени повышают показатели высоты вытяжного проёма, а также направлены на усиление тепловых и ветровых потоков.
• Шахтными и трубными вытяжками, повышающими высоту вытяжного проёма, если конструкцией не предусмотрено наличие фонарей.
• Дефлекторами, повышающими показатели теплового и ветрового напора, и устанавливаемыми на вытяжных кровельных трубах или шахтах.

По характеру функционирования, вентиляция может быть представлена:

• общим обменным оборудованием, обеспечивающим полноценный воздухообмен в помещении;
• местными устройствами, осуществляющими замену воздушных масс в конкретной части помещения.

Посредством вентилирования механического типа может осуществляться общая обменная вентиляция приточного, вытяжного и комбинированного типа.

При необходимости, используются дополнительные функции вентиляционной системы, которые могут быть представлены кондиционированием, фильтрацией, подогревом или охлаждением, увлажнением или осушением, а также ионизацией воздуха.

Методы расчета для помещений жилого дома

Приток необходимого количества воздуха в жилых помещениях в зависимости от типа комнаты может обеспечиваться через автономные воздушные клапана в стенах с регулируемыми параметрами открывания, форточки, двери, фрамуги и окна

Специалисты обращают внимание проектировщиков на то, что при расчете показателей полной замены воздуха в жилых комнатах, необходимо учитывать ряд параметров, среди которых:

• назначение помещения;
• количество постоянно находящихся в сооружении людей;
• температура и влажность воздуха в помещении;
• количество работающих электрических приборов и норма выделяемого ими тепла;
• тип естественной вентиляции и обеспечиваемые им показатели кратности замены кислорода в течение 1 ч.

Для создания комфортных условий согласно нормам СП 54.13330.2016 величина воздухообмена должна составлять:

1. При площади помещения, приходящегося на 1 человека в размере менее 20 м² для детских комнаты в квартире, спален, гостиных и общих помещений подача воздуха должна составлять 3 м³/ч на 1 м² площади каждой из комнат.
2. При общей площади в расчете на одного человека превышающей 20 м², интенсивность воздухообмена должна составлять 30 м³/ч на 1 человека.
3. Для кухни, оснащенной электрической плитой минимальные показатели подачи кислорода не могут быть меньше 60 м³/ч.
4. Если на кухне используется газовая плита, минимальное значение нормы воздухообмена увеличивается до 80-100 м³/ч.
5. Нормативные показатели кратности воздухообмена для вестибюлей, лестничных клеток и коридоров составляет 3 м³/ч.
6. Параметры воздухообмена несколько возрастают при увеличении влажности и температуры в помещении и составляют для сушильных, гладильных и постирочных комнат 7 м³/ч.
7. При организации в жилом помещении ванной и уборной, расположенных отдельно друг от друга, норма воздухообмена должна быть не меньше 25 м³/ч, при совмещенном расположении санузла и ванной комнаты, этот показатель увеличивается до 50 единиц.

Учитывая то, что при готовке помимо пара образуется ряд летучих соединений с содержанием масла и гари, при организации системы воздухообмена на кухне необходимо исключить попадание этих веществ в пространство жилых комнат. Для этого воздух кухонного помещения за счет создания тяги в вентиляционном канале, высотой не менее 5 м и использования специального вытяжного зонта удаляется наружу. Такой тип организации ротации воздушных масс обеспечивает устранение и избыточного количества тепла. Однако во избежание попадания отработанного воздуха в квартиры, расположенные на верхних этажах при строительстве сооружения выполняется воздушный затвор, обеспечивающий изменение направления воздушного потока.

Основы вентиляции

Воздухообмен в помещениях создается движением потоков от мест притока свежего воздуха к местам оттока «грязного», и до полного их вывода на улицу. Обрывать вентиляцию под кровлей нельзя – домашний пар будет конденсироваться и разрушать несущие элементы. По способу побуждения вентиляция дома бывает естественной, механической либо комбинированной.

Естественная вентиляция создается тягой за счет разницы давления и температуры между помещением и улицей. Она доступна, легко обустраивается, дешевая в установке и эксплуатации. Но сила такого потока меняется вместе с погодой, его сложно контролировать, невозможно отрегулировать объем поступающего и выводящегося воздуха.

Это приводит к большим теплопотерям зимой, когда тяга максимальна. Летом, наоборот, воздушные потоки практически останавливаются, так как разница между температурой в помещении и на улице очень мала.

Механическая вентиляция – продвигает воздушные массы вентиляторами, может обслуживать длинные системы воздуховодов с постоянной скоростью. Дополнительно оснащается множеством удобных элементов: температурными датчиками с регулирующей автоматикой, таймерами, фильтрами, калориферами.

Естественное движение масс воздуха медленнее, чем принудительное и более комфортно для человека (1 м/с против 3 м/с). Но при меньшей скорости приходится использовать каналы большего сечения с длиной от 3 м по вертикали.

Принудительный обмен быстрее и работает с тонкими воздуховодами, чем экономит место. Например, для того, чтобы заменить 300 м3 воздуха за час при естественной вентиляции в частном доме, необходимы трубы Ø350 мм, а для механической достаточно Ø200 мм.

При любом побуждении перетекание воздушных масс по дому идет в направлении из «сухих» комнат в «мокрые». Приток оборудуется в гостиной, спальне, кабинете. Отток – в ванной, санузле, на кухне. Чтобы воздух свободно перетекал внутри дома, в дверных полотнах монтируют вентиляционные отверстия (с/у, ванная) или оставляют щель 2-3 см между дверным полотном и полом. Переточное отверстие при закрытой двери должно быть минимум 200 см2. На пути движения воздушного потока желательно ставить не больше двух преград.

Рис. 1 — Перетекание воздуха в доме Планировка вентиляции частного дома включает следующие этапы:

• 1. Расчёт минимальных норм воздухообмена;
• 2. Определение расположения мест притока и оттока воздуха;
• 3. Расчет сечения вентиляционных каналов;
• 4. Определение потребности в дополнительном технологическом оборудовании.

Общая характеристика вентиляционных систем

Современный офис – это огромный муравейник, где работает большое количество людей. В основном поэтому в этой комнате всегда душно. Кроме того, современные окна с двойным остеклением вообще не пропускают воздух с улицы

Если хозяина волнует рабочая атмосфера в офисном помещении, он обратит особое внимание на установку вентиляции в офисе

Все современные бизнес-центры и офисы берут на себя проектирование и расчет офисной вентиляции уже на начальных этапах строительства здания. Таким образом, можно оптимально рассчитать объем воздуха, необходимый для помещения и всей системы в целом.

В настоящее время, когда здания строятся под офисы, помещения передаются без хорошего технического состояния, а арендаторы или владельцы ремонтируют все самостоятельно, по собственным проектам. Вентиляционная система проходит от общих вентиляционных каналов через противопожарные заслонки, установленные на всех этажах.

Особенности проектирования и установки

Все эксплуатационные параметры систем вентиляции в офисных зданиях регулируются правилами СНиП.

На этапе проектирования системы важно знать:

• особенности офисного здания: архитектурно-строительные;
• расположение вентиляционного оборудования;
• расположение вентиляционных каналов;
• мощность электрической системы;
• возможность водоснабжения и отвода конденсата.

Кроме того, необходимо произвести расчеты перед установкой вентиляционных систем:

• обмен воздуха в комнате;
• модели общения;
• прибавка тепла для каждой комнаты;
• площадь поперечного сечения воздуховодов;
• потери давления во всей вентиляционной сети;
• вместимость красителя.

После того, как все необходимые расчеты сделаны, выбрано необходимое оборудование и подготовлена проектная документация. Только в этом случае могут быть установлены сами вентиляционные системы.

Законодательное регулирование вопроса

Все правила и нормы вентиляции помещений регламентируются СП 336.1325800.2017 Системы вентиляции и кондиционирования воздуха. Он был введен 16 марта 2018 года.

В данном своде собраны правила о корректном использовании вентиляционных систем для зданий с разным функциональным назначением, о необходимой температуре, влажности любого помещения, формулы расчета, а также информация об ответственных лицах в случае нарушения соответствующих норм.

Помимо вышеуказанного документа, существует ряд других нормативных документов:

• ГОСТ 22270-2018 Оборудование для кондиционирования воздуха и вентиляции.
• ГОСТ 30528-97 Системы вентиляционные, в нем идет речь о воздушных фильтрах, их типах и основных параметрах.
• ГОСТ 30494-2011 Здания жилые и общественные, в нем собрана информация об оптимальном микроклимате для каждого здания, в зависимости от его предназначения.

Оборудование для офиса

• Моноблочные приточные установки
• Индивидуальные приточные установки
• Индивидуальные приточно-вытяжные установки
• Канальные приточные установки
• Приточно-вытяжные установки с рекуперацией тепла
• Наборные системы вентиляции
• Вентиляция на базе канального кондиционера

Любая вентиляция, какой бы совершенной она не была, имеет свои достоинства и недостатки. В первую очередь важны размеры устройства, которое будет очищать воздух и наполнять его влагой. Как правило, само пространство офиса, его конфигурация влияют на выбор вентиляционного оборудования

Также важно, чтобы смонтированная система  полную обеспечивала обработку воздуха: фильтрацию, подогрев, охлаждение, увлажнение, а также равномерно распределяла очищенный воздух по всем кабинетам и помещениям административного здания (офиса). Как правило, вся конструкция крепится на потолке

Воздуховоды тоже располагаются в подвесных скрытых потолках либо в особых контейнерах называемых фальшбалками.

ПРИМЕР:

На постоянные рабочие места в общих офисных комнатах подводится свежий приточный воздух и рециркуляционный воздух от фэнкойлов. Свежий приточный воздух  подается через настольный регулируемый воздухораспределитель в зону дыхания сотрудника. Рециркуляционный воздух подается в зону под рабочим столом, образуя на рабочем месте комфортный «оазис». По приходе сотрудника на рабочее место по сигналу датчика присутствия воздушные клапаны открывают подачу приточного и рециркуляционного воздуха. Когда сотрудник покидает рабочее место, клапаны снижают подачу воздуха. За пределами рабочих мест в помещении поддерживаются допустимые условия.

Описание “Общий вид системы на рабочем месте”:

1. рабочий стол;
2. фальшпол;
3. компьютерный блок;
4. монитор компьютера;
5. лампа;
6. патрубок приточного воздуха;
7. патрубок рециркуляционного воздуха;
8. приточный воздухораспределитель;
9. рециркуляционный воздухораспределитель;
10. датчик СО2;
11. датчик присутствия;
12. регулятор постоянного расхода воздуха

Модификацией такой системы может быть отдельная локальная вентиляция с подачей воздуха в зону дыхания сотрудника, а общий температурный режим в помещении поддерживается на оптимальном уровне теми же фанкойлами или охлаждающими (нагревающими) балками.
