Порядок замены газового счетчика в частном доме и в квартире
Менять газовый счетчик самостоятельно запрещено. Этим занимаются специалисты-газовщики, обладающие правом на проведение работ по замене измерительных приборов.
Собственноручная замена счетчика чревата серьезными последствиями. Это опасно!
Как заменить газовый счетчик? Алгоритм будет следующий.
Шаг 1. Необходимо обратиться в территориальную управляющую компанию, которая занимается газовыми сетями. Вам следует написать заявление и предоставить требуемые документы.
Шаг 2. Специалисты газовой службы оценивают технические характеристики для установки измерительного прибора в помещении
При этом обращается внимание в том числе и на подводку газовых сетей в частный дом или квартиру
Шаг 3. Приобретение счетчика в специализированных магазинах. Лучше доверить это специалисту, который точно знает, какой счетчик покупать. Существует множество нюансов, которые неосведомленный человек может не знать. Уточнить стоимость замены газового счетчика нужно в компании, которая будет производить установку. Цену на замену газового счетчика специалисты смогут озвучить после изучения технических данных газопровода в вашем доме.
Шаг 4. После того, как замена газового счетчика будет произведена, следует все тщательно проверить. Если собственника все устраивает, необходимо подписать акт выполненных работ.
Шаг 5. Заключительный этап после замены газового счетчика – опломбирование. Без этой процедуры измерительный прибор не может быть введен в эксплуатацию.
При демонтаже старого газового счетчика собственнику следует зафиксировать последние показатели, чтобы в дальнейшем передать их в управляющую компанию.
Газовый измерительный прибор монтируется в соответствии с установленными требованиями. Он может располагаться на расстоянии 80 см от другого газового оборудования. Высота размещения над полом должна быть не менее 1,2 м.
Какая польза от корректировки расхода газа?
Подача газообразного топлива потребителям в населенные пункты от магистрального трубопровода осуществляется по системе единых коллекторов высокого и среднего давления, протянутых на десятки километров.
Перед продажей объемов газа компании, которая напрямую поставляет топливо конечным потребителям по отходящим газопроводам, на выходе из газораспределительной станции измеряются основные параметры метана – объем (или расход), температура и давление. Эти параметры напрямую влияют на доход организаций, занимающихся транспортировкой и распределением метана среди населения.
Поэтому приведение количества сжигаемого в газовых котлах, котлах и печах метана к нормальному температурному режиму по ГОСТ 2939-63 изначально осуществляется в интересах поставщиков природного газа.
Удобство для региональных газовых служб
В морозные зимние месяцы давление в трубопроводе – «воздух» снижается, так как его величина прямо пропорциональна температуре газа (закон Чарльза). В этом случае плотность газообразного топлива увеличивается, а объем уменьшается (закон Бойля-Мариотта).
График показывает процентное изменение доли метана в исходном объеме (поставленном гидроразрывом) в газопроводе воздух-газ в зависимости от снижения температуры голубого топлива на один градус
В результате возникает так называемый дисбаланс между поставленным и израсходованным объемом голубого топлива. В бытовом газовом счетчике будет регистрироваться метан на количество кубометров меньше, чем реально потребляется отопительными приборами коттеджа.
Напротив, при летних температурах выше 20 ° C счетчик газа в частном доме покажет расход метана выше, чем фактически полученный. Однако летом домохозяйства сжигают меньше природного газа, поскольку его основное потребление связано с отопительным сезоном.
График отражает зависимость изменения объема объемной доли газа при его разогреве на один градус после выхода из ГРП и следования «воздуху» потребителям
Поэтому использование в домохозяйствах полноценного газового корректора или просто термокорректора, либо оплата израсходованного объема метанового топлива с коэффициентами надбавки обычно происходит в пользу газоснабжающей организации.
Но в ситуации, кстати, довольно частой с подачей газа, устройство, корректирующее параметры голубого топлива, способно принести хозяину дома реальную пользу.
Преимущества для хозяев
В морозные месяцы жителей загородной недвижимости беспокоит еще одна проблема – чрезмерно низкое давление в газотранспортной сети, затрудняющее процесс обогрева дома. Пламя над горелкой почти не нагревается, а котельное оборудование либо гаснет само, либо нагревает теплоноситель в отопительном контуре дома не выше 60 ° С.
Применение надбавки к объему природного газа, потребляемого домохозяйством, связано с изменением объема топлива при переохлаждении или перегреве при выдаче через неизолированный (воздушный) трубопровод
Причина слабого газоснабжения зимой понятна: котлы напольного и настенного отопления в домах сжигают больше метана, иначе дома просто не отапливаются. И большинство владельцев загородных домов, живущих круглый год, смиряются с ослабленным давлением в трубопроводе, дополняя газовые отопительные установки котельным оборудованием, работающим на альтернативных видах топлива (дрова, уголь).
Однако они не осознают, что им не только каждую зиму приходится переносить холодную атмосферу дома, но и доплачивать за кубометры газа!
Согласно закону «газа» Бойля-Мариотта, при падении давления в газовой среде его объем увеличивается. Те, когда давление в «воздухе» падает, объем поступающего в расходомер метана увеличивается и в счетчике начнут накапливаться несуществующие кубометры. Переплата по «циклическим» счетам за газ может достигать 5-7% за отопительный сезон.
И только расходомер с электронным корректором природного газа, настроенный по «местным» параметрам нормирования метана официальной метрологической службой, позволит потребителям оплачивать сожженные тепловым оборудованием кубометры голубого топлива по фактическому расходу.
Цели корректировки показаний счетчика природного газа
Обратите внимание, что хотя диапазон рабочих температур в паспорте расходомера может составлять +/- 40 ° C, это не имеет значения для температурного коэффициента, который увеличивает стоимость газового топлива. Правил поставки гражданского газа для бытовых нужд нет. 549 устанавливают необходимость умножения объема израсходованного метана, рассчитанного счетчиком, на коэффициент приведения в стандартных условиях (обозначение – Вп), нормированный по ГОСТ 2939-63:
549 устанавливают необходимость умножения объема израсходованного метана, рассчитанного счетчиком, на коэффициент приведения в стандартных условиях (обозначение – Вп), нормированный по ГОСТ 2939-63:
Правил поставки гражданского газа для бытовых нужд нет. 549 устанавливают необходимость умножения объема израсходованного метана, рассчитанного счетчиком, на коэффициент приведения в стандартных условиях (обозначение – Вп), нормированный по ГОСТ 2939-63:
- температура газа – 20 (тоже 293,15);
- давление газа – 760 мм рт ст. (также 101,325 кН / м2);
- влажность газа нулевая.
Поскольку «наружные» температуры меняются в течение календарного года, к объему потребляемого газа при «стандартном газе» применяются разные коэффициенты пересчета – в зимние месяцы они всегда выше.
Значения этих коэффициентов устанавливаются Федеральным агентством по метрологии. В частности, с 2019 года в регионах России действуют температурные коэффициенты, определяемые приказом No. 1053.
Поскольку при газификации частного сектора часто используется простейшая схема распределения (воздух), обычным явлением является охлаждение метана, повышенный отбор топлива и падение давления в трубопроводе. Поэтому ставить прибор в ГРП бесполезно
Чтобы не умножать потребляемый объем на региональный коэффициент, установленный стандартами, домовладельцу следует выбрать расходомер с термокомпенсатором для измерения расхода газа.

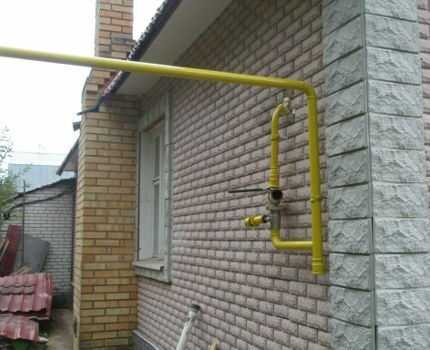

Расположение газового счетчика – внешний (снаружи дома) или внутренний (в техническом помещении) – значения не имеет. Здесь либо оплата за израсходованный объем метана с учетом температурного коэффициента, либо установка газового расходомера со встроенным термокомпенсатором.
Устройство, компенсирующее разницу температур в газообразном топливе, представляет собой биметаллическую пластину, встроенную в механизм измерения объема при прохождении метана через счетчик. Под воздействием температуры природного газа пластина определенным образом изгибается и влияет на процесс потребления газа так, чтобы показания соответствовали стандартным условиям топлива.
Особенности установки корректора
Прибор коррекции учетных характеристик по метану подключается к расходомеру, оснащенному импульсным выходным сигналом (частотный диапазон до 2-8 Гц, вес импульса 0,01-100 м3). Также допустимо подключение к газовому счетчику с позиционно-кодирующим механизмом (энкодером), установленным в счетной голове.
Физическое закрепление прибора коррекции (стандартизации) данных потребленного объема газового топлива выполняется на корпусе счетчика (при наличии монтажного места), на кронштейне, либо на стене. Коррекционное устройство весит обычно до 3 кг.
Обязательно заземление корректора с использованием прямоугольной шины сечением от 4 мм2. Внешние устройства подключаются к прибору экранированным кабелем с сечением жилы от 0,25 мм2, длиной не более 10 м.

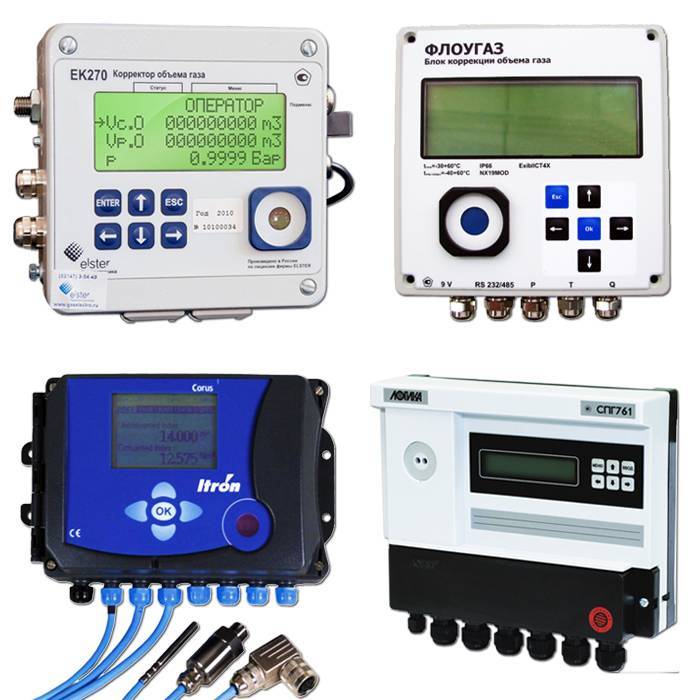

Способы интеграции расходомера с корректором
В первом варианте элементы контроля за газопотреблением поставляются отдельно: газовый счетчик с электрическим выходом (к примеру, пара геркон-магнит); датчик давления, имеющий унифицированный токовый выход; датчик температуры (электронный термометр сопротивления); корректирующий прибор для стандартизации характеристик потребленного объема газа.
Если европейские модели подобных устройств в основном одноканальные, то отечественные приборы чаще рассчитаны на два канала и более (т.е. на два расходомера и больше)
Объединенные в комплекс, эти устройства образуют единую систему средств измерения. Однако пользоваться ею в этом качестве можно лишь после согласования с местным подразделением Госстандарта. Преимущество данного комплекса – допустимость стандартизации показаний от нескольких газовых счетчиков (т.е. от нескольких вводов газопровода).
Недостатком подобной системы является различные сроки поверки ее элементов, среди которых наиболее часто потребуется поверять датчики температуры и давления. Проще будет не выполнять поверку последних, а попросту заменять новыми. Общее преимущество такого измерительного комплекса – его конечная стоимость ниже, чем у заводской многоканальной системы.
Во втором варианте измерительный комплекс создается целиком на предприятии-изготовителе
Здесь важно подобрать систему с близким межповерочным сроком элементов. К примеру, у ротационного газосчетчика ЛГК-Ех срок поверки – два года, а у корректора и датчика давления – 5 лет
Это означает потребность выполнения поверки всего комплекса 2,5 раза за пятилетний интервал использования, что неудобно и невыгодно
Это означает потребность выполнения поверки всего комплекса 2,5 раза за пятилетний интервал использования, что неудобно и невыгодно.
Как настроить прибор?
Задание константных сведений не требуется, они введены на предприятии-изготовителе устройства. Т.е. после установки и подключения проводов к источнику данных (газовому счетчику) корректор полностью готов к работе.
Доступ к изменению данных корректора поделен между тремя сторонами – метрологическая служба, газоснабжающая организация, с которой заключен договор на обслуживание, и потребитель. У каждой стороны имеется свой код (восьмизначная комбинация цифр), открывающий доступ к программному меню устройства.
Потребителю предоставлен низший приоритет доступа, а наивысший – метрологической организации. Фактически пользователю доступно лишь управление выводом данных на интерфейс прибора – полный или краткий режим отображения.
Внесение изменений в требуемые для вычисления объема потребленного газового топлива параметры («метрологическая» часть ПО) допускается только при официальной калибровке, выполняемой исключительно при поверке корректоров объема природного газа. Кнопку калибровочного замка защищает навесная пломба (легкоразрушаемая!).
Корректор газа: функции и периодичность проверки устройств корректировки объема топлива
Согласитесь, с газоснабжением квартиры куда проще, чем с частным домом. В коттедже бойлер и газплита, а в особенности котел потребляют метан кубометрами, тщательно подсчитываемыми обязательным с 2019 года расходомером.
Но тепловая калорийность и давление голубого топлива нестабильны, поэтому счетчик может накручивать лишнего. Исправит ситуацию корректор газа, способный свести «намотанные» кубометры к норме стандартного агрегатного состояния метана. Особенное удобство прибора – внимания почти не требует.
Расскажем о нем, объясним влияние температуры на стоимость магистрального газа и как корректор способствует снижению коммунальных затрат.
Мембранные счётчики
Такие счётчики имеют надёжную конструкцию, они достаточно точны и уже сумели хорошо показать себя в работе. Сегодня срок безотказной службы этих приборов равняется двадцати годам. Часто поверять их тоже не придётся, так что даже при высокой стоимости они оказываются экономичными в эксплуатации.
Мембранный счётчик
Как они устроены? В них есть две камеры, через которые последовательно проходит газ. Они отделены мембранами, которые соединены с подобием кривошипно-шатунного механизма. В результате движения поочерёдно прогибающихся мембран этот механизм передаёт вращение на счётное устройство.
ГК «Теплоприбор» – разработка, производство и комплексная поставка контрольно-измерительных приборов и автоматики — КИПиА.
Группа компаний (ГК) «Теплоприбор» (Теплоприборы, Промприбор, Теплоконтроль и др.) — это приборы и автоматика для измерения, контроля и регулирования параметров технологических процессов (расходометрия, теплоконтроль, теплоучёт, контроль давления, уровня, свойств и концентрации и пр.).
География ГК «Теплоприбор»:
Москва, Рязань, Челябинск, Казань, Екатеринбург, Санкт-Петербург, Новосибирск, Нижний Новгород, Самара, Ростов-на-Дону, Уфа, Красноярск, Пермь, Воронеж, Белгород, Волгоград, Краснодар, Саратов, Тюмень, Томск, Омск, Иркутск, Улан-Удэ, Саранск, Чебоксары, Ярославль и другие города РФ, также мы работаем с Белоруссией, Украиной и Казахстаном.
Рекомендации как правильно выбрать, заказать и купить контрольно-измерительные приборы и автоматику (КИПиА), дополнительное/вспомогательное оборудование и защитно-монтажную арматуру, а также другую полезную и интересную информацию см. наши официальные сайты.
Новые публикации: Статья «Датчики давления. Сравнительный обзор видов, характеристик и цен.»

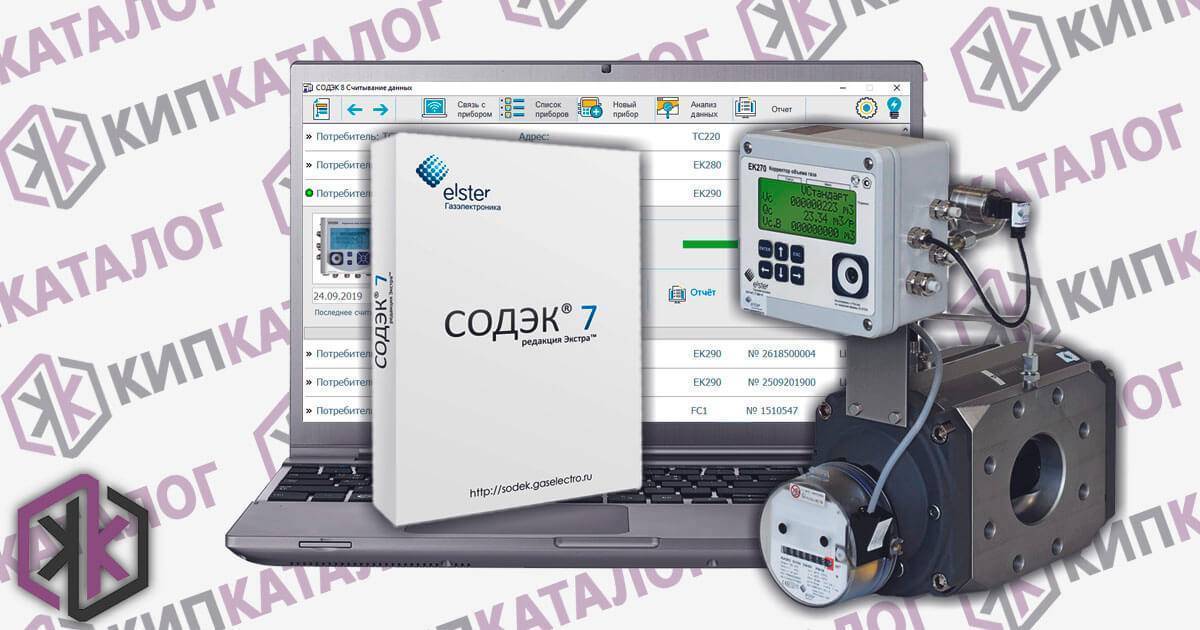

Что делает это устройство?

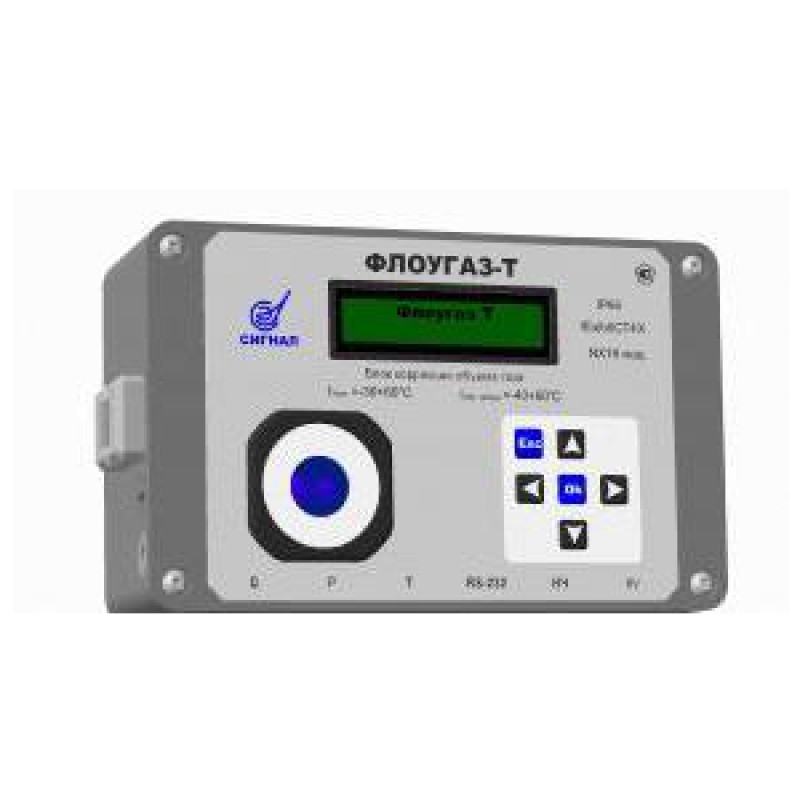

Корректор объемного расхода газа предназначен для измерения давления, температуры и рабочих объемов метанового топлива, обнаруживаемых расходомером. Устройство оснащено преобразователями сигналов в соответствии с критериями измерения, полученными от газового счетчика и проанализированными микропроцессором.
Коэффициент сжимаемости рассчитывается самим корректором (ГОСТ 30319.2-2015) или заменяется на заданное значение.
Оснащение счетчика природного газа корректирующим устройством возможно как для «уличного», так и «бытового» позиционирования. Зимой метан будет одинаково холодным
Результаты измерений позволяют перевести израсходованные кубометры природного газа в объем при стандартных условиях метана по ГОСТ 2939-63 с учетом условно постоянных параметров газового топлива – плотности при стандартных условиях, СО2 и Содержание N2.
Относительные допуски погрешности во всем диапазоне рабочих температур составляют:
- измерение давления +/- 0,4%;
- измерение температуры +/- 0,3%;
- довести объем до стандартных условий +/- 0,5%;
- измерение объема метана в рабочих условиях +/- 0,05%.
По мере того как корректор накапливает данные о параметрах поступающего газа, они архивируются с интервалом в 60 минут. В зависимости от модели устройства в нем хранятся данные за последние 270-365 дней обращения к архиву. Архивные данные хранятся на смарт-карте.

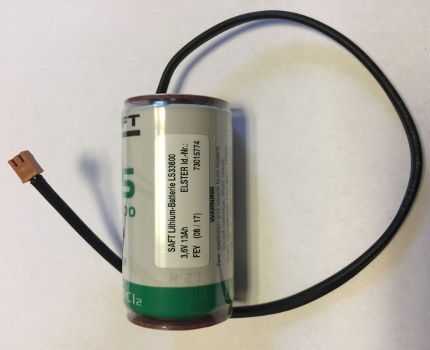

Устройство содержит как минимум две батареи. Их необходимо менять одновременно с проверкой устройства, например, каждые 5 лет
Автономный источник питания устройства обеспечит его питанием не менее 7 полных дней при условии, что экран интерфейса будет активен в течение этого времени не более 15 минут. Следует отметить, что основным источником питания устройства коррекции данных по метану является бытовая электрическая сеть через преобразователь переменного тока в постоянный с напряжением 9 В (ток 100 А).
При необходимости рабочие функции корректора можно использовать для проверки расхода голубого топлива, установив дневной и месячный лимит для отслеживания баланса.
Выбор бытового счетчика газа
При выборе прибора надлежит обратить внимание на нижеописанные пункты
Технические характеристики
Важным параметром является максимальный расход газа, измеряемый в м³/ч, масса счетчика, гарантийный срок, межповерочный интервал.
Стоимость прибора
Найти дешевый счетчик – естественное желание многих граждан. Однако дешевый товар не всегда является качественным, срок службы его недолгий, учет расхода газа неточный.
Варианты установки
Принято устанавливать счетчики в горизонтальном либо вертикальном положении. Установка некоторых приборов осуществляется без сварки. Стоимость монтажа при этом меньше. Следует учитывать также максимальную границу газпотребления.
В комплекте со счетчиками идут соединительные детали: гайка, прокладка, штуцер. Нередко в набор входит и фильтр газа. Его назначение – защита устройства от пыли, песка, смолистых веществ, ржавчины, металлической окалины и прочих твердых частиц, содержащихся в природном газе. Надежность работы прибора будет повышена за счет применения фильтра. Благодаря очистке газа можно увеличить точность показаний счетчика и его эксплуатационный срок.
Какой расходомер выбрать: с электронным или механическим счетным механизмом? Электронное устройство стоит дороже механического и обладает хорошими функциями. Например, архивирование данных. Ключевой критерий выбора – это соотношение цена и качество. Выбранный товар обязательно должен входить в государственный реестр.
Прибор может иметь автоматический термокорректор. Он позволяет избежать расхождений в оплате за газ. Покупка устройства с корректором актуальна для тех, кто расходует большие объемы газа (нагрев воды, отопление коттеджа). Целесообразно использование термокорректора и в квартире для большей экономии.
Принцип работы газового счетчика
В качестве измеряемой среды может выступать природный газ, бутан, пропан и другие неагрессивные газы. В большинстве приборов расход газа измеряется в м³/ч. Издержки на приобретение аппарата и его установку окупаются в среднем за год. В данной статье рассмотрены разновидности и принцип работы газового счетчика.
Газовый счетчик может быть установлен в любом помещении газифицируемого здания, где имеется система вентиляции. Нежелательными местами для монтажа являются ниши и другие участки с затрудненным поступлением свежего воздуха. Еще одно требование к месту установки – удаленность от зон с активным выделением тепла и влаги. Разрешается устанавливать прибор вне здания, но только под навесом или в специальном шкафу, защищенном от внешних воздействий.
Какие бывают газовые счетчики
- Мембранные (диафрагменные, камерные) счетчики. С помощью различных преобразователей разделяют газ на части объема и осуществляют циклическое суммирование. Имеют простую конструкцию и невысокую стоимость. Достаточно точно считают, но не переносят перегрузок.
- Ротационные счетчики. В качестве преобразователей используются восьмиобразные роторы. Отличаются более высокой стоимостью, скромными размерами и весом. Способны пропускать значительные объемы газа и выдерживать существенные нагрузки. Достаточно долговечны, поскольку в конструкции используются дорогостоящие материалы.
- Турбинные счетчики. Потоки газа вращают турбину, число оборотов которой соответствует объему прошедшего газа. Турбинные счетчики могут оснащаться специальными модемами, передающими показания на электронные серверы проверяющих служб.
- Вихревые счетчики. Подсчитывают периодичность вихрей, возникающих вследствие обтекания потоками газа, частота которых пропорциональна скорости потока. Для детектирования используются пьезоэлектрические и термоанемометрические датчики. Такие счетчики способны учитывать высокие максимальные расходы с высоким пределом измерения. Они слабо чувствительны к уровню загрязнения газа, однако требуют внешнего электропитания.
По пропускной способности газовые счетчики могут быть бытовыми, коммунально-бытовыми и промышленными. Бытовые приборы устанавливают в домах, квартирах и офисах, где пропускная способность составляет 1-6 м³/ч. Обычно это мембранные счетчики, реже устройства ротационного типа.
Аппараты для коммунально-бытовых целей (небольшие котельные, учет потребления газа технологическими установками и др.) должны иметь пропускную способность 10-40 м³/ч. Обычно это крупные приборы мембранного или ротационного типа.
Газовые счетчики промышленного назначения должны быть рассчитаны на пропускную способность более 40 м³/ч. Они предназначены для учета потребления газа крупными потребителями, устанавливаются на узлах газораспределительных сетей. Обычно это ротационные, турбинные или вихревые приборы.
Как работает газовый счетчик
Рассмотрим принцип работы газового счетчика на примере прибора диафрагменного типа. Обычно такой счетчик включает помещенный в герметичный корпус измерительный механизм и отсчетное устройство.
Учет объема поступающего газа основывается на отборе его механической энергии. При перемещении диафрагм газ поочередно вытесняется из рабочих камер. Кривошипно-шатунный механизм преобразует поступательное движение диафрагм во вращательное и передает его отсчетному устройству через специальную муфту.
В конструкции счетчика также предусмотрен биметаллический температурный компенсатор, который корректирует показания в случае колебания температуры газа. Если температура газовой среды отличается от нормы, он изменяет объемы измерительных камер, что позволяет привести объем потребленного газа к обычным условиям.
Мультипликативная коррекция
Кмульт – показатель безразмерный. Предел его изменений лежит
в диапазоне от 0,75 до 1,25. Выход за границы предельных значений любого коэффициента
самообучения свидетельствует о значительном отклонении состава смеси от
стехиометрии.
Если Кмульт станет меньше 0,78 или больше 1,22, система встроенной
в блок самодиагностики включит желтую предупреждающую контрольную лампу
«проверь двигатель». Аналогично включится лампа, если долговременная коррекция превысит
9-ти процентную границу, т.е. достигла критического значения, при этом, как в
положительную, так и отрицательную сторону. Проверкой сканером маски DTC выявляются коды неисправностей
РО171 (смесь бедная) или РО172 – смесь богатая.
Краткосрочная коррекция (STFT) относится к немедленным
изменениям подачи топлива, происходящим несколько раз в секунду.
При диагностике необходимо обратить внимание на строку
параметров сканера «ДК1-Банк 1», где отслеживается работа кислородного датчика.
Когда сигнал датчика уходит в плюс, блок управления мгновенно меняет значение
кратковременной коррекции в сторону минуса, прикрывая распыл форсунки. Значение
слова «Банк 1» встречается практически на всех мультимарочных сканерах и
означает оно контроль топливной смеси в одном блоке цилиндров
На V-образных двигателях,
например, работает также строка «ДК1-Банк 2».
Причина отклонения показаний кислородного датчика в сторону
плюса может быть не герметичность форсунок, а в сторону минуса (сваливание
сигнала в бедную смесь) – подсос воздуха во впускной коллектор.
Выводы и полезное видео по теме
Как пользоваться меню прибора коррекции объема потребляемого газа (на примере EK270):
Как устроен прибор стандартизации объема метана внутри (на примере СПГ 741):
Как читать и настраивать параметры в меню корректора (на примере СПГ 761):
С дооборудованием газового расходомера корректором экономия расходов по потребленному газу будет заметна, если потребление голубого топлива составляет более 4 кубометров за час. Ведь если со слабым давлением в снабжающем домохозяйство газопроводе приходится мириться, то переплату за несуществующие объемы потребления газа терпеть совершенно незачем.
Хотите поделиться собственным опытом в использовании корректора расхода газообразного топлива? Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте фото по теме статьи. Не исключено, что ваши рекомендации будут полезны посетителям сайта.
