Концевой выключатель: что это такое, маркировка + правила подключения

Особенности конструкции концевого выключателя с роликом

Конструкция такого типа — это один из вариантов реализации кнопочного типа, только с видоизмененной кнопкой. Установка ролика позволяет значительно расширить функциональные возможности устройства. Если нажатие на кнопку может осуществляться только в осевом направлении, то ролик отреагирует на любое воздействие — осевое или по касательной, главное, чтобы вектор этого воздействия находился в плоскости вращения.

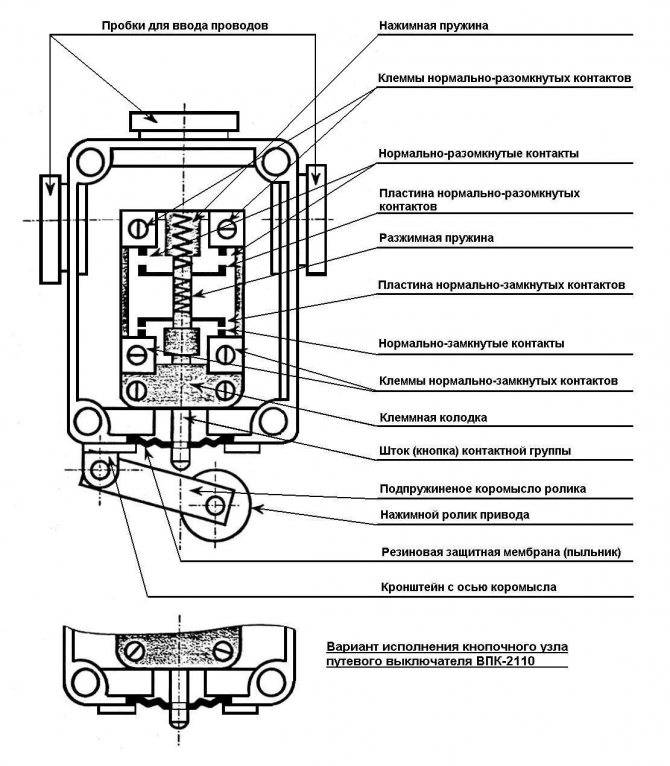

Устройство концевого ввыключателя

Подпружиненный шток, на котором установлен ролик, является подвижным элементом, на котором установлены две пары контактов — нормально замкнутые и нормально разомкнутые. При нажатии одна пара размыкается, а другая — замыкается. Эту конструкцию принято называть плунжерным типом КВ.

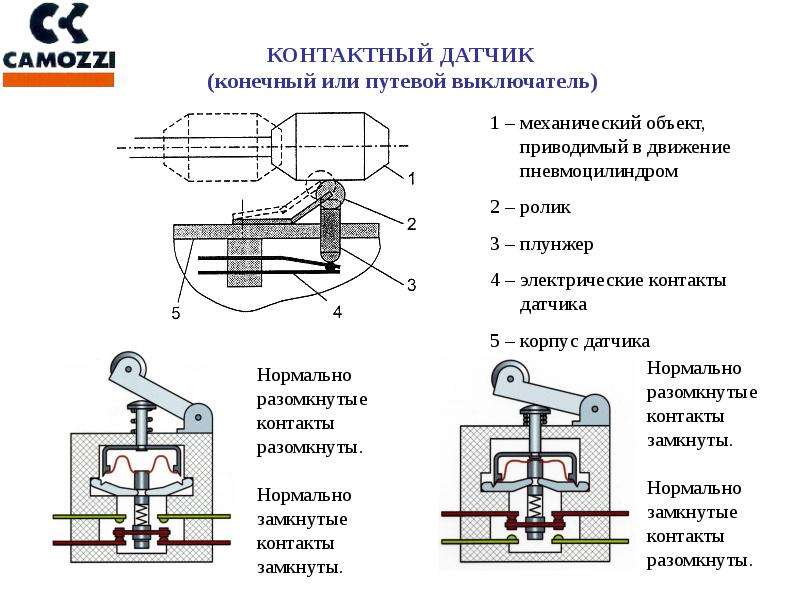

Концевой выключатель типа плунжер-ролик

Применяется преимущественно на подъемных механизмах, устройствах с вертикальным перемещением подвижных частей. Для горизонтальных элементов используется ограниченно, только при гарантии точности воздействия и ограниченности усилия.

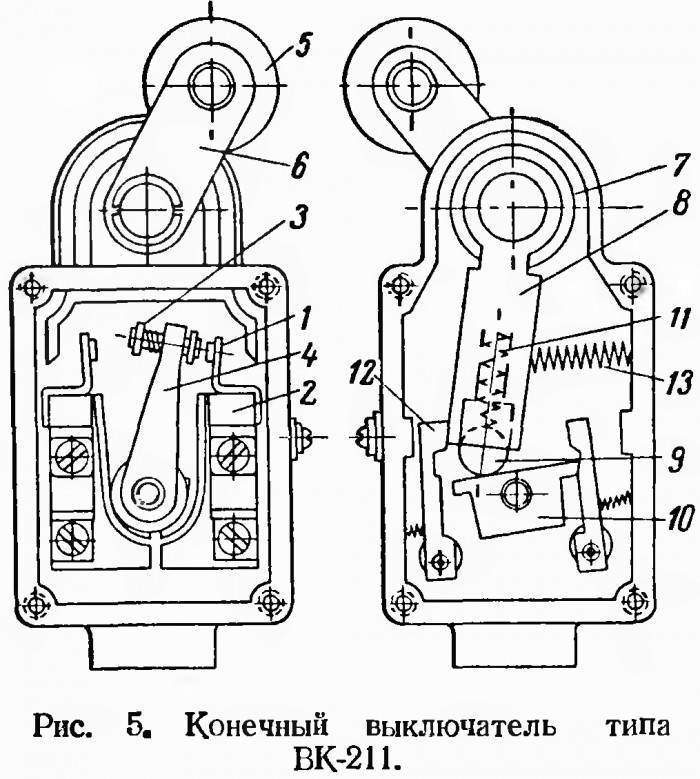

Существуют рычажные роликовые конструкции. Ролик установлен на поворотном рычаге, который, поворачиваясь, замыкает контактную группу внутри корпуса. Такая конструкция удобна в механизмах, где невозможно точно настроить силу и диапазон контакта с движущимся элементом из-за большой инерции, вибрации, неравномерного движения.

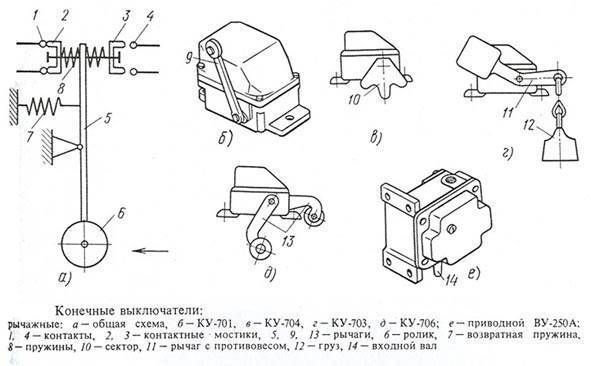

Рычажный концевой выключатель

Опасность разрушения подобного устройства при слишком резком или интенсивном контакте значительно меньше, чем при использовании концевого выключателя плунжерного типа. Их принято устанавливать на массивных и габаритных движущихся элементах, обладающих повышенной инерцией — лифтах, эскалаторах, вагонетках, шахтных подъемниках, откатных воротах ангаров и т.п. Иногда подобные конструкции называют путевыми выключателями, поскольку они обладают способностью срабатывать от воздействия подвижных элементов, проезжающих без остановки.

Есть модели КВ с регулируемой длиной рычага. Они допускают изменение длины опоры ролика, что расширяет возможности и сферу применения устройства.

Концевой роликовый выключатель с регулируемым рычагом

Также существуют конструкции, где рычаг добавлен в качестве дополнительного элемента, увеличивающего безопасность. Если его отвинтить, КВ приобретает вид обычного кнопочного устройства. Большинство микровыключателей имеют такую конструкцию.

Микровыключатели

Что представляют собой концевые выключатели

Концевые выключатели – это электромеханические устройства, которые используются для контроля положения объектов или деталей в различных устройствах и механизмах. Они позволяют определить, достигнуто ли конечное положение или находится ли объект в определенном сегменте своего движения.

Концевые выключатели могут быть разных типов и работать по разным принципам. Существуют механические, магнитные, емкостные, ультразвуковые и другие виды концевых выключателей. Какой именно тип выключателя выбрать зависит от конкретной задачи и условий эксплуатации.

Механические концевые выключатели

Механические концевые выключатели являются самыми простыми в использовании и наиболее распространенными. Они состоят из корпуса, в котором размещены контакты и пружины. При изменении положения объекта или детали, контакты включаются или выключаются, что позволяет контролировать и регистрировать определенные действия.

Механические концевые выключатели часто используются для контроля положения дверей, окон, крышек и других подвижных элементов. Они могут быть также частью сигнализации или автоматической системы управления.

Магнитные концевые выключатели

Магнитные концевые выключатели используются для контроля положения объектов с помощью магнитного поля. Они состоят из двух частей: датчика и магнита. Датчик устанавливается на фиксированной части, а магнит – на движущейся части. Когда магнит находится вблизи датчика, контакты включаются, а при удалении – выключаются.

Магнитные концевые выключатели широко используются в принтерах, сканерах, автомобилях и других устройствах, где необходимо контролировать положение деталей или объектов.

Емкостные концевые выключатели

Емкостные концевые выключатели работают на основе изменения емкости между электродами. Они могут обнаруживать наличие или отсутствие объекта в определенной зоне. Когда объект находится рядом с выключателем, емкость меняется, что приводит к изменению сигнала.

Емкостные концевые выключатели широко применяются в автоматических системах управления, робототехнике и других областях, где необходимо определить наличие или отсутствие объекта.

Ультразвуковые концевые выключатели

Ультразвуковые концевые выключатели используют ультразвуковые волны для определения положения объектов. Они излучают ультразвуковой сигнал и регистрируют его отражение от объекта. По времени задержки сигнала можно определить расстояние до объекта и его положение.

Ультразвуковые концевые выключатели часто используются в автоматических системах управления, робототехнике и других областях, где необходимо точно контролировать положение объектов.

Бесконтактные концевые выключатели

Бесконтактные концевые выключатели работают на принципе бесконтактной передачи сигнала. Они используются для контроля положения объектов или деталей, которые нельзя непосредственно соприкасаться с выключателем.

Бесконтактные концевые выключатели могут быть разных типов, включая оптические, индуктивные и емкостные. Они широко применяются в автоматических системах управления, робототехнике и других областях, где требуется надежный контроль положения объектов.

Маркировка и классификация концевых выключателей

Концевые выключатели имеют свою маркировку, которая указывает на их основные характеристики и параметры. Например, маркировка может указывать на тип выключателя, его номинальное напряжение, ток, защиту от влаги и другие параметры.

Классификация концевых выключателей может быть основана на разных критериях, таких как тип выключателя, принцип работы, область применения и другие. Производители подробно описывают свои модели и классификацию в технической документации.

Полезные особенности концевых выключателей

• Контроль положения объектов или деталей
• Использование разных принципов работы
• Широкий спектр применения
• Простая маркировка и классификация
• Надежность и долговечность
• Возможность интеграции в автоматические системы управления

Типы актуаторов концевых выключателей

Роликовый рычаг

Чтобы снизить усилие активации и трение и уменьшить износ исполнительного механизма, рычаг снабжают роликом, который поворачивается вокруг своей оси при контакте. Ролик изготавливается из металла или полимера. Рычаг снабжен пружиной, после прекращения внешнего воздействия он возвращается в исходное состояние.

Что такое регулируемый роликовый рычаг

Регулируемый роликовый рычаг — исполнительный элемент изменяемой длины, который позволяет обеспечить точную настройку выключателя для лучшего контакта с контролируемыми объектами. Это подвижное приспособление с роликом, допускающее фиксацию в различных положениях посредством специального винта.

Скругленный плунжер: особенности конструкции

Актуатор кнопочного типа, без рычага, срабатывает при непосредственном воздействии на кнопку. Исполнительный механизм выполнен в виде выступающего элемента со скруглённой верхней частью, что позволяет повысить площадь контакта и обеспечить срабатывание также и при небольшом отклонении объекта от движения по направлению к кнопке.

Роликовый плунжер

Назначение концевых выключателей данного типа — обеспечивать активацию в случаях, когда внешний объект движется не только прямо на актуатор, но и, например, по окружности. По своей сути это актуатор кнопочного типа, снабженный роликом на конце.

Стержневой рычаг (шток)

Срабатывание происходит за счет бокового воздействия. Стержневой рычаг работает по тому же принципу, что и роликовый рычаг, но отличается размерами и, соответственно, отсутствием ролика. Длина может достигать 10 сантиметров.

Концевые выключатели в доме

Откройте холодильник и загорится свет. Закройте дверь, и свет должен погаснуть. Этот небольшой выключатель света на самом деле является конечным выключателем в действие. Он ограничивает время включения света, поэтому он не работает, когда дверь закрыта.

Когда стиральная машина использует цикл перемешивания, и вы открываете верхнюю крышку, мешалка останавливает движение. Переключатель скрыт от просмотра, но цикл прекращается. Конечный выключатель, установленный под верхней крышкой, удаляет «управляющее» напряжение из цепи и останавливает стиральную машину в середине цикла.
Это защитный тип использования конечного выключателя. Таким же образом работают данные приборы в различных устройствах и станках для обеспечения безопасности использования. Например, циркулярная пила прекратит работу, если с выключателя соскочит палец работника. Лифт не сдвинется с места, если двери не будут закрыты, также как и автомобиль, который будет сигнализировать о незакрытой дверце. Во всех указанных случаях, используется конечный выключатель.

Маркировка концевых выключателей

Каждое коммутирующее устройство обладает своей маркировкой. Если его расшифровать, то можно заполучить всю информацию о том, как работает конкретный концевой выключатель. Первые две цифры выключателя это буквенное обозначение, вторые две — номер серии, следующая — исполнение.

Следующие две цифры являются контактами, последующие — исполнением рабочих элементов и степенью защиты. Последние две цифры считаются климатическим исполнением и категорией применения. Как правило, кроме маркировки, каждое изделие имеет указание гарантии качества и производителя. Нередко эти данные прописываются рядом с маркировкой.

Таблица маркировки концевых выключателей

В целом, концевой выключатель является электротехническим прибором, который предназначен, чтобы размыкать и замыкать рабочую электроцепь. Бывает механическим, кнопочным, роликовым, рычажным, бесконтактным, емкостным, индуктивным, оптическим, ультразвуковым, магнитным, автомобильным, шпиндельным и пневматическим. Подключается по специальным электросхемам, основываясь на имеющихся технических особенностях. Имеет специальную маркировку, в зависимости от вида и применения.

Бесконтактные концевые переключатели

Путевые выключатели выпускаются в бесконтактных модификациях, которые включают электромагнитные реле и базируются на применении логических элементов. В движущихся частях прибора необходимость отсутствует.

Конструкция бесконтактных приборов содержит следующие компоненты:

• чувствительный элемент;
• элемент, обрабатывающий сигнал;
• силовой ключ.

Бесконтактные концевые выключатели классифицируют по способу функционирования и воздействию на чувствительный элемент:

1. Механическое влияние.
2. Параметрическое влияние, при котором меняются физические качества преобразователя.

В свою очередь параметрические устройства делят на четыре типа:

1. Индуктивные.
2. Емкостные.
3. Оптические.
4. Ультразвуковые.

Емкостные датчики

Работа емкостных датчиков осуществляется за счет контактирования с телом человека. Как только прибор фиксирует человеческое тело, появляется электрическая емкость, запускает контур вибратора, задающий временные параметры. По мере приближения человека к переключателю повышается емкостный объем и снижается частота, образуемая мультивибратором. В результате преодоления определенного частотного порога происходит отключение прибора.

В качестве чувствительного элемента выступает пластика, имеющаяся на конденсаторе. Пластинка подключена к вибратору. На выходе мультивибратор соединяется с преобразователем напряжения и частоты. Кроме того, вибратор соединяется с компаратором, выступающим пороговым элементом.

Индуктивные датчики

Датчики этой разновидности производят с намагниченным или металлическим сердечником. Индуктивные устройства создают разнонаправленные электрическим импульсы, зависящие от приближения или удаления человека.

Как только уровень напряжения становится выше допустимого уровня, на обмотке датчика подключается триггер, открывающий ключ.

Оптические датчики

Оптические устройства оснащены инфракрасными диодами и фототранзисторами. Световой диод функционирует даже с помехами, возникающими под влиянием естественного света. Прибор отражает световые потоки или прерывает их (объект должен находиться между датчиком и источником света).

Ультразвуковые датчики

Устройства этого типа содержат кварцевые звуковые излучатели. Внутри содержится приемник, настроенный на заданную частоту. В пустом помещении период возврата и амплитуда сигнала неизменны.

При наличии движущегося объекта меняется характер распространения звуковых волн. Прибор фиксирует полученные изменения, что дает возможность правильно управлять источниками света в помещении.

Принцип действия бесконтактных датчиков

Принцип действия бесконтактных выключателей (датчиков) основан на изменении амплитуды колебаний генератора при внесении в чувствительную зону датчика конкретного материала определенных размеров. Расстояние переключения устройства задается в зависимости от потребностей процесса и разновидности датчика. Бесконтактный способ распознавания объекта воздействия позволяет существенно повысить надежность работы устройства по причине отсутствия движущихся и трущихся деталей.

Перечень функциональных возможностей бесконтактных датчиков широк. Обнаружение положения объекта, подсчет, позиционирование и сортировка предметов на конвейерах, контроль перемещения и скорости, обнаружение поломок механизмов, определение угла поворота, измерение перекоса и еще много других функций заложено в понятие «датчик приближения», как еще называют бесконтактный выключатель.

Именно потому их используют в самых разных отраслях: от металлообработки до пищевого производства, как элемент автоматизации транспорта и для контроля в станкостроении, для управления водо- газо, нефтеснабжением и на морских нефтеперерабатывающих платформах. Чтобы подобрать подходящий переключатель, стоит ознакомиться с классификацией датчиков по принципу их действия.

Индуктивные бесконтактные выключатели

Индуктивные датчики реагируют на металлические, магнитные, ферромагнитные или аморфные материалы нужных размеров. Эффект достигается за счет изменения амплитуды колебаний генератора при попадании объекта в чувствительную зону датчика.

Подберите индуктивный выключатель:

по параметрам по аналогам по отраслям по маркировке

Емкостные бесконтактные выключатели

Емкостные выключатели обнаруживают как металлические, так и диэлектрические объекты. Принцип действия выключателя основан на изменении емкости конденсатора, выполняющего роль чувствительного элемента, при внесении в чувствительную зону объектов.

Подберите емкостный выключатель:

по параметрам по аналогам по отраслям по маркировке

Оптические бесконтактные выключатели

Оптические бесконтактные датчики обнаруживают контролируемые объекты, отражающие или прерывающие оптическое излучение. Коммутационный элемент у оптических бесконтактных датчиков полупроводниковый или релейный. Дальность действия этих датчиков может достигать значения 150 метров.

Подберите оптический выключатель:

по параметрам по аналогам по отраслям по маркировке

Магниточувствительные бесконтактные выключатели

Магниточувствительные датчики служат для обнаружения в пространстве намагниченного объекта. Срабатывание датчика происходит при изменении напряженности магнитного поля, вызванного, например, перемещением постоянного магнита, расположенного на подвижной части механизма.

Подберите магниточувствительный выключатель:

по параметрам по аналогам по отраслям по маркировке

Бесконтактные датчики могут быть исполнены в особо прочных корпусах из специальных материалов, согласно стандарту NAMUR, а также с приемкой 5.

Достоинства бесконтактных датчиков (выключателей):

• частота срабатывания: до 3 кГц, на эффекте Холла до 15 кГц;
• высокая надежность;
• однозначная зависимость выходной величины от входной;
• стабильность характеристик во времени;
• небольшие размеры и масса;
• отсутствие обратного воздействия на объект;
• повышенная герметичность IP 68
• различные варианты монтажа
• работа при различных условиях эксплуатации:
  • в общепромышленных условиях
  • в широких температурных диапазонах (от -60C° до +150C°)
  • при высоком давлении (до 500 Атм)
  • в агрессивных средах
  • во взрывоопасных зонах

Как устроены выключатели, реагирующие на взмах руки

Любой инфракрасный выключатель состоит из двух основных компонентов: передающего и принимающего. Выключатель, реагирующий на взмах руки, срабатывает при регистрации теплового излучения от человека. Подобные устройства удобно использовать на кухне, при подсветке зеркала в ванной комнате, в темных помещениях. В роли сенсора выступает пироэлектрический датчик, который фиксирует инфракрасное излучение объекта.

Устройство

Выключатель состоит из реле и контроллера в корпусе и инфракрасного датчика, который подключен к нему на проводе. Корпус оснащен «язычком» для крепления на стене. Корпус ставится в максимальной близости к осветительному прибору. Также его можно вмонтировать в распределительную коробку.

Реле должно быть установлено в зоне видимости передатчика.

Принцип работы

Прибор работает по следующему принципу. Он реагирует на взмах руки в близости от сенсора, свет в помещении загорается. Если повторно взмахнуть рукой, свет погаснет. Радиус срабатывания равен 1-6 см.

Установленный датчик фиксирует движение человека. В схеме происходит следующее – происходит замыкание цепи, в результате чего загорается лампочка. Когда движение прекращается и проходит заранее выставленный промежуток времени, цепь размыкается и лампа погасает.

Отличается от классического выключателя наличием линзы для датчика. Также приборы оснащены тумблером для выключения рукой.

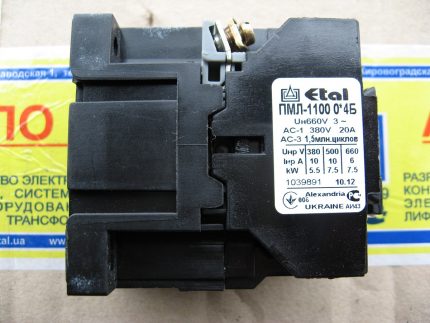

Отличие магнитного пускателя от контактора

Часто при подборе коммутационного устройства возникает путаница между магнитными пускателями (МП) и контакторами. Эти устройства, несмотря на свою схожесть во многих характеристиках, все же разные понятия. Магнитный пускатель объединяет в себе ряд приборов, они соединены в одном управляющем узле.

В МП может быть включено несколько контакторов, плюс защитные устройства, специальные приставки, управляющие элементы. Все это заключено в корпус, имеющий какую-то степень влаго- и пылезащиты. С помощью этих устройств в основном управляют работой асинхронных двигателей.

Предельное напряжение, с которым работает магнитный пускатель, зависит от электромагнитной катушки индуктивности. Бывают МП небольших номиналов — 12, 24, 110 В, но наиболее часто применяют на 220 и 380 В

Контактор — моноблочный прибор с набором функций, предусмотренных конкретной конструкцией. Тогда как пускатели применяют в схемах достаточно сложных, контакторы в основном присутствуют в простых схемах.

Виды концевых выключателей

Все концевые выключатели можно разделить на три основные группы:

1. Механические. Срабатывают при механическом воздействии на рычаг или колесико, при этом контакты выключателя размыкаются или замыкаются, подавая или предупредительный сигнал, или же управляющий.
2. Бесконтактные. Это бесконтактная разновидность концевого выключателя, который срабатывает при приближении любого металлического предмета или другого предмета, на который настроена его коммутация.
3. Магнитные. Как видно из, названия это устройство приводится в действие если приблизить к нему на определённое расстояние магнит. Также их называют герконами.

Критерии выбора автоматов

1. I_ном.— превышение которого приводит к к срабатыванию защиты от перегрузки. Номинал подбирают по допустимому максимальному току проводки, а затем уменьшают его на 10-15 %, выбирая его из стандартного ряда.
2. Ток срабатывания. Класс коммутации автоматического выключателя подбирается в зависимости от типа нагрузки. Для бытовых целей наиболее распространена характеристика С.
3. Селективность — свойство избирательного отключения. Автоматы выбираются по номинальному току, чтобы в первую очередь срабатывали устройства на стороне нагрузки. В первую очередь отключается защита в местах, где происходят короткие замыкания или перегружена сеть. Временная селективность подбирается таким образом, чтобы время срабатывания было больше у автомата, расположенного ближе к источнику питания.
4. Количество полюсов. На трехфазный ввод подключается автомат с четырьмя полюсами, а на однофазный — с одним или двумя. Освещение и бытовая техника работают на однополюсниках. Если в доме есть электрический котел или трехфазный электродвигатель, для них применяются трехполюсные автоматы.

Классификация оборудования

Поплавковые датчики могут самостоятельно осуществлять контроль над уровнем жидкости или подавать сигнал в схему контроля. По этому принципу их можно разделить на две большие группы: механические и электрические.

Механические устройства

К механическим относятся самые разнообразные поплавковые клапаны уровня воды в баке. Принцип их действия состоит в том, что поплавок соединён с рычагом, при изменении уровня жидкости поплавок перемещает вверх или вниз этот рычаг, а он, в свою очередь, воздействует на клапан, который и перекрывает (открывает) подачу воды. Такие клапаны можно увидеть в сливных бачках унитазов. Их очень удобно использовать там, где нужно постоянно добавлять воду из центральной системы водоснабжения.

Механические датчики обладают рядом преимуществ:

• простота конструкции;
• компактность;
• безопасность;
• автономность — не требуют никаких источников электроэнергии;
• надёжность;
• дешевизна;
• лёгкость установки и настройки.

Но у этих датчиков есть один существенный недостаток: они могут контролировать только один (верхний) уровень, который зависит от места монтажа, и регулировать его, если и можно, то в очень небольших пределах. В продаже такой клапан может называться «кран поплавковый для ёмкостей».

Электрические датчики

Электрический датчик уровня жидкости (поплавковый), отличается от механического тем, что сам он воду не перекрывает. Поплавок, перемещаясь при изменении количества жидкости, воздействует на электрические контакты, которые включены в схему управления. На основании этих сигналов автоматическая система контроля принимает решение о необходимости тех или иных действий. В простейшем случае такой датчик имеет поплавок. Этот поплавок воздействует на контакт, через который происходит включение насоса.

В качестве контактов чаще всего применяют герконы. Геркон — это стеклянная герметичная колба с контактами внутри. Переключение этих контактов происходит под действием магнитного поля. Герконы имеют миниатюрные размеры и легко размещаются внутри тонкой трубки из немагнитного материала (пластик, алюминий). По трубке под действием жидкости свободно перемещается поплавок с магнитом, при приближении которого контакты срабатывают. Вся эта система устанавливается вертикально в резервуар. Меняя положение геркона внутри трубки, можно регулировать момент срабатывания автоматики.

Если нужно следить за верхним уровнем в резервуаре, то датчик устанавливают вверху. Как только уровень опустится ниже установленного, контакт замкнётся, насос включится. Вода начнёт прибавляться, и когда уровень воды дойдёт до верхнего предела, поплавок вернётся в исходное состояние, и насос отключится. Однако на практике такую схему применять нельзя. Дело в том, что датчик срабатывает при малейшем изменении уровня, вслед за этим включается насос, уровень поднимается, и насос отключается. Если расход воды из ёмкости меньше, чем подача, возникает ситуация, когда насос постоянно включается и отключается, при этом он быстро перегревается и выходит из строя.

Поэтому датчики уровня воды для управления насосом работают иначе. В ёмкости располагают минимум два контакта. Один отвечает за верхний уровень, он отключает насос. Второй определяет положение нижнего уровня, при достижении которого насос включается. Таким образом, значительно сокращается число пусков, что обеспечивает надёжную работу всей системы. Если разница уровней небольшая, то удобно использовать трубку с двумя герконами внутри и один поплавок, который их коммутирует. При разнице больше метра применяют два отдельных датчика, установленных на требуемых высотах.

Несмотря на более сложную конструкцию и необходимость схемы управления, электрические поплавковые датчики позволяют полностью автоматизировать процесс управления уровнем жидкости.

Если через такие датчики подключить лампочки, то их можно использовать для визуального контроля количества жидкости в резервуаре.

Датчик открытия дверей и агрегатов

Для контроля времени и места вскрытия дверей и агрегатов (дверей прицепов, прочее), могут применяться датчики «геркон» на магните. Датчик состоит из двух половинок, как правило движимой – магнит закрепленный на дверь и недвижимой – сам герконовый датчик.

Герконовый датчик открытия подключается к GPS/GSM-терминалу, в случае измерения состояние датчика (открытие дверей), трекер отправляет сообщение, в зависимости от настроек, двумя способами: 1) в виде СМС-сообщения на заранее записанный мобильный телефон; 2) на сервер через мобильный интернет. Во втором случае диспетчер видит тревожное сообщение на компьютере и места срабатывания датчика (открытия дверей).

Существую также альтернативные датчики контроля целостности и открытия различных механизмов. Среди них:

Концевики – выполнены в виде механической кнопки с пружинкой. В случае нажатия этой кнопки – приходит сообщение. Применяется как датчик вскрытия передней панели автомобиля, вскрытия капота, вскрытия дверей;

Датчик открытия бака (RFID технология). Датчик состоит из крышки бака со встроенной радиометкой (RFID) и считывателя, который крепится на горловину бака. В случае снятия крышки, датчик сигнализирует об открытии бака. Обмануть такой датчик практически невозможно.

Магнитные устройства

Герконовые

При поднесении магнита происходит их замыкание (или размыкание). Преимущество такой конструкции в отсутствии механического контакта, что значительно увеличивает срок службы такого концевика.

Для его монтажа важно не забыть про магнит, так как на обычное железо реакции не будет. Сфера применения такой модели очень широка. По сути, это микровыключатель, который можно незаметно поставить куда угодно

Например, его можно подключить к автосигнализации, чтобы отбить охоту у любителей сливать бензин

По сути, это микровыключатель, который можно незаметно поставить куда угодно. Например, его можно подключить к автосигнализации, чтобы отбить охоту у любителей сливать бензин.

Принцип работы прост. При закрытой дверце, магнитное поле воздействует на микровыключатель. Цепь замкнута, все нормально. При открывании крышки бензобака магнит отходит, контакт разрывается и включается сигнализация.

Индуктивные модели

Как правило, это тоже не отдельные устройства, а блоки: в одном корпусе может быть несколько пар контактов. Датчики имеют различные исполнения: крепление болтами, гайкой, при помощи клея. Размеры тоже самые разные: от больших, до микровыключателей. Такие концевики требуют подачи напряжения питания.Применяются в качестве ограничителей движения различных механизмов.

Как видно, путевые выключатели имеют довольно широкий модельный ряд. В большинстве своем это блоки, содержащие контакты в различных исполнениях, что делает концевики более универсальными. Большие, крепкие корпуса необходимы для работы в условиях сильных механических нагрузок. Микровыключатели широко используются как дома, так и на производстве. Каждый может найти для себя нужную модель.

Источник



Основы

Для включения магнитных пускателей и контакторов используют кнопочные посты. Это устройства, в которых есть 2 или 3 кнопки типа «Пуск» и «СТОП» или «Вперёд», «Назад» и «СТОП», есть и другие менее распространённые варианты. Кнопки эти представляют собой кнопку без фиксации с нормально-замкнутой и нормально разомкнутой парой контактов.

Пускатели и контакторы – это электромагнитные коммутационные приборы. Чтобы его силовые контакты замкнулись, нужно подать напряжение на катушку. Она притянет сердечник (якорь) на котором закреплены контакты (конструкция может различаться). Когда вы снимите напряжение с катушки – прибор отключится, и его силовые контакты разомкнуться.

Кроме силовых в этих приборах есть блок-контакты (обычно несколько их групп). Они не способны выдерживать большую нагрузку, а предназначены для реализации схемы самоподхвата и индикаций. Дело в том, что если просто через кнопочный пост подать напряжение на катушку – аппарат включится, но когда вы отпустите кнопку – сразу же отключится. Это нужно, например, в лебёдках и других грузоподъемных механизмах, но не в цепях, которые работают длительное время без остановок, как свет и электродвигатели вентиляционных систем.

Чтобы этого избежать и нужна схема самоподхвата – нормально-разомкнутый блок контакт подключают параллельно кнопкам «ПУСК» на кнопочном посту.

Обычно такие коммутационные аппараты используют для подключения к сети электроприборов большой мощности: тэнов, двигателей или как в нашем случае больших осветительных установок.

Маркировка концевых выключателей

Каждое из этих коммутирующих устройств имеет соответствующую маркировку. Расшифровав ее, можно получить все сведения о конкретной модели концевого выключателя. Если на нем есть запись ВУ222М, то она обозначает, что перед вами выключатель концевой серии ВУ222. Подвижный элемент — рычаг модернизированный.

Подробно расшифруем для примера маркировку выключателя ВП 15М4221-54У2. Он оснащен одним подвижным действующим элементом серии 15. Имеет один замыкающий контакт и один размыкающий, оснащенный толкателем с роликом.

Уровень защиты — IP54 со стороны привода, «У» обозначает климатическое исполнение, а цифра 2 — категорию размещения. Изделие соответствует ТУ У 31.2-25019584-005-2004.

Виды беспроводных выключателей

Сенсорный беспроводной выключатель

Беспроводные выключатели для света классифицируются по нескольким параметрам.

По способу управления существуют модели:

• с контролем системы освещения механическими кнопками;
• с сенсорным управлением: коммутация осуществляется пальцами, человеческое тело изменяет электростатическое поле конденсатора, что запускает коммутационную схему; сенсорные модели рассчитаны на 100 тыс. циклов;
• с двухкнопочным пультом ДУ: на выключатель после удерживания кнопки в течение 0,1-1 сек подаются цифровые сигналы, одна кнопка предназначена для включения и регулировки яркости, вторая – для отключения и понижения интенсивности света;
• с Wi-Fi-датчиками: принцип работы – появление импульса после команды с удаленного устройства, частота сигнала составляет 2,4-5 ГГц.

Также классификация производится:

• По количеству каналов в системе. Дистанционный прибор может управлять от 1 до 8 группами светильников вне зависимости от количества лампочек. Многоканальный гаджет позволяет регулировать освещение в квартире или доме, но запоминает адрес «своего» битрейта, т.е. пульта.
• По наличию диммера. Плавная регулировка в бюджетных моделях отсутствует. Умные выключатели с диммерами могут отключать и активировать лампочки, регулировать интенсивность и яркость светового потока.

Сферы применения концевых выключателей

Концевые выключатели используются как датчики в различных системах автоматизации. Они нужны в следующих отраслях:

• станкостроение: все типы деревообрабатывающего и металлообрабатывающего оборудования, прессы, спецтехника;
• упаковочные системы, технологические линии;
• погрузочно-разгрузочная техника: краны, подъёмные устройства, транспортные ленты;
• лёгкая и пищевая промышленность;
• транспорт: автомобильная, железнодорожная, авиационная техника.

В любой области применение концевых выключателей преследует одну из двух целей: либо защитить технику от несанкционированного доступа, либо автоматически активировать (дезактивировать) конкретные функции оборудования.

Область применения

Также необходимо знать, где применяются концевые выключатели. Каждый тип исполнения имеет свое определенное назначение, и применяются в разных сферах деятельности. Однако по использованию они делятся на:

1. Функциональные. Они отвечают за регулярное отключение или включение освещения, или какой-то другой электрический прибор. Например, такое устройство находится в холодильнике. При открытии двери механизм включает свет, а при закрытии – отключает, это один из вариантов применения концевого выключателя.

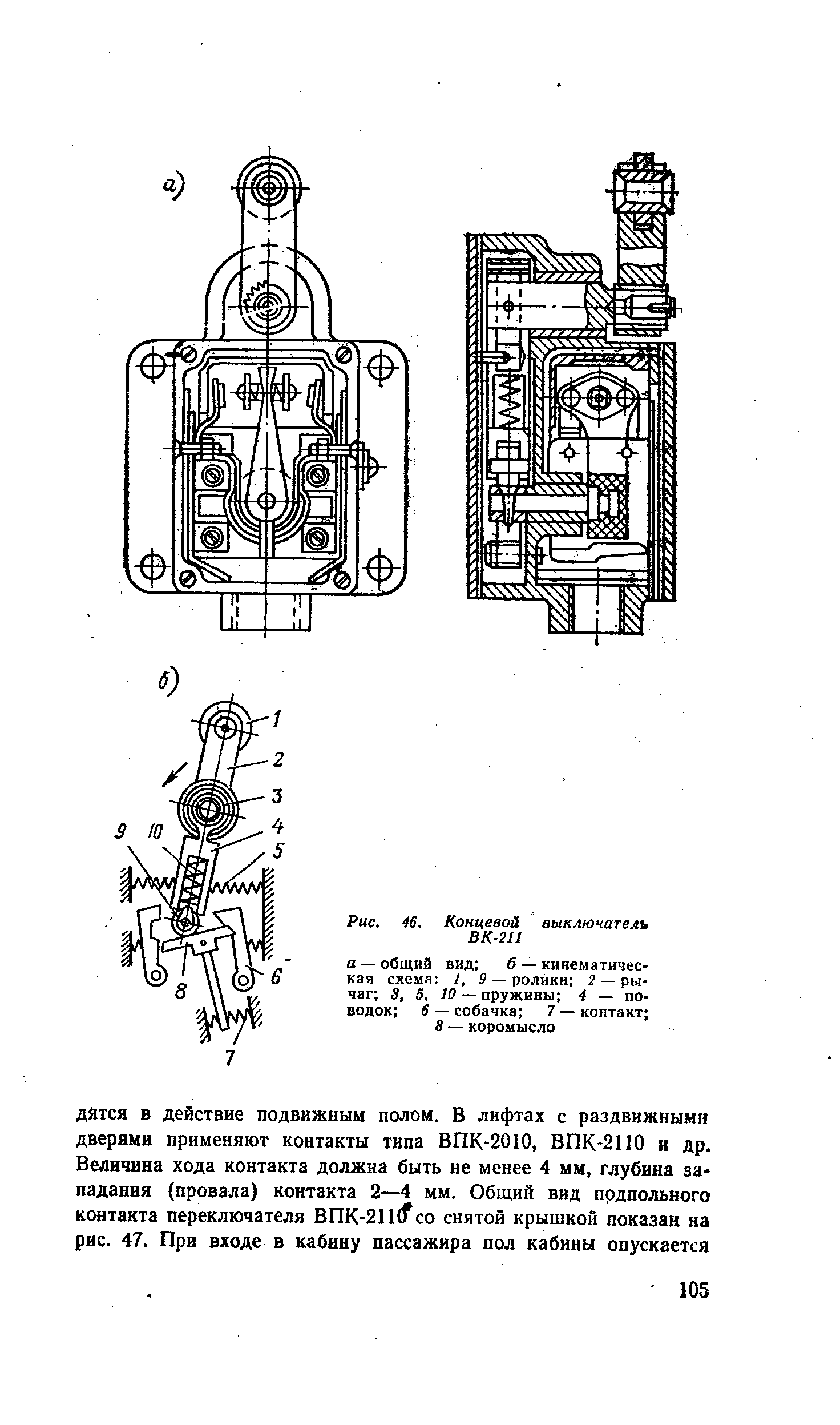

2. Защитные. Они монтируются для того, чтобы защитить как механизм, так и работников от неправильных действий. Например, шахтерский лифт не начнет спускаться до того времени, пока дверцы не закроются, благодаря этому люди могут безопасно пользоваться лифтом.

Если подытожить, то использование данного аппарата зависит от конструкции и возможностей механизма. Зачастую потребители и не знают о том, что им часто приходится использовать данный механизм в жизни:

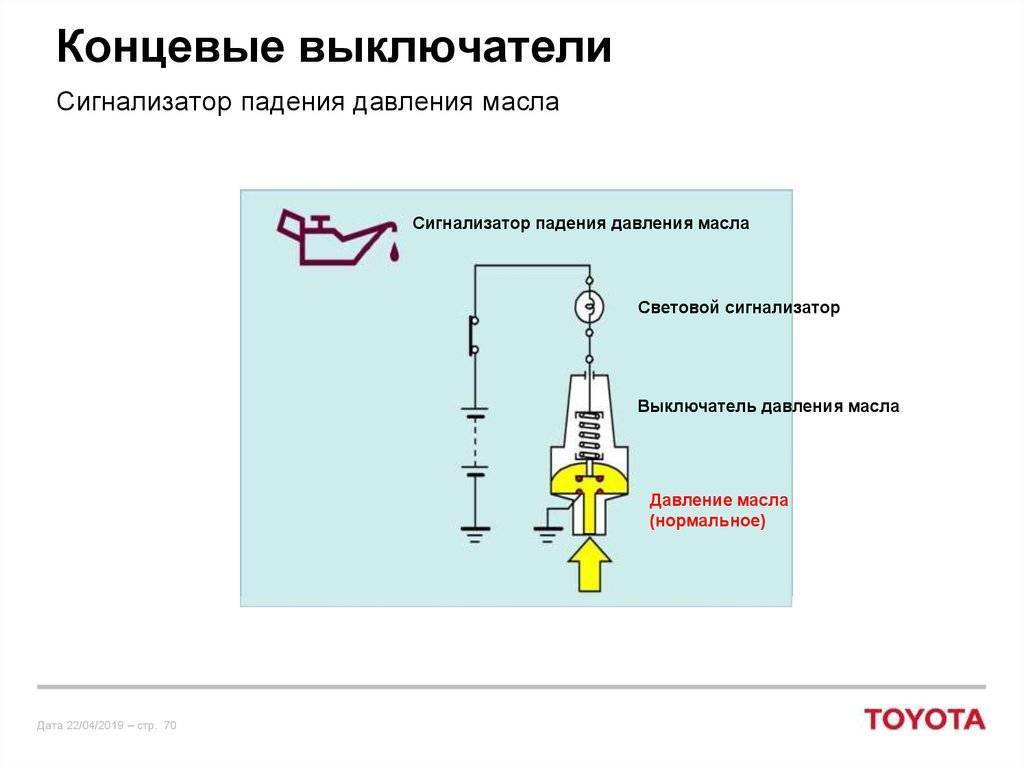

• в автомобилестроении и в автомобиле;
• в бытовой технике и быту;
• в мебельных изделиях;
• на заводах и производственных предприятиях для осуществления разных задач.
