Размеры выгребных ям
Габариты выгребной ямы рассчитываются с учетом количества стоков поступающих в нее в течение суток, конструкции, порядка функционирования (периодическая или постоянная эксплуатация), вида почвы на участке.
Расчет объема производится, принимая во внимание:
- Количество стоков поступающих в отстойник на одного жильца дома принимают в среднем 200 л;
- Подсчет производят по максимальному общему количество сточных вод;
- Рассчитывая габариты выгребной ямы, учитывают то, что в нее должно помещаться стоков не меньше чем объем их поступления за трое суток. Это значит, что на три человека необходимо предусмотреть емкость 1.8-2 м²;
- Объем колодца принимают, учитывая, что глубину сооружения необходимо отбивать входа канализации. Глубина ямы должна быть минимально больше в 2–2.5 раза ее вертикальных размеров;
- При расчете объема фильтрационной конструкции принимают в расчет состав грунта. Супесчаные и песчаные почвы отлично пропускают жидкость, а в суглинистых и глинистых грунтах фильтрация проходит медленней и с ними необходима большая площадь контакта;
В основном объем ассенизаторских машин — 3.6 м², и только некоторые из них могут вместить до 5–8 м². Необходимо хорошо подумать, стоит ли строить выгребную яму большего объема, чем вберет в себя ассенизатор. Но желательно предусмотреть аварийный объем, если есть риск что автотранспорт, не сможет к вам добираться.
Монтаж выгребных ям из бетонных колец
Строительство выгребной ямы из бетонных колец требует привлечения грузоподъемной техники, например, автокрана. Кольца могут иметь различный диаметр (до 2 метров, но чаще используются модели с диаметром в 1 метр), но они в любом случае обладают слишком большим весом для того, чтобы их можно было установить в котлован вручную.
Аренда спецтехники требует дополнительных расходов, однако, использование готовых блоков существенно сокращает время выполнения работ. Установку колец, подводящей трубы и покрытие стенок резервуара герметизирующим составом можно выполнить в течение одного рабочего дня
После этого важно выдержать срок затвердевания герметизирующих составов перед тем как приступить к засыпке
При строительстве модели с дном (накопителя) определенное время может потребоваться для застывания и набора прочности залитой бетоном стяжки. Только после этого на нее можно устанавливать кольца.
Монтаж выгребных ям имеет свои нюансы в зависимости от особенностей конструкции.
- Выгребная яма из бетонных колец без дна нуждается в устройстве фильтрующего слоя. Для него могут использоваться различные сыпучие, не впитывающие воду строительные материалы, в том числе, щебень, гравий и пр. Наиболее эффективным вариантом является организация двух слоев: нижнего песчаного и верхнего из крупного щебня. Для повышения эффективности и предотвращения заиливания фильтрующих слоев практикуют укладку «прослоек» из термосклеенного геотекстиля под нижним слоем и между слоями. Вода проходит такие фильтры медленно, оставляя на его материале частицы осадка, таким образом в грунт уходят уже осветленные стоки. При необходимости для повышения интенсивности дренирования можно в нижней части устанавливать железобетонные кольца с перфорацией. Перфорированные жб кольца можно использовать для лучшего дренажа
- Сливная яма из бетонных колец с двумя камерами представляет собой соединение первого и второго вариантов. В этом случае кольца первого резервуара монтируются на стяжку, а второго – на фильтрующий слой.
Возможна ли организация выгребной ямы без откачки своими руками? Этот вопрос мы разобрали в отдельной статье.
Инструкция по устройству выгребной ямы из автомобильных колес находится тут. Этот вариант является одним из наиболее простых в реализации.
О видах лотков для ливневой канализации мы рассказали на этой странице http://okanalizacii.ru/drenazh/lotki-dlya-livnevoj-kanalizacii.html
Общие правила монтажа выгребных ям из бетонных колец
При устройстве подобных очистных сооружений важно следовать определенным правилам и советам
- Отверстия для входных труб выполняются с помощью перфоратора.
- Монтаж канализационной трубы и перетока (в случае выбора двухкамерной модели) осуществляется с использованием тройников.
- Места установки труб тщательно герметизируются.
- Для предотвращения появления неприятного запаха лучше герметизировать и вход вентиляционной трубы, а также обеспечить плотное закрытие люков в крышке.
- Стыки между поставленными друг на друга бетонными кольцами (а также стык между нижним кольцом и фундаментом, если выбрана модель с дном) также требуют герметизации. Для лучшей герметичности конструкции рекомендуется использовать бетонные кольца с замком.
- Бетонные кольца не являются 100% герметичными, поэтому следует покрыть их с внешней и внутренней стороны гидроизолирующим слоем там, где это необходимо: верхняя часть устройств без дна, полностью стенки и дно моделей-накопителей, первый резервуар двухкамерных конструкций. Гидроизоляция выгребной ямы из бетонных колец
- Для повышения прочности стяжки конструкций с дном можно армировать фундамент ломом металла, камнем или кирпичом, однако, необходимо следить, чтобы все армирующие элементы находились полностью в растворе, не выступая на поверхность.
Разновидности выгребных ям и их выбор
Выгребные ямы бывают следующих типов:
- Резервуар с земляным дном. Он не требует частой откачки отходов, является долговечным, экономичным вариантом. Не нужно тратиться на обслуживание. И само обустройство не требует больших затрат, это вполне можно сделать своими руками. Есть некоторые недостатки. Стоки могут нарушать структуру грунта, вредно сказываться на почве. Особенно, если эта почва глинистая.
- Герметичный тип. Не представляет опасности для окружающей среды, но требует частой очистки. Когда хозяевами потребляется много жидкости, откачивать её придётся чуть ли не каждую неделю. Если в коттедже отсутствует система слива – такой вариант будет идеальным. Самым распространённым вариантом создания такой ямы является использование бетонных колец, которые укладываются друг на друга, после чего проходят герметизацию. Подходит для любого типа почвы.
- Септик. Самый экологичный и продвинутый способ устройства ямы. Фильтр механически очищает воду, в результате почва не загрязняется. Он делается из камня, гравия, битого красного кирпича. Очистка воды производится бактериями. Поэтому волноваться за экологичность не придётся, и эффективность на уровне.
Какой вариант выбрать? Для редкого использования выбирайте яму из дна, если позволяет почва. Герметичные резервуары позволяют избежать неприятного запаха и загрязнений, но их обслуживание дорогое, потребуется ежемесячная (а в случае с посудомойкой и джакузи – еженедельная) очистка. Септик экологичен, и особых противопоказаний не имеет. Определившись, переходим к изучению технологии создания выгребных ям.
Расчет емкости и выбор конструкции септика
Расчёт объёма сливной ямы
Рассчитать объём полезной площади выгребной ямы можно двумя способами.
Первый расчёт предполагает единицу усреднённого показателя траты воды (200 литров) в сутки для одного проживающего умножить на 3, имеется в виду полный оборот очистки, и также переработки стоковых вод. Получается, что на среднестатистическую семью из 3-4 человек, полезный объём сливной ямы должен составлять 2,5-3 куб. метра.
V=?D?H/4, где
— V это размер объёма внутреннего кольца в куб. метрах;
— D это диаметр кольца внутренний в метрах;
— H это высота в метрах кольца
— число пи = 3,14.
Проведя данные расчёты можно приступать к выбору типа и рассчитать нужное количество колец, выполненных из бетона.
Проектирование будущей постройки и расчеты количества материала
Ниже мы поэтапно и подробно рассмотрим все моменты, начиная от выбора места под котлован, и подбора нужного количества колец из бетона, определим оптимальный их диаметр исходя из потребностей.
Смотреть видео
➁СЕПТИК из бетонных колец СВОИМИ РУКАМИ ⓉⓊⓉⓈⓉⓇⓞⓘⓚⒶ
Какие другие материалы и инструменты нам понадобиться на разных этапах самостоятельной постройки выгреба.
Местоположение котлована
Если вы хотите сделать монтаж качественной выгребной ямы из бетонных колец, которая прослужит много лет, необходимо правильно подобрать место ее расположения.
Так, между ямой и точками, в которых располагаются источники питьевой жидкости, расстояние не менее 20 метров. Между жилыми зданиями и канализацией – 15 метров, от нежилых – 10. Оптимальное расстояние между ямой и забором и дорогой — не менее 1-2 метров. Чтобы не возникли проблемы с соседями, следует отступить от их участка на 4 метра.
Трудно ответить точно, на каком уровне земли должна располагаться выгребная яма. Если построить ее в самой низкой точке – возрастает риск попадания отходов в подземные воды. С другой стороны, высокая точка локализации резервуара осложняет постройку надежного трубопровода.
Расчет объема емкости
Данный процесс требует точно установить размеры и объем емкости — придется сделать несколько вычислений. Если в жилом помещении имеется санузел и техника, потребляющая воду, то в день на одного жильца приходится около 150-200 литров сточных вод.
Так, если в доме проживает семья из трех человек, то в день в емкость попадает примерно 450-600 литров, в итоге выйдет 1,35-1,8 м3. Это самый меньший объем из возможных.
Также можно ориентироваться на то, как часто приезжает машина ассенизаторов. Возьмем в качестве примера ту же небольшую семью. Если ассенизаторы приезжают к ним каждую неделю, то получается следующая формула: 150 л (объем сточных вод)* 3 (количество людей) * 7 (дни) = 3,15 м3.
Предлагаем Вам воспользоваться онлайн калькулятором для расчета объема емкости для канализационных сточных вод.
Как правильно подобрать бетонные кольца
Размер бетонных колец сильно влияет на объем выгребной ямы. Стандартные размеры кольца – высота 0,89 метров и 1 метр в диаметре. Такой вариант производится почти всеми заводами железобетонных изделий. Для дома, в котором проживает от 1-го до 3-х человек достаточно купить три бетонных кольца, а также понадобятся горловина и днище.
Многие заводы производят полный комплект деталей, необходимых для постройки. В него входит нижняя часть с днищем, 1-5 бетонных колец типового размера, зауженная горловина и верхняя плита с дырой под крышку. Сама крышка покупается отдельно.
Если вас не устраивают стандартные размеры, можете приобрести кольца большего диаметра.
Материалы
Бетонные кольца – это не единственное, что потребуется для строительства выгребной ямы. Также стоит запастись такими строительными материалами, как:
- скобы, чтобы скрепить элементы;
- герметик для швов;
- жидкий битум или любое другое средство, позволяющее обеспечить герметичность колодца с обеих сторон;
- цемент для повышения прочности засыпки;
- засыпка для выравнивающего и очистительного слоя.
Для сбора лишнего грунта понадобятся ведра, лопаты и лебедки. Также желательно заранее договориться об аренде грузового автомобиля для доставки бетонных колец. Кроме того, может понадобиться спецтехника с манипулятором, если на дачном участке не имеется лебедки. Такая работа не предназначена для одного человека, поэтому если есть возможность, попросите близких или друзей о помощи. В крайнем случае, можно воспользоваться услугами бригады строителей.
Как определить объём
Устройство выгребной ямы своими руками не может проводиться, если предварительно не рассчитать размеры конструкции. Первым параметром, который учитывается при определении объёма ямы, является количество людей, проживающих в доме. Считается, что в сутки один взрослый человек может использовать до 200 литров воды. Эта цифра условная, но для расчёта подойдёт.
Если в день ёмкость получает меньше одного кубического метра отходов, спокойно можно устанавливать выгребную яму поглощающего типа, так как с такой нагрузкой справятся бактерии, обитающие в естественных условиях. При расчёте размеров нужно учитывать отходы технических приборов (стиральных и посудомоечных машин). Одна единица способна потреблять до 500 литров.
Чтобы рассчитать, сколько отходов будет выбрасываться в выгребную яму на участке, нужно 200 умножить на количество проживающих в доме людей и добавить литраж, потребляемый бытовыми приборами. Что касается объёма самого резервуара, то он должен быть в три раза больше, чем объём стоков.
Септик из колец — плюсы и минусы
Опалубка своими руками
Преимущества и недостатки пластиковых колец
Среди преимуществ этого материала можно выделить:

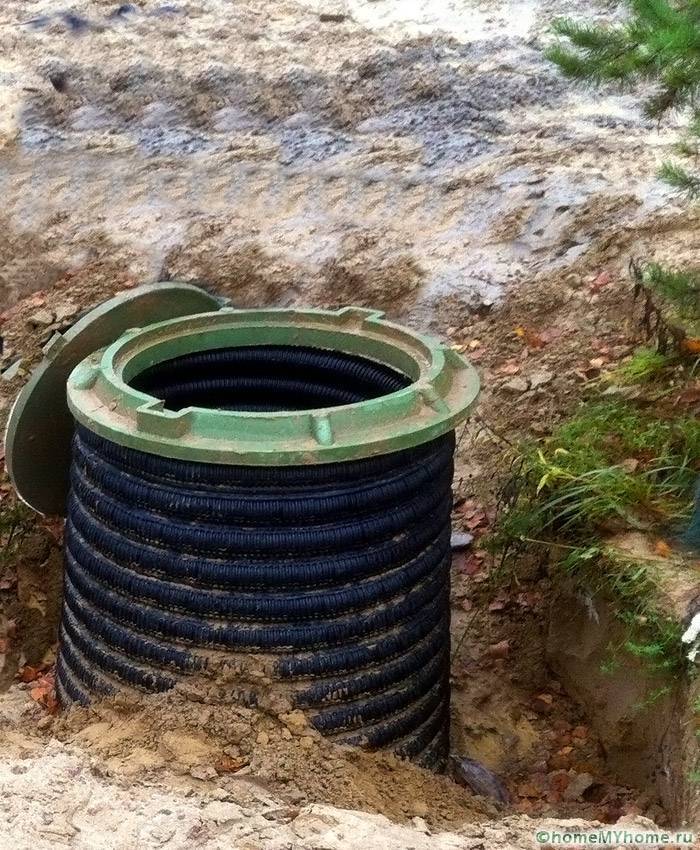

Пластиковые кольца устойчивы к любому виду нагрузок
- Можно самостоятельно подобрать нужный объем для своих нужд, выбирая требуемую конструкцию.
- Легкий монтаж и демонтаж.
- В случае деформации колец их можно легко заменить.
- Отличная гидроизоляция.
- Устойчивость к негативным факторам влажной среды. Устойчивость к образованию ржавчины и размоканию.
- Устойчивость к различному роду нагрузок.
- Гладкая внутренняя поверхность не позволяет образовываться любому налету.
- Устойчивость к химическому воздействию.
- Длительный срок эксплуатации.
- Доступная цена.
- Небольшой вес.
Среди недостатков тоже можно выделить:
- малая устойчивость — под воздействием грунтовых вод пустая емкость может сместиться с установленного места.
- Слабая сопротивляемость к механическому воздействию.
Технологические особенности выгребных ям
Выгребные ямы являются простейшим сооружением, которое человек использует много десятилетий. Канализационная труба от здания проводится до вырытого котлована, в котором загрязнения сточных вод разлагаются естественным путем. При наполнении ямы содержимое откачивается ассенизаторской машиной.
неприятный запах,болезнетворных микроорганизмов,подземные воды находятся близко
Создание выгребной ямы с соблюдением всех требований, касающихся герметизации, правильная эксплуатация позволяют избежать проблем, обеспечить эффективную канализационную систему, гарантировать комфорт. Этот вид канализации приемлем для дачного дома с временным пребыванием, жилья, в котором проживает семья из двух-трех человек. Количество сточных вод в таких случаях невелико. Поэтому будет обеспечено их качественное очищение. Не потребуется часто пользоваться услугами ассенизаторов.
Виды выгребных ям
Устройство выгребных ям в частном доме во многом зависит от того, как используется загородное строение. Для небольшого количества стоков и периодического проживания можно выбрать яму без дна, если же в доме живет постоянно семья из нескольких человек, лучше предпочесть герметичный накопитель. Каждый из вариантов заслуживает более подробного рассмотрения.
Выгребная яма без дна
Выгребная яма без дна представляет собой своеобразный «колодец», стенки которого препятствуют попаданию стоков в верхние слои грунта, а вместо дна устраивается своеобразный фильтр из щебня или гравия. Проходя через него, стоки частично фильтруются, после чего попадают в почву и, проходя через нее, очищаются более качественно. Плюсом такого варианта является отсутствие необходимости постоянно вызывать ассенизаторов. Обойтись вовсе без очистки не получится, но частота ее может быть значительно снижена.

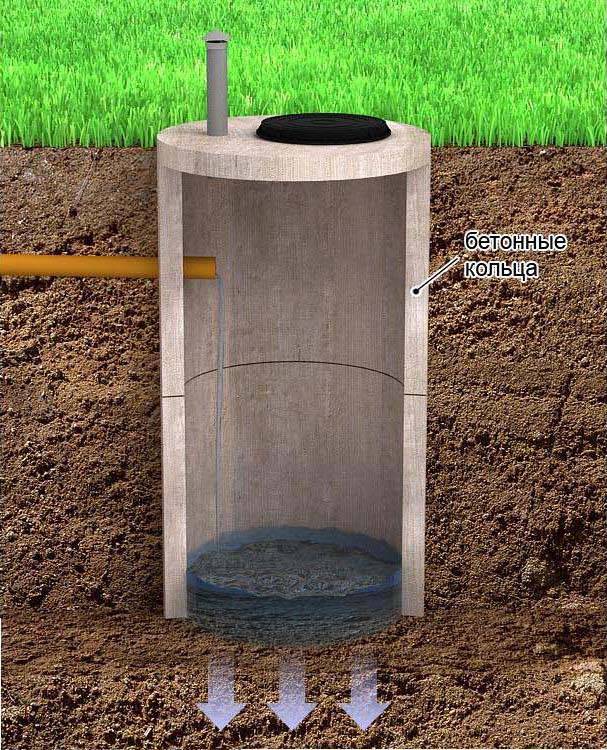

На фото схема выгребной ямы в частном доме без дна
Целесообразно разделение стоков и устройство отдельных выгребных ям для туалета. Туалетная яма в этом случае будет наполняться медленнее (и, соответственно, реже требовать вызова спецтехники), а стоки из душа, ванной, кухонной мойки с минимальным количеством нерастворимых включений станут почти полностью уходить через фильтр в почву.
Один из вариантов разделения стоков по разным резервуарам
Использование биоактиваторов способствует разложению примесей в сточных водах, улучшению качества очистки и более медленному заполнению. В емкости остается только ил, а очищенная вода удаляется через фильтр. Аналогичным образом действуют бактерии, находящиеся в почве, однако, если общий объем стоков превышает 1 кубометр, их будет недостаточно для обработки такого количества жидкости.
А для тех, кто планирует самостоятельную постройку туалета на участке, у нас есть пошаговая инструкция.
Как построить септик читайте тут http://okanalizacii.ru/septiki/septik-svoimi-rukami-dlya-chastnogo-doma.html
Важно знать, что такая выгребная яма своими руками для частного дома имеет «противопоказания»
- Близкое расположение грунтовых вод исключает возможность установки модели без дна, поскольку при повышении их уровня в паводок или во время сильного дождя яма может самопроизвольно заполняться. Кроме того, при таких условиях заметно снижается качество фильтрации – стоки не проходят через почву, очищаясь, а попадают сразу в грунтовые воды.
- Глинистая почва обладает слишком низкой водопроницаемостью для того, чтобы обеспечить своевременное удаление содержимого выгребной ямы.
- Объем такой выгребной ямы не должен быть более 1 кубометра.
Герметичная выгребная яма
Герметичные конструкции с дном являются только накопителями. Стоки подлежат откачке в помощью ассенизаторской машины. Несмотря на необходимость оплаты услуг спецтехники, такой вариант имеет и свои преимущества:
- санитарная безопасность и исключение вероятности загрязнения почвы и распространения болезнетворных бактерий,
- возможность использования при любых типах грунта.
Для герметичных конструкций небольшого объема часто используют готовые водонепроницаемые емкости. Большая выгребная яма в частном доме, схема которой подразумевает сбор стоков с большого количества точек, чаще всего строится из того или иного подходящего по характеристикам материала.
Поэтапное руководство как сделать септик из бетонных колец
Правила расчета
Расчет герметичной выгребной ямы
Для расчета применяется следующая формула:
V ямы = к-во дней х число чел. х V сут/чел,
- к-во дней – периодичность в днях, с которой производится выкачивание ямы (рекомендовано в месяц 2 раза, поэтому 15 дней),
- число. чел – число человек, которые постоянно проживают в доме,
- V сут/чел. – расходное количество воды в сутки на одного человека (приблизительно 150-200л),
- V ямы – объем выгребной ямы.
Если одним человеком в день потребляется приблизительно 150 литров воды, то для семьи из трех человек емкость должна быть объемом около 6,75 м3.
15 дней x 3 человека x 150 литра = 6750 литра или 6,75 м3
К этому объему 6,75 м3 необходимо заложить запас для перестраховки от неожиданных событий, которые могут по различным непредусмотренным причинам отсрочить откачку сточных вод.
Примеры объемов пластиковых емкостей (большой объем желательно разбить на 2 части)
Здесь нужно учесть все ситуации, возможность возникновения которых существует в конкретных условиях местности расположения дома. То есть в формулу, по которой производится расчет объема выгребной ямы, необходимо заложить несколько дополнительных дней, чтобы обеспечить себе запас времени для устранения появившихся проблем без нанесения ущерба. В рассмотренном примере уместной будет емкость объемом 9 кв м.
Предложение производителей емкостей для септика достаточно велико для того, чтобы иметь возможность подобрать резервуар нужного объема, но бывают ситуации, когда контейнера необходимого объема нет. В таком случае нужно приобретать аналогичную модель, имеющую обязательно больший объем.
Расчет размеров выгребной ямы
Размеры выгребной ямы рассчитываются исходя из объема. Приблизительно в данном случае размеры могут быть следующими: длина – 2,5 метра, глубина – 1,8 м, ширина – 2 м.
Соотношение глубины ямы к ее ширине
Глубина выгребной ямы назначается в зависимости от расположения грунтовых вод. Когда воды расположены выше 2 метров – рекомендуется не строить яму, а воспользоваться пластиковыми емкостями или цистернами требуемого объема. Оптимальным вариантом в такой ситуации будет наземное, а не подземное накопительное или очистное сооружение.
Совет от профессионала: Глубина ямы не должна быть больше трех метров, иначе не каждый илосос сможет эффективно очистить выгребную яму, поскольку их шланг имеет длину зачастую именно 3 метра.
Объем емкости выгребной ямы необходимо обязательно согласовать с подрядчиком, которым будут предоставляться услуги откачки и вывоза стоков. Нужно определиться с периодичностью работ, возможностью вывоза объема за один раз, с подбором наиболее экономной и выгодной схемы.
Стоит учесть, что часть длины шланга может потребоваться для доступа к яме
Можно даже выбрать вариант уменьшения емкости резервуара и, соответственно, его более частой очистки. Подсчет наиболее выгодного варианта осуществляется для каждого конкретного случая.
Расчет фильтрующей выгребной ямы без дна
Выгребная яма без дна имеет отличие от герметичной: в ней стоки очищаются анаэробными бактериями и частично уходят в землю. Однако и такая конструкция нуждается в периодической откачке, хотя и значительно реже. Кроме того, еще больше удлинить период откачивания поможет применение специальных биопрепаратов.
Расчет оптимальных объемов выгребной ямы производится следующим образом:
- В сутки на одного человека приходится в среднем 150 л стоков. Но, при использовании бытовых приборов, потребляющих воду, стоки от которых планируется сливать в выгребную яму, объемы увеличивают до 500 л.
- Всегда необходимо рассчитывать тот объем стоков, который максимально возможен.
- На семью из трех человек в сутки в среднем приходится порядка 600 л сточных вод.
- Определяя, какая должна быть сливная яма, необходимо учитывать, что ее минимальный объем должен превышать объем стоков за сутки в три раза. В данном случае объем сливной ямы равен 1,8 кубометров.
Формулы определения объема в зависимости от размеров
Размеры будущей ямы рассчитываются аналогично размерам герметичной емкости. Четких правил о соотношении сторон здесь не существует, однако лучше подобрать такую глубину, чтоб она, как минимум, в два раза превышала длину и ширину ямы (диаметр в случае цилиндрического септика).
Нормативные правила обустройства очистного сооружения с переливом
Строительство отстойника с переливным колодцем начинается с выбора места под сооружение. Необходимо позаботиться, чтобы к нему могла подъехать спецтехника, включая ассенизаторскую машину. Подбор места осуществляется с учетом удаленности будущей конструкции от других объектов, так как необходимо принять все меры, чтобы исключить загрязнение грунтовых вод
Принимается во внимание также тип почвы на местности. Если она имеет высокую проницаемость, тогда расстояние до объектов увеличивается. Канализационное сооружение от дома обустраивается на расстоянии минимум 15 м, если на участке присутствует песчаная, гравийная, галечная почва
Дистанция до жилого строения должна составлять не менее 10 м, когда на территории грунт из супесей
Канализационное сооружение от дома обустраивается на расстоянии минимум 15 м, если на участке присутствует песчаная, гравийная, галечная почва. Дистанция до жилого строения должна составлять не менее 10 м, когда на территории грунт из супесей.
Устройство очистного сооружения с переливным эффектом возможно только на участке, где грунт обладает хорошими фильтрационными качествами. Строительство поглотительной конструкции не выполняется, если на территории скальная или глинистая почва.
Устройство выгребной ямы с переливным колодцем осуществляется от источника питьевой воды на расстоянии минимум 50 м, если на частной территории песчаный грунт, и не ближе 30 м, когда на участке почва из супесей.
Необходимо также учитывать расстояние между резервуарами. Оптимальное значение составляет 1 м. Однако возможно создание сооружения, отсеки которого разделены толстой стеной. Именно в ней устраиваются переливные отверстия. Такое исполнение выгребной ямы с переливной емкостью отличается менее эффективной работой.
Чтобы сточные воды между резервуарами перемещались естественным способом, нужно трубу для перелива укладывать с уклоном, составляющим 150 мм на 1 м. При правильном устройстве очистное сооружение будет исправно работать в течение всего эксплуатационного срока. Однако все же рекомендуется периодически проверять уровень нечистот в емкостях. При установке фильтров их работоспособность нужно контролировать минимум один раз в 30 дней.
Выводы и полезное видео по теме
Здесь вы увидите, как изготавливают бетонные кольца в условиях загородного участка:
В этом видеоролике пойдет речь об изготовлении разъемных форм, с помощью которых формируют бетонные кольца:
Следуя рекомендациям, данным в статье, вы сможете сделать кольца для выгребной ямы самостоятельно. Если этот процесс покажется вам очень трудоемким, всегда можно купить готовые кольца из бетона или пластика. Что касается их установки, то и в этом вопросе наша статья окажется для вас полезной.
