КЛЛ: компактная люминесцентная лампа

Конструктивные особенности

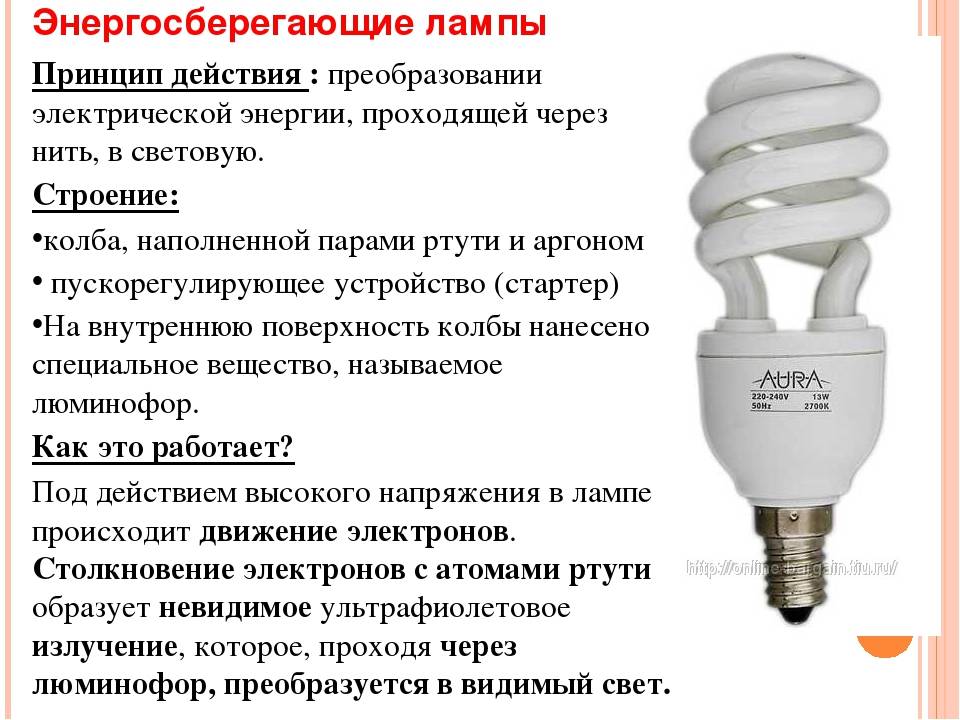

Что собой представляет этот осветительный прибор? По сути, это стеклянная трубка, запаянная с двух сторон. Ее внутренняя поверхность обработана люминофором, из нее выкачан воздух и добавлен газ – аргон. Также внутрь добавлена всего лишь одна капля ртути. Она под действием температуры превращается в пары.

Чтобы лампа светилась, необходимо подать внутрь ее конструкции электрический ток, который поднимет температуру. Поэтому в стеклянную трубку установлены электроды, которые представляют собой вольфрамовые проволочки, скрученные в виде спирали. Вольфрам покрыт специальным сплавом из оксида солей бария или стронция. Именно этот слой увеличивает срок эксплуатации электродов. Здесь же параллельно спирали установлены два так называемых жестких электрода. Они никелевые. Каждый такой электрод одним концом соединен с одним из концов спирали.

Шкала Кельвина

В отличие от традиционных ламп накаливания, современные энергосберегающие лампы имеют разную цветовую температуру, измеряющуюся по шкале Кельвина, обозначающуюся количественным показателем, на конце которого находится литера K.

Наиболее близкими по восприятию для человеческого глаза являются изделия с цветовой температурой в 2700 K.

Холодного света, актуального для офисных и промышленных помещений, получается добиться при цветовой температуре в 6400 K.

Дневной белый свет, создающий наиболее комфортные условия для чтения, создается при покупке ламп с цветовой температурой в 4200 K.

Холодный свет нередко применяется дизайнерами при создании интерьеров в стиле хай-тек.

Расчёты потребления

Ниже мы рассчитали потребления всех 3-х видов лампочек: люминесцентных, накаливания и светодиодных.

Светодиодные лампочки

Такая лампочка выгоднее почти в 10 раз чем лампа накаливания и в 2-4 раз чем энергосберегающая. В конце статьи вы сами это поймёте!

При покупке на упаковке пишут скольки ваттная лампочка(показано красным прямоугольником и стрелкой). Давайте рассмотрим и рассчитаем расход лампы как на фото – 10 Ватт.

Например у вас в доме 3 таких лампочки, каждая потребляет по 10 Вт в час: 3(кол-во ламп) * 10(потребление в час) = 30 Ватт или 0,03 кВт/в час.

Расход энергии в день(например они работают 4 часа в день): 4(часы работы) * 0,03 = 0,12 кВт/в день.

Расход электричества в месяц(если они работают каждый день по 4 часа и 30 дней): 0,12 * 30 = 3,6 кВт/в месяц.

Сумма расходов электроэнергии: 3,6 кВт * 3,5р(например, тариф за 1 кВт/час, в каждой области, районе, городе и деревне разные тарифы) = 12,6 руб., столько вам придётся заплатить за электричество потраченное этими 3-мя лампами.

Энергосберегающие лампочки

Эти лампы в 2-4 раз выгоднее чем накаливания, но они проигрывают светодиодным тоже в 2-4 раза.

Рекомендуем: Что такое отведение сточных вод в квитанции ЖКХ

В этом случае всё также как и в предыдущем на упаковке написано скольки ваттная лампочка(показано красным прямоугольником и стрелкой). Давайте рассмотрим и рассчитаем лампочку как на фото – 36 Ватт.

Допустим что у вас в доме 3 таких лампочки, каждая лампа потребляет 36 Вт в час: 3(кол-во ламп) * 36(потребление в час) = 108 Ватта или 0,108 кВт/в час.

Расход электричества в день(например они работают 4 часа в день): 4(часы работы) * 0,108 = 0,432 кВт/в день.

Расход электричества в месяц(если они работают каждый день по 4 часа и 30 дней): 0,432 * 30 = 12,96 кВт/в месяц.

Сумма расходов электроэнергии: 12,96 кВт * 3,5р(например, тариф за 1 кВт/час, в каждой области, районе, городе и деревне разные тарифы) = 46,36 руб., столько вам придётся заплатить за электричество потраченное этими 3-мя лампами.

Лампочки накаливания

В настоящее время выпускаются новые лампочки и новые упаковки на которых пишут скольки Вт лампа(показано красной стрелкой), но в старых выпусках такой упаковки нет поэтому можно посмотреть на самой лампе скольки Вт(показано чёрной стрелкой). Давайте рассмотрим и рассчитаем лампочку как на фото – 95 Ватт.

Например у вас в доме 1 такая лампочка, которая расходует 95 Вт/час или 0,095 кВт/в час.

Рекомендуем: Кто освобождается от взносов на капитальный ремонт многоквартирного дома

Расход электричества в день(допустим она работает 4 часа в день): 4(часы работы) * 0,095 = 0,38 кВт/в день.

Расход электричества в месяц(если они работают каждый день по 4 часа и 30 дней): 0,38 * 30 = 11,4 кВт/в месяц.

Сумма расходов электроэнергии: 11,4 кВт * 3,5р(например, тариф за 1 кВт/час, в каждой области, районе, городе и деревне разные тарифы) = 39,9 руб., столько вам придётся заплатить за электричество потраченное этой лампочкой.

Если бы у вас было 3 таких лапочки, то электроэнергия потраченная за месяц составляла бы = 34,2 кВт, и сумма которую бы пришлось заплатить за неё равнялась бы = 119,7 руб.

Конструкция

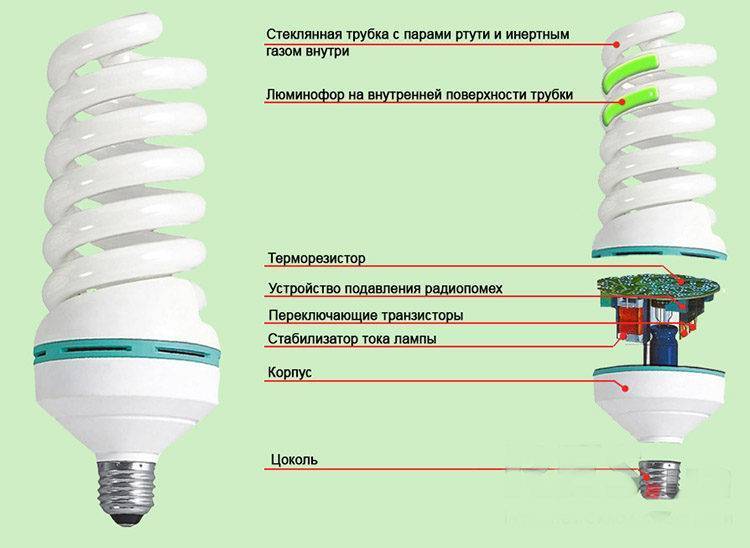

В общем случае компактная люминесцентное устройство состоит из колбы, электронной платы и цоколя.

Герметичная стеклянная трубка

Колба полого типа (или герметичная изогнутая стеклянная трубка), которая подключается своими выводами к электронной плате.

Инертный газ внутри нее и ртутные пары

Такая трубка на заводе заполнены специальными газами (пары ртути, аргона и прочими газами)

Такие газы очень опасны для человека при повреждении устройства и важно соблюдать осторожность при использовании люминесцентных энергосберегающих устройств

Слой люминофора

Корпус газоразрядного устройства покрыт специальным составом — люминофором (смесь галофосфата кальция и других элементов).

Электрический разряд создает в колбе с парами ртути ультрафиолетовое излучение, которое с помощью люминофора изменяется в видимый световой поток.

Электронная плата

Электронная плата в газоразрядных приборах является важным составляющим звеном и от качества её сборки зависит срок службы и качество её свечения. Конструктивно такая плата состоит из:

• Терморезистора — элемент, который обеспечивает плавный старт устройства и способствует прогреву спиралей лампы без мигания.
• Пускового конденсатора — элемент, который непосредственно запускает прибор.
• Фильтров — предохраняют электронную плату от помех;
• Ёмкостного фильтра — уменьшает пульсации и исключает мерцание прибора;
• Токоограничивющего дросселя — стабилизирует устройство и ограничивает ток;
• Плавкого предохранителя — защищает устройство и отключает лампу при перегрузке;

Принцип работы

На динистор подается напряжение, которое формирует импульс. Этот импульс поступает на транзистор и приводит к его открытию. Как только запуск произведен, то цепь закрывается диодным мостом, конденсатор заряжается и повторного открытия не происходит.

Транзистор действует на трансформатор с несколькими обмотками и с ферритовым сердцевиком. На нити трансформатора подается напряжение и появляется свечение в колбе. При этом напряжение достигает высокого значения (до 600 В).

Когда инертный газ в колбе будет полностью ионизован, то напряжение уменьшается до достаточного для поддержания свечения лампы, что обеспечивает энергосберегающие свойства осветительного прибора.

Размер люминесцентных ламп. (диаметр трубки — 26 мм) .

Преимущества и недостатки ЛЛ:

• хорошая светоотдача и более высокий КПД (в сравнении с лампами накаливания );
• разнообразие оттенков света;
• рассеянный свет;
• длительный срок службы (2?000 -20?000 часов в отличие от 1?000 у ламп накаливания), при соблюдении определенных условий.

• химическая опасность (ЛЛ содержат ртуть в количестве от 10 мг до 1 г);
• неравномерный, неприятный для глаз, иногда вызывающий искажения цвета, освещённых предметов (существуют лампы с люминофором спектра, близкого к сплошному, но имеющие меньшую светоотдачу);
• Со временем люминофор срабатывается, что приводит к изменению спектра, уменьшению светоотдачи и как следствие понижению КПД ЛЛ;
• мерцание лампы с удвоенной частотой питающей сети;
• наличие дополнительного приспособления для пуска лампы — пускорегулирующего аппарата (громоздкий дроссель с ненадёжным стартером);
• очень низкий коэффициент мощности ламп — такие лампы являются неудачной для электросети нагрузкой (проблема решается с применением вспомогательных устройств).

Принцип работы

Принцип работы такого устройства заключается в следующем:

1. В начале оба электрода, включенные в конструкцию, находятся в разомкнутом положении.
2. При подключении к электросети внутри устройства возникает тлеющий разряд, сила которого изменяется между 20 и 50 мА.
3. Результирующий разряд воздействует на биметаллический электрод и вызывает его постепенный нагрев.
4. Нагретый материал вызывает изгиб электрода привода. Из-за этого происходит исчезновение тлеющего разряда, что помогает затем замкнуть цепь.
5. Ток начинает двигаться в замкнутом контуре, что помогает нагревать дросселя и катодов люминесцентной лампы.
6. Из-за исчезновения тлеющего разряда биметаллический электрод через определенный промежуток времени начинает постепенно охлаждаться. В результате этих изменений электроды расходятся, что приводит к обрыву цепи.
7. Данное действие помогает генерировать быстрый импульс высокого напряжения, который воздействует на дроссель.
8. Дроссель имеет большую степень индуктивности, поэтому этот процесс способствует воспламенению лампы.
9. Освещенность лампы постепенно увеличивается, и она начинает потреблять большее количество напряжения от источника питания.
10. Стартер подключается параллельно с лампой, поэтому стартер начинает испытывать недостаток энергии и, следовательно, может генерировать новый тлеющий разряд. Поэтому электроды затем остаются в открытом состоянии.

Вам это будет интересно Правила расположения светильников на натяжном потолке

Принцип работы ЛДС

Типы цоколя

Чаще всего встречается резьбовой цоколь. Он маркируется как “Е”, при этом могут присутствовать цифровые дополнения. Цоколь Е40 предназначен для промышленного освещения, так как его диаметр составляет 40 мм. Е27 – самый распространённый вид среди резьбовых цоколей. Он подходит практически для всех люстр и светильников. Существует также маленький цоколь с диаметром в 14 мм. Он предназначен для бра и маленьких люстр. Второй вид – штыковой цоколь. Используется для ламп, что работают с внешним ПРА. Такие изделия предназначены для настольных светильников и осветительных приборов для потолка.

Преимущества люминесцентных ламп

В отличие от эксплуатационного ресурса обычных лампочек, который составляет 1000 часов, у источников света нового образца срок эксплуатации может составлять 4000-12000 часов непрерывной работы.

Создавая такой же мощный световой поток, как 100-ваттная лампа накаливания, люминесцентная энергосберегающая лампа потребляет только 20 ватт мощности, таким образом, добивается пятикратная экономия.

При работе она нагревается в 2 раза слабее, за счет оптимального преобразования тока в световое излучение, что позволяет использовать такие приборы в местах и конструкциях, отличающихся повышенной чувствительностью к нагреву.

Коснувшись поверхности стеклянной колбы лампы нового образца, об нее трудно обжечься, чего нельзя сказать о поверхности лампы накаливания, которая во включенном состоянии может быть очень горячей.

Срок службы конкретной энергосберегающего освещающего устройства с люминесцентным принципом действия указывается на упаковке производителем.

Но соответствие данного показателя реальным характеристикам зависит от правильности условий применения электроприбора.

Вкручивая лампочку в патрон, ее необходимо держать пальцами только за специально предназначенную для этого пластмассовую часть.

Стенки из тонкого стекла достаточно хрупкие, и даже при небольшом давлении на их поверхность, могут покрыться невидимыми глазу микротрещинами, существенно сокращающими срок службы.

Не допускается совместное их использование с устройствами регулировки яркости, за счет отсутствия в их составе цепи, а также с выключателями, оснащенными светодиодом, провоцирующим заметную разницу в сопротивлениях, приводящую к миганию лампы и ее быстрому выходу из строя.

Лучшие настольные лампы для школьников, рейтинг моделей по соотношению цены и качества, важные критерии выбора

Как проверить люминесцентную лампу

Неисправности могут визуально проявляться таким образом.

Деградация люминофора в ЛЛ

Обратимся к устройству самой лампы. С двух сторон у нее размещены электроды, они делаются из вольфрама, так как это тугоплавкий металл. Для увеличения срока службы эти электроды покрываются щелочным соединением. Это способствует облегчению зажигания тлеющего разряда и защищает электроды. Часты включения и выключения влекут за собой частое нагревание и остывание защитного покрытия. Таким образом со временем оно просто отслаивается, образуются незащищенные участки на вольфрамовом электроде.  В момент запуска вольфрамовая нить разогревается неравномерно. Открытые участки разогреваются сильнее происходит сначала точечное выгорание, со временем произойдёт разрушение электрода. О начале выгорания и свидетельствует такое потемнение. Это — щелочные соединения, которые осаждаются на люминофорном слое. Но даже если электрод находится в обрыве, а колба лампы цела и люминофор не обсыпался, то лампу еще возможно какое-то время использовать. При этом применяется схема умножителя.

Целостность электродов можно проверить еще и мультиметром. Режим прозвонки (значок диода на приборе). В случае целостности контактов, Вы услышите писк, как при замыкании щупов. Можно воспользоваться режимом омметра, прибор должен показать сопротивление 3-16 Ом. В случае индикации бесконечного сопротивления электрод находится в обрыве и в традиционных схемах (также как и с ЭПРА) использование принципиально невозможно.

При использовании классической схемы со стартером и дросселем, лампу, у которой хотя бы один из электродов находится в обрыве зажечь не удастся. Если балластный дроссель находится в обрыве, то лампа также не загорится. Исправный дроссель должен обладать сопротивлением 60 Ом, плюс-минус 5 Ом. Вышедший из строя дроссель можно определить «на глаз» по косвенным признакам: характерный запах, пятна.

Устройство люминесцентной лампы

КЛЛ состоит из стеклянной колбы, встроенного дросселя и цоколи. Подробнее о каждом компоненте ниже.

Цоколь. В КЛЛ используется в основном два вида цоколей — резьбовые и штырьковые.

• Резьбовая — является самым распространённым вариантом, и используется со времён Томаса Эдисона. Вставляется в патрон вместо лампы накаливания. У этого вида имеется два подтипа:

  • Е14. Диаметр резьбы — 14 мм. Используется в бра и маленьких светильниках.
  • Е27. Вставляется в патроны, заменяя диод накаливания.
  • Е40 — самый объёмный подтип. Обладает диаметром 44 мм и используется в мощных осветительных приборах.
• Штырьковая — этот вид примечателен тем, что в нём используется система штырей, соединяющая патрон и диод.
  • G23 и G27 – применяются в настольных лампах и светильниках для ванн.
  • G24 и G53 – применяются в промышленных и бытовых масштабах.

Стеклянная колба. Внутри покрыта электродамииз вольфрамаи наполнена инертным газом с примесью ртути. Разнообразие форм довольно широкое, встречаются U-образные колбы, в виде груши, свечи, спиральные.

Дроссель — зажигает и регулирует ток для избежания выхода прибора из строя и перегрузки. Примечательно, что при работе диода ток можетвозрастать в несколько раз, а балласт ограничивает его.

Утилизация лампы

В люминесцентных лампах содержатся вредные для окружающей среды вещества, так что к утилизации отходов необходимо отнестись максимально ответственно.

В одном светильнике может находиться около 70 мг ртути, что достаточно опасно. Однако на свалках подобных ламп очень много, это серьезная проблема.

Попадание ртути в организм человека или животного быстро провоцирует отравление. Хранить неисправные лампы в доме долгое время запрещено из-за вероятности механического повреждения колбы с последующей утечкой вредных веществ.

Рисунок 10. Обозначение места, где разрешена утилизации приборов

Утилизация приборов:

1. Все лампы собирают и складируют в специальных контейнерах.
2. При помощи пресса происходит дробление приборов.
3. Полученная крошка направляется в камеру термической обработки.
4. Вредные вещества попадают в фильтр, где и остаются.

Иногда газы подвергаются воздействию жидкого азота и затвердевают. Полученную ртуть используют вторично.

Описание люминесцентных ламп

1. Стандартного применения.
2. Специального применения. Например, ультрафиолетовые, антибактериальные и другие.

В стандартных колбах люминофор однослойный, благодаря которому получают разные оттенки белого света. Жёлтый свет считается тёплым, синий холодным. Его можно определить по маркировке, где первая буква Л – это люминесцентная лампа, вторая – цвет, а именно:

• ЛБ – белый;
• ЛД – дневной;
• ЛЕ – естественный;
• ЛХБ – холодный белый;
• ЛТБ – тёплый белый цвет.

В маркировке присутствуют буквы, которые обозначают цвет колбы: К – красный, Г – голубой; С – синий, З – зелёный. Ультрафиолетовые приборы отмечаются буквами УФ.

Световой поток люминесцентных ламп измеряется в люменах (lm). Чтобы улучшить качество отражения цветов, сделать картину ярче и насыщеннее применяют трёх или пятислойный люминофор, который имеет на 12% и более улучшенный световой поток.

К стандартным относят лампы общего назначения, производят их мощностью от 15 Вт до 80 Вт разной длины и формы, применяют для дневного освещения складов, цехов и других помещений, которые занимают большие площади. Улучшенные лампы способны более ярко передавать световую гамму окружающих цветов, они нашли своё применение в выставочных залах, картинных галереях, магазинах одежды, то есть всюду, где цветовые оттенки должны восприниматься зрением комфортно.

Специальные лампы имеют определённый тип люминофора, в котором присутствуют добавки, способные менять его свойства. Они дают возможность выделить нужный спектр ультрафиолетового излучения в зависимости от его назначения, например, успешно используют такую колбу в бактерицидном медицинском приборе, который способный уничтожать бактерии и обеззараживать воздух.

С такой же целью эти лампы применяют в гастрономах, где надо защитить продукты, а также на производствах для стерилизации тары. Выпускаются и специальные колбы, дающие разную спектральную частоту. Они широко используются в рекламных щитах, а также в шоу-бизнесе.

Технические характеристики лампы ЛБ 36

Люминесцентные лампы ЛБ 36 Ватт подключаются к электросети переменного тока вместе с пусковой регулирующей аппаратурой и имеют такие характеристики:

• цоколь типа G13, расположенный на её торцах;
• размеры: диаметр колбы 26 мм, длина: L1 – 1213,6 мм, L – 1199,4 мм;
• мощность 36 Вт;
• напряжение в лампе 103 В;
• световой поток 2800 лм;
• срок службы 12000 часов.

А ещё они отличаются между собой по типу излучения, по форме стеклянной трубочки, которые бывают прямые и фигурные, не направленного и направленного светового потока.

Особенности конструкции

С двух концов колбы впаяны электроды, изготовленые из вольфрамовых проволочных спиралей, которые покрыты защитным слоем сплава оксида солей стронция или бария, что увеличивает срок её эксплуатации. Параллельно спиралям вмонтированы никелевые жёсткие электроды, которые одним концом соединяются с ними.

Чтобы колба светилась, внутрь её нужно подать электрический ток. При нагревании создаётся электрический разряд, вызывающий появление ультрафиолетового излучения. Люминесцирующее вещество, называемое люминофором, поглощает его, выделяя свет нужного спектра.

Цветопередача

Световой параметр температуры люминесцентной лампы измеряется в кельвинах, изменение этой величины влияет на оттенок цвета:

• в диапазоне от 2700 до 3400 К – это тёплый свет;
• от 3400 до 5600 К – естественный;
• от 5600 до 6400 К – холодный цвет.

Световая температура влияет на биоритм человека. Холодный цвет повышает трудоспособность, тёплый, наоборот, расслабляет, хочется отдохнуть. Вот поэтому в офисах и производственных помещений устанавливают светильники с колбами, дающими холодный свет.

Важно заметить, что у каждого производителя может быть своя маркировка. Например, у компании «Philihs TLD» число 54 обозначает холодный цвет, а 33 – тёплый цвет

Как работает лампа

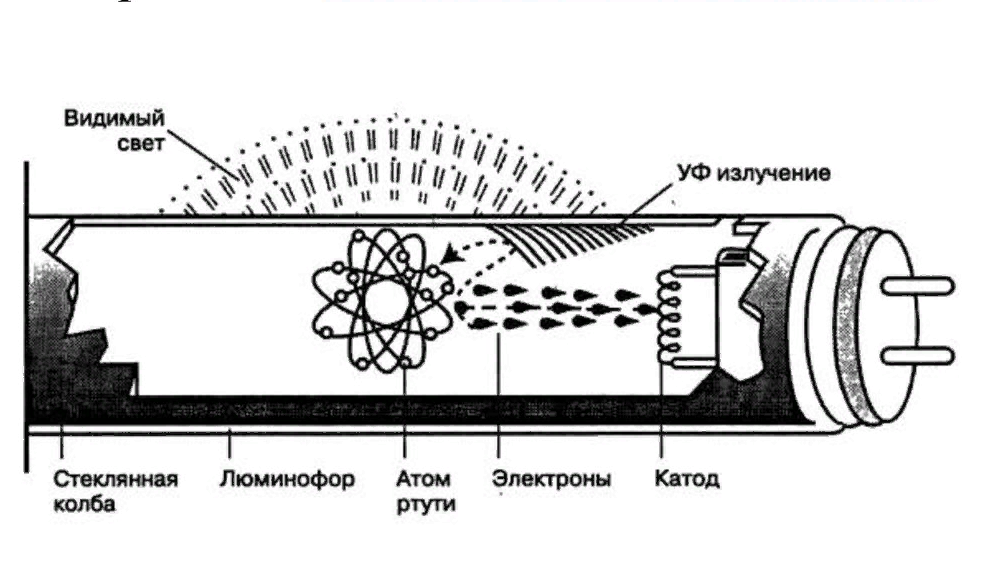

Принцип работы любой люминесцентной лампы включает в себя подачу напряжения на расположенные внутри колбы электроды. Между электродами возникает тлеющий разряд, который поддерживается находящимся внутри колбы инертным газом или парами ртути.

Рисунок 7. Принцип работы

Тлеющий разряд порождает излучение в ультрафиолетовом диапазоне, которое через нанесенный на колбу люминофор превращается в видимый свет нужного оттенка.

Чтобы получить ультрафиолетовое излучение, используются газоразрядные лампы. Обычное стекло ультрафиолет не пропускает, поэтому для изготовления колбы используется специальное кварцевое стекло. Люминофорное покрытие в данном случае отсутствует. Приборы широко используются в соляриях и при обеззараживании помещений.

Меры безопасности

В случае, если разбилась лампа дневного света, в воздух выделяются пары ртути, которые опасны для человека. Первоначальное отравление проявляется через 8-24 часа. Симптомами являются: общая слабость, головная боль, боль при глотании и жар. После этого наблюдаются боли в деснах, боли в животе, дискомфорт в желудке и пневмония. При сильном отравлении возможна смерть.

Удаление ртути включает три обязательных процедуры:

1. Собрать ртуть механическим путем.
2. Провести процесс демеркуризации.
3. Провести работы по влажной очистке.

Данные действия необходимо совершать в промышленном противогазе марки G (на коробке с черным и желтым покрытием) или в респираторе РПГ-67-Г, РУ-60М-Г, У-2ГП, противогаз ППФМ-92.

Используйте амальгамедную медь или листья гвоздики для сбора пролитой ртути, чтобы предотвратить ее распространение и дробление либо используйте влажную щепу, песок. Иногда используется вакуумный метод — резиновые груши. Затем все места покрывают серой (мелкодисперсный порошок серы) или алюминиевой пудрой, и помещение хорошо проветривалось.

Утилизация ЛДС

Наиболее эффективным методом удаления (нейтрализации) ртути является:

• 20% концентрированный раствор хлорида железа (200 г хлорида железа, растворенного в 1 л воды).
• 0,2% водный раствор перманганата калия (перманганат калия подкисляют соляной кислотой (5 мл кислоты на литр).
• 5% водный раствор дихлорамина или хлорамина.

Лампы дневного света — эффективное и надежное средство освещения. Из-за наличия ртути данный тип ламп является опасным и требует особых условий хранения, транспортировки и эксплуатации.

Особенности КЛЛ

КЛЛ отличаются формой колбы, цоколем, мощностью и цветом излучения (цветовой температурой).

Форма колбы

В люминесцентных лампах, являющихся предшественниками КЛЛ, колба имеет трубчатую форму. Из-за этого светильники получаются большого размера. В КЛЛ она может быть закручена спиралью или иметь U-образную форму, и сложена гармошкой. Это позволяет установить на ее место обычную лампочку накаливания. Иногда спирали придается вид свечи или на нее надевается матовый рассеиватель.

Типы цоколя

Подключение этих приборов производится с помощью цоколя, находящегося на корпусе. В маркировке буква обозначает его тип, а цифры размер:

• E14 или «миньон». Винтовой цоколь Эдисона диаметром 14 мм. Используется в точечных и малогабаритных светильниках. Мощность КЛЛ до 15 Вт. Например, КЛЛ-fsт2-9 Вт-2700 К–Е14 компакт (35х95 мм) TDM.
• E27. Цоколь Эдисона диаметром 27 мм. Самый распространенный размер, широко применяемый еще с советских времен. Например, цоколь E-27 имеют КЛЛ NAVIGATOR NCL-4U-25-840-E27 (94036), мощностью 25 Вт, КЛЛ-FS-20 Вт-4200 К–Е27 TDM, КЛЛ E27 11/827 D34x98, спираль Navigator/NCL-SF10, КЛЛ 15/840 Е27 D42х103, КЛЛ 25/840 E27 D46x140 4U, КЛЛ 20/827 Е27 D46х113, КЛЛ 20/840 Е27 D48х89, спираль ECO или Лампа Navigator 94 416 NCLP-SF-15-827-E27 spiral.
• E40. Диаметр 40 мм. Мощность ламп от 65 до 240 Вт. Самые распространенные лампы с таким цоколем имеют мощность 150 или 105 Вт. Например, КЛЛ-8U-240 Вт-6500 К–Е40 TDM или КЛЛ-FS-105 Вт-4000 К–Е40 (83х260 мм) TDM.
• G53. Штырьковый цоколь с расстоянием между штырьками 53 мм. Эти лампочки небольшой высоты, поэтому используются в подвесных полотках.
• G23. Расстояние между штырьками 23 мм. Цоколь со встроенным стартером. Мощность лампочки, представляющей из себя сложенную вдвое трубку – 5 – 14 Вт. Применяется в настольных светильниках, иногда в ванных комнатах. Например, КЛЛ-PS-11Вт-4200К-G23 TDM или КЛЛ-PS-9 Вт-6500K-G23.
• G24. Аналог G23, только трубка сложена вчетверо. Разновидностями такого цоколя являются G24d-1, G24q и G24q-3. Например, КЛЛ 13Вт Dulux D 13/840 2p G24d-1 (010625), КЛЛ–PD-26 Вт-4200 К-G 24g–3 ТДМ или PL-S 11W 220V 820lm 6500K G23.
• 2G7. Трубка и размеры похожи на G23, но стартер отсутствует, а цоколь имеет 4 штырька. Такие устройства могут работать как с электромагнитным, так и с электронным дросселем.
• 2G11. Аналог 2G7, но расстояние между штырьками 11 мм.
• 2D. Представляет собой прямоугольник 36×60 мм с двумя штырьками на расстоянии 8 мм. Имеет встроенный электронный дроссель. Предназначен для лампы, сложенной в виде квадрата, мощностью 16-36 Вт.

Мощность КЛЛ

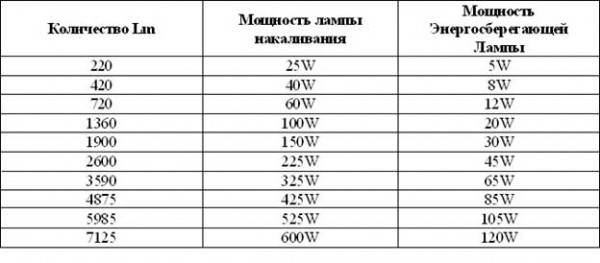

При определении необходимой мощности КЛЛ для освещения помещения за основу берется эквивалент ламп накаливания. Однако КПД последних составляет 4% против 20% у КЛЛ (энергосберегающих). Поэтому мощность для КЛЛ нужна в 5 раз меньше.

Недостатком таких светильников является невозможность подключения к диммеру для регулировки яркости.

Для потолочного освещения производственных помещений используются энергоэффективные лампы, мощностью 150 Вт.

Маркировка и цветовая температура

Субъективное восприятие освещенности зависит не только от мощности, но и от цветовой температуры. Код из трех цифр на коробке указывает качество цветопередачи и оттенок света. Она может меняться, в зависимости от характеристики  и свойств нанесенного на стенки колбы светящегося люминофора:

– 2700 К – теплый белый свет, похожий на свечение лампочки накаливания.

– 4200 K (иногда 4000 – 4500 или 5000) – нейтральный белый.

– 6500 К – холодный белый.

Срок службы

Срок службы КЛЛ фирмы-производители декларируют 8 лет или 8000 часов при среднем сроке применения 2,7 часа в день. Это средняя продолжительность использования с учетом жилой комнаты, в которой свет горит весь вечер и туалета, в котором он включается периодически на несколько минут.

Плюсы и минусы ламп данного вида

Люминесцентные источники света выделяются на фоне галогенных ламп и аналогов с нитью накаливания благодаря следующим преимуществам:

• высокий КПД;
• отличная светоотдача, что позволяет при небольшой мощности выдавать яркий свет;
• качество освещения (рассеянное свечение);
• низкое энергопотребление, опять же, если сравнивать с лампами накаливания;
• долговременная эксплуатация (в среднем 6 000-9 000 часов), при условии соблюдения идеальных условий работы подобные лампочки способны функционировать в несколько раз дольше (до 20 000 часов).

Ртутьсодержащие источники света имеют главный недостаток – наличие опасных веществ в составе газообразного наполнения. Содержание ртути в колбе линейного осветительного элемента может достигать 1 г на единицу изделия

Учитывая довольно крупные габариты и тонкое стекло, из которого изготовлена колба, нужно обращаться с такими лампочками предельно осторожно. Другие минусы:

• узкий диапазон рабочих температур, так как осветительные элементы данного вида характеризуются снижением интенсивности свечения в условиях холода, а при минусовой температуре такая лампочка может вовсе не включиться;
• мерцание, что обусловлено конструктивными особенностями, отчасти данную проблему решает электронный пускорегулирующий аппарат;
• спустя некоторый отрезок времени люминесцентные лампы светят хуже, что обусловлено выработкой слоя люминофора, а в результате изменяется цветовая температура.

Как видно, проблем, связанных с работой подобных осветительных элементов, немало. Но все же они продолжают использоваться благодаря относительной экономичности и более высокой эффективности, чем лампы накаливания.

Критерии выбора

Перед покупкой следует принять во внимание особенности помещения (площадь, возможность установки крупногабаритного источника света), на основании чего подбирается осветительный элемент нужной модели. Качество сборки должно быть высоким, учитывая присутствие опасных веществ в составе газообразного наполнения

Сегодня можно купить линейные источники света по небольшой цене даже от известных и надежных производителей – Osram стоимостью в пределах 60-100 руб. Причем указана ценовая категория изделий большой мощности и наиболее крупных габаритов (1 500 мм)

Качество сборки должно быть высоким, учитывая присутствие опасных веществ в составе газообразного наполнения. Сегодня можно купить линейные источники света по небольшой цене даже от известных и надежных производителей – Osram стоимостью в пределах 60-100 руб. Причем указана ценовая категория изделий большой мощности и наиболее крупных габаритов (1 500 мм).

Классификация

Люминесцентные источники света классифицируются:

• по конструкции: трубчатые (линейные), компактные;
• по мощности: 5 Вт – 80 Вт;
• по длине: 8,5 – 1 500 см;
• по типу разряда: дуговые, тлеющего, тлеющего свечения;
• по конфигурации: прямые, U-oбразные, W-oбразные, кольцевые, панельные, свечеобразные;
• по спектру свечения: ультрафиолетовые, специальные;
• по наличию стартера: стартерные, бесстартерные;
• по виду цоколя: резьбовые, штырьковые, штифтовые;
• по наличию электронной пускорегулирующей аппаратуры: использующие ЭПРЛ (компактные), не использующие ЭПРЛ (трубчатые);
• по типу распределения света: без направления светоизлучения, с направлением светоизлучения;
• по излучению: дневного света, различных цветов.

Область применения и использование

Освещение люминесцентными лампами больших площадей служит:

• для улучшения условий освещения;
• для снижения расхода электроэнергии на 50–80%;
• для увеличения времени работы источников света.

Лампы с электронными балластами с патронами E27 и E14 используют вместо ламп накаливания в быту. У них отсутствует мерцание и гул. Освещают различные места:

• торговые центры;
• образовательные учреждения;
• больницы и поликлиники;
• банки;
• производственные площади.

Температура нагрева

Если вы выбрали светильник с тонким плафоном из пластмассы, толщиной менее 2мм, есть большая вероятность того, что при непрерывной работе более 3-х часов он начнет плавиться.

Также на это влияет близость расположения самой лампочки от стенок плафона. А если корпус металлический, играет ли роль толщина его стенок?

Конечно, да! Температура нагрева тонкого металлического плафона, может достигать таких температур, что на лампе запросто можно поджарить сосиски или яичницу.

А теперь задумайтесь, ведь такого раскаленного корпуса могут коснуться и пальцы вашего ребенка. Что будет с ними?

Фактически это не осветительный прибор, а подобие сковороды для жарки. Поэтому покупайте модели из толстого металла или пластика.

Минимальное расстояние между лампочкой накаливания и стенками плафона должно быть минимум 5см.

А толщина его стенок — более 2мм.
