Частые вопросы
Есть два кондиционера, первый — 12, мощность 1100Вт, номинальный ток 4,8A, провод 3×2,5, либо 3×4 (точно не уверен). Вторая сплит-система — 18, мощность 1650Вт, номинальный ток 7,2A, кабель 3×2,5, то ли 3×4. Были установлены отдельные автоматы ABB 16A. Можете ли вы посоветовать, исходя из вашего опыта, сколько ампер достаточно, особенно для второй сплит-системы?
В вашем случае 16-амперный автомат более чем достаточен, даже не забивайте себе голову. Касательно пускового тока, то C-автомат (который, вероятно, у вас стоит) легко их выдерживает.
Скоро лето и пора приступать к установке кондиционера я выбрал Mitsubishi Heavy SRK20ZSPR-S/SRC20ZSPR-S для зала и Hisense AS-07UR4SYDDB15 в спальню. Есть вопрос какой автомат ставить, можно ли впихнуть оба в один автомат? Прочитал много статей, но определённости в голове так и не прибавилось.
Поставьте ABB C16A. Вы можете использовать оба кондиционера на одной линии, но это неудобно, если подключение спроектировано не через розетку, а напрямую. Если один из них выйдет из строя, необходимо будет отключить оба.
Я решил установить сплит-систему самостоятельно. В инструкции написано для обоих устройств: 825W-3.8A и 750W-3.7A и 1260W-6.1A и 1300W-6.1A. Какой диаметр провода и автомат следует использовать?
Автомат 16A на каждый кондиционер, диаметр проводки 1,5.
Выбор и установка автоматов — это сложный процесс, который влияет на надежность и безопасность электросетей. Именно поэтому лучше всего, чтобы работу выполняли электрики и монтажники с подходящей подготовкой и опытом.
Если вы твердо решили сделать это своими руками, первое, что вам нужно сделать, это прочитать инструкцию по установке кондиционера. Нередко там имеются прямые указания по выбору автомата и проводки. А если их нет, то вы уже знаете какой автомат ставить на кондиционер. Делитесь своим мнением в коментариях!
Технические требования к монтажу блоков
Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке. Так, для внутреннего блока необходимо соблюдать следующие параметры:
Так, для внутреннего блока необходимо соблюдать следующие параметры:
- расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
- расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
- расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.
Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.
Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.
Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти
Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.
Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.
Для установки внешнего блока требуется соблюдение следующих параметров:
- расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
- соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
- устанавливать на расстоянии не менее 1 метра от газовых труб;
- обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.
Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.
Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов
Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов
Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов
Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).
С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.
При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.
Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.
Способы подключения кондиционера
По мере увеличения потребляемой мощности электроприбора его подключение осуществляется с помощью вилки и розетки, через индивидуальный кабель к электрощиту, или к трехфазной электросети. Первый способ – самый простой, поскольку не требует никаких подготовительных работ и не подразумевает установки отдельного автоматического выключателя для кондиционера.
Однако данный вариант подключения применим только для:
- оконных и мобильных кондиционеров;
- сплит-систем малой мощности;
- вентиляционного оборудования, имеющего временное расположение.
Второй способ подразумевает подключение через отдельную линию. Прокладка индивидуального кабеля позволит разместить блоки в любом удобном месте, не ограничиваясь доступом к розетке, а также подсоединить их к электрощиту проводом нужного сечения. Однако для надежной и безопасной работы сплит-системы линию питания необходимо защитить при помощи одного или нескольких специальных устройств.

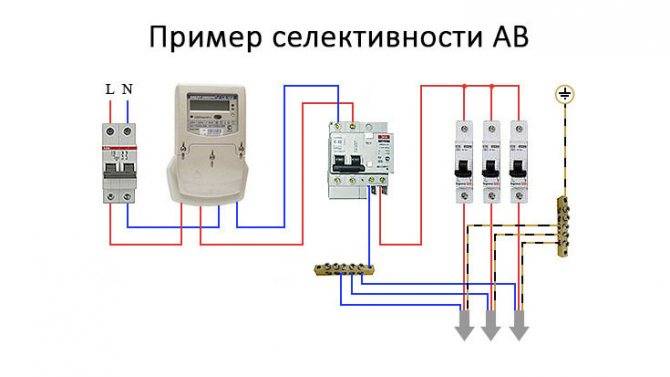

Целесообразность установки индивидуальных АВ
Обычно такие приборы, как бойлер или кондиционер, подключаются отдельно. Часто даже не через розетку, а прямо на щиток. Учитывая большую мощность перечисленных выше потребителей и большую вероятность поломки внутри корпуса, их следует защищать отдельно.
Например, представьте, что вышла из строя водяная станция, и фаза случайно коснулась нейтрали. Произошло короткое замыкание и отключилось электричество. Во всем доме гаснет свет, вы поворачиваете ручку, и курок снова срабатывает. В этом случае источник аварии придется искать очень долго, к тому же во время ремонта будет отключена вся защищаемая группа, возможно даже освещение.
Если эта же машина вместе со станцией защищает холодильник, нужно как можно скорее разморозить, иначе на кухне ждет потоп и много испорченных продуктов.
А теперь представьте, что водозаборная станция охраняется отдельно. Вы сразу увидите, где поломка, и сможете приступить к ремонту в ближайшее время. При этом сеть в дом не останется без питания, как и прежде, будут работать розетки, освещение и другое оборудование.
При этом не рекомендуется включать другое оборудование в специально отведенные розетки, так как параметры выпуска на него не рассчитаны. Например, если для стиральной машины в ванной есть розетка, то для фена, электробритвы и прочего лучше сделать отдельную, подключенную к групповой машине.
Процесс установки автомата
Несмотря на кажущуюся простоту установки автоматического выключателя остаточного тока, это ответственная операция, которая должна быть выполнена так, чтобы от нее зависела надежность и безопасность вашей установки. Это особенно актуально, если вы работаете над существующей электроустановкой, где существует риск поражения электрическим током.
В соответствии с действующими правилами, выключатель может быть установлен только квалифицированным электриком.
Правила устройства электроустановок предусматривают, что выключатель должен быть установлен непосредственно в ответвлении защищаемой линии от питающей линии (раздел 3.1.16). Это означает, что лучшим местом для установки автоматического выключателя является отсек или этажный распределительный щит.
Вы можете самостоятельно установить и подключить автоматический выключатель в распределительном щитке. Для этого отключите распределительный щит, выключив торговый автомат, и проверьте мультиметром, что он выключен. Установите выключатель с предохранителем в свободное положение и подключите его к сети. Пометьте держатель предохранителя, чтобы знать, что он отключает.
Перед установкой автоматического выключателя убедитесь, что в существующем щитке достаточно места для него и источника питания, и проложите проводку. Автоматический выключатель устанавливается на DIN-рейку. Вы должны подключить силовой кабель от автоматического блока или группового автоматического блока к верхней клемме, а однолинейный кабель к кондиционеру — к нижней.
При установке блока предохранителей кабели должны быть подключены в соответствии с их цветом. Это необходимо для правильной работы аппарата и выполнения функций защитного заземления и отключения.
Фазный проводник подключается к торговому автомату. В большинстве кабелей это белый провод, реже красный или коричневый. Нейтральный проводник подключается к нейтральному проводнику распределительного щита и имеет синюю маркировку, реже черную. Третий предписанный проводник — это защитное заземление. Он должен быть подключен к заземляющей шине или к заземляющему корпусу щита управления. Цвет этого проводника — желто-зеленый.
При установке устройства убедитесь, что номинал автоматического выключателя кондиционера не равен или больше номинала главного автоматического выключателя или группового автоматического выключателя в распределительной панели. В противном случае групповой автоматический выключатель сработает первым и отключит все помещение, включая освещение.
Если это требование невозможно выполнить с помощью существующего группового автоматического выключателя, его необходимо заменить на более мощный.
Неправильное размещение выключателя в этажной коробке в многоквартирном доме может привести к повреждению электрооборудования не только в вашей квартире, но и в соседних квартирах. Поэтому в этом случае для установки и подключения выключателя обратитесь в управление недвижимостью или жилищный кооператив.
Если нет возможности установить выключатель кондиционера на одном этаже или в одной панели, правилами допускается установка выключателя на определенном расстоянии. В этом случае длина кабеля от панели предохранителей до выключателя не должна превышать 6 м, а для установки защитного устройства требуется дополнительная панель или блок предохранителей.
Зачем нужен автомат для кондиционера?
Автомат для кондиционера – это электронное устройство, которое защищает кондиционер и электрическую сеть от перегрузок и коротких замыканий. Оно является неотъемлемой частью оборудования для кондиционирования воздуха и выполняет важную роль в обеспечении надежной и безопасной работы системы. В данном разделе мы рассмотрим несколько основных причин, почему автомат для кондиционера является обязательным компонентом установки.
Защита от перегрузки:
Кондиционеры потребляют большое количество электрической энергии, особенно при запуске компрессора. Автомат для кондиционера контролирует и ограничивает ток, поступающий в систему, чтобы избежать перегрузки электрической сети. Это помогает предотвратить повреждение электропроводки и других электронных устройств в доме. В случае превышения установленного значения тока, автомат отключит питание кондиционера, что позволит предотвратить перегрузку и возможное возгорание.
Защита от короткого замыкания:
Короткое замыкание – это неправильное подключение или повреждение проводки кондиционера, в результате чего происходит замыкание между проводами. Это может привести к возникновению искр и огня. Автомат для кондиционера контролирует электрический ток и быстро отключает питание, если обнаруживает короткое замыкание. Это обеспечивает безопасность эксплуатации и защиту от возможных аварий и повреждений.
Удобство и надежность:
Установка автомата для кондиционера обеспечивает простоту и удобство в эксплуатации системы кондиционирования воздуха. Он автоматически контролирует и регулирует электрический ток, освобождая вас от необходимости постоянно следить за нагрузкой на систему. Кроме того, автоматическое отключение при перегрузке или коротком замыкании помогает уберечь кондиционер от повреждений и продлить его срок службы.
В итоге, автомат для кондиционера играет важную роль в обеспечении безопасности и надежной работы системы кондиционирования воздуха. Он защищает электрическую сеть от перегрузок и коротких замыканий, обеспечивает удобство эксплуатации и продлевает срок службы кондиционера. Поэтому при выборе кондиционера не забывайте об установке автомата, чтобы обеспечить надежную и безопасную работу системы.
Какой автомат поставить на кондиционер
Автомат служит для защиты провода, который в свою очередь подбирается под мощность кондиционера
Важно при этом учитывать именно мощность потребления устройства, а не мощность охлаждения (холодопроизводительность). Многие не понимают разницы между этими характеристиками, из-за чего на просторах интернета можно найти много неверной информации
Две основные защитные функции автомата
- защита от КЗ (короткого замыкания). Если произойдет замыкание, то автомат любого номинала сработает на отключение;
- защита от нагрева провода. Чтобы защитное устройство в этом случае правильно срабатывало, необходимо наиболее точно подобрать его номинал (ток). Если номинал автомата будет слишком мал, то он будет постоянно выключаться. Если номинал будет превышен, то прибор не сможет защитить кабель в случае его перегрева (может произойти возгорание).
Какой автомат ставить на кондиционер
Давайте рассмотрим данный вопрос на примере с медными проводами, т. к. другие материалы в настоящее время практически не используются.
Важно: Первое, что нужно знать, это потребляемую мощность кондиционера (при этом желательно учитывать максимальный пусковой ток). С учетом этой мощности подбирается сечение провода
А уже под его сечение подбирается защитное устройство.
Расчеты и практика показывают, что для сплит-систем мощностью потребления до 2 кВт («семерки», «девятки», «двенадцатые», восемнадцатые») вполне достаточно проводов сечением 1,5 мм. кв. Для «двадцать четвертого» и «тридцать шестого» (однофазного) лучше использовать жилы сечением 2,5 мм. кв.

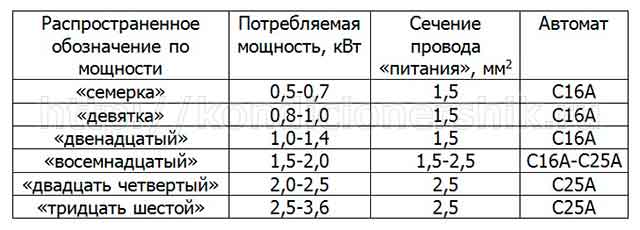

Для удобства и наглядности представим эти значения в виде таблицы.
Как видно, для бытовых кондиционеров обычно используются всего два сечения проводов, под которые требуются соответствующие автоматические выключатели. В интернете можно найти рекомендации по выбору более низкого номинала, но мы не рекомендуем этого делать. Дело в том, что указанный прибор наверняка «защитит» соответствующий кабель, а меньший номинал может преждевременно срабатывать.
Латинской буквой перед числовым значением указывается характеристика автомата. Чаще всего в бытовых условиях используются автоматические выключатели категории «C», которые «выдерживают» умеренные пусковые токи и отлично подходят для кондиционеров. Если выбирать, например, автоматы с характеристиками A или B, то они могут срабатывать при пуске компрессора.
Если вы только планируете установку кондиционера на этапе ремонта, то вам, возможно, потребуется предусмотреть для него «трассу» и узнать размеры внутреннего блока.
Виды автоматов для кондиционера
Для безопасной и надежной работы кондиционера необходимо установить автоматический выключатель (автомат) на его электропитание. Автомат обеспечивает защиту от перегрузки и короткого замыкания электрической сети, предотвращая повреждение оборудования и возможные пожары.
Существует несколько видов автоматических выключателей, которые могут быть использованы для кондиционера:
УЗО (устройство защитного отключения) — это автоматический выключатель, который обеспечивает защиту от электрического удара при возникновении утечки тока. УЗО отключает электропитание кондиционера, если обнаруживает неравномерность тока или его утечку
Это особенно важно для безопасности при работе с водяными или заземленными оборудованиями.
Автоматический выключатель без дифференциальной защиты — предназначен для защиты от перегрузки и короткого замыкания. Он автоматически отключит электрическое питание, если ток превысит установленное значение или возникнет короткое замыкание
Этот тип автомата не обеспечивает защиту от утечки тока и может быть использован, если в системе установлен УЗО.
Автоматический выключатель с дифференциальной защитой — это комбинированный автомат, который обеспечивает защиту от перегрузки, короткого замыкания и утечки тока. Он автоматически отключит электропитание, если ток превысит установленное значение, возникнет короткое замыкание или обнаружится утечка тока. Автомат с дифференциальной защитой является наиболее надежным и безопасным вариантом для кондиционера.
При выборе автомата для кондиционера необходимо учитывать его номинальный ток, который должен соответствовать суммарной нагрузке кондиционера и других потребителей на электрическую сеть. Номинальный ток автомата должен быть не меньше, чем максимальный ток, указанный на паспорте кондиционера.
Нет смысла отдельно защищать каждую розетку
Во-первых, это дорого, а во-вторых, непрактично. Обычные розетки предназначены для различных мелких бытовых приборов, их лучше объединять в группы, защищенные одним автоматом.
Если какое-то оборудование вдруг сломается, вы сразу это увидите. Например, если чайник коротит, то при нажатии на кнопку напряжение пропадет и сразу будет понятно, в чем причина.

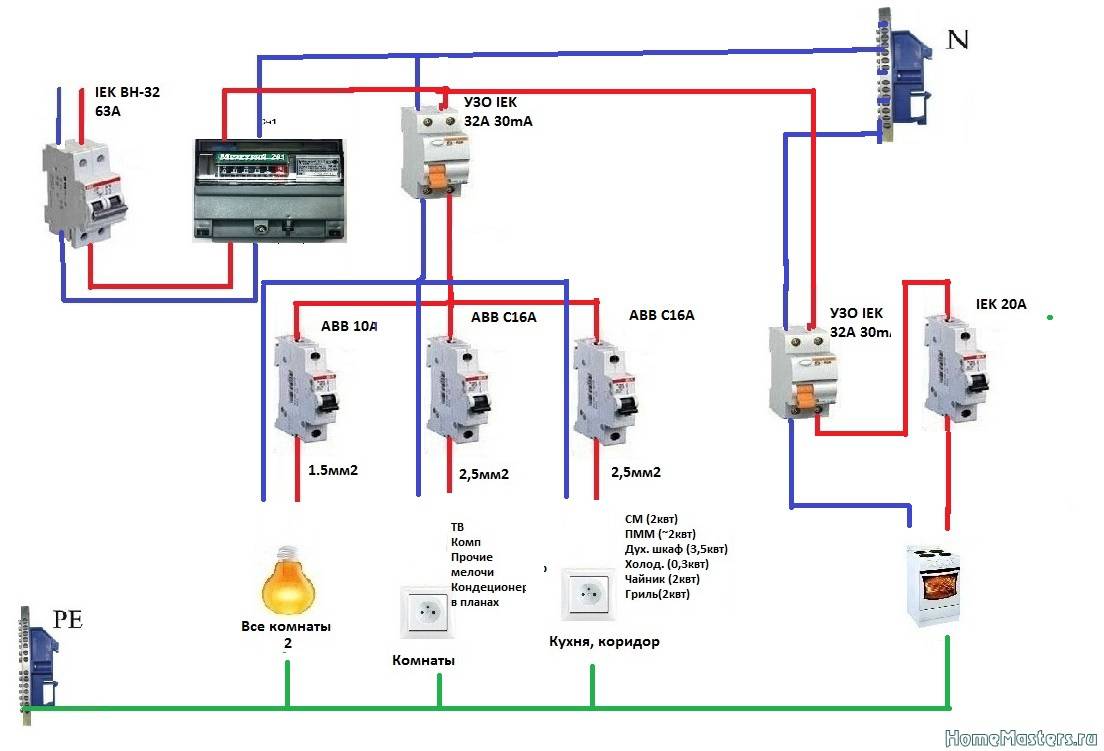

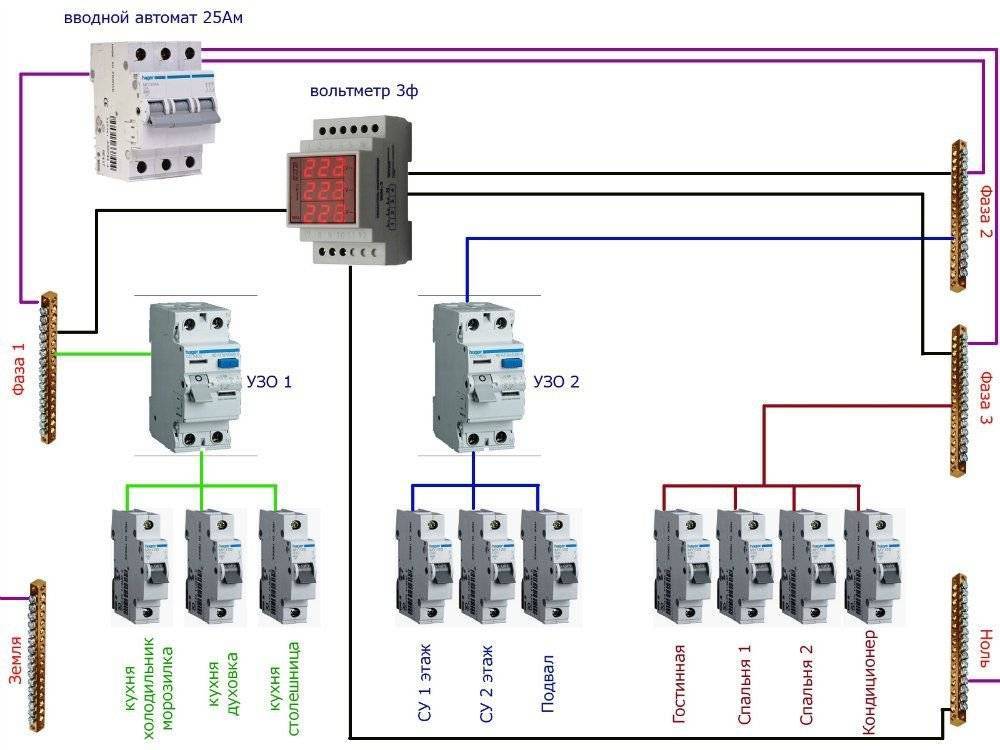

По требованиям РЭС в частном доме или квартире должен быть хотя бы один автомат. Но для большей безопасности лучше использовать выборочный метод и настроить многоуровневую защиту:
- I уровень: группы розеток, освещение, отдельные потребители;
- II уровень: вводный АВ.
«Особые» розетки чаще всего подключаются к общим группам. Тогда будет три уровня избирательности:
- I уровень: потребитель (котел, плита и т.п.);
- II уровень: выпускная группа;
- Уровень III: вход.
Единственная разница в том, что группа сокетов должна принимать большее значение, так как это увеличивает потребление энергии в пиковые моменты.
В дополнение к машине сеть должна быть защищена от утечек как минимум одним автоматическим выключателем защиты от замыканий на землю. Почему бы в таком случае не купить и не установить дифференциальный автомат (сочетающий в себе УЗО и автоматический выключатель) на отдельные розетки).
Расчет потребляемой мощности и затрат на электроэнергию
Исходя из тока, потребляемого кондиционером, можно решить, можно ли его подключить к обычной розетке или необходимо провести в щит управления отдельным кабелем. В современных домах кабели и розетки рассчитаны на токи до 16 А, но если дом старый, максимальный ток не должен превышать 10 А.
Для безопасной работы общей системы потребляемый ток должен быть на 30 % ниже потребляемого максимально допустимое значение, т.е к розетке можно подключаться, если рабочий ток не превышает номинальной мощности (следует отметить, что холодопроизводительность кондиционера при такой потребляемой мощности находится в пределах 4,5-9 кВт).
Точное значение потребляемой мощности кондиционера и рабочий ток указаны в каталоге. Поскольку мы не знаем, какую модель выбрать, мы рассчитываем эти параметры, исходя из средней ERR.
Если мы знаем потребление энергии, мы можем рассчитать затраты энергии. Для этого нужно определить среднее время работы кондиционера в сутки при определенной мощности, например 2 часа при 100%, 3 часа при 75%, 5 часов при 50% и 4 часа при 25% (это режим работы обычно слишком жаркая погода).
Затем вы можете определить среднее потребление энергии в день и умножить его на количество дней в месяце и стоимость, чтобы получить стоимость электроэнергии, используемой в месяц. Среднесуточное энергопотребление кондиционера зависит от заданной пользователем температуры, погодных условий и других факторов, которые сложно учесть, поэтому наш расчет может быть не очень точным.
Если вы выбрали конкретную модель, вы можете проверить предполагаемое энергопотребление (подробнее см в разделе «Энергопотребление»).

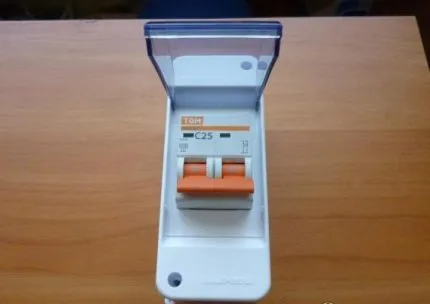

Автоматический выключатель
Данное защитное устройство в обязательном порядке должно быть установлено в электрощите, к которому будет подключен кабель от кондиционера.
Автоматический выключатель защищает аппаратуру от короткого замыкания и перегрузки по току, а для владельца квартиры он становится защитой от:
- пожаров;
- ударов электрическим током;
- неисправности электропроводки.
В отличие от своего предшественника – предохранителя, который нужно было менять каждый раз после срабатывания, «автомат» можно просто включить и использовать многократно.
Автоматические выключатели выпускаются на различные номинальные значения тока срабатывания: 6 А, 10 А, 25 А и более. Для того чтобы определить, какой автомат ставить на кондиционер, необходимо найти значение потребления тока в техпаспорте для данной модели или вычислить его самостоятельно, разделив мощность прибора на напряжение в сети (220 В). Полученное значение необходимо умножить на 1,5, поскольку пусковой ток компрессора выше номинального.
Подключение автоматического выключателя производится в электрощите. Как правило, на линию кондиционера устанавливают либо однополюсный выключатель в разрыв фазного провода, либо двухполюсный, который способен отключить одновременно фазный и нулевой провод. Последний вариант считается более безопасным.
В отличие от автомата, устройство защитного отключения (УЗО) срабатывает не на короткое замыкание, а на утечку тока, которая происходит в случае пробоя изоляции или отсоединения одного из проводников и попадания его на корпус электроприбора. В этом случае человек, прикоснувшийся к проводнику, находящемуся под напряжением, может получить серьезную травму или ожог. Однако установленное в сети УЗО моментально срабатывает даже при малых утечках (10 мА или 30 мА, в зависимости от номинальной мощности потребителя), которые не являются опасными для человека.
По своему внешнему виду устройство защитного отключения похоже на автомат и может быть как двухполюсным, так и четырехполюсным. УЗО на кондиционер подключается в электрощите после счетчика и может защитить не только отдельную линию сплит-системы, но и остальные выводы, в случае подключения нескольких автоматических выключателей через одно УЗО. При этом само устройство необходимо защитить от короткого замыкания вводным автоматом.
Особенности подключения к электросети
Включение с повышенными пусковыми нагрузками и током — главные характеристики такого оборудования, как кондиционер. Поэтому при подключении устройств к сети не обойтись без соблюдения некоторых дополнительных требований:
- Максимум мощности для устройств — несколько киловатт.
- Сечение у кабеля для проводки в доме — минимум 2,5 кв. мм, а 4 кв. мм — необходимый минимум для большинства современных сплит-систем.
- Другие потребители с высокой мощностью отсутствуют на той же ветке, через которую подключают кондиционеры.
- Защитные автоматы с номинальным током до 20 А обязательны для такой линии подключения приборов.
Допустимы ситуации, когда кондиционер подключают временно – до того, как будет налажена нормальная инфраструктура с оптимальными характеристиками.
Требования
Электрическая схема для приборов промышленного и производственного назначения отличается от таковой для монтажа кондиционера, у которого планируют только бытовое использование. В первом случае без трехфазных сетей обойтись нельзя. Бытовым приборам для нормальной работы достаточно одной фазы.
Розетка становится необходимым стандартом для подключения бытовых устройств
Важно не забывать о подготовительных работах и соблюдении нормативов
Подключение к розетке
Питание разрешается организовывать через стандартные розетки. Вилки со шнурами дополняют заводскую комплектацию любых видов оборудования, но у климатических видов техники есть некоторые отличия от другой техники, даже холодильников и телевизоров. Поэтому стоит заранее позаботиться об обустройстве электрических линий.
800–1800 Ватт потребляет большинство непроизводственных кондиционеров стандартного типа. Такое оборудование без проблем работает от простой штепсельной розетки с номинальной нагрузкой от 16 А.
Такие розетки нельзя выбирать для сплит-систем, которые предназначены для охлаждения огромных площадей. Приспособление просто не выдерживает нагрузки, поэтому нужно опираться на мощность устройства, делая выбор в том или ином случае.
При выборе места для монтажа необходимо учитывать сразу нескольких параметров:
- уровень мощности оборудования;
- места, где расположена другая техника;
- проводку с определенной толщиной сечения;
- планировку комнаты с ее особенностями.
Отдельно стоит вспомнить об автомате от перегрузки, возможности изменении схемы прокладки кабелей и суммарной нагрузке на выбранную линию.
Большая часть кондиционеров выпускается со шнурами длиной от 1 метра. Чем меньше расстояние от розетки до кондиционера, тем лучше. В противном случае провода тянутся через всю комнату, от чего внешний вид помещения страдает.
Рекомендуют избегать соединений на большое количество ступеней. Хорошо, если расстояние между потолком и розеткой будет не меньше 15 сантиметров. Минимум 50 сантиметров нужно на расстояние между любыми заземленными устройствами из металла и местом вывода электросети. Провод дополнительно защищают изоляцией.
Подключение кондиционера к щиту
Прямое соединение кондиционера с сетью никто не исключает. Для этого выбирают такой же кабель, что и при стандартном варианте. Прокладывают материал заранее в штробе, которая была подготовлена отдельно. На конце кабелей оставляют небольшой запас по длине, чтобы избежать возможных неприятностей.
Во время установки внутреннего блока кондиционера снимают лицевую панель и отвинчивают винты, которые придерживают крышку клеммной коробки. Эта часть конструкции достается. Конец кабеля пропускают через специальное отверстие. Потом изделие зачищают, подключают к специальному клеммному блоку:
- Клемма L — жила с изоляцией белого цвета.
- Клемма N — синяя жила.
- Клемма со знаками или маркировкой PE — желто-зеленая жила.
Остается только закрыть крышку и прикрутить винты, после чего панель закрывается.
