Розетка для кондиционера: расположение, подключения и монтаж

Можно ли подключить кондиционер к обычной розетке

Все бытовые приборы рассчитаны для питания электричеством через штекер (вилку). Учитывается максимальная нагрузка, которая зависит от материала и сечения проводки, конструкции.

При выборе подключения в розетку или в щиток нужно учитывать следующие факторы:

Суммарная пиковая нагрузка на линию электросети. Учитываются все подключенные приборы.
Возможность изменения схемы прокладки электропроводки. Это делают во время ремонта.
Наличие автомата от перегрузки.
Конструкция кондиционера. Для сплит-систем наружный блок коммутируют напрямую к электрощиту, внутренний можно подключить через розетку.

Для промышленных моделей с большой мощностью обязательно подключение без розетки напрямую к распределительному щиту, прокладывается отдельный кабель.

Где лучше всего установить розетку?

Поскольку стандартная длина электропровода кондиционера составляет 1-1,2 м., то можно продумать место под монтаж розетки таким образом, чтобы по максимум исключить провисание электрокабеля. Необходимо обдумать это на стадии проведения отделочного ремонта в квартире (доме), так как после придется штробить стены или обдумать место проводки накладного короба.

Важно! Электророзетка для простого кондиционера имеет стандартные размеры и практически ничем не отличается от всех других электророзеток в доме. Но место ее установки продумывается заранее на стадии отделочного ремонта.

Зачастую владельцы кондиционеров подключают их в ближнюю розетку, а при малой длине кабеля используют «переноски» и тройники

Такой способ актуален, но только для неинверторных сплит-систем без возможности регулировки производительности

Зачастую владельцы кондиционеров подключают их в ближнюю розетку, а при малой длине кабеля используют «переноски» и тройники. Такой способ актуален, но только для неинверторных сплит-систем без возможности регулировки производительности.

Розетку лучше всего расположить таким образом, чтобы она была «спрятана» между корпусом устройства и ближайшей стенкой. Если данный вариант выполнить не удастся, то розетку лучше смонтировать сбоку или внизу от оборудования. Монтаж сверху нецелесообразен, так как придется сдвигать устройство вниз, ниже установочных параметров.

Общие правила при выборе места для розетки

Выбор окончательного места под розетку осуществляется с учетом следующих факторов и параметров:

Мощность кондиционера.
Наличие и расположение всех остальных электроприборов.
Толщина кабелей электропроводки.
Планировка и интерьер комнаты.

Любые предметы интерьера не должны стать препятствием для доступа кабеля к розетке. Кроме того, запрещается монтаж розетки вблизи газопроводов, должно соблюдаться расстояние не меньше 1 м.

Кроме того, важны следующие факторы:

Розетка должна быть смонтирована на электросети, которая рассчитана на все потребители в комнате. То есть кондиционер не должен привести к перегрузке сети.
Электросхема должна позволять внесение изменений.
Система должна быть оснащена общим предохранительным автоматом на случай короткого замыкания.

Все металлические элементы в комнате, такие как радиаторы, водопроводные конструкции и теплоснабжение, должны отстоять от розетки не менее чем на 0,5 м. Провода электросети изолируются.

Если модель обладает большой мощностью, то ее можно подключить напрямую к распределительному щиту. В этом случае выводится отдельный кабель. Что касается наружных блоков сплит-систем, то они почти всегда подключаются к распредщиту напрямую дополнительным кабелем. Внутренний блок, в свою очередь, может быть включен в настенную розетку.

Использование отдельного автомата отключения и отдельной линии позволяет реализовать следующие преимущества при дальнейшей эксплуатации:

В случае короткого замыкания из общей электросхемы будет «выключен» только кондиционер, все остальные приборы будут работать в штатном режиме.
В случае проводки отдельной питающей линии не придется высчитывать нагрузку под конкретную модель кондиционера.
Отдельная линия может быть дооснащена дифзащитой и СУП – это полностью обезопасит эксплуатацию кондиционера для владельца, так как будет исключено замыкание на корпус.

Важно! Розетка в обязательном порядке должна иметь заземление – контакт, обеспечивающий связь электроприбора с землей. Это снизит напряжение устройства и в случае пробоя отведет электрический заряд. Кроме того, если в розетке используются алюминиевые провода, то их лучше сменить на медные

Кроме того, если в розетке используются алюминиевые провода, то их лучше сменить на медные.

Что касается подбора розетки под кондиционер, то на этом все. Мы предоставили все необходимые сведения, которые позволят выбрать и установить безопасную, качественную и надежную розетку в максимально подходящем месте.

Первый способ

Прежде, чем приступить к подключению изделия к сети, необходимо проложить кабели от испарителя к наружному модулю:

прокладываем провод, который будет соединять два блока;
проводим отдельную линию к электрощитку для мощных систем, в состав которой входит кабель и автомат защиты от перегрузки;
средней мощности устройства подключаются напрямую через обыкновенную розетку.

Последний вариант для подключения кондиционера применяют в определенных случаях:

мощность изделия невелика;
климатическая система оконного или мобильного класса;
в квартире установлена сеть достаточной мощности;
временное расположение агрегата;
к этой линии нельзя подсоединять другие бытовые приборы.

Надо учитывать, что работа кондиционера происходит на разных режимах, мощность его варьируется от минимума до максимального значения, поэтому на линии подключения обязательно устанавливается отдельная защита.

Каждый производитель перед отправкой изделия в продажу прикладывает к ней инструкцию, в которой вложены:

схема работы изделия;
принципиальная схема подключения — общая;
электросхема подсоединения внешнего и внутреннего блока.

Имеется аналогичная информация и на поверхности корпуса выносного блока и крышке испарителя, но она наносится изнутри. Это существенно упрощает самостоятельное подключение любой системы кондиционирования в домашних условиях.

Под лицевой панелью испарителя есть специальная коробка, где расположены клеммы для подключения проводки — этот блок кондиционера или сплит системы всегда монтируется внутри помещения.

Провода от испарителя подсоединяют к контактам наружного блока, ориентируясь по нумерации, свободные жилы тщательно изолируются специальной лентой. Принципиальная схема поможет правильно во всем разобраться. Перед подключением системы кондиционирования надо проверить изоляцию каждой жилы, чтобы потом нормальная работа кондиционера не была прервана коротким замыканием.

Существуют причины, которые не допускают подключение любой системы кондиционирования к электрической сети квартиры или загородного дома:

старая проводка, где использовалась алюминиевая проволока;
сечения проводов слишком маленькое — они не выдержат нагрузки;
состояние проводки требует срочную ее замену;
нет качественного заземления, элементарной защиты от перепада напряжения.

Системы кондиционирования — довольно нежные устройства, поэтому их надо подключать только к исправной электросети, чтобы не тратить семейный бюджет на очень дорогой ремонт.

Расположение

Рассмотрим вариант подключения кондиционера, когда розетку делать возможно возле самой сплит системы, т.е. в районе потолка. Это или укладка проводов в стене, или прокладка в кабель-канале.

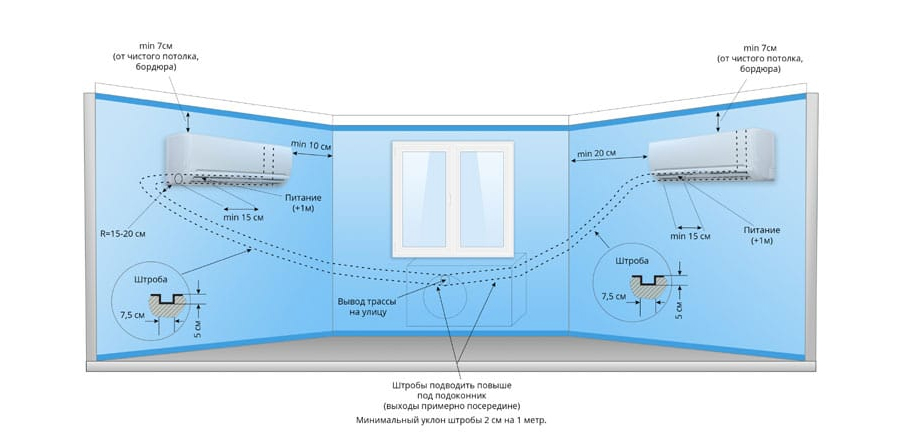

Высота

Расположение точки питания кондиционера по высоте будет подчиняться следующим правилам:

пользоваться розеткой, находящейся на небольшом расстоянии от потолка будет удобно и безопасно (рядом нет мешающей мебели и других предметов интерьера, нет повышенной влажности и т.д.);
розетки под кондиционер не будет видно, а само место соединения будет спрятано.

Это даст большее удобство использования и хорошо совмещается с эстетикой.

Монтаж розетки

Делать точку питания кондиционера под потолком можно двумя способами:

при помощи штробления стен, прокладки в них провода и установки розетки в установочную коробку;
при помощи монтажа питающего кабеля в кабель-канал и монтажа туда же самой розетки.

Кабель-каналы безопасны и удобны при монтаже, но они будут хорошо видны на стене. Данный вариант соединения с сетью кондиционера можно назвать эстетичным с натяжкой. Однако штробление стен не всегда допустимо, к примеру, в некоторых многоэтажных квартирах, и точно такой метод будет более дорогостоящим и трудоемким.

Порядок установки

Самым верным решением подключения кондиционера к сети 220В является использование отдельной линии питания. Это особенно актуально, если вы устанавливаете сплит систему повышенной мощности и производительности. Такую линию можно защитить автоматом. При таком подходе можно делать любой вариант монтажа прокладки кабеля, который будет вам удобен или допустим.

Сама розетка устанавливается в подъемную коробку на распорные лапки (стандартный вариант старого образца), или при помощи винтового соединения. Предварительно она соединяется с проводами. Окончательный монтаж заканчивается установкой рамки и лицевой панели.

В случае использования кабель-каналов, розетка непосредственно устанавливается в гнездо канала, специально отведенное для установки электроустановочных изделий.

Как спрятать розетку сплит-системы?

Кондиционер можно подключить к сети питания таким образом, чтобы это было совсем незаметно при взгляде на него. Для этого точку питания качественно прячут или декорируют. В последнем случае такой вариант соединения может выглядеть следующим образом:

точка питания прячется в мебели, расположенной рядом, при этом в самой мебели делается незаметный вырез, прикрытый декором;
в объемной картине на стене под потолком;
в эстетичных открытых полках, куда еще могут устанавливаться предметы интерьера и декора;
в виде небольшого красивого шкафчика с дверью;
в виде блока гипсокартона эстетично оформленного;
используется плоская розетка, но это все равно останется заметным вариантом;
другие варианты на ваш вкус.

Точку питания можно оформить под стиль оформления интерьера и в тех же самых цветовых решениях. Может получиться очень оригинально.

Варианты подключения кондиционера к сети

Проведение питания для кондиционера предполагает два варианта исполнения, двухжильный обычный провод с фазой и нулем, а также трехфазный провод, предполагающий еще и контур заземления. Мы рекомендуем вам устанавливать розетку и провода с контуром заземления. Это особенно актуально, если речь идет о производительном климатическом оборудовании.

Общие правила при выборе места для розетки

При выборе места для монтажа индивидуальной розетки нужно учитывать мощность климатического оборудования, расположение остальных технических устройств в помещении, толщину сечения электрической проводки и специфику планировки комнаты.

Техника и мебель не должны стать препятствием для подключения бытового кондиционера к розетке. Также перед розеткой не стоит ставить растений и цветов, ведь их приходится часто поливать, а потому существует риск случайного разлива воды и попадания ее в разъем.

Монтировать розетку рядом с газопроводами запрещено. В идеале расстояние между газовыми трубами и местом вывода электросети должно быть не менее полуметра.

Помимо этих параметров нужно учитывать и другие факторы:

суммарную нагрузку на выбранную линию электросети с учетом всех подключенных электрических приборов;
возможность изменения схемы прокладки кабелей;
наличие в доме автомата от перегрузки и т.д.

Шнур кондиционера чаще всего имеет длину до метра, поэтому розетку нужно установить максимально близко к аппарату (в идеале она должна располагаться на уровне монтажа корпуса устройства). Ведь в противном случае придется тянуть удлинители через всю комнату, что может негативно сказаться на интерьере.

Помимо этого удлинители и адаптеры – это лишние соединения и дополнительные контакты, поэтому производители климатического оборудования рекомендуют избегать подобного многоступенчатого соединения.

Из-за этого расстояние от потолка до вывода электрической сети обычно не превышает 30 см, поскольку сам кондиционер закрепляется высоко под потолком. При этом расстояние между розеткой и потолком не должно быть меньше 15 см.

Но в любом правиле есть исключения. К примеру, если в комнате установлен очень широкий багет (потолочный плинтус), то розетку придется опускать ниже от потолка.

Если розетку не получается оборудовать под потолком, и ее монтируют в нижней части стены, то устанавливать ее слишком низко тоже не стоит. От того, на какой высоте от пола расположена розетка для кондиционера, зависит удобство эксплуатации помещения.

Эксперты советуют делать ее на высоте 10-15 см, ведь тогда при мытье пола вода не будет попадать в разъем. Но в большинстве случаев розетки в квартире расположены намного выше.

По европейскому стандарту они устанавливаются на высоте в 30 см от пола, а по российскому стандарту (он остался еще с советских времен) – в 90 см. Расстояние между розеткой и откосом окна должно составлять не менее 10 см, а между розеткой и ближайшей стеной должно быть хотя бы 20 см.

Все заземленные металлические элементы (батареи, трубы теплоснабжения, водопроводные трубы и т.д.) должны располагаться от места вывода электросети на расстоянии не менее 50 см. Также от труб отопления электрический провод дополнительно защищают изоляцией.

Промышленные модели с большой мощностью коммутируются к распределительному щиту напрямую. Для этого в помещении прокладывается дополнительный кабель. Также напрямую к электрощиту подключают наружный блок сплит-систем. Шнур внутреннего блока может быть подключен к обычной розетке внутри помещения.

Наличие отдельной линии и отдельного автомата при подключении климатического оборудования имеет ряд преимуществ:

В случае поломки кондиционера и короткого замыкания на линии остальные электроприборы будут работать в стандартном режиме.
Если есть отдельная линия, можно установить кондиционер любой мощности, не высчитывая общую нагрузку на проводку.
Наличие отдельной линии дает возможность установить дополнительную дифзащиту и СУП. Это актуально в том случае, наружный блок кондиционера доступен для прикосновения.

Вне зависимости от места установки кондиционерной розетки, она должна иметь заземление или дифференцированное реле. Заземление – это искусственно созданный контакт между электрическим устройством и землей, за счет которого снижается напряжение электроустановки.

Отсутствие заземления может привести к возникновению потенциала на корпусе и на всех металлических частях кондиционера в половину фазного напряжения из-за наличия фильтра по питанию. Производители любого климатического оборудования указывают в паспорте наличие обязательного заземления, поэтому им не стоит пренебрегать.

Также все тянущиеся от розетки электрические провода должны соответствовать нагрузке. Лучше всего выбрать надежные медные трехжильные провода белого, синего и желто-зеленого цвета (фаза, ноль и заземление), поскольку алюминиевые имеют меньший показатель электропроводности. Если розетка имеет алюминиевые провода, их лучше заменить на медные.

Лучше всего брать провода с сечением около 2,5 мм 2 . Если сечение проводов слишком маленькое, они не выдержат нагрузки.

Что делать, если розетка от кондиционера перегревается

Основная причина нагрева – плохой контакт с проводами. Это может происходить в вилке или розетке. Для проверки первого варианта подключите любой электроприбор, схожий по мощности с кондиционером. Например – электрочайник.

Если в процессе нагрева воды повышение температуры на поверхности точки подключения электричества нет, проблема в вилке (штекере). Ее нужно разобрать, проверить контакты, в случае надобности подтянуть винты. Альтернатива – полная замена вилки.

Другие причины перегрева:

Есть зазор между вилкой и контактами во время включения. Это приводит к нагреву металла.
Недостаточно плотно зафиксированы провода в разъемах. Докрутите винты до упора.
Перегрузка по мощности, неправильно выбрана электропроводка или устройство электросети.
К одному источнику электропитания подключено несколько устройств. Запрещено включать в одну точку несколько электроприборов с большой мощностью.

При обнаружении перегрева обесточьте квартиру, отключите подачу электроэнергии в центральном щите. Проверьте отсутствие электричества с помощью индикатора или мультиметра. После этого можно разобрать корпус. Визуально проверьте контакты электропроводки, надежность их подключения к клеммам.

При наличии механических повреждений в корпусе или элементах нужна замена. Если нет запасной розетки, провода изолируются отдельно друг от друга

В качестве меры предосторожности можно временно установить старый корпус до покупки и монтажа нового

Важно: если нет опыта работы с электросетями, замены их компонентов, пригласите специалиста. В случае неправильного подключения возникнет вероятность короткого замыкания, и как следствие – возгорание

Правила подключения к сети

Существуют разные способы подключения кондиционеров. Выбирать их нужно в зависимости от параметров сети, индивидуальных условий:

С привлечением распределительной коробки. Новая точка питания в комнате подключается в распределительной коробке там же, где будет установлена сплит-система. Если решено включать прибор через коробку, вилка, электророзетка будут не нужны. Сложности с таким вариантом возникнут, если суммарная мощность приборов комнаты выше, чем может выдержать сеть. Безрозеточный метод подразумевает наличие очень надежных контактов соединения проводов при помощи качественных клемм. В силу ряда неудобств такой способ подключения применяется редко, обычно для включения прибора используется шнур с вилкой, розетка. Если распределительная коробка находится далеко от будущего места кондиционера, можно подключать розетку при помощи шлейфа от расположенной рядом другой электроточки.
Скрытый способ включения. Поскольку при данной методике нужно штробить стены, имеет смысл применять ее на этапе ремонта квартиры. При помощи перфоратора нужно сделать желоба в стене, уложить провода в полученные отверстия. Один конец провода присоединяют к распределительной коробке, второй — к штепсельной электророзетке. Затем все дырки нужно аккуратно заделать, заштукатурить, выполнить чистовую отделку. Розетку делают непосредственно рядом с кондиционером, включать его будет очень удобно. Провода при скрытом способе совсем не заметны, подключение надежное, безопасное. Ни один внешний фактор не сможет вызвать проблем с проводкой.
Открытый способ включения. Если возможности делать скрытую проводку нет, остается один вариант — проводка открытая. Обычно ее выполняют, если ремонт в помещении уже закончен. От распределительной коробки кабель прокладывают по стене непосредственно до кондиционера. Его пускают по плинтусу с кабель-каналом, монтируют настенный кабель-канал (это нужно для придания более эстетичного вида помещению). При желании, кабель можно закрепить мелкими гвоздиками без кабель-канала.

У самого кондиционера есть 2 блока — внешний, внутренний. Внешний блок специалисты устанавливают за пределами дома, внутренний — в комнате. Блок, который находится вне помещения, питается от внутреннего, последний включается в сеть. Оба шнура всегда идут в комплекте с устройством, розетку нужно покупать самостоятельно. Для соединения обоих блоков делают следующее:

снимают декоративные панели;
удаляют защиту клемм;
демонтируют фиксаторы кабелей;
вводят кабели в предназначенные отверстия;
кончики кабелей очищают от оплетки, фиксируют клеммами;
возвращают на прежнее место декоративные панели.

После устройство можно включать в сеть, пользоваться им. Правильный монтаж, обеспечение нужных параметров сети — это гарантия комфортного использования сплит-системы.

Как спрятать розетку сплит-системы?

Розетки для кондиционера обычно находятся на виду. Их не нужно заставлять мебелью или техникой, но иногда они способны нарушить общую дизайнерскую концепцию всего помещения.

Это касается даже современных плоских розеток, которые лишь слегка выступают на стене, что и говорить об обычных «пузатых» моделях. В этом случае дизайнеры идут на небольшие уловки и маскируют розетки самыми необычными способами.

Эффектные выдвигающиеся розетки идеально подойдут для жилых помещений, выполненных в современном стиле (хай-тек, модерн, готика и т.д.)

К примеру, розетка монтируется в полку, на которой стоит климатическое оборудование, скрывается в объемной картине рядом с кондиционером или изготавливается в виде блока, выдвигающегося из стены при нажатии. Последний вариант подойдет в том случае, если кондиционер лишь иногда будет подключаться к электропитанию.

Также сегодня выпускаются розетки с крышками (откидывающимися и выдвижными). Эти крышки можно дополнительно декорировать, покрасить в яркий цвет или сделать их максимально незаметными.

Полка рядом с кондиционером, в которую спрятана электрическая розетка, может использоваться и по своему прямому назначению, т.е. на нее можно ставить книги или статуэтки

Если рядом с кондиционером есть шкаф, то розетку можно запрятать в него и оформить в виде выдвигающегося блока (сверху, снизу или сбоку). Также ее можно закрыть фальшь-панелью или карнизом.

Если климатическая техника имеет слишком длинный шнур, то его вместе с розеткой можно замаскировать с помощью нестандартного объемного блока из гипсокартона, выполненного в едином стиле интерьера.

Установка необычной картины неподалеку от кондиционера в спальне, холле или гостиной позволяет освежить интерьер любого жилого помещения

Также сегодня существуют и другие способы маскировки розеток. Их можно закрыть в небольшом шкафчике с дверями-купе или завесить откидывающимся зеркалом. Если позволяет стиль интерьера, то разъем можно разместить за небольшой декоративной дверцей. Такое решение будет интересно смотреться в интерьерах в стиле кантри, прованс, шале и т.д.

Розетку можно прикрыть искусственными цветами. В спальне или гостиной для маскировки разъема можно использовать принт, витражное панно или рисунок, чтобы он выглядел частью дизайнерской композиции.

В детской комнате электрическую розетку можно скрыть за выдвигающейся разноцветной панелью, интерактивной картой или какими-либо объемными моделями. К примеру, если ребенок увлекается Звездными войнами, то можно скрыть разъем за пластмассовой моделью Звезды Смерти или Сокола Тысячелетия.

Запрятать розетку для кондиционера в мини-шкафчик можно и в гостиной, и в коридоре, и в спальне, и в детской комнате

Обычно розетки для кондиционера скрываются так же, как и розетки для другой бытовой техники в комнате. Выбор того или иного способа маскировки зависит от особенностей дизайна помещения. Но сегодня некоторые архитекторы предлагают не прятать розетки и проводку к кондиционеру, а сделать их максимально открытыми.

Причем дизайн-концепция предусматривает использовать провода контрастных цветов (к примеру, на белой стене закреплять черные провода практически в центральной части стены). Если проводка кондиционера будет открытой, то и в установке скрытой розетки не будет никакого смысла, и эту деталь можно сделать яркой.

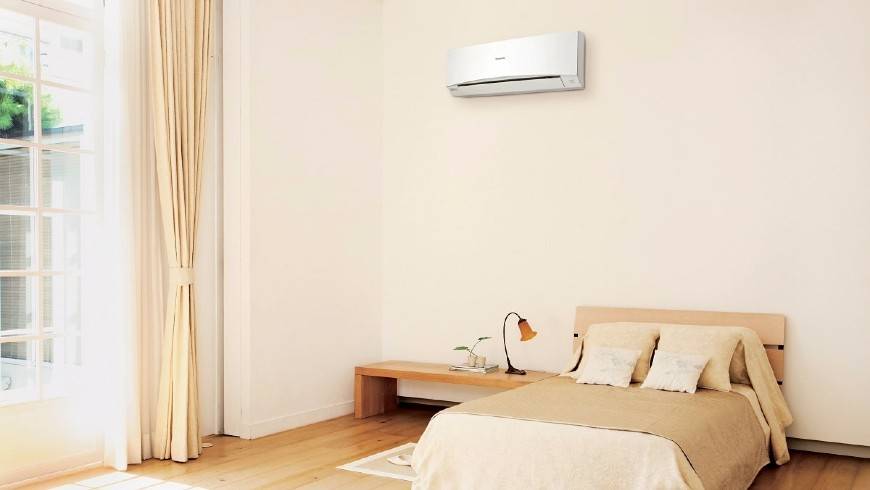

Размещение кондиционера в спальне

При размещении кондиционера в спальне всегда возникает дилемма: выбрать наиболее удобное место или красиво вписать модули в общий дизайн интерьера. Однако нужно соблюдать главное правило: исключить выдувание воздуха в направлении возможного пребывания человека.

Над кроватью

Это считается хорошим вариантом размещения, однако важно установить модуль не над изголовьем, а немного сбоку. Таким образом, поток воздуха будет собираться не над головой человека, а ближе к ногам. Кондиционер в спальне лучше всего устанавливать сбоку от кровати

Кондиционер в спальне лучше всего устанавливать сбоку от кровати.

Перед кроватью

Стена напротив кровати считается худшим местом для кондиционера, особенно в том случае, если блок располагается на одной оси с кроватью. В результате сильный поток будет дуть прямо на человека.

Над дверью

Можно повесить кондиционер над дверью. В этом случае блок не будет бросаться в глаза при входе в комнату. Если оставить открытой дверь, то прохлада распространиться и за пределы спальни. Единственным недостатком этого варианта является длинная фреоновая трасса.

Установка кондиционера в спальне над дверью требует проведения длинной фреоновой трассы.

Напротив двери

В этом случае громоздкое оборудование сразу будет бросаться в глаза, как только человек войдет в спальню. Поэтому такой вариант рекомендуется исключить.

Возле окна

Это одно из наиболее удачных мест для климатического оборудования. Агрегат можно разместить в любом месте возле окна и замаскировать шторами. При этом воздушный поток не будет попадать на человека.

Кондиционер возле окна – наиболее удачное расположение оборудования в спальне.
