Какой антенный кабель нужен для цифрового телевидения – Выбираем коаксиальный кабель

Кабель Cavel tv sat 50m: характеристики

Страна производитель материала – Италия, всемирно известная компания Cavel. Кабель состоит из центральной медной жилы толщиной 1 мм, усиленного экрана в виде фольгированных двух слоев, поверх которых наложена медная оплетка. Проводник снаружи покрыт диэлектриком и ПВХ. Готовое изделие применяется для передачи эфирного, кабельного, цифрового и спутникового телевидения. Кабели могут иметь некоторые отличия, например, в цвете и типе материала, наличии экранированного слоя.

В данном видео вы подробнее узнаете о данном кабеле:

Выделяют только два основных типа провода:

  • толстый с толщиной, равной 1 сантиметр в диаметре;
  • тонкий – 0,5 сантиметра.

Каждый тип продукции имеет свои плюсы и минусы. Утолщенный вид используется при необходимости передать высокочастотный сигнал на большое расстояние. Качество передающей информации нисколько не снижается в конечной точке. Следующим местом, где устанавливают такой кабель, является мощное оборудование. Единственным недостатком можно считать только неудобство при прокладке из-за его неспособности легко гнуться. Также этот вид кабельной продукции более дорогой.

Второй тип проводника самый распространенный, он имеет низкую стоимость, хорошо гнется и легко укладывается в каналы и желоба. Кабель можно применять во всех современных агрегатах и присоединять к линиям более крупного сечения. Наряду с этими свойствами, проводник не способен передать данные высокого качества на длительные расстояния. В итоге, информация в конечном пункте будет качества немного ниже.

ТВ-кабель Sat 703 Cavel: характеристики Данный тип продукции итальянского производителя также не отстает по популярности. Он обладает надежностью, прочностью и долговечностью. Основным элементом в конструкции кабеля является специальная центральная медная жила, с помощью которой разработчикам удалось добиться минимального значения затухания волн.

Кабель телевизионный sat 703-й прочен по своим конструктивным характеристикам. Основное направление, в котором используется проводник – телевидение. Он является основой коммуникаций для спутникового, кабельного и эфирного ТВ.

Материал прекрасно чувствует себя в природных условиях благодаря специфике изготовления наружной оболочки. Его можно прокладывать по стенам зданий и сооружений на креплениях или в специальных каналах. Неблагоприятные погодные условия, такие как снег, дождь, сырость, низкие температуры, обледенение никак не влияют на качество пересылаемых данных.

Высокий коэффициент экранирования – отличный плюс

Основные преимущества проводника:

  • повышенные электрические качества;
  • низкая степень затухания;
  • технология производства включает применение вспененного диэлектрика, способствующего высокому качеству передачи данных;
  • широкая область использования продукта;
  • оригинальный провод имеет хорошую гибкость;
  • высокая степень износостойкости;
  • возможность применения в неблагоприятных погодных условиях при температуре от – 30 до + 80 °С;
  • при прокладке на большие расстояния, потеря качества сигнала наблюдается только после 200 метров;
  • высокий коэффициент экранирования 80 дБ);
  • надежно защищен от попадания влаги внутрь проводника.

Чтобы отличить подделку от оригинального проводника, нужно взять и приложить к нему обычный магнит. Если кабель будет магнититься, это означает, что внутри присутствует стальная жила, которая свидетельствует о ненадежности продукта.

Виды

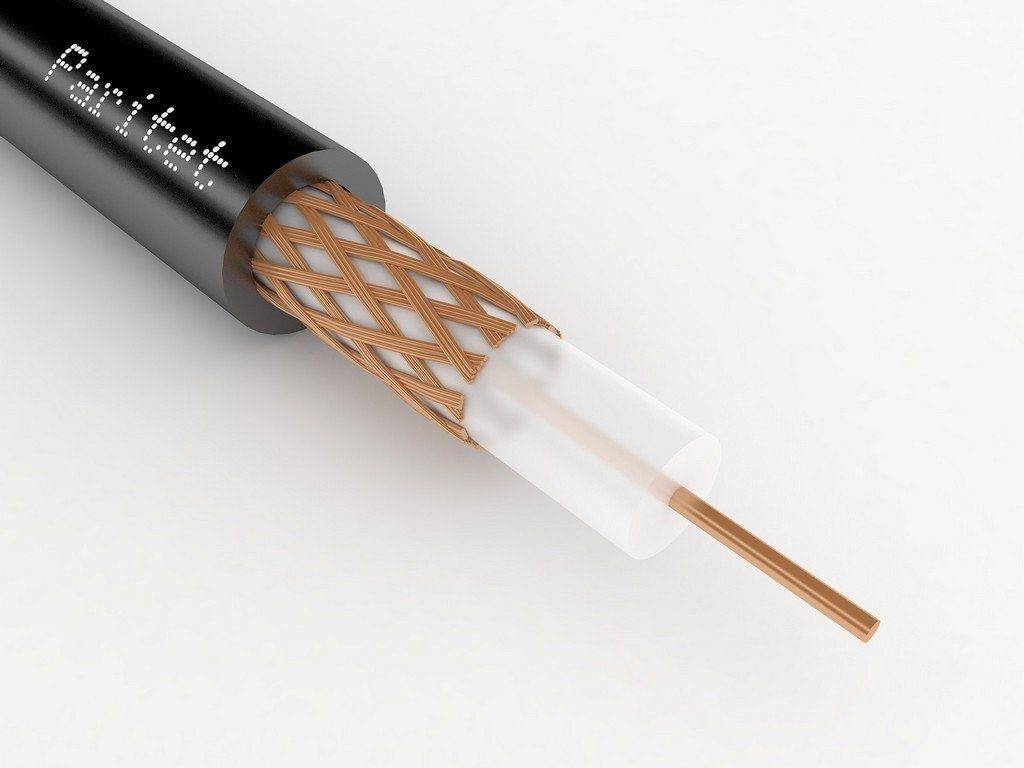

Коаксиальный кабель – самый распространенный тип для сооружения телевизионных сетей. Каждое ТВ устройство снабжено соответствующим разъемом. Обладает не самыми лучшими характеристиками. Отлично подходит для подключения домашних ТВ антенн к телевизорам.

Конструкция коаксиальных проводов такова, что элементы электромагнитного поля всегда находятся между проводниками, и полностью изолированы друг от друга. Это гарантирует абсолютную защиту от влияния внешних электромагнитных волн и исключает потери электромагнитного поля на излучение. Сигнал передается по внутреннему проводнику.

Это сэкономит вам много времени на ручную компиляцию списка. Однако, если вы не чувствуете себя готовым выполнять эту работу и пугаете то, что мы написали, просто позвоните ближайшему установщику. Любой дополнительный элемент, введенный в такую ​​установку, может только вызвать дальнейшее ухудшение передаваемого сигнала.

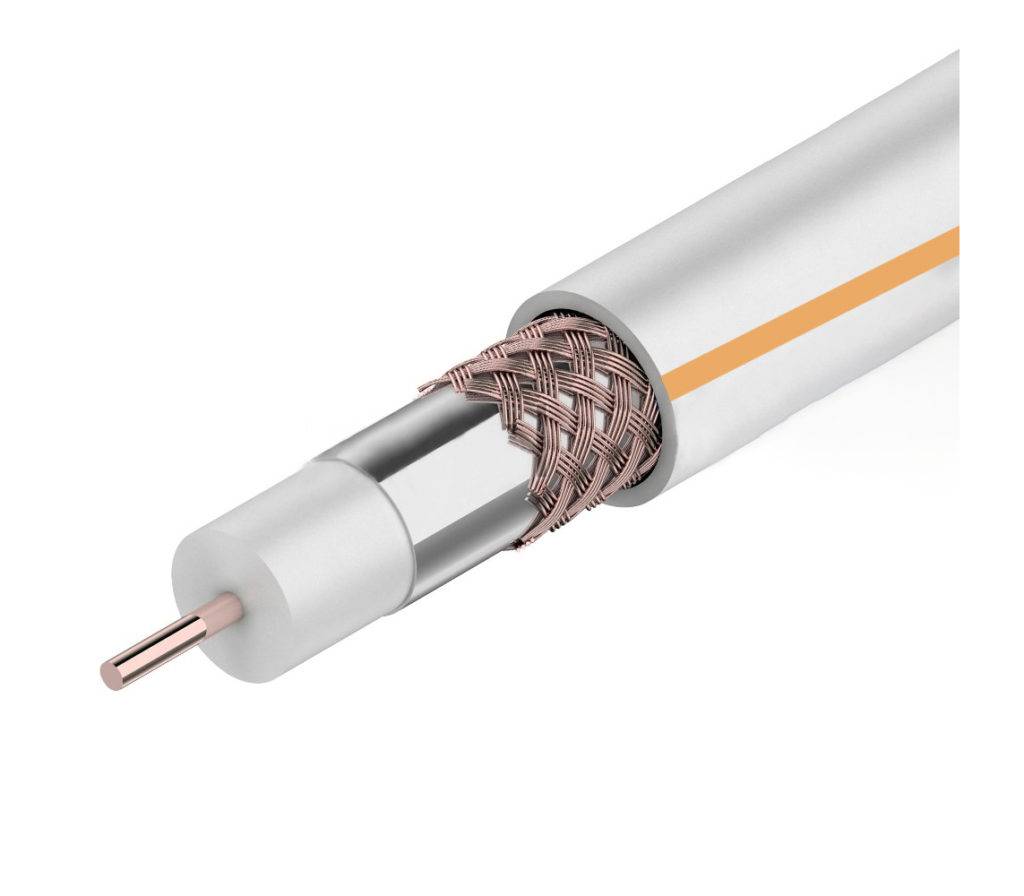

Коаксиальные кабели построены из нескольких компонентов, которые определяют их свойства и качество. Обычно они перечислены в спецификациях или непосредственно на кабеле. У нас не всегда есть возможность проверить их. Что еще хуже, не всегда достоверность информации!

Состоит из трех проводов: один передает видеосигналы, второй правый и третий левый – стереосигналы. Предназначен для подключения видеоаппаратуры (магнитофонов, плейеров), игровых приставок первых поколений к ТВ мониторам и телевизорам. Данный вид кабеля может передавать исключительно аналоговые сигналы. Подключение к приборам происходит в соответствии с цветом шнуров и разъемами на ТВ.

Как проверить качество кабеля?

Все, что вам нужно, это базовые знания и использование наших чувств – ниже мы предлагаем 7 практических способов. Проверка обозначения кабеля.
. Внешняя оболочка изготовлена ​​из пластикового слоя для защиты шнура от влаги. Эта внешняя изоляция обеспечивает не только сопротивление внешним условиям и механическим повреждениям – материал, используемый для изготовления наружной оболочки, определяет характеристики кабеля.

Извлекая часть наружной оболочки, мы можем видеть, есть ли там студенистость, которая защищает внутреннюю часть кабеля от влаги. Все, что вам нужно сделать, это попытаться снять пальто без использования каких-либо инструментов. Экран обычно представляет собой алюминиевую или медную фольгу, обернутую на диэлектрик. Его задача – изолировать сигнал, протекающий внутри провода от внешних электромагнитных волн, которые могут вызвать помехи. Экран также не позволяет сигналу проникать наружу, чтобы не ослабить его.

Композитный кабель для подключения видеоаппаратуры

Компонентный кабель

Продукт нового поколения. Этот вид способен передавать цифровой сигнал спутникового ТВ. Все три проводника могут передавать изображение. В комплекте всегда присутствует набор для подключения аудиодорожек. Соединение с ТВ устройствами необходимо производить по цветам.

Для того чтобы обе эти функции выполнялись, пленку, покрывающую диэлектрик или оплетку, следует обернуть «над вкладкой». Кроме того, пленку, обернутую в диэлектрик, следует приклеить к ней. Это легко проверить, удалив кусок куртки и разоблачив экран. Если пленка, непосредственно покрывающая диэлектрик, свободна, она перемещается, это означает, что она не склеена. Поэтому существует опасность того, что при прокладке кабеля, когда нам нужно его надлежащим образом согнуть, пленка будет выставлять диэлектрик и создавать незащищенный слот, через который будут проникать сигналы.

HDMI, DVI кабели

Предназначены для передачи видеосигналов высокого разрешения. Если ТВ устройство оснащено специальными HDMI разъемами, то целесообразно подключать антенны именно к ним, т.к. качество изображения здесь будет наилучшим. HDMI переводится буквально, как мультимедийный интерфейс высокой четкости. DVI – цифровое видео (проводник не передает звук). Для звуковых дорожек используется HDMI разъем. Широко применяется продукция в компьютерных технологиях, для подключения современных видеоприставок и прочего игрового оборудования.

Коса является наиболее распространенной медной или алюминиевой сеткой из проволоки диаметром около 0, 16 мм. Чем выше плотность косы, тем выше электромагнитная утечка кабеля. Это еще один барьер, который защищает передаваемый сигнал от внешних помех. На первый взгляд трудно оценить плотность косы

Для этой цели стоит обратить внимание на угол переплетения волос. Если они проложены свободно, больше по кабелю, то мы имеем дело с тонкой оплеткой

Если итальянцы составляют толстую оплетку, они расположены по всему кабелю, плотность покрытия плетения высокая.

Выбор

Прежде чем приступать к выбору кабельной продукции и арматуры, необходимо определиться, какая ТВ система будет дома: цифровое телевидение или эфирное. Они работают в разных диапазонах частот. Если установить систему для эфирного телевидения, то спутниковое работать на таких частотах не будет или будет, но с большими помехами

На что стоит обратить внимание:

Выбрав тип и количество используемых экранов и косичек. Конечно, чем выше количество слоев, тем выше электромагнитное уплотнение и тем лучше качество кабеля. Чтобы узнать, с каким кабелем мы имеем дело, достаточно «отслаивать» его слой за слоем, достигая диэлектрика.

Проверьте тип и толщину внутренней вены.
. Тип используемой внутренней жилы и ее толщина оказывают значительное влияние на затухание кабеля. Затухание определяет, насколько передаваемый сигнал будет ослабевать по мере увеличения расстояния. Затухание коаксиальных кабелей обычно составляет 100 метров от текущего кабеля. Кабели с малым затуханием обеспечивают достаточное качество сигнала по всей длине кабеля для достижения приемника.

  • Волновое сопротивление конструкции должно быть не менее 75 Ом. Это минимальное значение, при котором поступает сигнал без помех.
  • На срезе четко должны быть видны центральная и внешняя жилы, два экрана (алюминиевая фольга и металлическая оплетка). Слой фольги должен быть плотным, уложенным внахлест, если края отстают от оболочки, то это говорит о том, что продукт некачественный.
  • В конструкции изоляция должна быть максимально плотной большого диаметра, чтобы внутрь не могли попасть дождевые воды и снег. В противном случае потребуется замена ТВ сети уже через несколько месяцев.
  • Оплетка должна быть выполнена качественно. В противном случае при просмотре каналов в плохую погоду будут наблюдаться помехи.
  • Оптимальный диаметр составляет 6-7 мм. Его вполне достаточно для стандартного набора программ.
  • Центральная жила может быть изготовлена из меди или из сплава металлов. Принципиальной разницы в этом параметре нет. Только личные предпочтения каждого мастера и стоимость. Жилы из сплава стоят дешевле, но при этом практически не уступают по качеству сигнала изготовленным из меди.
  • В доме (квартире) рекомендована прокладка провода для цифрового ТВ, т.к. он пропускает большее количество волн на всех диапазонах частоты, чем другие.
  • Минимально допустимый диаметр провода составляет 3,5 мм. Чем больше значение диаметра, тем больше диапазон приема. Если уже имеется в наличии проводник малого диаметра, то целесообразно докупить головную станцию и усилитель, чтобы снизить потери и повысить КПД установки.
  • Не стоит приобретать продукцию с одним экранирующим слоем. Такие модели не соответствуют нормам передачи сигналов. Качество картинки будет весьма низкое.
  • В качественном телевизионном проводе должно быть 2 экранирующих слоя – фольга и медная оплетка.
  • Если коаксиальные или другие провода будут эксплуатироваться в регионе со сложными погодными условиями, то отличным вариантом будет модель с пропиткой, защищающей внутренние слои от перепада температур, частого снега и дождей.
  • Выбирать следует товар известных марок, положительно зарекомендовавших себя на рынке телевизионных сетей: Belden, Mediaflex, Commscope.
  • Если монтаж предусматривает прокладку двух кабелей параллельно, то необходимы модели диаметром не меньше 10 мм и со специальной защитой от радиопомех.

Популярные варианты

Хорошо зарекомендовали себя:

  • нидерландская фирма Belden;
  • итальянская компания Cavel;
  • американская фирма Commscope;
  • компания из Роттердама Mediaflex.

Волновое сопротивление кабеля равно 75 Ом. Эта характеристика не зависит от строения, производителя и является для всех проводов одинаковым. Изделия с таким сопротивлением отлично подходят для обычных антенн с частотой принимаемого сигнала до 2,1 ГГц.Марки коаксиальных кабелей:

  1. RG-6.
    Среди всех вариантов самый популярный благодаря невысокой цене и хорошим характеристикам. Явный недостаток этой марки провода – на улице работает недолго и быстро приходят в негодность. Для внутренних работ стоит выбирать белый провод.
  2. PK 75.
    Это изделие аналогично RG-6 по характеристикам, но производители у него российские. Провод имеет медную сердцевину 1 мм, диэлектрик ПЭ, медную оплетку или двойной уровень защиты из алюминиевого лавсана и луженой меди.
  3. RG-59.
    Более тонкий аналог RG-6, имеющий толщину сердцевины 0.5-0.58 мм. Диаметр коаксиального провода – 5.4-6.0 мм. Принимает все виды сигналов, но на расстоянии более 190 метров теряет свои характеристики.
  4. SAT 50.
    Производитель коаксиального провода – компания Cavel (Италия). Сердцевина медная толщиной 1 мм, уровень защиты двойной усиленный, коэффициент от 60 дБ, общий диаметр 6,6 мм.
  5. SAT 703.
    Коаксиальный телевизионный кабель cavel sat 703 имеет медную сердцевину 1.13 мм. Волновое сопротивление 75 ом и двойной экран – характеризуют эту марку. Коэффициент экранирования от 80 дБ и выше, общий диаметр изделия 6,6 мм.
  6. DG 113. Его выпускает компания Cavel. Технические показатели практически такие же, как у марки SAT 703. Самый дорогой коаксиальный кабель, но благодаря высокому коэффициенту экранирования передает все виды сигналов высокого качества.

Топ-5 лучших коаксиальных ТВ кабелей

Сегодня изготовлено много коаксиальных кабелей для телевизора, заменивших компонентные с разъемами типа тюльпан. Однако не все они характеризуются отменными показателями.

Рассмотрим, какой лучше использовать коаксиальный кабель для звука на примерах конкретных моделей.

SAT 50

Производством этого телевизионного кабеля для цифрового телевидения занимается компания Cavel, зарегистрированная в Италии. Он необходим для передачи видео и звуковых дорожек, которые занимают высокие частоты. Предусмотрено 2 фильгированных слоя. Экран позволяет заблокировать помехи, и увеличить качество передачи сигнала.

Из-за наружной изоляции устойчив к осадкам и негативному воздействию ультрафиолета. Монтаж возможен и за пределами окна. Служит не менее 15 лет. Стоимость одного метра – от 30 до 50 руб.

RG 6U

Он имеет покрытие из меди и стальной проводник. Изоляция снаружи выполнена из поливинилхлорида, а внутри находится полиуретановый диэлектрик.

Подойдет для тех случаев, если нужно делать повороты в углах. Также он характеризуется низкими показателями заглушки сигнала – всего 9,2 дБ. Недостаток этой модели только в том, что снаружи имеется поливинилхлоридная изоляция.

Поэтому целесообразно применяться его лишь для внутридомовых работ. Стоимость одного метра – от 9 до 20 руб.

SAT 703

Это не менее популярная модель, которой допустимо проложить расстояние до 50 м. Предусмотрена система экранирования высокого качества. Она состоит из луженой проволоки меди и двух фольгированных слоев.

Показатель усиления – около 80 дБ. Это позволяет сохранять необходимое качество сигнала, даже при большом расстоянии между антенной и приемником. Если вы примените разветвитель, сможете соединить несколько телевизоров.

Имеется вспененный диэлектрик, который обеспечивает малое затухание. 1 м провода вам обойдется в 35-60 руб.

РК 75

Производством занимается российская компания. Модели отличаются сечением проводника, изоляцией и оплеткой.

Наружная изоляция – поливинилхлоридная, а оплетка изготовлена из луженой проволоки меди. Эта модель способна работать в диапазоне температур от — 60°С до +60°С. Также она устойчива к осадкам и ультрафиолетовым лучам. Изгибы должны быть не менее 30 мм. Стоимость одного метра от 13 до 30 руб.

DG 113

Подойдет для подключения не только цифрового, но и кабельного или спутникового телевидения. Характеризуется хорошим качеством передачи сигналов из-за экрана из двух слоев фольги и луженой меди.

Характеризуется отменными влагозащитными свойствами, которые обеспечивает углеводородный слой на вспененном диэлектрике.

Производитель утверждает, что он прослужит вам не менее 15 лет. Однако все зависит от качества прокладывания, и методов эксплуатации.

Зачастую применяется для наружной прокладки, ведь внутри можно проложить более дешевые альтернативные варианты. Цена одного метра составляет 55-70 руб.

Обзор антенных проводов разных марок

Представляем обзор моделей, который позволит быстро выбрать антенный кабель для телевизора и решить, какой лучше.

Наименование
ХарактеристикиREXANT модель RG 6UREXANT модель RG59SAT серия 50SAT серия 703РК серия 75
Толщина внутренней жилы1 мм0,5 мм1 мм1,13 мм1 мм
Материал центрального проводникаодножильный стальной провод с медным напылениемодножильный с медным напылениеммедная жиламедный проводник, одножильныйоднокомпонентная медная жила
Характеристики экранафольгированный алюминий со стальной оплеткойалюминиевая фольга со стальными нитямиусиленный экран включает два слоя фольги со слоем оплетки медно-оловяннойэкран с двойным слоем фольги из алюминия с пластиком покрыт медно оловянной оплеткоймедная оплетка и алюминиевый лавсан
Диаметр внешнего слоя оболочки, мм6,866,66,66
Величина сопротивления, Ом7575757575
Возможностипередает сигналы эфирного и кабельного телевиденияиспользуется для подключения к эфирным антеннам. Может передавать сигнал кабельного телевидения на небольшие расстоянияпередает сигналы кабельного, цифрового и эфирного телевидениячаще всего используется для кабельного вещания и для прокладки на улицеиспользуется для кабельного и эфирного типа сигнала

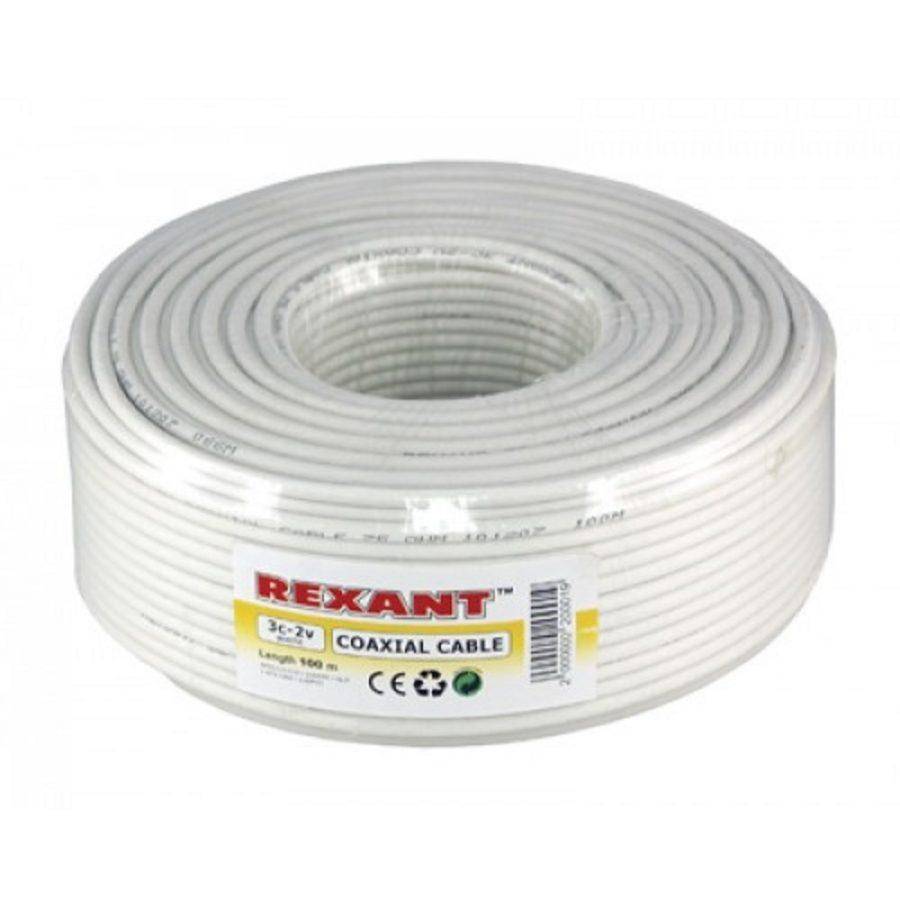

Ряд моделей от российского производителя Rexant, представленных в таблице, отличаются невысокой стоимостью и достаточно хорошим качеством передачи сигнала. Стоимость составляет от 10 до 20 рублей за метр. Модели RG 6 и RG 59 отлично подходят для монтажа в помещении, так как обладают достаточной гибкостью и небольшим внешним диаметром.

Проводники от итальянского производителя Cavel являются более дорогостоящими, обеспечивая при этом высокое качество проводки и передачи сигнала. Стоимость за метр кабеля от Cavel составляет в среднем около 30 рублей за метр и выше. Модель Sat 50 считается самой оптимальной по соотношению цена/качество. Благодаря универсальности, Sat 50 чаще всего используют для монтажа как в помещении, так и снаружи. Причем подключать его можно для передачи сигнала как для спутникового, эфирного, кабельного, так и для цифрового вещания.

Таким образом, решить, какой выбрать коаксиальный кабель для телевизора, достаточно просто, зная необходимые параметры и характеристики.

Выбираем кабель для своих нужд

Рассмотрим каждый популярный телевизионный кабель для цифрового телевидения. Какой лучше будет для ваших нужд, определять вам.

RG-6U

Это оптимальный кабель в соотношении цена/качество. Он имеет стальной проводник сечением от 0,724 мм2 до 0,816 мм2 (зависит от производителя), покрытый медью. Наружная изоляция выполнена из ПВХ, а внутренний диэлектрик из полиуретана толщиной до 4,7 мм. Общий диаметр кабеля составляет в среднем 6,6 — 6,8 мм.

Отметим, что кабель RG-6U обладает неплохой гибкостью, поэтому им удобно выполнять угловые повороты. Также он имеет относительно низкую степень затухания сигнала в районе 9,2 дБ на 100 м кабеля — это лучше, чем у младшего предшественника RG-59, хотя цена на них приблизительно одинаковая.

Единственным минусом является невысокая плотность наружной изоляции из ПВХ, которая довольно быстро портится под действием факторов внешней среды. Именно поэтому кабель лучше использовать для прокладки внутри дома.

Средняя стоимость: 9 – 20 рублей за 1 м.

РК-75

Это российский аналог кабелю RG-6U. Он имеет огромное количество разновидностей по сечению проводника, оплетки и изоляции. Сечение жилы лежит в диапазоне от 0,75 мм2 до 1,63 мм2. Для присоединения телевизора к антенне на расстоянии до 30 м вполне подойдет кабель с сечением 0,75 – 0,9 мм2. Более толстый кабель стоит брать только для спутникового телевидения.

Наружная изоляция изготавливается из поливинилхлорида, а оплетка из медной луженой проволоки. Отметим, что все типы РК-75 способны выдерживать температурный режим от -60°С до +60°С, и отлично справляются с влиянием влаги и ультрафиолета, поэтому его можно использовать для наружного монтажа. Величина изгибов должна быть не менее 30 мм — этого вполне достаточно для прохода большинства углов.

Средняя стоимость: 13 – 30 рублей за 1 м.

SAT-50

Творение итальянской компании Cavel отлично передает высокочастотные видео и аудио сигналы. Сечение медной жилы проводника составляет 1 мм2, что позволяет использовать кабель как для цифрового, так и для спутникового телевидения. Провод имеет экран в виде 64 алюминиевых нитей сечением 0,12 мм2 и двойного слоя фольги. Экран отлично блокирует помехи и улучшает передачу сигнала.

Коэффициент улучшения сигнала здесь составляет 60 дБ, а общая толщина провода 6,6 мм. Наружная изоляция отлично выдерживает УФ-лучи и осадки, поэтому можно монтировать кабель и за окном. Производитель заявляет, что срок службы кабеля 15 лет, однако по факту все зависит от условий эксплуатации.

Средняя стоимость: 30 – 50 рублей за 1 м.

SAT-703

Это старший брат SAT-50 и предназначен для прокладки на большие расстояния (от 50 м). Он имеет увеличенное сечение медной жилы в 1,13 мм2 и качественную систему экранирования, состоящую из медной луженой проволоки и двойным слоем фольги. Коэффициент усиления сигнала составляет 80 дБ, что позволяет практически не терять качество сигнала даже при больших участках кабеля между антенной и ресивером. Им можно подключать несколько телевизоров к одной антенне через разветвитель.

Благодаря вспененному диэлектрику кабель имеет малое затухание. Его вес составляет 3,95 кг на 100 м — примерно на 0,5 кг больше, чем у SAT-50. Величина изгибов SAT-703 должна составлять не менее 43 мм. В большинстве своем он предназначен для прокладки в экстремальных условиях за окном. В помещении его укладывать нецелесообразно из соображений экономии.

Средняя стоимость: 35 – 60 рублей за 1м.

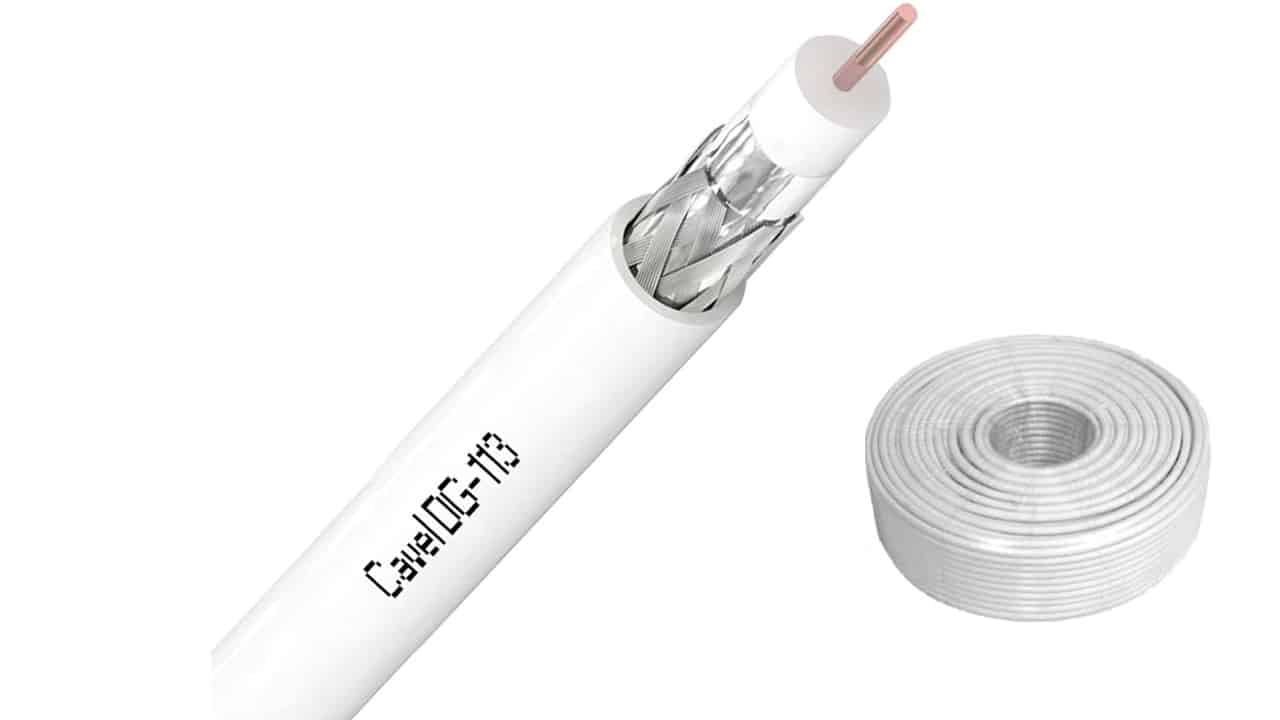

DG-113

Кабель изготавливается компанией Cavel и предназначен для подключения, цифрового, кабельного и спутникового телевидения. Считается лучшим по передачи сигнала, так как коэффициент усиления здесь 90 дБ благодаря улучшенной конструкции экрана из луженой меди и двойной фольги. Диаметр медной жилы здесь такой же, как и у SAT-703 – 1,13 мм2. Отметим, что вспененный диэлектрик сверху покрыт тонким углеводородный слоем (PIB), который улучшает влагозащитные свойства. Наружная же изоляция стойка к воздействию ультрафиолета и не трескается с течением времени.

Общая толщина кабеля составляет 6,6 мм, поэтому подходит для стандартных 6-миллиметровых F-разъемов. Производитель заявляется о сроке службы изделия минимум 15 лет. Кабель DG-113, как и SAT-703, лучше использовать для наружной прокладки, а для внутренней использовать другой подешевле

Прокладка такого провода на большие расстояния выльется в немалую сумму, поэтому если хотите сэкономить, то лучше обратить внимание на более дешевые аналоги

Средняя стоимость: 55 – 70 рублей за 1 м.

Спутниковое, кабельное, цифровое ТВ — какой кабель выбрать

Наверняка вас интересует:

  • какой антенный кабель нужен для цифрового телевидения;
  • какой телевизионный кабель лучше подойдет для кабельного тв;
  • какой телевизионный провод лучше взять для спутниковой антенны.

Из практики знаем точно, что делить на столько видов телевидения и подбирать кабель под каждый — пустая трата времени и денег. Причина простая, частоты каналов, обычного эфирного, цифрового тв и кабельных каналов, не сильно отстоят друг от друга и умещаются в диапазоне от 49 до 800 МГц.

Этот промежуток качественно «закрывают» все виды кабелей марок SAT 50, SAT 703, RG 6, DG 113, РК 75. И если общая длина телепроводки до 20-30 метров, то затухание сигнала практически не ощущается. Даже RG 59 вполне справляется с работой в схеме «звезда» или при подключении одного телевизора.

Кабель SAT 50Кабель SAT 703Кабель RG 6Кабель DG 113

А на вопрос: какой телевизионный провод лучше для цифрового или кабельного тв? — ответим так — любой из семейства кабелей Cavel даст 100 очков форы остальным маркам. Но, если нужно «вписаться» в бюджетный вариант, подойдёт и RG-6.

Антенный провод для спутникового телевидения

Частоты вещания каналов у спутников выше и измеряются в тысячах мегагерц. Кабель должен передавать их без значительных потерь, которые в высокочастотном диапазоне ощутимые и быстро растут с каждым метром. Плюс, идёт передача специмпульсов и тока питания для конвертерного гетеродина.

К тому же, спутниковые каналы более чувствительны к радиоэлектронным помехам, а значит, требуется эффективное экранирование кабеля. Устойчивость внешней оболочки тоже вещь важная. Спутниковая тарелка стоит снаружи, и часть провода окажется на улице. А там все прелести погоды и осадки примутся активно старить и разрушать оболочку

Поэтому, выбирайте качественный кабель с меньшим затуханием, прочной медной жилой, отличным экраном и надёжной оболочкой с углеродной защитой.

Если нет под рукой насадок

В жизни часто случается, когда надо что-то найти, а его нет. Бывает, что надо срочно подключить телевизор к антенне, а штекера под рукой нет. Можно ли выйти из этой ситуации? Конечно, можно, ведь кабель подключается и без насадки. Для этого снимают верхний покров кабеля длиной в 5 сантиметров, отворачивают экран, снимают изоляционный материал и загибают жилу в петлю. Желательно фольгу обмотать изолентой.

Далее петля вставляется в антенный разъем телевизора. При этом ширина петли должна быть больше разъема. Главное при таком подключении – чтобы оплетка экрана не соприкасалась с центральным проводом.

Чтобы провод не выпадал из гнезда, фиксируют его с помощью спичек или зубочисток.

Усилители

Для усиления телевизионного сигнала используются специальные приборы – усилители.
Прибор должен стоять близко к телевизору или к антенне.
Чаще всего усилители применяют для компенсации потери сигнала из-за использования крабов.

Подключение телевизора к антенне через усилитель видео:

Как видите, выбор и установка хорошего телевизионного провода для антенны требует учета многих нюансов. Но оно того стоит, ведь при правильном выборе тв кабеля – вещание будет протекает без помех. Надеемся, изложенная в статье о телевизионных кабелях поможет Вам сделать правильный выбор.

Рейтинг комнатных антенн с усилителем для телевизора на 2021 год

5. Locus L 942.10 КАЙМАН


Стальная ТВ-антенна со встроенным усилителем допускает возможность подачи электропитания от антенного входа и посредством USB-соединения. Изготовлена из стали. Настроена на приём цифрового телевещания в формате DVB-T/T2 при удалении от телецентра до 25 км. Комплектуется двухметровым кабелем, телевизионным штекером, инжектором питания 5В. Выручит владельцев телевизоров и ресиверов DVB-T2, в которых не предусмотрена подача питания на внешнюю антенну.

Плюсы:

  • компактность;
  • удобные настройки;
  • работа с питанием и без него;
  • хороший приём каналов;
  • невысокая стоимость.

Минусы:

  • короткий провод;
  • металл плохой обработки.

4. HARPER ADVB-2128

Антенна принимает все типы сигналов (VHF и UHF) и обеспечивает комфортный просмотр цифровых телеканалов формата. Предназначена для внешней установки. Имеет закрытый корпус необычной формы. Внутренние элементы надёжно закрыты от влаги и атмосферного воздействия.

Бесперебойную работу антенны обеспечивает сетевой адаптер с длинным проводом. В комплекте к изделию прилагается специальный усилитель, благодаря которому изображение останется стабильным даже в условиях слабых волн.

Плюсы:

  • стильный дизайн;
  • удобство монтажа;
  • надёжность конструкции;
  • уверенный сигнал;
  • высокое качество материалов изготовления.

Минусы:

  • нет переходника для антенного разъёма;
  • короткий кабель до модуля усиления.

3. Дельта DIGITAL 5B


Комнатная ТВ-антенна подключается к приставке DVB-T/ DVB-T2 или к телевизору. Комплектуется длинным 3-метровым кабелем, который значительно облегчает монтаж.

Встроенный усилитель существенно улучшает качество изображения. Есть возможность регулировки угла расположения антенны в пределах 25º. С такой антенной можно без проблем наслаждаться любимыми фильмами даже в местах, где приём сигнала обычно затруднён.

Плюсы:

  • длинный кабель;
  • не требуется блок питания;
  • возможность регулировки усиления;
  • приятная цена.

Минусы:

  • не все телевизоры поддерживают функцию питания антенны;
  • не информативная инструкция.

2. РЭМО BAS-5133-5V Меркурий 3.0

Активная телеантенна обеспечит качественным аналоговым и цифровым телевещанием в зоне уверенного приёма. Модель относится к комнатным по типу размещения, поэтому не требует сложного монтажа. Изделие готово к работе сразу после стыковки с телевизором или ресивером.

Питание осуществляется через соответствующий разъём головного устройства, поэтому подключения к электрической розетке не потребуется. Антенна небольшая по размерам и оснащена двухметровым кабелем.

Плюсы:

  • наличие встроенного усилителя;
  • компактные габариты;
  • легкость в установке;
  • не требуется розетка.

Минусы:

  • сильная зависимость от рельефа местности;
  • устаревший дизайн.

1. Selenga 118F

Пассивная ТВ-антенна от российского производителя концентрирует сигнал с коэффициентом усиления 12 Дб. Предназначена для просмотра телепрограмм в цифровом стандарте наземного эфирного вещания в сложных условиях. Не имеет внешнего питания и устанавливается с наружной стороны дома. В комплекте есть всё необходимое для монтажа. Благодаря лёгкому весу алюминиевое изделие не требует усиленных крепежей.

Плюсы:

  • быстрая настройка;
  • выдаёт картинку идеальной четкости;
  • стабильно работает без усилителя;
  • лёгкий вес.

Минусы

  • слабое крепления антенны к штанге;
  • нет ответного кабельного разъёма.

Монтаж и эксплуатация

Антенный провод для телевизора по своим характеристикам достаточно устойчив к внешним факторам. При этом требуется соблюдать ряд рекомендаций по его монтажу и эксплуатации в целях обеспечения безопасного использования и срока службы:

  • Изоляционный материал должен быть устойчив к текущим климатическим условиям. Если наблюдаются перепады температуры на улице — выбирается провод для антенны со стальной жилой, т.к. ее теплопроводность ниже. В комнате, наоборот, лучше использовать медную жилу. В этом случае единственным фактором нагрева может быть только короткое замыкание, на которое провод резко среагирует и сработает предохранитель телевизора. Этот момент крайне важен, т.к. с нагревом растет и сопротивление. Оно снижает скорость перемещения сигнала, и он сильнее затухает до поступления на декодер.
  • Расстояние между приемником и устройством. Ввиду рассеивания сигнала от жилы он слабеет во время транспортировки. Даже самые плотные двойные экраны с пленкой и оплеткой допускают малый коэффициент затухания. Поэтому нужно стараться минимизировать расстояние от антенны до декодера. Если это невозможно, потребуется подключить антенный усилитель. В этом случае энергопотребление приемника вырастет.
  • Способ подсоединения. Современные приемники предусматривает крепежа и зажимы для более простого подключения провода. Несмотря на их наличие, самым надежным способом остается спайка. Без нее уровень сигнала сильно падает при переходе от приемника на кабель.

Проблемы изгиба кабеля

Практика изгиба кабеля всегда остается самым сложным моментом при эксплуатации.

Причина этого в двух взаимоисключающих факторах:

  • При любом изгибе наблюдается значительная потеря уровня сигнала. Ее может компенсировать только прямое отражение от экрана на жилу, которое возможно лишь при изгибе под прямым углом.
  • Со временем повышается абсорбция кабеля, он становится более рыхлым. Следовательно, при изгибе под прямым углом в данной точке уже через год сильно повышается риск разрушения экрана

По этой причине сложно найти баланс между изгибом и длительным сроком эксплуатации. Рекомендуется по возможности обойтись без изгибов. Везде, где возможно, нужно рассматривать плавную смену направления кабеля в пределах допустимой эластичности.

Внимание! Не следует экспериментировать с разрезанием кабеля и последующей его спайкой или подсоединением с помощью переходников и удлинителей в местах изгиба.

Ни один способ соединения не способен сохранить тот же уровень сигнала при прохождении по нему, который обеспечивается при транспортировке по целому кабелю. Разделка коаксиального кабеля хоть и исключает разрушение экрана в будущем, однако сигнал значительно понизится еще на стадии перемещения по проводу. Чтобы убедиться в этом, можно проверить разность регистрируемого уровня сигнала в разных случаях.

Особенности монтажа

Радиус сгиба коаксиала не должен быть менее двенадцати радиусов по наружной кабельной оболочке. Сгибы в любом случае с течением времени приведут к передавливанию, что сделает возможным замыкание экранированной оплетки. А это уже равно растяжению/обрыву всей сети в целом. Поэтому при монтаже не следует подвешивать провод на длину, превышающую 15 метров

Также, крайне важно надлежащим образом осуществить разделку кабеля для подключения разъема. Здесь вопрос стоит в максимально аккуратном удалении оболочки, ведь именно она защищает внутреннюю структуру от проникновения воды и внешних механических нагрузок

Также, коаксиал не рекомендуется в натуральном виде прокладывать в воде/под землей — влага легко разрушит экранирование и повредит среднюю жилу. Если же все-таки какой-то отрезок сети будет постоянно находится в подобных условиях, то его нужно в обязательном порядке обработать герметиком на силиконовой базе. В принципе, существуют даже разъемы, не боящиеся влаги. В любом случае, предпочтительнее использовать фабричные варианты защиты, нежели производить защиту самому.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
