Измерения параметров прибора
До покупки УЗО следует определить величину максимального тока и тока утечки. Делая расчёты, надо учитывать, что напряжение сети на всех жилах проводки обычно составляет 220 В.
Чтобы найти подходящее устройство защитного отключения по максимальному току, достаточно определить, каков будет максимальный уровень потребляемой мощности, и разделить его значение на напряжение в электрической сети. Иными словами, расчёт проводится по формуле I = P/U. Например, если определено, что в сумме бытовая техника в квартире поглощает 6000 Вт электроэнергии, то значение максимального тока будет составлять 27 А. В подобной ситуации лучше выбрать УЗО на 32 А, так как это значение стандартизировано и максимально приближено к 27 А.
УЗО на 32 Ампера подходит для техники, потребляющей 6 кВт электроэнергии
Вторую характеристику — ток утечки — определяют простым методом
Во внимание берут зависимость различных видов УЗО от индивидуальных черт квартиры или дома, где необходимо установить выключатель дифференциального тока
Таблица: зависимость тока утечки от типа помещения
| Тип помещения | Значение тока утечки |
| Обычные комнаты (гостиная, коридор, спальня) | 30 мА |
| Кухня, ванная с туалетом, детская или другое место, где воздух сырой, а требования к безопасности серьёзные | 10 мА |
| Просторные комнаты, где электрокоммуникации проведены на площади более 1000 м2, или вход в дом | 100 мА |
Установка и подключение элементов
Все современные автоматы и УЗО имеют унифицированное крепление под стандартную монтажную рейку (DIN-рейку). На тыльной стороне у них имеется пластиковый упор, который защелкивается на планке. Ставите устройство на рейку, зацепив за нее выемкой на задней стенке, пальцем надавливаете на нижнюю часть. После щелчка элемент установлен. Осталось его подключить. Делают это по схеме. Соответствующие провода вставляют в клеммы и отверткой поджимают контакт, закручивая винт. Сильно его затягивать не нужно — можно передавить провод.
Работают при выключенном питании, все рубильники переведены в положение «выкл». Старайтесь не браться за провода двумя руками. Подключив несколько элементов, включают питание (рубильник ввода), затем по очереди включают установленные элементы, проверяя их на отсутствие КЗ (короткого замыкания).
Подключение входного автомата и УЗО
Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО (ставьте перемычку медным проводом выбранного сечения). В некоторых схемах нолевой провод от вода подается напрямую на соответствующий вход УЗО, а уже с его выхода идет на шину. Фазный провод с выхода защитного устройства подключается к соединительной гребенке автоматов.
В современных схемах входной автомат ставят двухполюсный. он должен одновременно отключать оба провода, чтобы в случае неисправности полностью обесточить сеть: так безопаснее и таковы последние требования по электробезопасности. Тогда схема включения УЗО и выглядит так, как на фото ниже.
При использовании двухполюсного входного автомата
Об установке УЗО на DIN-рейку смотрите видео.
В любой схеме провод защитного заземления подключается на свою шину, куда заводятся аналогичные проводники от электроприборов
Наличие заземления — признак безопасной сети и делать его жизненно важно. В прямом смысле
О том, как правильно подключить УЗО, смотрите видео-урок
О том, как правильно подключить УЗО, смотрите видео-урок.
При самостоятельной сборке щитка учтите, что входной автомат и счетчик будут опечатываться энергопоставляющей организацией. Если на счетчике есть специальный винт, на который цепляют пломбу, то входной автомат таких приспособлений не имеет. Если не будет возможности его опломбировать, вам или откажут в пуске, или опломбируют полностью весь щиток. Потому внутри общего щитка ставят бокс на одно-два места (зависит от размеров и типа автомата), а в нем крепят входной автомат. Этот бокс при приемке опечатывают.
Индивидуальные автоматы устанавливаются на рейки точно как УЗО: прижимаются к рейке до щелчка. В зависимости от типа автомата (на один или два полюса — провода) к ним подключаются соответствующие провода. Какие бывают автоматы, и чем отличаются устройства для одно и трех- фазной сети, смотрите в видео.
После того, как необходимое количество устройств установлены на монтажной рейке, их входы соединяют. Как говорили раньше, это можно сделать перемычками из провода или специальной соединительной гребенкой. Как выглядят соединение проводами смотрите на фото.
Автоматы в одной группе соединяют перемычками: фаза приходит общая
Есть два способа сделать перемычки:
- Нарезать проводники нужных отрезков, оголить их края и согнуть дугой. В одну клемму вставлять по два проводника, потом затягивать.
- Взять достаточно длинный проводник, с через 4-5 см зачистить по 1-1,5 см изоляции. Взять круглогубцы и загнуть оголенные проводники так, чтобы получились соединенные между собой дуги. Эти оголенные участки вставлять в соответствующие гнезда и затягивать.
Так делают, но электрики говорят о низком качестве соединения. Надежнее использовать специальные шины. Под них на корпусе имеются специальные разъемы (узкие прорези, ближе к лицевому краю), в которые вставляются контакты шины. Эти шины продаются на метры, режутся на куски необходимой длины обычными кусачками. Вставив ее и установив подающий проводник в первый из автоматов, закручивают контакты на всех соединяемых устройствах. О том, как соединять автоматы в щитке при помощи шины смотрите видео.
К выходу автоматов подключается фазный провод, который идет на нагрузку: на бытовую технику, к розеткам, выключателям и т.д. Собственно, сборка щитка закончена.
Гений инженерной мысли
Есть у меня стиральная машинка фирмы Candy, и буквально неделю назад, как только кончилась гарантия она начала подтекать, причём непонятно откуда. Подводка, слив, фильтр — всё сухое.
Дай думаю её разберу.
Это задняя крышка стиралки. Крепится она на такие вот саморезы, с острым концом, как видите.
И ровно в том месте, где был вкручен саморез идёт трубка для подачи воды в барабан.
Самые догадливые уже поняли, что течь была именно оттуда, вот фотка разодранного шланга.
Видимо, при отжиме эта трубка постоянно терлась об саморез и как раз после окончания гарантии — полилась. Вот такой вот гений инженерной мысли. Подскажите, где купить такой шланг?
Подключение УЗО и автоматических выключателей
Если электропотребители в доме или квартире разделены на несколько групп, каждая из которых защищена собственным автоматическим выключателем, то с целью экономии средств можно устанавливать одно УЗО на 2 – 3 таких группы. Сегодня организовать подключение таким образом можно практически в любой бытовой сети: среди современных УЗО с уставкой диф. тока 30 мА имеются модели, рассчитанные на довольно высокие номинальные токи — до 100 А.
Подбирая УЗО для группы автоматов, следует учитывать номинальный ток не только вышестоящего автомата, но и нижестоящих. Поясним на примерах.
Пример 1
Схема к примеру 1
Напомним, что в общем случае рекомендуется устанавливать УЗО с номинальным током, на одну ступень превосходящим номинальный ток выше установленного автомата. Но в данном случае, как видно, каждое из двух УЗО по номинальному току не превосходит, а наоборот уступает вводному автомату: его номинальный ток составляет 50 А, тогда как номинальный ток каждого из УЗО — только 40 А.
Тем не менее, выключатели диф. тока надёжно защищены от перегрузки: суммарный номинальный ток подключённых к каждому из них автоматов составляет всего 32 А (2х16 А), что на 20% меньше номинального тока УЗО в 40 А.
Пример 2
Следующая схема является не столь надёжной:
Схема к примеру 2
Номинальный ток 1-го УЗО составляет 25 А и вводный автомат с номинальным током 40 А его не защищает. Но перегрузка этому прибору не грозит, так как проходящий по нему ток не может превышать 22 А (к УЗО подключены автоматы на 6 и 16 А). А вот 2-е УЗО, рассчитанное на номинальный ток в 40 А, может перегореть: подключёнными к нему автоматами оно не защищается, так как их суммарный номинальный ток составляет 58 А (3х16 + 10), а вводным автоматом защищается, так сказать, впритык.
Если будет иметь место перегрузка, то до срабатывания вводного автомата через УЗО №2 будет протекать ток выше номинального, вследствие чего оно может выйти из строя. Рекомендуется либо установить УЗО с более высоким номинальным током (следующая ступень — 50 А), либо защитить его дополнительным автоматом с номинальным током на ступень ниже (32 А).
Пример 3
А вот эта схема однозначно является неверной:
Схема к примеру 3
Оба УЗО с номинальным током 40 А не защищаются ни вышестоящим автоматом (50 А), ни нижестоящими (суммарные номинальные токи составляют 57 и 48 А).
Оптимальный вариант подключения УЗО
Если имеется несколько УЗО со своей группой автоматов каждое, то очень важно не смешивать провода от разных групп. Для каждой группы лучше предусмотреть свою нулевую шину — при подключении всех потребителей на общую нулевую шину возможны ложные срабатывания УЗО

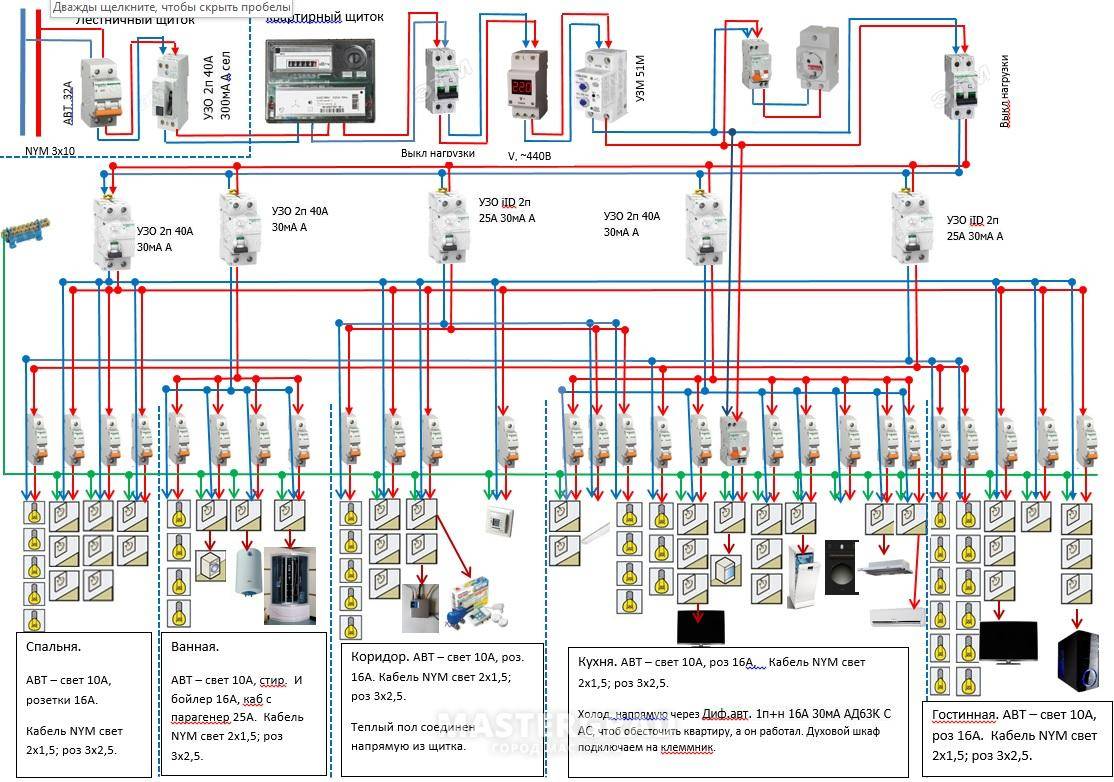

Подключение с отдельными шинами отображено на следующей схеме
Также здесь показано подключение селективного УЗО
Подключение с отдельными шинами отображено на следующей схеме. Также здесь показано подключение селективного УЗО.
Схема подключения УЗО
Красным цветом обозначена фаза (L), синим — нулевой проводник (N), жёлто-зелёным — заземление (РЕ).
Как видно, селективное УЗО с уставкой тока утечки 300 мА (поз. 3) подстраховывает УЗО 7 и 14 с уставкой тока утечки 30 мА и одновременно защищает цепи освещения (автоматы поз. 5, 6, 12). Защищать осветительную проводку УЗО с уставкой диф. тока 30 мА не имеет смысла, так как здесь вероятность поражения электротоком практически равна нулю.
Подразумевается, что дифференциальный автомат 13 обслуживает выделенную линию, предназначенную для подключения, например, компьютера или стиральной машины, поэтому нулевой проводник от него проложен прямо к нагрузке, а не к нулевой шине.
Дополнительные нулевые шины обозначены поз. 11 и 18. К первой подключены группы розеток 2, 3, 4 и от неё прокладывается провод к УЗО 7; ко второй — группы розеток 5, 6, 7, сама же шина подключается к УЗО 14.
Заметим, что данная схема имеет тот же недостаток, что и приведённая в примере №2: номинальный ток вводного автомата (поз. 1) является таким же, как и УЗО поз.7 и 14 — 40 А, в то время как суммарный номинальный ток подключённых к каждому из этих УЗО автоматов составляет 3х16 = 48 А. Для большей надёжности следовало бы установить УЗО, рассчитанное на более высокий номинальный ток.
При подключении УЗО на группу автоматов выявить место утечки достаточно просто. К примеру, сработало УЗО поз. 7. Нужно отключить автоматы поз. 8, 9 и 10, затем включить УЗО и по одному включать упомянутые автоматы. Как только будет включён автомат цепи с утечкой, УЗО тут же отключится.
От того, правильно ли вы выбрали и установили УЗО, зависит, сумеет ли оно спасти вашу жизнь в случае внештатной ситуации. Поэтому к данному вопросу следует подходить со всей обстоятельностью. Изложенные в нашей статье рекомендации помогут избежать ошибок, которые могли бы стать фатальными.
Как правильно подключить провода к автомату
Бесперебойная работа всей электропроводки определяется не только правильным выбором сечения провода и электроприборов, но и надежностью их соединения между собой. Несмотря на простоту этой операции, часто совершаются ошибки, что впоследствии приводит к обгоранию контактов и выходу из строя автоматических выключателей.
Если изоляцию снять на недостаточную длину, то она может попасть под зажимную планку клеммы и в дальнейшем приведет к плохому контакту и обугливанию соединения.
При снятии изоляции ножом нужно его лезвие располагать параллельно проводу, тогда на медной жиле не появятся надсечки, приводящие к перелому в этом месте провода при изгибах.
Для увеличения площади контакта клеммы с проводом рекомендую, в случае если позволяет окно клеммы, его конец загнуть, как показано на фотографии.
На снимке показан вид автомата со стороны винтовых клемм. Для подключения проводов достаточно отвинтить винт, завести конец освобожденного провода от изоляции на длину около 10-15 мм до упора в клемму и завинтить винт с достаточным усилием обратно.
После зажатия провода нужно со значительным усилием подергать за него, чтобы убедиться в надежности его крепления. При вставлении в отверстие клеммы провод может попасть мимо, винт будет затянут, не зажав его между контактами.
Обзор известных производителей и брендов
На рынке электрооборудования находится много профессиональных и надежных производителей. Основными из них считаются:
- АВВ. Это шведско-швейцарский производитель электротехнического оборудования. Оборудование этого производителя отличается высоким качеством и надежностью в работе. Цена за штуку в пределах 800-3000 рублей;
- Фирма находится во Франции. Цена за штуку в пределах 1300—6500 рублей;
- Французский производитель, давно работающий на российском рынке. Цена за штуку в пределах 550-12200 рублей;
- Американская фирма. Фирма конкурирует с предыдущими фирмами по качеству. Цена за штуку в пределах 510-8000 рублей;
- Фирма представляет Германию. Качество несколько хуже, чем в предыдущих фирмах. Цена за штуку в пределах 2600—5800 рублей.
Противопожарное УЗО: до или после счетчика.
Уважаемые профи! Приходил электрик из УК, внес лепту в монтаж щитка. Внесите ясность, пожалуйста, противопожарное УЗО 63А* 300 мА должно быть установлено до счетчика или после ? Счетчик в квартирном щитке . Если до счетчика и в квартирном щитке — на УЗО должна быть пломба? Если УЗО противопожарное поставить после щитка , то оно не защищает счетчик и ввод? так куда его ставить? Помогите разобраться. Спасибо.
Мастеров онлайн: 475 Заказов в неделю: 2 860 Предложений в сутки: 1 321
УЗО ставить до счётчика, соответственно доступ к его клеммам должен быть закрыт, если этого хочет УК.
УЗО не защищает сеть от короткого замыкания, а защищает человека от поражения эл. током, поэтому ничего страшного если оно будет стоять после счетчика. А для защиты счетчика и ввода у вас стоит автомат в этажном щите.
С вводного автомата фаза и рабочий ноль заводятся непосредственно к прибору учета (электросчетчику). Далее, после прибора учета, как правило, устанавливается противопожарный УЗО (устройство защитного отключения). Клеммы вводного автомата закрывают и пломбируют (одновременно со счетчиком). Противопожарное УЗО защищает только от значительных токов утечки, которые могут привести к возникновению пожара, а не защиты защиты человека от поражения элек. током. Поддерживаю высказывание Сергея Евгеньевича
ставится только после счетчика.предназначено для защиты от утечек тока. ,то есть оно не считок а потребителей тока
ТОЛЬКО. после счетчика. УЗО не должен защищать прибор учета.
Противопожарное УЗО в квартире нафиг не нужно. Но если есть желание поставить, то в этажном щите, после счетчика.
спасибо за ответ, но счетчик то в квартире
вы если боитесь, что счётчик коротнёт, то поставьте 2-х полюсный авт. выключатель(1 фазный) до счётчика, только его придётся ставить в отдельный бокс и пломбировать, а узо можно и после
Противопожарное УЗО следует устанавливать в Этажном щите, а если его установить в квартирном щите — то оно уже автоматически перестает быть противопожарным.
В ПУЭ рекомендуется установка противопожарного, но не требуется. Это обусловлено тем, что не у каждого потребителя установлены устройства защитного отключения на групповые линии. Вот и предлагают установку на вводе в этажных щитах УЗО с током срабатывания от 100 мА до 300 мА. Подрядные организации, которые обслуживают внутренние электросети, заинтересованы в увеличении объемов работ, так как это дополнительные деньги и увеличение сметной стоимости. Лично я никогда не устанавливаю пожарное УЗО на вводе, так как считаю это бессмысленным делом, излишняя растрата денег. 7.1.84. Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты, на вводе в квартиру, индивидуальный дом и т.п. рекомендуется установка УЗО с током срабатывания до 300 мА.
УЗО защищает от поражения человека, а не счётчик. перед счётчиком устанавливают Автомат и пломбируют. Возможно вы путаете УЗО с Дифавтоматом?
ПУЭ, пункт 7.1.64 регламентирует установку перед счетчиком КОММУТАЦИОННОГО АППАРАТА. какой именно это должен быть аппарат (предохранитель, автомат, УЗО, рубильник и т.д и т.п.) не регламентируется.
Электрику из УК можно рекомендовать для защиты установить УЗО в главный распределительный щит, или перенести туда прибор учета. В квартирном распределительном щите все защитные и другие утройства, устанавливаются после прибора учета.
Здравствуйте! Установить необходимо после счетчика, пломбы быть на УЗО не должно(Да и поставить ее некуда там).Перед узо не ставится цель-защиты счетчика и вводного автомата, перед УЗО ставится цель-измерить сколько тока пришло и сколько ушло и, в случае если тока пришло больше чем ушло, обесточить участок, за который отвечает УЗО.Данный тип УЗО необходимо ставить после автомата ,который идет после счетчика(И как правило находится в квартире).Обратите внимание, что данное узо не защищает от поражения человека током, необходимо довить в щиток УЗО со срабатыванием в 30мА
«пломбы быть на УЗО не должно(Да и поставить ее некуда там).» Это верно. Пломбу ставят на бокс, в который устанавливается УЗО, и который в свою очередь устанавливается в щит учёта. Хотя на сегодняшний день выпускаются и УЗО, и автоматические выключатели с защитными крышками на каждый контакт и с возможностью установки пломбы на них, дабы предотвратить несанкционированное подключение на контактах устройства. Например EKF делают такие приборы. КЭАЗ так же. Думаю, бытовая линейка Шнайдера тоже подтянется.
Узо требуется ставить после счетчика. Тем более на 63а,оно и будет вводным автоматом. А счетчик защищен автоматом на РЩ. Хотите могу более подробно проконсультироваться?
Схема подключения УЗО без заземления
Как правильно выбрать УЗО по параметрам
Выбор УЗО необходимо осуществлять, обращая внимание на его номинальный и дифференциальный ток срабатывания. Номинальный – это ток, на который рассчитана работа силовых контактов. В случае его повышения они могут выйти из строя
Дифференциальный – это ток срабатывания устройства защитного отключения, то есть утечка
В случае его повышения они могут выйти из строя. Дифференциальный – это ток срабатывания устройства защитного отключения, то есть утечка
Номинальный – это ток, на который рассчитана работа силовых контактов. В случае его повышения они могут выйти из строя. Дифференциальный – это ток срабатывания устройства защитного отключения, то есть утечка.
Перед тем как выбрать УЗО, полезно узнать его цену, качество и производительность и сопоставить эти три параметра. Так как подобрать УЗО по мощности и качеству непрофессионалу может быть нелегко, специалисты советуют составить таблицу параметров понравившихся устройств и по ней выбрать прибор с наилучшими характеристиками.
Номинальный ток
При подборе по номинальному току нужно знать, что прибор всегда ставится последовательно с автоматическим выключателем для защиты силовых контактов от перегрузки и короткого замыкания. При возникновении того или другого устройство не срабатывает, так как не предназначено для этого. Поэтому его необходимо защищать автоматом.
Следующее, на что стоит обратить внимание: номинальный ток должен как минимум совпадать с заявленным для автомата, а лучше быть выше на 1 ступень
Дифференциальный ток
Здесь нужно запомнить две важные вещи:
- В целях электробезопасности всегда выбирается дифференциальный ток срабатывания либо 10 мА, либо 30 мА. Например, на один электроприемник можно поставить УЗО на 10 мА. На входе в дом прибор с таким значением может срабатывать слишком часто, так как у электропроводки в квартире есть свои пределы утечки.
- Все остальные УЗО, у которых дифференциальный ток выше 30 мА, используются в противопожарных целях. Но при установке на входе УЗО на 100 мА последовательно с ним должно быть установлено УЗО на 30 мА в целях электробезопасности. В таком случае целесообразно будет устанавливать на входе селективное УЗО, чтобы оно срабатывало с небольшой выдержкой времени и давало возможность действовать устройству с меньшим номинальным током.
Тип изделия
По форме токовой утечки все данные устройства классифицируются по 3 типам:
- Прибор типа “АС”. Это устройство является распространенным из-за более доступной цены. Срабатывает только при появлении синусоидальной утечки тока.
- Устройство типа “А”. Рассчитано на срабатывание при мгновенном или постепенном появлении избыточного тока, который имеет переменную синусоидальную и пульсирующую постоянную форму. Это самый востребованный тип, но отличается повышенной стоимостью из-за способности контролировать как постоянный, так и переменный поток.
- Устройство типа “В”. Чаще всего используется для защиты промышленных помещений. Помимо срабатывания на синусоидальную и пульсирующую форму, реагирует еще и на выпрямленную форму постоянной утечки.
Кроме этих основных трех видов, существует еще 2:
- Селективное устройство типа “S”. Отключается не сразу, а через заданный промежуток времени.
- Тип “G”. По принципу такой же, как и предыдущий, но там выдержка времени на отключение немного меньше.
Конструкция
По конструкции различают 2 вида УЗО:
- электронный – работающий от внешней сети;
- электромеханический – не зависящий от сети, для его функционирования питание не нужно.
Производитель
Не менее важным критерием является выбор по производителю. Вопрос о том, какой фирмы УЗО лучше подобрать, необходимо решать самому покупателю. Рекомендуются следующие варианты:
Среди бюджетных моделей наиболее высокое качество у компании Астро-УЗО и ДЭК.
{SOURCE}
Какой нужен дифавтомат?
Делая выбор, обращают внимание на такие параметры:
- Мощность. Соотносится с мощностью сети (одно- или трехфазной).
- Напряжение. Для однофазной сети — 220 В, для трехфазной — 380 В.
- Номинал. В бытовых сетях лучше всего ставить автоматы, имеющие в маркировке букву «С». Для сети с розеткой предпочтительнее вариант С 16. Иногда берут тип С 25.
- Встроенный защитный отключатель. Какой выбрать автомат для стиралки? Рекомендуется брать А-класс. Есть еще с АС-классом, но этот вариант не так хорош для мощной нагрузки.
- Дополнительная защитная автоматика. Отсутствие защиты от обрыва провода — ноль, вызовет несрабатывание УЗО при неисправности одного из проводов.
- Ток дифференциального отключения. Лучший вариант — 30 мА. Есть на 10 мА — более дорогие, их использование не рационально.
Дифавтоматы, созданные для токовой защиты, также отключают нагрузку при появлении дифференциальных токов. Последние могут появляться во время пробоя изоляции на корпус — тогда токи, втекания и вытекания, неодинаковы. При появлении этой разницы прибор разрывает цепь и поражение током исключается. Если человек коснется токоведущих частей, электроток, протекающий через него, не успеет вырасти до опасной величины в 0,1 А.
Как выбрать УЗО для квартиры?
Существенных ограничений по этому вопросу не существует, да и алгоритм выбора практически идентичен, так как все условия в квартире хоть и комфортабельные, но они не всегда отвечают требованиям правильной прокладки электропроводки. И чтобы избежать опасности возгорания или поражения током, требуется отнестись к этому со всей серьезностью.
Суть выбора остается одной и той же, единственное отличие, это в типе сети. В многоэтажных застройках неоднократно встречаются однофазные электрические проводки, в связи с чем, один пункт можно опустить, и выбирать исключительно из УЗО с двумя полюсами.
Расчет мощности для УЗО
Каждый отдельный прибор имеет свою пороговую токовую нагрузку, при котором он будет нормально работать и не перегорит. Естественно она должна быть выше, чем совокупная токовая нагрузка всех приборов, подключенных к УЗО. Существует три типа схем подключения УЗО, для каждой из которых расчет мощности прибора свой:
- Простая одноуровневая схема с одним прибором защиты.
- Одноуровневая схема с несколькими приборами защиты.
- Двухуровневая схема защиты отключения.
Рассчитываем мощность для простой одноуровневой схемы
Простая одноуровневая схема характеризуется наличием одного УЗО, который устанавливается после счетчика. Его номинальная токовая нагрузка должна быть выше, чем суммарная токовая нагрузка всех потребителей, подключенных к нему. Предположим в квартире установлен бойлер мощностью 1.6 кВт, стиральная машина на 2.3 кВт, несколько лампочек суммарно 0.5 кВт и другие электроприборы на 2.5 кВт. Тогда расчет токовой нагрузки будет следующим:
(1600+2300+500+2500)/220 = 31.3 А
Значит для данной квартиры необходимо будет устройство с токовой нагрузкой не ниже 31.3 А. Ближайшее УЗО по мощности на 32 А. Его хватит даже если все бытовые приборы будут включены одновременно.
Одним из таких подходящих приборов является УЗО ЭРА NO-902-126 ВД63, рассчитанный на номинальный ток в 32 А и ток утечки в 30 мА.
Рассчитываем мощность для одноуровневой схемы с несколькими приборами защиты
Такая разветвленная одноуровневая схема предполагает наличие дополнительной шины в устройстве счетчика, от которой отходят провода, формирующиеся в отдельные группы для отдельных УЗО. Благодаря этому можно установить несколько приборов на разные группы потребителей или на разные фазы (при трехфазном подключении сети). Обычно отдельное УЗО устанавливается на стиральную машину, а остальные приборы монтируются для потребителей, которые формируются в группы. Предположим вы решили установить УЗО для стиральной машины мощностью 2.3 кВт, отдельный прибор для бойлера мощностью 1.6 кВт и дополнительное УЗО для остального оборудования суммарной мощностью 3 кВт. Тогда расчеты будут следующими:
- Для стиральной машины — 2300/220 = 10.5 А
- Для бойлера — 1600/220 = 7.3 А
- Для остального оборудования — 3000/220 = 13.6 А
Учитывая расчеты для данной разветвленной одноуровневой схемы потребуется три прибора мощностью 8, 13 и 16 А. В большинстве своем такие схемы подключения применимы для квартир, гаражей, временных построек и т.д.
Кстати, если не хотите особо заморачиваться с монтажом подобной схемы, то обратите внимание на переносные УЗО-адаптеры, которые можно быстро переключать между розетками. Они рассчитаны на один электроприбор
Рассчитываем мощность для двухуровневой схемы
Принцип расчета мощности устройства защитного отключения в двухуровневой схеме такой же, как и в одноуровневой, с единственной разницей в наличии дополнительного УЗО, расположенного на вводе в квартиру, до счетчика. Его номинальная токовая нагрузка должна соответствовать суммарной токовой нагрузке всех приборов в квартире включая счетчик. Отметим наиболее распространенные показатели УЗО по токовой нагрузке: 4 А, 5 А, 6 А, 8 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и т.д.
УЗО на вводе защитит квартиру от возникновения пожара, а приборы, установленные на отдельные группы потребителей, защитят человека от поражения электрическим током. Данная схема наиболее удобная в плане ремонта электропроводки, так как позволяет отключать отдельный участок без отключения всего дома. Также, если нужен будет ремонт кабельных систем на предприятии, не придется отключать все офисные помещения, а значит не будет массовых простоев в работе. Единственным минусом являются немалые затраты на установку УЗО (зависит от количества приборов).
Если вам необходимо выбрать УЗО на группу автоматов для однофазной сети, то можем посоветовать модель ЭРА NO-902-129 ВД63 с номинальной токовой нагрузкой в 63 А — этого с головой хватит на все электроприборы в доме.
Таблица мощностей УЗО
Если вы думаете о том, как легко и быстро подобрать УЗО по мощности, таблица, приведенная ниже в этом поможет:
| Суммарная мощность нагрузки кВт | 2.2 | 3.5 | 5.5 | 7 | 8.8 | 13.8 | 17.6 | 22 |
| Тип УЗО на 10-300 мА | 10 А | 16 А | 25 А | 32 А | 40 А | 64 А | 80 А | 100 А |
