Провод ПВС и его технические характеристики

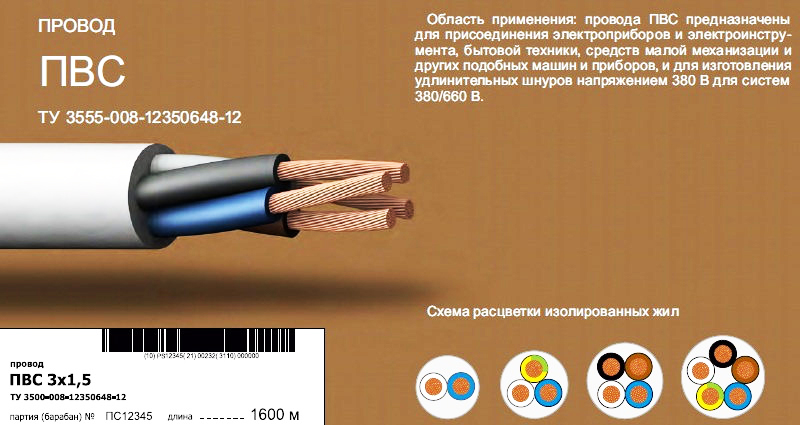

Конструкция, внешний вид

Конструкция провода ПВС хорошо видна на фото. Скручивание проводника из тонких медных жил придает гибкость. Количество и диаметр жилок задают суммарное сечение. Медь жил может лудиться или иметь гальваническое покрытие предотвращающее окисление.

Скрученная жила покрыта эластичным слоем разноцветной виниловой изоляции. Токопроводящие изолированные проводники (1-10штук) скручиваются и заливаются мягким ПХВ внешней оболочки, образуя монолит без пустот. Форма получаются круглой в разрезе. Модели, повышающие разрывную прочность, используют центральный диэлектрический стержень.

Расположение проводников в один ряд образуют плоское изделие марки ПВСП.

Оболочка должна быть целой, без вмятин, выпуклостей, трещин. Отделение жил от оболочки делается легко.

Буквами обозначена марка, цифры указывает количество проводников (2-7), через Х пишется сечение (0,5-10,0 мм²).

Обозначение ПВС 3х4 показывает Провод Виниловой изоляции Соединительный, 3 проводника обладают сечением 4,0 мм² каждый.

Описание

Конструкция этой проводки ничем не отличается от аналогичной. Токопроводящие жилы, изготавливаемые из меди, защищены полимерным покрытием. Маркировка ПВС означает следующее:

• П – провод. Указывается, что изделие принадлежит к классу электропроводки и предназначено для передачи электроэнергии.
• В – винил. Из этого материала изготавливается изолирующий слой. Причем он применяется для защиты каждой жилы и изготовления общей оболочки.
• С – соединительный. Функциональное назначение.

Главной характеристикой ПВС является диаметр жил и их количество. Они изготавливаются из меди и могут быть цельными или состоящими из нескольких отдельных проволок, скрученных вокруг основания. Для маркировки каждой жилы принято использовать стандартные цвета:

1. Белый – обозначает внешнюю защитную оболочку, внутри которой находятся изолированные провода.
2. Черный, коричневый, красный – так принято маркировать фазную жилу.
3. Синий – нулевой.

В некоторых случаях зеленый цвет означает провод заземления. При выборе следует обращать на маркировку изделия. Она выполняется согласно ГОСТ 7399-97. Рассмотрим на примере типовое обозначение — ПВС 2×1,5. Это означает что в состав кабеля входят 2 изолированные жилы диаметром 1,5 мм каждая. В некоторых случаях необходимо знать количество проволочных элементов и их сечение. Тогда следует воспользоваться данными таблицы. В ней же указаны удельная масса кабеля и возможный наружный диаметр.

Технические характеристики провода ПВС дают возможность применения практически во всех областях, где необходимо подключение от источника электроэнергии к потребительской точке.

Характеристики

При выборе кабеля следует обращать внимание на количество токопроводящих жил, их диаметр и эксплуатационные характеристики. Последние являются важным моментом, так как благодаря свойствам виниловой оболочки возможна установка кабеля во влажных помещениях с вероятностью попадания воды на его поверхность. При этом необходимо соблюдать правила соединения отдельных отрезков проводки

Места стыков тщательно изолируются. Лучше всего для этого применять специальные термоусадочные трубки

При этом необходимо соблюдать правила соединения отдельных отрезков проводки. Места стыков тщательно изолируются. Лучше всего для этого применять специальные термоусадочные трубки.

Технические характеристики кабеля ПВС, общие для всех типов изделий:

• Максимальная величина напряжения — 450 В.
• Термостабильность относится к классу Y. Он характеризуется ограничением температуры нагрева до +70°С.
• Стандартный класс огнестойкости. Материал изоляции не горюч, при воздействии внешнего пламени не поддерживает процесс горения.
• Изделие имеет высокую механическую прочность, характеризуется хорошим показателем сопротивляемости изгибным разрушениям.
• В зависимости от типа эксплуатации срок применения может составлять от 6 (подвижное состояние) до 10 (неподвижное) лет.

Ко всему этому хочется добавить доступную стоимость провода ПВС. Благодаря вышеизложенным характеристикам область применения проводки данного вида довольно обширна.

Применение

Чаще всего кабель используется в качестве токопроводящей магистрали для подключения энергии к приборам устройств. Его можно устанавливать для создания проводки в доме или квартире. Но перед этим обязательно рассчитывается номинальный и максимальный показатель нагрузки сети. В соответствии с полученными данными подбирается изделие оптимального сечения. В бытовых приборах с помощью ПВС осуществляют подключение электроприборов к розеткам.

Если говорить в целом — провод ПВС является одним из самых распространенных видов электропроводки для бытового и промышленного применения. Выбор сечения жил должен основываться на расчетных данных всего проекта или параметрах подключаемого устройства. Только так ПВС сможет выполнить свои функции в качестве проводника электроэнергии.

Сфера применения и особенности ПВС

Сфера применения ПВС проводов конкретной марки зависит от металла, используемого в фазных жилах. Медные имеют самую широкую сферу применения и на сегодняшний день используются для прокладки электрических сетей не только в жилых, но и в производственных помещениях. С помощью ПВС большой толщины осуществляется электрификация небольших населенных пунктов, замена кабелей в трансформаторах, подключение силовых электрических установок.

Для ПВС проводов с медными жилами характерны следующие достоинства:

• высокая механическая прочность и эластичность;
• устойчивость к коррозии;
• надежность работы с изоляторами и пускорегулирующим оборудованием (реостаты);
• лучшие показатели терморасширения;
• высокий коэффициент сопротивления.

ПВС с токопроводящими жилами из алюминия используются при разводке городских осветительных электросетей, а также прокладки проводов в многоквартирных домах. В результате оксидной обработки они применяются для электрификации и подключения оборудования высокой мощности в химической и металлургической промышленности, АЭС и т.п.

Функциональные и эксплуатационные преимущества ПВС с алюминиевыми жилами:

• алюминий меньше нагревается и поэтому обеспечивает большую стабильность и мощность электропотока;
• окисление алюминиевой проволоки, из которой скручиваются токопроводящие жилы этого кабеля, позволяет использовать её на объектах с высокой мощностью;
• алюминий весит меньше меди, поэтому эти кабели позволяют не строить дополнительный опоры, когда применяются в высоковольтных линиях электропередач;
• алюминиевый провод ПВС имеет более низкую стоимость, не уступает медному по гибкости и достаточно долговечен – его эксплуатационный ресурс составляет не меньше 5 лет.

Несмотря на то, что провод ПВС рассчитан на большие электрические и механические нагрузки, следует точно рассчитывать необходимые данные (материал, площадь сечения жил, вес, рабочие параметры оборудования) для обеспечения полной безопасности и надежности его использования.

Характеристика кабеля

Ключевой характеристикой ПВС является непосредственный диаметр токопроводящих жил (проводников) и их количество. Проводники медные. Они  бывают цельными, а могут быть представлены отдельными скрученными проволочками.

Каждый проводник имеет свой цвет. Их расшифровка означает:

• Белый обычно этим цветом окрашена внешняя изоляционная оболочка.
• Красный, коричневый, черный такими цветами окрашена изоляционная оболочка, находящейся под напряжением.
• Синий обозначает нулевой провод.
• Зеленый роводник с таким применяют для заземления.

Полная маркировка кабеля осуществляется согласно ГОСТ и выглядит следующим образом ПВС Х*ХХ. Расшифровка данной аббревиатуры:

• Х — это количество проводников,
• * — означает разделительный знак,
• ХХ — это диаметр проводника.

Дополнительные характеристики

ПВС это обозначение типового изделия. Особые параметры отмечают дополнениями в маркировке:

• нг – негорючий материал оболочек;
• FR – повышенная стойкость к воздействию открытым пламенем;
• LS – нормированное небольшое выделение дыма при горении;
• П – плоская модификация конструкции.

К сведению. «Негорючесть» материалов обеспечивается специальными антипиреновыми компонентами полимерного состава.

Дополнительный символ в названии пвсн подчеркивает непригодность конструкции к армированию арматурой неразборного типа. Это значит, что к таким изделиям нельзя присоединять литым соединением сетевую вилку. Технические параметры провода пвсн соответствуют рассмотренным выше стандартным значениям.

Все о проводе ПВС в ГОСТ 7399-97

Отечественные производители провода ПВС, работающие для рынка России и СНГ, стремятся к соблюдению требований ГОСТ 7399-97, поскольку он имеет статус межгосударственного. Вдобавок это облегчает экспортные операции в дальнее зарубежье, поскольку содержание документа синхронизировано с соответствующими частями международных стандартов МЭК 60227-1-93 (97) и МЭК 60245-1-94(97).

Разделы ГОСТ 7399-97 содержат все важнейшие сведения о сортаменте, механических и электрических характеристиках провода ПВС, а также требования по безопасности, перечень испытаний и др.

ПВС 2х0,75+1х0,75 ГОСТ 7399-97

Здесь обозначен провод марки ПВС, в нем две основные жилы сечением 0,75 мм2 и одна заземляющая сечением 0,75 мм2.

Технические характеристики и описание

• Применение для работы в электросетях с рабочим напряжением до 660 В.
• Частота переменного тока 50 Гц.
• Сопротивление на один километр провода 270 Ом.
• Провод можно эксплуатировать в температурном диапазоне от -25 и до +40 градусов.
• Короткий нагрев жил допускается до +70 градусов.
• Изоляция двойная из поливинилхлорида, такой материал самозатухает.
• Срок эксплуатации 6-10 лет.

Кабель ПВС изготавливается согласно ГОСТ 7399-97. Состоит он из многожильных проводов, которых в кабеле может быть от двух до семи. Каждая жила имеет изоляцию из поливинилхлорида, жилы маркируются различными цветами. Нулевая жила имеет голубой или синий цвет, а заземляющая жила имеет жёлто-зелёную маркировку. Сверху покрыты ещё одной оболочкой из поливинилхлорида, которая также может быть различных цветов.

Если в маркировке не указана буква «П», то провод имеет круглую форму. Именно благодаря этой форме он симпатично смотрится на бытовых приборах. Такая форма позволяет ему не перекручиваться и не перегибаться, когда его используют как удлинитель. На рынке присутствуют варианты и с плоской формой, но они распространены значительно меньше.

Сечение жил имеет довольно широкий диапазон: от 0,5 до 16 миллиметров квадратных, что позволяет технически использовать кабель в промышленных целях, в том числе и как силовой провод.

Из-за низкого срока службы (всего до десяти лет) этот провод не рекомендуется использовать для изготовления стационарных электросетей. В таком случае лучше выбрать электрокабель с маркировкой ВВГ. Данный провод имеет срок эксплуатации 30, а не 10 лет, как ПВС.

Также характеристика изоляции кабеля ПВС в отношении температурных режимов (в некоторых регионах) не позволит использовать этот провод как уличный. Например, провод ВВГ работает при температуре от -50 до +50 градусов. Хотя и есть провод ПВС с маркировкой «У», что указывает на уличное применение этого кабеля, но диапазон расширяется только до -40 градусов.

В целом это хороший провод. Если он используется по назначению и не превышаются максимальные характеристики данного электропровода, то он способен справиться с возложенными на него задачами, а срок его службы может быть и большим от заявленных в технической характеристике.

Конструкция

Современный ПВС-провод состоит из нескольких переплетенных друг с другом медных жил, имеющих отдельную изоляцию из качественного поливинилхлорида. Дополнительно все жилы защищены ПВХ-оболочкой. Стандартный кабель имеет круглую форму сечения, хотя у модели ПВСП, как писалось выше, она будет овальной. Изоляционные материалы могут включать различные добавки, которые придают им дополнительные защитные функции (например, изделие не поддерживает процесс горения).

Каждая медная жила включает большое количество медных проволок. При скручивании каждой формируется плотный жгут. В соответствии с ГОСТ класс жил в ПВС должен быть не менее пятого. Подобный стандарт автоматически регламентирует минимальную толщину проволок, из которых формируется отдельная жила.

Если сечение каждой жилы в кабеле составляет 1 кв. мм, то диаметр используемых проволок не должен быть ниже 0,21 мм.

Разбирая ГОСТ, можно обнаружить очередное важное правило: в ПВС жилы скручиваются по левому направлению, однако плотность настолько высока, что заполнитель не применяется. При выборе изоляционной оболочки производители стараются использовать материалы разных цветов, что упрощает выполнение задач по монтажу. Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет

Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный)

Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет. Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный)

При выборе изоляционной оболочки производители стараются использовать материалы разных цветов, что упрощает выполнение задач по монтажу. Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет. Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный).

Верхний, наружный слой представляет собой поливинилхлоридную оболочку, которая накладывается по методу экструзии. В процесс одиночной укладки защитный слой не поддерживает горения. За счет своей пластичности оболочка заполняет любые промежутки, образовавшиеся между жилами, благодаря чему провод по форме становится круглым. Максимальное значение эксцентриситета составляет 10%.

Это интересно: Кабель ВБбШв — подробное описание

Принятая расцветка

К окраске внешней изоляции вышеуказанный ГОСТ особых требований не предъявляет, допускаются 10 вариантов цветов: белый, черный, серый и т.д.

Что касается окраски изоляции жил, то она должна соответствовать приведенной ниже таблице.

Таблица окраски изоляции жив в зависимости от их назначения и количества:

Кол-во жил	Принятый стандарт расцветки
имеется заземляющая жила	Отсутствует заземляющая жила
2		коричневая, голубая
3	желто-зеленая, коричневая, голубая	черная, коричневая и голубая
4	желто-зеленая, черная, коричневая, голубая	голубая, черная, коричнева, черная или коричневая
5	желто-зеленая, голубая, черная, коричнева и черная или коричневая	голубая, черная, коричнева, черная или коричневая, черная или коричневая

Назначение в зависимости от окраски изоляции представлено на рисунке 3.

Рисунок 3. Расцветки по ГОСТу для нулевой, защитной и фазной жилы

Обратим внимание, что иногда встречается и белая окраска изоляции фазной жилы, что допустимо по номам международного стандарта. Закончив с конструктивными особенностями и цветовым обозначением, перейдем к описанию основных параметров. Закончив с конструктивными особенностями и цветовым обозначением, перейдем к описанию основных параметров

Закончив с конструктивными особенностями и цветовым обозначением, перейдем к описанию основных параметров.

Эксплуатационные и технические характеристики

Рекомендованная сфера использования ПВС кабелей – различные соединения электрического оборудования: подвижные и неподвижные. Отличительной особенностью является его отличная гибкость, что позволяет использование в условиях многократных перегибов.

• П – провод (хотя также его можно назвать и кабелем);
• В – жилы проводов покрыты поливинилхлоридом, как и внешняя оболочка;
• С – соединительный – эта литера показывает, где рекомендовано использовать провод.

Назначение этого кабеля исключает его использование при монтаже внутренней электропроводки, хотя напрямую такого запрета в ГОСТах или требованиях ПУЭ не прописано.

О чем говорит маркировка

1. Наружная оболочка – чаще всего белая, но нет никаких препятствий для ее изготовления в других цветах – черного, красного серого синего и т.п.
2. Заземляющий проводник подключается к проводу желто-зеленого цвета.
3. Для подключения нулевого провода используется синий цвет.
4. Все остальные цвета используются для подключения фазы – одной или нескольких.

На наружной оболочке производителем наносится маркировка в следующем виде: ПВС X*Y, где X показывает количество жил в кабеле, а Y – размер их поперечного сечения в мм².

• Двухжильные – ПВС 2*(0,5-6)
• Трехжильные – ПВС 3*(0,75-10)
• Четырехжильные – ПВС 4*(0,75-10)
• Пятижильные – ПВС 5*(0,75-10)
• Семижильные – ПВС 7*(1-2,5)

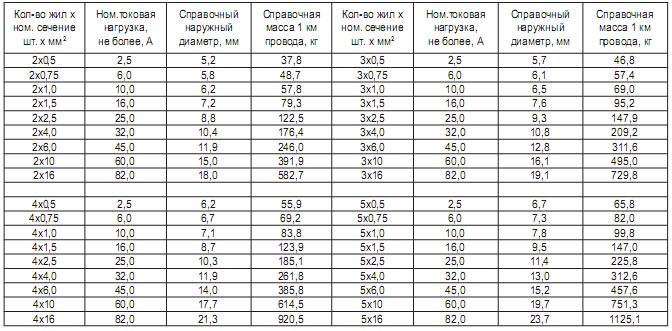

Остальные физические характеристики показаны в таблице на рисунке:

Технические характеристики ПВС

1. Рабочее напряжение – 660 Вольт.
2. Гарантия от производителя – 2 года с момента начала эксплуатации.
3. Температура использования, при которой изоляция провода сохраняет свои свойства – от -25 до +40С°. Есть морозостойкая разновидность кабеля, с маркировкой «Y», которая может функционировать при -40С°. Изоляция должна выдерживать долговременный нагрев до +70С° и кратковременный до +80. Так как кабель может использоваться на движущихся механизмах, то все это относится и к разрешенной температуре монтажа.
4. Количество жил – 2-7.
5. Уровень влажности, при котором может использоваться провод – 98%.
6. Срок службы – 2019 часов при монтаже в качестве электропроводки и 12000 часов при использовании для подключения электрооборудования.
7. Устойчивость к деформации, при перегибах в обе стороны с радиусом от 6 см – 30000 циклов.
8. Длина бухты провода при продаже – 30 и 200 метров.
9. Диэлектрические испытания проводятся переменным напряжением в 2019 Вольт – кабель должен выдерживать его в течение 5 минут.

Как видно, у провода ПВС все технические характеристики рассчитаны на достаточно большие нагрузки, электрические и механические, Этого с лихвой хватает для бытового использования, но выбирая подходящий провод все равно всегда надо производить тщательные вычисления сечения жил.

Для чего используется провод ПВС смотрите в этом видео:

Дополнительные характеристики

Кроме стандартного исполнения кабеля ПВС, у него есть разновидности для использования в условиях повышенной пожароопасности с соответствующей маркировкой ПВСнг-LS:

• нг в маркировке определяет негорючий тип изоляции;
• LS – показывает что используется изоляция с пониженным дымовыделением при горении.

Иногда аббревиатуру ПВС могут перепутать с созвучной – ППС, но кроме похожего звучания названий эти кабели ничем друг на друга не похожи. Что такое провод ППС, хорошо знают электрики высоковольтники – по своим техническим характеристикам этот провод создан для транспозиции экранов кабелей и сечение самого маленького из них составляет 70 мм². Их использует служба релейной защиты распределительных подстанций и с бытовыми нуждами такие провода не пересекаются.

Коротко о главном

Грамотное использование кабелей и проводов — залог безопасности вас и вашего жилища. И не только. Это еще и беспроблемная эксплуатация электроприборов. Поэтому подбирать кабели и провода надо точно в соответствии с их назначением, не надеяться на «авось» и не экономить. Электрика — это последнее место, где есть смысл в экономии. Например, провод ПВС иногда используют для внутренней скрытой проводки, а он для этого не предназначен. Не те у него характеристики и свойства. О том, где его лучше применять и почему — читайте в статье.

Виды, поперечное сечение

Характеристики и параметры резьбы ПВА описаны в ГОСТ 7399-97. Согласно этому документу, поперечное сечение жил составляет от 0,75 мм² до 2,5 мм², количество жил – от двух до семи. Максимально допустимое напряжение 600 В, работает как с постоянным, так и с переменным током. Он может быть круглым или плоским.

Возможны следующие изменения:

• ПВСм. Морозостойкость с диапазоном рабочих температур от -40 ° C до +40 ° C.
• PVSmp. Морозостойкость с дополнительной оболочкой – скрученные изолированные жилы, обмотанные синтетической лентой. Сверху залил слоем ПВХ. Более прочная модификация.
• ПВСн – не предназначен для армирования. Точное отличие от обычного может дать только производитель.
• ПВСу. Доступно только от избранных производителей. Иногда обозначает меньшее количество жил (по сравнению с ГОСТ). Иногда буква «U» указывает на умеренный климат. Что именно означает эта маркировка, также следует уточнять у производителя.Если вы купили кабель с вилкой для подключения стиральной машины, электроплиты, посудомоечной машины, то, скорее всего, это кабель ПВА
• PVSt. Изолированные жилы скручиваются вокруг опорного кабеля (обычно есть еще 5 жил). Есть еще один вариант – где «t» означает тропическое исполнение.
• ПВСЛ – медный луженый круглый провод (нормально полированный). Это опять же от отдельных производителей.
• ПВСП – плита.
• ПВСПнг (А) -LS. Плоский провод, негорючий вариант. «ПН» – пониженная горючесть, LS – пониженный выброс вредных веществ при горении.
• ПСВЛ-Т.

Как видите, нить ПВА имеет различные модификации. Наиболее полезны морозостойкие ПВСм, могут пригодиться маловоспламеняющиеся ПВСПнг (А) -LS, плоские – ПВСП.

Как выбрать подходящий кабель

При выборе ПВС-провода в первую очередь следует обратить внимание на количество и диаметр жил, допустимые условия эксплуатации. Подбор кабеля следует осуществлять, отталкиваясь от мощности подключаемого с его помощью электроприбора. Важнейшим моментом выбора является наличие заземляющего провода, являющегося соединительным элементом между подключенным электроприбором и контуром заземления

Например, для прокладки промышленных электросетей по правилам ПУЭ должен применяться четырехжильный ПВС-кабель

Важнейшим моментом выбора является наличие заземляющего провода, являющегося соединительным элементом между подключенным электроприбором и контуром заземления. Например, для прокладки промышленных электросетей по правилам ПУЭ должен применяться четырехжильный ПВС-кабель.

Также при покупке следует обязательно удостовериться в целостности и надлежащем качестве изготовления изоляции, которая не должна разрываться и повреждаться от прикосновений, так как зачистить настоящий качественный кабель удается только с использованием специального либо подручного инструмента. Если изоляция не может выдержать не самой сильной механической нагрузки, то кабель будет не только долго не прослужит, но и будет опасным.

На образце от производителя следует проверить надлежащее качество скрутки самой жилы. На ней не должны присутствовать пятна, обрывы, изменения цвета и другие видимые глазу дефекты. Маркировка, присутствующая на кабеле, также может многое рассказать о характеристиках изделия. Процентное содержание меди в жилах, а также ее постоянно изменяющаяся цена на рынке, существенно влияют на стоимость провода.

Правильный подбор ПВС-кабеля является важнейшим фактором безопасной и эффективной эксплуатации оборудования, инструмента или бытовой техники. Если при выборе изделия возникли какие-либо затруднения, лучше обратиться за помощью к консультантам магазина, которые обязательно проинформируют о тех или иных нюансах продукции, чем приобрести не подходящий для условий эксплуатации ПВС-провод.

ПВС — это кабель или провод

Конструкция трехжильного провода ПВС

ПВС — один из наиболее распространенных видов, который можно использовать для сетей напряжением до 380 вольт, имеет от двух до пяти жил. Каждая жила состоит из тонких скрученных проволочек, заключенных в отдельную изоляцию. Для удобства монтажа изоляция фазных проводов может быть коричневой, белой, красной или черной. Нулевой окрашен в синий или голубой цвет. Изоляция заземляющей жилы желто-зеленая. Общая оболочка также имеет широкую гамму цветов.

Есть масса вариантов, отличаются они по следующим параметрам:

• Наружный имеет три жилы – фаза, ноль, заземление. Он удобен для подачи питания от внешнего трансформатора до распределительного щитка в помещении.
• Внутренний провод устроен таким же образом. Не имеет защиты от климатических условий и сырости. Можно применять внутри помещения.
• Медный – высокой прочности, имеет малое сопротивление и повышенную токопроводимость, устойчив к коррозии.
• Преимущество алюминиевого – цена. Обработка оксидом алюминия повышает срок службы.

Расшифровывать маркировку других разновидностей можно следующим образом:

• Т – устойчивость к плесени и грибкам;
• Б – бронированный кабель;
• У – увеличивает температурный минимум;
• ПС – самозатухающая оболочка;
• Г – без изоляции;
• СП – силовой;
• Т – телефонный кабель.

Различие между проводом и кабелем

По причине схожей областей применения данной электротехнической продукции и похожих кабелей, можно образоваться резонный вопрос – это всё же кабель и провод, и в чём их кардинальное отличие?

Смотря с точки зрения технической стороны, ПВС – это провод. Это можно понять из маркировки (которая будет описана ниже). ПВС не обладает техническими параметрами кабеля, чтобы обладать этим статусом. Кабель представляет собой достаточно сложную систему, состоящую из определённого количество проводников, каждый из числа которых обладает собственной изоляцией.

Ещё одно отличие провода ПВС от кабелей в большей гибкости и меньшей массы первых. По этой причине они удобны для эксплуатации в помещениях, однако не используются для передачи электроэнергии на дальние расстояния.

Структура провода

ПВС — это кабель, состоящий из двух и более изолированных друг от друга жилок проводникового материала, которые переплетены (сечение круглое) или лежат параллельно (сечение овальное) во внешней изолирующей оболочке. Согласно тому же нормативному документу ГОСТ 7399 — 97 допускается применять любой материал в качестве предизоляционного, чтобы между жилами не было пустот. При этом они должны свободно отделяться от внешней и внутренней оболочки. Общая структура кабеля гибкая, что позволяет использовать его во многих отраслях деятельности.

На фото представлен провод ПСВП
