Разработка схемы светодиодной лампочки
Чтобы не было жалко, используем старую перегоревшую галогенную лампу GU4
Нам также понадобятся: светодиоды (количество неважно); быстросохнущий и хорошо схватывающий клей; обрезки медных проводков; небольшой кусочек тонкого алюминия (например, от жестяной банки); резисторы
Для тех, кто не очень разбирается в тонкостях радиоэлектроники, чтобы разработать схему, можно и даже нужно воспользоваться он-лайн калькулятором. Этот калькулятор поможет посчитать количество нужных светодиодов, необходимое выходное напряжение источника питания, сопротивление резисторов.
Процесс производства светодиодных лампочек
Далее процесс домашнего производства лампочек будет выглядеть следующим образом:
снимаем стекло; осторожно вынуть из корпуса лампы всю замазку; вынуть лампочку из отражателя: перевернуть лампочку вверх цоколем и аккуратно ударить молотком по цокольным выходам (ножкам); сделать круглый шаблон из бумаги, который потом наклеиваем на кусок алюминия и вырезаем круг; дыроколом можно выбить необходимое количество дырочек; положить алюминиевый круг на подставку и вставить в отверстия светодиоды так, чтобы анод одного и катод другого были друг рядом с другом; между светодиодами клеевым пистолетом нанести клей. Тем самым мы приклеиваем элементы и одновременно разграничиваем их друг от друга; обрезать ножки до нужной длины; спаять светодиоды последовательно друг с другом по четыре штуки минус с плюсом
У нас получится несколько цепей по четыре элемента в каждой; спаять все плюсовые ножки получившихся цепей; к минусовым выводам вертикально припаять резисторы; к полученным группам выводов припаять медные проводки; всё свободное пространство между светодиодами и резисторами заполнить клеевым пистолетом (если это не было сделано раннее); готовый диск со светодиодами устанавливаем на отражатель разобранной лампы. Диск приклеиваем любым клеем, которым мы уже пользовались в процессе работы; после того как клей застыл, на обратной стороне (цоколе) отмечаем плюс (“+”) и минус (“-“); обрезаем выведенные концы медной проволоки до нужной длины; подключаем готовую лампочку к источнику питания.
Как пользоваться он-лайн калькулятором при создании лампы своими руками
На протяжении всей работы сверяемся с он-лайн калькулятором, где будет необходимо заполнить поля:
- Source voltage – напряжения источников питания 220 или 12 вольт;
- Diode forward voltage – напряжение светодиода, которое зависит от цвета светодиода;
- Diode forward current – сила тока миллиамперах. Эти параметры указаны на упаковке;
- Number of LEDs in your array – количество светодиодов, используемое в лампе.
В этой рабочей форме отмечаем значение wiring diagram, после чего нажимаем кнопку design my array. После всех процедур схема соединения светодиодов и резисторов готова.
Имеющиеся в продаже светодиодные лампы, конечно, лучше самодельных. Но надо владеть очень большой информацией, чтобы разбираться в них и не быть разочарованным в своей покупке. Именно светодиодные лампы, сделанные своими руками, помогут разобраться во всех тонкостях светодиодов и лампочек из них.
Как сделать светодиодную лампу своими руками: 220V – это не панацея
К сожалению, далеко не у всех людей имеется тяга к пайке всевозможных радиодеталей, и, возможно, для них описанный выше способ решения вопроса, как изготовить светодиодную лампу, покажется неприемлемым. Для таких людей существует более простой вариант решения этой проблемы – он сводится к тому, чтобы вместо драйвера для одной лампочки использовать полноценный блок питания, который предназначен для подключения светодиодной ленты. Такой путь позволяет использовать целые части ленты, не прибегая к глобальным переделкам и пайкам.
Единственная проблема, которая возникает при такой постановке вопроса, это габариты блока питания, а они диктуют определенные требования. По сути, они предлагают либо полностью переделывать электрическую проводку: (понадобится выделить все освещение дома в единую ветку) или же каждый осветительный прибор или их группу запитывать отдельным трансформатором. Если в доме используются точечные светильники, то здесь вообще проблем нет – находим первый в цепи осветительный прибор и вставляем перед ним блок питания, после чего меняем все ламы 220V на самодельные светодиодные 12V.

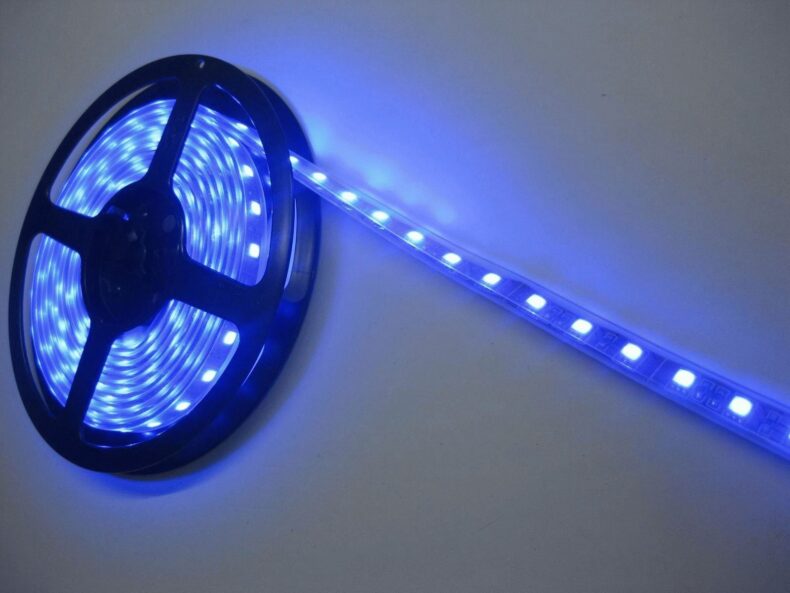

Как сделать лампу из светодиодной ленты фото
Теперь поговорим о самих лампочках – их можно собрать из отрезков пластиковых трубок. По сути, понадобится наклеить с их боков отрезки светодиодной ленты, соединить их с помощью паяльника по параллельной схеме и установить на конце пучка проводов два штырька, которые будут играть роль цоколя. Если светильники вашей квартиры имеют стандартный патрон для установки лампы, то здесь дела обстоят еще проще – в такой ситуации придется немного модернизировать старые энергосберегающие лампы, только уже без использования внутренних схем. Как и в прошлый раз, лампа разбирается, и все, что имеется у нее внутри, за исключением проводов цоколя, удаляется. На ее колпачок, там, где выходили люминесцентные трубки, приклеивается пластиковый цилиндр, на который наклеиваются отрезки светодиодной ленты. Подключаются эти ленты к проводам, идущим от цоколя.
Во всех изготавливаемых лампах «плюс» лучше припаять к нижней части цоколя. Если при подключении самодельных ламп они гореть не будут, то нужно будет переподключить к проводам выход блока питания.

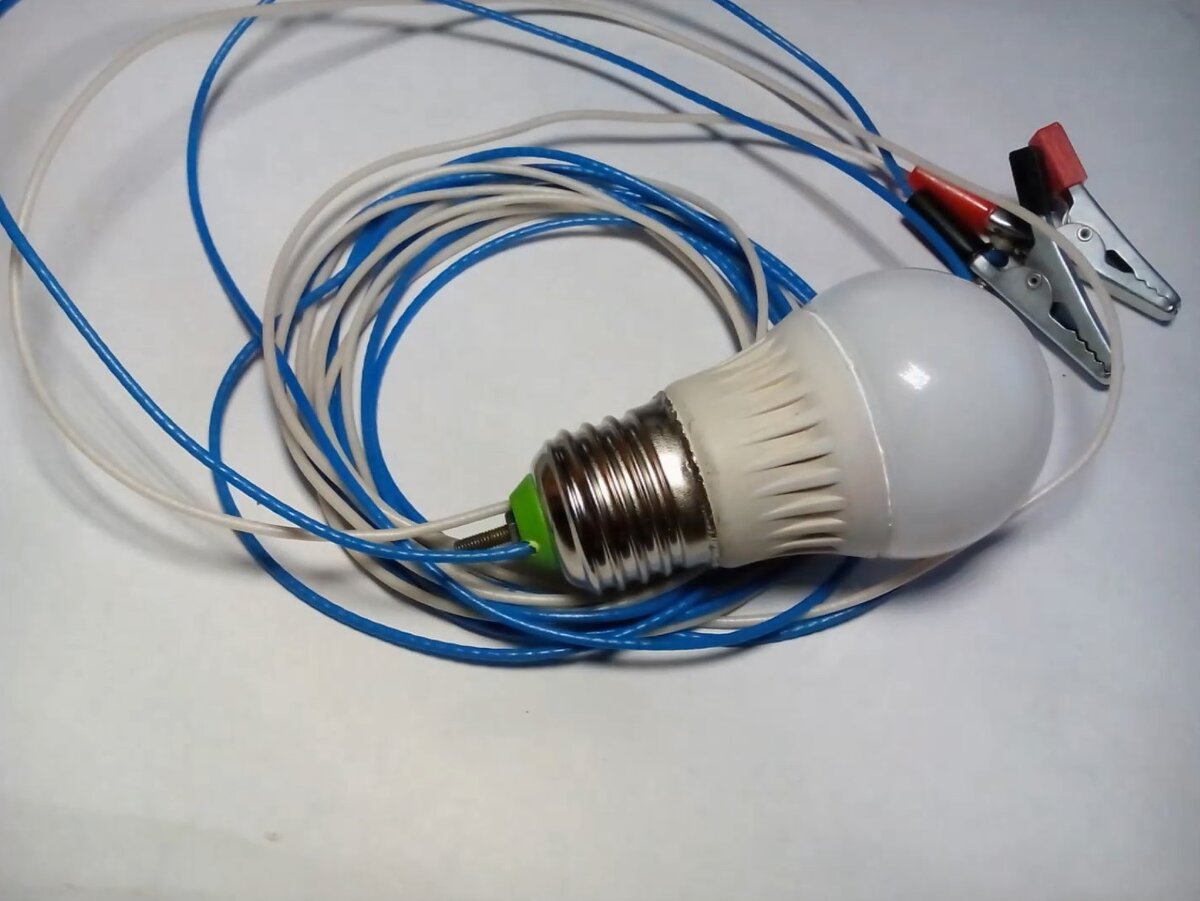

Лампа светодиодная 12v своими руками

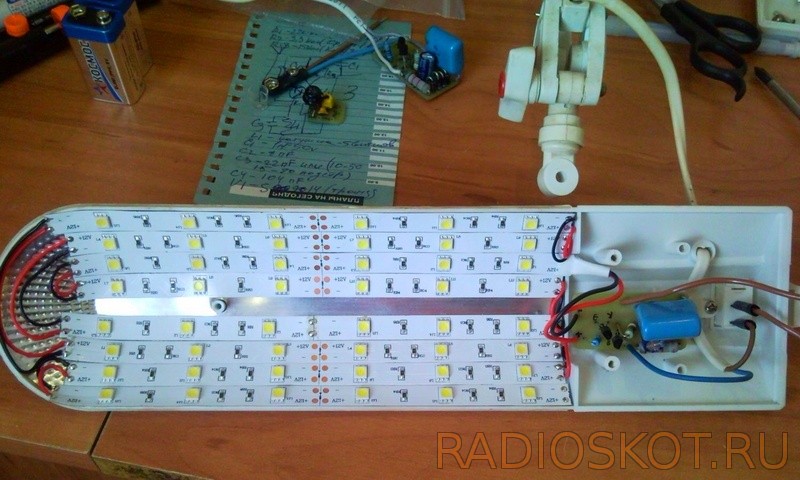

По большому счету, имея в своем распоряжении готовый драйвер и моток светодиодной ленты, можно изготовить в домашних условиях не только лампочку, но и полноценный светильник. Его сделать несложно, так как разместить в готовом корпусе светодиодное оборудование проще, чем выдумывать конструкцию лампы и делать это так, чтобы она еще и имела эстетический вид. Взять, к примеру, настольную лампу – все, что понадобится для ее переделки, это вырезать вставку в плафон, установить на ней светодиоды, и, по сути, светильник готов. Светодиодная настольная лампа своими руками при наличии всего необходимого собирается максимум в течение часа. Таким способом можно переделать практически любой осветительный прибор, который имеет полость для установки драйвера – это может быть люстра или даже настенное бра. В некоторых ситуациях, возможно, понадобится лишить блок питания корпуса – тогда он станет намного компактнее.
В общем, варианты перехода на более экономичное освещение есть, и выбирать между ними только вам. Может быть, вы не захотите возиться с самостоятельным изготовлением подобных осветительных приборов, а, возможно, решите, что это самый оптимальный для вас вариант. В любом случае, вне зависимости от того, будет ли изготовлена светодиодная лампа своими руками или просто куплена, результат не заставит себя долго ждать, и уже на следующий месяц вы увидите значительные сокращения потребленной электрической энергии.
Автор статьи Александр Куликов
Декорируем своими руками светодиодные гирлянды на Новый год с фотоописанием процесса
Светодиодные ленты красивы сами по себе, но, если их доработать и сделать для них красочные абажуры, они будут создавать ощущение домашнего тепла и уюта в вашем доме.
Мастер-класс по украшению светодиодов цветами из коробок из-под яиц
Для украшения своими руками гирлянды из светодиодных лампочек цветками из-под лотков для яиц нам понадобится несколько контейнеров, ножницы и краска в баллончике, подходящая под ваш интерьер. Работа совсем несложная и справиться с ней можно всего за полчаса.
| Иллюстрация | Описание действия |
| Разрезать лоток по местам сгиба на ячейки. | |
| Срезать неровности и разогнуть края наружу, форма примет вид цветочка. | |
| Чтобы сделать цветок в форме колокольчика, нужно срезать все края. | |
| Покрасить все заготовки в подходящий по интерьеру цвет. | |
| После полного высыхания цветочков сделать шилом отверстие для диодов. | |
| Вставить лампочки внутрь цветочка, чередуя абажуры по цвету. | |
| Красивую гирлянду можно сделать под любое оформление интерьера. |
Более подробно мастер-класс можно посмотреть на видео:
Watch this video on YouTube
Гигантские конфеты и нежные бантики для светодиодов
Если вы собирали красивые конфетные фантики, можно их использовать для украшения светодиодной ленты. Для этого нужно завязать красочные обёртки между лампочками.
Вместо конфетных фантиков часто используют тюль, вуаль или фатин
Ещё один вариант – сделать своими руками имитацию конфетных украшений из пластиковых стаканчиков или контейнеров. Для работы нам понадобятся:
- пластиковый стаканчик или контейнер;
- электрическая светодиодная гирлянда;
- фольгированная цветная бумага;
- скотч;
- ножницы.
Приступаем к созданию гигантских конфет.
- Отрезать кусок бумаги, достаточный, чтобы обернуть упаковку.
- Положить гирлянду в стаканчик или контейнер таким образом, чтобы оба конца были снаружи. Контейнер нужно закрыть.
- Обернуть упаковку фольгой и зафиксировать края скотчем.
- Аналогичным образом оформить всю гирлянду.
Пошаговое изготовление гигантских конфетТакая гирлянда никого не оставит равнодушным
Украшение светодиодов шариками для пинг-понга
Нежную гирлянду для украшения спальни или детской комнаты делают из шариков для пинг-понга. Можно использовать только белые заготовки или покрасить их подходящими к интерьеру красками.
В каждом шарике сделать крестообразный надрез и вставить в него лампочкиЧтобы конструкция была прочной, на основание диодов наносят клеевой состав
Светодиодная гирлянда из пластиковых стаканчиков
Ещё одно интересное украшение для светодиодной гирлянды можно сделать своими руками из пластиковых стаканчиков, оформленных в новогодней тематике. Для этого нам понадобится цветная бумага, клей и ножницы.
| Иллюстрация | Описание действия |
| Разрезать один стаканчик по высоте, срезать у него дно и по лекалу сделать заготовку из бумаги. | |
| Подготовить новогодние схемы для оклейки стаканчиков. | |
| Перенести шаблон на бумагу и вырезать образец. | |
| На стаканчик приклеить вертикальную полоску двустороннего скотча и приклеить на него заготовку из бумаги. | |
| Аналогичным образом украсить все стаканчики. | |
| Канцелярским ножом или скальпелем проделать в донышке стаканчиков крестообразные отверстия для диодов. | |
| Вставить диоды внутрь каждого отверстия в стаканчике. | |
| Новогодняя гирлянда готова. |
Более подробно мастер-класс можно посмотреть на видео:
Watch this video on YouTube
Как сделать корпус
Когда электронная начинка будет готова, нужно будет собрать для нее корпус.
Как вы поняли, основа лампы – стеклянный или пластиковый плафон. Лучше всего подойдет матовое стекло с хорошим рассеивающим эффектом. Если плафон прозрачный или плохо рассеивает свет, можно приклеить на внутреннюю часть слой пекарской или пергаментной бумаги.
В качестве основного крепления будет использоваться пластиковая труба 50-го диаметра. Диодная матрица идеально охватывает ее с наружной стороны.
Верхний торец трубы можно закрыть пробкой того-же диаметра или заглушкой меньшего размера. Все зависит от диаметра отверстия в используемом плафоне.
Важный момент. Для лучшей подачи питания следует соединить соответствующие контакты на обратной стороне матрицы
Для основания нет единого решения, все опять же будет зависеть от используемого плафона. У одних нижний торец может идеально закрыться заглушкой для трубы диаметром 100мм, у других найдется подходящая пластиковая емкость, из которой придется вырезать дно, а третьи просто напечатают заглушку на 3D-принтере.
Огромная самодельная диодная лампочка
Теперь нужно намотать матрицу на трубу, заранее просверлив в ней отверстие для проводов, и собрать конструкцию воедино. Сенсорную кнопку нужно будет приклеить термопистолетом ко внутренней стороне верхней пробки, аналогично можно связать основание с днищем.
Последним сложным решением будет подвод питания.
Можно просто припаять кабель от адаптера и проделать для него отверстие в днище. При наличии бормашины лучше просверлить отверстие в самом плафоне.
Просверлил отверстие под штекер питания при помощи бормашины
Теперь можно собирать все компоненты. Не стоит наглухо склеивать все узлы конструкции, предусмотрите вариант разборки через верхнюю или нижнюю пробку.
Настольная лампа
В качестве корпуса использован колпачок от дезодоранта.
Патрон Е27 традиционно от сгоревшей экономки.
В корпус вместилось 55 светодиодов.
Получилось компактно и аккуратно.
В настольной лампе «инсталляция» смотрится, как родная.
И светит вполне уверенно.

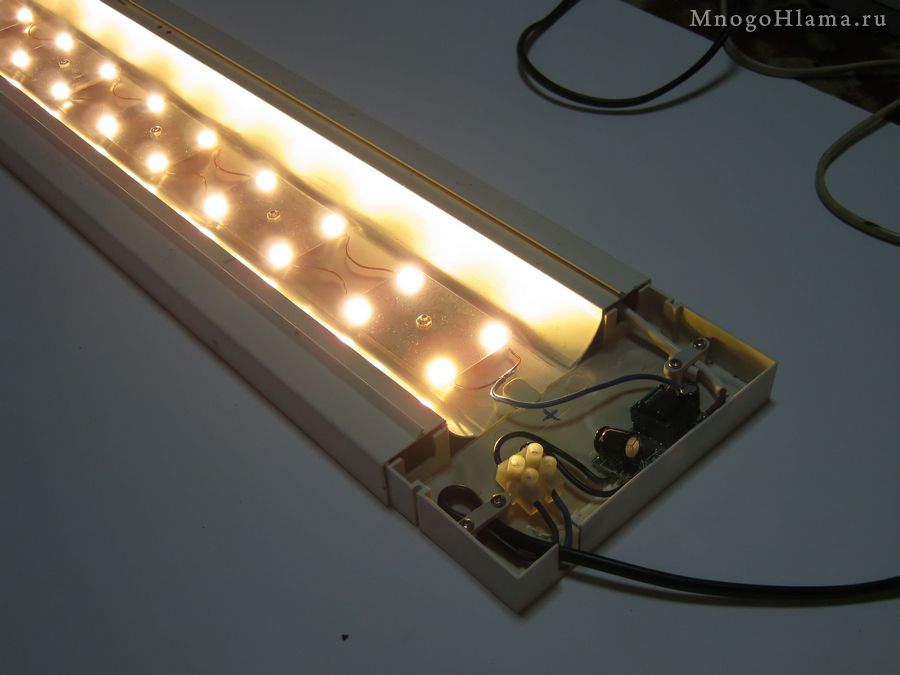

LED освещение компьютерного стола Ребенок, вдохновленный успехами папы, попросил подсветку для компьютерного стола. Была найдена какая-то изящная коробочка, в которую поместился драйвер.
В качестве корпуса я применил короб для прокладки кабеля. Размер профиля: 10*10 мм.
Чтобы свет не бил в глаза, а был направлен сверху вниз, конструкция разместилась на уголке со стороной 25 мм, из белого ПВХ.
Итог:
Все работы выполнены из компонентов, которые практически ничего не стоят. Кроме того, это прекрасный повод попрактиковаться в радиоделе.
Выбор простого варианта
Процесс изготовления осветительного прибора со светодиодными лампами достаточно прост и не занимает много времени. Опытный электронщик сможет создать светильник с нуля, имея под рукой необходимые детали и инструменты.
Если начинающий мастер берется за такое дело впервые, то работа должна основываться на советах профессионалов или пошаговых инструкциях, как сделать светодиодную лампу своими руками. В этом случае специалисты рекомендуют начинать с переделки готового светильника, работающего от ламп накаливания.
Перед началом работы подготовьте материалы. От них зависит желаемый результат.
Выбор светодиодов
Прежде чем приступить к работе, необходимо определиться, какие светодиоды вам нужны. Все лампы можно разделить на два типа:
- мощный;
- малая мощность
Выбор в этом случае будет зависеть от характеристик собранного светильника, так как один мощный светодиод приравнивается к пятнадцати малопотребляющим. То есть, выбрав последнее, работы будет больше. Поэтому начинающему мастеру стоит выбирать светодиодную лампу мощностью 1 Вт Детали этого типа также делятся на два типа:
- для поверхностного монтажа;
- производство.
Новичку лучше выбрать второй вариант.
Источник питания
Для правильной работы светодиодных ламп им необходим качественный блок питания, также называемый драйвером тока. Контроллеры имеют несколько разновидностей:
- кейс;
- без рамы;
- с гальванической развязкой;
- без гальванической развязки.
При переделке простой лампы на светодиод больше подойдет бескаркасный блок питания с гальванической развязкой.
Этот элемент небольшой, практически не греется, но его сложно установить. Гальваническая развязка обеспечивает безопасность, защищая от поражения электрическим током при случайном прикосновении к рабочему светодиоду.
Необходимость охладителя
Чтобы светодиод работал долго, он не должен перегреваться. Для отвода тепла от элемента необходим алюминиевый радиатор. Для лампочки 1Вт понадобится рассеиватель 5х5см, если брать меньше эффекта не будет, площадь играет важную роль.
Изготовление светодиодного модуля
Для создания простого светильника вам потребуются специальные детали:
- светодиодные лампы по 1 Вт — 3 шт;
- блок питания 300мА;
- двухсторонний скотч с теплопроводными свойствами;
- алюминиевая пластина толщиной 6 см и 1 мм в качестве радиатора.
Теплопроводящая липкая лента наклеивается на предварительно обезжиренную поверхность радиатора. Снизу также устанавливаются предварительно обработанные светодиоды, не забывая соблюдать полярность.
Также с помощью тончайшего проводка светодиоды спаяны между собой. Затем концы проводов крайних ламп припаиваются к контроллеру.
Проект должен быть подключен к сети и поддерживаться в рабочем состоянии в течение нескольких часов, чтобы проверить его. Особенно следует проверить радиатор; Не должно быть слишком жарко.
Готовое устройство можно сделать из коробки из любого доступного материала. На фото светодиодных светильников ручной работы можно увидеть множество интересных примеров декорирования: плафоны из пластиковых стаканчиков или фигурок из картона, проволочных или деревянных конструкций.

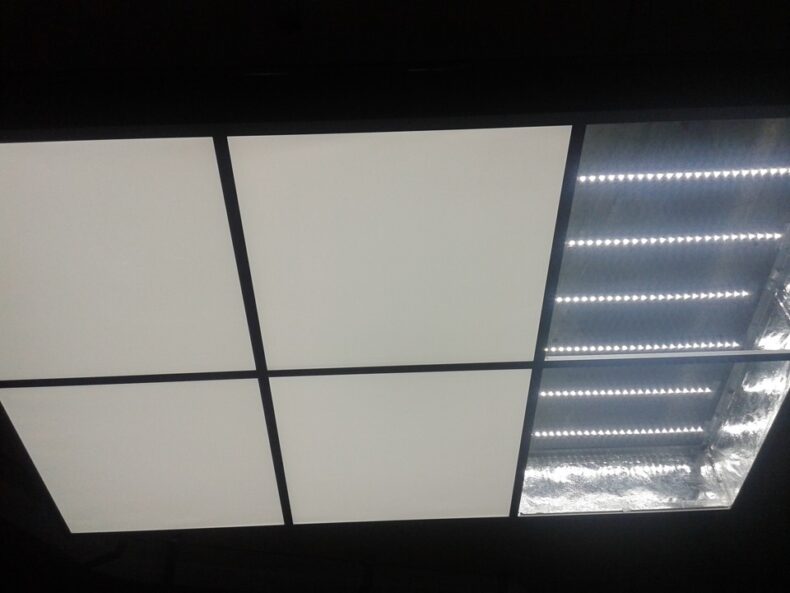

Чтобы сделать более мощную лампу, вам понадобится больше светящихся элементов и более мощный драйвер. Можно сделать длинную светящуюся ленту и использовать ее для сборки светодиодных потолочных светильников своими руками.
Расчет резистора для светодиода
Надежная работа светодиода зависит от тока, протекающего через него. При заниженных значениях, он просто не будет светить, а при превышении значения тока – характеристики элемента ухудшатся, вплоть до его разрушения. При этом говорят – светодиод сгорел. Для того чтобы исключить возможность выхода из строя этого полупроводника необходимо подобрать в цепь с включенным в нее, резистором. Он будет ограничивать ток в цепи на оптимальных значениях.
Вычисление номинала сопротивления
Для работы радиоэлемента на него нужно подать питание. По закону Ома, чем больше сопротивление отрезка цепи, тем меньший ток по нему протекает. Опасная ситуация возникает, если в схеме течет больший ток, чем положено, так как каждый элемент не выдерживает большей токовой нагрузки.
Сопротивление светодиода является нелинейным. Это значит, что при изменении напряжения, подаваемого на этот элемент, ток, протекающий через него, будет меняться нелинейно. Убедиться в этом можно, если найти вольт — амперную характеристику любого диода, в том числе и светоизлучающего. При подаче питания ниже напряжения открытия p – n перехода, ток через светодиод низкий, и элемент не работает. Как только этот порог превышен, ток через элемент стремительно возрастает, и он начинает светиться.
Если источник питания соединять непосредственно со светодиодом, диод выйдет из строя, так как не рассчитан на такую нагрузку
Чтобы этого не произошло – нужно ограничить ток, протекающий через светодиод балластным сопротивлением, или произвести понижение напряжения на важном для нас полупроводнике
Рассмотрим простейшую схему подключения (рисунок 1). Источник питания постоянного тока подключается последовательно через резистор к нужному светодиоду, характеристики которого нужно обязательно узнать. Сделать это можно в интернете, скачав описание (информационный лист) на конкретную модель, или найдя нужную модель в справочниках. Если найти описание не представляется возможным, можно приблизительно определить падение напряжения на светодиоде по его цвету:
- Инфракрасный — до 1.9 В.
- Красный – от 1.6 до 2.03 В.
- Оранжевый – от 2.03 до 2.1 В.
- Желтый – от 2.1 до 2.2 В.
- Зеленый – от 2.2 до 3.5 В.
- Синий – от 2.5 до 3.7 В.
- Фиолетовый – 2.8 до 4 В.
- Ультрафиолетовый – от 3.1 до 4.4 В.
- Белый – от 3 до 3.7 В.
Рисунок 1 – схема подключения светодиода
Ток в схеме можно сравнить с движением жидкости по трубе. Если есть только один путь протекания, то сила тока (скорость течения) во всей цепи будет одинакова. Именно так происходит в схеме на рисунке 1. Согласно закону Кирхгоффа, сумма падений напряжения на всех элементах, включенных в цепь протекания одного тока, равно ЭДС этой цепи (на рисунке 1 обозначено буквой Е). Отсюда можно сделать вывод, что напряжение, падающее на токоограничивающем резисторе должно быть равным разности напряжения питания и падения его на светодиоде.
Так как ток в цепи должен быть одинаковым, то и через резистор, и через светодиод ток получается одним и тем же. Для стабильной работы полупроводникового элемента, увеличения его показателей надежности и долговечности, ток через него должен быть определенных значений, указанных в его описании. Если описание найти невозможно, можно принять приблизительное значение тока в цепи 10 миллиампер. После определения этих данных уже можно вычислить номинал сопротивления резистора для светодиода. Он определяется по закону Ома. Сопротивление резистора равно отношению падения напряжения на нем к току в цепи. Или в символьной форме:
R = U (R)/ I,
где, U (R) — падение напряжения на резисторе
I – ток в цепи
Расчет U (R) на резисторе:
U (R) = E – U (Led )
где, U (Led) — падение напряжения на светодиодном элементе.
С помощью этих формул получится точное значение сопротивления резистора. Однако, промышленностью выпускаются только стандартные значения сопротивлений так называемые ряды номиналов. Поэтому после расчета придется сделать подбор существующего номинала сопротивления. Подобрать нужно чуть больший резистор, чем получилось в расчете, таким образом, получится защита от случайного превышения напряжения в сети. Если подобрать близкий по значению элемент сложно, можно попробовать соединить два резистора последовательно, или параллельно.
Подбор мощности резистора
Если подобрать сопротивление меньшей мощности, чем нужно в схеме, оно просто выйдет из строя. Расчет мощности резистора довольно прост, нужно падение напряжения на нём умножить на ток, протекающий в этой цепи. После чего нужно выбрать сопротивление с мощностью, не меньшей рассчитанной.
Преимущества светодиодных ламп
Если сравнивать светодиодные лампы с популярными аналогами, то они имеют ряд преимуществ:
- Низкое тепловыделение.
- Низкое энергопотребление.
- На длительный срок от 10 лет и более.
- Легкий вес
- Наносит наименьший вред окружающей среде
При наличии некоторых знаний в области электротехники такое освещение можно сделать самостоятельно, без использования сложного оборудования. Самособирающаяся светодиодная лампа на 220 Вольт, позволяющая поддерживать освещение в рабочем состоянии.
Светодиодная лампа – идеальное решение для освещения помещения. Но как это сделать лучше: купить или сделать самому? Давайте посмотрим на преимущества обеих сторон.
Преимущества самодельных светодиодных ламп:
- Этот вариант получения светодиодного освещения является наиболее экономичным.
- Простая схема подключения позволяет выполнить эту работу самостоятельно даже начинающим электрикам.
- Если сборка в ваших руках выполнена правильно, то эффективность яркости не уступает показателям промышленно выпускаемых устройств.
- Для отечественной светодиодной лампы нам понадобится напряжение всего 220 вольт. Как вы понимаете, это не будет проблемой.
Преимущества купленной светодиодной лампы:
- Гарантия качества продукции. Но это только в том случае, если продукция закупается у надежных производителей.
- Срок службы длительный, в несколько раз больше, чем у обычных ламп накаливания.
- Качественное освещение помещения.
- Гарантия производителя. Некоторые производители возвращают деньги за лампочку или заменяют ее новой в случае производственного брака или дефекта.
Но нужно понимать, что покупка светодиодной лампы обойдется намного дороже ее себестоимости. Так что выбор за вами. Далее мы рассмотрим, как сделать полноценный светодиодный светильник на 220 вольт своими руками.
Как сделать светодиодную лампу из энергосберегающих ламп?
Процедура изготовления такого устройства специалистами может занять не более часа при наличии заранее подготовленной плиты. Бытовая светодиодная лампа на 220 вольт прослужит довольно долго.
Для работы нам необходимо купить следующие детали и материалы:
- Простая лампа с низким энергопотреблением.
- Для изготовления диодов нужна стеклоткань.
- Соль поваренная, медный купорос.
- Набор радиодеталей, необходимых для работы программы.
Этапы работы:
- Круг небольшого диаметра изготовлен из пластика и стекловолокна (идеальный диаметр 30 мм). Для нанесения образа вперед можно использовать самый обычный лак для ногтей.
- Далее плату необходимо поместить в раствор с хлоридом натрия и медным купоросом.
- Его консистенция должна быть в следующей пропорции: две столовые ложки хлорида натрия, одна столовая ложка хлорида меди.
- Все компоненты необходимо залить горячей водой, хорошо перемешать и включить в будущую комиссию.
- В большинстве случаев достаточно одного дня, чтобы удалить всю медь с платы. Останется только область лака. При помощи растворителя остатки лака необходимо удалить.
- В панели сделаны дополнительные отверстия для радиоэлементов. Во-первых, надо судить.
- Теперь, когда все подготовительные работы завершены, можно переходить к окончательной сварке.
Нужно аккуратно разобрать старую лампу. Затем мы должны удалить все доступные части. Не забудьте оставить только два провода, припаянных к основанию лампы.
После отключения всех внутренностей схема припаивается к двум проводам. Для крепления пластины к пластиковому корпусу лампы используется термостойкий клей.
Создание люминесцентной светодиодной лампы
Рассмотрим, как сделать светильник из люминесцентной лампы. Принцип его производства чем-то похож на описанный выше. Только здесь будет использована люминесцентная лампа и кусочки светодиодной ленты.
Для работы необходимо запастись следующими деталями:
- Остальные лампы диоды.
- Конденсатор.
- Электролитический конденсатор.
- Четыре куска светодиодной ленты.
С перегоревшей люминесцентной лампы следует удалить все края, кроме фитиля. Далее нужно разрезать готовую светодиодную ленту так, чтобы ее можно было разделить на равные куски по 12 В. В итоге должны получиться куски, состоящие из трех светодиодов. Вырезанные детали должны быть соединены последовательно.
Части светодиодной ленты соединяются таким образом, что основание удлиняется. Для этого лучше использовать пенопласт, который легко полируется. К нему легко можно подключить диодную ленту. Создать привлекательный дизайн для такого устройства, включая все недостатки, можно с помощью жидких гвоздей. После высыхания появятся только диоды.
Итак, в этой статье мы рассмотрели, как сделать светильник своими руками. Если правильно следовать процессу, устройство может прослужить вам долгие годы.
Частые причины неисправностей
Заменить светодиод придется, если произойдет скачек напряжения в сети. Преждевременный выход из строя может быть связан с неправильным подключением. Замыкание также пагубно сказывается. Однако в данных случаях поломки чаще всего связаны с тем, что перегорели детали драйвера, тогда как сами элементы свечения остаются работоспособными. Конечно, брак встречается, но чаще всего это у «однодневных» производителей. Именитые заводы предоставляют гарантию, и даже если лампочка не светит, это видно при покупке.
Механические воздействия в виде вибраций и ударов никак не сказываются на диодах, но драйвер может пострадать. Последствия – недостаточно прочные контакты, нарушение целостности конструкции, отсоединения электродеталей и микросхем
Ранее уже было сказано, насколько важно охлаждение. Именно перегрев приводит к тому, что драйвер перестает функционировать или работает некорректно. Когда перегорает конденсатор, света нет в принципе
Поломка резисторов приводит к мерцанию. В итоге устают глаза, и портится зрение
Когда перегорает конденсатор, света нет в принципе. Поломка резисторов приводит к мерцанию. В итоге устают глаза, и портится зрение.
В этих ситуациях панику раздувать не стоит. Всегда можно отремонтировать светодиодную лампу, если правильно установить суть неисправности и выявить проблемный узел. Конечно, если есть лишние деньги, которые не жалко, покупайте новый осветительный прибор. Но эти затраты нецелесообразны, если сравнивать расходы на приобретение и восстановление работоспособности. Но есть особый случай, когда беда заключена в том, что неправильно сформирована или укомплектована электрическая сеть. Тогда сколько не меняй, итог будет повторяться.
Также к специфическим поломкам относится нарушение кристаллической решетки полупроводниковых элементов. Это возможно когда сам полупроводник изготовлен из материала, который обладает повышенным уровнем инжектированного потока электронов. Недостаточная пропайка становится причиной разрыва контакта. Сначала светодиодный светильник начинает греться, затем мерцать, а после и вовсе гаснет. Но в любом случае восстановить поврежденный светильник своими руками может каждый желающий.
Идея №1 – Модернизируем галогенную лампочку
Проще всего самому сделать светодиодную лампу из перегоревшей галогенной лампочки с типом цоколя – GU4.
В этом случае Вам понадобятся следующие материалы и инструменты:
Светодиоды. Их количество выберите сами в зависимости от того, насколько ярким должно быть светодиодное освещение
Сразу же обращаем Ваше внимание на то, что больше 22 диодов выбирать не стоит (это усложнит процесс сборки и к тому же сделает лампочку чересчур яркой).
Супер-клей (подойдет и обычный, но он будет дольше застывать, что не позволит сделать LED лампу быстро).
Небольшой кусок медного провода.
Резисторы. Их количество и мощность рассчитает онлайн-калькулятор.
Небольшой кусок листового алюминия (альтернативный вариант – обычная банка из под пива либо газированного напитка).
Доступ к интернету. Вам нужно будет открыть специальный онлайн калькулятор для расчета схемы светодиодной лампы.
Молоток, паяльник и дырокол.
Вам нужно будет открыть специальный онлайн калькулятор для расчета схемы светодиодной лампы.
Молоток, паяльник и дырокол.
Подготовив все материалы можно переходить непосредственно к сборке диодной лампочки. Инструкцию по созданию самодельного источника света мы предоставим пошагово, с фото примерами каждого этапа, чтобы Вы наглядно увидели процесс монтажа.
Итак, чтобы сделать светодиодную лампу на 12 вольт, Вам необходимо выполнить следующие действия:
- Удалите из старой галогенной лампочки верхнее стекло, а также белую замазку возле штырькового цоколя (как показано на фото ниже). Для этого лучше всего использовать отвертку.
- Переверните лампу цоколем вверх и аккуратно с помощью молотка выбейте штырьки из посадочного места. Старая галогенная лампочка должна выпасть.
- Согласно выбранного Вами количества светодиодов придумайте схему их расположения, на основании чего сделайте бумажный трафарет. Можете воспользоваться уже существующей заготовкой и распечатать одну из готовых схем, которые предоставлены на картинке:
- Приклейте трафарет к листу алюминия с помощью супер-клея, вырежьте лист по форме трафарета, после чего дыроколом сделайте посадочные места под светодиоды.
- Сгенерируйте в интернете чертеж сборки светодиодной лампы для Ваших условий. В нашем случае для создания LED лампочки в домашних условиях из 22 диодов нужно собрать следующую схему:
- Положите алюминиевый диск на удобную подставку и вставьте в посадочные места светодиоды, как показано на фото. Чтобы упростить процесс пайки, подгибайте ножку катода одного диода к ножке анода другого.
- Аккуратно проклейте все светодиоды, сделав их единой конструкцией. Важный момент – клей не должен попасть на ножки диодов, т.к. при пайке будет выделятся крайне неприятный дым.
- Когда клей застынет, приступите к пайке ножек. Кстати, для этого рекомендуем Вам сделать паяльник своими руками, что также не займет много времени. Согласно схеме спаяйте диоды LED лампы, оставив только одну плюсовую ножку и одну минусовую для подключения питания. Ножку «-» рекомендуется вполовину обрезать, чтобы в последующем не перепутать полярность контактов самодельной светодиодной лампочки.
- Согласно схеме припаяйте резисторы к минусовым контактам. В результате согласно нашему примеру должно получиться 6 плюсовых выводов и 6 минусовых (с резисторами).
- Спаяйте резисторы согласно сгенерированной схеме.
- К образовавшимся двум контактам припаяйте по одинаковому кусочку медного провода, что в результате позволит сделать штырьковой цоколь светодиодной лампы в домашних условиях. По аналогии с предыдущим советом одну ножку на время сделайте покороче (минусовую), чтобы потом ничего не перепутать и правильно выполнить подключение.
- Чтобы в будущем не произошло короткое замыкание, тщательно проклейте пространство между выведенными ножками.
- Выполните финишную сборку LED лампочки: диск поместите на отражатель и тщательно проклейте его.
- Маркером подпишите на корпусе собранной светодиодной лампы где «+» и где «-», также обозначьте, что самодельный источник света рассчитан на подключение к питанию 12 Вольт, а не 220.
- Выполните проверку собранной самоделки. Для этого подключите светодиодную лампочку к автомобильному аккумулятору либо блоку питания 220/12 Вольт.
Вот таким вот простым способом можно сделать светодиодную лампу своими руками из подручных средств. Как Вы видите, ничего сложно нет и особо много времени на сборку потратить не потребуется! Рекомендуем обязательно просмотреть несколько лучших идей по созданию лампочки в домашних условиях, которые мы предоставили в видео галерее:
