Как самостоятельно разобрать и отремонтировать светодиодную лампу

Внутренности и принцип работы люстры с ПДУ

Прежде чем начать ремонт неисправной люстры ознакомьтесь с ее конструкцией, включающей в себя три группы электроники:

1. Светодиодный светильник (подсветка);
2. Галогенный светильник (главное и дополнительное освещение, иногда тоже светодиодное);
3. Реле с приемником сигнала, подаваемого пультом.

В светодиодном светильнике содержатся десятки маленьких диодных разноцветных лампочек, которые служат для переключения режимов подсветки. Они получают электроэнергию из конденсатора, входящего в состав светодиодной конструкции. Он также понижает уровень напряжения до значения, необходимого для работы диодам. Лампочки включаются в цепь последовательно, оттого при поломке одной из них тут же гаснут остальные. Поиск перегоревшего диода затруднителен, легче заменить все.

Галогенный блок питается от нескольких трансформаторов, которые изменяют подаваемое напряжение импульсно. Если галогенки перестали гореть, то причины может быть две: неисправность лампочек или поломка в одном, либо нескольких трансформаторах.

Реле, принимаемое и обрабатываемое радиосигнал, включает в себя несколько электромагнитных реле, коммутирующих ток определенных значений мощности. Оно питается от гасящего конденсатора. Получаемые излишки электроэнергии уходят в конденсатор, играющий роль балласта. Чем больше часов прогорела люстра, тем выше риск того, что реле открепится от платы. Место их соединения является самым слабым в конструкции.

Для каждой люстры нужен пульт, в котором обычно всего 4 кнопки. Электронная схема его немудрена и очень надежна. Поэтому, если люстра не включается с пульта, но исправно работает, если подавать команды с помощью выключателя, просто замените батарейки.

Пошаговая разборка светодиодной лампы с цоколем е27

Светодиодная технология позволяет выпускать осветительные приборы в разнообразных форм-факторах, но достаточно много изделий выпускается с обычным цоколем типоразмера Е27 на напряжение 220 вольт – такую лампу можно ввернуть на место обычной лампочки. В отличие от элементов накаливания, светодиодным приборам герметичная колба не нужна, и грушевидная форма – лишь дань традициям. Поэтому для того, чтобы разобрать светодиодную лампу, пластиковую оболочку можно смело вскрыть.

Неисправная светодиодная лампа с цоколем Е27

Сделать это можно разными способами – ножовкой, ребром надфиля или раскаленной проволокой:

1. Резать лучше по линии раздела прозрачной и непрозрачной частей – под белым пластиком находится часть теплоотводящего радиатора, он должен в результате остаться невредимым.

2. После снятия колбы будет доступна плата со светодиодами. Если точно известно, что неисправны один или несколько излучающих диодов, дальше лампу можно не разбирать. Если есть сомнения, то прозвонить элементы можно уже на этом этапе – возможно, дальнейшая разборка не потребуется.

3. Плата со светодиодами крепится с помощью герметика. Его можно удалить ножом или другим острым предметом.

4. Дальше надо отпаять плоские выводы платы драйвера и отогнуть пружинящие выводы платы светодиодов. После этого плату светодиодов можно будет снять.

5. Будут доступны места пайки проводов, которыми драйвер присоединяется к цоколю. Их можно отпаять тонким паяльником.

Для наглядности видео-разбор.

Виды неисправностей и их причины

Чтобы успешно произвести ремонт люстры с пультом, нужно сначала изучить виды неисправностей и то, что их спровоцировало.

Наиболее частые поломки

К типичным неприятностям, из-за которых приходится делать ремонт люстры с пультом, относится:

• полное либо частичное отсутствие освещения;
• самопроизвольное отключение светильника;
• кратковременное мигание;
• выход прибора из строя.

Спровоцировать поломку может температура, превысившая отметку 50°, разрыв контакта — или нити, или держателя, его отслоение. Выгорание диодов происходит из-за перенапряжения в сети, перегорания (пробоя) конденсатора. Эти поломки характерны для недорогих плат. Другие потенциальные причины:

• короткое замыкание;
• некорректное подключение к цепи;
• неправильно реализованная схема подключения устройства.

Поломки и вызывающие их факторы

Так как любая неисправность имеет определенные причины, то связь установить необходимо в первую очередь.

1. Нет реакции пульта на прикосновение. Помимо неисправности батареек неприятную ситуацию способны спровоцировать засоренные контакты, нуждающиеся в очистке, плохая работа радиореле из-за низкого качества, постепенной деградации конденсатора. Этот дефект требует замены.
2. ПДУ, начинающий работать только со второй или третьей (пятой) попытки, либо реагирующий только вблизи. Эту неисправность могут вызывать некачественные батарейки либо неисправное реле, прерывание шлейфа диодов из-за плохого контакта, его плавления.
3. Сбои стационарного выключателя. В этом случае виновато окисление проводов, некорректно подобранная электрическая схема, постоянные скачки напряжения, перегрев. Проблему нередко вызывает сбой в работе трансформатора, плохой выключатель, неправильная эксплуатация.

Отказ от работы лампочек и/или светодиодов — самая «популярная» неожиданность. Эту поломку провоцирует сбой в сети либо выход из строя блока питания, перегорание элементов из-за низкого их качества, перегрева устройства. В любом из этих случаев требуется замена ламп либо проверка блока. При разной интенсивности света приборов в линейке также рекомендуют их полную замену.

Если люстра со светодиодами не включается, возможно, что виновником стало плохое соединение, некачественная проводка в любом месте электрической цепи. Чтобы не столкнуться с такой проблемой, проверку устройства перед покупкой, включая работу пульта ДУ, делают обязательно.

Как устроены светодиодные лампы 220 В

Известно, что светодиоды не могут работать напрямую от сети 220 В. Для этого им нужно дополнительное оборудование, которое, чаще всего, и выходит из строя. О нем сегодня и поговорим. Рассмотрим схему светодиодного драйвера, без которого невозможна работа осветительного прибора. Попутно и проведем ликбез для тех, кто ничего не понимает в радиоэлектронике.

Драйвер в светодиодной лампе выполняет основную работу

драйвер gauss 12w

Схема драйвера светодиодной лампы 220 В состоит из:

• диодного моста;
• сопротивлений;
• резисторов.

Диодный мост служит для выпрямления тока (превращает его из переменного в постоянный). На графике это выглядит как отсекание полуволны синусоиды. Сопротивления ограничивают ток, а конденсаторы накапливают энергию, увеличивая частоту. Рассмотрим принцип действия на схеме светодиодной лампы на 220 В.

Шаг 1 – Проверяем лампочки

Как отремонтировать светодиодную лампу своими руками

Каталог товаров

• New Новинки
• % Скидки

• Главная
• |
• Обзоры и советы
• |
• Справочные материалы по электрике

Приветствую, уважаемые читатели. Сегодня мы обсудим процесс самостоятельного ремонта светодиодной лампы. Не секрет, что светодиодное освещение все более интегрируется в нашу повседневную жизнь. На фотографии представлена светодиодная лампа с цоколем Е27, обладающая мощностью 7 ватт при напряжении 220 вольт

Другой важной характеристикой является температура свечения. В данной лампе она составляет 3000 Кельвин, а световой поток приблизительно 560 люмен

Если перейти к другой теме, можно рассмотреть «как разобрать светодиодную лампу».

Прошло вот уже три года с момента ее покупки. Служила она на улице. Именно поэтому и сломалась. Причем умерла лампа в зимний период — от того, что внутри нее появился конденсат. Дело в том, что у этой лампы как таковой гидроизоляции не предусмотрено — и как следствие возникли все вытекающие последствия.

Сегодня мы попробуем отремонтировать нашу бедолагу и посмотрим насколько это реально, а также постараемся разглядеть, что у нашей лампы внутри.

Для разборки светодиодной лампы потребуется паяльник и небольшая отвертка. Начнем! Первым делом мы снимем стекляшку — просто берем и оттягиваем защитный колпачок. Колпачок матового цвета — он рассеивает и смягчает характерный жесткий свет от всех работающих светодиодов. Внутри уже дислоцируется матрица с несколькими светодиодами.

Далее — чтобы раскрыть корпус лампочки нам потребуется отвертка. Работа элементарна — аккуратно отверткой продеваем радиатор.

 После этого аккуратно извлекаем его из корпуса лампы. Как видно теперь наша светодиодная матрица фиксирована при помощи проводка. Минус — белый, плюс — серый. Всё это дело нужно отпаять.

Аккуратно берем и отпаиваем. Теперь у нас в руках светодиодная матрица на радиаторе. Внизу у нас в корпусе дислоцирован импульсный блок питания — именно он отвечает за преобразование 220 вольт в пригодное для питания светодиодов напряжение. Для начала попробуем проверить светодиоды — насколько они у нас функционируют и функционируют ли вообще.

Далее — после того как мы извлекли матрицу со всеми светодиодами нужно взять аккумулятор от испорченного ноутбука и припаять к нему проводки. Идем дальше. С помощью нехитрых действий мы должны прозвонить абсолютно каждый светодиод. Сделать это просто. Мы точно узнаем есть ли какие-то проблемы у каждого конкретного светодиода. Именно таким образом у нас получится обнаружить дефектный светодиод — помечаем его при помощи маркера.

Теперь нужно выпаять сломанный диод и закоротить дефектное место при помощи проволоки. Продлить срок службы лампы таким способом можно даже в домашних условиях.

Итак, проблемный светодиод заблокирован перемычкой. Кроме этого у нас извлечен драйвер импульсного блока питания. Кнему нужно аккуратно подпаять провод — чтобы произвести включение и, таким образом, продемонстрировать работу всей системы. Включаем вилку в розетку и смотрим. Наша лампа сверкает? Значит всё правильно. Отключаем ее от сети и собираем всё в обратной последовательности на свои места. С этим проблем возникнуть не должно. Таким образом лампочка послужит еще долгое время.

Системы дешевых китайских лампочек всегда требуют доработок. Вот почему лучше изначально приобретать светодиодные лампочки высокого качества…

Ремонт

Светодиодную лампу можно отремонтировать независимо от причин выхода из строя. Чтобы это сделать, нужно разобрать изделие на части и добраться до начинки. Для начала удаляется рассеиватель, выполняющий несколько функций. Компонент либо крепится к базовой части через герметик, либо удерживается с помощью защелки. Если элемент будет поворачиваться отдельно от корпуса, для снятия достаточно в нужном месте надавить.

Выше было описано, что нужно делать, если рассеиватель надежно приклеен к корпусу. Добавим к применению растворителя возможность удаления корпуса при помощи тонкой отвертки: аккуратно подденьте, не прикладывая больших усилий.

Неремонтопригодны светодиодные лампы со стеклянными колбами, поскольку удалить подобный рассеиватель без повреждений практически нереально.

Замена блока питания

В комнатах с повышенным уровнем влажности используются осветительные приборы низкого напряжения — 12 или 24 В, которые подключаются к общей электрической сети 220 В. Для понижения высокого напряжения переменного тока до необходимых значений постоянного используются стабилизирующие блоки питания, которые могут выйти из строя.

Причиной поломки блока питания может стать повышенная нагрузка (если суммарная мощность используемых светильников превышает допустимую для стабилизатора) или неправильно подобранная степень защиты от проникновения пыли и влаги (IP). Чтобы починить данные изделия, следует обратиться в специализированные сервисные центры, поскольку в бытовых условиях восстановить их нереально (требуется определенное оборудование и знания радиоэлектроники). Единственный вариант — поменять блок питания.

Во время замены стабилизатора светодиодная лампа должна быть полностью отключена от сети питания — перерезаны провода или отключены клеммы. Не надейтесь исключительно на выключатель. Обязательно отключите напряжение через распределительный щиток квартиры.

Мощность для стабилизирующего блока питания должна быть выше суммарного значения подключаемых ламп. После отключения вышедшего из строя элемента подключите новый в соответствии с коммутирующей схемой. Найти ее можно в технической документации к оборудованию. Процесс максимально прост, поскольку провода имеют цветовую, а контакты — буквенную маркировки.

Степень защиты от пыли и влаги для ванной комнаты должна быть не менее IP45.

Замена светодиодов

Чтобы максимально упростить процедуру, воспользуйтесь паяльной станцией/феном. Паяльником действовать труднее, но можно.

Большинство устройств состоят из нескольких светодиодов, соединенных последовательно. Если выходит из строя хотя бы один, перестает работать целая группа или весь источник света. В таком случае, если под рукой нет подходящего светодиода, сгоревший можно заменить обычной перемычкой. Помните, что из-за перемычки лампа проработает недолго, но так можно выиграть немного времени на покупку нужного элемента. Чем меньше общее число светодиодов, тем быстрее лампа с перемычкой выйдет из строя.

В современных осветительных приборах используются SMD-диоды, которые могут быть выпаяны из ленты. При замене убедитесь, что купили деталь с идентичными техническими параметрами.

Ремонт драйвера

Если вышел из строя драйвер, изучите его конструкцию. Электронная плата может состоять из нескольких SMD-диодов, размер которых гораздо меньше, чем у жала паяльника. В таком случае нужно выбрать паяльник с медной проволокой на жале. Выполните выпаивание сгоревшего элемента и подберите подходящий по характеристикам или маркировке.

Никогда не удаляйте с платы все детали разом. Вы можете не запомнить их правильное расположение и впоследствии перепутать. Действуйте следующим образом: выпаяйте один диод, проверьте его работоспособность, а затем верните на место. Повторите то же самое для остальных элементов.

Основные элементы конструкции светодиодного прибора освещения

Корпус

Модели LED-осветителей, как правило, отличаются необычностью корпуса. Его внешний вид можно подобрать абсолютно под любое дизайнерское решение при оформлении интерьера квартиры или собственного дома. Функциональность изделия особого значения не имеет, так как оно представляет собой всего лишь емкость для основных деталей светильника.

Драйвер

Эта деталь выполняет функцию преобразователя питания. Драйвер может выдавать ток постоянного типа. Часто причиной выхода из строя светодиодного оборудования является именно этот элемент.

Светодиоды

Главный элемент оборудования — источник светового потока. После преобразования драйвером электрическая энергия передается на светодиоды, которые вырабатывают свет.

Функция этой детали — охлаждение светового источника.

Оптика (рефлекторы, линзы, призмы)

При помощи оптических компонентов (призмы, линз) излучаемый световой поток светодиодами преобразуется в приемлемый свет для органов зрения человека.

Это устройство самого обычного светодиодного оборудования. Но существуют и такие лампы на светодиодах, которыми можно управлять дистанционно. В комплект поставки такого осветителя обязательно прилагается дистанционный пульт управления.

Что понадобится для ремонта

Приведем общие для различных цоколей рекомендации, как разобрать светодиодную лампу.

Специфических и дорогих инструментов вам приобретать не придется. Уверены, что у каждого мужчины в доме найдется паяльник, припой и канифоль.

Чтобы ремонтные работы осуществлялись в максимально комфортных для вас условиях, лучше найти специальный держатель либо попросить одного человека придержать плату со светодиодами.

Для ремонта пригодится газовая горелка компактного размера. С ее помощью можно отпаять светодиод, который перегорел, а на его место установить другой. Альтернативой газовой горелке послужит турбозажигалка.

Не забудьте про суперклей либо прозрачный клей для пластиковых изделий. Он понадобится, когда после ремонта светодиодной лампочки вам нужно будет вернуть плафон в исходное положение.

Добавьте в список нужных компонентов нож электрика. Вместо него можно использовать канцелярский.

Мультиметр понадобится для прозвона структурных элементов лампочки.

В качестве главного компонента набора начинающего мастера отметим другую вышедшую из строя светодиодную лампу. Она выступит в роли своеобразного донора для лампочки, которую вы ремонтируете. Чаще всего перегорает один светодиод, тогда как остальные остаются невредимыми. Один из них и понадобится для осуществления вашего замысла.

Срок службы отремонтированной лампы

Популярный алгоритм ремонта

Перед тем, как разобрать конструкцию, обязательно отсоединяем ее от источников питания в целях собственной безопасности.

Электрическая схема

Далее процедуру можно разделить на несколько процессов:

• с помощь тонкой отвертки или шила поддеваем матовый купол для разделения корпуса на составные части, операция достаточно деликатная, поэтому не стоит применять излишнее усилие, чтобы не повредить стекло;
• на плате откроются шурупы, которые необходимо будет выкрутить из посадочных гнезд;
• тонким краем отвертки или ножом поддеваем плату с посадочного места для открытия доступа к тыльной стороне;
• цоколь отделяется просто, его удерживают на корпусе вдавленные персональные зазубрины;
• каждую сторону цоколя деликатно отгибаем по всему периметру фиксации;
• прикладываем небольшое усилие для вынимания цоколя;
• чтобы итог работы был успешным, при помощи ножа отсекаем соединительную проводку от светодиодной платы;
• извлекаем блок питания.

Теперь перед нами оказывается полностью подготовленная к дальнейшим работам разобранная конструкция.

На следующем этапе проводится визуальный контроль состояния прибора. Стадия зачастую позволяет выявить оплавленные или перегоревшие участки в цепи. Именно они и являются причиной поломок. Наиболее популярным является выход из строя элементов питания. Проблемы на плате требую вмешательства мастера с паяльником.

Для извлечения неисправных элементов нужно демонтировать всю конструкцию

Если отсутствует опыт пайки таких приборов, то допускается элементарная замена целых блоков. Их можно вынимать из других поломанных конструкциий, предусмотрительно отложенных в места хранения. Такое сведение из нескольких элементов обойдется дешевле, чем покупка новых светодиодов.

Продемонстрировать проблемы могут такие элементы:

• токоограничивающий конденсатор;
• его диоды;
• расположенный рядом резистор.

В этом случае ремонт драйвера лед-устройства предусматривает предварительный обязательный прозвон элементов с помощью мультиметра. Метод обязательно выявит поломку узла.

Так выглядит плата светодиода

Виновниками неисправности могут оказаться и сами кристаллы. Они будут окружены темным пятном гари, а также будет слышаться характерный запах. Для верности их работоспособность прозванивают мультиметром. Если он отсутствует, то достаточно использовать пальчиковую батарейку для подачи питания.

Вышедшие из строя светодиоды не будут гореть. Выпаиваем их с места посадки

Важно подобрать новые такие же по мощности, оттенку и силе свечения

Мерцание также свидетельствует о том, что электроприбор вышел из строя. Он нуждается в замене.

Если перед тем как сгореть, раздавался хлопок, то вероятнее всего нужно будет начинать с замены конденсатора. Он имеет свойство не только вздуваться, но и лопаться. Придется купить на радиорынке аналогичную замену, а затем впаять на место в электросхеме.

Ремонт шунтированием

Проще всего это сделать при помощи капельки олова. Кто-то припаивает сюда тоненький проводок или даже накладывает кусочек фольги.

Но все это сложнее и менее надежно.

Поэтому берете паяльник, подносите олово и капаете на место, где раньше стоял светодиод.

А если нет под рукой паяльника, что делать в этом случае?

Возьмите олово, которое продается в виде тонкой проволоки на катушке, разогрейте его “реактивной” газовой зажигалкой и капните на контактную площадку.

Если нет в наличии ни паяльника, ни олова, можно попробовать капнуть токопроводящий клей.

Весь ремонт со вскрытием лампы займет у вас не более 5 минут. Для проверки работоспособности можете не ставить колбу на место, а прямо так вкрутить лампочку в патрон и включить свет.

Особой разницы в свечении вы даже не заметите.

Частые причины неисправностей

Выход из строя светодиодной лампы часто вызван неправильной работой и резкими колебаниями напряжения в центральной электросети. При этом в рабочем состоянии останутся те же элементы диода, но драйвер может выйти из строя.

Заводской брак — это возможная неисправность. В основном ему подвержены «безымянные» товары, однако это может случиться и с брендовой продукцией, хотя такие случаи крайне редки и обычно выявляются на этапе покупки.

Удары и вибрации не повредят диоды, но самым негативным образом отразятся на драйвере. Может быть нарушена целостность конструкции и точность подгонки к таблице рабочих элементов

Если в самом светильнике не будет обеспечена качественная вентиляция, драйвер будет перегреваться. В итоге это негативно скажется на его работе и приведет к поломке.

Лампа начнет заметно мерцать и мерцать, раздражая глаза при выходе из строя токоограничивающего резистора, и полностью перестанет гореть, если конденсатор выйдет из строя.

Все эти моменты неприятны, но не стоит паниковать. Решить проблему без особых усилий можно в домашних условиях своими руками.

Плохо организованная электросистема в доме или квартире негативно скажется на светодиодном элементе и приведет к его выходу из строя.

Кроме того, нагрузка на проводку увеличится и, возможно, в ближайшем будущем возникнут дополнительные проблемы. Поэтому ее обустройство лучше доверить профессионалам.

Покупая лампочку от известного бренда по невысокой цене, следует соблюдать осторожность. Продукты могут быть подделаны и не будут соответствовать срокам, заявленным производителем. Ремонт потребует финансовых затрат, времени и вряд ли в этом случае себя оправдает

Ремонт потребует финансовых затрат, времени и вряд ли в этом случае себя оправдает

В процессе эксплуатации в лампе может произойти нарушение основной кристаллической структуры полупроводниковых диодов.

Эта проблема вызвана реакцией на повышение уровня плотности тока, подаваемого со стороны материала, из которого изготовлен полупроводник.

При плохой сварке кромок теплоотвод теряет необходимую интенсивность и ослабевает. Проводник перегревается, в системе возникает перегрузка, а короткое замыкание разрушает лампу.

Все эти мелочи не смертельны и подлежат экономичному ремонту с точки зрения времени и денег.

Сгоревший светодиод

Могу ли я заменить лампы накаливания или галогенные лампы на светодиодные? — служба поддержки клиентов

Предварительная диагностика устройства

LED-модуль обычно не горит из-за обрывов в общей проводке, неисправностей в системе выключателя, при отсутствии контакта в патроне или возникновении неполадок в самой лампе.

Чтобы разобраться в вопросе, нужно провести предварительную диагностику и понять, где располагается проблема.

Когда при активации включателя лампа не загорается, нужно выкрутить ее из патрона и вкрутить другую, причем, не обязательно диодную.

Если ситуация изменилась и свет появился, значит неисправна сама лампа. Отсутствие поступления освещения означает, что неполадки заключаются в проводке.

На следующем этапе понадобится с помощью мультиметра выяснить, имеется ли напряжение в электрической цепи.

Для этого достаточно прислонить прибор к патронной части при активированном выключателе и посмотреть на показатели. Они должны быть на уровне 220 В. Если цифры иные, значит зона неисправности обнаружена.

Когда наличие корректного напряжения подтверждено, а лампа все равно не горит, следует проверить, имеется ли контакт между цоколем и усиками патрона. Если в этой области происходят нарушения, возникает дуга и на усиковых элементах образуется нагар.

При интенсивной эксплуатации, постоянном перегреве или недостаточной изначальной толщине центральные и боковые контакты в патроне могут прийти в негодность и стать причиной регулярного перегорания светодиодных ламп

Чтобы его удалить, необходимо отключить напряжение, счистить некорректные образования, а сами усики аккуратно подогнуть. После всех этих мероприятий можно вкрутить в патрон рабочую лампу и проверить результат.

При отсутствии напряжения на контактах патрона, его обязательно нужно снять и проверить, есть ли фаза на самой проводке. Если при активированном выключателе она присутствует, патрон подлежит замене.

Когда же ее нет, стоит обратить пристальное внимание на выключатель и поискать проблему в нем. Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе

Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе

Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе.

Светодиодный светильник своими руками: схемы, фото, видео — Asutpp

Экономные лампы освещения уже есть практически в каждом доме. Предлагаем рассмотреть, как сделать светодиодный светильник своими руками, какие материалы для этого потребуются, а так же советы о том, по каким критериям их необходимо выбирать.

Пошаговая разработка светодиодного светильника

Первоначально, перед нами стоит задача – проверить работоспособность светодиодов и измерить питающее напряжение сети. При настройке данного устройства для предотвращения поражения электрическим током мы предлагаем использовать разделительный трансформатор 220/220 В. Это так же обеспечит более безопасное проведение измерений при настройке нашего будущего светодиодного светильника.

Нужно учесть, что если какие-либо элементы схемы будут подключены неправильно, возможен взрыв, так что строго следуйте инструкции, приведенной ниже.

Чаще всего проблемы неправильной сборки заключается именно в некачественной спайке компонентов.

При расчетах для измерения падения напряжения тока потребления светодиодов нужно использовать универсальный измерительный мультиметр. В основном такие самодельные светодиодные светильники используются на напряжении 12 В, но наша конструкция будет рассчитана на сетевое напряжение 220 В переменного тока.

Видео: Светодиодный светильник в домашних условиях

Высокая светоотдача достигается на диодах при токе 20-25 мА. Но дешевые светодиоды могут давать неприятное голубоватое свечение, которое еще и очень вредно для глаз, поэтому мы советуем разбавлять самодельный светодиодный светильник небольшим количеством красных светодиодов. На 10 дешевых белых будет достаточно 4 светодиода красного свечение.

Схема довольно проста и разработана для питания светодиодов непосредственно от сети, без дополнительного блока питания.

Совет

Единственным недостатком такой схемы является то, что все ее компоненты не изолированы от питающей сети и светодиодный светильник не обеспечит защиту от возможного удара током.

Так что будьте осторожны при сборке и установке данного светильника. Хотя в дальнейшем схему можно будет модернизировать и изолировать от сети.

Упрощённая схема светильника

1. Резистор на 100 ОМ при включении защищает схему от бросков напряжения, если его нет, нужно использовать выпрямительный диодный мост большей мощности.
2. Конденсатор 400 нФ ограничивает силу тока, которая необходима для нормального свечения светодиодов.

   При необходимости можно добавить еще светодиодов, если их суммарное потребление тока не превышает предела, установленного конденсатором.

3. Убедитесь в том, что используемый конденсатор рассчитан на рабочее напряжение не менее 350 В, оно должно в полтора раза превышать напряжение сети.
4. Конденсатор 10 мкФ необходим, чтобы обеспечить стабильный источник света, без мерцаний. Его номинальное напряжение должно быть в два раза больше того, что измеряется на всех последовательно соединенных светодиодах во время работы.

На фото вы видите сгоревшую лампу, которая скоро будет разобрана для светодиодного светильника своими руками.

Перегоревшая лампочка

Лампу разбираем, но очень осторожно, чтобы не повредить цоколь, после этого очищаем его и обезжириваем спиртом или ацетоном

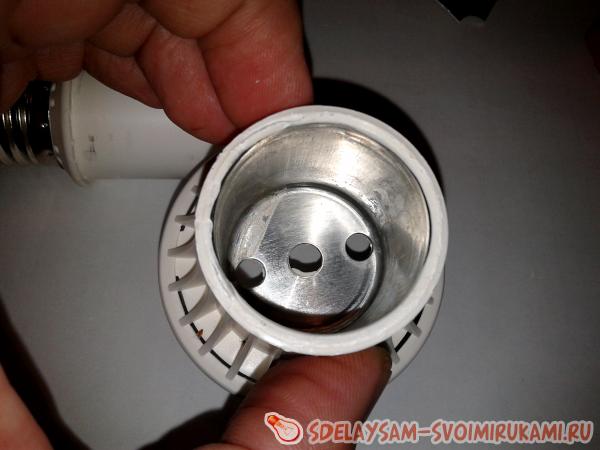

Особое внимание уделяем отверстию. Его очищаем от лишнего припоя и еще раз обрабатываем

Это необходимо для качественной пайки компонентов в цоколе.

Разбираем лампу. Видео

Ответ на вопрос, как разобрать лампочку правильно, можно получить, просмотрев это видео.

Лампа накаливания легко разбирается, из нее можно изготовить много поделок, но по прямому назначению использовать лампу невозможно. Восстановить можно только электронные устройства управления КЛЛ и светодиодных ламп, расположенных внутри цоколя.

Светодиодные лампы на сегодняшний день считаются самыми экономичными и долговечными по сравнению с остальными. И хотя стоимость их пока сравнительно высока, они все больше и больше вытесняют лампы накаливания и люминесцентные.Почему это происходит?В основном по двум причинам:1. лампы накаливания быстро перегорают и имеют низкий КПД,2. люминесцентные требуют специальной утилизации так, как имеют в колбе пары ртути. К тому же разбив такую лампу дома, можно подвергнуть своих домашних воздействию яда.Со светодиодными таких проблем нет. Выбрасывай их куда угодно и разбивай на здоровье, никакой опасности,- кроме осколков стекла,- они не представляют.В тоже время обилие фирм, выпускающих данную продукцию очень много, и выбрать среди них качественный товар, порой дело не из легких.Да, и именитый бренд не гарантирует полной уверенности в долгой бесперебойной работе прибора.Что же делать, если лампа перестала светить, а поменять ее по гарантии не получается. Можно попробовать отремонтировать ее самому. Устройство ее не сложное и не требует особых инструментов для разборки.В этой статье будет описана разборка и ремонт стандартной, бюджетного класса светодиодной лампы. Кроме того приведен один из вариантов поломки и его устранение.Из инструментов понадобится только отвертка, нож и возможно двурукий индикатор.

просмотров

Особенности ремонта led ламп

Особенности ремонта led ламп

Основой ремонта считается грамотное диагностирование. Чаще всего достаточно осуществить припой контактов, в определенных случаях провоцируется необходимость замены ключевых узлов.

Ремонт светодиодного светильника

Если вы не знаете, как отремонтировать светодиодную лампу, вы можете изучить нашу статью, а также просмотреть рекомендованное видео, которое вы найдете ниже. Выполнение качественного ремонта, который гарантирует в дальнейшем исправность изделия и его длительную эксплуатацию, начинается с детальной подготовки;

• Демонтаж светильника;
• Изучение технической документации;
• Подготовка приборов (список перечислен выше);
• Приобретение мультиметра для проверки контактов;
• Проведение ремонтных работ в зависимости от проблемы;
• Замена драйвера или же блока питания при необходимости.

Ремонт светодиодных люстр

1. Приспособление снимается с потолка или же стены;
2. Корпус прибора снимается;
3. Изучается схема электронная (чаще всего дефекты являются видимыми);
4. Удаляется плафон и другие украшения декоративного формата;
5. Выкручиваются лампочки, производится диагностика цоколя на предмет прогоревших мест (зачистка может быть осуществлена простым ножом);
6. Заново выполняется процесс сбора, подтяжки винтов, проверка всех контактов.

Ремонт светодиодной ленты

Если не горит вся лента, то нужно проверить подключение блока питания к розетке, проверить напряжение, осуществить процесс анализа целостности провода. Осуществляется проверка блока питания. В лентах именно блок питания страдает чаще всего, и чаще всего его нужно будет просто заменить. Если лента горит частично, то проблема с дорожками. Часть сегментов могла выйти из строя. Их можно заменить, для этого потребуется паяльник и припой.

При мерцании ленты – полной или же частичной, нужно осуществить проверку блока питания, а также осуществить процесс изучения ленты на предмет чрезмерного изгиба. При проблеме с блоком осуществляется его ремонт или же замена, если поврежден определенный сегмент, проводится процесс замены диодов. Если же часть сегментов потухла, но диоды целые, это может отражать проблему с резистором. Нужно осуществить проверку цепи последовательно, чтобы найти участок повреждения и осуществить замену.

Ремонт светодиодных фонарей и прожекторов своими руками

Проведение ремонта является стандартной процедурой. Осуществляется визуальный осмотр, снимается корпус, проверяются все элементы поэтапно. В случае необходимости контакты очищаются и припаиваются, в случае серьезной поломки осуществляется замена резисторов, диодов, драйвера, блока питания и пр.

Техника безопасности при ремонте светодиодных ламп на 220 в

Учитывая, что необходимо произвести ремонт прибора, который работает от сети, то обязательно нужно соблюдать и технику безопасности. Рассматриваемые нами лампы обладают бестрансформаторным питанием, все имеющиеся в устройстве элементы во время работы находятся под напряжением, которое может нести угрозу жизни

Исходя их этого важно соблюдать следующие предосторожности:

• В процессе перепайки и при необходимости провести любые измерения обязательно нужно следить, чтобы лампа была отключена;
• При наличии разрядных резисторов, которыми зашунтированы конденсаторы все равно необходимо по завершению ремонта вручную проводить разрядку конденсаторов. Сделать это можно, если закоротить выводы конденсатора, используя любой металлический инструмент, который оснащен диэлектрической ручкой;
• По завершению ремонта если производится первое включение лампы, берегите глаза. В ряде случаев некоторые элементы в лампе могут взорваться, поэтому лучше предусмотрительно отстраняться или отворачиваться;
• Внимательно следите за паяльником и не забывайте его выключать при перерывах. Не нужно класть включенный паяльник на предметы, которые могут вызвать воспламенение.

Зная все особенности светодиодных лампочек можно сделать выводы о принципах их работы и соответственно, при необходимости осуществить правильный ремонт

Важно все ремонтные процедуры совершать с соблюдением правил безопасности

Рекомендуем также просмотреть видео по данной теме:
