Примеры практического применения
Далеко не всегда очевидно, где именно следует предусмотреть управление светильниками. Задача упрощается, если ознакомиться с практическими примерами.
В данном случае маршевые переключатели используются для обеспечения освещения дорожки между гаражом и домом:
- управление освещением в гараже;
- светильник над дверью в гараж;
- освещаемая дорожка;
- управление освещением в прихожей.
Таким образом, можно включить свет из дома, пройти с комфортом по освещенной территории и выключить светильники уже в гараже или — все наоборот. В данном конкретном примере присутствует еще две возможности:
- работая во дворе, можно включить освещение;
- если Вы ждете гостей, можно управлять светом на улице, находясь дома.
В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. О применении датчика читайте в отдельной статье.
В темном тамбуре дома не очень уютно, и для управления его освещением также установлены маршевые переключатели:
- управление освещением на крыльце;
- светильник на стене;
- управление освещением в прихожей.
Теперь закрываем входную дверь, включаем светильники в прихожей, а на улице и в тамбуре выключаем. Для управления светом по дороге из прихожей пришлось бы установить проходные выключатели во все три комнаты на первом этаже. Чтобы этого не делать, освещение в прихожей выключается таймером. О его установке читайте в отдельной статье.
Для освещения лестницы маршевые переключатели являются необходимостью:
- управление освещением в гостиной на первом этаже;
- три светильника на лестничном переходе;
- управление освещением на площадке второго этажа.
Площадка на втором этаже имеет небольшие размеры, так что после включения освещения в одной из комнат можно вернуться и выключить лампы на лестнице. Меня это не устроило, и в схему подключения переключателя был добавлен таймер. Теперь его можно выключать сразу, а освещение отключит таймер через 2 минуты.
В цокольный этаж опускаемся также по освещенной лестнице:
- управление освещением у входа в цоколь;
- управление освещением в цокольном этаже.
В цоколе все немного проще: здесь в одном блоке можно включить светильник в любом помещении. Таким образом, можно сначала включить свет в одной из комнат, а потом выключить освещение лестницы.
Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Приходится выключать освещение у двери, а потом продвигаться в полной тьме на ощупь, рискуя налететь на угол кровати. Можно, конечно, включить бра, а затем вновь вернуться ко входу и погасить общий свет. Правильно сделать так:
- управление освещением у входной двери;
- бра у тумбочек;
- как вариант, можно задействовать светильники напротив кровати;
- управление освещением у изголовья.
Примерно то же самое следовало сделать и в 2-х других спальнях. Надеюсь, приведенные примеры вдохновят Вас на верные решения.
Проходные выключатели работают в паре
Взгляните на третий вариант, нарисовано, как пользоваться проходными выключателями
Обратите внимание: между точками управления протянуты два провода. Большой минус рассчитывающим управлять, используя старые жилы, лежащие в толще стен
Посмотрите, видно: нейтраль (черный провод) проходит на люстру. Нейтраль может разрываться, соединяться в любой момент с обоих концов коридора. На одном проводе присутствует фаза, нужно просто подать в нужную точку. Решается проблема.
Теперь выходим из спальни, включаем свет, добираемся до порога кухни, выключаем люстру. Кстати, если кто захочет присоединиться к ночным посиделкам, прежней манером решит проблемы. Допустим, захотели разместить очередной выключатель – скажем – возле входной двери.
Отличие проходного выключателя от обычного
Проходные выключатели (что это такое — мы уже разбирались на страницах сайта) удобно использовать для управления одним осветительным прибором из разных мест. Поэтому в электрической цепи необходимо устанавливать несколько органов управления источником освещения, т.е. несколько проходных или маршевых выключателей.
Такие выключатели очень удобны в проходных длинных помещениях: коридорах, лестницах, переходах. Сейчас их часто устанавливают в спальне – один на входе («зашёл ‒ включил»), другой – у кровати («лёг ‒ выключил»). Удобство их использования состоит в том, что не нужно возвращаться для того, чтобы выключить свет.
Чтобы управлять раздельными источниками света в квартирах и кабинетах применяются схемы подключения проходного двухклавишного выключателя. Включать и выключать освещение в таком случае можно из двух, трех и более мест.
Проходные выключатели можно подключать вместе с диммером. О такой схеме можно подробнее узнать здесь.
Если вы зашли в рабочий кабинет ‒ включили свет, а потом сели за рабочий стол, включили настольную лампу, то можно не вставая из-за стола выключить верхний свет.
В частных домах, объединённых с пристройками, тоже очень удобно устанавливать проходной выключатель: перед выходом из дома в подсобное помещение включил свет, а при выходе из этого помещения через дверь, ведущую на улицу, можно выключить свет, не возвращаясь обратно в дом. И таких выключателей можно установить несколько для одного источника света.
На приусадебном участке для ламп, установленных в беседках, возле дорожек, удобно иметь как минимум два выключателя, один для включения ‒ выключения в доме, второй непосредственно возле осветительного прибора. Из двух независимых точек происходит перекидывание тока с одной цепи на другую. Очень удобно и не надо тратить время для возвращения на первоначальную позицию.
Известные производители проходных переключателей
Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.
Проходные переключатели фирмы Legrand
Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.
Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.
Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.
У проходного выключателя, в отличие от обычного, три проводимых провода
Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.
Популярный модельный ряд проходных переключателей
Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.
В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

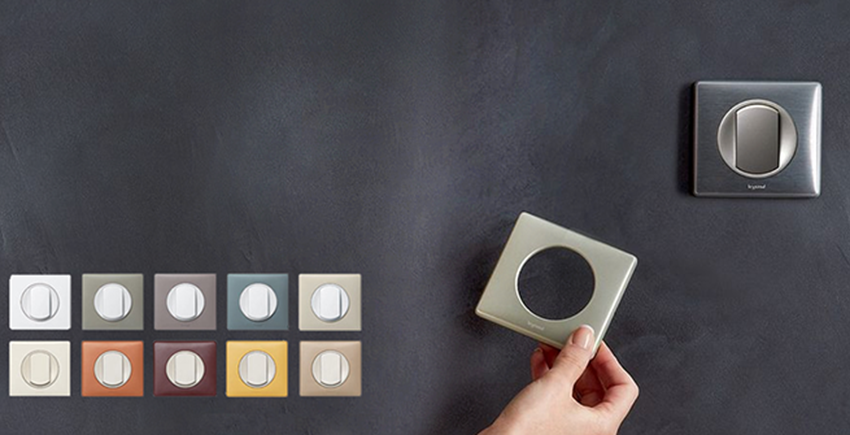

Цветовые решения для переключателей из серии Celiane
Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.
В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.
Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.
При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем
Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.
Как подключить проходной выключатель: видео схемы подключения
https://youtube.com/watch?v=9cG_VmdR4uk
Самостоятельное изготовление проходного включателя
Маршевые переключатели доступны, купить их несложно. Но в некоторых случаях может потребоваться сделать проходной выключатель из обычного. Самый простой способ – использовать два ключевых одноклавишных прибора.
Соединение двух одиночных включателей.
Входные клеммы надо соединить внешним проводником. Первый недостаток этого способа – манипулировать придется двумя клавишами, каждый раз их придется устанавливать в противоположном направлении. Второй – потребуется обустраивать два места для установки электроприборов. От второго можно избавиться, применив двухклавишный выключатель. Но для включения и выключения света надо обе клавиши ставить в противоположные положения.
Схема работы двухклавишника в качестве перекидной контактной группы.
Полноценно переделать обычный двойной переключатель в маршевый проще всего, если у контактов раздельный вход. Для доработки надо добраться до контактных групп и перевернуть один подвижный контакт.
Перестановка контакта двойного включателя с раздельными контактными группами.
Но большинство двухклавишников имеет другой конструктив – с объединенным входом. В этом случае доработка сложнее.
Удлиненная шинка двухклавишного прибора.
Просто перевернуть перекидной контакт не получится – мешает длинная шинка. Ее придется обрезать (можно ножницами по металлу и т.п.). Для этого надо извлечь всю контактную систему.
Линия отреза.
После этого надо перевернуть подвижный контакт на 180 градусов. Так как контактная площадка теперь будет находиться с другой стороны, надо будет переставить и неподвижный контакт.
Перестановка деталей выключателя.
После этого можно собирать контактную систему, устанавливать ее на место и производить полную сборку прибора.
Собранная контактная система.
После этого надо механически объединить две клавиши. Сделать это можно с помощью клея. Если есть подходящий донор-одноклавишник, можно раздобыть единую клавишу с него. Получится полноценный маршевый включатель.
Схема получившегося проходного выключателя.

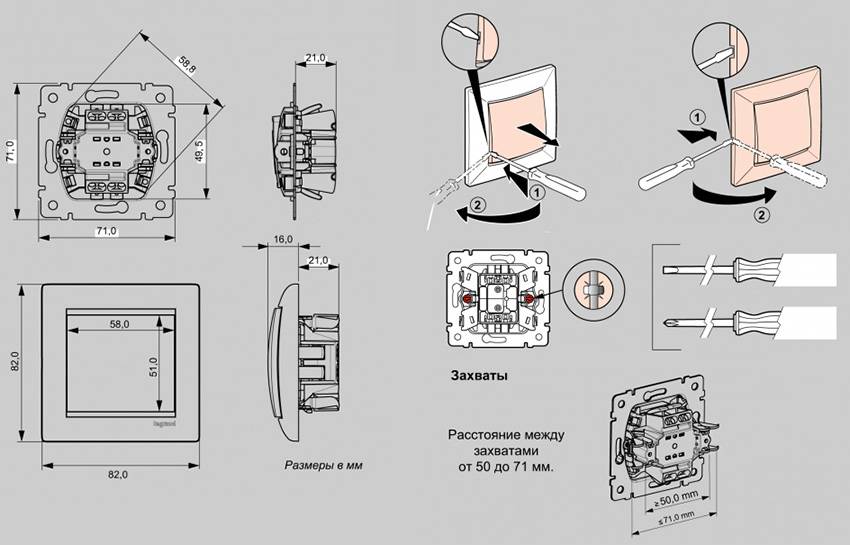

Подробная инструкция для разборки выключателя света
Проходной выключатель собственными руками: урок труда
Заглянув в электронные каталоги, заметили, тройной проходной выключатель стоит круглую сумму. Извечный русский вопрос нищеты, переиначенный Шекспиром: to be or not to be. Выбрали первое: однозначно платить деньги за проходные выключатели способен редкий полуночный обжора. Представляем вниманию читателей первый в рунете хендмейд, будет реально показано, как переделать простой выключатель стоимостью в пределах сотни (реально дешевая модель) в дорогущую вещь – проходной выключатель. Причем без особых навыков, специальных приемов.
Глядим первый снимок, видим выключатель, сняты кнопки. Корпус вынут из подрозетника. Снимок показывает: типичная схема подключения, 2 клавиши. Цветными линиями показаны, подписаны винты распорок подрозетника, зажимных контактов подходящих проводов. Нужно значительно ослабить крепеж для демонтажа выключателя из гнезда. Потрудитесь предварительно выключить энергию, настоятельно рекомендуем проверить щупом расположение фазы, места прорисовать по кембрику (пластиковая изоляция жилы). Донельзя упростит процесс обратной установки выключателя.

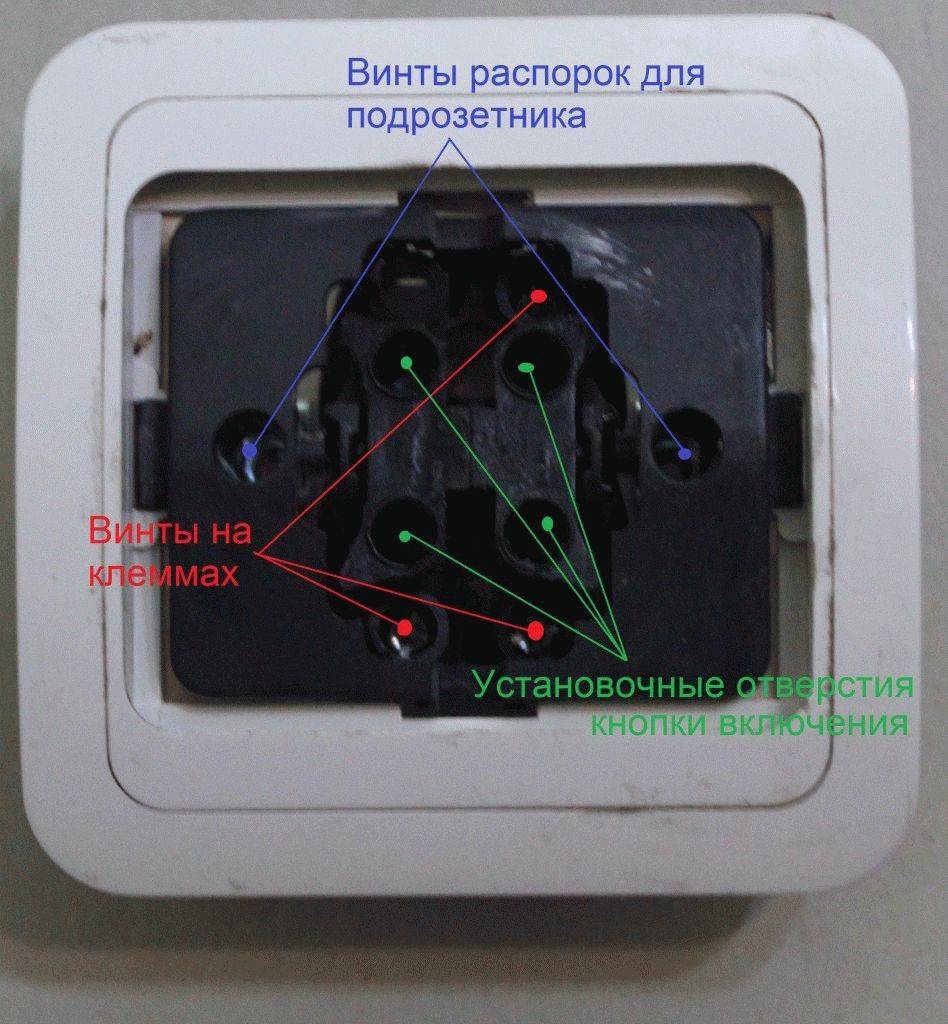

Винты выключателя

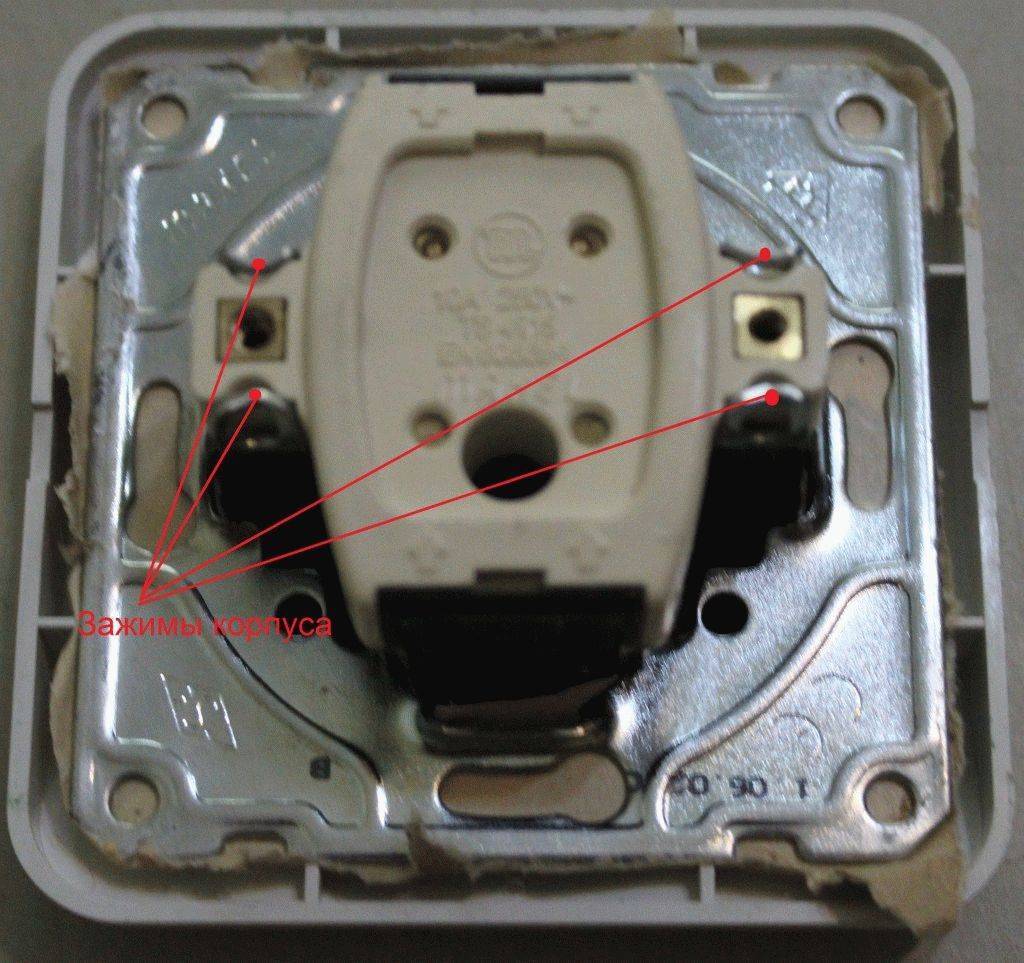

Теперь смотрим следующий снимок: показана оборотная сторона будущей жертвы. Видим зажимы корпуса выключателя, которые следует разогнуть, извлекая электрическую часть. Делается стандартной отверткой в течение нескольких минут. Затем достанем из пластиковой станины пружинные толкатели. Проще сделать толстой шлицевой отверткой. Тонкая просто не подойдет. Быстро поймете. Избегайте спешки, место самое сложное в процессе переделки дешевого выключателя в проходной. На снимке пружинные толкатели сняты, видны подвижные контакты.
Пропустили момент извлечения пластиковой части из керамической (на снимках), простейший процесс не требует пояснения. Торцы снятой части выключателя содержат два слабеньких зубца. Просто подденьте шлицевой отверткой, приступим к переделке простого выключателя в проходной. Теперь на керамической видим группы контактов:

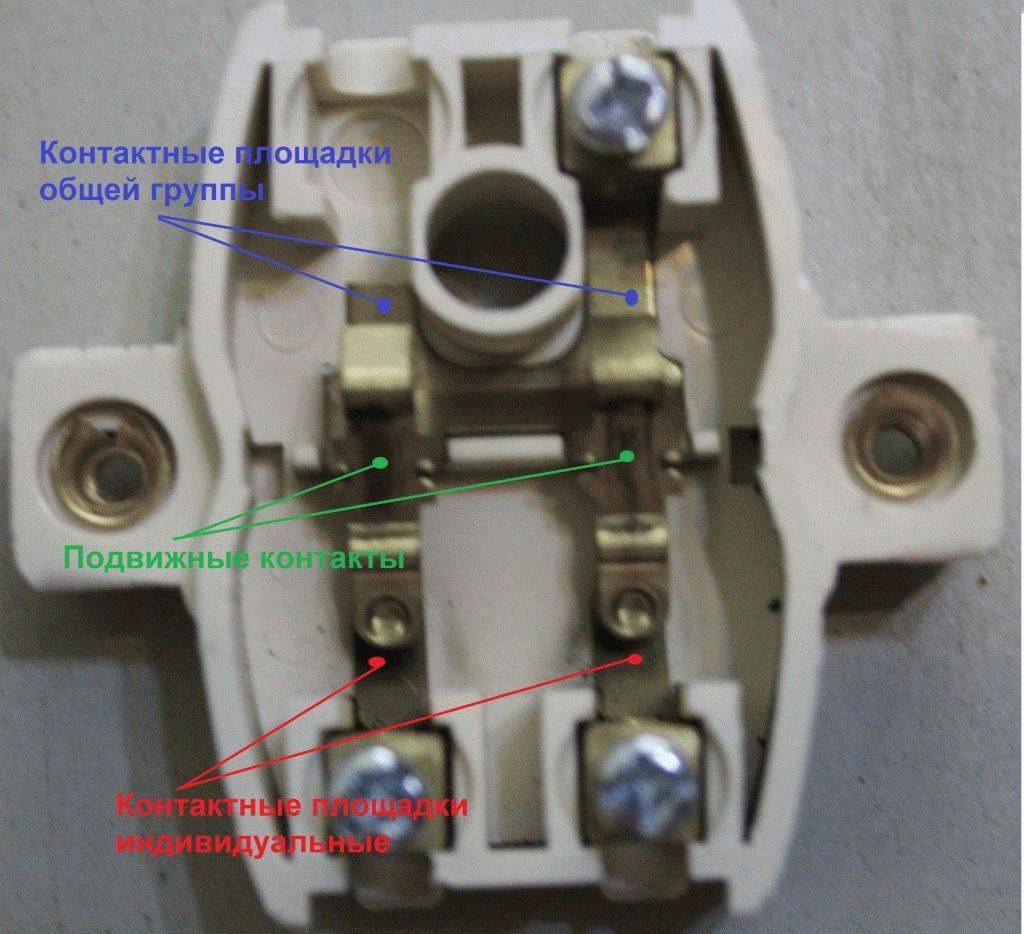

Группы контактов
- Контактные площадки общей группы.
- Индивидуальные контакты каждой лампочки.
- Подвижные контакты-коромысла.
Осталось одно коромысло развернуть на 180 градусов, контактную площадку общей группы срезать (изолировать лучше не стоит). Результирующее положение показано на последнем снимке. Теперь завершающий этап – как все это работает!? Берем обе кнопки, склеиваем китайским пистолетом, чтобы стали единым целым (либо заменяем кнопкой одинарного выключателя). Один контакт замкнут — второй будет висеть в воздухе.
Гениальное просто. Теперь читатели знают, как сделать проходной выключатель из простого, добавим: пружинные толкатели в принципе снимать необязательно. Обойдёмся без этого. Две кнопки не придется склеивать, если снять клавишу обычного выключателя аналогичной ширины, прежнего производителя. Распиновка ножек сохраняется. Позволит сделать проходной выключатель своими руками, произвести на свет работоспособное, красивое изделие.
Считаем, с избытком рассмотрели заданные вопросы. Показали, как правильно подключить проходной выключатель, как нельзя делать, рассказали, как сэкономить неплохие деньги. Надеемся, рекомендации придутся по душе, рукастый хозяин сумеет похвастаться наличием дома оригинальной конструкции — проходного выключателя.
Схема подключения проходного выключателя
, многими относится к разряду высшего пилотажа электрики.
На самом деле выполнить ее монтаж от начала и до конца сможет любой желающий, для этого всего лишь необходимо иметь под рукой наглядное и
подробное руководство. Именно такое руководство изложено в данной статье. Для того, чтобы разобраться как устроена и выполняется схема подключения проходного выключателя
, давайте детально разберем ее монтаж от самого начала и до конца.
Принцип работы переключателя основан на том, чтобы иметь возможность управлять включением и отключением освещения одного помещения с двух разных мест. Приведем пример, это может быть какая то большая проходная комната, войдя в неё вы, с помощью одного переключателя свет включаете, проходите через нее и на выходе, с помощью второго переключателя свет выключаете или наоборот. Из этого примера мы узнали, что проходной выключатель, вопреки многим заблуждениям, не может работать одним механизмом, в цепи их должно быть как минимум два.
Приступим к изучению материала по данному вопросу.
Недостатки проходных устройств
Положение клавиш не позволяет определить, выключена или включена система. Например, сразу не удастся понять, отключен свет или перегорела лампочка. Невозможно одновременно из разных мест управлять световым прибором. Большое количество подключенных приборов подразумевает массу скруток в распределительной коробке. Ошибки в подключении вынуждают собирать всю схему заново.
Проходной выключатель обладает многими функциональными возможностями. Но чтобы его подсоединить, нужно приобрести еще один прибор. Также возрастает количество соединительных проводов, что увеличивает общую стоимость системы. Обыкновенный выключатель имеет сравнительно низкий ценовой показатель, но проигрывает в функциональности.
://
Проходной выключатель – это, строго говоря, не выключатель, а переключатель. Хотя в народе его называют именно выключателем, потому что он служит для выключения света. Я тоже буду в данной статье придерживаться народных традиций.
Использование проходного выключателя очень удобно там, где необходимо включать или выключать освещение из разных мест. Как следует из его названия, такой выключатель можно ставить в проходах.
Другие примеры применения – большие помещения, коридоры, лестницы, и т.п.
Для того, чтобы включить или выключить свет, в данном случае надо переключить один из переключателей (их как правило два, но может быть и больше) в противоположное положение.
Понадобится
Для изготовления необходимо:
- Клемник в плату с шагом 5 мм. 3 шт. (можно не ставить, а просто припаять провода)
- Резистор 1 К 1206 – 2 шт.
- Резистор 100 К 1206 – 6 шт.
- Резистор 470 К 1206 – 1 шт.
- Резистор 10 К 1206 – 1 шт.
- Конденсатор 0,01 мкФ 1206 – 1 шт.
- Конденсатор 0,1 мкФ 1206 – 2 шт.
- Конденсатор 10 мкФ 1206 – 1 шт.
- Диод 4007 (любой на 600-800 В подходящего размера) 1 шт.
- Стабилитрон 12 В BZV55-C12 (можно 2 шт. на 5.6 В) 1 шт.
- Диодный мост DF10S (любой подходящего размера на 1 А 600-1000 В ) 1 шт.
- Транзистор IRF840 – 1 шт.
- Микросхема ICM7555 (аналог ALD555, LMC555, TS555, TLC555) – 1 шт.
Все компоненты SMD т.к печатная плата сделана для них.

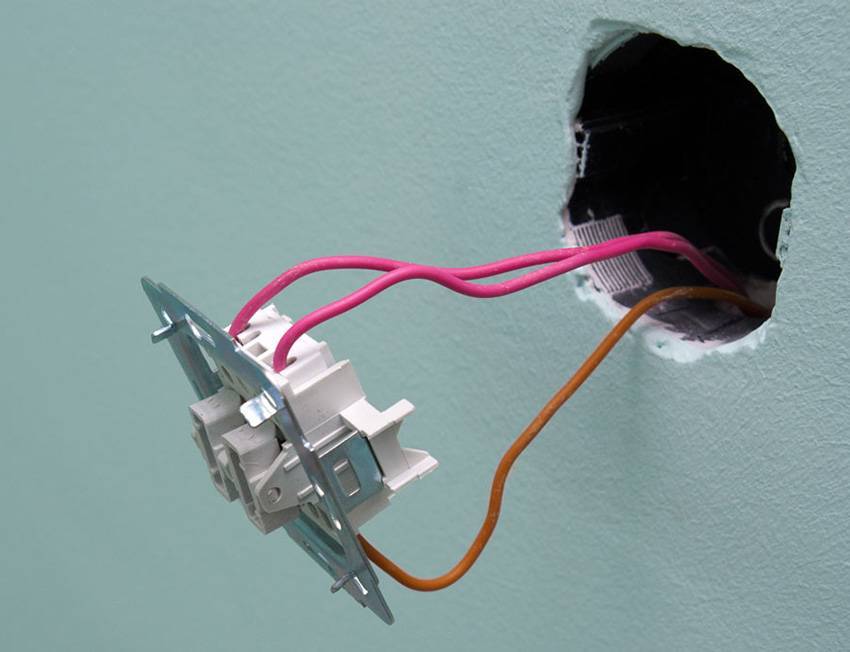

Как подсоединить проходное устройство
Подвод тока осуществляют через распределительную коробку. Выбирают подходящее место, устанавливают ее и выводят трехжильный кабель. Кроме фазы и нуля он снабжен заземляющим проводом, что делает систему безопасной. Заводская цветовая маркировка жил упрощает монтаж. Чаще это медный гибкий кабель, сечение отдельных проводов от 1 до 1,5 мм.
Предварительно делают разметку, где будут располагаться выключатели и светильники. Затем штробят стены и выполняют разводку линий проводников. Сверлят ниши для монтажа механизма выключателя. После подготовительных работ можно подсоединять всю систему.
Провода в распределительной коробке
Для правильного и безопасного подключения следует соблюдать следующую последовательность:
- Прежде всего необходимо удостовериться, какой провод в коробке является фазой, обычно он красного цвета.
- Отключить напряжение.
- К близлежащему выключателю подводят фазу и подключают ее на клемму «1».
- По маркировке на клеммнике подсоединяют остальные жилы, запомнив соответствующие цвета.
- Аналогично выполняют работу на другом выключателе.
- Жилу от второго выключателя с фазой светильника соединяют с ярким проводом в распределительной коробке.
- Два других провода от первого выключателя подводят к соответствующим клеммам второго.
- Ноль и заземление от коробки подводят к таким же по цвету жилам светильника.
- Все скрутки необходимо выполнить правильно, заизолировать соединения.
Затем можно подать ток на несколько часов и проверить работу системы. Каждый из выключателей должен отключать и включать осветительный прибор независимо от другого. Если этого не происходит, следует проверить правильность схемы. Обнаруженные очаги тепла – признак слабого контакта. Необходимо обесточить систему и пересмотреть соединение.
Как выглядит и работатет проходной выключатель
Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.
Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки
Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.
Разница — в количестве контактов
Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:
- вход соединен с выходом 1;
- вход соединен с выходом 2.
Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.
Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.
Так выглядит перекидной выключатель с тыла
Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.
Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).
Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.
Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.
Отличие маршевого включателя от обычного
Проходной аппарат состоит из тех же узлов, что и обычный:
- основания;
- присоединительных терминалов (клемм);
- подвижной системы;
- контактной группы;
- декоративных деталей: клавиши (может быть несколько) и рамки.
Различие состоит в конструкции контактной группы. Обычный ключевой включатель содержит один подвижный контакт и один неподвижный. В одном положении цепь замкнута, в другом разомкнута. У проходного аппарата контактная группа перекидная и состоит из двух неподвижных и одного подвижного (перекидного) контактов. В одном положении замкнута одна цепь (другая разорвана), в другом наоборот. Вторая цепь собрана, вторая разомкнута. Поэтому такие приборы по праву называют переключателями.
Отличие маршевого переключателя от ключевого выключателя.
На вид отличить проходной включатель от ключевого аппарата получится не всегда – не все производители утруждают себя нанесением маркировки в виде двойной стрелки или лестничного марша на переднюю панель. Поэтому определить тип выключателя можно с тыльной стороны. У проходного переключателя минимум три клеммы, и сзади нанесена схема контактной группы.
Тыльная часть маршевого прибора.
| Тип включателя | Количество клавиш | Маркировка клемм |
| Legrand Valena | 1 | Схема |
| Lezard | 2 | Схема |
| Makel Mimoza | 2 | Схема |
| Шампань Simon | 2 | Литеры |
Подобно обычным ключевым аппаратам, маревые переключатели бывают одноклавишными и двухклавишными (реже трехклавишными). В каждом случае они управляют соответствующим количеством контактных групп.
