Датчик движения для управления светом

Автоматизация освещения в подъезде

Подъездные светильники ЖКХ должны обеспечивать освещенность лестничных маршей, площадок, помещения на входе в условиях отсутствия естественного света и темное время суток. В целях экономии электроэнергии и повышения срока их службы целесообразно использовать автоматизированную систему управления. Чаще всего осветительные приборы совмещаются с датчиками движения, светочувствительными элементами и кнопочными постами.

С датчиками движения

Светильники ЖКХ с датчиком, срабатывающим на движение, можно установить для подъезда любого жилого дома и общественного помещения. Главное их достоинство заключается в том, что освещение включается только на тот отрезок времени, когда в зоне видимости устройства проходит человек. Таким способом достигается существенное снижение времени работы ламп.

Правильный выбор светильников с датчиком на движение для помещения ЖКХ должен учитывать:

  1. Время работы после включения. Определение этого параметра зависит от расстояния до соседнего датчика и средний период, за который объект дойдет до него. Как правило, это 1-2 минуты.
  2. Чувствительность элементов. Чтобы прибор не срабатывал на перемещение животных и даже теплых воздушных потоков, необходимо выполнить настройку по этой характеристике.
  3. Технология. Наибольшее распространение получили сенсоры, функционирующие на инфракрасном и ультразвуковом излучении (с акустическим датчиком). При этом первым отдают больше предпочтения, так как они не срабатывают на посторонние шумы.
  4. Количество датчиков, подбираемое исходя из условия, чтобы в ходе перемещения человека не возникало слепых зон и отключения по причине этого освещения.

С датчиками освещенности

Светильники ЖКХ могут также функционировать совместно со светочувствительными датчиками. Включение и выключение приборов полностью определяется уровнем естественного освещения. Так, с наступлением темного времени суток или в пасмурную погоду, когда освещение становится меньше 10 Лк, фотоэлемент сенсора отправляет сигнал на включение лампы. Выключение происходит, когда в помещении становится светлее.

Управления освещением с использованием кнопочных постов

Кнопочные посты – еще один эффективный способ автоматизации процесса освещения в подъездах, подвалах и прочих помещениях ЖКХ. Такие устройства включения/выключения более надежны, чем обычные бытовые переключатели. Они имеют защиту от сырости и пыли, не теряют работоспособности в жаре и холоде.

Кроме того, для инициации и отключения светильника ЖКХ требуется нажать на одну и ту же кнопку. Большое преимущество они дают в темноте, если оснащены светодиодной подсветкой. Кнопочные посты для удобства пользования можно установить на околоквартирных площадках, а также на выходе из подъезда.

Как подключить ДД через выключатель: 3 разновидности устройств

Разновидность 1 — обычный выключатель

Монтаж начинается с подводки кабеля к датчику. Существует два вида ввода кабеля в детектор: сзади или сбоку. Задний подвод чаще всего используют для скрытой проводки, а боковой применяется для внешней прокладки силового кабеля.

На следующем этапе подключаем проводники кабеля к клеммам прибора. Затем крепим устройство непосредственно на потолок или стену. Подключение к выключателю происходит через фазу к проводу, расположенному между лампочкой и ДД.

Можно использовать и уже имеющийся выключатель. В этом случае действующий одинарный переключатель заменяем на двойной, в котором свободный контакт будет подавать питание на датчик. Если же в эксплуатации двойной выключатель, то его нужно поменять на тройной.

Еще важно знать 3 рекомендации по монтажу

  • Производители не советуют подключать ДД к энергосберегающим лампам из-за того, что значительно сокращается их срок службы;
  • В поле зрения устройства, установленного вне помещения, не должны попадать деревья и кустарники, они способны излучать тепло, что негативно сказывается на работе оборудования;
  • Направлять луч действия нужно в ту сторону, где есть потребность включения освещения при обнаружении движущегося объекта.

Разновидность 2 — ДД с плавным включением и выключением освещения

Инфракрасный детектор самостоятельно управляет уровнем освещения, но для плавного включения и отключения необходимо специальное оснащение. Микроконтроллер, получив с датчика сигнал, способен медленно увеличить яркость лампы, а при исчезновении сигнала снизить постепенно яркость до нуля.  Плавность регулируется в широких пределах, и процесс длится несколько минут.

Разновидность 3 — автоматический выключатель света с ДД

Такое оборудование способно без нажатия осуществлять включение и выключение осветительных приборов. Устройство реагирует на движение объектов и самостоятельно управляет манипуляциями. Прибор способен контролировать зону на расстоянии до 8 метров.

Виды и классификация

По принципу действия датчики движения заводского изготовления делятся на три типа:

  1. ультразвуковые;
  2. радиочастотные;
  3. инфракрасные.

Ультразвуковые (УЗ)

Рабочая область сенсора состоит из двух частей:

  1. излучатель ультразвука;
  2. анализатор отраженного сигнала (приемник).

При появлении в поле зрения датчика движущегося объекта, в отраженном сигнале появятся изменения. Анализатор зарегистрирует их и подаст сигнал на полупроводниковый переключатель или реле, вызывающий замыкание цепи.

Достоинства УЗ-сенсора:

  • дешево стоит;
  • атмосферные факторы не влияют на работу;
  • «видит» объекты из любого материала.

Недостатки:

  • дальнодействие ограничено;
  • не реагирует на плавное движение;
  • вызывает дискомфорт у животных (они чувствительны к УЗ).

Радиочастотные (РЧ)

Принцип тот же, только вместо УЗ излучаются радиоволны.

Достоинства:

  • компактность;
  • значительная дальность действия;
  • способность фиксировать движущиеся объекты, расположенные за стеклом или тонкой непрозрачной перегородкой;
  • высокая точность.

Недостатки:

  • стоят дорого;
  • сверхчувствительны, потому иногда случаются ложные срабатывания;
  • при значительной мощности оказывают негативное воздействие на людей и животных, находящихся в поле зрения сенсора длительное время.

Инфракрасные (ИК)

Ничего не источают, а только улавливают инфракрасное излучение, определяя таким образом температуру объектов. При появлении в поле зрения объекта с заданной температурой (обычно настраивается на 36,6 градусов) срабатывают, замыкая цепь светильника.

Достоинства:

  • не оказывают вредного воздействия на людей и животных;
  • легко поддаются настройке;
  • имеют доступную стоимость.

Недостатки:

  • диапазон рабочих температур ограничен;
  • не «видят» сквозь материалы, не пропускающие ИК-излучение;
  • реагируют на нагревательные приборы.

Датчики УЗ и РЧ называют активными, ИК — пассивными. Последние еще называют пиромодулями — от англ. PIR, означающей Passive Infra-Red (пассивный инфракрасный).

Классификация по назначению

По назначению сенсоры движения делятся на:

  1. внутренние (комнатные);
  2. наружные (уличные).

Вторые отличаются устойчивостью к экстремальным температурам и значительным радиусом действия — 500 м и более.

Разновидности самодельных датчиков

Самодельные датчики движения работают на иных принципах:

  • герконовый. Геркон — сокращенное словосочетание «герметичный контакт». Это капсула с двумя контактами из ферромагнитной стали, чувствительные к магнитному полю. При поднесении к геркону магнита контакты в нем замыкаются, при удалении — размыкаются. Такие датчики движения устанавливают на дверях и окнах: геркон крепится к косяку, магнит — к створке. При открывании створки магнит отводится от геркона, контакты в нем размыкаются и подается питание на светильник или какое-то сигнальное устройство. Конечно, данный прибор не является датчиком движения в полном смысле этого слова. Это, скорее, датчик открывания двери;

  • световой. Датчик состоит из двух частей: источника света и фотоэлемента-транзистора. При пересечении движущимся объектом линии, между ними свет перестает поступать на фотоэлемент-транзистор, что приводит к замыканию цепи лампы;
  • микроволновый. Когда человек приближается к работающему радиоприемнику, тот реагирует – в воспроизведении появляются помехи. На этом явлении основано действие данного сенсора. Он состоит из двух основных частей антенны и генератора микроволн.

Далее будет рассмотрен процесс изготовления светового датчика движения.

Пошаговая инструкция по созданию своими руками

Подключение датчика с выключателем Для того чтобы источником освещения можно было управлять как через автомат так и вручную к схеме добавляется выключатель.
При подключении датчика на садовом участке, лучше расположить его дальше от кустов, деревьев и других объектов, создающих помехи.
Для подключения Вт лампы можно использовать автомат на 3 А в прихожую со степенью защиты IP Какие датчики бывают?
Использование инфракрасного или видимого излучения в линейном датчике, когда нарушение фиксируется при пересечении луча лазера, падающего на фотоприемник. Инфракрасный датчик движения готов, его основой является реле. Также, можно подобрать индивидуальный цвет, чтобы не нарушить гармонию интерьера. Вебкамера самостоятельно может выступать индикатором движения.
Вариант 2. Если время задержки отключения слишком большое, то сенсор работает правильно и нужно немного подождать. Основой датчика движения является его способность переносить механическое воздействие оседание пыли, проникновение влаги, прямое воздействие солнечных лучей.

Настройка датчиков движения для освещения


Для идеальной настройки, ручку сопротивления надо поворачивать очень медленно, потому что резистор обладает маленьким шагом изменения параметра. Сборка начинается с монтажа платы. Количество жидкости не должно превышать количества обычного конденсата.

Вариантов размещения датчика движения очень много, он наиболее эффективен будет в углу помещения. При включении, оно срабатывает, подтягивается через контакты и обеспечивает собственное питание после включения датчика.

Таким образом, сам геркон устанавливается на дверной проем, а магнит вешается на дверь. Определить зону срабатывания. Какие датчики бывают?

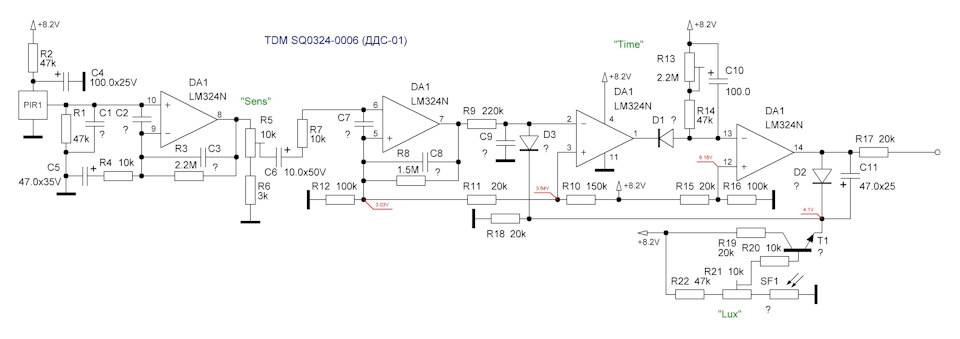

Датчик движения ДД 009 Специализированная селективная схема подключения Part 3

Основные функции и принцип работы датчика движения

Принцип действия любого датчика движения — излучение волн разного типа

Основная задача микроконтроллера, соединенного с переключателем и осветительным устройством – коммутировать электрическую сеть (замыкать/размыкать). Любое перемещение в зоне контроля запускает работу прибора. Кроме этого прибор можно настроить таким образом, чтобы сила освещения регулировалась интенсивностью движения – используются специальные контроллеры.

Когда значение меньше установленного предела, индикатор замыкает цепь и лампа загорается. Детектор работает круглые сутки. Стандартный порог индикации – от 3 до 2 000 Лк.

Некоторые приборы можно настроить на определенные часы работы. Например, в офисе нет необходимости включать свет ночью. Такие индикаторы дороже, но позволяют сэкономить электроэнергию.

Принцип работы ультразвукового датчика движения

По принципу действия различают датчики:

  • инфракрасные – работают на основе теплового излучения;
  • ультразвуковые – действует как эхолокатор – звуковые волны, отражаясь от движущихся объектов, меняют длину, что служит сигналом для переключения;
  • микроволновые – похожи по типу действия на ультразвуковые, но более чувствительные, «засекают» объект, даже если он не в зоне прямой видимости;
  • лазерные – состоят из приемника и излучателя, сигнал пересылается между устройствами, если прерывается движущимся объектом – лампа включается;
  • комбинированные (исходя из названия – сочетают функции нескольких типов аппаратов).

Технические характеристики

Настенные датчики движения в помещении

Помимо разновидности датчика движения важно учитывать его технические параметры: угол захвата, дальность действия, мощность светильников, способ установки, дополнительные возможности. Для моделей с беспроводным подключением учитывают диапазон подаваемого луча и вид батареи

Индикатор перемещений для коммутации электрической сети обладает определенным диапазоном обзора относительно горизонта. Если на территорию можно попасть с разных сторон, используют приборы радиусом от 180 до 360°. Для настенных достаточно 180°, на столбе — лучше 360°. Для небольших комнат подойдут индикаторы с меньшим углом. Стоимость широкоугольных устройств значительно выше, лучше руководствоваться степенью необходимости.

Дальность действия подбирается, исходя из габаритов помещения

Цена принципиально отличается, поэтому важно точно знать длину комнаты или коридора при покупке. При этом важно оставить небольшой запас (около 0,5 метра), но перебарщивать не стоит – возможны частые некорректные сигналы

Датчики движения устанавливаются в уличных и домашних условиях. Кроме этого детекторы различают по способу монтажа:

  • корпусные изделия закрепляются на подставки, которые фиксируются на поверхности (стена, столб, потолок);
  • скрытые модели – практически незаметны.

Дополнительные возможности

Акустический датчик включения света позволит бесконтактно включать и выключать свет в комнате

Определенные модели индикаторов используются с большим комфортом благодаря наличию дополнительных функций. Механизмы стоят дороже, подбирают по необходимости.

  • Показатель внешнего естественного света – индикатор срабатывает от движения, но днем в дополнительном искусственном освещении потребности нет, поэтому ставят ограничитель – отдельный элемент фотореле или готовое изделие со встроенным устройством;
  • Распознавание животных – опция подойдет, если в доме или на улице есть животные небольшого размера: коты, собаки, куры, другие. Однако звери крупных пород все равно будут отмечаться и «подавать» сигнал к включению.
  • Таймер для отключения света в отсутствие движения после выхода из зоны контроля.

Основные характеристики

Разобравшись с разновидностями датчиков движения, рассмотрим их технические характеристики, чтобы правильно выбрать нужную модель устройства. ДД различаются по следующим показателям:

  • дальности;
  • углу обзора;
  • мощности подключаемой нагрузки;
  • наличию дополнительных функций.

Угол обзора и дальность действия

Датчик движения может иметь горизонтальный угол обзора в 90-360°. В том случае, если на объект можно попасть с любого направления, используют сенсорные устройства с радиусом действия 180-360°. При установке ДД на поверхность стен, достаточно будет устройства с обзором в 180°. При монтаже прибора на вышке или на столбе, нужен сенсор на 360°. В помещениях можно устанавливать датчики, мониторящие движение в небольшом секторе.

Существуют модели датчиков движения с вертикальным углом обзора. В недорогих устройствах он составляет 15-20°, в некоторых ДД угол охвата может быть до 180°. Однако подобные приборы, в основном, устанавливают в системах безопасности, а не для включения освещения.

Угол обзора – одна из важнейших характеристик датчика движения для управления освещением

Дальность действия обуславливается местом расположения устройства: снаружи зданий или в помещении. Для установки в квартире или доме достаточно прибора с радиусом обнаружения на 5-7 м. Если же сенсоры будут устанавливаться на улице, то нужен более дальнобойный прибор. Но, в этом случае, нужно быть готовым к частым ложным срабатываниям.

От дальности срабатывания зависит эффективность сенсоров

Мощность подключаемой нагрузки

Каждое устройство с сенсором рассчитано на работу с определённой нагрузкой, то есть оно рассчитано на пропуск тока конкретного номинала. По этой причине, при выборе датчика, необходимо знать суммарную мощность осветительных элементов, которые будут подключены к прибору. Чтобы сэкономить на счетах за электроэнергию и не переплачивать за пропускную способность устройства, следует использовать газоразрядные, светодиодные или люминесцентные лампы.

Обязательно нужно учитывать мощность подключаемой нагрузки

Дополнительные функции

Производители оснащают некоторые свои модели дополнительными функциями. Одни действительно нужны, а без других вполне можно обойтись. Среди таких возможностей:

  • встроенный датчик освещённости. В дневное время нет необходимости в освещении на улице или в помещениях с окнами. Чтобы датчик движения не срабатывал днём, некоторые модели оснащаются встроенным фотореле;
  • настройка на срабатывание от животных. С подобным дополнением прибор не будет реагировать на котов и собак среднего размера. К сожалению, с крупными животными данная опция не поможет;
  • задержка выключения. Большая часть устройств выключает освещение после того, как объект выходит из зоны действия прибора, что довольно неудобно. Именно потому, производители выпускают модели, в которых предусмотрена задержка отключения, а также её настройка.

ДД с фоторелеДатчики могут ложно срабатывать на домашних животныхФункцию срабатывания можно настроить по своему усмотрению

Это все полезные дополнения для ДД включения света. Особенно важны две последние опции. Всё остальное – это просто ненужные навороты, которые приводят к излишнему удорожанию устройства.

Стоимость датчиков движения

Планируя установить приборы для слежения в жилых помещениях, пользователи часто задумываются о целесообразности дополнительных расходов. Стоимость самых простых устройств начинается от 300…350 рублей, при этом на китайских сайтах можно найти и более дешевые варианты (особенно при оптовой закупке или совместных покупках). Относительно качественные изделия с возможностью регулировки рабочих параметров, удобным монтажом и достаточной чувствительностью стоят 700…2000 рублей, причем беспроводные (на батарейках) приборы имеют стоимость на 10..50% выше проводных аналогов.

Различия датчика движения и датчика присутствия

Задаваясь вопросом, на чем остановить свой выбор, нужно рассмотреть особенности каждого вида датчиков.

Наличие зоны высокой чувствительности

Датчик присутствия имеет зону высокой чувствительности, которая способна распознавать мельчайшие движения. Датчик движения, в свою очередь, как правило не имеет зону высокой чувствительности и поэтому фиксирует более крупные движения.

В отличии от других производителей, датчики движения B.E.G. имеют зону присутствия, которая имеет регулировки чувствительности.

Такие различия нужно учитывать, ведь при отсутствии движения свет может отключаться. Для бодрствующего человека полная неподвижность – редкое явление. Тем не менее, подобные ситуации случаются при неправильной настройке датчиков.

Используя специальную временную настройку можно задать время задержки на отключение. Отсчет её начинается с момента регистрации последних движений, в зоне действия датчика. Правильная настройка позволяет избавиться от несвоевременных отключений световых приборов.

Распознавание мельчайших движений

Датчик движения, способен распознавать крупные движения и имеет уличное исполнение. Он способен управлять освещением в зависимости от наличия движения в его зоне и от естественного света.

Более сложным устройством с одной стороны и многофункциональным с другой, является датчик присутствия. При его использовании, в помещения с большим количеством естественного света, возможно не только управлять искусственным освещением по сценарию включения и выключения в зависимости от присутствия и количества естественного света, а так же, регулировать яркость ламп по разным протоколам. Это означает, что свет включится или выключится при наступлении определенного порога освещенности в помещении.

Где используют датчики движения и датчики присутствия

В связи с разными возможностями, датчик движения целесообразно применять для управления освещением в проходных помещениях и помещениях с малым количеством естественного света или без него, а датчики присутствия в помещениях где люди постоянного присутствуют.

Решаемые задачи

Безусловно, все датчики в независимости движения или присутствия, имеют сенсор освещенности, который измеряет текущую освещенность при регистрации движения, различие состоит только в том, что датчики движения измеряют освещенность при обнаружении первого движения, а датчики присутствия каждое движение, поэтому они способны выключать освещение при установке в офисе.

Датчик присутствия, способен выполнять более сложные и комплексные задачи, управлять освещением и дополнительными нагрузками, с разными временными задержками. Например, по основному каналу управлять освещением в кабинете, а с помощью дополнительного канала включить кондиционер. В тоже время при достаточной освещенности, освещение может выключится, а кондиционер будет продолжать свою работу, так как дополнительный канал не имеет привязки к сенсору освещенности.

Практическое применение

Представленные устройства, могут быть установлены как самостоятельные элементы управления или в качестве оконечных устройств в системах управления (например, в комплексных системах автоматизации зданий «умный» дом).

Дизайнерские серии датчиков, чаще всего применяются в помещениях частного сектора, уличные серии датчиков предназначены для управления освещением дворов и подъездов, в складских, офисных и производственных помещениях применяются профессиональные серии датчиков которые, способны решать самые сложные задачи.

Инновационные технологии и технологические разработки в области управления освещением делают жизнь современного человека более комфортной, облегчая многие задачи. Использование систем управления или локальных решений в отдельных помещениях или во всем здании, дает ряд неоспоримых преимуществ, среди которых удобство использования, безопасность и экономичность. опубликовано econet.ru

Как подключить датчик движения

Схема подключения

Подключение датчика движения для освещения процедура, не отличающая высоким уровнем сложности, но достаточно специфическая, для выполнения которой необходим определенный опыт и наличие знаний. Специалисты выделяют несколько основных схем подключения оборудования, а именно:

  • Параллельная.
  • Последовательная.
  • Установка нескольких датчиков с применением магнитного пускателя.

В случае последовательного подключения весь процесс управления освещением в помещении или снаружи осуществляется в автоматическом режиме и регулируется самим оборудованием. Когда же свет должен гореть длительное время и при этом объект не будет, совершать движения или будет находиться за пределами контролируемой зоны, параллельно оборудованию устанавливается ручной выключатель.

Схема подключения датчика

Хорошим примером удобства установки выключателя можно назвать гараж со смотровой ямой. Находясь в яме человек, не попадает в зону работы датчика, но нуждается в постоянном источнике света. После завершения работы выключить свет можно вручную.

Для больших помещений необходима установка нескольких элементов, подключение которых происходит от одной фазы в параллельном порядке. При срабатывании любого из датчиков в сети, цепь замыкается, и включаются все остальные.

Схема подключения с магнитным пускателем

Установка магнитного пускателя требуется при использовании мощного источника света или подключения других видов электрического оборудования в дополнение к лампам освещения.

В видео наглядно показано, как выполнять подключение:

https://youtube.com/watch?v=ZPLpEDbUWxg

Монтаж

Монтаж оборудования также имеет несколько важных нюансов, среди которых можно выделить:

  • Обеспечение защиты от воздействия внешних факторов, на которые не рассчитана конкретная модель, способных привести к ложному срабатыванию или к блокировке на срабатывание.
  • Обеспечение доступа к зоне обнаружения.
  • Тип подключения к сети подачи электрической энергии.

Подключение любой модели происходит за счет специальных клемм. Стандартным и часто используемым вариантом является клеммы на 3 вывода, иногда используются на 4 вывода. Расшифровка маркировки установленной на клеммы происходит следующим образом:

  • L- обозначает фазу. Чаще всего это красный или коричневый провод.
  • N – ноль, всегда проводи синего цвета.
  • L имеющая в дополнение штрих или стрелочку, а также букву А обозначает осветительный прибор.
  • PE- заземление.

Большинство производителей придерживаются стандартов в плане выбора цвета проводов, допускается исключения из правил. Поэтому для правильного подключения устройства желательно определять при помощи индикатора фазу или ноль дополнительно.

После выполнения монтажных работ обязательна регулировка датчика, для комфортабельной эксплуатации оборудования в будущем. Она проходит в несколько основных этапов:

  • Регулировка датчика движения для включения света подразумевает настройку уровня чувствительно сенсора. Установка данного показателя позволяет снизить риск ложного срабатывания (в частности при небольшом движении, реагировании на животных, изменение температуры в отопительной системе или за счет работы системы кондиционирования и т.п.). Когда выбрана модель, оснащенная фотоэлектрическим датчиком, то вместо уровня чувствительности сенсора регулируется порог освещенности, при изменении которого оборудование приходит в действие.
  • Пользователь имеет возможность, установить время работы оборудования. Под этим показателем подразумевается временной промежуток до выключения света при отсутствии движения в контролируемой зоне.
  • Когда датчик срабатывает и на уровень шума, то регулируется чувствительность микрофона. Удобно производить данную процедуру при задействовании портативного источника звука, меняя его громкость в радиусе действия датчика.

Проследить произошли ли изменения настроек или нет, в большинстве моделей можно в процессе наблюдения за установленным светодиодным индикатором, меняющим частоту своего мигания при включении оборудования.

Классификация датчиков движения для включения света

Перед приобретением прибора обнаружения перемещения следует разобраться и понять, какие функции он будет выполнять. Потому существует обширное множество разнообразных типов и видов сенсорного оборудование.

Самым первым и самым главным различием детекторов движения является, какой волновой спектр он использует:

  • Инфракрасный. Такие модели устройств, предназначенные для обнаружения движения, регистрируют излучения тепла объектом. Недостаток – это ложное срабатывания на перемещения животных и потоков горячего воздуха, например, от кондиционера. Инфракрасный волновой спектр абсолютно безопасен для здоровья человека.
  • Ультразвуковой. Детектор присутствия работает в пределе 20-60 кГц. Прибор генерирует звуковую волну, которая отражается от объекта, регистрируется и анализируется устройством. Недостатками таких моделей является возможность несрабатывания детектора из-за того, что объект слишком медленно движется, применение малого радиуса действия, а также не исключена возможность отпугивания ультразвуком домашних животных.
  • Микроволновый. Принцип работы такого детектора заключается в использовании электромагнитной волны высокой частоты, в 1 ГГц. Прибор выпускается значительно небольших габаритных размеров, что позволяет его скрытно установить. Радиус и дальность работы таких устройств зависит от величины мощности СВЧ-передатчика и чувствительности приемного модуля детектора. Условия окружающей среды и наличие небольших преград и перегородок особого влияния на работу детектора движения не оказывают. Но такие микроволновые устройства имеют достаточно высокую стоимость.
  • Комбинированный. Детекторы совмещают в себе инфракрасный и ультразвуковой волновые спектры.

Второе разделение детекторов присутствия заключается в том, где устройство будет установлено:

  • Снаружи здания. Радиус работы такого оборудования находится в промежутке от 100 до 500 м. В основном их монтируют на больших площадях промышленных предприятий или просто во дворе частного, загородного дома.
  • Внутри здания. Установка производится в любой комнате, помещении дома, квартиры и других. Применение такого регистратора осуществляется с использованием малого радиуса действия, величина которого зависит от площади помещения.

Третье разделение устройств обнаружения движения происходит по способам установки и монтажу оборудования:

  • Настенный или угловой. Из названия понятно, что такой датчик крепится на стене или в углу стен и потолка. Такой прибор снабжен небольшим углом обзора, что также позволяет избежать ложных срабатываний сенсора.
  • Потолочный. Крепится на потолок, использует угол обнаружения 360 градусов. Очень удобно применять такие регистраторы присутствия для включения световых приборов в помещениях, где несколько дверей.

И четвертое разделение сенсорного оборудования – по способу питания детектора электрической энергией:

  • Проводной. Является очень надежным источником электропитания, что позволяет обеспечить бесперебойную и безотказную эксплуатацию регистратора перемещения. Минусом такого способа электроснабжения является то, что необходимо протягивать метры провода и искать свободную розетку.
  • Автономный. Датчик движения питается от одного или нескольких аккумуляторов, которые, в основном, вставляются в корпус устройства. На рынке присутствуют также модели оборудования обнаружения перемещения, которые питаются от солнечных батареек. Недостатком таких моделей служит постоянный контроль за потребляемым током, который может менять свои величины и значения во времени.

И это только основные группы разделения такого типа оборудования, так как оно очень разнообразно.

Подключение нескольких приборов в цепь

Если нужно осветить длинный коридор (помещение с нестандартной планировкой) или при малом охвате территории одним датчиком, к схеме подключается еще один детектор движения.

Осторожно! Подключаться второй и последующие устройства должны параллельно к одной фазе. В случае соединения приборов к разным фазам произойдет короткое замыкание

Инструкция по присоединению дополнительных датчиков:

  1. Обесточить цепь;
  2. Объединить L-кабеля датчиков движения и электрощитка;
  3. Подсоединить красные кабеля электроприборов и коричневый кабель от лампы;
  4. Объединить все нулевые кабеля (от лампы, датчиков и щитка);
  5. Подключить к электросети, проверить работоспособность.

Схема подключения нескольких датчиков

Совет! Для подключения бытовых устройств к осветительным приборам (прожекторам) с высокой мощностью лучше использовать подключение через контактор (с катушкой на 220В). Фаза подключается к контактору от датчика и щитка, а нагрузка датчика — к контактору. Эта схема позволит выдержать мощность прожектора.

Датчик движения — зачем это нужно

Одним из таких полезных, а часто и незаменимых устройств является датчик движения (иногда его называют также датчиком присутствия). Основной задачей такой электроники выступает обнаружение в зоне ее контроля присутствия человека (животного, как частный случай) или его движения. При обнаружении прибор посылает управляющий сигнал на другое устройство — это может быть звуковая система сигнализации, запуск компьютерной программы (при подключении к компьютеру), включение либо отключение электропитания (при использовании реле). То есть «приемником» сигнала может служить любое другое электронное устройство.

Датчики движения имеют очень широкое распространение в системах обеспечения безопасности предприятий и организаций, а в индивидуальном порядке наиболее часто используется схема подключения датчика движения для освещения либо, чуть реже, для открывания и закрывания автоматических замков. Однако другие сферы применения на бытовом уровне тоже весьма эффективны — например, для обеспечения безопасности своего жилья или гаража.

Использование датчиков движения в бытовых постройках наиболее эффективно для организации автоматического освещения, которое будет включаться в присутствии людей и выключаться при их выходе из помещения. Лестницы, кладовки, подсобки, оборудованные такими системами, становятся более удобными, так как чаще всего люди там находятся непродолжительное время, а забытый свет может гореть сутками без всякой необходимости в нем.

Само устройство имеет несложный принцип работы: датчик фиксирует находящийся в поле его чувствительности объект, которого там быть обычно не должно, и, реагируя на это, замыкает электрическую цепь. Когда объект исчезает из «поля зрения» датчика, электроцепь снова размыкается.

Изготовление микроволнового датчика

Этот сенсор собирается по схеме ниже. Здесь транзистор VT1 попутно играет роль высокочастотного генератора радиоприемника. Напряжение, задаваемое смещением на базе транзистора VT2, выпрямляется детекторным диодом.

Обмотки трансформатора Т1 настроены на разные частоты. В нормальном состоянии (отсутствуют движущиеся объекты) амплитуды сигналов компенсируют друг друга и на детекторе VD1 напряжение не подается.

Схема принципиальная микроволнового датчика движения

При появлении движущихся объектов, затеняющих антенну и искажающих идущие к ней радиоволны, амплитуды сигналов суммируются и детектируются на диоде. Это вызывает открытие VT2.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
