Что собой представляют подъемные ворота
Автолюбители, выбравшие для себя вариант подъемных ворот для гаража, отмечают следующие их достоинства:
- простота открывания одним движением, не требующим больших усилий;
- возможность установки в гараже любого типа и конструкции;
- полная безопасность при резких порывах ветра;
- сохранение полезной площади как внутри гаража, так и перед ним;
- сложность несанкционированного проникновения.
Перед выбором подъемных гаражных ворот следует учесть их особенности:
- конструкция ворот плохо удерживает тепло;
- существует большая вероятность перегрузить механизм, открывающий ворота;
- изготовление потребует мастерства, точности и наличия специального инструмента.
В сильные морозы придется прилагать большие усилия для открытия створок.
Для того, чтобы успешно установить своими руками подъемные гаражные ворота, нужно иметь сварочный аппарат, обладать навыками работы с ним и уметь читать чертежи, так как придется тщательно сверять по ним все размеры.
Стойки левая и правая
Стойка левая. Ответная деталь – стойка правая является зеркальным отображением показанной здесь
Эти узлы предназначены для направления движения воротного полотна вверх или вниз при открывании и закрывании. Состоят из пяти деталей:
- Стойка – швеллер, гнутый из оцинкованной стали. Длина 2000 мм, ширина 48 мм, высота 32 мм. Сделать деталь в гаражных условиях невозможно, нужно заказать на производстве или подобрать в магазине, где продают стандартные профили. Количество – 4 штуки, по 2 на каждый узел.
«Дуга» – гнутая деталь из оцинкованной стали толщиной 2 мм. Размер развертки полосы 390 мм. Гнуть по шаблону. Сделать 2 детали. Как установить деталь правильно, подскажет инструкции по монтажу.
- Деталь «дуга внутренняя» из того же материала, радиус сгиба 200 мм, размер развертки 314 мм. Сделать две детали.
- Деталь «пластина». Материал – сталь листовая оцинкованная. Размер 250*250*2 мм по габаритам.
- Деталь «кронштейн» установочный. Материал – сталь листовая оцинкованная толщиной 2 мм. Назначения пазов – регулировка расположения опорной поверхности на потолке с целью исключения перекосов направляющей системы. На каждой стойке устанавливаются по 3 кронштейна.
Инструкция по монтажу – далее.
Устройство и схема работы складных ворот для гаража
Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.
Схема работы подъёмного механизма
Существует две разновидности механизма для подъёмных ворот:
- Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
- С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

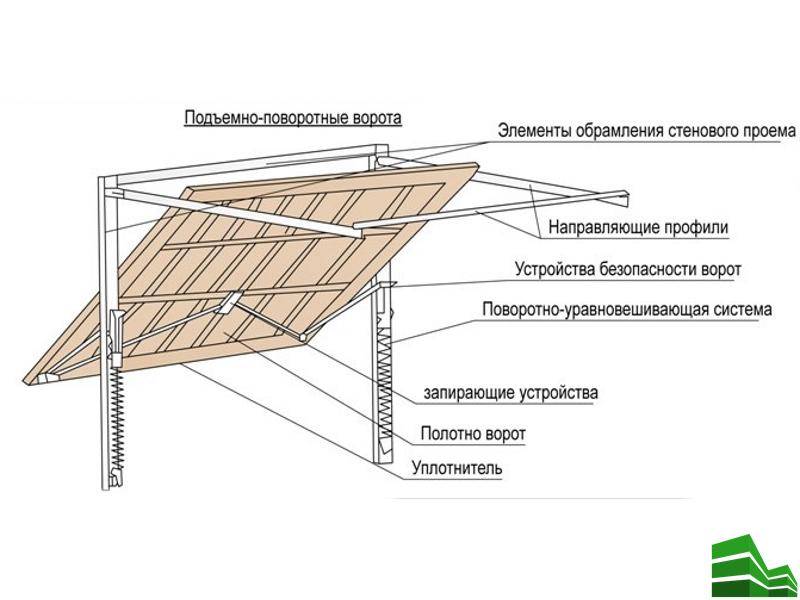

Схема подъёмных ворот
Отличительные черты конструкции
Подъемные ворота в гараж отличаются тем, что для их работы устанавливаются усиленные подъемные приводы, которые могут быть нескольких видов. На сегодня выделяют такие типы механизмов:
Шарнирно-рычажное устройство.
Оно способно открывать сплошную створку благодаря встроенным роликам, пружинам и рычагам. Этот тип оборудования является наиболее распространенным и подавляющее большинство автовладельцев оборудуют свои гаражи воротами именно на его основе. Принцип действия предельно прост.
По краям проема устанавливаются угловые направляющие, которые укрепляются под потолком. Воротное полотно приводится в движение благодаря пружинам и рычагам на нижней его части по бокам.
Открывая такие подъемные гаражные ворота, створка плавно передвигается на роликах, которые закреплены в ее верхних углах.
Подъемные ворота в гараж
Устанавливая такую систему своими руками, следует уделить особое внимание точности регулировки направляющих по горизонтали и вертикали. Также учитывайте, что пространство от проема до потолка должно составлять не менее 30 см, а до стен – около 45 см. Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу
Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку
Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу. Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку.
Система противовесов. Этот тип механизма используется в основном в промышленных целях, для отворения массивных ворот. Зачастую такими воротами оборудованы большие гаражи для автобусов.
Принцип функционирования заключается в том, что гаражные ворота отворяются специальными весовыми брусками, которые по массе чуть больше веса самой створки.
Так, к нижней части воротного полотна крепится один край лебедки, которая пропускается через механический блок на потолке и ко второму ее концу прикрепляется противовес.
При открытии ворот противовес опускается, а при закрытии поднимается. Для большей наглядности принцип работы системы приведен на схеме ниже.
Схема привода подъемных ворот
Гидравлические приводы. Такие механизмы наиболее практичны и легки в эксплуатации, однако, самые дорогие. Своими руками соорудить такую систему будет очень сложно, но комплекты приводов можно приобрести в специализированных магазинах.
Здесь все просто: два мощных привода крепятся с двух крайних боков внутренней стороны воротного полотна, а гидравлические трубки, которыми они оснащены, монтируются во внутренней части проема. Важным фактором для этого устройства является правильный уход. Нужно постоянно следить за плавностью работы приводов.
Если обнаружатся малейшие затруднения, следует смазать гидравлические трубки специальным маслом. Гаражи с таким механизмом надежно защищены, поскольку в приводах применяются технологии, которые практически исключают возможность взлома.
Подъемные ворота оформленные под дерево
Определившись с подходящими для вас подъемными механизмами, стоит подумать о том из какого материала можно изготовить ворота в гараж. Лучше, конечно же, остановить выбор на изделии из металла.
Металлические ворота прослужат дольше, в отличие от изделий из дерева, которые меньше защищены от факторов внешней среды и подвержены риску появления грибка.
Однако в этом случае следует понимать, что вес металлических ворот должен быть соизмерим с мощностью подъемной системы. Идеальным вариантом в этом плане являются гаражные подъемные конструкции из профнастила.
Как сделать подъемного типа ворота для гаража: пошаговая инструкция
Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.
Инструменты, материалы
Для работы понадобятся:
- Профнастил толщиной 0,7 мм для обшивки.
- Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
- Металлический уголок 40*40 мм, толщиной 4 мм.
- 2 пружины диаметром 30 мм.
- 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
- Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
- Стальной лист толщиной 4 мм.
- Швеллер ‒ 40*80 мм.
Из инструментов должны быть:
- набор гаечных ключей;
- шуруповерт;
- электродрель;
- молоток;
- отвертка;
- рулетка, уровень, маркер или карандаш;
- болгарка;
- сварочный аппарат.
Подготовка проема
До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:
- Наличие достаточного свободного пространства для крепежа направляющих.
- Ровность стен как по вертикали, так и по горизонтали.
- Соответствие несущей способности к будущей нагрузки от ворот.
Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.
С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.
Создание коробки
Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.
Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.
Элементы монтируются в виде буквы П: два по бокам и один сверху.
Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.
Сборка рамы, установка направляющих
Описание по изготовлению рамы выглядит так:
- Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
- Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
- Места стыков прихвачиваются сваркой.
- Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
- Для повышения жесткости рамки по углам допускается приварить косынки.
- Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
- Проводится пробная установка в проем. Проверяется соблюдение уровня.
Теперь нужно приступать к созданию другой рамы, которая будет под потолком:
- Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
- Крепятся к опорным балкам болтами.
- Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
- Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.
Все соединения проверяются на соблюдение вертикали, горизонтали.
Обшивка, фиксация створки
Порядок работ:
- Готовая рамка кладется на горизонтальную плоскость.
- К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
- Болтами фиксируется ручка для открывания полотна.
- Створка выставляется в проеме. Проверяется крепление рычагов пружин.
- Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
- Регулируется натяжение пружин.
При механическом управлении ставится запорное устройство, замок.
Утепление ворот
Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.
Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.
Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.
Монтаж системы управления
Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.
В стандартный комплект входят:
- блок управления;
- приемник сигнала;
- пульт дистанционного управления.
Краткий порядок установки автоматики:
- Створка проверяется на наличие зазоров.
- По инструкции производителя выполняется сборка привода.
- По центру потолка фиксируется направляющая балка.
- В задней части балки крепятся кронштейны на дюбеля.
- Монтируется привод.
- Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
- Прокладывается электрическая проводка.
- Выполняется пробный запуск.

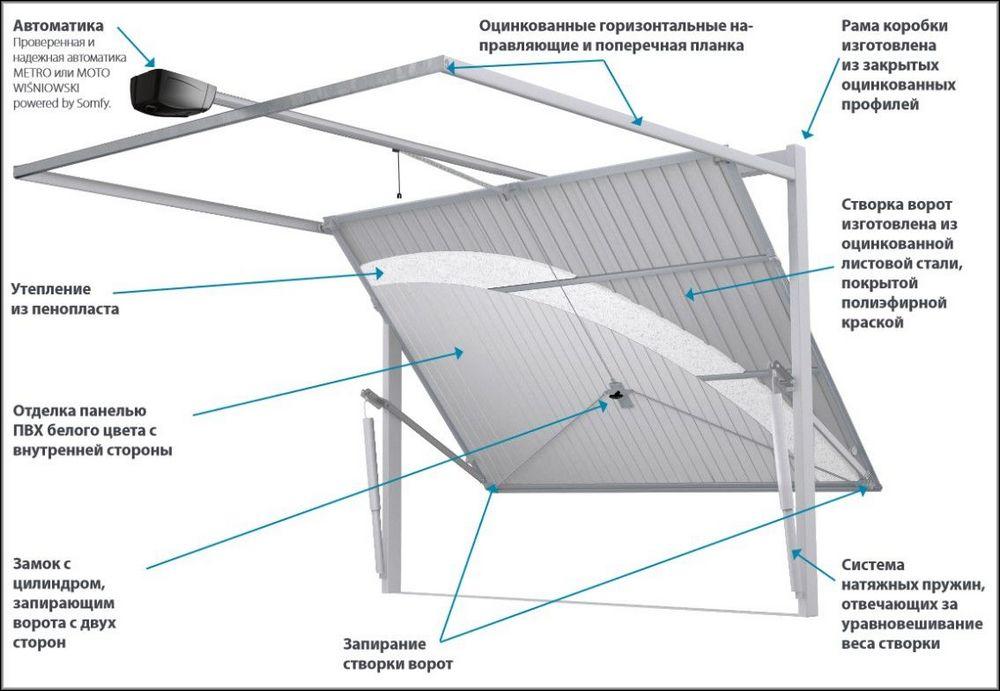

Устройство подъемных ворот
Сооружение состоит из рамы, полотна, направляющих профилей и привода. Рама – основа конструкции. Обычно ее изготавливают из стальных труб, сваренных между собой. Монтируют раму в проем.
Цельная система функционирует благодаря управлению рычагами. Шарнирный механизм заставляет перемещаться всю конструкцию. Воротами можно управлять посредством электропривода, коммуникатора или вручную.
Рычажная система установлена в нижней части створок. А для передвижения полотна по направляющим, необходимо установить ролики. Ручной привод подразумевает собой простую конструкцию: чтобы открыть ворота нужно потянуть за ручку, закрепленную внизу.
Как сделать подъемно-поворотные ворота своими руками?
Первым этапом работ является разработка чертежа. Этот эскиз имеет стандартное исполнение, потому найти его можно без труда в сети.
Ориентируясь на пример чертежа, можно приступать к замерам, чтобы получить необходимые данные для создания собственного эскиза. Для этого нам понадобятся карандаш и линейка. Во время замеров необходимо определить следующие параметры:
- высота проема;
- ширина проема;
- высота притолоки (имеется в виду расстояние, начинающееся с верхней точки проема и заканчивающееся на уровне прилегания потолка к стене);
- расстояние, на которое проем удалён от боковой стены;
- глубина гаража.
Когда чертеж будет создан, можно переходить к созданию рамы. В качестве основы для нее может служить рама от старых ворот. Также можно поступить и иначе — изготовить раму самостоятельно, используя в качестве материала деревянные брусья.

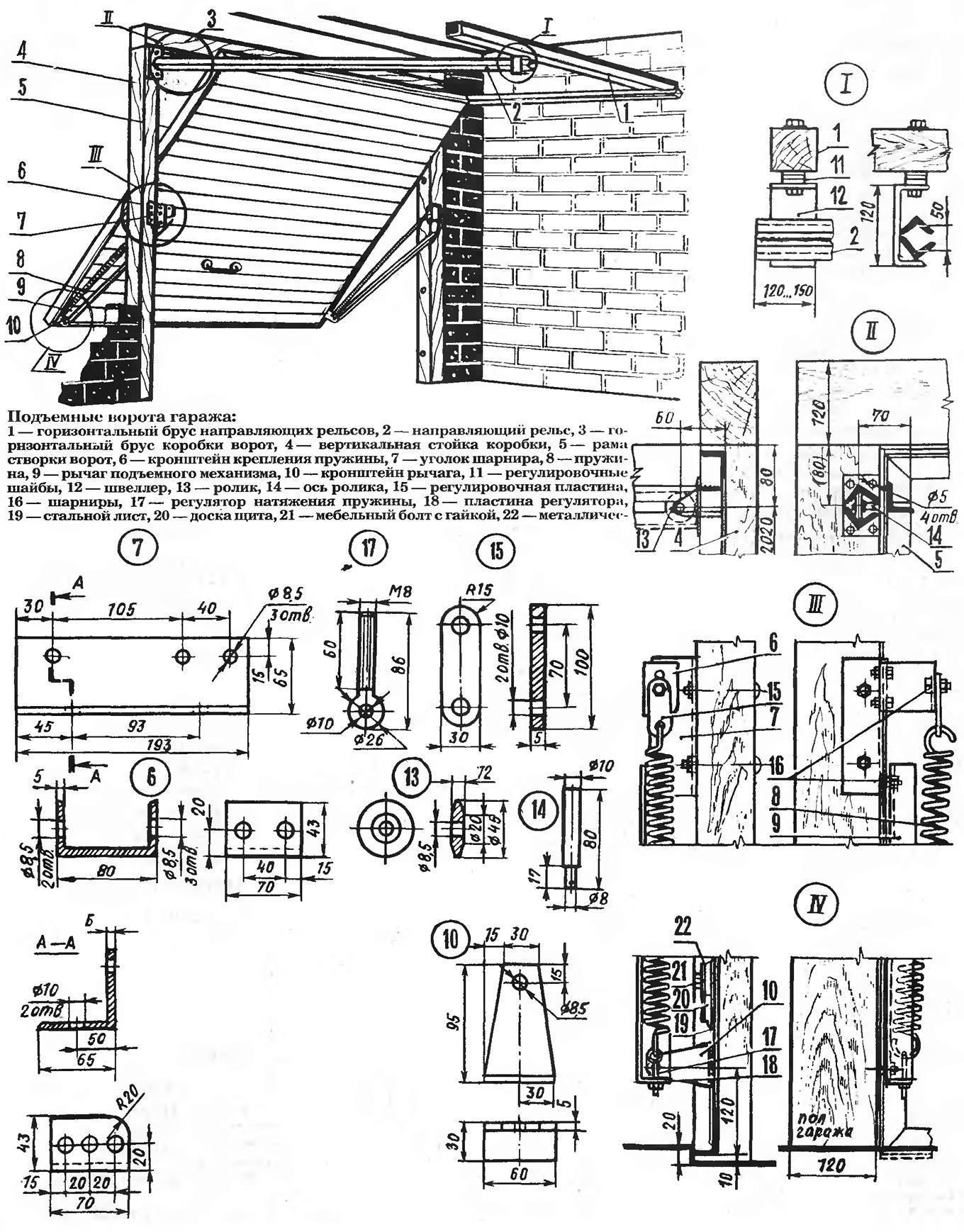

Конструкция рамы
Стандартный вариант предполагает наличие следующих компонентов:
- брус направляющих рельсов горизонтальный;
- рельс направляющий;
- брус коробки ворот горизонтальный;
- стойка коробки вертикальная;
- рама створки ворот;
- кронштейн для крепления пружины;
- уголок шарнира;
- пружина;
- рычаг механизма подъема;
- кронштейн рычага.
Чтобы изготовить деревянную коробку, вам следует позаботиться о наличии следующих материалов:
- брус, имеющий длину 2,3 метра и сечение 120 X 80 мм — 2 шт.;
- брус, имеющий длину 2,75 метра и аналогичное сечение, что и у первого — 1 шт.
Для соединения брусков используют металлические уголки, которые можно заменить пластинами.
В качестве основы для рамы полотнищ ворот можно использовать уголок 35 x 35 мм. Внутреннюю часть такой рамы обшивают изнутри доской, а с внутренней стороны — при помощи стального листа. При определении размеров рамы следует ориентироваться на габариты, которые имеет проем вашего гаража. Чаще всего полотно имеет следующие размеры — 2,5X 2,1 метра.
Для создания опоры пружины используют швеллер №8. Этот элемент должен иметь длину, равную 70 мм.
Для изготовления направляющего рельса допустимо использовать несколько уголков 40 x 40 мм
Очень важно, чтобы рельс по длине в точности соответствовал ширине полотнища ворот. Один его конец должен иметь пластину, при помощи которой рельс будет устанавливаться к горизонтальному брусу коробки
Отступив от другого конца 12 см, начинают крепить при помощи сварки кусок швеллера, длина которого должна составлять 100 мм
Монтаж рельса к потолочному брусу выполняется через верхнюю полку швеллера, для фиксации которого используют болтовое соединение
Отступив от другого конца 12 см, начинают крепить при помощи сварки кусок швеллера, длина которого должна составлять 100 мм. Монтаж рельса к потолочному брусу выполняется через верхнюю полку швеллера, для фиксации которого используют болтовое соединение.
Шарнирный узел делают из уголка. Для этого в нём нужно сделать отверстие диаметром 9 мм. Далее его закрепляют на раме, после чего, используя сварку, устанавливают пластину, имеющую аналогичное отверстие. Используемая пластина должна быть выполнена со следующими габаритами — 50 x 40 x 5 мм.
Это основные работы, которые необходимо выполнить при изготовлении подъемно-поворотных ворот своими руками. Больших сложностей здесь не возникнет, однако, вам будет проще выполнять операции, если у вас будет помощник.
Изготовление распашных ворот – инструмент и материал
Убедившись, что можем изготовить их своими руками, приступим к строительству.
Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.
Инструмент
Обязательный для изготовления каркаса и обустройства стоек:
- болгарка. Предназначена для резки и шлифовки металлических заготовок;
- нарезные диски;
- шлифовальные диски;
- сварочный аппарат;
- электроды;
- рулетка;
- строительный уровень;
- уголок;
- молоток;
- лопата;
- мастерок.
Вспомогательный:
- компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
- дрель. Если понадобится для крепления обшивки ворот;
- клепатель, а также заклепки к нему.
Материал
труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;
труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.
Общие рекомендации по выбору таковы:
- вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
- вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
- вес ворот превышает 300 кг. Труба –140х104х5.
Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.
петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;
замки. Могут быть механические и электромеханические. Выбор на усмотрение;
краска. Нужна для окраски стоек и/или обшивки;
обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;
автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.
Что потребуется для изготовления
Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.
Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.
Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.
Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м3.
Как сделать своими руками подъёмно-поворотные ворота для гаража: подробная инструкция
Если не получается приобрести подъемно поворотные ворота, можно изготовить подобную конструкцию своими руками. Предлагаем разобраться в тонкостях процесса.
Монтажные работы можно выполнить самостоятельно
Как выбрать привод поворотного механизма: возможные варианты
Основным элементом конструкции является каркас, поворот которого обеспечивается с помощью специального механизма:
- шарнирно-рычажного;
- на противовесах.
При изготовлении дверной системы своими руками следует сразу определиться с подходящим типом. Шарнирно-рычажный отличается простотой и надёжностью, а потому пользуется особой популярностью. Движение полотна осуществляется по заранее заданной траектории, а потому система требует точной настройки.
Требуется точная настройка
Конструкция на противовесах предполагает крепление к нижней части створки стального троса, на конце которого находятся бетонные блоки и кирпичи. Трос проходит через лебедку. Если створка имеет большой вес, такой вариант является предпочтительным.
Как своими руками подготовить чертеж подъёмных ворот для гаража: полезная информация
Приступая к разработке чертежа подъемных ворот для гаража своими руками, следует выполнить тщательный замер проема, в который будет устанавливаться конструкция. Самостоятельно подготовить эскиз достаточно сложно при отсутствии опыта разработки проектной документации. В такой ситуации можно воспользоваться уже готовыми чертежами для изготовления самодельных подъемных ворот для гаража, изменив размеры будущей конструкции.
Чертеж можно взять уже готовый
Материалы и инструмент, необходимые для монтажа
Материал для подъёмных гаражных ворот своими руками приобретается в соответствии с требованиями чертежа. В проектной документации содержится вся необходимая для этого информация.
Из инструмента для монтажа следует подготовить:
- болгарку;
- сварочник;
- молоток;
- шуруповёрт;
- рулетку;
- дрель или перфоратор со сверлами различного диаметра;
- гаечные ключи;
- уровень;
- карандаш.
Перечень используемого инструмента является ориентировочным
Инструкция по изготовлению подъёмно-поворотных гаражных ворот
Порядок сборки подъемно поворотных гаражных ворот выглядит следующим образом:
| Иллюстрация | Описание действия |
| Свариваем вместе три уголка для формирования направляющей и элемента коробки. В поперечном сечении должна получиться характерная форма с пазом. Ширина паза выбирается с учетом размера роликов, высота элемента – габаритов дверного проема. | |
| Устанавливаем элемент в дверной проём. Привариваем к элементам дверной конструкции. Паз должен быть направлен внутрь. | |
| Собираем ролики, которые будут крепиться к дверному полотну. | |
| Собранную опору вставляем внутрь профильной трубы, которая будет являться частью рамы будущего дверного полотна. Привариваем для надежной фиксации. | |
| Профильную трубу с опорами вставляем внутрь направляющей. Привариваем либо соединяем болтами вместе остальные элементы рамы. | |
| Изготавливаем противовес. Свариваем металлическую коробку, внутрь которой закладываем кирпичи. | |
| Соединяем вместе раму, противовес и остальные элементы конструкции. | |
| Проверяем работоспособность системы. Рамы обшиваем выбранным материалом |
Предлагаем также посмотреть видео, в котором рассказывается, как изготовить подъемные ворота в гараж своими руками:
Watch this video on YouTube
Заключение
Ворота являются обязательным элементом любого гаража. Однако не у всех владельцев имеется достаточно свободного места перед ним для установки распашных конструкций. В таких случаях эффективным решением будет установка конструкции подъемного типа. Такие ворота простые в плане своего изготовления, а материалы для их создания недорогие и доступны для каждого. Поэтому, если вы хотите сэкономить денежные средства, то можете изготовить их своими руками.
Технология их создания не требует совершения каких-либо сложных манипуляций и больших затрат времени. В интернете можно найти инструкцию с этапами и работами, которые они содержат. Следуя рекомендациям мастеров, вы сможете изготовить для своего гаража красивые и надежные подъемные ворота, которые обеспечат легкое попадание в собственный гараж и сохранность автомобиля и хранящегося в гараже имущества.
